MANUALE UTENTE Arra Nuna

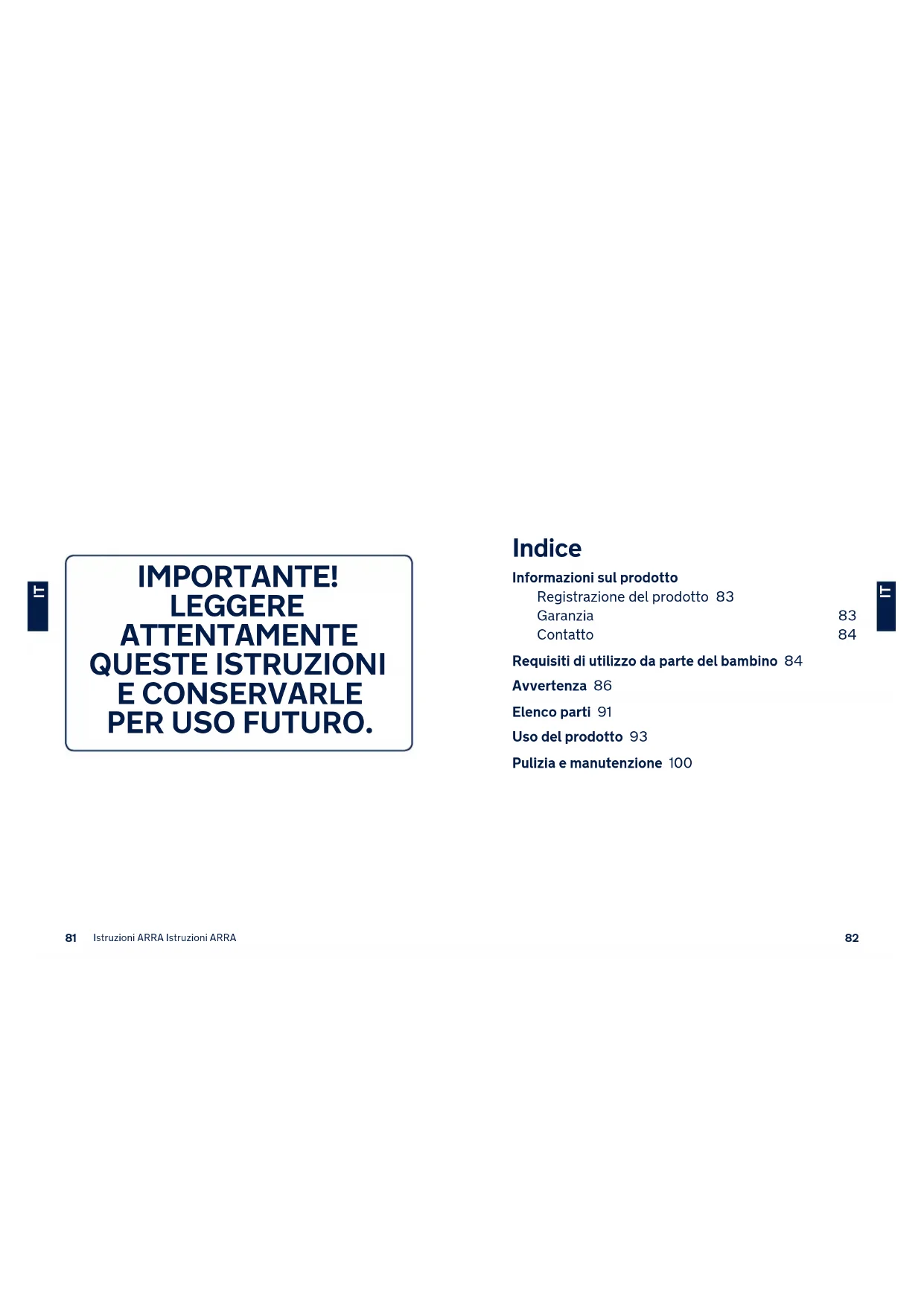

Indice Informazioni sul prodotto Registrazione del prodotto 83 Garanzia 83 Contatto 84 Requisiti di utilizzo da parte del bambino 84 Avvertenza 86 Elenco parti 91 Uso del prodotto 93 Pulizia e manutenzione 100 IMPORTANTE﹗ LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI E CONSERVARLE

Istruzioni ARRA Istruzioni ARRA

Informazioni sul prodotto Numero modello: ____________________________________________________ Prodotto in data: _____________________________________________________ Registrazione del prodotto Inserire le precedenti informazioni. Numero modello e Prodotto in data si trovano sul retro e sulla parte inferiore del sistema di ritenuta per bambini migliorato e della base. Per registrare il prodotto, visitare il sito: www.nunababy.com Fare clic sul link “Registra dispositivo” nella homepage. Garanzia Abbiamo progettato appositamente i nostri prodotti di alta qualità in modo che crescano con il bambino e con la famiglia. Poiché crediamo nel nostro prodotto, i meccanismi sono coperti da una garanzia personalizzata per prodotto che comincia dal giorno dell'acquisto. Al momento di contattarci, sono necessari la prova d'acquisto, il numero di modello e la data di produzione. Per informazioni sulla garanzia, visitare il sito: www.nunababy.com Fare clic sul link “Garanzia” nella homepage. Contatto Per la sostituzione di parti, manutenzione o domande sulla garanzia, contattare il dipartimento di assistenza al cliente. [e-mail] www.nunababy.com Requisiti di utilizzo da parte del bambino Questo prodotto è adatto per l'uso con bambini con i seguenti requisiti: Figura per l'installazione Adatto per Altezza del bambino 40 cm-85 cm/Peso del bambino ≤13 kg (circa 1,5 anni o meno)8685 Istruzioni ARRA Istruzioni ARRA

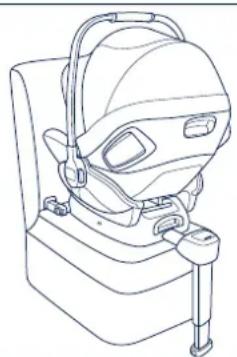

1 "i-Size" (sistemi universali di ritenuta integrale per bambini migliorato ISOFIX) è una categoria di sistema di ritenuta per bambini migliorato progettato particolarmente per l’uso in tutte le posizioni di seduta i-Size di un veicolo. 2 In conformità alla Normativa UN N. 129, il sistema di ritenuta per bambini migliorato con base è un sistema universale ISOFIX e deve essere montato con attacchi ISOFIX. 3 È un sistema di ritenuta per bambini migliorato “i-Size”. È omologato alla Normativa UN N. 129, per l’uso a bordo dei veicoli compatibili i-Size nelle posizioni di seduta indicate dal produttore nel manuale dell’utente del veicolo. 4 In caso di dubbi, consultare il produttore o il rivenditore del sistema di ritenuta per bambini migliorato.

AVVERTENZA La mancata osservanza delle seguenti avvertenze e istruzioni potrebbe causare lesioni gravi o decesso. Dopo aver messo il bambino nel sistema di ritenuta per bambini migliorato, utilizzare correttamente la cintura di sicurezza. I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente. Assicurarsi che il sistema di ritenuta per bambini migliorato sia installato in modo tale che nessun componente interferisca con i seggiolini movibili o con il funzionamento degli sportelli del veicolo. Prima di trasportare a mano il sistema di ritenuta per bambini migliorato, assicurarsi che il bambino sia fissato con l'apposita cintura e che l'impugnatura sia correttamente bloccata in posizione verticale. Rivolgersi al rivenditore per problemi relativi a manutenzione, riparazione e sostituzione dei pezzi. Una corretta installazione è consentita solo con agganci ISOFIX.8887 Istruzioni ARRA Istruzioni ARRA

Controllare frequentemente la presenza di sporcizia nelle guide ISOFIX e pulirle se necessario. L’affidabilità può essere ridotta dalla penetrazione di sporcizia, polvere, residui di cibo, ecc. Prima di acquistare questo sistema di ritenuta per bambini migliorato, assicurarsi che possa essere installato correttamente nel veicolo. Tenere il sistema di ritenuta per bambini migliorato lontano dalla luce del sole per evitare di causare ustioni alla pelle del bambino. Toccare sempre il sistema di ritenuta per bambini migliorato prima di far sedere il bambino. Rimuovere il sistema di ritenuta per bambini migliorato dal sedile del veicolo se non viene usato frequentemente. Il rivestimento imbottito del sistema di ritenuta per bambini migliorato deve essere sostituito con un altro consigliato dal produttore, in quanto costituiscono parte integrante delle prestazioni del sistema di ritenuta. I componenti del sistema di ritenuta per bambini migliorato non devono essere mai lubrificati. I supporti devono essere a contatto con il pianale del veicolo e le cinghie del bambino devono essere adattate al suo corpo. Le cinghie non devono essere attorcigliate. Per evitare lesioni gravi o decesso, NON collocare il sistema di ritenuta per bambini migliorato su superfici elevate con il bambino all'interno. Per evitare il rischio di caduta, proteggere sempre il bambino con l'imbrigliatura quando il bambino viene posto nel sistema di ritenuta per bambini migliorato, anche quando il sistema di ritenuta migliorato non è presente nel veicolo. Per utilizzare il sistema di ritenuta per bambini migliorato con agganci ISOFIX in conformità alla Normativa UN N. 129, il bambino deve soddisfare i seguenti requisiti. Altezza del bambino 40 cm-85 cm/Peso del bambino≤13 kg; (circa 1,5 anni o meno). NON lasciare mai il bambino incustodito con questo sistema di ritenuta per bambini migliorato. NON utilizzare un sistema di ritenuta per bambini migliorato di seconda mano o del quale non si conoscono i precedenti perché potrebbe avere danni strutturali che mettono in pericolo la sicurezza del bambino. NON utilizzare corde o simili per fissare il sistema di ritenuta per bambini migliorato nel veicolo o bloccare il bambino nel sistema di ritenuta migliorato.9089 Istruzioni ARRA Istruzioni ARRA

NESSUN sistema di ritenuta per bambini migliorato è in grado di garantire una protezione completa da lesioni in caso di incidenti. Tuttavia, l'uso corretto del sistema di ritenuta per bambini migliorato riduce il rischio di lesioni gravi o mortali per il bambino. NON continuare ad utilizzare questo sistema di ritenuta per bambini migliorato dopo alcun incidente, anche di piccola entità. Sostituirlo immediatamente in quanto potrebbe aver subito danni strutturali non visibili a seguito dell'incidente. NON vestire il bambino con indumenti troppo grandi, in quanto si potrebbe impedire al bambino di essere correttamente e saldamente allacciato con le cinture per le spalle e la cintura spartigambe. NON installare il sistema di ritenuta per bambini migliorato senza osservare le istruzioni del presente manuale. Si potrebbero causare lesioni o decesso. NON lasciare questo sistema di ritenuta per bambini migliorato o altri elementi non allacciati all'interno del veicolo in quanto possono essere sbalzati, con conseguenti lesioni per i passeggeri in una curva brusca, un arresto improvviso o un urto. NON apportare modifiche a questo sistema di ritenuta per bambini migliorato e non utilizzarlo con componenti di altri produttori. NON collocare oggetti sulla superficie della base. NON utilizzare cuscini interni diversi da quelli consigliati per questo sistema di ritenuta per bambini migliorato. NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul sistema di ritenuta per bambini migliorato. NON usare questo sistema di ritenuta per bambini migliorato senza il rivestimento imbottito. NON usare sistemi di ritenuta per bambini migliorati in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo. Potrebbero verificarsi lesioni gravi o il decesso. Per ulteriori informazioni, fare riferimento al manuale del veicolo. NON utilizzare questo sistema di ritenuta per bambini migliorato se presenta danni o parti mancanti.9291 Istruzioni ARRA Istruzioni ARRA

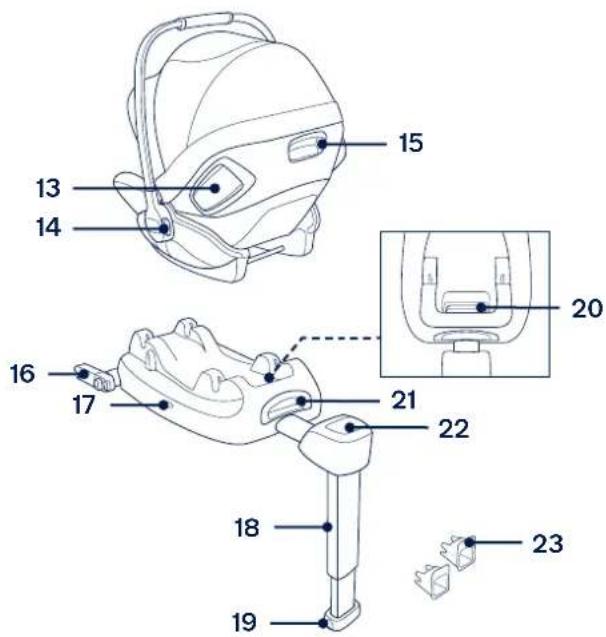

Elenco parti Assicurarsi che tutti i pezzi siano disponibili prima dell'assemblaggio. Se manca qualche pezzo, contattare Nuna (per informazioni, vedere pagine 83 e 84). Per l'assemblaggio non è necessario nessun attrezzo. 1 Maniglia 2 Tettuccio 3 Vano di conservazione del manuale di istruzioni 4 Imbottitura 5 Inserto per neonati 6 Pulsante del regolatore 7 Regolatore 8 Coperture cintura per le spalle 9 Pulsante di sgancio del passeggino 10 Coperture dell'imbracatura spartigambe 11 Attacchi cintura 12 Fibbia della cintura 13 Protezione da impatto laterale 14 Pulsante di regolazione della maniglia 15 Pulsante di regolazione schienale 16 Attacco ISOFIX 17 Indicatore scocca 18 Supporto 19 Pulsante di regolazione supporto 20 Pulsante di regolazione ISOFIX 21 Pulsante di rilascio del sistema di ritenuta per bambini migliorato 22 Indicatore supporto 23 Guide ISOFIX

Istruzioni ARRA Istruzioni ARRA

Uso del prodotto Dubbi sull'installazione Questo sistema di ritenuta per bambini migliorato è adatto per sedili dei veicoli con punti di ancoraggio i-Size ISOFIX con la base. (1) NON usare sistemi di ritenuta per bambini migliorati in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo. (2) Potrebbero verificarsi lesioni gravi o il decesso. Per ulteriori informazioni, fare riferimento al manuale del veicolo. NON installare questo sistema di ritenuta per bambini migliorato su sedili dei veicoli rivolti lateralmente o verso la parte posteriore rispetto al senso di marcia del veicolo. Fare riferimento al manuale del veicolo per le posizioni di installazioni consigliate. (3) Si raccomanda di installare questo sistema di ritenuta per bambini migliorato sul sedile posteriore del veicolo. (4) NON installare questo sistema di ritenuta per bambini migliorato su sedili dei veicoli che si sono rivelati movibili durante l’installazione. Protezione da impatto laterale Assicurarsi che la protezione da impatto laterale sia bloccata in posizione di apertura per la massima sicurezza in caso di impatto laterale. IMPORTANTE: Aprire la protezione da impatto laterale NON significa che il bambino sia già abbastanza stretto. 1 La protezione da impatto laterale può essere aperta manualmente, come mostrato in (5). 2 La protezione da impatto laterale di fronte alla porta del veicolo può essere chiusa per consentire più spazio di seduta, se necessario. (6) Il lato più vicino all'esterno del veicolo deve essere sempre in posizione di apertura. Regolazione della maniglia 1 La maniglia del sistema di ritenuta per bambini migliorato può essere regolata in 2 posizioni. (7) Posizione di trasporto in auto, a mano o come passeggino. (7)-1 Posizione seggiolino. (7)-2 2 Per regolare la maniglia, premere i pulsanti di regolazione della maniglia su entrambi i lati per rilasciarla (8)-1, quindi ruotare la maniglia finché non scatta in una delle 2 posizioni. (8)-29695 Istruzioni ARRA Istruzioni ARRA

Installazione con base 1 Montare le guide ISOFIX con i punti di ancoraggio ISOFIX. (9) Le guide ISOFIX possono proteggere la superficie del sedile del veicolo dalla torsione. Possono anche guidare gli attacchi ISOFIX. 2 Aprire il supporto dal vano. (10) 3 Premere il pulsante di regolazione ISOFIX per regolare gli attacchi ISOFIX. Allineare gli attacchi ISOFIX con le guide ISOFIX, quindi fare clic su entrambi gli attacchi ISOFIX nei punti di ancoraggio ISOFIX. (11) Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai relativi punti di ancoraggio ISOFIX. Si devono avvertire due clic e il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. (11)-1 Assicurarsi che la base sia installata saldamente tirando entrambi gli attacchi ISOFIX. 4 Dopo aver posizionato la base sul sedile del veicolo, aprire il supporto sul pianale (12). Se l'indicatore del supporto è verde significa che è installato correttamente; se è rosso significa che è installato in modo non corretto. (12)-2 Il supporto presenta varie posizioni. Se l'indicatore del supporto è rosso significa che il supporto è in una posizione non corretta. Assicurarsi che il supporto sia a contatto con il pianale del veicolo. Premere il pulsante di regolazione supporto, quindi accorciarlo verso l'alto. (12)-1 La base completamente montata viene mostrata in (13). Gli attacchi ISOFIX devono essere fissati e bloccati sui punti di ancoraggio ISOFIX. (13)-1 Il supporto deve essere installato correttamente con l'indicatore verde. (13)-2 5 Spingere verso il basso il sistema di ritenuta per bambini migliorato nella base (14). Se il sistema di ritenuta per bambini migliorato è fissato, l’indicatore del guscio è verde. (15) Sollevare il sistema di ritenuta per bambini migliorato per assicurarsi che sia bloccato saldamente nella base. 6 Premere il pulsante di regolazione ISOFIX (16)-1 e spingere di nuovo la base contro il sedile del veicolo finché non è stretta. (16)-2 7 Per rimuovere il sistema di ritenuta per bambini migliorato, sollevare il sistema di ritenuta per bambini migliorato (17)-2 mentre si preme il relativo pulsante di regolazione. (17)-1 8 Per rimuovere la base, premere il pulsante di bloccaggio secondario (18)-1, quindi il pulsante (18)-2 sugli attacchi ISOFIX prima di rimuovere la base dal sedile del veicolo. (18)9897 Istruzioni ARRA Istruzioni ARRA

Regolazione dell'altezza del poggiatesta e delle cinture per le spalle Controllare che le bretelle siano all'altezza appropriata. Scegliere un paio adeguato di cinture per le spalle in base all'altezza del bambino. Le bretelle devono trovarsi vicino alle spalle dei bambini (19), ma non oltre la linea delle spalle. (20) Se le bretelle non sono all'altezza appropriata, il bambino potrebbe essere espulso dal sistema di ritenuta per bambini migliorato in caso di incidente. Tirare la leva di regolazione del poggiatesta (21), quindi tirare verso l'alto o verso il basso il poggiatesta finché non scatta in una delle 10 posizioni. Le posizioni del poggiatesta sono mostrate in (22). Regolazione dello schienale Lo schienale può essere regolato in 3 diverse angolazioni. Premere il pulsante di regolazione schienale per sollevare o abbassare lo schienale. (23)(24) Bloccaggio del bambino Uso della fascia per neonati Si consiglia di utilizzare l'inserto finché il bambino non raggiunge i 60 cm o non diventa troppo grande per l'inserto. Una volta sistemato il bambino nel sistema di ritenuta per bambini migliorato, verificare che le bretelle siano all'altezza adeguata. 1 Premendo il pulsante del regolatore, tirare completamente le due bretelle del sistema di ritenuta per bambini migliorato. (25) 2 Sganciare la fibbia delle bretelle premendo il pulsante rosso. (26) 3 Mettere il bambino nel sistema di ritenuta per bambini migliorato e agganciare la fibbia. (27)(28) 4 Stringere le bretelle, tirando il regolatore. (29) Assicurarsi che lo spazio tra il bambino e le bretelle sia di circa lo spessore di una mano. Tettuccio 1 Per montare il tettuccio, inserirlo nel retro del sedile. (30) 2 Per aprire il tettuccio, tirarlo verso la parte anteriore e, per chiuderlo, spingerlo verso il retro. (31) 3 È possibile aprire la finestrella del tettuccio per ventilazione. (32)10099 Istruzioni ARRA Istruzioni ARRA

Pulizia e manutenzione Pulire il telaio, le parti in plastica e il tessuto con un panno umido, ma senza utilizzare prodotti abrasivi o candeggina. Non utilizzare lubrificanti al silicone, in quanto attraggono sporcizia e polvere. Per assicurare una lunga durata, dopo averlo usato con la pioggia, strofinare il prodotto con un panno assorbente morbido. Fare riferimento alle etichette sui rivestimenti imbottiti per le istruzioni di lavaggio e asciugatura. È normale che i tessuti si scoloriscano per effetto della luce solare e che presentino tracce di usura dopo un lungo periodo d'uso, anche se utilizzati in modo normale. Per ragioni di sicurezza, utilizzare soltanto ricambi originali Nuna. Controllare periodicamente se tutto funziona correttamente. Se alcune parti sono danneggiate, rotte o mancanti, cessare di utilizzare questo prodotto. NUNA International B.V. Nuna e tutti i logo associati sono marchi di fabbrica. Rimozione e montaggio del rivestimento imbottito vedere le immagini (33)-(34) Per rimontare il rivestimento imbottito, invertire le procedure di cui sopra.102101 Instrucciones del ARRA Instrucciones del ARRA
