MANUAL DE UTILIZADOR Arra Nuna

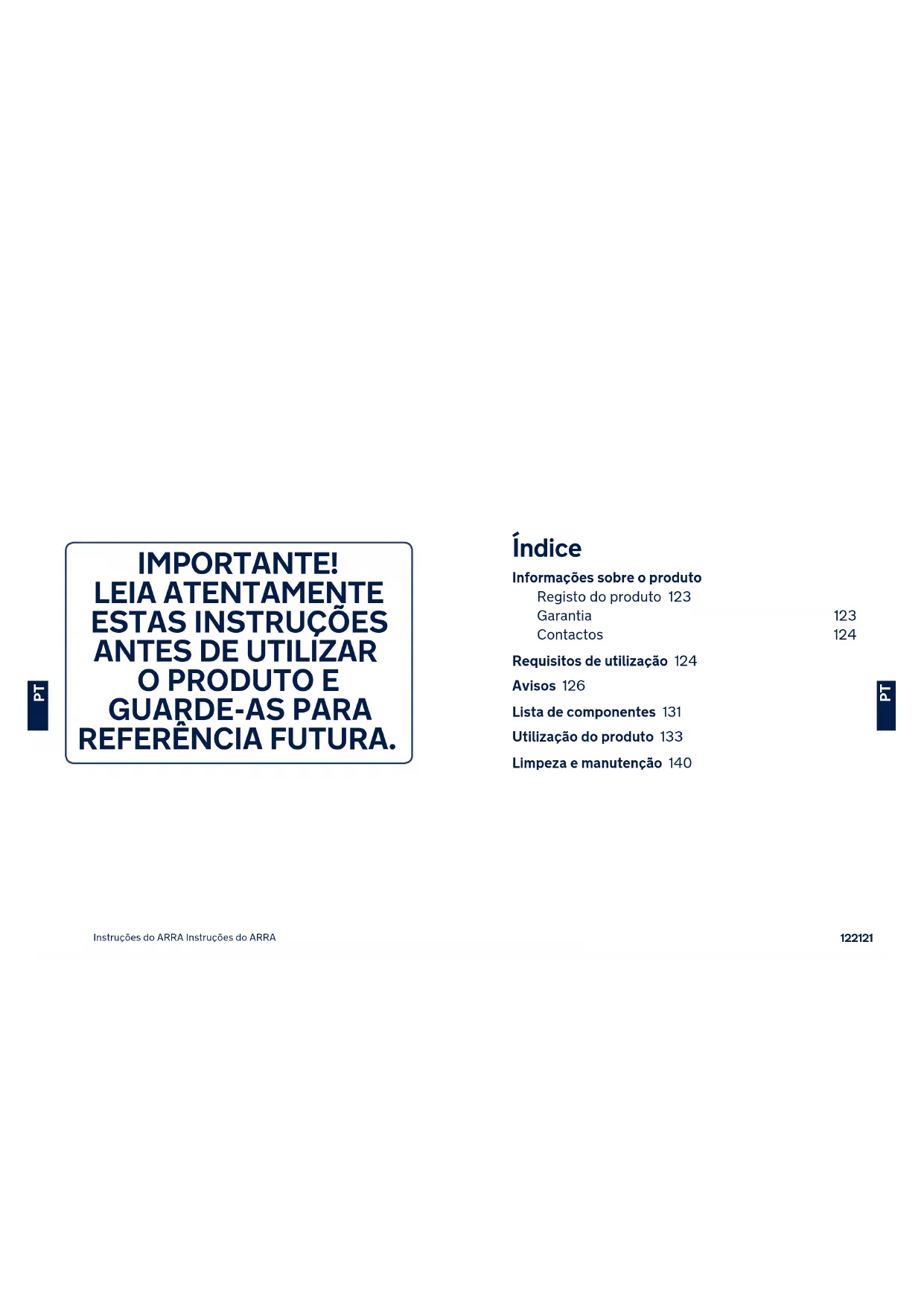

Índice Informações sobre o produto Registo do produto 123 Garantia 123 Contactos 124 Requisitos de utilização 124 Avisos 126 Lista de componentes 131 Utilização do produto 133 Limpeza e manutenção 140 IMPORTANTE﹗ LEIA ATENTAMENTE

Instruções do ARRA Instruções do ARRA

Informações sobre o produto Número de modelo: ________________________________________________ Data de fabrico: ______________________________________________________ Registo do produto Preencha as informações acima. O número do modelo e a data de fabrico estão localizados nas partes traseira e inferior do dispositivo avançado de retenção e na base. Para registar o seu produto, consulte: www.nunababy.com Clique no link “Registar equipamento” na página inicial. Garantia Concebemos propositadamente os nossos produtos de alta qualidade para que possam acompanhar o crescimento do seu filho e da sua família. Porque confiamos nos nossos produtos, os nossos equipamentos estão cobertos por uma garantia personalizada por produto, a partir do dia da respetiva compra. Quando nos contactar, tenha disponíveis o comprovativo de compra, o número do modelo e a data de fabrico. Para obter informações sobre a garantia, consulte: www.nunababy.com Clique no link “Garantia” na página inicial. Contactos Para peças de substituição, assistência técnica ou outras questões sobre a garantia, contacte o nosso departamento do apoio ao cliente. [e-mail] www.nunababy.com Requisitos de utilização Este produto é adequado para crianças que cumpram os seguintes requisitos: Figura para instalação Adequado para Altura da criança 40 cm- 85 cm/Peso da criança ≤ 13kg (idade aproximadamente igual ou inferior a 1,5 anos)126125Instruções do ARRA Instruções do ARRA

1 "i-Size" (sistemas ISOFIX integrais avançados de retenção para crianças de categoria universal) é uma categoria de sistemas avançados de retenção para crianças concebido primeiramente para utilização em todos os assentos i-Size de um veículo. 2 De acordo com a Regulamentação Nº. 129 da ONU, o dispositivo avançado de retenção para crianças com base é um sistema ISOFIX avançado de retenção para crianças de categoria universal e deve ser instalado com os conectores ISOFIX. 3 Este é um sistema avançado “i-Size” de retenção para crianças. Está aprovado ao abrigo da Regulamentação Nº. 129 da ONU para utilização em veículos com lugares sentados compatíveis com “i-Size”, como indicado no manual do utilizador do fabricante do veículo. 4 Em caso de dúvida, consulte o fabricante ou o revendedor do sistema avançado de retenção para crianças.

AVISOS O incumprimento dos avisos e instruções pode resultar em lesões graves ou morte. Após a colocação da criança no dispositivo avançado de retenção, deverá utilizar corretamente o cinto de segurança. Todas as bagagens ou outros objetos que possam causar ferimentos em caso de colisão, devem estar corretamente fixos. Certifique-se de que o dispositivo avançado de retenção para crianças está instalado de forma a que nenhuma das suas peças interfira com o movimento dos bancos ou com a abertura das portas do veículo. Antes de transportar o dispositivo avançado de retenção para crianças à mão, certifique-se de que a criança está segura com o cinto e a pega está corretamente bloqueada na posição vertical. Para questões relacionadas com a manutenção, reparação e substituição de peças, consulte o distribuidor. A instalação correta é permitida apenas através da utilização dos conectores ISOFIX.128127 Instruções do ARRA Instruções do ARRA

Verifique frequentemente se existe sujidade nas guias ISOFIX e limpe-as, se necessário. A acumulação de sujidade, pó, partículas de alimentos, etc., poderá afetar a fiabilidade do dispositivo. Antes de adquirir este dispositivo avançado de retenção para crianças, certifique-se de que o mesmo pode ser instalado corretamente no seu veículo. Mantenha o dispositivo avançado de retenção afastado de luz solar direta, já que este poderá atingir temperaturas demasiado elevadas para a pele da criança. Toque sempre no dispositivo avançado de retenção para crianças antes de colocar a criança. Remova o dispositivo avançado de retenção para crianças do banco do veículo quando não estiver a ser utilizado regularmente. A capa de tecido do sistema de retenção para crianças não deve ser substituída por qualquer outra que não seja recomendada pelo fabricante, pois é parte integrante do sistema de retenção. As peças do dispositivo avançado de retenção para crianças não necessitam de qualquer tipo de lubrificação. A perna de carga deve estar em contacto com o piso do veículo e as correias que restringem a criança devem ser ajustadas ao corpo da criança. As correias não devem estar torcidas. Para evitar lesões graves ou a morte, NUNCA coloque o dispositivo avançado de retenção para crianças em bancos que tenham uma superfície elevada enquanto a criança está no dispositivo. Para evitar o risco de quedas, segure sempre a criança com o cinto de segurança quando esta se encontra no dispositivo avançado de retenção para crianças, mesmo quando o dispositivo avançado de retenção para crianças não se encontra dentro do veículo. Para utilizar este dispositivo avançado de retenção para crianças com conectores ISOFIX, de acordo com a Regulamentação Nº. 129 da ONU, a criança deve cumprir os seguintes requisitos. Altura da criança 40 cm-85 cm/Peso da criança ≤ 13 kg (idade aproximadamente igual ou inferior a 1,5 anos). NUNCA deixe a criança sem supervisão no dispositivo avançado de retenção para crianças. NUNCA utilize um dispositivo avançado de retenção para crianças em segunda mão ou cujo histórico desconheça, pois poderão existir danos estruturais que colocam em risco a segurança da criança. NUNCA utilize cordas ou outros substitutos para segurar o dispositivo avançado de retenção para crianças no veículo ou para segurar a criança no dispositivo de retenção.130129 Instruções do ARRA Instruções do ARRA

NENHUM sistema avançado de retenção para crianças pode garantir uma proteção total contra lesões num acidente. Contudo, a utilização apropriada deste dispositivo avançado de retenção para crianças reduzirá o risco de lesões graves ou morte da criança. NÃO continue a utilizar este dispositivo avançado de retenção para crianças depois de o mesmo ter sofrido qualquer tipo de colisão, mesmo que tenha sido ligeira. Substitua imediatamente o dispositivo, pois a colisão poderá provocar danos estruturais invisíveis. NÃO coloque a criança com roupa larga/grande, pois poderá impedir que as alças e a correia das virilhas apertem firmemente a criança. NÃO instale este dispositivo avançado de retenção para crianças sem seguir as instruções deste manual, pois poderá sujeitar a criança a riscos de lesão ou morte. NÃO utilize este dispositivo avançado de retenção para crianças ou outros elementos sem o cinto colocado ou sem o fixar ao seu veículo, já que um dispositivo de retenção para crianças que não esteja fixado pode soltar-se e causar lesões nos ocupantes em curvas apertadas, travagens súbitas ou colisões. NÃO efetue modificações neste dispositivo avançado de retenção para crianças nem o utilize em conjunto com peças de outros fabricantes. NÃO coloque quaisquer objetos na área da perna de carga à frente da base. NÃO coloque outros materiais além dos acolchoamentos internos recomendados neste dispositivo avançado de retenção para crianças. NÃO utilize quaisquer pontos de contacto de suporte de carga diferentes dos descritos nas instruções e marcados no dispositivo avançado de retenção para crianças. NÃO utilize o dispositivo avançado de retenção para crianças sem a capa de tecido acolchoado. NÃO utilize sistemas de retenção para crianças virados para a retaguarda em lugares sentados onde esteja instalado um airbag frontal ativo. Poderão ocorrer lesões graves ou mesmo a morte. Consulte o manual do veículo para obter mais informações. NÃO utilize este dispositivo avançado de retenção para crianças se o mesmo estiver danificado ou existirem peças em falta.132131 Instruções do ARRA Instruções do ARRA

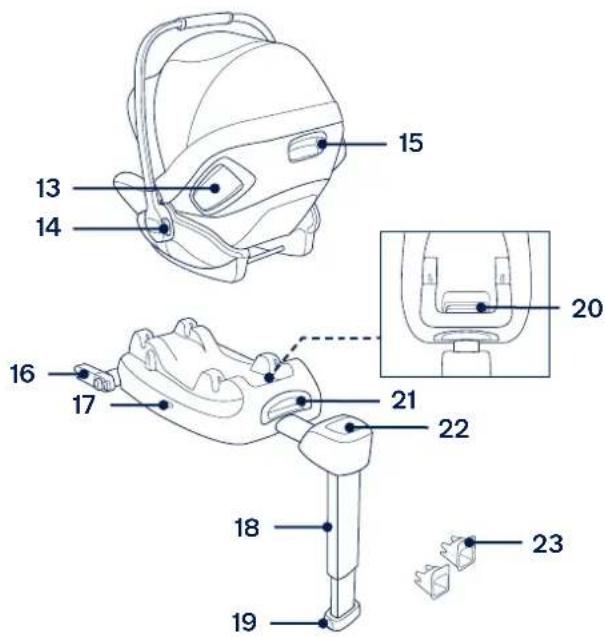

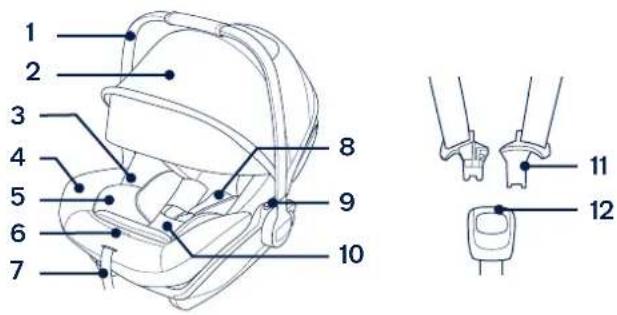

Lista de componentes Certifique-se de que todas as peças estão disponíveis antes da montagem. Se alguma das peças estiver em falta, contacte a Nuna (para mais informações, consulte as páginas 123 e 124). Não são necessárias ferramentas para a montagem. 1 Pega 2 Cobertura 3 Compartimento de armazenamento do manual de instruções 4 Capa de tecido acolchoado 5 Redutor para bebé 6 Botão de ajuste das correias 7 Correia de ajuste 8 Capas das alças 9 Botão de desbloqueio da fixação ao carrinho de bebé 10 Capa do cinto das virilhas 11 Conector das alças 12 Fivela 13 Proteção contra impactos laterais 14 Botão de ajuste da pega 15 Botão de ajuste do apoio das costas 16 Conector ISOFIX 17 Indicador da estrutura 18 Perna de carga 19 Botão de ajuste da perna de carga 20 Botão de ajuste ISOFIX 21 Botão de desbloqueio do dispositivo avançado de retenção para crianças 22 Indicador da perna de carga 23 Guias ISOFIX

Instruções do ARRA Instruções do ARRA

Utilização do produto Cuidados na instalação Este dispositivo avançado de retenção para crianças é adequado para bancos de veículos com pontos de fixação ISOFIX i-Size com a base. (1) NÃO utilize sistemas de retenção para crianças virados para a retaguarda em lugares sentados onde esteja instalado um airbag frontal ativo. (2) Poderão ocorrer lesões graves ou mesmo a morte. Consulte o manual do veículo para obter mais informações. NÃO instale este dispositivo avançado de retenção para crianças em bancos de veículo virados para o lado ou para a retaguarda em relação à direção de deslocação do veículo. Consulte o manual do veículo para obter as posições de instalação recomendadas ou sugeridas. (3) Recomendamos que instale este dispositivo avançado de retenção para crianças no banco traseiro do veículo. (4) NÃO instale este dispositivo avançado de retenção para crianças no banco de um veículo em movimento. Proteção contra impactos laterais Certifique-se de que a proteção contra impactos laterais está bloqueada na posição aberta para uma segurança lateral máxima contra impactos. IMPORTANTE: Tenha em atenção que desdobrar a proteção contra impactos laterais NÃO significa que a criança já está suficientemente segura. 1 A proteção contra impactos laterais pode ser aberta manualmente, como ilustrado na figura (5). 2 A proteção contra impactos laterais oposta à porta do veículo pode ficar fechada para permitir mais espaço para sentar, se necessário. (6) O lado mais próximo do exterior do veículo deve estar sempre na posição aberta. Ajuste da pega 1 A pega do dispositivo avançado de retenção para crianças pode ser ajustada para 2 posições. (7) Posição para carro, transporte à mão ou no carrinho. (7)-1 Posição de cadeira de bebé. (7)-2 2 Para ajustar a pega, aperte os botões de ajuste da pega em ambos os lados para a desbloquear (8)-1, e, em seguida, rode a pega até que esta encaixe numa das 2 posições. (8)-2 Instalação com base 1 Encaixe os guias ISOFIX nos pontos de fixação ISOFIX. (9) Os guias ISOFIX podem proteger a superfície do banco do veículo contra roturas. Também servem para guiar os conectores ISOFIX.136135 Instruções do ARRA Instruções do ARRA

2 Desdobre a perna de carga a partir do compartimento de armazenamento. (10) 3 Pressione o botão de ajuste ISOFIX para ajustar os conectores ISOFIX. Alinhe os conectores ISOFIX com as guias ISOFIX e, em seguida, encaixe ambos os conectores ISOFIX nos pontos de fixação ISOFIX. (11) Certifique-se de que ambos os conectores ISOFIX estão corretamente encaixados nos pontos de fixação ISOFIX. Deverá ouvir dois cliques e a cor dos indicadores de ambos os conectores ISOFIX deverá ser completamente verde. (11)-1 Certifique-se de que a base está firmemente instalada puxando por ambos os conectores ISOFIX. 4 Depois de colocar a base no banco do veículo, estique a perna de carga até ao piso do veículo (12). Se o indicador da perna de carga apresentar a cor verde, significa que a instalação está correta e a cor vermelha significa que a instalação está incorreta. (12)-2 A perna de carga tem múltiplas posições. Se o indicador da perna de carga apresentar a cor vermelha, significa que a perna de carga está numa posição incorreta. Certifique-se de que a perna de carga está em contacto com o piso do veículo. Aperte o botão de ajuste da perna de carga e, em seguida, encurte a perna de carga para cima. (12)-1 A ilustração (13) apresenta a base totalmente montada. Os conectores ISOFIX devem estar encaixados e bloqueados nos pontos de fixação ISOFIX. (13)-1 A perna de carga deve estar corretamente instalada com o indicador em cor verde. (13)-2 5 Encaixe o dispositivo avançado de retenção para crianças na base (14), se o dispositivo avançado de retenção para crianças estiver seguro, o indicador da carcaça apresentará cor verde. (15) Puxe o dispositivo avançado de retenção para crianças para cima para garantir que está firmemente encaixado na base. 6 Pressione o botão de ajuste ISOFIX (16)-1 e empurre a base para trás contra o banco do veículo até que esteja apertado. (16)-2 7 Para remover o dispositivo avançado de retenção para crianças, levante e retire o dispositivo avançado de retenção para crianças (17)-2 enquanto pressiona o botão de ajuste. (17)-1 8 Para remover a base, pressione primeiro o botão de bloqueio secundário (18)-1 e, em seguida, o botão (18)-2 nos conectores ISOFIX antes de remover a base do banco do veículo. (18)138137 Instruções do ARRA Instruções do ARRA

Ajuste da altura para o apoio de cabeça e alças Certifique-se de que as alças se encontram à altura apropriada. Escolha as alças adequadas para a altura da criança. As alças devem estar próximas dos ombros da criança (19), mas não acima da linha dos ombros. (20) Se as alças não estiverem à altura apropriada, a criança poderá ser ejetada do dispositivo avançado de retenção em caso de colisão. Puxe a alavanca de ajuste do apoio de cabeça (21), e ajuste o apoio de cabeça para cima ou para baixo até que este encaixe numa das 10 posições. As posições do apoio de cabeça são apresentados na ilustração (22). Ajuste do apoio das costas O apoio das costas apresenta 3 ângulos. Pressione o botão de ajuste do apoio das costas para subir ou descer o apoio das costas. (23)(24) Colocar e prender a criança Utilizar o redutor para bebé Recomendamos que utilize o redutor para bebé se o bebé tiver até 60 cm ou até que o redutor esteja pequeno para o tamanho do bebé. Após a colocação da criança no dispositivo avançado de retenção para crianças, verifique se as alças se encontram à altura apropriada. 1 Enquanto pressiona o botão de ajuste das correias, puxe completamente as alças do dispositivo avançado de retenção para crianças. (25) 2 Abra a fivela das alças pressionando o botão vermelho. (26) 3 Coloque a criança no dispositivo avançado de retenção para crianças e aperte o cinto de segurança. (27)(28) 4 Aperte as alças puxando a correia de ajuste. (29) Certifique-se de que o espaço entre a criança e as alças é aproximadamente da espessura de uma mão.140139 Instruções do ARRA Instruções do ARRA

Limpeza e manutenção Limpe a estrutura, peças de plástico e o tecido com um pano humedecido sem utilizar produtos abrasivos ou lixívia. Não utilize lubrificantes de silicone, pois os mesmos atraem sujidade e gordura. Para garantir uma utilização duradoura, limpe este produto com um pano macio e absorvente após a utilização em tempo chuvoso. Consulte as instruções de lavagem e secagem nas etiquetas afixadas na capa de tecido. É normal que o tecido exiba cores desvanecidas devido à luz solar e que apresente desgaste após um longo período de utilização, mesmo quando utilizado de forma normal. Por motivos de segurança, utilize apenas peças originais da Nuna. Verifique regularmente se tudo funciona corretamente. Se alguma peça estiver rasgada, partida ou em falta, interrompa a utilização deste produto. NUNA International B.V. Nuna e todos os logótipos associados são marcas comerciais. Cobertura 1 Para montar a cobertura, encaixe-a na traseira da cadeira. (30) 2 Para abrir a cobertura, puxe-a para a frente, e para fechar a cobertura, empurre-a para trás. (31) 3 A janela da cobertura por der aberta para ventilação. (32) Retirar e montar a capa de tecido ver imagens (33)-(34) Para voltar a colocar a capa de tecido acolchoado, inverta os passos mencionados.142141 Instrukcja ARRA Instrukcja ARRA
