MANUAL DE UTILIZADOR Base next Nuna

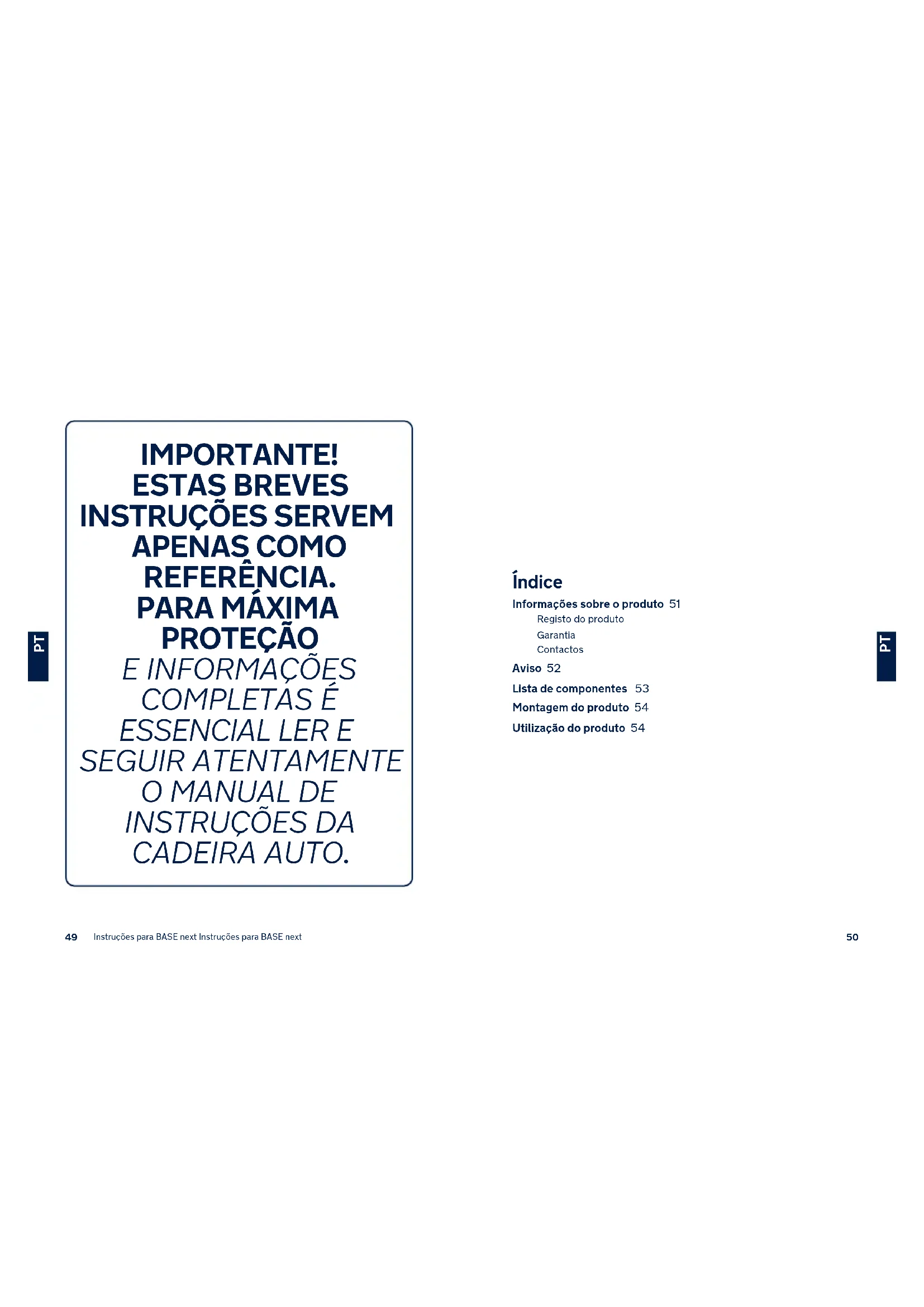

Informações sobre o produto 51

Registo do produto

Garantía

Contactos

Aviso 52

Lista de componentes 53

Montagem do produto 54

Utilização do produto 54

Informações sobre o produto

Número de modelo:

Data de fabrico:

Registo do produto

Preencha as informações acima. O número de modelo e a data de fabrico estão localizados na parte inferior da base BASE next.

Para registar o seu produto visite:

www.nunababy.com

Clique no link "Registar equipamento" na página inicial.

Garantia

Concebemos propositadamente os nossos produtos de alta qualidade para que possam acompanhar o crescimento do seu filho e da sua família. Porque confiamos nos nossos produtos, os nossos equipamentos estão cobertos por uma garantia personalizada por produto, a partir do dia da sua compra. Quando nos contactar, tenha disponíveis o comprovativo de compra, o número do modelo e a data de fabrico.

Para obter informações sobre a garantia, visite:

www.nunababy.com

Clique no link "Garantia" na página inicial.

Contactos

Para peças de substituição, assistência técnica ou outras questões sobre a garantia, contacte o nosso departamento de apoio ao cliente.

[e-mail]

www.nunababy.com

AVISO

O incumprimento dos avisos e instruções pode resultar em lesões graves ou morte.

Para proteção adequada da criança, é importante utilizar e instalar a BASE next de acordo com as instruções fornecidas neste manual.

A BASE next é compatível com PIPA next* / ARRA next / TODL next / CARI next.

*Para utilização com a PIPA next, verifique se a marca do módulo abaixo está na parte inferior da estrutura.

Estas breves instruções servem apenas como referência. Para máxima proteção e informações completas é essencial ler e seguir atentamente o manual de instruções da cadeira auto:

Consulte o manual de instruções da PIPA next para a instalação da PIPA next.

Consulte o manual de instruções da ARRA next para a instalação da ARRA next.

Consulte o manual de instruções da TODL next para a instalação da TODL next.

Consulte o manual de instruções da CARI next para a instalação da CARI next.

Lista de componentes

Certifique-se de que todas as peças estão disponíveis antes da montagem. Se alguma peça estiver em falta, contacte o revendedor local. Não são necessárias ferramentas para a montagem.

1 Botão de ajuste ISOFIX

5 Guias ISOFIX

2 Botão de desengate do dispositivo avançado de retençãon

6 Conector ISOFIX

3 Perna de carga

7 Compartimentode armazenamento do manual de instruções

4 Botão de ajuste da perna de carga

8 Botão de rotação do transportador

1 2 3 4 5 6 7 8

Montagem do produto

Cuidados na instalação

Este dispositivo avançado de retenção para crianças é adequado para bancos de veículos equipados com barras de fixação ISOFIX. (1)

NÃO instale este sistema avançado de retenção para crianças em bancos de veículo virados para o lado ou para a retaguarda em relação à direção de deslocação do veículo. (2)

Utilização do produto

Instalação da base

1 - Encaixe os guias ISOFIX nas barras de fixação ISOFIX do veículo (ver manual do proprietário do veículo). (3) Os guias ISOFIX podem proteger a superfície do banco do veículo contra roturas. Também servem para guiar os conectores ISOFIX
2 - Desdobre a perna de carga a partir do compartimento de armazenamento. (4)
3 - Estique os conectores ISOFIX pressionando o botão de ajuste ISOFIX enquanto puxa o conector. (5)
4 - Pressione o botão de ajuste ISOFIX para ajustar os conectores ISOFIX. Alinhe os conectores ISOFIX com os guias ISOFIX e, em seguida, encaixe ambos os conectores ISOFIX nas barras de fixação ISOFIX. (6)

! Certifique-se de que ambos os conectores ISOFIX estão corretamente encaixados nas barras de fixação ISOFIX do veículo. Deverá ouvir dois cliques e a cor dos indicadores de ambos os conectores ISOFIX deverá ser completamente verde. (6)-1
! Certifique-se de que a base está firmemente instalada puxando por ambos os conectores ISOFIX.
5 - Depois de colocar a base no banco do veículo, estique a perna de carga até ao piso do veículo (7). Se o indicador da perna de apoio apresentar a cor verde, significa que a perna de apoio está corretamente instalada. A cor vermelha indica uma instalação incorreta. (7)-2
A perna de carga tem múltiplas posições. Se o indicador da perna de apoio apresentar a cor vermelha, significa que a perna de apoio está numa posição incorreta.

! Certifique-se de que a perna de carga está em contacto com o piso do veículo.
! Aperte o botão de ajuste da perna de carga e, em seguida, encurte a perna de carga para cima. (7)-1

A ilustração (8) apresenta a base totalmente montada.

! Os conectores ISOFIX devem estar encaixados e bloqueados nas barras de fixação ISOFIX. (8)-1
! A perna de carga deve estar corretamente instalada com o indicador em cor verde. (8)-2

Encaixar o transportador na base

1 - Encaixe o dispositivo avançado de retenção para crianças na base (9), se o dispositivo avançado de retenção estiver corretamente encaixado, o indicador do dispositivo avançado de retenção apresentará a cor verde. (10)
! Certifique-se de que o transportador está bloqueado na base puxando pela pega.
2 - Pressione o botão de ajuste ISOFIX e empurre a base até tocar nas costas do banco do veículo. (11)
3 - Mantenha pressionado o botão de rotação para rodar e colocar/retirar a criança lateralmente de forma fácil (12)
4 - Para desencaixar o transportador, pressione o botão de desencaixe (13)-1, e levante o transportador (13)-2

Desinstalar a base

1 - Para remover a base, pressione primeiro o botão de bloqueio secundário (14)-1 e, em seguida, o botão (14)-2 nos conectores ISOFIX antes de remover a base do banco do veículo. (14)
2 - Para transportar, pressione o botão de ajuste ISOFIX e retraia os conectores ISOFIX para a posição de armazenamento. (15)

55 Instruções para BASE next Instruções para BASE next
