KULLANIM KILAVUZU Base next Nuna

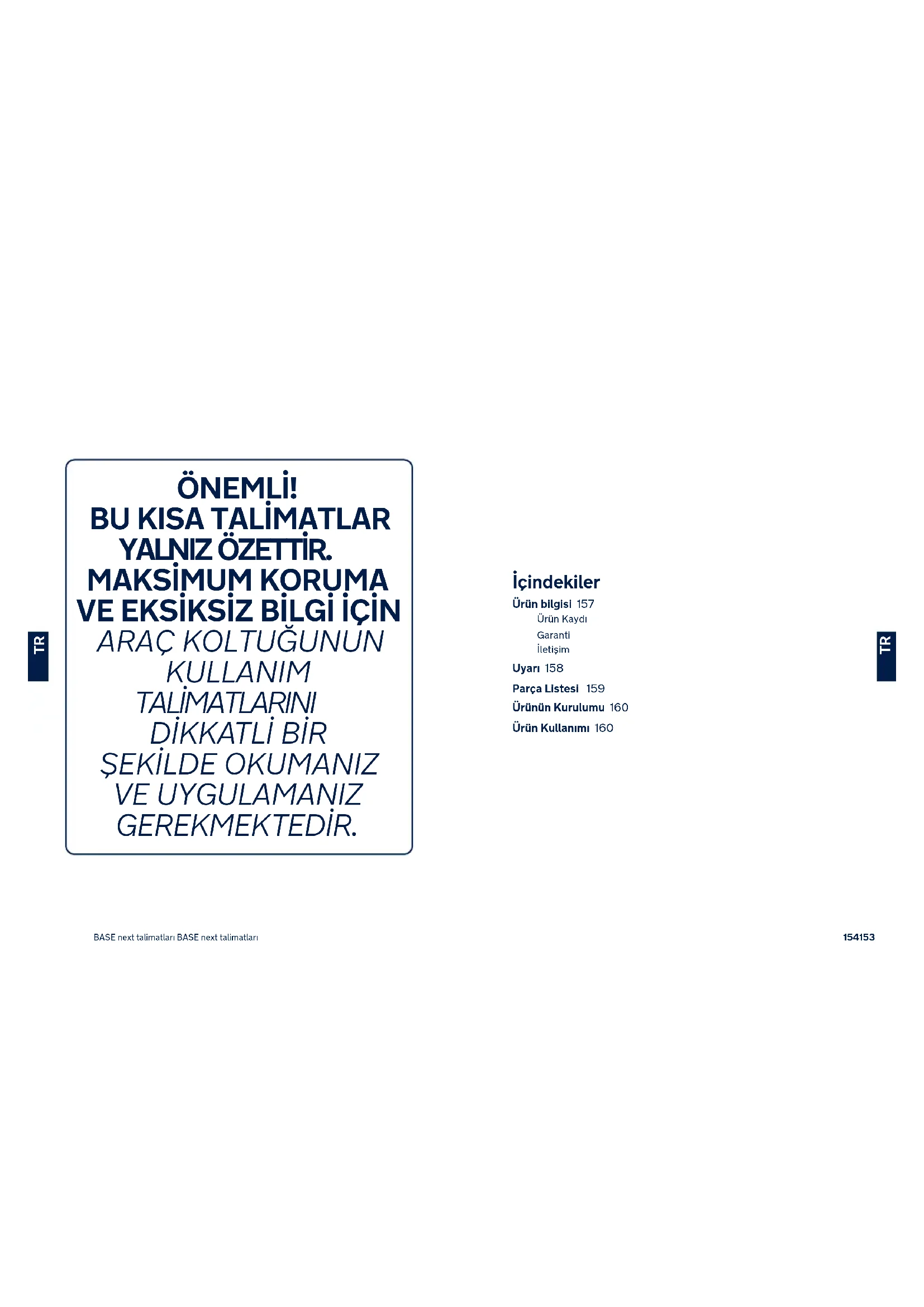

İçindekiler Ürün bilgisi 157 Ürün Kaydı Garanti İletişim Uyarı 158 Parça Listesi 159 Ürünün Kurulumu 160 Ürün Kullanımı 160 ÖNEMLİ!

VE EKSİKSİZ BİLGİ İÇİN

VE UYGULAMANIZ GEREKMEKTEDİR.156155 BASE next talimatları BASE next talimatları

Ürün Bilgisi Model Numarası: ______________________________________________________________________________________________________ Üretim Tarihi: _____________________________________________________________________________________________________________ Ürün Kaydı Lütfen yukarıdaki bilgileri doldurun. Model numarası ve üretim tarihi, BASE next tabanının alt kısmında. Ürününüzü kaydettirmek için lütfen: www.nunababy.com adresine gidin Ana sayfadaki “Register Gear” (Ürünü Kaydet) bağlantısına tıklayın. Garanti Yüksek kaliteli ürünlerimizi, hem çocuğunuzla hem de ailenizle birlikte büyüyecek şekilde bilinçli olarak tasarladık. Ürünümüzün arkasında durduğumuz için, donanımımız satın alındığı günden itibaren her ürüne ait özel garanti kapsamındadır. Lütfen bizimle iletişime geçtiğinizde satın alma belgesini, model numarasını ve üretim tarihini hazır bulundurun. Garanti bilgileri için lütfen şu adrese gidin: www.nunababy.com Ana sayfadaki "Garanti" linkine tıklayın. İletişim Yedek parça, servis veya ek garanti ile ilgili sorularınız için lütfen müşteri hizmetleri birimimizle iletişime geçin. [e-mail] www.nunababy.com UYARI Bu uyarılara ve talimatlara uyulmaması ciddi yaralanma veya ölümle sonuçlanabilir. Çocuğunuzun uygun bir şekilde korunması için, BASE next bu kılavuzda verilen talimatlara göre kullanılması ve kurulması önemlidir. BASE next; PIPA next* / ARRA next / TODL next / CARI next ile uyumludur. *PIPA next ile kullanmak için, lütfen aşağıdaki modül işaretinin kabuğun altında olup olmadığını kontrol edin. Bu kisa talimatlar yalniz özettir. Maksimum koruma ve eksiksiz bilgi için araç koltuğunun kullanim talimatlarini dikkatli bir şekilde okumaniz ve uygulamaniz gerekmektedir: PIPA next kurulumu için lütfen PIPA next talimat kılavuzuna bakın. ARRA next kurulumu için lütfen ARRA next talimat kılavuzuna bakın. TODL next kurulumu için lütfen TODL next talimat kılavuzuna bakın. CARI next kurulumu için lütfen CARI next talimat kılavuzuna bakın. PIPA next40cm-83cm /≤13kg PIPA next + BASE nextR129-030549158157 BASE next talimatları BASE next talimatları

Parça Listesi Montajdan önce tüm parçaların mevcut olduğundan emin olun. Herhangi bir parça eksikse, lütfen yerel bayi ile iletişime geçin. Montaj için bir alet gerekmez. 1 ISOFIX Ayar Düğmesi 2 Çocuk Koltuğu Serbest Bırakma Düğmesi 3 Yük Ayağı 4 Yük Ayağı Ayar Düğmesi 5 ISOFIX Kılavuzları 6 ISOFIX Bağlayıcı 7 Kullanım Kılavuzu Saklama Bölmesi 8 Bebek Taşıyıcı Döndürme Düğmesi

Ürünün Kurulumu Montaj ile ilgili hususlar Bu geliştirilmiş çocuk koltuğu sistemi, tutturma çubukları bulunan araç koltukları için uygundur. (1) Bu geliştirilmiş çocuk koltuğu sistemini, aracın gidiş yönüne göre yanlara veya arkaya dönük araç koltuklarına KURMAYIN. (2) Ürün Kullanımı Taban Kurulumu

1 - ISOFIX kılavuzları aracın ISOFIX sabitleme çubuklarına takın (araç

kullanım kılavuzuna bakın). (3) ISOFIX kılavuzları, araç koltuğunun yüzeyini yırtılmaktan koruyabilir. Ayrıca ISOFIX konektörlerini de yönlendirebilirler.

2 - Saklama bölmesinde - katlı durumda olan yük ayağını açın. (4)

3 - Bağlayıcıyı çekerken ISOFIX ayar düğmesine bastırarak ISOFIX

bağlayıcıları uzatın. (5)

4 - ISOFIX ayarlama düğmesine basarak ISOFIX bağlayıcılarını ayarlayın.

ISOFIX bağlayıcılarını ISOFIX kılavuzlarıyla hizalayıp, her iki ISOFIX bağlama çubuğunu ISOFIX tutturma noktalarına geçirin. (6) Her iki ISOFIX bağlayıcının da araç ISOFIX tutturma çubuklarına sıkıca takıldığından emin olun. İki tık sesi duyulmalı ve her iki ISOFIX bağlayıcıdaki göstergelerin renkleri tamamen yeşil olmalıdır. (6)-1 Her iki ISOFIX bağlayıcıyı çekerek, tabanın güvenli bir şekilde takıldığını kontrol edin.

5 - Tabanı araç koltuğuna yerleştirdikten - sonra, yük ayağını yere kadar

uzatın (7). Yük ayağı doğru şekilde takıldığında, yük ayağı göstergesi yeşil yanar. Yanlış takıldığında kırmızı yanar. (7)-2 Takma ayağında birden fazla pozisyon vardır. Yük ayağı göstergesinin kırmızı renkte olması, yük ayağının yanlış konumda bulunduğunu gösterir. Yük ayağının aracın tabanıyla tam olarak temas ettiğinden emin olun. Yük ayağı ayar düğmesini sıkın ve yük ayağını yukarı doğru kısaltın. (7)-1160159 BASE next talimatları BASE next talimatları

Tamamen monte edilen taban (10) ile gösterilmektedir (8). ISOFIX bağlayıcılar, ISOFIX tutturma çubuklarına takılmalı ve kilitlenmelidir. (8)-1 Yük ayağı doğru takılmalı ve göstergesi yeşil olmalıdır. (8)-2 Bebek Taşıyıcının Tabana Takılması

1 - Geliştirilmiş çocuk koltuğunu tabana doğru aşağı itin (9), geliştirilmiş

çocuk koltuğu sabitlenirse, geliştirilmiş çocuk koltuğu göstergesi yeşil renkte görünür (10) Tutamağı yukarı çekerek bebek taşıyıcının tabana kilitlendiğini kontrol edin.

2 - ISOFIX bağlayıcıları başarıyla taktıktan sonra, ISOFIX ayarı düğmelerine

tekrar basarken, tabanı aracın arkalığı ile temas edene dek geri doğru itin. (11)

3 - Çocuğun yandan daha kolay yerleştirilmesi/çıkarılması amacıyla

döndürmek için döndürme. (12)

4 - Bebek taşıyıcıyı serbest bırakmak için, bebek taşıyıcı serbest bırakma

düğmesini (13)-1 sıkarken, bebek taşıyıcıyı yukarı doğru çekin. (13)-2 Tabanı Çıkarma

1 - Tabanı çıkarmak - için, önce ikincil kilit düğmesine (14)-1, ardından

tabanı araç koltuğundan çıkarmadan önce ISOFIX bağlayıcılardaki (14)-2 düğmesine basın. (14)

2 - Nakliye için, ISOFIX Ayar düğmesine basın ve ISOFIX bağlayıcıları
