KULLANIM KILAVUZU Norr Nuna

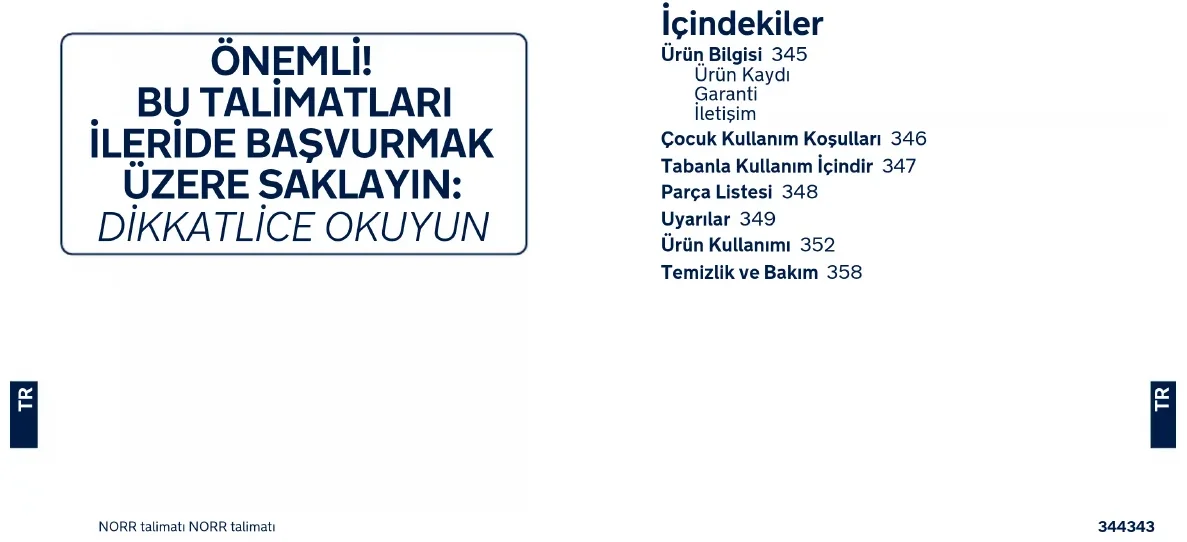

Οδηγίες χρήσης NORR Οδηγίες χρήσης NORRİçindekiler Ürün Bilgisi 345 Ürün Kaydı Garanti İletişim Çocuk Kullanım Koşulları 346 Tabanla Kullanım İçindir 347 Parça Listesi 348 Uyarılar 349 Ürün Kullanımı 352 Temizlik ve Bakım 358 ÖNEMLİ!

TRÜrün Bilgisi Model Numarası: __________________________________________________________________________________________________________ Üretim Tarihi: _____________________________________________________________________________________________________________________ Ürün Kaydı Lütfen yukarıdaki bilgileri doldurun. Model numarası ve üretim tarihi, NORR'un tabanının altında bulunur. Ürününüzü kaydettirmek için lütfen: www.nunababy.com adresine gidin Ana sayfadaki “Register Gear” (Ürünü Kaydet) bağlantısına tıklayın. Garanti Yüksek kaliteli ürünlerimizi, hem çocuğunuzla hem de ailenizle birlikte büyüyecek şekilde bilinçli olarak tasarladık. Ürünümüzün arkasında durduğumuz için, donanımımız satın alındığı günden itibaren her ürüne ait özel garanti kapsamındadır. Lütfen bizimle iletişime geçtiğinizde satın alma belgesini, model numarasını ve üretim tarihini hazır bulundurun. Garanti bilgileri için lütfen şu adrese gidin: www.nunababy.com Ana sayfadaki "Garanti" linkine tıklayın. İletişim Yedek parça, servis veya ek garanti ile ilgili sorularınız için lütfen müşteri hizmetleri birimimizle iletişime geçin. [e-mail] www.nunababy.com Çocuk Kullanım Koşulları Bu ürün, aşağıdaki koşulları karşılayan çocuklar için kullanıma uygundur. Arkaya Dönük: Çocuğun boyu 40cm-105cm/Çocuğun kilosu≤18kg Kurulum Modu Montaj Yatırma Konumu Bebek modu 1-7 Çocuğun boyu 40cm- 105cm/Çocuğun kilosu≤18kg

NORR talimatı NORR talimatı

TRTabanla Kullanım İçindir 1 129/03 Nolu BM Yönetmeliğine göre, Tabanlı Geliştirilmiş Çocuk Koltuğu, Universal ISOFIX Geliştirilmiş Çocuk Koltuğudur ve ISOFIX bağlantıları kullanılarak takılmalıdır. 2 Bu bir "i-Size" Geliştirilmiş Çocuk Koltuğu Sistemidir. 129 numaralı BM Yönetmeliğine göre, aracın kullanım kılavuzunda araç üreticisi tarafından belirtilen i-Size uyumlu araç koltuğu konumlarında kullanım için onaylanmıştır. 3 Şüphe duyulması durumunda Geliştirilmiş Çocuk Koltuğu Sisteminin üreticisine veya bayisine danışın.

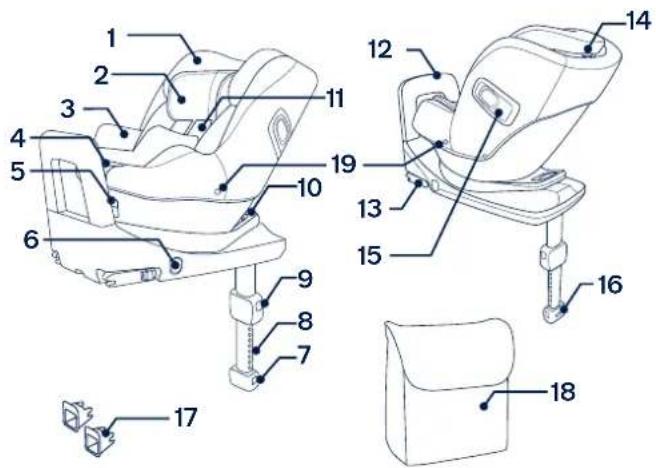

Baş Desteği 2 Bebek Eklentisi 3 Koltuk Minderi 4 Ayar Kayışı 5 Döndürme Düğmesi 6 ISOFIX Ayar Düğmesi 7 Yük Ayağı Ayar Düğmesi 8 Yük Ayağı 9 Yük Ayağı Ayar Düğmesi 10 Yatırma Ayarı Düğmesi 11 Omuz Kayışı 12 Geri Sekme Çubuğu 13 ISOFIX Bağlayıcı 14 Kafa Desteği Ayar Kolu 15 Otomatik Kenetlenen Yan Darbe 16 Yük Ayağı Göstergesi 17 ISOFIX Kılavuzları 18 2. Koltuk Minderi 19 Toka tutucu Parça Listesi

i-Size evrenselISOFIXArkaya dönük40cm-105cm/≤18 kg030537BM YönetmeliğiNo.129/03 NORR talimatı NORR talimatı

TRUYARI Herhangi bir yük ayağı araç tabanıyla temas etmeli ve çocuğu tutan kayışlar çocuğun vücuduna göre ayarlanmalıdır. Kemerler bükülmemelidir. Çocuğunuz bu geliştirilmiş çocuk koltuğuna yerleştirildikten sonra, güvenlik kemeri doğru biçimde kullanılmalıdır. Herhangi bir kucak kemerinin alttan takıldığından emin olun, böylece kalça kemiği sağlam bir şekilde takılmalıdır. Çarpışma durumunda yaralanmalara neden olabilecek herhangi bir bavul veya diğer nesneler uygun biçimde sabitlenmelidir. Çocuğu, çoğu kazanın meydana geldiği kısa gezilerde bile mutlaka geliştirilmiş çocuk koltuğunda sabitleyin. Çocuklar, geliştirilmiş çocuk koltuğu sisteminde gözetimsiz bırakılmamalıdır. Bakım, onarım ve parça değişimiyle ilgili sorunlar için dağıtıcıya danışın. Doğru kurulum yalnızca ISOFIX bağlayıcıları kullanılarak yapılır. Geliştirilmiş çocuk koltuğu sisteminin sert ve plastik parçalarının, hareketli bir koltuğa veya aracın bir kapısına sıkışmayacak şekilde yerleştirilip monte edilmeleri gerektiğine dikkat edin. ISOFIX kılavuzlarının kirli olup olmadığını sıklıkla kontrol edin ve gerekirse temizleyin. İçlerine kir, toz, yiyecek parçaları vb. girerse güvenilirlik olumsuz etkilenebilir. Geri sekme çubuğu kullanılmalıdır. Lütfen bu geliştirilmiş çocuk koltuğunu güneş altında bırakmayın; aksi durumda çocuğun cildi için çok ısınabilir. Çocuğu içine yerleştirmeden önce geliştirilmiş çocuk koltuğunu mutlaka dokunarak kontrol edin. Aracınıza düzgün biçimde kurulabildiğinden emin olmak için lütfen bu geliştirilmiş çocuk koltuğunu satın almadan önce kontrol edin. Uzun bir süre kullanılmayacaksa veya normal kullanımda değilse, bu geliştirilmiş çocuk koltuğunu araç koltuğundan çıkarın. Bir kazada şiddetli zorlanmalara maruz kaldığında bu geliştirilmiş çocuk koltuğu değiştirilmelidir. Bir kaza, üzerlerinde göremeyebileceğiniz hasara neden olabilir. Geliştirilmiş çocuk koltuğu sistemi üreticinin tedarik ettiği tekstil malzemeler ve aksesuarlarla birlikte kullanılmalıdır. Tekstil malzemeler güvenlik performansı açısından çocuk koltuğu sisteminin ayrılmaz bir parçasıdır. Arkaya bakan geliştirilmiş çocuk koltuğu sistemlerini, aktif öne bakan hava yastığı takılı iken KULLANMAYIN. Ölüm veya ciddi yaralanma meydana gelebilir.

TRTip onay yetkilisinin onayı olmadan cihazda herhangi bir değişiklik veya ekleme YAPMAYIN. Kullanıcı, gelişmiş çocuk koltuğu üreticisinin sağladığı kurulum talimatlarını yakından takip etmelidir. Hasarlı veya eksik parçaları varsa bu geliştirilmiş çocuk koltuğunu KULLANMAYIN. Omuz kayışları ve bacaklar arasındaki kasık kayışıyla doğru ve güvenli biçimde bağlanmasını engelleyeceğinden, çocuğunuza geniş/büyük beden kıyafetler GİYDİRMEYİN. Geliştirilmiş çocuk koltuğunuzun önündeki yük ayağı bölgesine hiçbir nesne KOYMAYIN. Talimatlarda açıklananların ve geliştirilmiş çocuk koltuğunda belirtilenlerin dışında yük taşıma temas noktaları KULLANMAYIN. Çocuğunuzun güvenliğini tehlikeye atacak yapısal hasarı olabileceği için, ikinci el veya kullanım geçmişini bilmediğiniz bir geliştirilmiş çocuk koltuğunu ASLA kullanmayın. Geliştirilmiş çocuk koltuğunu araçta veya çocuğu geliştirilmiş çocuk koltuğunda sabitlemek için ASLA ip ya da benzeri nesneler kullanmayın. Çocuk koltuğu bu konumlardan birinde kullanıldığında, onaylı tüm araçlara sığmayabilir. Ürün Kullanımı Bu geliştirilmiş çocuk koltuğunu, aracın gidiş yönüne göre yanlara veya arkaya dönük araç koltuklarına KURMAYIN. (1)-1 Arkaya bakan geliştirilmiş çocuk koltuğu sistemlerini, aktif öne bakan hava yastığı takılı iken KULLANMAYIN. Ölüm veya ciddi yaralanma meydana gelebilir. (1)-2 Daha fazla bilgi için lütfen aracın kullanıcı kılavuzuna başvurun. Bu geliştirilmiş çocuk koltuğunun arka araç koltuğuna takılması önerilir. (1)-3 Bu geliştirilmiş çocuk koltuğu, i-Size ISOFIX tutturma noktaları bulunan araç koltukları için uygundur. (2) Bu geliştirilmiş çocuk koltuğunu kurulum sırasında hareket edebilen araç koltuklarına TAKMAYIN. Montaj 1 Saklama bölmesinde katlı durumda olan yük ayağını açın. (3) 2 ISOFIX kılavuzlarını ISOFIX tutturma noktalarına takın. (4) ISOFIX kılavuzları, araç koltuğunun yüzeyini yırtılmaktan koruyabilir. Aynı zamanda ISOFIX bağlayıcılarını da yönlendirirler. 3 Tabanın iki yanındaki ISOFIX ayar düğmesine basın, ardından ISOFIX bağlayıcılarını çıkarın. (5) 4 ISOFIX bağlayıcılarını ISOFIX kılavuzlarıyla hizalayıp, her iki ISOFIX bağlayıcısını ISOFIX tutturma noktalarına geçirin. (6)

NORR talimatı NORR talimatı

TRHer iki ISOFIX bağlayıcının da ISOFIX tutturma noktalarına sıkıca takıldığından emin olun. İki tık sesi duyulmalı ve her iki ISOFIX bağlayıcıdaki göstergelerin renkleri tamamen yeşil olmalıdır. (6)-1 Her iki ISOFIX bağlayıcısını çekerek, geliştirilmiş çocuk koltuğunun güvenli bir şekilde takıldığını kontrol edin. 5 ISOFIX için 9 tane ayarlanabilir konum vardır. ISOFIX serbest bırakma düğmesine basın ve tabanı araç koltuğuna dayanana kadar geri itin. 6 Geliştirilmiş çocuk koltuğu araç koltuğuna yerleştirdikten sonra yük ayağını yere kadar uzatın. (7) Doğru biçimde takıldığında, yük ayağı göstergesi yeşil renktedir; kırmızı renkte olması yanlış takıldığı anlamına gelir. (7)-3 Yük ayağında 24 konum vardır. Yük ayağı göstergesinin kırmızı renkte olması, yük ayağının yanlış konumda bulunduğunu gösterir. Geliştirilmiş çocuk koltuğunun ön tarafını aşağı doğru bastırarak yük ayağının sabit olduğundan emin olun. Yük ayağını kısaltmak için, yük ayağı serbest bırakma düğmesini sıkıp yük ayağını yukarı doğru çekin. 7 Geliştirilmiş çocuk koltuğunu araçtan çıkarmak için, ISOFIX ayarı düğmesine (5)-1 basın ayarı düğmelerine ve tabanı koltuktan çekin; ardından ISOFIX konnektörlerindeki düğmeyi ve ISOFIX bağlayıcıların üzerindeki ikincil kilidi sıkıştırırken tabanı koltuktan çekin. (8) 8 ISOFIX ayarlama düğmesine basarak ISOFIX’i ayarlayın. (9) Tamamen monte edilen geliştirilmiş çocuk koltuğu (10) şeklinde gösterilmiştir. Otomatik Kenetlenen Yan Darbe Kalkanı Kullanımı En yüksek yan darbe güvenliği için yan darbe kalkanının açık konumda kilitlendiğinden emin olun. 1 Kayış takımı tokası konuma geri getirildiğinde ve kayış takımı sıkıştırıldığında her iki taraf açılarak yan darbe kalkanları otomatik olarak etkinleştirilir. (11) ÖNEMLİ: Yan darbe koruma elemanlarının açılmasının, çocuğun zaten yeterince sıkı bağlandığı anlamına gelmediğini UNUTMAYIN . 2 Daha fazla oturma alanı sağlamak gerekirse, araç kapısının ters tarafındaki yan darbe kalkanı kapatılabilir. Aracın dış kısmına en yakın olan taraf her zaman açık konumda olmalıdır. (12) 3 Yan darbe koruma elemanı, (13) numaralı resimde gösterildiği gibi elle açılabilir. Yatırma Ayarı Yatırma ayarı düğmesini sıkıp (14)-1 geliştirilmiş çocuk koltuğunu uygun konuma ayarlayın. Yatırma açıları (14) ile gösterildiği gibidir. Yatırdıktan sonra lütfen yük ayağı konumunu tekrar kontrol edin. Bebek modu için 7 tane yatırma açısı vardır.

TRYalnız Arkaya Dönük Mod Arkaya Dönük Çocuğun boyu 40-105 cm/ Çocuğun kilosu ≤ 18kg Yaslanma konumu Pozisyon 1-7 1 Koltuğu aracın arkasına doğru çevirmek için döndürme düğmesine basın. (15) Lütfen dönüş kolaylığı için koltuğu 3 ila 7 arasındaki pozisyonlara yatırın. 2 Arkaya bakan mod (16) şeklinde monte edilir. ISOFIX bağlayıcılar, ISOFIX tutturma noktalarına takılmalı ve kilitlenmelidir. (16)-1 Yük ayağı doğru takılmalı ve göstergesi yeşil olmalıdır. (16)-2 Kafa Desteği ve Omuz Kayışları İçin Yükseklik Ayarı Omuz kayışı kemerlerinin uygun yüksekliğe ayarlandığını kontrol edin. Kafa desteği ayar kolunu (17) sıkarken , 8 konumdan birine geçinceye kadar kafa desteğini yukarı veya aşağı doğru çekin. Kafa desteği konumları (18) ile gösterildiği gibidir. Omuz kayışları çocuğunuzun omuzlarına (19) en yakın noktada olmalı, ancak omuz hizasının (20) üzerinde olmamalıdır. Omuz kemeri kayışları uygun yükseklikte değilse, çocuk, bir çarpma anında geliştirilmiş çocuk koltuğundan fırlayabilir. Çocuğu Sabitleme Bebeği daha kolay yerleştirmek veya almak için koltuğu koltuğu yana çevirin. (26) Çocuk koltuğa yerleştirildikten sonra, omuz kayışlarının uygun yükseklikte olup olmadığını kontrol edin Lütfen bebeği sabitledikten sonra koltuğu arkaya doğru döndürün ve kilitleyin. 1 Geliştirilmiş çocuk koltuğunun önündeki kemer ayar düğmesine basarken, geliştirilmiş çocuk koltuğunun iki omuz kayışını çekin. (21) 2 Kırmızı düğmeye basarak kayışın tokasını açın. (22) 3 Bebeği yerleştirmeyi kolaylaştırmak için, koltuğun her iki tarafındaki tokaları tutturun. (23) 4 Bebek Eklentisi Kullanın. Bebek eklentisi çocukları korumak içindir. (24)

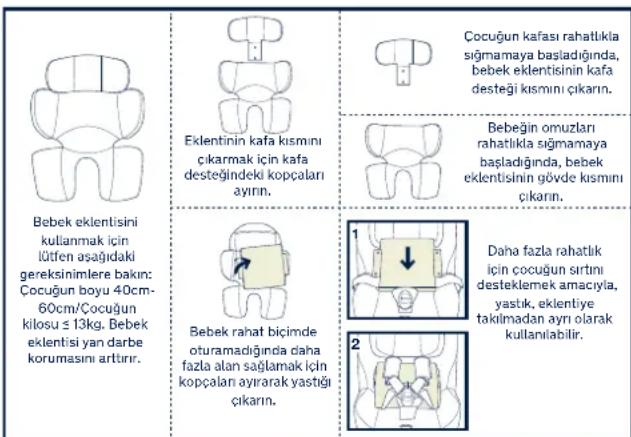

Çocuğun kafası rahatlıkla sığmamaya başladığında, bebek eklentisinin kafa desteği kısmını çıkarın.Bebek eklentisini kullanmak için lütfen aşağıdaki gereksinimlere bakın: Çocuğun boyu 40cm-60cm/Çocuğun kilosu ≤ 13kg. Bebek eklentisi yan darbe korumasını arttırır.Eklentinin kafa kısmını çıkarmak için kafa desteğindeki kopçaları ayırın.Bebek rahat biçimde oturamadığında daha fazla alan sağlamak için kopçaları ayırarak yastığı çıkarın. Bebeğin omuzları rahatlıkla sığmamaya başladığında, bebek eklentisinin gövde kısmını çıkarın. Daha fazla rahatlık için çocuğun sırtını desteklemek amacıyla, yastık, eklentiye takılmadan ayrı olarak kullanılabilir.

TR5 Çocuğu geliştirilmiş çocuk koltuğuna yerleştirip tokayı takın. Lütfen (25) numaralı resme başvurun. 6 Ayar kayışını çekerek omuz kayışlarını sıkın. (26) Kemer takımını uygun şekilde sıktığınızdan ve kayış gevşekliğini giderdiğinizden emin olun. Kemerin çok gevşek olması koltuğun güvenlik performansını düşürür. Tekstil Malzemelerini Ayırma

Tokayı açın (27) ve bebek eklentisini çıkarın. 2 Kopçaları açın. (28) 3 Omuz kayışı kılıfını çıkarmak için kanca ve halka tutturucuları ayırın. (29) 4 Omuz kayışlarının arkasında bulunan ana koltuk pedindeki kopçaları açın. (30) 5 Kasık kayışını kasık kayış açıklığından itin. (31) 6 Omuz kayışlarını baş desteğinin altındaki kanadın arkasına yerleştirin. (32) 7 Kafa desteğinin arkasındaki elastik bantları açın ve kafa desteği tekstil malzemelerini çıkarın. (33) (34) 8 Tekstil malzemelerini çıkarın. (35) Kışlık ve yazlık tekstil malzemelerini monte etmek için yukarıdaki adımları ters yönde izleyin. Lütfen talimat kılavuzunu geliştirilmiş çocuk koltuğunun en altındaki saklama gözünde (36) muhafaza edin. Temizlik ve Bakım Takozu eklentiden çıkardıktan sonra lütfen çocuğun erişemeyeceği bir yerde saklayın. Alt koltuk minderini ve üst koltuk kaplamasını 30°C'nin altındaki soğuk suyla yıkayın. Yumuşak eşyaları ütülemeyin. Tekstil malzemelerinde ağartıcı kullanmayın veya kuru temizlemeye vermeyin. Geliştirilmiş çocuk koltuğunu yıkamak için, seyreltilmemiş deterjan, gaz ya da başka bir organik çözelti kullanmayın. Ürüne zarar verebilir. Sadece hafif deterjan, su ile birlikte yumuşak bir bez kullanarak geliştirilmiş çocuk koltuğunun kabuğunu ve kayışları temizleyin. Fazla kuvvet uygulayarak kurutmak için tekstil malzemelerini bükmeyin. Tekstil malzemelerinde kırışıklık bırakabilir. Lütfen tekstil malzemelerini gölgede asılı olarak kurutun. Uzun süre kullanılmayacaksa, lütfen geliştirilmiş çocuk koltuğunu araç koltuğundan çıkarın. Geliştirilmiş çocuk koltuğunu çocuğunuzun erişemeyeceği serin ve kuru bir yere koyun. NUNA International B.V. Nuna ve ilgili tüm logolar ticari markalardır.
