MANUALE UTENTE Norr Nuna

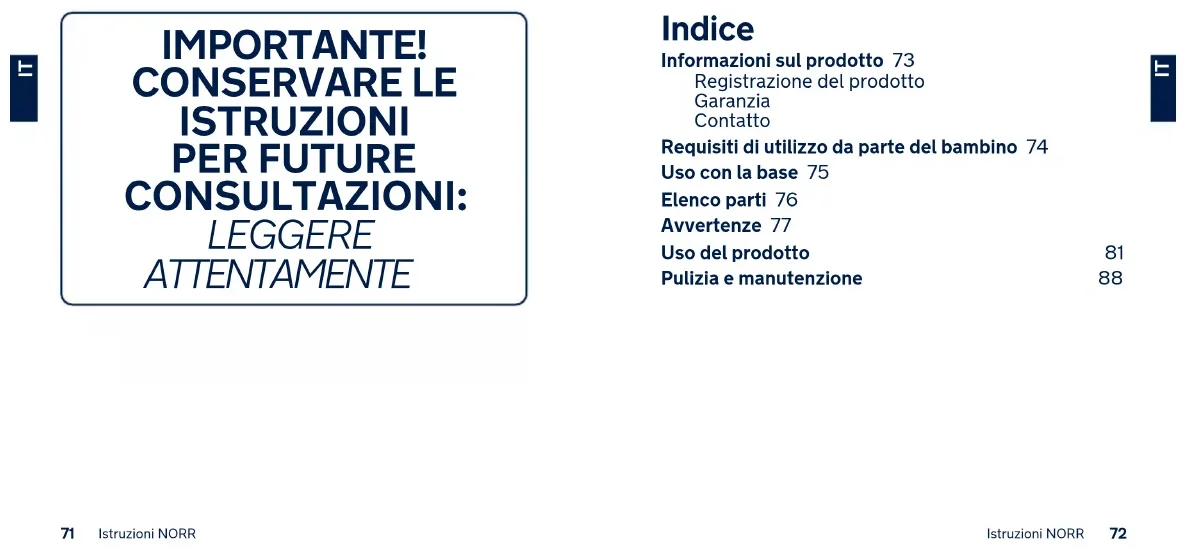

NLIMPORTANTE! CONSERVARE LE ISTRUZIONI PER FUTURE CONSULTAZIONI: LEGGERE ATTENTAMENTE Indice Informazioni sul prodotto 73 Registrazione del prodotto Garanzia Contatto Requisiti di utilizzo da parte del bambino 74 Uso con la base 75 Elenco parti 76 Avvertenze 77 Uso del prodotto 81 Pulizia e manutenzione 88

Istruzioni NORR Istruzioni NORR

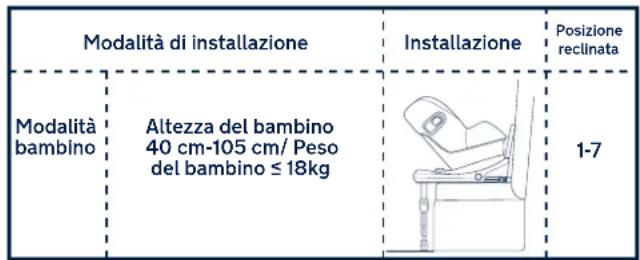

ITInformazioni sul prodotto Numero modello: ____________________________________________________ Prodotto in (data): ___________________________________________________ Registrazione del prodotto Inserire le precedenti informazioni. Numero modello e Prodotto in (data) si trovano sul fondo del NORR. Per registrare il prodotto, visitare il sito: www.nunababy.com Fare clic sul link “Registra dispositivo” nella homepage. Garanzia Abbiamo progettato appositamente i nostri prodotti di alta qualità in modo che crescano con il bambino e con la famiglia. Poiché crediamo nel nostro prodotto, i meccanismi sono coperti da una garanzia personalizzata per prodotto che comincia dal giorno dell'acquisto. Al momento di contattarci, sono necessari la prova d'acquisto, il numero di modello e la data di produzione. Per informazioni sulla garanzia, visitare il sito: www.nunababy.com Fare clic sul link “Garanzia” nella homepage. Recapito Per la sostituzione di parti, manutenzione o domande sulla garanzia, contattare il dipartimento di assistenza al cliente. [e-mail] www.nunababy.com Requisiti di utilizzo da parte del bambino Questo prodotto è adatto per l’uso con bambini con i seguenti requisiti: Modalità contraria al senso di marcia: Altezza del bambino 40 cm-105 cm/ Peso del bambino ≤ 18kg Modalità di installazione Modalità bambino Altezza del bambino 40 cm-105 cm/ Peso del bambino ≤ 18kg Installazione Posizione reclinata 1-7

Istruzioni NORR Istruzioni NORR

ITUso con la base 1 In conformità alla Normativa UN N. 129/03, il sistema di ritenuta per bambini migliorato con base è un sistema universale ISOFIX e deve essere montato con attacchi ISOFIX. 2 È un sistema di ritenuta per bambini migliorato ”i-Size”. È omologato alla Normativa UN N. 129, per l’uso a bordo dei veicoli compatibili i-Size nelle posizioni di seduta indicate dal produttore nel manuale dell’utente del veicolo. 3 In caso di dubbi, consultare il produttore o il rivenditore del sistema di ritenuta per bambini migliorato. i-Size UNIVERSALISOFIXContro marcia40cm-105cm/≤18kg030537NormativaUN. N. 129/03 1 Poggiatesta 2 Inserto per neonati 3 Imbottitura 4 Regolatore 5 Pulsante di rotazione 6 Pulsante di regolazione ISOFIX 7 Pulsante di regolazione supporto 8 Supporto 9 Pulsante di regolazione supporto 10 Pulsante di regolazione dell’inclinazione 11 Bretelle 12 Barra antirimbalzo 13 Attacco ISOFIX 14 Leva di regolazione poggiatesta 15 Protezione da impatto laterale a innesto automatico 16 Indicatore supporto 17 Guide ISOFIX

imbottitura 19 Supporto fibbia Elenco componenti

Istruzioni NORR Istruzioni NORR

ITAVVERTENZA Il supporto deve essere a contatto con il pianale del veicolo e le bretelle che trattengono il bambino devono essere adattate al suo corpo. Le cinghie non devono essere attorcigliate. Dopo aver messo il bambino nel sistema di ritenuta per bambini, utilizzare correttamente la cintura di sicurezza. È estremamente importante che la cinghia addominale sia indossata in basso in modo da sostenere il bacino. I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente. Fissare il sistema di ritenuta per bambini migliorato, anche per brevi viaggi, ovvero quando si verificano la maggior parte degli incidenti. Non lasciare i bambini incustoditi nel sistema di ritenuta per bambini migliorato. Rivolgersi al rivenditore per problemi relativi a manutenzione, riparazione e sostituzione dei pezzi. Una corretta installazione è consentita solo con agganci ISOFIX. Fare in modo che gli oggetti rigidi e le parti in plastica del sistema di ritenuta per bambini migliorato siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo. Controllare frequentemente la presenza di sporcizia nelle guide ISOFIX e pulirle se necessario. L’affidabilità può essere ridotta dalla penetrazione di sporcizia, polvere, residui di cibo, ecc. Occorre utilizzare la barra antirimbalzo. Tenere il sistema di ritenuta per bambini migliorato lontano dalla luce del sole per evitare di causare ustioni alla pelle del bambino. Toccare sempre il sistema di ritenuta per bambini migliorato prima di far sedere il bambino. Prima di acquistare questo sistema di ritenuta per bambini migliorato, assicurarsi che possa essere installato correttamente nel veicolo. Rimuovere questo sistema di ritenuta per bambini migliorato dal sedile del veicolo se non è in uso per un periodo di tempo prolungato o se non viene usato frequentemente.

Istruzioni NORR Istruzioni NORR

ITIl sistema di ritenuta del bambino migliorato deve essere sostituito se è stato sottoposto a violenti sollecitazioni in caso di incidente. Un incidente può causare danni impossibili da notare. Il sistema di ritenuta per bambini migliorato deve essere utilizzato con il rivestimento imbottito e gli accessori in dotazione. Il rivestimento imbottito costituisce parte integrante del sistema di ritenuta per bambini per garantire prestazioni di sicurezza. NON usare sistemi di ritenuta per bambini migliorati in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo. Potrebbero verificarsi lesioni gravi o il decesso. NON effettuare modifiche o aggiunte al dispositivo senza l’approvazione dell’autorità di omologazione. L’utente deve seguire attentamente le istruzioni di installazione fornite dal produttore del sistema di ritenuta per bambini migliorato. NON utilizzare questo sistema di ritenuta per bambini migliorato se presenta danni o parti mancanti. NON vestire il bambino con indumenti troppo grandi, in quanto si potrebbe impedire al bambino di essere correttamente e saldamente allacciato con le bretelle e la cintura spartigambe. NON collocare oggetti sulla superficie del supporto, davanti al sistema di ritenuta per bambini migliorato. NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul sistema di ritenuta per bambini migliorato. NON utilizzare un sistema di ritenuta per bambini migliorato di seconda mano o del quale non si conoscono i precedenti perché potrebbe avere danni strutturali che mettono in pericolo la sicurezza del bambino. NON utilizzare corde o simili per fissare il sistema di ritenuta per bambini migliorato nel veicolo o bloccare il bambino nel sistema di ritenuta migliorato. Il sistema di ritenuta per bambini potrebbe non essere adatto a tutti i veicoli approvati se utilizzato in una di queste posizioni.

Istruzioni NORR Istruzioni NORR

ITUso del prodotto NON installare questo sistema di ritenuta per bambini migliorato su sedili dei veicoli rivolti lateralmente o verso la parte posteriore rispetto al senso di marcia del veicolo. (1)-1 NON usare sistemi di ritenuta per bambini migliorati in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo. Potrebbero verificarsi lesioni gravi o il decesso. (1)-2 Per ulteriori informazioni, fare riferimento al manuale del veicolo. Si raccomanda di installare questo sistema di ritenuta per bambini migliorato sul sedile posteriore del veicolo. (1)-3 Questo sistema di ritenuta per bambini migliorato è adatto per sedili dei veicoli con punti di ancoraggio i-Size ISOFIX. (2) NON installare questo sistemfa di ritenuta per bambini migliorato su sedili dei veicoli che si sono rivelati instabili durante l’installazione. Installazione 1 Estrarre il supporto dal vano. (3) 2 Montare le guide ISOFIX con i punti di ancoraggio ISOFIX. (4) Le guide ISOFIX possono proteggere la superficie del sedile del veicolo dalla torsione. Guideranno inoltre gli attacchi ISOFIX. 3 Premere il pulsante di regolazione ISOFIX su entrambi i lati della base, quindi estrarre gli attacchi ISOFIX. (5) 4 Allineare gli attacchi ISOFIX con le guide ISOFIX, quindi fare clic su entrambi gli attacchi ISOFIX nei punti di ancoraggio ISOFIX. (6) Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai relativi punti di ancoraggio ISOFIX. Si devono avvertire due clic e il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. (6)-1 Assicurarsi che il sistema di ritenuta per bambini migliorato sia installato saldamente tirando entrambi gli attacchi ISOFIX. 5 ISOFIX può essere regolato in 9 posizioni. Premere il pulsante di sgancio ISOFIX e spingere di nuovo la base contro il sedile del veicolo finché non è stretta. 6 Dopo aver posizionato il sistema di ritenuta per bambini migliorato sul sedile del veicolo, aprire il supporto sul pianale. (7) L'indicatore del supporto è verde quando è installato correttamente; se è rosso significa che è installato in modo non corretto. (7)-3 Il supporto presenta 24 posizioni. Se l'indicatore del supporto è rosso significa che il supporto è in una posizione non corretta. Assicurarsi che il supporto sia fissato premendo la parte anteriore del sistema di ritenuta per bambini migliorato.

Istruzioni NORR Istruzioni NORR

ITPer accorciare il supporto, premere il pulsante di rilascio del supporto, quindi tirare il supporto verso l'alto. 7 Per togliere il sistema di ritenuta per bambini migliorato, premere il pulsante di sgancio ISOFIX (5)-1 e tirare la base in direzione opposta al seggiolino, poi, premendo il pulsante e il bloccaggio secondario situati sugli agganci ISOFIX, rimuovere dal veicolo. (8) 8 Premere il pulsante di sgancio ISOFIX per riporre l’attacco ISOFIX. (9) Il sistema di ritenuta per bambini migliorato completamente montato viene mostrato in (10). Protezione da impatto laterale a innesto automatico Assicurarsi che la protezione da impatto laterale sia bloccata in posizione di apertura per la massima sicurezza in caso di impatto laterale. 1 Le protezioni da impatto laterali si attivano automaticamente quando la fibbia della cintura viene riportata in posizione e la cintura viene stretta, entrambi i lati vengono aperti automaticamente. (11) IMPORTANTE: Aprire la protezione da impatto laterale NON significa che il bambino sia già abbastanza stretto. 2 La protezione da impatto laterale di fronte alla porta del veicolo può essere chiusa per consentire più spazio di seduta, se necessario. Il lato più vicino all’esterno del veicolo deve essere sempre in posizione di apertura. (12) 3 La protezione da impatto laterale può essere aperta manualmente, come mostrato in (13). Regolazione della reclinazione Premere il pulsante di regolazione della reclinazione (14) -1, per regolare il sistema di ritenuta per bambini migliorato nella posizione corretta. Gli angoli di reclinazione sono mostrati in (14). Ricontrollare la posizione del supporto dopo la reclinazione. Vi sono 7 angoli di reclinazione per la modalità bambino. Solo modalità contraria al senso di marcia Contro marcia Altezza del bambino 40 cm-105 cm/ Peso del bambino ≤18 kg Posizione reclinata Posizione 1-7 1 Premere il pulsante di rotazione per ruotare il seggiolino rivolto contro marcia. (15) Reclinare lo schienale in modo che si trovi nelle posizioni da 3 a 7 per agevolare la rotazione. 2 Modalità contraria al senso di marcia, assemblata come mostrato in (16).

Istruzioni NORR Istruzioni NORR

ITGli attacchi ISOFIX devono essere fissati e bloccati sui punti di ancoraggio ISOFIX. (16)-1 Il supporto deve essere installato correttamente con l'indicatore verde. (16)-2 Regolazione dell'altezza del poggiatesta e delle bretelle Controllare che le bretelle siano all’altezza appropriata. Tirare la leva di regolazione del poggiatesta (17), quindi tirare verso l’alto o spingere verso il basso il poggiatesta, finché non scatta in una delle 8 posizioni. Le posizioni del poggiatesta sono mostrate in (18). Le bretelle devono trovarsi all’altezza delle spalle dei bambini (19), ma non oltre la linea delle spalle. (20) Se le bretelle non sono all’altezza adeguata, in caso di incidente il bambino potrebbe essere espulso dal sistema di ritenuta per bambini migliorato. Bloccaggio del bambino Ruotare il seggiolino di lato per consentire di sistemare o estrarre il bambino. (26) Una volta sistemato il bambino nel seggiolino, verificare che le cinture per le spalle siano all'altezza adeguata. Ruotare il seggiolino all’indietro e bloccarlo dopo aver fissato il bambino. 1 Premendo il pulsante di regolazione situato sulla parte anteriore del sistema di ritenuta per bambini migliorato, tirare le due bretelle. (21)

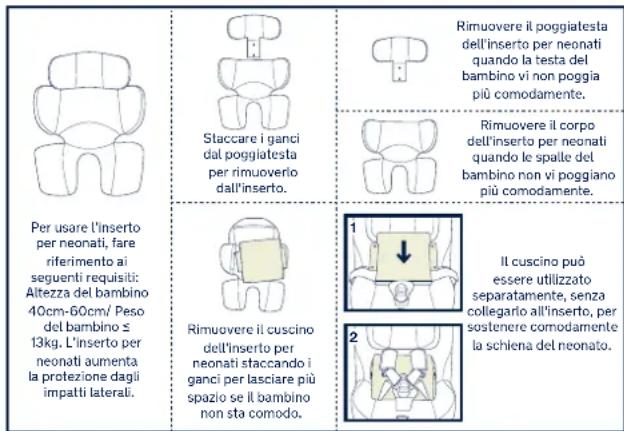

Rimuovere il poggiatesta dell'inserto per neonati quando la testa del bambino vi non poggia più comodamente.Per usare l’inserto per neonati, fare riferimento ai seguenti requisiti: Altezza del bambino 40cm-60cm/ Peso del bambino ≤ 13kg. L’inserto per neonati aumenta la protezione dagli impatti laterali.Staccare i ganci dal poggiatesta per rimuoverlo dall'inserto. Rimuovere il cuscino dell'inserto per neonati staccando i ganci per lasciare più spazio se il bambino non sta comodo.Rimuovere il corpo dell'inserto per neonati quando le spalle del bambino non vi poggiano più comodamente.Il cuscino può essere utilizzato separatamente, senza collegarlo all'inserto, per sostenere comodamente la schiena del neonato. 2 Sganciare la fibbia delle bretelle premendo il pulsante rosso. (22) 3 Fissare le fibbie su entrambi i lati del sedile, per agevolare il posizionamento del bambino. (23) 4 Utilizzare l'inserto per neonati. L'inserto per neonati serve come protezione. (24) 5 Mettere il bambino nel sistema di ritenuta per bambini migliorato e agganciare la fibbia. Fare riferimento a (25). 6 Stringere le bretelle, tirando il regolatore. (26) Assicurarsi di serrare correttamente la cintura ed eliminare tutto il gioco. Le cinture troppo allentate riducono le prestazioni di sicurezza del sedile.

Istruzioni NORR Istruzioni NORR

ITPulizia e manutenzione Dopo aver rimosso il fermo dall'inserto, conservarlo lontano dalla portata dei bambini. Lavare l'imbottitura e la fodera con acqua fredda sotto i 30°C. Non stirare il rivestimento imbottito. Non candeggiare e non lavare a secco il rivestimento imbottito. Non usare un detergente non diluito, benzina o altri solventi organici per lavare il sistema di ritenuta per bambini migliorato. Potrebbe danneggiare il prodotto. Utilizzare solo un detergente neutro, acqua e un panno morbido per pulire la scocca, l'impugnatura, le cinture e la base del sistema di ritenuta per bambini migliorato. Non attorcigliare il rivestimento imbottito per asciugare con grande forza. Si potrebbero lasciare grinze sul rivestimento imbottito. Appendere il rivestimento imbottito all'ombra per asciugare. Rimuovere il sistema di ritenuta per bambini migliorato dal sedile del veicolo se non viene usato per un lungo periodo di tempo. Sistemare il sistema di ritenuta per bambini migliorato in un luogo fresco e asciutto e inaccessibile al bambino. NUNA International B.V. Nuna e tutti i logo associati sono marchi di fabbrica. Rimozione del rivestimento imbottito 1 Aprire la fibbia (27) e rimuovere l’inserto per neonati. 2 Aprire i ganci. (28) 3 Sganciare il gancio e la chiusura in velcro per rimuovere la copertura della bretella. (29) 4 Staccare i ganci dell’imbottitura principale dietro le cinture per le spalle. (30) 5 Infilare la cintura spartigambe attraverso la relativa fessura. (31) 6 Spostare le bretelle dietro l’aletta sotto il poggiatesta. (32) 7 Sganciare l’elastico sulla parte posteriore del poggiatesta per rimuovere il rivestimento imbottito. (33)(34) 8 Rimuovere il rivestimento imbottito. (35) Per montare il rivestimento imbottito invernale ed estivo eseguire i passaggi di cui sopra al contrario. Conservare il manuale di istruzioni nella tasca laterale situata sul fondo del sistema di ritenuta per bambini migliorato (36).
