MANUALE UTENTE Base next Nuna

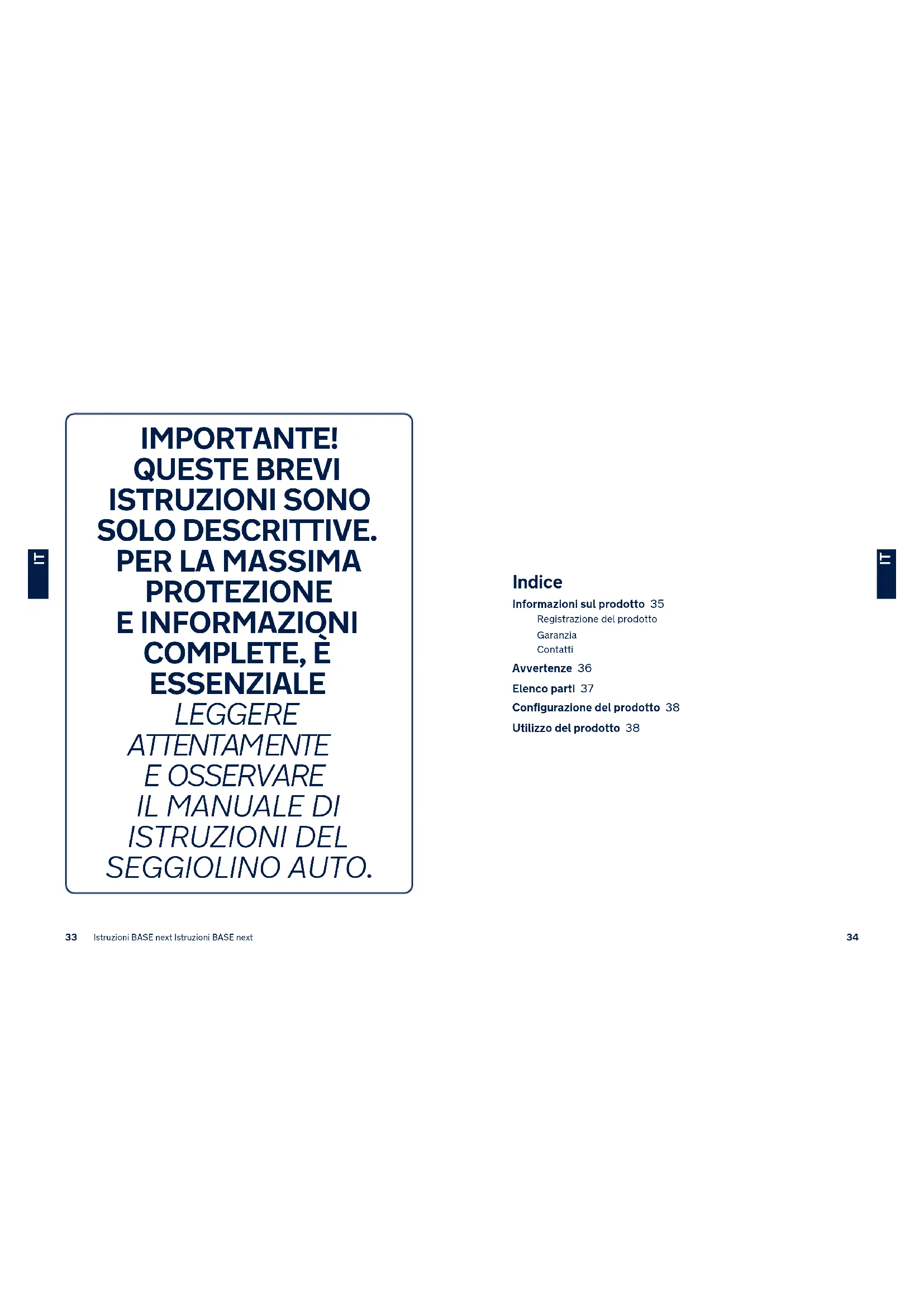

IMPORTANTE! QUESTE BREVI ISTRUZIONI SONO SOLO DESCrittIVE. PER LA MASSIMA PROTEZIONE E INFORMAZIONI COMPLETE, È ESSENZIALE

LEGGERE ATTENTAMENTE E OSSERVARE IL MANUALE DI ISTRUZIONI DEL SEGGIOLINO AUTO.

Indice

Informazioni sul prodotto 35

Registrazione del prodotto

Garanzia

Contatti

Avvertenze 36

Elenco parti 37

Configurazione del prodotto 38

Utilizzo del prodotto 38

Informazioni sul prodotto

Numero modello:

Data di produzione:

Registrazione del prodotto

Inserire le precedenti informazioni. Numero modello e data di produzione si trovano sulla parte inferiore della base BASE next.

Per registrare il prodotto, visitare il sito:

www.nunababy.com

Fare clic sul link "Registra dispositivo" nella homepage.

Garanzia

Abbiamo progettato appositamente i nostri prodotti di alta qualità in modo che crescano con il bambino e con la famiglia. Poiché crediamo nel nostro prodotto, i meccanismi sono coperti da una garanzia personalizzata per prodotto che comincia dal giorno dell'acquisto. Al momento di contattarci, sono necessari la prova d'acquisto, il numero di modello e la data di produzione.

Per informazioni sulla garanzia, visitare il sito: www.nunababy.com

Fare clic sul link "Garanzia" nella homepage.

Contatto

Per la sostituzione di parti, manutenzione o domande sulla garanzia, contattare il dipartimento di assistenza al cliente.

[e-mail]

www.nunababy.com

AVVERTENZE

La mancata osservanza delle seguenti avvertenze e istruzioni potrebbe causare lesioni gravi o decesso.

Per una protezione adeguata del bambino, è importante utilizzare e installare BASE next secondo le istruzioni fornite in questo manuale.

BASE next è compatibile con PIPA next* / ARRA next / TODL next / CARI next.

*Per utilizzare con PIPA next, controllare se il marchio di seguito è sul fondo della scocca.

Queste brevi istruzioni sono solo descrittive. Per la massima protezione e informazioni complete, è essenziale leggere attentamente e osservare il manuale di istruzioni del seggiolino auto:

Fare riferimento al manuale di istruzioni di PIPA next per l'installazione di PIPA next.

Fare riferimento al manuale di istruzioni di ARRA next per l'installazione di ARRA next.

Fare riferimento al manuale di istruzioni di TODL next per l'installazione di TODL next.

Fare riferimento al manuale di istruzioni di CARI next per l'installazione di CARI next.

Elenco parti

Assicurarsi che tutti i pezzi siano disponibili prima dell'assemblaggio. Se manca qualche pezzo, contattare il rivenditore locale. Per l'assemblaggio non è necessario nessun attrezzo.

1 Pulsante di regolazione ISOFIX

5 Guide ISOFIX

2 Pulsante di rilascio del dispositivo di ritenuta per bambini

6 Attacco ISOFIX

3 Supporto

7 Vano di conservazione del manuale di istruzioni

4 Pulsante di regolazione supporto

8 Pulsante di rotazione della culla portatile

Configurazione del prodotto

Dubbi sull'installazione

Questo dispositivo avanzato di ritenuta per bambini è adatto solo per sedili dei veicoli dotati di barre di attacco ISOFIX. (1)

NON installare questo dispositivo avanzato di ritenuta per bambini su sedili dei veicoli rivolti lateralmente o verso la parte posteriore rispetto al senso di marcia del veicolo. (2)

Utilizzo del prodotto

Installazione della base

1 - Fissare le guide ISOFIX alle barre di attacco ISOFIX (vedere il manuale di istruzioni del veicolo). (3) Le guide ISOFIX possono proteggere la superficie del sedile del veicolo dalla torsione. Possono anche guidare gli attacchi ISOFIX.
2 - Aprire il supporto dal vano.(4)
3 - Estendere gli attacchi ISOFIX premendo il pulsante di regolazione ISOFIX mentre si tira l'attacco. (5)
4 - Premere il pulsante di regolazione ISOFIX per regolare gli attacchi ISOFIX. Allineare gli attacchi ISOFIX con le guide ISOFIX, quindi fare clic su entrambi gli attacchi ISOFIX nelle barre di attacco ISOFIX. (6)

! Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati alle barre di attacco ISOFIX del veicolo. Si devono avvertire due clic e il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde (6)-1
! Assicurarsi che la base sia installata saldamente tirando entrambi gli attacchi ISOFIX.
5 - Dopo aver posizionato la base sul sedile del veicolo, aprire il supporto sul pianale (7). Quando il supporto è installato correttamente, il relativo indicatore viene visualizzato in verde. Viene visualizzato in rosso quando non è installato correttamente. (7)-2
! Il supporto presenta varie posizioni. Se l'indicatore del supporto è rosso significa che il supporto è in una posizione non corretta.

! Assicurarsi che il supporto sia a contatto con il pianale del veicolo.
! Premere il pulsante di regolazione supporto, quindi accorciarlo verso l'alto. (7)-1

La base completamente montata viene mostrata in (8).

! Gli attacchi ISOFIX devono essere fissati e bloccati sulle barre di attacco ISOFIX. (8)-1
! Il supporto deve essere installato correttamente con l'indicatore verde. (8)-2

Fissaggio del seggiolino auto alla base

1 - Spingere verso il basso il sistema di ritenuta per bambini migliorato nella base (9), se il sistema di ritenuta per bambini migliorato è fissato, l'indicatore del sistema di ritenuta per bambini migliorato è verde. (10)
! Controllare che il seggiolino auto sia bloccato sulla base tirando verso l'alto la maniglia.
2 - Premere il pulsante di regolazione ISOFIX e spingere la base indietro finché non viene a contatto con il retro del sedile del veicolo. (11)
3 - Tenere premuto il pulsante di rotazione per ruotare al fine di sistemare/togliere lateralmente il bambino in modo più semplice. (12)
4 - Per rilasciare il seggiolino auto, premere il tasto di rilascio del seggiolino auto (13)-1, quindi sollevare il seggiolino auto. (13)-2

Disinstallazione della base

1 - Per rimuovere la base, premere il pulsante di bloccaggio secondario (14)-1, quindi il pulsante (14)-2 sui connettori ISOFIX prima di rimuovere la base dal sedile del veicolo. (14)
2 - Per il trasporto, premere il pulsante di regolazione ISOFIX e spostare di nuovo gli attacchi ISOFIX nella posizione di conservazione. (15)

39 Istruzioni BASE next Istruzioni BASE next
