KÄYTTÖOHJE Base next Nuna

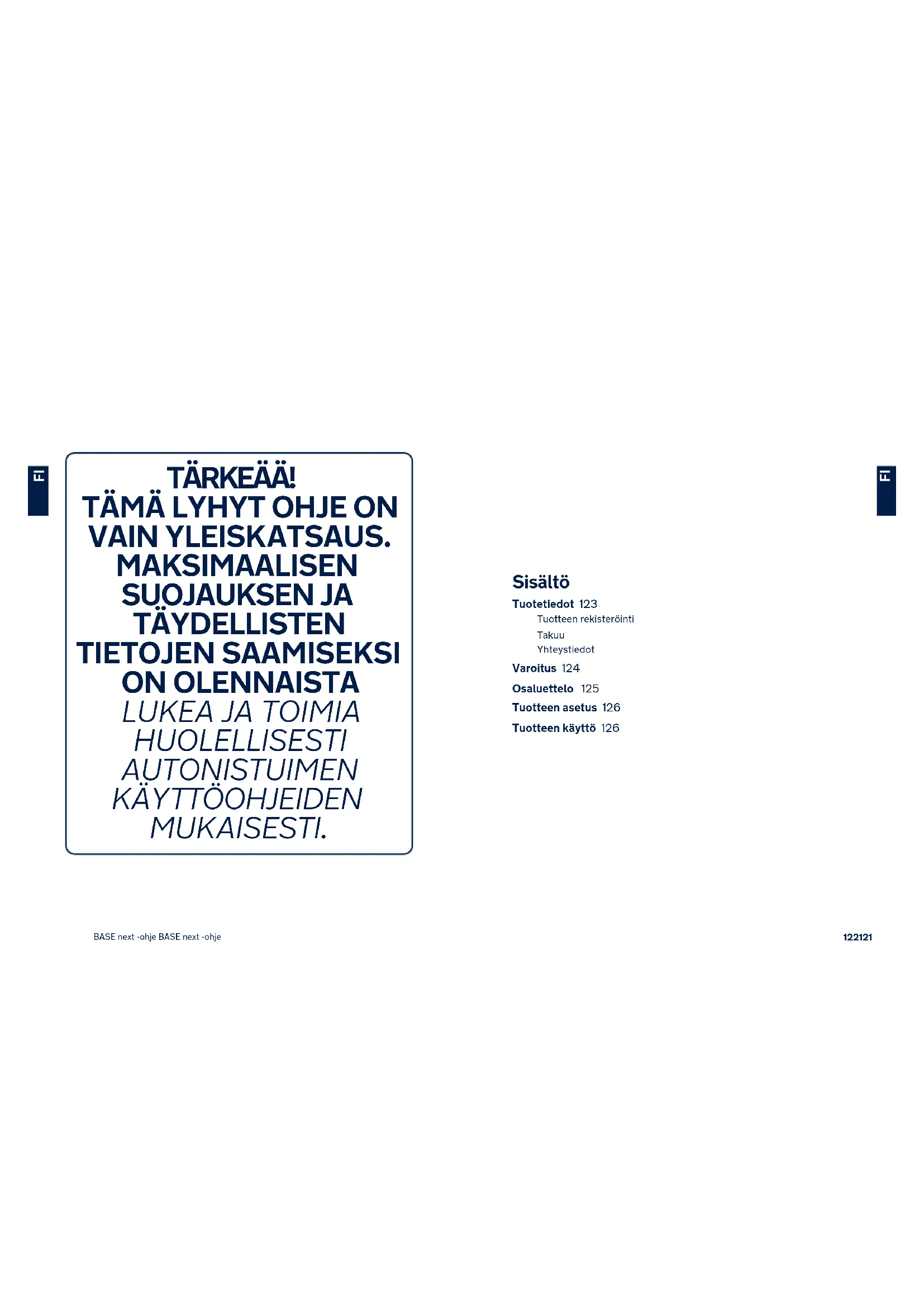

Sisältö Tuotetiedot 123 Tuotteen rekisteröinti Takuu Yhteystiedot Varoitus 124 Osaluettelo 125 Tuotteen asetus 126 Tuotteen käyttö 126 TÄRKEÄÄ!

Tuotetiedot Mallinumero: _____________________________________________________________________________________________________________ Valmistuspäivämäärä: ______________________________________________________________________________________________ Tuotteen rekisteröinti Anna seuraavat tiedot. Mallinumero ja valmistuspäivämäärä sijaitsevat BASE next -tuotteen pohjassa. Rekisteröidäksesi tuotteesi, siirry osoitteeseen: www.nunababy.com Napsauta aloitussivulla “Rekisteröi laite”-linkkiä. Takuu Olemme tarkoituksellisesti suunnitelleet korkealaatuiset tuotteemme niin, että ne voivat kasvaa sekä lapsesi että perheesi kanssa. Koska luotamme tuotteeseemme, laitteellamme on tuotekohtainen mukautettu takuu, joka alkaa tuotteen ostopäivästä. Pidä ostotosite, mallinumero ja valmistuspäivämäärää käsillä, kun otat meihin yhteyttä. Katso takuutiedot osoitteesta: www.nunababy.com Napsauta aloitussivulla “Takuu”-linkkiä. Yhteystiedot Ota yhteyttä vaihto-osiin, huoltoon ja lisätakuuseen liittyvissä kysymyksissä asiakaspalveluosastoomme. [e-mail] www.nunababy.com VAROITUS Näiden varoitusten ja ohjeiden huomiotta jättäminen voi johtaa vakavaan vammaan tai kuolemaan. Lapsen suojaamiseksi kunnolla, on tärkeää käyttää ja asentaa BASE next tässä käyttöoppaassa annettujen ohjeiden mukaisesti. BASE next on yhteensopiva PIPA next* - / ARRA next - / TODL next - / CARI next -tuotteen kanssa. *PIPA next -tuotteen kanssa käyttämiseksi, tarkista, onko rungon pohjassa seuraava moduulimerkki. Tämä lyhyt ohje on vain yleiskatsaus. Maksimaalisen suojauksen ja täydellisten tietojen saamiseksi on olennaista lukea ja toimia huolellisesti autonistuimen käyttöohjeiden mukaisesti: Katso PIPA next -käyttöoppaasta PIPA next -tuotteen asennusohje. Katso ARRA next -käyttöoppaasta ARRA next -tuotteen asennusohje. Katso TODL next -käyttöoppaasta TODL next -tuotteen asennusohje. Katso CARI next -käyttöoppaasta CARI next -tuotteen asennusohje. PIPA next40cm-83cm /≤13kg PIPA next + BASE nextR129-030549126125 BASE next -ohje BASE next -ohje

Osaluettelo Varmista ennen kokoamista, että kaikki osat ovat käytettävissä. Jos jokin osa puuttuu, ota yhteyttä paikalliseen jälleenmyyjään. Kokoamiseen ei tarvita työkaluja. 1 ISOFIX-säätöpainike 2 Lapsen turvaistuimen vapautuspainike 3 Tukijalka 4 Tukijalan säätöpainike 5 ISOFIX-ohjaimet 6 ISOFIX-liitin 7 Käyttöoppaan säilytyslokero 8 Kantoistuimen kiertopainike

Tuotteen asetus Asennuksessa huomioitavaa Tämä parannettu lapsen turvaistuinjärjestelmä on sopiva ajoneuvon istuimille, joissa on i-Size ISOFIX -kiinnityspisteet. (1) ÄLÄ asenna tätä parannettua lapsen turvaistuinta ajoneuvon istuimille, jotka ovat sivuttain tai taaksepäin ajoneuvon kulkusuuntaan nähden. (2) Tuotteen käyttö Alustan asennus

1 - Kiinnitä ISOFIX-ohjaimet ajoneuvon ISOFIX-kiinnitystankoihin (katso

ajoneuvon omistajan käsikirja). (3) ISOFIX-ohjaimet suojaavat ajoneuvon istuimen pintaa repeämisiltä. Ne myös ohjaavat ISOFIX-liittimiä.

2 - Taita tukijalka esiin varastolokerosta. (4)

3 - Laajenna ISOFIX-liittimiä painamalla ISOFIX-säätöpainiketta samalla

liittimestä vetäen. (5)

4 - Paina ISOFIX-säätöpainiketta säätääksesi ISOFIX-liitimiä. Kohdista

ISOFIX-liittimet ISOFIX-ohjaimien kanssa ja napsauta sitten molemmat ISOFIX-liittimet ISOFIX-kiinnitystankoihin. (6) Varmista, että molemmat ISOFIX-kiinnikkeet on kiinnitetty lujasti ajoneuvon ISOFIX-kiinnitystankoihin. Liitettäessä tulisi kuulua kaksi naksahdusta ja molempien ISOFIX-merkkivalojen tulisi palaa vihreinä. (6)-1 Varmista, että alusta on asennettu pitävästi vetämällä molemmista ISOFIX-liittimistä.

5 - Asetettuasi alustan ajoneuvon istuimelle, laajenna tukijalka lattiaan (7).

Kun tukijalka on kiinnitetty oikein, tukijalan merkkivalo palaa vihreänä. Se palaa punaisena, kun asennus on tehty väärin. (7)-2 Tukijalalla on useita asentoja. Kun tukijalan merkkivalo palaa punaisena, tukijalka on väärässä asennossa. Varmista, että tukijalka on kokonaan kosketuksissa ajoneuvon lattialevyn kanssa.128127 BASE next -ohje BASE next -ohje

Purista tukijalan säätöpainiketta ja lyhennä sitten tukijalkaa ylöspäin. (7)-1 Kokonaan koottu alusta näkyy kuvassa (8). ISOFIX-liittimien tulee olla kiinni ja lukittuina ISOFIX-kiinnityspisteisiin. (8)-1 Tukijalka on asennettava oikein niin, että vihreä merkkivalo palaa. (8)-2 Turvakaukalon kiinnittäminen alustaan

1 - Työnnä parannettu lapsen turvaistuin alas alustaan (9), kun parannettu

lapsen turvaistuin on kiinnitetty, parannetun lapsen turvaistuimen merkkivalo palaa vihreänä (10) Varmista kahvasta ylöspäin vetämällä, että kantoistuin on lukkiutunut alustaan.

2 - Paina ISOFIX-säätöpainiketta ja työnnä alustaa takaisin kunnes se on

kosketuksissa ajoneuvon istuimen selkänojan kanssa. (11)

3 - Pidä kiertopainiketta painettuna kiertääksesi istuimen sille puolelle, josta

lapsi on helpoin laskea paikalleen tai pois. (12)

4 - Vapauttaaksesi kantoistuimen, purista kantoistuimen vapautuspainiketta

(13)-1, nosta sitten kantoistuin ylös. (13)-2 Alustan irrottaminen

1 - Irrottaaksesi alustan, paina ensin toissijaista lukituspainiketta (14)-1 ja

sen jälkeen painiketta (14)-2 ISOFIX-liittimissä ennen alustan poistamista ajoneuvon istuimesta. (14)

2 - Kuljetusta varten paina ISOFIX-säätöpainiketta ja siirrä ISOFIX-liittimet
