Tuotetyyppi	i-Size-autonistuin
Malli	Todl next
Brändi	Nuna
Turvallisuusstandardi	UN R129 (i-Size)
Lapsen enimmäispaino	19 kg
Lapsen vähimmäispituus (taaksepäin)	40 cm
Lapsen enimmäispituus	105 cm
Taaksepäin käyttö	40-105 cm, ≤19 kg, jopa 4 vuotta
Eteenpäin käyttö	76-105 cm, ≤19 kg, alkaen 15 kuukaudesta
360° kierto	Kyllä, kiertopainikkeella
ISOFIX-kiinnitys	Kyllä, liittimillä ja vihreillä ilmaisimilla
Tukijalka	Kyllä, säädettävä vihreällä/punaisella ilmaisimella
Sivutörmäyssuoja	Irrotettava moduuli oven puolella
Säädettävä kallistus	5 asentoa taka- ja etutilassa
Säädettävä niskatuki	6 asentoa
Valjaat	5-piste, magneettisolki
Irrotettava vauvan sisäosa	Lapselle <60 cm ja ≤13 kg
Päällisten pesu	Kylmä vesi <30°C
Kuivaus	Varjossa, ei saa väännellä
Takuu	Räätälöity, rekisteröinti osoitteessa www.nunababy.com
Valmistajan yhteystiedot	[e-mail]

Usein kysytyt kysymykset - Todl next Nuna

Kuinka istuin asennetaan ISOFIXillä?

Kiinnitä ISOFIX-ohjaimet ajoneuvon kiinnityspisteisiin, vedä liittimet esiin, työnnä ne paikalleen, kunnes kuuluu napsahdus (vihreät ilmaisimet), ja laske tukijalka lattiaan asti (vihreä ilmaisin).

Minkä ikäisestä lähtien eteenpäin-tilaa voi käyttää?

Eteenpäin-tila on sallittu 15 kuukauden iästä alkaen, lapsille joiden pituus on 76–105 cm ja paino enintään 19 kg.

Kuinka kallistusta säädetään?

Paina kallistuksen säätöpainiketta ja säädä istuin johonkin 5 asentoon taka- ja etutilassa.

Kuinka päälliset puhdistetaan?

Pese päälliset kylmällä vedellä <30°C, älä silitä, älä kuivapuhdista äläkä väännä. Anna kuivua varjossa.

Kuinka vauvan sisäosaa käytetään?

Vauvan sisäosaa suositellaan alle 60 cm pitkille ja ≤13 kg painaville lapsille taaksepäin-tilassa. Se vahvistaa sivusuojaa. Poista se eteenpäin-tilassa.

Mitä tehdä, jos tukijalan ilmaisin on punainen?

Punainen ilmaisin tarkoittaa, että tukijalka ei ole oikein asennettu. Säädä sen pituutta painamalla säätöpainiketta, kunnes se koskettaa lattiaa ja ilmaisin muuttuu vihreäksi.

Voinko käyttää tätä istuinta aktiivisen etuturvatyynyn kanssa?

Ei. Älä koskaan käytä istuinta taaksepäin-tilassa istuimella, jossa on aktiivinen etuturvatyyny. Tämä aiheuttaa vakavan tai kuolemaan johtavan vamman riskin.

Kuinka irrottaa pehmeät osat?

Irrottaaksesi pehmeät osat, paina soljen punaista painiketta ja noudata purkuohjeita (39-44). Asettaaksesi ne takaisin, toista päinvastaisessa järjestyksessä.

Mikä on valjaiden suositeltu korkeus?

Taaksepäin-tilassa valjaiden tulee olla olkapäiden tasolla tai niiden alapuolella. Eteenpäin-tilassa niiden tulee olla olkapäiden tasolla.

Mitä tehdä onnettomuuden jälkeen?

Istuimen tulee olla vaihdettu vakavan onnettomuuden jälkeen, vaikka siinä ei olisi näkyviä vaurioita. Ota yhteyttä valmistajaan vaihtoa varten.

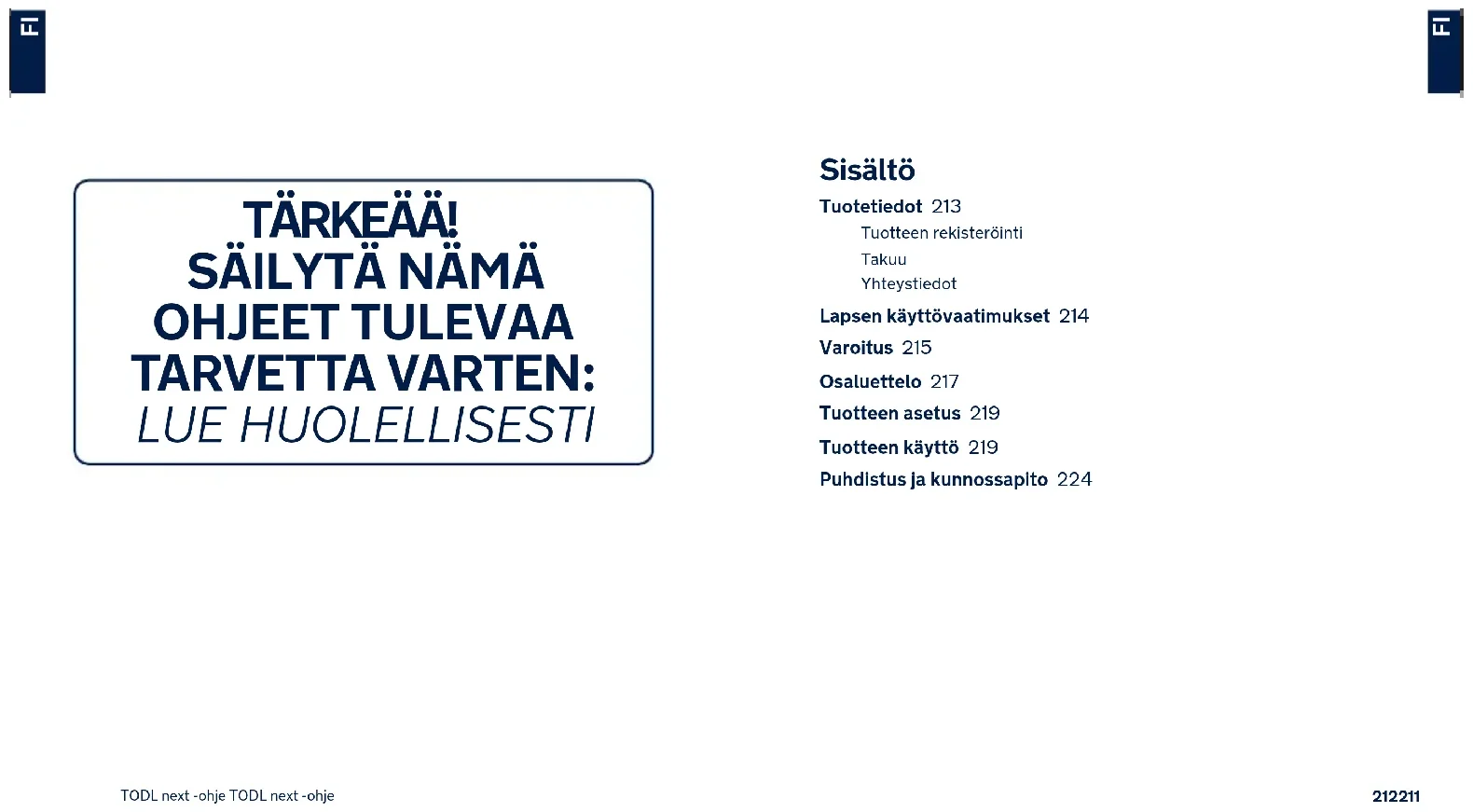

KÄYTTÖOHJE Todl next Nuna

Tuotteen rekisteröinti

Takuu

Yhteystiedot

Lapsen käyttövaatimukset 214

Varoitus 215

Osaluettelo 217

Tuotteen asetus 219

Tuotteen käyttö 219

Puhdistus ja kunnossapito 224

Tuotetiedot

Mallinumero:

Valmistuspäivämäärä:

Tuotteen rekisteröinti

Anna seuraavat tiedot. Mallinumero ja valmistuspäivämäärä sijaitsevat parannetun lapsen turvaistuimen pohjassa.

Rekisteröidäksesi tuotteesi, siirry osoitteeseen:

www.nunababy.com

Napsauta aloitussivulla "Rekisteröi laite"-linkkiä.

Takuu

Olemme tarkoituksellisesti suunnitelleet korkealaatuiset tuotteemme niin, että ne voivat kasvaa sekä lapsesi että perheesi kanssa. Koska luotamme tuotteeseemme, laitteellamme on tuotekohtainen mukautettu takuu, joka alkaa tuotteen ostopäivästä. Pidä ostotosite, mallinumero ja valmistuspäivämäärää käsillä, kun otat meihin yhteyttä.

Katso takuutiedot osoitteesta:

www.nunababy.com

Napsauta aloitussivulla "Takuu"-linkkiä.

Yhteystiedot

Ota yhteyttä vaihto-osiin, huoltoon ja lisätakuuseen liittyvissä kysymyksissä asiakaspalveluosastoomme.

[e-mail]

www.nunababy.com

Lapsen käyttövaatimukset

Tämä tuote soveltuu käytettäväksi lapsille, jotka täyttävät seuraavat vaatimukset:

Lapsen koko	Asennustila	Asennuskaavio Viiteikä		Iistumapalkkar	Vauvalisävarusteohjeet
40-105 cm / ≤19 kg	Taaksepäin suunnattu tila		<4 vuotta $ijainti 1-5		On suositeltavaa käyttää koko vauvan lisäosaa niin kauan, kun vauva on alle 60 cm pitulnen ja palnaa ≤13 kg. Vauvan lisäosaa vol käyttää, kunnes lapsi on kasvanut lisäosaa pitemmäksi. Vauvan lisäosa parantaa gisvutörmäyssuojausta.
76-105 cm / ≤19 kg	Kasvot menosuuntaan -tile		<15 kuukautisesta 4 vuoliaascen	Sijainti 1-5	Poista vauvan lisäosa kasvot menosuuntaan -tilassa

1 - Tämä on "i-Size"-parannettu lapsen turvaistuin. Se on hyväksytty Yhdistyneiden Kansakuntien säädöksen nro 129:n mukaisesti käytettäväksi i-Size-yhteensopivissa istumasijainneissa, jotka ajoneuvon valmistaja on osoittanut ajoneuvon käyttöoppaassa.
2 - Jollet ole varma, ota yhteyttä joko parannetun lapsen turvaistuimen valmistajaan tai jälleenmyyjään.

▲VAROITUS

Nälden varoltusten ja ohjelden huomlotta jättäminen voi johtaa vakavaan vammaan tai kuolemaan.

PIDÄ HUOLI, että lapsen parannetun turvaistuimen jäykät kohteet ja muoviosat on sijoitettu ja asennettu niin, etteivät ne todennäköisesti takerru siirrettävään penkkiin tai ajoneuvon oveen.

ÄLÄ käytä taaksepäin suunnattua parannettua lapsen turvaistuinta istuimilla, joihin on asennettu aktiivinen frontaalinen turvatyyny.

Käyttääksesi tätä parannettua lasten turvaistuinta Yhdistyneiden Kansakuntien säädöksen nro 129 mukaisesti, lapsen on täytettävä seuraavat vaatimukset.

Taaksepäin suunnattu: Lapsen pituus 40–105 cm / Lapsen paino ≤19 kg;

Kasvot menosuuntaan: Lapsen pituus 76–105 cm / Lapsen paino ≤ 19 kg;

TÄRKEÄÄ - ÄLÄ KÄYTÄ KASVOT MENOSUUNTAAN ENNEN KUIN LAPSEN IKÄ ON YLI 15 KUUKAUTTA (Katso ohjeet)

Tukijalan tulee olla kosketuksissa ajoneuvon lattian kanssa ja kaikkien hihnojen tulee olla säädetty lapsen keholle sopiviksi. Hihnat eivät saa olla kiertyneitä.

Varmista, että kaikkia sylihihnoja pidetään alhaalla niin, että lantio on kiinnittynyt lujasti, on kuormitettava.

Tämä parannettu lapsen turvaistuin tulee vaihtaa, jos se on altistunut voimakkaille rasituksille onnettomuudessa. Onnettomuus voi aiheuttaa silmille havaitsematonta vahinkoa.

Pidä mielessä vaara, joka aiheutuu ilman toimivaltaisen viranomaisen hyväksyntää tehdyistä muutoksista tai lisäyksistä, ja vaaroja, jotka aiheutuvat siitä, ettei lapsen parannetun turvaistuimen valmistajan toimittamia asennusohjeita noudateta tarkasti.

Pidä tämä parannettu lapsen turvaistuin poissa suorasta auringonpaisteesta, siitä voi tulla liian kuuma lapsen iholle. Tunnustele parannetun lapsen turvaistuimen lämpötila ennen lapsen asettamista siihen.

Lapsia ei saa jättää valvomatta parannettuihin lapsen turvaistuimiin.

Kaikki matkatavarat tai muut esineet, jotka voivat aiheuttaa vammoja törmäystilanteessa, on kiinnitettävä kunnolla.

Parannettu lapsen turvaistuin ei ehkä sovi kaikkiin hyväksyttyihin ajoneuvoihin, kun sitä käytetään jossakin näistä sijainneista.

Parannettua lapsen turvaistuinjärjestelmää EI SAA KÄYTTÄÄ ilman pehmyttarvikkeita.

Pehmyttarvikkeita ei saa vaihtaa muihin kuin valmistajan suosittelemiin, koska pehmyttarvikkeet muodostavat kiinteän osan turvajärjestelmän suorituskyvvystä.

Käyttöohjeita on säilytettävä parannetussa lapsen turvaistuimessa koko sen käyttöiän.

Kiinnitä myös huomiota ajoneuvon valmistajan käsikirjan ohjeisiin ja varoituksiin.

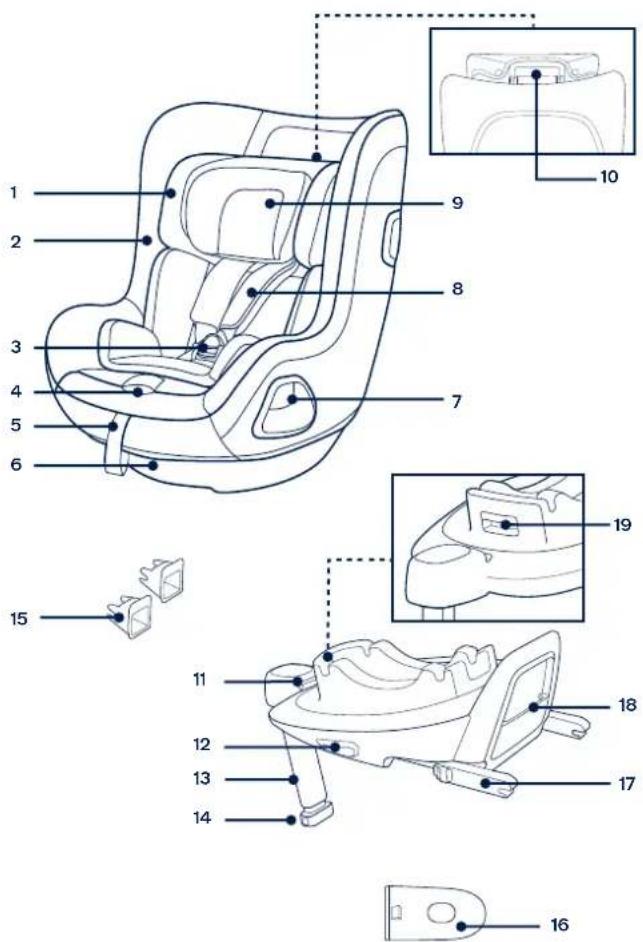

Osaluettelo

Varmista ennen kokoamista, että kaikki osat ovat käytettävissä. Jos jokin osa puuttuu, ota yhteyttä paikalliseen jälleenmyyjään. Kokoamiseen ei tarvita työkaluja.

1 Päätuki
2 Istuintyyny
3 Solki
4 Nauhakudoksen säätöpainike
5 Säätönauhakudos
6 Kallistuksen säätöpainike
7 Pyörivä painike
8 Hartiavaljaiden suojukset
9 Vauvalisävaruste
10 Päätuen säätövipu
11 ISOFIX-säätöpainike
12Lapsenturvaistuimen vapautuspainike
13 Tukijalka
14 Tukijalan säätöpainike
15 ISOFIX-ohjaimet
16 Sivutörmäyssuojus
17 ISOFIX-liitin
18Käyttöoppaansäilytyslokero
19 Kantoistuimen kiertopainike

1 2 3 4 5 6 7 8 9 10 15 11 12 13 14 16 17 18 19

Tuotteen asetus

Asennuksessa huomloitavaa

Tämä parannettu lapsen turvaistuinjärjestelmä on sopiva ajoneuvon istuimille, joissa on i-Size ISOFIX -kiinnityspisteet. (1)

ÄLÄ käytä taaksepäin suunnattua parannettua lapsen turvaistuinta istuimilla, joihin on asennettu aktiivinen frontaalinen turvatyyny. (2) Seurauksena voi olla kuolema tai vakava vamma. Katso lisätietoja ajoneuvon käyttöoppaasta.

ÄLÄ asenna tätä parannettua lapsen turvaistuinta ajoneuvon istuimille, jotka ovat sivuttain tai taaksepäin ajoneuvon kulkusuuntaan nähden.

Katso suositellut tai ehdotetut asennussijainnit ajoneuvon käyttöoppaasta. (3)

On suositeltavaa asentaa tämä parannettu lapsen turvaistuin ajoneuvon takapenkille. (4)

ÄLÄ asenna tätä parannettua lapsen turvaistuinta siirrettäviin autonistuimiin.

Tuotteen käyttö

Alustan asennus

1 - Kiinnitä ISOFIX-ohjaimet ajoneuvon ISOFIX-kiinnitystankoihin (katso ajoneuvon omistajan käsikirja). (5) ISOFIX-ohjaimet suojaavat ajoneuvon istuimen pintaa repeämisiltä. Ne myös ohjaavat ISOFIX-liittimiä.
2 - Taita tukijalka esiin varastolokerosta. (6)
3 - Laajenna ISOFIX-liittimiä painamalla ISOFIX-säätöpainiketta samalla liittimestä vetäen. (7)
4 - Paina ISOFIX-säätöpainiketta säätääksesi ISOFIX-liitimiä. Kohdista ISOFIX-liittimet ISOFIX-ohjaimien kanssa ja napsauta sitten molemmat ISOFIX-liittimet ISOFIX-kiinnitystankoihin. (8)
! Varmista, että molemmat ISOFIX-kiinnikkeet on kiinnitetty lujasti ajoneuvon ISOFIX-kiinnitystankoihin. Liitettäessä tulisi kuulua kaksi naksahdusta ja molempien ISOFIX-merkkivalojen tulisi palaa vihreinä. (8)-1
! Varmista, että alusta on asennettu pitävästi vetämällä molemmista ISOFIX-liittimistä.

5 - Asetettuasi alustan ajoneuvon istuimelle, laajenna tukijalka lattiaan (9). Kun tukijalka on kiinnitetty oikein, tukijalan merkkivalo palaa vihreänä. Se palaa punaisena, kun asennus on tehty väärin. (9)-2

Tukijalalla on useita asentoja. Kun tukijalan merkkivalo palaa punaisena, tukijalka on väärässä asennossa.

! Varmista, että tukijalka on kokonaan kosketuksissa ajoneuvon lattialevyn kanssa.
! Purista tukijalan säätöpainiketta ja lyhennä sitten tukijalkaa ylöspäin. (9)-1 Kokonaan koottu alusta näkyy kuvassa (10).
! ISOFIX-liittimien tulee olla kiinni ja lukittuina ISOFIX-kiinnityspisteisiin. (10)-1
! Tukijalka on asennettava oikein niin, että vihreä merkkivalo palaa. (10)-2
6 - Irrottaaksesi alustan, paina ensin toissijaista lukituspainiketta (11)-1 ja sen jälkeen painiketta (11)-2 ISOFIX-liittimissä ennen alustan poistamista ajoneuvon istuimesta. (11)
7 - Kuljetusta varten paina ISOFIX-säätöpainiketta ja siirrä ISOFIX-liittimet takaisin taaksepäin säilytysasentoon. (12)

Käytä sivutörmäyssuojaa

1 - Parannettu lapsen turvaistuin on varustettu irrotettavalla sivutörmäyssuojalla. Tätä sivutörmäyssuojaa ON käytettävä ajoneuvon ovipuolella. Asennus näytetty kohdassa (13).
2 - Paina vapautuspainiketta irrottaaksesi sivutörmäyssuojan. (14)

Korkeuden asetus

Päätuelle ja hartiavaljaille

Säädä päätuki ja tarkista, ovatko hartiavaljaat oikealla korkeudella kohtien (15)(16)(17)(18) mukaan.

! Käytettäessä taaksepäin suunnatusa tilassa, hartiavaljaiden korkeuden on oltava samalla tasolla kuin lapsen hartiat tai juuri niiden alapuolella. (15)
! Käytettäessä kasvot menosuuntaan -tilassa, hartiavaljaiden korkeuden on oltava samalla tasolla lapsen hartioiden yläosan kanssa. (16)

Vedä päätuen säätövivusta (17) samalla, kun vedät ylös tai painat alas päätukea, kunnes se napsahtaa yhteen 6 asennosta. Päätuen asennot on näytetty kuvassa (18).

Kallistuksen säätö

1 - Purista kallistuksen säätöpainiketta säätääksesi parannetun lapsen turvaistuimen oikeaan asentoon. (19)
2 - Sekä taaksepäin- että eteenpäin suunnatusa tilassa on 5 kallistusasentoa, kallistuskulmat on näytetty kohdassa (20)

Taaksepäin suunnattu tila

(Lapsen pituus 40–105 cm / Lapsen paino ≤19 kg)

! Asenna parannettu lapsen turvaistuin ajoneuvon takaistuimelle ja aseta sitten lapsi parannettuun lapsen turvaistuimeen.
1 - Työnnä parannettu lapsen turvaistuin alas alustaan (21). Kun parannettu lapsen turvaistuin on kiinnitetty, parannetun lapsen turvaistuimen merkkivalo palaa vihreänä. (22)
2 - Irrottaaksesi parannetun lapsen turvaistuimen, ota ensin lapsi pois turvaistuimesta. Purista lapsen turvaistuimen vapautuspainiketta (23)-1, nosta sitten lapsen turvaistuin ylös (23)-2.

Parannetun lapsen turvaistuimen voi asentaa ja irrottaa VAIN taaksepäin suunnatussa tilassa.

3 - Pidä ISOFIX-säätopainiketta painettuna ja työnnä parannettua lapsen turvaistuinta takaisin, kunnes se on kosketuksissa ajoneuvon istuimen selkänojan kanssa. (24)
4 - Pidä kiertopainiketta painettuna kiertääksesi istuimen sille puolelle, josta lapsi on helpoin laskea paikalleen tai pois ja kierrä sitten turvaistuin taaksepäin suunnattuun asentoon. (25)

! Paina kiertopainiketta jommalla kummalla puolella kiertääksesi parannettua lapsen turvaistuinta.

5 - Paina valjaiden säätöpainiketta samalla, kun vedät hartiaavaljaat ulos haluttuun pituuteen (Vedä alta kiinnitetyt hartiapehmusteet pidentääksesi). (26)
6 - Avaa valjaiden soljen lukitus painamalla punaista painiketta. (27)
7 - Aseta soljen kielet vasten magneettista aluetta parannetun lapsen turvaistuimen ulkopuolella niin, että kielet pysyvät paikoillaan. (28)

Vauvalisävarusteen käyttö

			Irrota päätukiosa vauvalisäosasta, kun lapsen pää ei enää mahdu mukavasti.
			Irrota vartaictukiosa vauvalisäosasta, kun lapsen harbial civäl enää mahdu mukavasti.
On suositeltavaa käyttää koko vauvan itsäosaa niin kauan, kun vauva on alle 60 cm piluinen ja palnaa ≤13 kg. Vauvan itsäosaa voi käyttää, kunnes lapsi on kasvanut lisäosaa pitemmäksi. Vauvan itsäosaa parentaa sivutörmäyssuujausta.			Poista vauvalisäosan lyyny irrottamalla nepparit saadaksesi lisää tilaa, kun vauva ei mahdu olemaan mukavasti. Tyynyä voi käyttää erikseen kiinnittämätta sitä lisävarusteeseen vauvan selän pehmustamiseksi mukavammin.

8 - Aseta lapsi parannettuun lapsen turvaistuimeen ja vie molemmat kädet valjaiden läpi.
9 - Kiinnitä solki. Katso kuva (29).
10 - Kierrä parannettu lapsen turvaistuin taaksepäin suunnattuun asentoon. Parannetun lapsen turvaistuimen merkkivalo palaa vihreänä. (30)
11 - Vedä säätönauhakudos alas ja säädä se oikeaan pituuteen niin, että lapsi on kiinnitetty tiukasti. (31)

! Pidä lapsi aina kiinnitettynä valjaisiin, jotka on kiristetty oikein poistamalla löysyys.

Kasvot menosuuntaan -tila

(Lapsen pituus 76–105 cm / Lapsen paino ≤ 19 kg) (Lapsen ikä ≥15 kuukautta)

! Asenna parannettu lapsen turvaistuin ajoneuvon takaistuimelle ja aseta sitten lapsi parannettuun lapsen turvaistuimeen.
1 - Paina kiertopainiketta kiertääksesi istuimen sille puolelle, josta lapsi on helpoin laskea paikalleen tai pois ja kierrä sitten turvaistuin eteenpäin suunnattuun asentoon. (32)
! Paina kiertopainiketta jommalla kummalla puolella kiertääksesi parannettua lapsen turvaistuinta.
2 - Paina valjaiden säätöpainiketta samalla, kun vedät hartiavaljaat ulos haluttuun pituuteen (Vedä alta kiinnitetyt hartiapehmusteet pidentääksesi). (33)
3 - Avaa valjaiden soljen lukitus painamalla punaista painiketta. (34)
! Poista vauvan lisäosa kasvot menosuuntaan -tilassa
4 - Aseta soljen kielet vasten magneettista aluetta parannetun lapsen turvaistuimen ulkopuolella niin, että kielet pysyvät paikoillaan. (35)
5 - Kierrä parannettu lapsen turvaistuin kasvot menosuuntaan, parannetun lapsen turvaistuimen merkkivalo palaa vihreänä. (36)
6 - Vedä säätönauhakudos alas ja säädä se oikeaan pituuteen niin, että lapsi on kiinnitetty tiukasti. (37)
! Pidä lapsi aina kiinnitettynä valjaisiin, jotka on kiristetty oikein poistamalla löysyys.
! ÄLÄ käytä Kasvot menosuuntaan -tilassa ennen kuin lapsi on vähintään 76 cm pitkä JA 15 kuukautta vanha

Pehmyttarvikkeiden irrottaminen ja kokoaminen

Paina punaista painiketta soljen avaamiseksi. (38)

Toimi vaiheiden (39)-(44) mukaisesti irrottaaksesi pehmyttarvikkeet.

Kiinnittääksesi pehmyttarvikkeet takaisin pakoilleen, toista yllä esitetyt vaiheet käänteisessä järjestyksessä.

Puhdistus ja kunnossapito

Säilytä vauvalisävarustetta lasten ulottumattomissa.

Pese pehmyttarvikkeet alle 30 °C -asteisessa kylmässä vedessä.

ÄLÄ silitä pehmyttarvikkeita.

ÄLÄ valkaise tai kuivapese pehmyttarvikkeita.

ÄLÄ käytä laimentamatonta neutraalia pesuainetta, bensiiniä tai muita orgaanisia liuottimia parannetun lapsen turvaistuimen pesemiseen. Se voi vahingoittaa parannettua lapsen turvaistuinta.

ÄLÄ kuivaa pehmyttarvikkeita kiertämällä niitä suurella voimalla. Siitä voi jäädä pehmyttarvikkeisiin ryppyjä.

Ripusta pehmyttarvikkeet kuivumaan varjoon.

Irrota parannettu lapsen turvaistuin ajoneuvon istuimesta, jos sitä ei käytetä pitkään aikaan.

NUNA International B.V. Nuna ja kaikki siihen liittyvät logot ovat tavaramerkkejä.
