Todl next - Autosedačka Nuna - Bezplatný návod k obsluze

Typ produktu	Autosedačka i-Size
Model	Todl next
Značka	Nuna
Bezpečnostní norma	UN R129 (i-Size)
Maximální hmotnost dítěte	19 kg
Minimální výška dítěte (proti směru jízdy)	40 cm
Maximální výška dítěte	105 cm
Použití proti směru jízdy	40-105 cm, ≤19 kg, do 4 let
Použití po směru jízdy	76-105 cm, ≤19 kg, od 15 měsíců
Otočení o 360°	Ano, s otočným tlačítkem
Upevnění ISOFIX	Ano, s konektory a zelenými indikátory
Podpěrná noha	Ano, nastavitelná se zeleným/červeným indikátorem
Boční ochrana při nárazu	Odntý modul na straně dveří
Nastavitelný sklon	5 poloh v režimu proti směru i po směru jízdy
Nastavitelná opěrka hlavy	6 poloh
Postroje	5-bodový, magnetická spona
Odntá dětská vložka	Pro dítě <60 cm a ≤13 kg
Praní potahů	Studená voda <30°C
Sušení	Ve stínu, nežmýkat
Záruka	Personalizovaná, registrace na www.nunababy.com
Kontakt na výrobce	[e-mail]

Často kladené otázky - Todl next Nuna

Jak nainstalovat sedačku pomocí ISOFIX?

Upevněte vodítka ISOFIX na kotevní body vozidla, vysuňte konektory, zasuňte je, dokud neuslyšíte cvaknutí (zelené indikátory), poté rozložte podpěrnou nohu až k podlaze (zelený indikátor).

Od jakého věku lze používat režim po směru jízdy?

Režim po směru jízdy je povolen od 15 měsíců pro děti s výškou mezi 76 a 105 cm a hmotností do 19 kg.

Jak nastavit sklon?

Stiskněte tlačítko nastavení sklonu a upravte sedačku do jedné z 5 poloh dostupných v režimu proti směru i po směru jízdy.

Jak čistit potahy?

Pere potahy ve studené vodě <30°C, nežehlete, nečistěte chemicky a nežmýkejte. Nechte sušit ve stínu.

Jak používat dětskou vložku?

Dětská vložka je doporučena pro děti s výškou menší než 60 cm a hmotností ≤13 kg při použití proti směru jízdy. Zvyšuje boční ochranu. V režimu po směru jízdy ji odstraňte.

Co dělat, když je indikátor podpěrné nohy červený?

Červený indikátor znamená, že podpěrná noha není správně nainstalována. Znovu upravte její délku stisknutím tlačítka nastavení, dokud se nedotkne podlahy a indikátor se nezmění na zelenou.

Mohu tuto sedačku použít s aktivním čelním airbagem?

Ne. Nikdy nepoužívejte sedačku proti směru jízdy na sedadle vybaveném aktivním čelním airbagem. Hrozí riziko vážného nebo smrtelného zranění.

Jak odpojit měkké části?

Pro odpojení měkkých částí stiskněte červené tlačítko na přezce, poté postupujte podle kroků demontáže (39-44). Pro opětovné nasazení postupujte obráceně.

Jaká je doporučená výška postrojů?

Při použití proti směru jízdy by měly být postroje na úrovni nebo pod rameny. Při použití po směru jízdy by měly být na úrovni ramen.

Co dělat po nehodě?

Sedačka musí být po prudké nehodě vyměněna, i když nevykazuje viditelné poškození. Kontaktujte výrobce pro výměnu.

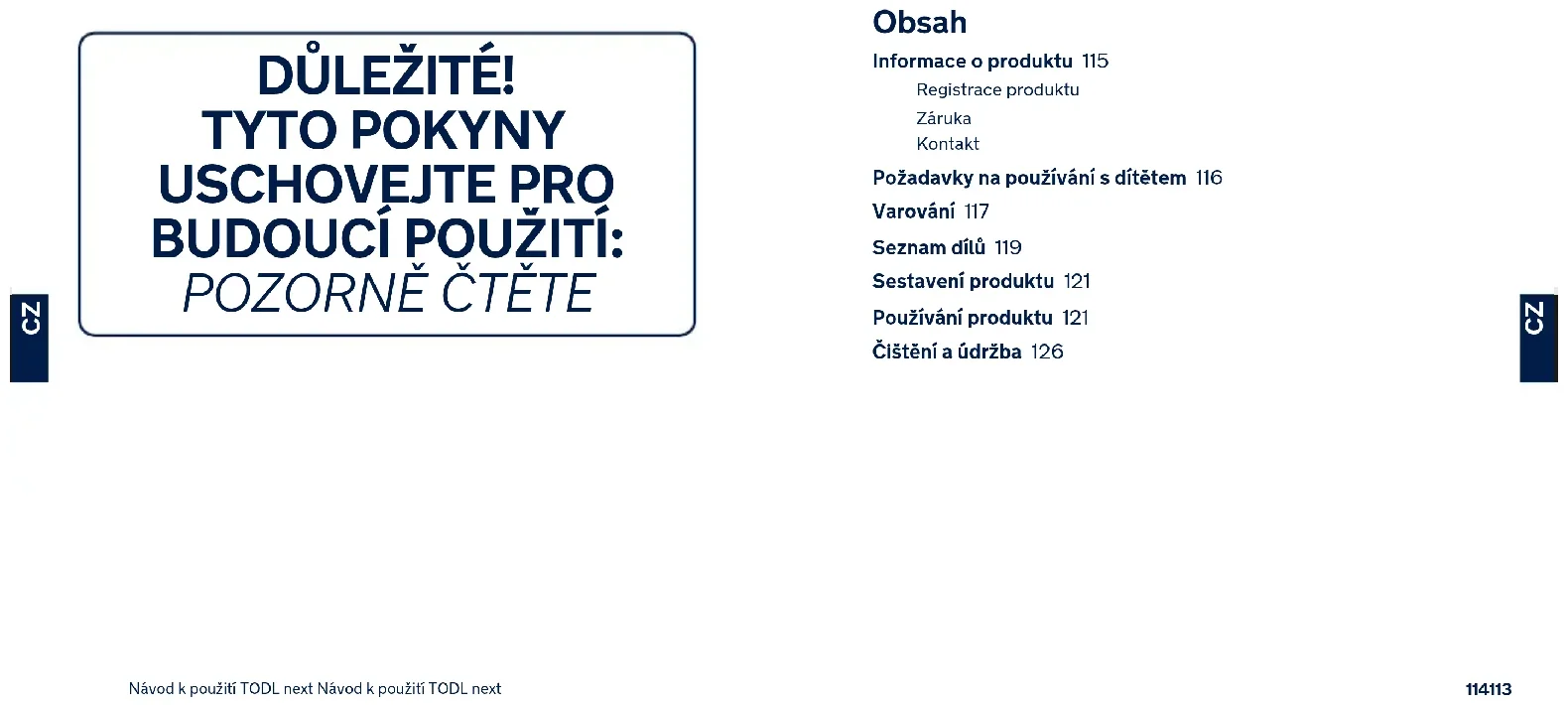

NÁVOD K OBSLUZE Todl next Nuna

Požadavky na používání s dítětem 116

Varování 117

Seznam dílů 119

Sestavení produktu 121

Používání produktu 121

Člštění a údržba 126

Informace o produktu

Číslo modelu:

Datum výroby:

Registrace produktu

Vyplňte prosím výše uvedené informace. Číslo modelu a datum výroby jsou uvedeny na dolní části této vylepšené dětské autosedačky.

Tento produkt můžete zaregistrovat na webu:

www.nunababy.com

Klikněte na odkaz „Register Gear“ (Registrace vybavení) na domovské stránce.

Záruka

Naše vysoce kvalitní produkty jsou navrženy tak, aby mohly růst s vaším dítětem i s vaší rodinou. Protože si za svým produktem stojíme, vztahuje se na něj individuální záruka na produkt, která začíná platit dnem jeho zakoupení. Než nás budete kontaktovat, připravte si doklad o zakoupení, číslo modelu a datum výroby.

Informace o záruce najdete na webu:

www.nunababy.com

Klikněte na odkaz „Záruka“ na domovské stránce.

Kontakt

V případě náhradních dílů, servisu nebo dalších dotazů k záruce kontaktujte prosím naše oddělení zákaznického servisu.

[e-mail]

www.nunababy.com

Požadavky na používání s dítětem

Tento produkt je vhodný pro děti, které splňují následující požadavky:

Velikost dítěte	Režim instalace	Obrázek instalace	Doporučený věk	Pozice sedadla	Pokyny pro novorozence
40 cm - 105 cm/š 19 kg	Proti směru jízdy		< 4 roky Pozice 1-5		Doporučujeme používat kompletní vložku pro novorozence pro dítě do výšky 60 cm a hmotnosti ≤13 kg. Lze ji používat do té doby, dokud dítě z vložky nevyroste. Tato vložka zvyšuje ochranu proti bočnímu nárazu.
76cm - 105 cm/š 19 kg	Po směru jízdy		M5 měsíců až 4 roky	Pozice 1-5	Při používání po směru jízdy vyjměte novorozeneckou vložku.

1 - Toto je vylepšená dětská autosedačka „i-Size“. Byla schválena v souladu s předpisem OSN č. 129 pro používání na místech k sezení vozu, která jsou kompatibilní se standardem i-Size, jak je uvedeno výrobcem vozu v návodu na použití vozu.
2 - Pokud si nebudete jisti, obraťte se na výrobce nebo prodejce této vylepšené dětské autosedačky.

⚠️VAROVÁNÍ

Nedodržení těchto varování a pokynů může vést k vážnému zranění nebo smrti.

DBEJTE na to, aby pevné předměty a plastové části této vylepšené dětské autosedačky byly umístěny a instalovány tak, aby nemohly být zachyceny pohyblivým sedadlem nebo dveřmi vozidla.

NEPOUŽÍVEJTE vylepšenou dětskou autosedačku v orientaci proti směru jízdy na sedadlech, na kterých je nainstalován aktivní čelní airbag.

Aby bylo možné používat tuto dětskou autosedačku v souladu s předpisem OSN č. 129, musí vaše dítě splňovat následující požadavky.

Orientace proti směru jízdy:

Výška dítěte 40 cm - 105 cm/hmotnost dítěte ≤ 19 kg;

Orientace po směru jízdy:

Výška dítěte 76cm - 105 cm/hmotnost dítěte ≤ 19 kg;

DŮLEŽITÉ - NEPOUŽÍVEJTE ORIENTACI PO SMĚRU JÍZDY, DOKUD VĚK DÍTĚTE NEPŘESÁHNE 15 MĚSÍCŮ (viz návod)

Opěrná noha se musí dotýkat podlahy vozidla. Všechny popruhy zajišťující dítě musí být nastaveny podle jeho těla. Popruhy nesmí být zkroucené.

Zkontrolujte, aby nebyl žádný z bederních popruhů v dolní části opotrebovaný a aby byla pánev pevně zajištěna.

Pokud byla tato vylepšená dětská autosedačka vystavena nadměrnému pnutí při dopravní nehodě, musí být vyměněna. Při dopravní nehodě může dojít ke skrytému poškození.

Zvažte nebezpečí, které s sebou nesou jakékoli úpravy nebo doplňky tohoto zařízení, které nebyly schváleny kompetentním orgánem. Dále zvažte nebezpečí, které vyplývá z nedodržení pokynů pro instalaci od výrobce této vylepšené dětské autosedačky.

Tuto vylepšenou dětskou autosedačku uchovávejte mimo přímé sluneční světlo. V opačném případě bude příliš horká pro pokožku dítěte. Před umístěním dítěte vždy dotykem zkontrolujte teplotu vylepšené dětské autosedačky.

Neponechávejte děti ve vylepšené dětské autosedačce bez dozoru.

Veškerá zavazadla nebo jiné předměty, které v případě nehody mohou způsobit zranění, musí být řádně zajištěny.

Je možné, že tuto vylepšenou dětskou autosedačku nebude možné umístit do schválených vozů při použití v některé z těchto poloh.

Tuto vylepšenou dětskou autosedačku NELZE používat bez látkových potahů.

Látkové potahy smí být nahrazeny pouze podle doporučení výrobce, protože se nedílnou částí podílejí na účinnosti autosedačky.

Pokyny je třeba uchovávat ve vylepšené dětské autosedačce po celou dobu používání.

Rovněž věnujte pozornost pokynům a varováním v příručce výrobce vozu.

Seznam dílů

Před sestavením se ujistěte, že nechybí žádné součásti. V případě, že některá součást chybí, kontaktujte prodejce. K sestavení nejsou zapotřebí žádné nástroje.

1 Podhlavník
2 Vložka sedačky
3 Přezka
4 Tlačítko nastavení postroje
5 Pás nastavení délky postroje
6 Tlačítko nastavení sklonu
7 Tlačítko otáčení
8 Vložky ramenního postroje
9 Novorozenecká vložka
10 Páčka nastavení opěrky hlavy
11 Tlačitko nastavení ISOFIX
12 Indikátor odjištěné dětské autosedačky
13 Opěrná noha
14 Tlačitko nastavení opěrné nohy
15 Vodítka ISOFIX
16 Ochrana proti bočnímu nárazu
17 Konektor ISOFIX
18 Přihrádka na návod
19 Otočný knoflík nosítka pro malé děti

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

Sestavení produktu

Upozornění k instalaci

Tato vylepšená dětská autosedačka je vhodná pouze pro automobilová sedadla, která jsou vybavená ukotvovacími oky ISOFIX. (1)

NEPOUŽIVEJTE vylepšenou dětskou autosedačku v orientaci proti směru jízdy na sedadlech, na kterých je nainstalován aktivní čelní airbag. (2) Mohlo by dojit k úmrtí nebo k vážněmu zranění. Vyhledejte další informace v návodu na používání automobilu.

NEINSTALUJTE tuto vylepšenou dětskou autosedačku na sedadla vozu, která směřují do strany nebo dozadu vzhledem ke směru pohybu vozu.

Informace o doporučených instalačních pozicích najdete v návodu pro uživatele vozu. (3)

Doporučujeme nainstalovat tuto vylepšenou dětskou autosedačku na zadní sedadlo vozu. (4)

Tuto vylepšenou dětskou autosedačku NEINSTALUJTE na automobilová sedadla, která jsou pohyblivá.

Používání produktu

Instalace základny

1 - Připevněte vodítka ISOFIX k ukotvovacím okům ISOFIX ve voze (viz návod k používání vozu). (5) Vodítka ISOFIX chrání potah sedadel před potrháním. Rovněž mohou vést konektory ISOFIX.
2 - Vyklopte opěrnou nohu z úložného prostoru. (6)
3 - Stiskněte tlačitko nastavení ISOFIX a zároveň vytáhněte konektory ISOFIX. (7)
4 - Stiskněte tlačitko nastavení ISOFIX a nastavte konektory ISOFIX. Zorientujte konektory ISOFIX s vodítky ISOFIX a potom zacvakněte oba konektory ISOFIX do ukotvovacích ok ISOFIX. (8)
! Ujistěte se, že jsou oba konektory ISOFIX pevně uchyceny k příslušným ukotvovacím okům ISOFIX. Při správněm uchycení se musí ozvat dvě cvaknutí a indikátory na obou konektorech ISOFIX musí být zcela zelené. (8)-1
! Zatažením za oba konektory ISOFIX zkontrolujte, zda je základna řádně nainstalována.

Návod k použití TODL next Návod k použití TODL next

5 - Umístěte základnu na sedadlo vozidla a vysuňte opěrnou nohu k podlaze (9). Když je indikátor opěrné nohy zelený, znamená to, že opěrná noha je nainstalována správně. Červená znamená, že není nainstalována správně. (9)-2

Opěrná noha má několik pozic. Když je indikátor opěrné nohy červený, znamená to, že se opěrná noha nachází v nesprávné pozici.

! Opěrná noha musí být v plném kontaktu v podlahou vozidla.
! Stiskněte uvolňovací tlačitko opěrné nohy a potom nohu zkraťte směrem nahoru. (9)-1

Kompletně sestavená základna je zobrazena pod číslem (10)

! Konektory ISOFIX musí být pripevněny a zajištěny do ukotvovacích ok ISOFIX. (10)-1
! Opěrná noha musí být nainstalována správně se zeleným indikátorem. (10)-2
6 - Chcete-li sejmout základnu, nejdříve stiskněte tlačítko sekundárního zámku (11)-1 a potom tlačítko (11)-2 na konektorech ISOFIX. Potom sejměte základnu ze sedadla vozu. (11)
7 - Pro prévážení stiskněte tlačítko nastavení ISOFIX a zasuňte konektory ISOFIX do úložné polohy. (12)

Použití ochrany proti bočnímu nárazu

1 - Tato vylepšená dětská autosedačka je dodávána s odnímatelnou ochranou proti bočnímu nárazu. Tato ochrana proti bočnímu nárazu MUSÍ být použita na straně u dveří vozidla. Instalace je uvedena na obrázku (13).
2 - Chcete-li ochranu proti bočnímu nárazu odejmout, stiskněte uvolňovací tlačítko. (14)

Výškové nastavení

pro hlavovou opěrku a ramenní pásy

Nastavte hlavovou opěrku a zkontrolujte, zda se ramenní pásy nacházejí ve správné výšce podle (15)(16)(17)(18).

! Při používání proti směru jízdy musí být ramenní pásy zároveň s horní stranou ramen dítěte nebo těsně pod ní. (15)

! Při používání po směru jízdy musí být ramenní pásy zároveň s horní stranou ramen dítěte. (16)

Zatáhněte za páčku pro nastavení výšky (17) a zároveň ji zatáhněte nahoru nebo dolů, dokud nezapadne do jedné ze 6 pozic. Pozice hlavové opěrky jsou uvedeny na obrázku (18).

Nastavení sklonu

1 - Stiskněte tlačitko nastavení sklonu a nastavte vylepšenou dětskou autosedačku do správné pozice. (19)
2 - Režim proti a po směru jízdy mají 5 pozic náklonu, úhly náklonu viz obrázek. (20)

Proti směru jízdy

(Výška dítěte 40 cm - 105 cm/hmotnost dítěte ≤ 19 kg)

! Nainstalujte vylepšenou dětskou autosedačku na zadní sedadlo vozu a poté do ní usad'te dítě.
1 - Zatlačte vylepšenou dětskou autosedačku do základny (21). Pokud je vylepšená autosedačka bezpečně nainstalována, indikátor zajištěné autosedačky bude zelený. (22)
2 - Chcete-li vylepšenou dětskou autosedačku sejmout, nejdříve vyjměte dítě ze sedačky. Stiskněte tlačitko uvolnění autosedačky (23)-1 a potom zvedněte autosedačku nahoru (23)-2.

Tyto vylepšenou dětskou autosedačku lze instalovat a sejmout POUZE v režimu proti směru jízdy.

3 - Stiskněte a podržte tlačitko nastavení ISOFIX a zatlačte vylepšenou dětskou autosedačku dozadu tak, aby se dotýkala opěráku sedadla vozu. (24)

4 - Stisknutí a podržením otočného tlačítka zaměňte stranu pro snazší vkládání/vyjímání dítěte. Potom otočte sedačku do polohy proti směru jízdy. (25)

! Stiskněte tlačitko otáčení na některé straně a otočte vylepšenou dětskou autosedačku.

5 - Stiskněte tlačitko nastavení pro postroje a zároveň vytáhněte ramenní postroj do požadované délky (tahejte zpod pevných ramenních vložek). (26)
6 - Stisknutím červeného tlačítka uvolněte přezku postroje. (27)
7 - Položte jazýčky přezky k magnetické části na vnější straně vylepšené dětské autosedačky tak, aby se jazýčky zachytily na místě. (28)

Použití vložky pro novorozence

Doporučujeme použivat kompletní vložku pro novorazence pro dítě do výšky 60 cm a hmotnosti ≤13 kg. Lze ji použivat do tě doby, dokud dítě z vložky nevyroste. Talo vložka zvyšuje ochranu proti bočnímu nárazu. Výjměte hlavavou část vložky, pokud se do ní již pohodině nevejde hlava ditěte. Výjměte dodatečnou vložku pro télo ditěte pokud se do ní již pohodině nevejdou ramena ditěte. Odepněte úchyty, abyste mohl vyndat výplň vnitřní vložky, čimž získáte vice prostoru, pokud se již ditě pohodině nevejde do sedačky. Výplň môže být používána oddelené bez přichycení k vnitřní vložce jako opora zad ditěte pro větší komort v autosedačce.

8 - Usadte dítě do vylepšené dětské autosedačky a protáhněte obě jeho ruce skrz postroj.
9 - Zapněte sponu. Viz obrázek (29).
10 - Otočte vylepšenou dětskou autosedačku proti směru jízdy. Indikátor vylepšené dětské autosedačky má nyní zelenou barvu. (30)
11 - Zatáhněte za pás nastavení délky postroje a utáhněte je tak, aby bylo dítě pevně připoutáno. (31)
! Vždy uchovávejte dítě zajištěné v řádně utaženém postroji bez zbytečné vůle.

Po směru jízdy

(Výška dítěte 76 cm - 105 cm/ hmotnost dítěte ≤19 kg) (věk dítěte ≥15 měsíců)

! Nainstalujte vylepšenou dětskou autosedačku na zadní sedadlo vozu a poté do ní usad'te dítě.
1 - Stisknutím otočného tlačítka zaměňte stranu pro snazší vkládání/vyjímání dítěte. Potom otočte sedačku do polohy po směru jízdy. (32)
! Stiskněte tlačítko otáčení na některé straně a otočte vylepšenou dětskou autosedačku.
2 - Stiskněte tlačitko nastavení pro postroje a zároveň vytáhněte ramenní postroj do požadované délky (tahejte zpod pevných ramenních vložek). (33)
3 - Stisknutím červeného tlačítka uvolněte přezku postroje. (34)
! Při používání po směru jízdy vyjměte novorozeneckou vložku.
4 - Položte jazýčky přezky k magnetické části na vnější straně vylepšené dětské autosedačky tak, aby se jazýčky zachytily na místě. (35)
5 - Otočte vylepšenou dětskou autosedačku po směru jízdy, indikátor vylepšené dětské autosedačky bude mít zelenou barvu. (36)
6 - Zatáhněte za pás nastavení délky postroje a utáhněte je tak, aby bylo dítě pevně připoutáno. (37)
! Vždy uchovávejte dítě zajištěné v řádně utaženém postroji bez zbytečné vůle.
! NEPOUŽÍVEJTE po směru jízdy, pokud vaše dítě neměří alespoň 76 cm A nemá alespoň 15 měsíců

Sejmutí a montáž látkových částí

Stiskněte červené tlačítko pro odepnutí spony. (38)

Sejměte látkové části podle kroků (39) - (44).

Při nasazování hlavové opěrky a novorozenecké vložky postupujte podle výše uvedených pokynů v obráceném pořadí.

Čištění a údržba

Novorozeneckou vložku skladujte mimo dosah dětí.

Látkové části umývejte vlažnou vodou do teploty 30°C.

Látkové části NEŽEHLETE.

Na látkové části NEPOUŽÍVEJTE bělidlo ani je nečistěte za sucha.

K mytí této vylepšené dětské autosedačky NEPOUŽÍVEJTE nezředěné neutrální detergenty, benzín ani jiná organická rozpouštědla. Mohlo by dojít k poškození vylepšené dětské autosedačky.

NEŽDÍMEJTE látkové části sedačky velkou silou. Může to na látkových částech zanechat záhyby.

Látkové části sušte zavěšené ve stínu.

Pokud tuto vylepšenou dětskou autosedačku nebudete delší dobu používat, vyjměte ji z vozidla.
