Todl next - Scaun auto Nuna - Manual de utilizare gratuit

Tip produs	Scaun auto i-Size
Model	Todl next
Marcă	Nuna
Normă de siguranță	UN R129 (i-Size)
Greutatea maximă a copilului	19 kg
Înălțimea minimă a copilului (cu spatele)	40 cm
Înălțimea maximă a copilului	105 cm
Utilizare cu spatele	40-105 cm, ≤19 kg, până la 4 ani
Utilizare cu fața	76-105 cm, ≤19 kg, de la 15 luni
Rotire la 360°	Da, cu buton de rotire
Fixare ISOFIX	Da, cu conectori și indicatori verzi
Picior de sprijin	Da, reglabil cu indicator verde/roșu
Protecție împotriva șocurilor laterale	Modul detașabil pe partea ușii
Înclinare reglabilă	5 poziții în modurile spate și față
Tetieră reglabilă	6 poziții
Ham	5 puncte, cataramă magnetică
Insert pentru bebeluș detașabil	Pentru copil <60 cm și ≤13 kg
Spălarea huselor	Apă rece <30°C
Uscare	La umbră, nu stoarceți
Garanție	Personalizată, înregistrare pe www.nunababy.com
Contact producător	[e-mail]

Întrebări frecvente - Todl next Nuna

Cum se instalează scaunul cu ISOFIX?

Fixați ghidele ISOFIX la ancorele vehiculului, extindeți conectorii, introduceți-i până la clic (indicatori verzi), apoi desfășurați piciorul de sprijin până la sol (indicator verde).

De la ce vârstă se poate folosi modul cu fața?

Modul cu fața este permis de la 15 luni, pentru copiii cu înălțimea între 76 și 105 cm și greutatea de până la 19 kg.

Cum se reglează înclinarea?

Apăsați butonul de reglare a înclinării și reglați scaunul pe una dintre cele 5 poziții disponibile în modurile spate și față.

Cum se curăță husele?

Spălați husele în apă rece <30°C, nu le călcați, nu le curățați chimic și nu le stoarceți. Lăsați să se usuce la umbră.

Cum se utilizează insertul pentru bebeluș?

Insertul pentru bebeluș este recomandat pentru copiii cu înălțimea mai mică de 60 cm și greutatea ≤13 kg în modul cu spatele. Acesta întărește protecția laterală. Scoateți-l în modul cu fața.

Ce fac dacă indicatorul piciorului de sprijin este roșu?

Un indicator roșu înseamnă că piciorul de sprijin nu este instalat corect. Reajustați lungimea acestuia apăsând butonul de reglare până când atinge podeaua și indicatorul devine verde.

Pot folosi acest scaun cu un airbag frontal activ?

Nu. Nu utilizați niciodată scaunul în modul cu spatele pe un scaun echipat cu un airbag frontal activ. Acest lucru prezintă un risc de vătămare gravă sau mortală.

Cum se detașează piesele moi?

Pentru a detașa piesele moi, apăsați butonul roșu al cataramei, apoi urmați pașii de dezasamblare (39-44). Pentru a le repune, repetați în ordine inversă.

Care este înălțimea recomandată pentru ham?

În modul cu spatele, hamurile trebuie să fie la nivelul sau sub umeri. În modul cu fața, acestea trebuie să fie la nivelul umerilor.

Ce fac după un accident?

Scaunul trebuie înlocuit după un accident violent, chiar dacă nu prezintă daune vizibile. Contactați producătorul pentru o înlocuire.

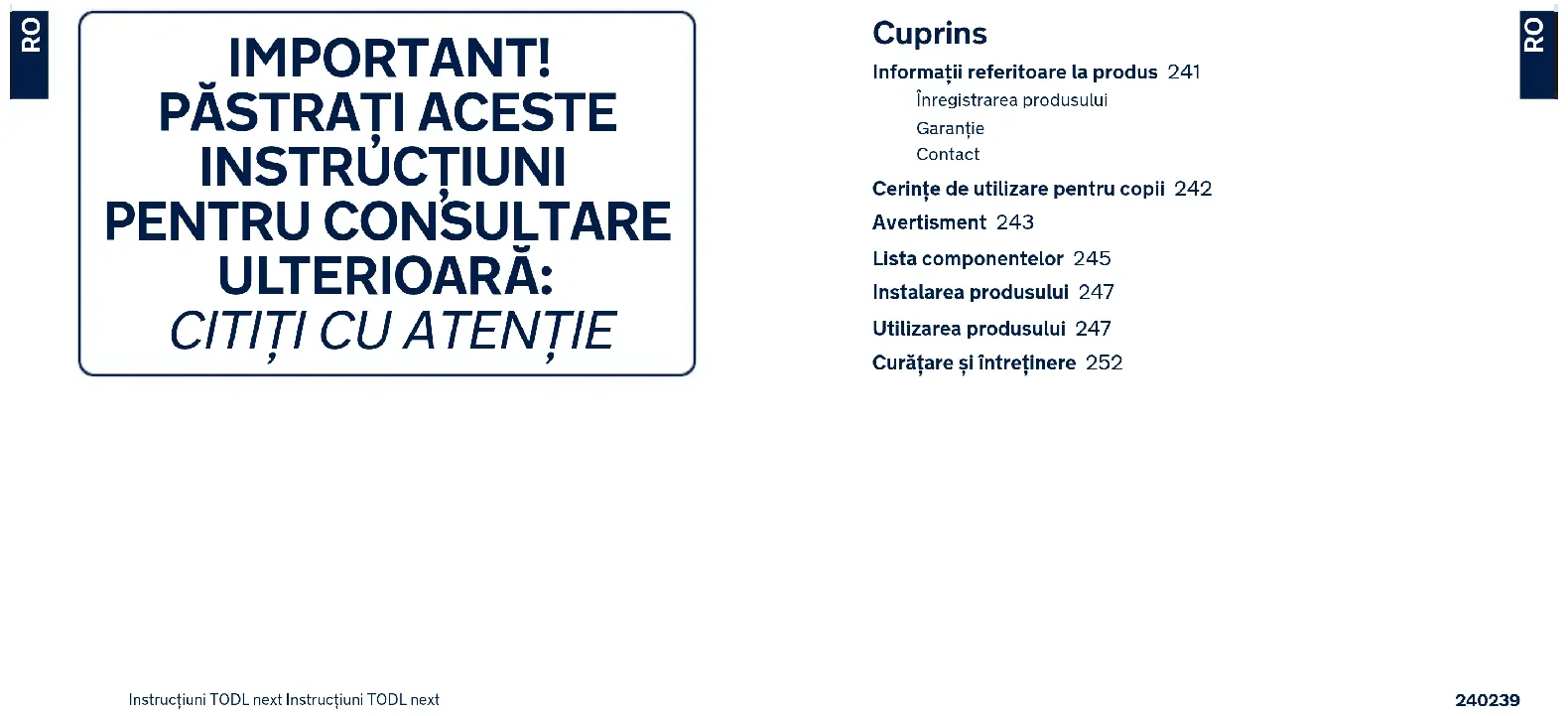

MANUAL DE UTILIZARE Todl next Nuna

Informații referitoare la produs 241

Înregistrarea produsului

Garantie

Contact

Cerințe de utilizare pentru copii 242

Avertisement 243

Lista componentelor 245

Instalarea produsului 247

Utilizarea produsului 247

Curățare și întreținere 252

Informații referitoare la produs

Numărul modelului:

Data fabricării:

Înregistrarea produsului

Vă rugăm completați informațiile de mai sus. Numărul modelului și data fabricației sunt situate în partea de jos a sistemului îmbunătățit de siguranță pentru copii.

Pentru a înregistra produsul, vizitați:

www.nunababy.com

Faceți clic pe linkul „Înregistrare echipament” de pe pagina principală.

Garantie

Produsele noastre de înaltă calitate au fost concepute pentru a putea crește împreună cu copilul și cu familia dvs. Pentru că avem încredere în produsele noastre, fiecare dintre acestea este acoperită de o garanție specifică, începând din ziua achiziției. Vă rugăm să vă asigurați că aveți la îndemână dovada de achiziție, numărul modelului și data fabricării atunci când ne contactați.

Pentru informații referitoare la garanție, vă rugăm să vizitați:

www.nunababy.com

Faceti clic pe linkul „Garantie" de pe pagina de pornire.

Contact

Pentru piese de schimb, intervenții de service sau întrebări suplimentare referitoare la garanție, vă rugăm să contactați departamentul nostru de asistență tehnică.

[e-mail]

www.nunababy.com

Cerințe de utilizare pentru copii

Produsul este adecvat pentru utilizarea în cazul copiilor care îndeplinesc următoarele cerințe:

Dimensiuni copil	Modul de instalare	Imagine instalare	Vårsta de referință	Pozitția scaunului	Instrucțiuni privind inserția pentru copii
40 cm-105 cm/ ≤19 kg	Modul de orientare cu spatele		< 4 ani Poziția 1-5		Recomandăm utilizarea inserției complete pentru copii cu înalțimes sub 60 cm si ≤ 13 kg. Poate fi folosită până când copilul nu mai încape. Insertia pentru copii creste protecția la impact lateral.
76 cm-105 cm/ ≤19 kg	Modul cu fața înalinte		15 luni până la aproximativ 4 ani	Pozitția 1-5	Îndepăratați inserția pentru sugari în modul orientat înainte.

1 - Acesta este un sistem de siguranță îmbunătățit pentru copii „i-Size”. Acesta este omologat în temeiul regulamentului ONU nr. 129 pentru utilizare în poziții așezate într-un vehicul compatibil i-Size, astfel cum este indicat de către producătorul vehiculului în manualul utilizatorului vehiculului.
2 - În caz de nelămuriri, consultați fabricantul sau vânzătorul sistemului de siguranță îmbunătățit pentru copii.

AVERTISMENT

Nerespectarea acestor avertismente și instrucțiuni poate cauza vătămări corporale grave sau moartea.

AVETI GRIJĂ ca articolele rigide și componentele din plastic ale sistemului de siguranță să fie amplasate și instalate astfel încât să nu poată fi prinse de în scaun mobil sau de o ușă a vehiculului.

NU utilizati sistemele de siguranță îmbunătățite pentru copii orientate în spate în raport cu direcția de deplasare a vehiculului în poziții de ședere în care este instalat un airbag frontal.

Pentru a utiliza acest sistem de siguranță îmbunătătit pentru copii în conformitate cu Regulamentul ONU Nr. 129, copilul trebuie să îndeplinească următoarele cerințe.

Cu fața înapoi: (Înălțimea cuprinsă între 40 cm - 105 cm/greutatea ≤ 19 kg)

Cu fața înainte: (înălțimea cuprinsă între 76cm - 105 cm/greutatea ≤ 19 kg)

IMPORTANT - NU UTILIZATI SCAUNUL CU FATA ÎNAINTE PENTRU COPII CU VÂRSTE MAI MICI DE 15 luni (Consultați instrucțiunile).

Picioarele de susținere trebuie să fie în contact cu podeaua vehiculului, iar centurile de fixare a copilului trebuie să fie ajustate în funcție de greutatea și înălțimea copilului. Curelele nu trebuie să fie răsucite.

Asigurați-vă că orice curea pentru genunchi este plasată jos, astfel încât pelvisul să fie cuplat ferm, fixat.

Dispozitivul trebuie să fie schimbat dacă a fost supus unor tensiuni violente în caz de accident. Un accident poate cauza daune pe care nu le puteți vedea.

Luați în considerare pericolul de a face modificări sau adăugări la dispozitiv fără aprobarea autorității competente, cât și pericolul de a nu urmări îndeaproape instrucțiunile de instalare furnizate de producătorul sistemului de siguranță îmbunătățit pentru copii.

Păstrați acest sistem de siguranță îmbunătățit pentru copii departe de lumina soarelui, în caz contrar poate fi prea fierbinte pentru pielea copilului. Atingeți întotdeauna sistemul de siguranță îmbunătățit pentru copii înainte de a pune copilul în acesta.

Copiii nu trebuie läsați nesupravegheați în sistemul de siguranță îmbunătățit.

Orice bagaje sau alte obiecte care ar putea cauza răniri în cazul unui accident trebuie fixate corespunzător.

Este posibil ca sistemul de siguranță pentru copii să nu se potrivească în toate vehiculele autorizate atunci când este utilizat în una dintre aceste poziții.

Sistemul îmbunătățit de siguranță pentru copii NU TREBUIE utilizat fără componentele moi.

Componentele moi nu trebuie să fie înlocuite decât cu cele recomandate de producător, deoarece componentele moi sunt parte integrantă a performanței sistemului de fixare.

Instrucțiunile trebuie păstrate împreună cu sistemul de siguranță de-a lungul întregii sale durate de viață.

De asemenea, acordati atenție instrucțiunilor și avertismentelor din manualul producătorului vehiculului.

Lista componentelor

Înainte de montare, asigurați-vă că aveți toate componentele. Dacă lipsește o componentă, vă rugăm să contactați distribuitorul local. Montajul nu necesită niciun fel de scule.

1 Suport pentru cap
2 Căptușeală scaun
3 Cataramă
4 Buton de reglare a chingilor
5 Chingă de reglaj
6 Buton de reglare a înclinării
7 Buton rotație
8 Perne pentru hamul de umăr
9 Insertie pentru sugari
10 Manetă de reglare a suportului pentru cap

11 Buton de reglare ISOFIX
12 Butonul de eliberare al sistemului de siguranță îmbunătățit pentru copii
13 Picion de fixare
14 Buton de reglaj picior de fixare
15 Ghidaje ISOFIX
16 Capsulă de protectie la impact lateral
17 Conector ISOFIX
18 Compartimentul de depozitare a manualului de instructiuni
19 Buton rotativ modul de transport pentru copii

1 2 3 4 5 6 7 8 9 10 15 11 12 13 14 16 17 18 19

Instalarea produsului

Aspecte referitoare la montaj

Acest sistem de siguranță îmbunătățit pentru copii este adecvat numai pentru scaunele vehiculului cu bare de ancorare ISOFIX. (1)

NU utilizați sistemele de siguranță îmbunătățite pentru copii orientate în spate în raport cu direcția de deplasare a vehiculului în poziții de ședere în care este instalat un airbag frontal. (2) Aceasta poate cauza decesul sau vătămarea gravă. Consultați manualul de utilizare al vehiculului pentru mai multe informații.

NU instalați acest sistem de siguranță îmbunătățit pentru copii pe scaunele vehiculului care sunt orientate în lateral sau în spate în raport cu direcția de deplasare a vehiculului.

Consultați manualul utilizatorului vehiculului dvs. pentru informații referitoare la pozițiile de montaj recomandate sau sugerate. (3)

Se recomandă instalarea acestui sistem de siguranță îmbunătățit pentru copii pe scaunul din spate al vehiculului. (4)

NU instalați acest sistem de siguranță îmbunătățit pentru copii pe scaunele mobile ale vehiculului.

Utilizarea produsului

Instalarea bazei

1 - Ataşati ghidurile ISOFIX de barele de ancorare ISOFIX ale vehiculului (consultați manualul de utilizare al vehiculului). (5) Ghidajele ISOFIX pot proteja suprafața scaunului împotriva ruperii. Acestea pot ghida, de asemenea, conectorii ISOFIX.
2 - Desfaceti piciorul de suport din compartimentul de depozitare. (6)
3 - Extindeți conectorii ISOFIX apăsând butonul de eliberare ISOFIX în timp ce trageți de conector (7)
4 - Apăsați pe butonul de ajustare ISOFIX pentru a regla conectorii ISOFIX. Aliniați conectorii ISOFIX cu ghidajele ISOFIX și apoi faceți clic pe ambii conectori ISOFIX în barele de ancorare ISOFIX. (8)
! Asigurați-vă că ambii conectori ISOFIX sunt atașați în siguranță de barele de ancorare ISOFIX. Ar trebui să existe două clicuri sonore, iar culorile indicatorilor de pe ambii conectori ISOFIX trebuie să fie complet verzi. (B)-1

Instrucțiuni TODL next Instrucțiuni TODL next

! Verificați pentru a vă asigura că baza este bine instalată trăgând ambii conectori ISOFIX.
5 - După ce așezați baza pe scaunul vehiculului, extindeți piciorul de fixare pe podea (9). Dacă piciorul de încărcare este instalat corect, indicatorul piciorului de încărcare va fi verde. Indicatorul va fi afişat cu roșu atunci când este piciorul este instalat incorect. (9)-2

Piciorul de fixare are mai multe poziții. Atunci când indicatorul piciorului de fixare arată roșu, aceasta înseamnă că piciorul de fixare este în poziția greșită.

! Asigurați-vă că piciorul de fixare este în contact complet cu podeaua vehiculului.
! Strângeți butonul de reglare a piciorului de fixare, apoi scurtați piciorul de fixare în sus. (9)-1

Baza asamblată complet este indicată ca (10)

! Conectorii ISOFIX trebuie ataşati și blocați pe barele de ancorare ISOFIX. (10)-1
! Picionul de fixare trebuie instalat corect cu indicatorul verde. (10)-2
6 - Pentru a scoate baza, apăsați mai întâi butonul secundar de blocare (11)-1 și apoi pe butonul (11)-2 de pe conectorii ISOFIX înainte de a scoate baza de pe scaunul vehiculului. (11)
7 - Pentru transport, apăsați butonul de reglare ISOFIX și mutați înapoi conectorii ISOFIX înapoi în poziția de stocare. (12)

Utilizați scutul de impact lateral

1 - Sistemul de siguranță îmbunătățit pentru copii este livrat cu un scut de impact lateral detașabil. Scutul de impact lateral TREBUIE utilizat pe ușa vehiculului pentru o protecție optimă. Instalarea prezentată în (13)
2 - Apăsați butonul de eliberare pentru a îndepărța capsula de impact lateral. (14)

Reglarea înălțimii

pentru suportul pentru cap și hamurile de umăr

Reglați suportul pentru cap și verificați dacă hamurile de umăr se află la înălțimea corectă, conform (15)(16)(17)(18).

! Atunci când sunt utilizate în modul orientat spre spate, fantele hamurilor pentru umeri trebuie să fie chiar la nivel sau imediat sub umerii copilului. (15)
! Atunci când sunt utilizate în modul orientat în față, fantele hamurilor pentru umeri trebuie să fie chiar la nivelul părții de sus a umerilor copilului. (16)

Trageți de maneta de reglare a suportului pentru cap (17), în timp ce ridicati sau coborăți suportul până când se fixează într-una dintre cele 6 poziții. Pozițiile suportului pentru cap sunt marcate cu (18).

Reglarea înclinăril

1 - Strângeți mânerul de reglare a înclinării pentru a regla sistemul de siguranță pentru copii în poziția corectă. (19)
2 - Atât modul orientat înapoi, cât și modul orientat înainte au 5 poziții de înclinare, unghiurile de înclinare sunt prezentate. (20)

Modul de orientare cu spatele

(înălțimea cuprinsă între 40 cm - 105 cm/greutatea ≤ 19 kg)

! Instalați sistemul îmbunătățit de siguranță pentru copii pe scaunul din spate al vehiculului, apoi puneți copilul în sistemul îmbunătățit de siguranță pentru copii.
1 - Împingeți sistemul de siguranță îmbunătățit pentru copii în jos, pe bază (21). Dacă sistemul de siguranță îmbunătățit pentru copii este fixat bine, indicatorul de siguranță va fi verde. (22)
2 - Pentru a elibera sistemul de siguranță îmbunătățit, scoateți mai întăi copilul din sistemul de siguranță pentru copii. Strângeți butonul de eliberare a sistemului de siguranță pentru copii (23)-1, apoi ridicati scaunul pentru copii în sus (23)-2.

Sistemul de siguranță îmbunătățit pentru copii poate să fie instalat și eliberat NUMAI în modul orientat spre spate.

3 - Apăsați butonul de reglare ISOFIX și împingeți baza înapoi până când vine în contact cu spătarul scaunului vehiculului. (24)
4 - Apăsați și îneți apăsat butonul de rotație pentru a roti scaunul pentru o încărcare/descărcare laterală mai ușoară a copilului, apoi rotiți scaunul în poziția orientată spre spate. (25)

! Apăsați butonul de rotație de pe ambele părți pentru a roti scaunul îmbunătățit de siguranță pentru copii.
5 - Apăsați butonul de reglaj al hamului, în timp ce trageți hamurile pentru umăr până la lungimea dorită (trageți de sub pernele pentru umăr pentru a lungi). (26)
6 - Deblocați catarama hamurilor apăsând butonul roșu. (27)
7 - Asezați limbile cataramelor pe zona magnetică de pe partea exterioroară a sistemului de siguranță pentru copii, astfel încât acestea să fie fixate. (28)

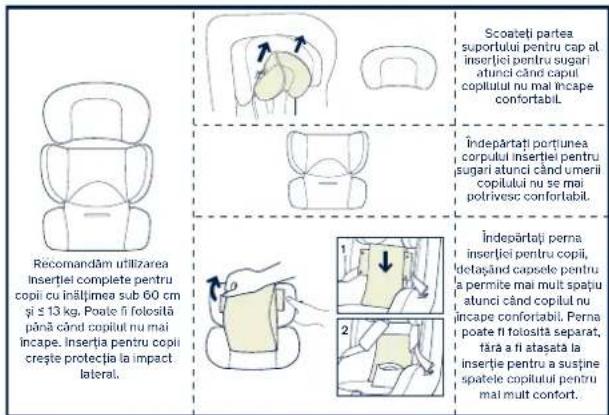

Folosirea insertiei pentru copii

Recomandam utilizarea Insertiei complete pentru copii cu inălțimea sub 60 cm și ≤ 13 kg. Poate fi folosità până când copiul nu mai incape. Insertia pentru copi crește protecția la impact lateral. Scoateli partea suportului pentru cap al. insertiei pentru sugari atunci când capul copiului nu mai încape confortabil. Îndepăratați portiunea corpiului insertiei pentru sugari atunci când umerii copiului nu se mai potrivesc confortabil. Îndepăratați perna insertiei pentru copii, delașând capsele pentru a permite mai mult spațiu atunci când copiul nu incape confortabil. Perna poate fi folosità separat, fără a fi atașată la insertie pentru a susține spatele copiului pentru mai mult contort.

8 - Aşezati copilul în sistemul de siguranță îmbunătătit pentru copii și treceti ambele brațe ale copilului prin hamuri.
9 - Cuplați catarama. Consultați (29).
10 - Rotiți scaunul pentru copii îmbunătățit înspre spate. Indicatorul sistemului de siguranță îmbunătățit pentru copii va fi verde. (30)
11 - Trageți în jos husa de reglare și reglați hamul astfel încât copilul să fie fixat. (31)
! Mențineți întotdeauna copilul fixat în ham și strâns în mod corespunzător prin reglarea tensiunii hamurilor.

Modul cu fața înainte

(Înălțimea copilului 76 cm-105 cm/Greutatea copilului ≤ 19kg) (Vârsta copilului ≥ 15 luni)

! Instalați sistemul îmbunătățit de siguranță pentru copii pe scaunul din spate al vehiculului, apoi puneți copilul în sistemul îmbunătățit de siguranță pentru copii.
1 - Apăsați butonul de rotație pentru a roti scaunul, pentru o încărcare/descărcare laterală mai ușoară a copilului, apoi rotiți scaunul în poziția orientată înainte. (32)
! Apăsați butonul de rotație de pe ambele părți pentru a roti scaunul îmbunătățit de siguranță pentru copii.
2 - Apăsați butonul de reglaj al hamului, în timp ce trageți hamurile pentru umăr până la lungimea dorită (trageți de sub pernele pentru umăr pentru a lungi). (33)
3 - Deblocați catarama hamurilor apăsând butonul roșu. (34)

! Scoateți inserția pentru sugari când scaunul este în modul orientat înainte.

4 - Asezați limbile cataramelor pe zona magnetică de pe partea exteriorară a sistemului de siguranță pentru copii, astfel încât acestea să fie fixate. (35)
5 - Rotiți sistemul de siguranță pentru copii îmbunătățit spre înainte, indicatorul sistemului de siguranță îmbunătățit pentru copii va fi verde. (36)
6 - Trageți în jos husa de reglare și reglați hamul astfel încât copilul să fie fixat. (37)

! Mențineți întotdeauna copilul fixat în ham și strâns în mod corespunzător prin reglarea tensiunii hamurilor.

! NU folositi orientarea spre înainte, cu exceptia cazului în care copilul dvs. are înălțimea de cel puțin 76 cm ŞI vârsta de 15 luni

Demontarea și asamblarea părților moi

Apăsați butonul de culoare roșie pentru a decupla catarama. (38)

Urmati paşii (39) - (44) pentru a detaşa componentele moi.

Pentru a reatașa componentele moi, repetați pașii de mai sus în ordine inversă.

Curățare și întreținere

Păstrați inserția pentru sugari departe de îndemâna copilului.

Spălați componentele moi cu apă rece sub 30 °C.

NU călcați componentele moi.

NU înălbiti sau nu curățati chimic componentele moi.

NU utilizați detergenți neutri nediluați, benzină sau alti solventi organici pentru a spăla sistemul de siguranță îmbunătățit pentru copii. Poate cauza deteriorarea sistemului de siguranță îmbunătățit pentru copii.

NU răsuciți componentele moi pentru a le usca cu forță mare. Acesta poate lăsa cute în componentele moi.

Vă rugăm să atârnați la umbră componentele moi.

Îndepărtați sistemul de siguranță îmbunătățit pentru copii de pe scaunul vehiculului dacă nu îl folosiți pentru o perioadă lungă de timp.
