Tipo de produto	Assento de carro i-Size
Modelo	Todl next
Marca	Nuna
Norma de segurança	UN R129 (i-Size)
Peso máximo da criança	19 kg
Altura mínima da criança (virada para trás)	40 cm
Altura máxima da criança	105 cm
Uso virado para trás	40-105 cm, ≤19 kg, até 4 anos
Uso virado para a frente	76-105 cm, ≤19 kg, a partir de 15 meses
Rotação de 360°	Sim, com botão de rotação
Fixação ISOFIX	Sim, com conectores e indicadores verdes
Pé de apoio	Sim, ajustável com indicador verde/vermelho
Proteção contra impactos laterais	Módulo removível do lado da porta
Inclinação ajustável	5 posições nos modos traseiro e dianteiro
Apoio de cabeça ajustável	6 posições
Arnês	5 pontos, fivela magnética
Inserção para bebé removível	Para criança <60 cm e ≤13 kg
Lavagem das capas	Água fria <30°C
Secagem	À sombra, não torcer
Garantia	Personalizada, registo em www.nunababy.com
Contacto do fabricante	[e-mail]

Perguntas frequentes - Todl next Nuna

Como instalar o assento com ISOFIX?

Fixe os guias ISOFIX nas ancoragens do veículo, estenda os conectores, insira-os até ouvir o clique (indicadores verdes) e, em seguida, desdobre o pé de apoio até ao chão (indicador verde).

A partir de que idade se pode usar o modo virado para a frente?

O modo virado para a frente é permitido a partir dos 15 meses, para crianças com altura entre 76 e 105 cm e peso até 19 kg.

Como ajustar a inclinação?

Pressione o botão de ajuste de inclinação e ajuste o assento numa das 5 posições disponíveis nos modos traseiro e dianteiro.

Como limpar as capas?

Lave as capas com água fria <30°C, não as passe a ferro, não as limpe a seco e não as torça. Deixe secar à sombra.

Como usar a inserção para bebé?

A inserção para bebé é recomendada para crianças com menos de 60 cm e peso ≤13 kg no modo virado para trás. Reforça a proteção lateral. Remova-a no modo virado para a frente.

O que fazer se o indicador do pé de apoio estiver vermelho?

Um indicador vermelho significa que o pé de apoio não está corretamente instalado. Reajuste o seu comprimento pressionando o botão de ajuste até que toque no chão e o indicador fique verde.

Posso usar este assento com um airbag frontal ativo?

Não. Nunca use o assento no modo virado para trás num banco equipado com um airbag frontal ativo. Isso apresenta risco de ferimentos graves ou mortais.

Como remover as peças macias?

Para remover as peças macias, pressione o botão vermelho da fivela e siga os passos de desmontagem (39-44). Para recolocá-las, repita na ordem inversa.

Qual é a altura recomendada para o arnês?

No modo virado para trás, os arneses devem estar ao nível ou abaixo dos ombros. No modo virado para a frente, devem estar ao nível dos ombros.

O que fazer após um acidente?

O assento deve ser substituído após um acidente violento, mesmo que não apresente danos visíveis. Contacte o fabricante para uma substituição.

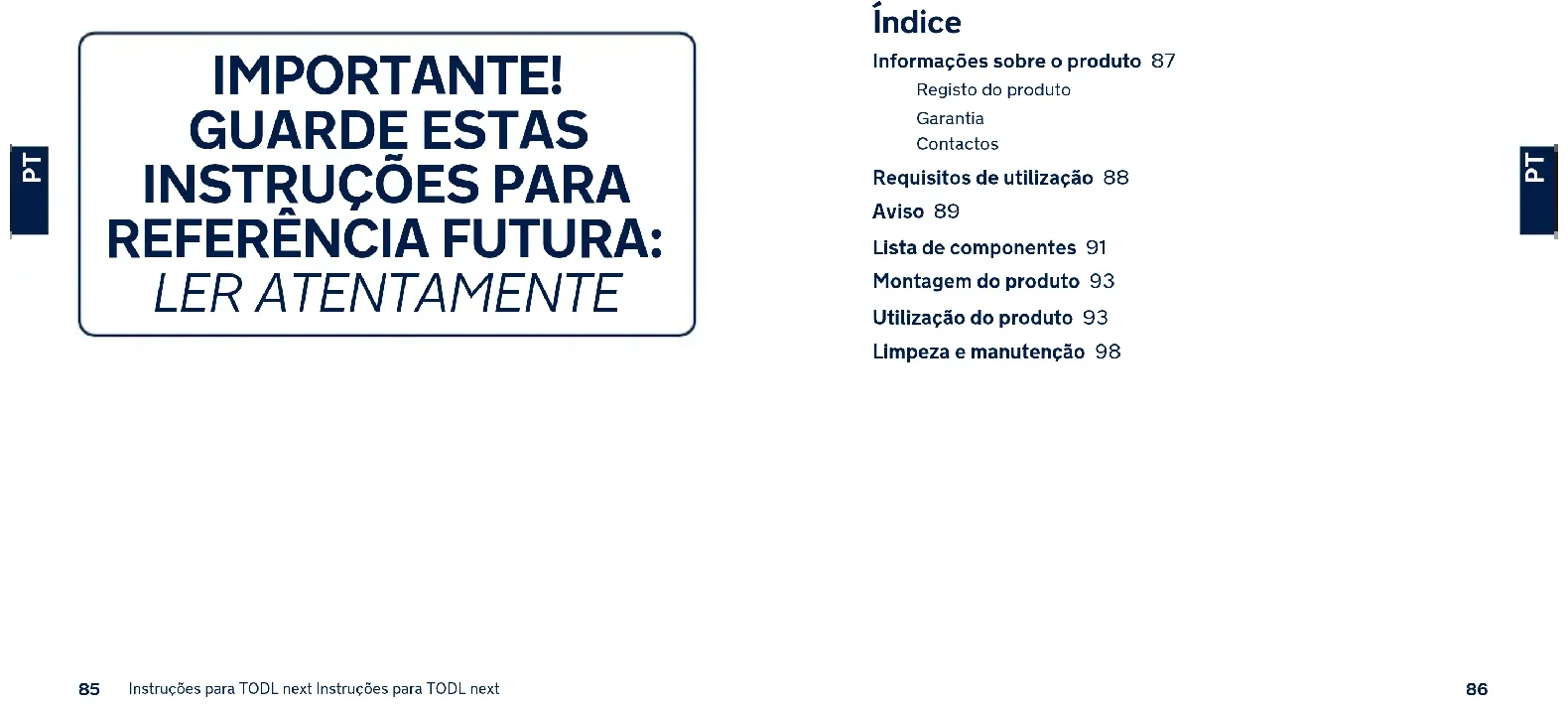

MANUAL DE UTILIZADOR Todl next Nuna

Informações sobre o produto 87

Registo do produto

Garantia

Contactos

Requisitos de utilização 88

Aviso 89

Lista de componentes 91

Montagem do produto 93

Utilização do produto 93

Limpeza e manutenção 98

Informações sobre o produto

Número de modelo:

Data de fabrico:

Registo do produto

Preencha as informações acima. O número do modelo e a data de fabrico estão localizados na parte inferior do dispositivo avançado de retenção para crianças.

Para registar o seu produto visite:

www.nunababy.com

Clique no link "Registar equipamento" na página inicial.

Garantia

Concebemos propositadamente os nossos produtos de alta qualidade para que possam acompanhar o crescimento do seu filho e da sua família. Porque confiamos nos nossos produtos, os nossos equipamentos estão cobertos por uma garantia personalizada por produto, a partir do dia da sua compra. Quando nos contactar, tenha disponíveis o comprovativo de compra, o número do modelo e a data de fabrico.

Para obter informações sobre a garantia, visite:

www.nunababy.com

Clique no link "Garantia" na página inicial.

Contactos

Para peças de substituição, assistência técnica ou outras questões sobre a garantia, contacte o nosso departamento de apoio ao cliente.

[e-mail]

www.nunababy.com

Requisitos de utilização

Este produto é adequado para crianças que cumpram os seguintes requisitos:

Tamanho da criança	Modo de Instalação	Figura para Instalação	Idade de referência	Posição de utilização	Instruções do redutor para bebé
40-105 cm/≤ 19 kg	Modo virado para a retaguarda		<4 anos	Posição 1-5	Recomendamos que utilize o redutor completo se o bebê tiver até 60 cm e ≤ 13 kg. Pode ser utilizado até que o redutor esteja pequeno para o tamanho do bebê. O redutor aumenta a proteção contra impactos laterais.
76-105 cm/≤ 19 kg	Modo virado para a frente		15 meses a 4 anos	Posição 1-5	Remova o redutor quando no modo virado para a frente.

1 - Este é um sistema avançado de retenção para crianças "i-Size". Está aprovado ao abrigo da Regulamentação UN No.129 para utilização em veículos com lugares sentados compatíveis com "i-Size", como indicado no manual do utilizador do fabricante do veículo.
2 - Em caso de dúvida, consulte o fabricante ou o revendedor do sistema avançado de retenção para crianças.

AVISO

O incumprimento dos avisos e instruções pode resultar em lesões graves ou morte.

TENHA atenção ao facto de as peças rígidas e plásticas de um dispositivo avançado de retenção para crianças deverem estar localizadas e instaladas de forma a não ficarem presas num assento móvel ou na porta do veículo.

NÃO utilize o sistema de retenção para crianças virado para a retaguarda em lugares sentados onde esteja instalado um airbag frontal ativo.

Para utilizar este dispositivo avançado de retenção para crianças de acordo com a Regulamentação UN N.º 129, a criança deve cumprir os seguintes requisitos.

Virado para a retaguarda:

Altura da criança 40 - 105 cm/Peso da criança ≤ 19 kg;

Virado para a frente:

Altura da criança 76 - 105 cm/Peso da criança ≤ 19 kg;

IMPORTANTE - NÃO UTILIZE O DISPOSITIVO VIRADO PARA A FRENTE SE A CRIANÇA TIVER UMA IDADE INFERIOR A 15 MESES (Consulte as instruções)

Qualquer perna de apoio deve estar em contacto com o piso do veículo e as correias que restringem a criança devem ser ajustadas ao corpo da criança. As correias não devem estar torcidas.

Certifique-se de que a correia subabdominal está o mais baixo possível para que a cintura esteja bem segura.

Este dispositivo avançado de retenção para crianças deve ser substituído caso tenha sido sujeito a esforços violentos num acidente. Um acidente pode causar danos não visíveis.

Não devem ser efetuadas alterações ou adições ao dispositivo sem a aprovação de uma autoridade competente e devem ser seguidas as instruções de instalação fornecidas pelo fabricante do dispositivo avançado de retenção para crianças.

Mantenha este dispositivo avançado de retenção para crianças afastado de luz solar direta, caso contrário, este poderá tornarse demasiado quente para a pele da criança. Verifique sempre a temperatura tocando no dispositivo avançado de retenção para crianças antes de colocar a criança.

As crianças não devem permanecer sem supervisão no sistema avançado de retenção.

Todas as bagagens ou outros objetos que possam causar ferimentos em caso de colisão, devem estar corretamente fixos.

O dispositivo avançado de retenção para crianças poderá não caber em todos os veículos aprovados quando for utilizado numa destas posições.

O sistema avançado de retenção para crianças NÃO DEVE SER UTILIZADO sem a capa de tecido acolchoado.

A capa de tecido acolchoado não deve ser substituída por qualquer outra que não seja recomendada pelo fabricante, pois é parte integrante do sistema de retenção.

As instruções devem ser guardadas no dispositivo avançado de retenção para crianças durante toda a sua vida útil.

Tenha também em atenção as instruções e avisos do manual do fabricante do veículo.

Lista de componentes

Certifique-se de que todas as peças estão disponíveis antes da montagem. Se alguma peça estiver em falta, contacte o revendedor local. Não são necessárias ferramentas para a montagem.

1 Apoio de cabeça
2 Capa de tecido acolchoado
3 Fivela
4 Botão da correia de ajuste
5 Correia de ajuste
6 Botão de ajuste de reclinação
7 Botão de rotação
8 Capas das alças
9 Redutor para bebé
10 Alavanca de ajuste do apoio de cabeça
11 Botão de ajuste ISOFIX

12 Botão de desengate do dispositivo avançado de retenção
13 Perna de carga
14 Botão de ajuste da perna de carga
15 Guias ISOFIX
16 Módulo de proteção contra impactos laterais
17 Conector ISOFIX
18 Compartimentode armazenamento do manual de instruções
19 Botão de rotação do transportador

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

Montagem do produto

Cuidados na instalação

Este dispositivo avançado de retenção para crianças é adequado para bancos de veículos equipados com barras de fixação ISOFIX. (1)

NÃO utilize o sistema de retenção para crianças virado para a retaguarda em lugares sentados onde esteja instalado um airbag frontal ativo. (2) Poderão ocorrer ferimentos graves ou mesmo a morte. Consulte o manual do proprietário do veículo para obter mais informações.

NÃO instale este sistema avançado de retenção para crianças em bancos de veículo virados para o lado ou para a retaguarda em relação à direção de deslocação do veículo.

Consulte o manual do veículo para obter as posições de instalação recomendadas ou sugeridas. (3)

Recomendamos que instale este dispositivo avançado de retenção para crianças no banco traseiro do veículo. (4)

NÃO instale este sistema avançado de retenção para crianças em bancos móveis de veículos.

Utilização do produto

Instalação da base

1 - Encaixe os guias ISOFIX nas barras de fixação ISOFIX do veículo (ver manual do proprietário do veículo). (5) Os guias ISOFIX podem proteger a superfície do banco do veículo contra roturas. Também servem para guiar os conectores ISOFIX.
2 - Desdobre a perna de carga a partir do compartimento de armazenamento. (6)
3 - Estique os conectores ISOFIX pressionando o botão de ajuste ISOFIX enquanto puxa o conector. (7)
4 - Pressione o botão de ajuste ISOFIX para ajustar os conectores ISOFIX. Alinhe os conectores ISOFIX com os guias ISOFIX e, em seguida, encaixe ambos os conectores ISOFIX nas barras de fixação ISOFIX. (8)
! Certifique-se de que ambos os conectores ISOFIX estão corretamente encaixados nas barras de fixação ISOFIX do veículo. Deverá ouvir dois cliques e a cor dos indicadores de ambos os conectores ISOFIX deverá ser completamente verde. (8)-1
93 Instruções para TODL next Instruções para TODL next

! Certifique-se de que a base está firmemente instalada puxando por ambos os conectores ISOFIX.
5 - Depois de colocar a base no banco do veículo, estique a perna de carga até ao piso do veículo (9). Se o indicador da perna de apoio apresentar a cor verde, significa que a perna de apoio está corretamente instalada. A cor vermelha indica uma instalação incorreta. (9)-2
A perna de carga tem múltiplas posições. Se o indicador da perna de apoio apresentar a cor vermelha, significa que a perna de apoio está numa posição incorreta.
! Certifique-se de que a perna de carga está em contacto com o piso do veículo.
! Aperte o botão de ajuste da perna de carga e, em seguida, encurte a perna de carga para cima. (9)-1
A ilustração (10) apresenta a base totalmente montada.
! Os conectores ISOFIX devem estar encaixados e bloqueados nas barras de fixação ISOFIX. (10)-1
! A perna de carga deve estar corretamente instalada com o indicador em cor verde. (10)-2
6 - Para remover a base, pressione primeiro o botão de bloqueio secundário (11)-1 e, em seguida, o botão (11)-2 nos conectores ISOFIX antes de remover a base do banco do veículo. (11)
7 - Para transportar, pressione o botão de ajuste ISOFIX e retraia os conectores ISOFIX para a posição de armazenamento. (12)

Utilizar a proteção contra impactos laterais

1 - O dispositivo avançado de retenção para crianças é fornecido com um módulo de proteção contra impactos laterais. Este módulo de proteção contra impactos laterais DEVE ser utilizado no lado da porta do veículo. Instalação apresentada em (13).
2 - Pressione o botão de desengate para remover o módulo de proteção contra impactos laterais. (14)

Ajuste da altura

para o apoio de cabeça e alças

Ajuste o apoio de cabeça e verifique se as alças se encontram à altura correta de acordo com as figuras (15)(16)(17)(18).

! Quando o dispositivo for utilizado no modo virado para a retaguarda, as alças deverão estar colocadas ao nível ou ligeiramente abaixo dos ombros da criança. (15)
! Quando o dispositivo for utilizado no modo virado para a frente, as alças deverão estar colocadas ao nível dos ombros da criança. (16)

Puxe a alavanca de ajuste do apoio de cabeça (17), e ajuste o apoio de cabeça para cima ou para baixo até que este encaixe numa das 6 posições. As posições do apoio de cabeça são apresentados na ilustração (18).

Ajuste da reclinação

1 - Aperte o botão de ajuste da reclinação para ajustar o dispositivo avançado de retenção para crianças para a posição adequada. (19)
2 - Ambos os modos virados para a retaguarda e para a frente têm 5 posições de reclinação. Os ângulos de reclinação são apresentados na figura. (20)

Modo virado para a retaguarda

(Altura da criança 40 - 105 cm/Peso da criança ≤ 19 kg)

! Instale o dispositivo avançado de retenção para crianças no assento traseiro do veículo e, em seguida, coloque a criança no dispositivo.

1 - Encaixe o dispositivo avançado de retenção para crianças na base (21). Se o dispositivo avançado de retenção estiver corretamente encaixado, o indicador do dispositivo avançado de retenção apresentará a cor verde. (22)
2 - Para desencaixar o dispositivo avançado de retenção para crianças, retire primeiro a criança do dispositivo avançado de retenção para crianças. Aperte o botão de desbloqueio do dispositivo avançado de retenção para crianças (23)-1 e, em seguida levante o dispositivo (23)-2.
O dispositivo avançado de retenção para crianças pode ser instalado e removido APENAS no modo virado para a retaguarda.
3 - Mantenha pressionado o botão de ajuste ISOFIX e empurre o sistema avançado de retenção para crianças até tocar nas costas do banco do veículo. (24)
4 - Mantenha pressionado o botão de rotação para rodar e colocar/retirar a criança lateralmente de forma fácil e, em seguida rode a cadeira para a posição virada para a retaguarda. (25)

! Pressione o botão de rotação num dos lados para rodar o dispositivo avançado de retenção.
5 - Pressione o botão de ajuste das alças, enquanto puxa as alças até ao comprimento desejado (Puxe debaixo das ombreiras fixas para alongar). (26)
6 - Abra o cinto de segurança pressionando o botão vermelho. (27)
7 - Encoste as linguetas do cinto contra a área magnética no lado exterior do dispositivo avançado de retenção para crianças para que as linguetas fiquem fixas no lugar. (28)

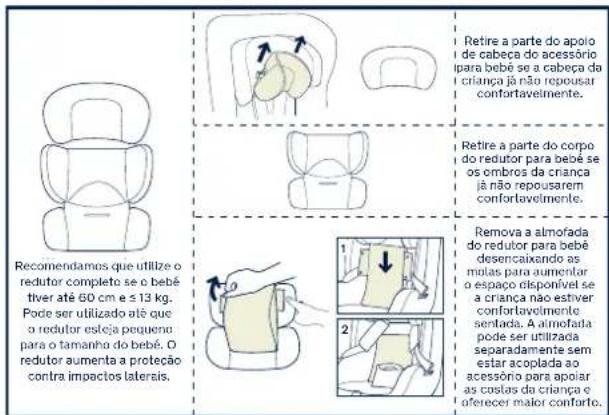

Utilizar o redutor para bebé

Retire a parte do apolo de cabeça do acessório para bebé se a cabeça do criança já não repousar confortavelmente. Retire a parte do corpo do redutor para bebé se os ombros da criança já não repousarem confortavelmente. Remova a almofada do redutor para bebé desencaixando as molas para aumentar o espaço disponível se a criança não estiver confortavelmente Recomendamos que utilize o redutor completo se o bebê- tiver até 60 cm e ≤13 kg. Pode ser utilizado até que o redutor esteja pequeno para o tamanho do bebé. O redutor aumenta a proteção contra impactos laterais. Removao a almofada do redutor para bebé desencaixando as molas para aumentar o espaço disponível se a criança não estiver confortavelmente. A almofada pode ser utilizada separadamente sem estar acoplada ao acessório para apoiar as costas da criança e oferecer maior conforto.

8 - Coloque a criança no dispositivo avançado de retenção para crianças e passe ambos os braços pelas correias.
9 - Encaixe a fivela. Consulte a ilustração (29).
10 - Rode o dispositivo de retenção para crianças e vire-o para a retaguarda. O indicador do dispositivo avançado de retenção para crianças apresentará a cor verde. (30)
11 - Puxe a cinta de ajuste para baixo e ajuste-a para o comprimento adequado para garantir que a criança está segura. (31)

! Mantenha a criança segura com as correias e devidamente apertada eliminando quaisquer folgas.

(Altura da criança 76 - 105 cm/Peso da criança ≤ 19 kg) (Idade da criança ≥ 15 meses)

! Instale o dispositivo avançado de retenção para crianças no assento traseiro do veículo e, em seguida, coloque a criança no dispositivo.
1 - Pressione o botão de rotação para rodar e colocar/retirar a criança lateralmente de forma fácil e, em seguida rode a cadeira para a posição virada para a frente. (32)
! Pressione o botão de rotação num dos lados para rodar o dispositivo avançado de retenção.
2 - Pressione o botão de ajuste das alças, enquanto puxa as alças até ao comprimento desejado (Puxe debaixo das ombreiras fixas para alongar). (33)

3 - Abra o cinto de segurança pressionando o botão vermelho. (34)

! Remova o redutor quando no modo virado para a frente.

4 - Encoste as linguetas do cinto contra a área magnética no lado exterior do dispositivo avançado de retenção para crianças para que as linguetas fiquem fixas no lugar. (35)

5 - Rode o dispositivo avançado de retenção para a frente, o indicador do dispositivo avançado de retenção apresentará a cor verde. (36)

6 - Puxe a cinta de ajuste para baixo e ajuste-a para o comprimento adequado para garantir que a criança está segura. (37)

! Mantenha a criança segura com as correias e devidamente apertada eliminando quaisquer folgas.

! NÃO utilize o dispositivo virado para a frente se a criança não tiver pelo menos 76 cm E 15 meses

Retirar e montar a capa de tecido acolchoado

Pressione o botão vermelho para abrir a fivela. (38)

Siga os passos (39) - (44) para retirar a capa de tecido acolchoado.

Para voltar a colocar a capa de tecido, repita os passos indicados acima na ordem inversa.

Limpeza e manutenção

Guarde o redutor afastado do alcance de crianças.

Lave a capa de tecido acolchoado com água fria a uma temperatura inferior a 30 °C.

NÃO engome a capa de tecido.

NÃO utilize lixívia nem lave a seco a capa de tecido acolchoado.

NÃO utilize detergentes neutros não diluídos, gasolina ou outros solventes orgânicos para lavar o dispositivo avançado de retenção para crianças. Poderá danificar o dispositivo avançado de retenção.

NÃO torça a capa de tecido acolchoado para a secar rapidamente. Poderá enrugar as capas de tecido acolchoado.

Deixe secar as capas de tecido acolchoado num local à sombra.

Retire o dispositivo avançado de retenção para crianças do veículo se não pretende utilizá-lo durante um longo período.
