Ürün Tipi	i-Size Araba Koltuğu
Model	Todl next
Marka	Nuna
Güvenlik Standardı	UN R129 (i-Size)
Maksimum Çocuk Ağırlığı	19 kg
Minimum Çocuk Boyu (arka dönük)	40 cm
Maksimum Çocuk Boyu	105 cm
Arka Dönük Kullanım	40-105 cm, ≤19 kg, 4 yaşa kadar
Öne Dönük Kullanım	76-105 cm, ≤19 kg, 15 aydan itibaren
360° Döndürme	Evet, döndürme butonlu
ISOFIX Sabitleme	Evet, yeşil göstergeli konektörlerle
Yük Desteği Ayağı	Evet, yeşil/kırmızı göstergeli ayarlanabilir
Yan Darbe Koruması	Kapı tarafında çıkarılabilir modül
Ayarlanabilir Eğim	Arka ve ön modlarda 5 pozisyon
Ayarlanabilir Başlık	6 pozisyon
Emniyet Kemeri	5 noktalı, manyetik toka
Çıkarılabilir Bebek Yastığı	<60 cm ve ≤13 kg çocuklar için
Kılıfların Yıkanması	Soğuk su <30°C
Kurutma	Gölgede, sıkmayın
Garanti	Kişiye özel, www.nunababy.com adresinde kayıt
Üretici İletişim	[e-mail]

Sık sorulan sorular - Todl next Nuna

ISOFIX ile koltuk nasıl kurulur?

ISOFIX kılavuzlarını aracın bağlantı noktalarına takın, konektörleri uzatın, klik sesi duyana kadar (yeşil göstergeler) takın, ardından yük desteği ayağını yere kadar açın (yeşil gösterge).

Öne dönük mod hangi yaştan itibaren kullanılabilir?

Öne dönük mod 15 aydan itibaren, boyu 76-105 cm ve ağırlığı 19 kg'a kadar olan çocuklar için izin verilir.

Eğim nasıl ayarlanır?

Eğim ayar düğmesine basın ve koltuğu arka ve ön modlarda mevcut 5 pozisyondan birine ayarlayın.

Kılıflar nasıl temizlenir?

Kılıfları soğuk suda <30°C yıkayın, ütülemeyin, kuru temizleme yapmayın ve sıkmayın. Gölgede kurumaya bırakın.

Bebek yastığı nasıl kullanılır?

Bebek yastığı, arka dönük modda boyu 60 cm'den kısa ve ≤13 kg olan çocuklar için önerilir. Yan korumayı güçlendirir. Öne dönük modda çıkarın.

Yük desteği göstergesi kırmızıysa ne yapmalı?

Kırmızı gösterge, yük desteği ayağının doğru takılmadığı anlamına gelir. Ayar düğmesine basarak uzunluğunu zemine değene ve gösterge yeşil olana kadar yeniden ayarlayın.

Bu koltuğu aktif ön hava yastığı ile kullanabilir miyim?

Hayır. Koltuğu asla aktif ön hava yastığı bulunan bir koltukta arka dönük modda kullanmayın. Bu, ciddi veya ölümcül yaralanma riski oluşturur.

Yumuşak parçalar nasıl çıkarılır?

Yumuşak parçaları çıkarmak için tokadaki kırmızı düğmeye basın, ardından sökme adımlarını (39-44) izleyin. Tekrar takmak için ters sırayla uygulayın.

Emniyet kemeri için önerilen yükseklik nedir?

Arka dönük modda kemerler omuz hizasında veya altında olmalıdır. Öne dönük modda omuz hizasında olmalıdır.

Kaza sonrası ne yapmalı?

Koltuk, şiddetli bir kazadan sonra görünür bir hasar olmasa bile değiştirilmelidir. Değiştirme için üreticiyle iletişime geçin.

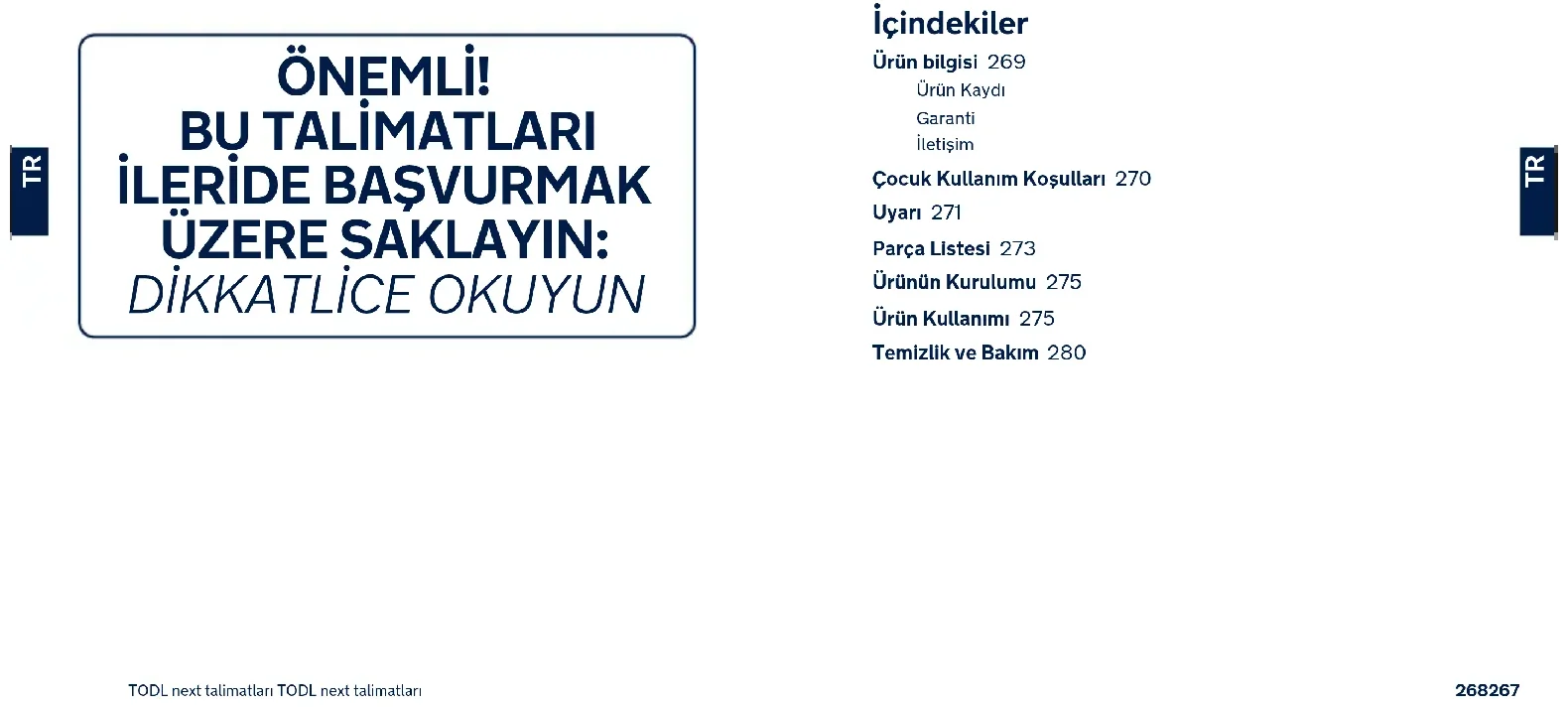

KULLANIM KILAVUZU Todl next Nuna

Çocuk Kullanım Koşulları 270

Uyarı 271

Parça Listesi 273

Ürünün Kurulumu 275

Ürün Kullanımı 275

Temizlik ve Bakım 280

Ürün Bilgisi

Model Numarası:

Üretim Tarihi:

Ürün Kaydı

Lütfen yukarıdaki bilgileri doldurun. Model numarası ve tarihi, geliştirilmiş çocuk koltuğunun altında bulunur.

Ürününüzü kaydettirmek için lütfen:

www.nunababy.com adresine gidin

Ana sayfadaki "Register Gear" (Ürünü Kaydet) bağlantısına tıklayın.

Garanti

Yüksek kaliteli ürünlerimizi, hem çocuğunuzla hem de ailenizle birlikte büyüyecek şekilde bilinçli olarak tasarladık. Ürünümüzün arkasında durduğumuz için, donanımızmız satın alındığı günden itibaren her ürüne ait özel garanti kapsamındadır. Lütfen bizimle iletişime geçtiğinizde satın alma belgesini, model numarasını ve üretim tarihini hazır bulundurun.

Garanti bilgileri için lütfen şu adrese gidin:

www.nunababy.com

Ana sayfadaki "Garanti" linkine tıklayın.

iletişim

Yedek parça, servis veya ek garanti ile ilgili sorularınız için lütfen müşteri hizmetleri birimimizle iletişime geçin.

[e-mail]

www.nunababy.com

Çocuk Kullanım Koşulları

Bu ürün, aşağıdaki koşulları karşılayan çocuklar için kullanıma uygundur.

Çocuğun Boyu/Kilosu	Montaj Modu	Montaj için şekil	Referans Yaş	Koltuk Konumu	Bebek Eklentisi Tallatları
40cm-105cm/≤19kg	Arkaya Bakan Mod		<4 yaş Korum 1-5		Bebek 60cm'den kısa ve ≤13kg'nin altındayken tam bebek eklentisinin kullanılmasını öneririz. Bebek eklentilye siğmayana kadar kullanılabilir. Bebek eklentisi yan darbe korumasını artınır.
76cm-105cm/≤19kg	Öne Dünük Mod		15 ay ila 4 yaş	Konum 1-5	Öne bakan moddayken bebek eklentisini çıkarın.

1 - Bu bir "i-Size" Geliştirilmiş Çocuk Koltuğu Sistemidir. 129 numaralı BM Yönetmeliğine göre, aracın kullanım kilavuzunda araç üreticisi tarafından belirtilen i-Size uyumlu araç koltuğu konumlarında kullanım için onaylanmıştır.

2 - Şüphe duyulması durumunda Geliştirilmiş Çocuk Koltuğu Sisteminin üreticisine veya bayisine danışın.

!UYARI

Bu uyarılara ve talimatlara uyulmaması ciddi yaralanma veya ölümle sonuçlanabilir.

Geliştirilmiş çocuk koltuğu sisteminin sert ve plastik parçalarının, hareketli bir koltuğa veya aracın bir kapısına sıkışmayacak şekilde yerleştirilip monte edilmeleri gerektiğine DİKKAT EDİN.

Arkaya bakan geliştirilmiş çocuk koltuğu sistemini, aktif öne bakan hava yastığı takılı iken KULLANMAYIN.

Bu geliştirilmiş çocuk koltuğunu 129 Nolu AB Yönetmeliğine göre kullanmak için çocuğunuzun aşağıdaki gereklilikleri karşılaması gerekir.

Arkaya Dönük:

Çocuğun boyu 40cm-105cm/ Çocuğun kilosu ≤19kg;

Öne Dönük:

Çocuğun boyu 76cm-105cm/ Çocuğun kilosu ≤19kg;

ÖNEMLİ - ÇOCUK 15 AYINI DOLDURANA KADAR ÖNE DÖNÜK KONUMDA KULLANMAYIN (Talimatlara başvurun).

Herhangi bir destek ayağı araç tabanıyla temas etmeli ve çocuğu tutan kayışlar çocuğun vücuduna göre ayarlanmalıdır. Kemerler bükülmemelidir.

Herhangi bir kucak kemerinin alttan takıldığından emin olun, böylece kalça kemiği sağlam bir şekilde takılmalıdır.

Bir kazada şiddetli zorlanmalara maruz kaldığında bu geliştirilmiş çocuk koltuğu değiştirilmelidir. Bir kaza, üzerlerinde göremeyebileceğiniz hasara neden olabilir.

Yetkili makamın onayı olmadan cihazda herhangi bir değişiklik veya ekleme yapılması ve geliştirilmiş çocuk koltuğu üreticisi tarafından sağlanan montaj talimatlarının tam olarak yerine getirilmemesi durumlarında ortaya çıkabileceğih tehlikeleri dikkate alın.

Lütfen bu geliştirilmiş çocuk koltuğunu doğrudan güneş altında bırakmayın; aksi durumda çocuğun cildi için çok isinabilir. Çocuğu içine yerleştirmeden önce geliştirilmiş çocuk koltuğunun sıcaklığını mutlaka dokunarak kontrol edin.

Çocuklar, geliştirilmiş çocuk koltuğu sisteminde gözetimsiz bırakılmamalıdır.

Çarpsma durumunda yaralanmalara neden olabilecek herhangi bir bavul veya diğer nesneler uygun biçimde sabitlenmelidir.

Geliştirilmiş çocuk koltuğu bu konumlardan birinde kullanıldığında, onaylı tüm araçlara siğmayabilir.

Geliştirilmiş çocuk koltuğu sistemi, tekstil malzemeleri olmadan KULLANILMAMALIDIR.

Koltuk performansının önemli bir parçasını oluşturduklarından, tekstil malzemeleri üretici firmanın önerðğinin dışındakilerle değiştirilmemelidir.

Talimatlar, kullanım süresince çocuk koltuğu üzerinde muhafaza edilmelidir.

Lütfen araç üreticisinin el kitabındaki talimat ve uyarılara da dikkat edin.

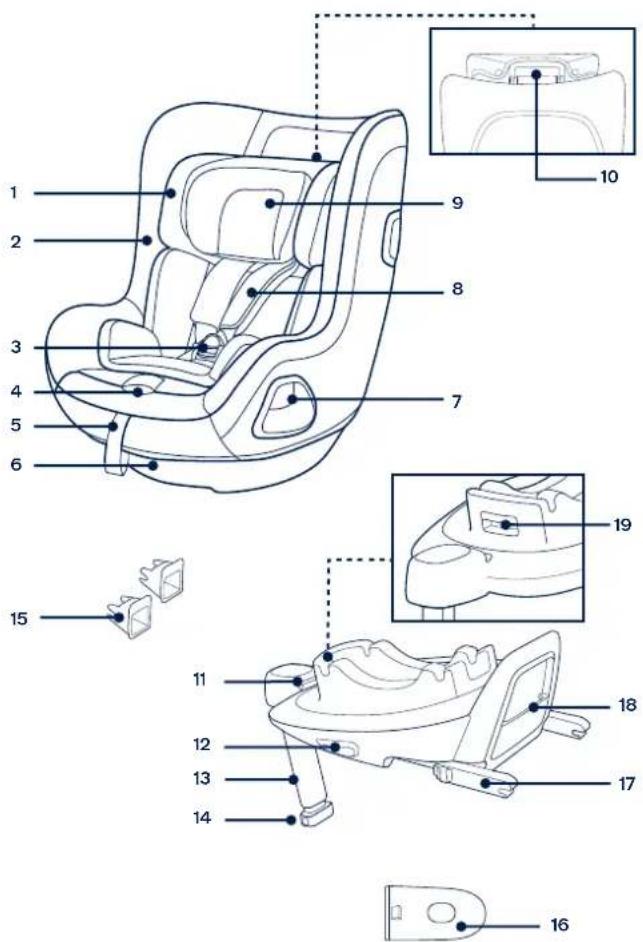

Parça Listesi

Montajdan önce tüm parçaların mevcut olduğundan emin olun. Herhangi bir parça eksikse, lütfen yerel bayi ile iletişime geçin. Montaj için bir alet gerekmez.

1 Baş Desteği
2 Koltuk Minderi
3 Toka
4 Kemer Ayarlama Düğmesi
5 Ayar Kayışı
6 Yatırma Ayarı Düğmesi
7 Döndürme Düğmesi
8 Omuz Kayışı Kılıfları
9 Bebek Eklentisi
10 Kafa Desteği Ayar Kolu
11 ISOFIX Ayar Düğmesi
12 Çocuk Koltuğu Serbest Bırakma Düğmesi
13 Yük Ayağı
14 Yük Ayağı Ayar Düğmesi
15 ISOFIX Kilavuzları
16 Yan Darbe Koruması Bölmesi
17 ISOFIX Bağlayıcı
18 Kullanım Kılavuzu Saklama Bölmesi
19BebekTaşıyıcıDöndürme Düğmesi

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

Ürünün Kurulumu

Montaj ile ilgili hususlar

Bu geliştirilmiş çocuk koltuğu sistemi, tutturma çubukları bulunan araç koltukları için uygundur. (1)

Arkaya bakan geliştirilmiş çocuk koltuğu sistemini, aktif öne bakan hava yastığı takılı iken KULLANMAYIN. (2) Ölüm veya ciddi yaralanma meydana gelebilir. Daha fazla bilgi için lütfen aracın kullanıcı kılavuzuna başvurun.

Bu geliştirilmiş çocuk koltuğu sistemini, aracın gidiş yönüne göre yanlara veya arkaya dönük araç koltuklarına KURMAYIN.

Tavsiye edilen veya önerilen montaj konumları için lütfen araç kullanım kılavuzuna bakın. (3)

Bu geliştirilmiş çocuk koltuğunun arka araç koltuğuna takılması önerilir. (4)

Bu geliştirilmiş çocuk koltuğu sistemini hareket edebilen araç koltuklarına TAKMAYIN.

Ürün Kullanımı

Taban Kurulumu

1 - ISOFIX kılavuzları aracın ISOFIX sabitleme çubuklarına takın (araç kullanım kılavuzuna bakın). (5) ISOFIX kılavuzları, araç ktluğunun yüzeyini yırtılmaktan koruyabilir. Ayrıca ISOFIX konektörlerini de yönlendirebilirler.
2 - Saklama bölmesinde - katlı durumda olan yük ayağını açın. (6)
3 - Bağlayıcıyı çekerken ISOFIX ayar düğmesine bastırarak ISOFIX bağlayıcıları uzatın. (7)
4 - ISOFIX ayarlama düğmesine basarak ISOFIX bağlayıcılarını ayarlayın. ISOFIX bağlayıcılarını ISOFIX kılavuzlarıyla hizalayıp, her iki ISOFIX bağlama çubuğunu ISOFIX tutturma noktalarına geçirin. (8)

! Her iki ISOFIX bağlayıcının da araç ISOFIX tutturma çubuklarına sıkıca takıldığından emin olun. İki tık sesi duyulmalı ve her iki ISOFIX bağlayıcındaki göstergelerin renkleri tamamen yeşil olmalıdır. (8)-1

! Her iki ISOFIX bağlayıcıyı çekerek, tabanın güvenli bir şekilde takıldığını kontrol edin.

5 - Tabanı araç koltuğuna yerleştirdikten - sonra, yük ayağını yere kadar uzatın (9). Yük ayağı doğru şekilde takıldığında, yük ayağı göstergesi yeşil yanar. Yanlış takıldığında kırmızı yanar. (9)-2

Takma ayağında birden fazla pozisyon vardır. Yük ayağı göstergesinin kırmızı renkte olması, yük ayağının yanlış konumda bulunduğunu gösterir.

! Yük ayağının aracın tabanıyla tam olarak temas ettiğinden emin olun.
! Yük ayağı ayar düğmesini sıkın ve yük ayağını yukarı doğru kısaltın. (9)-1

Tamamen monte edilen taban (10) ile gösterilmektedir.

! ISOFIX bağlayıcılar, ISOFIX tutturma çubuklarına takılmalı ve kilitlenmelidir. (10)-1
! Yük ayağı doğru takılmalı ve göstergesi yeşil olmalıdır. (10)-2

6 - Tabanı çıkarmak - için, önce ikincil kilit düğmesine (11)-1, ardından tabanı araç ktluğundan çıkarmadan önce ISOFIX bağlayıcılardaki (11)-2 düğmesine basın. (11)
7 - Nakliye için, ISOFIX Ayar düğmesine basın ve ISOFIX bağlayıcıları saklama konumuna geri getirin. (12)

Yan Darbe Korumasini Kullanma

1 - Geliştirilmiş çocuk koltuğu, çıkarılabilir yan darbe koruması bölmesi ile birlikte teslim edilir. Bu yan darbe koruma bölmesi aracın kapı tarafından kullanılmalıdır. Kurulum (13) te gösterilmiştir.
2 - Yan darbe koruma bölmesini çıkarmak için serbest bırakma düğmesine basın. (14)

Yükseklik Ayarı

Kafa Desteği ve Omuz Kayışı için

Lütfen kafa desteğini ayarlayın ve omuz kayışlarının (15)(16)(17)(18)'e göre doğru yükseklikte olup olmadığını kontrol edin.

! Arkaya dönük modda kullanılırken Modu, omuz kayışı yüksekliği çocuğun omuzlarının üst kısmıyla eşit düzeyde veya üst kısmının hemen aşağısında olmalıdır. (15)
! Öne dönük modda kullanılırken, omuz kayısı yüksekliği çocuğun omuzlarının üst kısmıyla eşit düzeyde olmalıdır. (16)

Kafa desteği ayar kolunu çekerken (17), 6 konumdan birine geçinceye kadar kafa desteğini yukarı veya aşağı çekin. Kafa desteği konumları (18) ile gösterildiği gibidir.

Yatırma Ayarı

1 - Geliştirilmiş çocuk koltuğunu uygun konuma ayarlamak için yatırma ayarı düğmesini sıkın. (19)
2 - Hem arkaya bakan hem de öne bakan modda 5 yatırma pozisyonu bulunur ve yatırma açıları aşağıdaki gibidir. (20)

Arkaya Bakan Mod

(Çocuğun boyu 40cm-105cm/ Çocuğun kilosu ≤19kg)

! Lütfen geliştirilmiş çocuk koltuğunu aracın arka koltuğuna monte edip, ardından çocuğu geliştirilmiş çocuk koltuğuna yerleştirin.
1 - Geliştirilmiş çocuk koltuğunu tabana doğru aşağı itin (21). Geliştirilmiş çocuk koltuğu sabitlenirse, geliştirilmiş çocuk koltuğu göstergesi yeşil renkte görünür. (22)
2 - Geliştirilmiş çocuk koltuğunu serbest bırakmak için önce çocuğu çocuk koltuğundan çıkarın. Çocuk koltuğu serbest bırakma düğmesini (23) -1 sıkın, ardından çocuk koltuğunu yukarı kaldırın (23) -2.

Geliştirilmiş çocuk koltuğu YALNIZ arkaya dönük moddayken takılabilir ve serbest bırakılabilir.

3 - ISOFIX ayar düğmesine basılı tutun ve geliştirilmiş çocuk koltuğu sisteminî araç koltuğunun arkalığına temas edene kadar geriye doğru itin. (24)
4 - Çocuğun yandan daha kolay yerleştirilmesi/çıkarılması amacıyla döndürmek için döndürme düğmesine basılı tutarak koltuğu arkaya dönük konuma döndürün. (25)

! Geliştirilmiş çocuk koltuğunu döndürmek için herhangi bir taraftaki döndürme düğmesine basın.

5 - Şerit ayarı düğmesine basarken, omuz kayışlarını istediğiniz uzunluğa çekin (uzatmak için sabit omuz tamponlarının alt kısmından çekin). (26)
6 - Kırmızı düğmeye - basarak kayışın tokasını açın. (27)
7 - Tokanın dillerini, diller sabit tutulacak şekilde geliştirilmiş çocuk koltuğunun dış tarafından manyetik alana yerleştirin. (28)

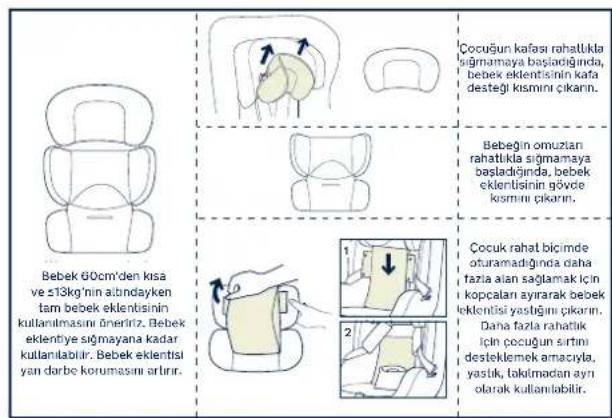

Bebek Eklentisi Kullanımı

Bebek 60cm'den kısa ve ≤13kg'nin alındayken tam bebek eklentsinin kullanılmasını öneriz. Bebek eklentiye siğmayana kadar kullanılabilir. Bebek eklentisi yan darbe korumasını artırır. Çocuğun kafası rahattkıla siğmamaya başladığıda, bebek eklentisinin kafa destegli kısmini çıkarın. Bebeğin omuzian rahattkıla siğmamaya başladığıda, bebek eklentisinin gövde kısmini çıkarın. Çocuk rahat biçimde oturamadığında daha fazla alan sağlamak için kopcalan ayırarak bebek eklentisi yaslıgini çıkarın. Dana fazla rahattık için çocuğun sırtini desteklemek amacıyla, yaslık, takılmadan aynı olarak kullanılabilir.

8 - Çocuğu geliştirilmiş çocuk koltuğuna yerleştirip her iki kolu kayışlardan geçirin.
9 - Tokayı takın. Lütfen (29) numaralı resme başvurun.
10 - Geliştirilmiş çocuk koltuğunu arkaya bakacak şekilde döndürün. Geliştirilmiş çocuk koltuğu göstergesi yeşil yanacaktır. (30)
11 - Ayar şeridini aşağı çekin ve çocuğun gerektiği şekilde sabitlendiğinden emin olmak için uygun uzunluğa ayarlayın. (31)

! Çocuğu her zaman kaynaşta sabit ve gevşeklikler giderilerek uygun biçimde sıkıştırılmış şekilde tutun.

Öne Dönük Mod

(Çocuğun boyu 76cm-105cm/Çocuğun kilosu ≤19kg) (Çocuğun yaşı ≥15 ay)

! Lütfen geliştirilmiş çocuk koltuğunu aracın arka koltuğuna monte edip, ardından çocuğu geliştirilmiş çocuk koltuğuna yerleştirin.
1 - Çocuğun yandan daha kolay yerleştirilmesi/çıkarılması amacıyla döndürmek için döndürme düğmesine basıp koltuğu öne dönük konuma döndürün. (32)
! Geliştirilmiş çocuk koltuğunu döndürmek için herhangi bir taraftaki döndürme düğmesine basın.
2 - Şerit ayarı düğmesine basarken, omuz kayışlarını istediğiniz uzunluğa çekin (uzatmak için sabit omuz tamponlarının alt kısmından çekin). (33)
3 - Kırmızı düğmeye - basarak kayışın tokasını açın. (34)
! Öne bakan moddayken bebek eklentisini çıkarın.
4 - Tokanın dillerini, diller sabit tutulacak şekilde geliştirilmiş çocuk koltuğunun dış tarafından manyetik alana yerleştirin. (35)
5 - Geliştirilmiş çocuk koltuğunu öne dönük moda getirin; geliştirilmiş çocuk koltuğu göstergesi yeşil renkte görünür. (36)
6 - Ayar şeridini aşağı çekin ve çocuğun gerektiği şekilde sabitlendiğinden emin olmak için uygun uzunluğa ayarlayın. (37)
! Çocuğu her zaman kaynaşta sabit ve gevşeklikler giderilerek uygun biçimde sıkıştırılmış şekilde tutun.
! Çocuğunuz en az 76 cm VE 15 aylık değilse öne dönük modu KULLANMAYIN

Tekstil Malzemeleri Ayırma ve Birleştirme

Tokayı çıkarmak için kırmızı düğmeye basın. (38)

Tekstil malzemelerini ayırmak için (39) - (44) arası adımları izleyin.

Tekstil malzemelerini tekrar takmak için lütfen yukarıdaki adımları ters yönde izleyin.

Temizlik ve Bakım

Lütfen bebek eklentisini çocuğun ulaşamayacağı bir yerde saklayın.

Lütfen tekstil malzemelerini 30°C'nin altındaki soğuk suyla yıkayın.

Tekstil malzemelerini ÜTÜLEMEYİN.

Tekstil malzemelerini çamaşır suyuyla yıkamayın veya kuru temizlemeye VERMEYİN.

Geliştirilmiş çocuk koltuğunu yıkamak için, seyreltilmemiş nötr deterjan, gaz ya da başka bir organik çözelti KULLANMAYIN. Bu işlem geliştirilmiş çocuk koltuğuna zarar verebilir.

Fazla kuvvet uygulayarak kurutmak için tekstil malzemelerini BÜKMEYİN. Tekstil malzemelerinde kırışıklık bırakabilir.

Lütfen tekstil malzemelerini gölgede asılı olarak kurutun.

Uzun süre kullanılmayacaksa, lütfen geliştirilmiş çocuk koltuğunu araç koltuğundan çıkarın.
