KULLANIM KILAVUZU Arra next Nuna

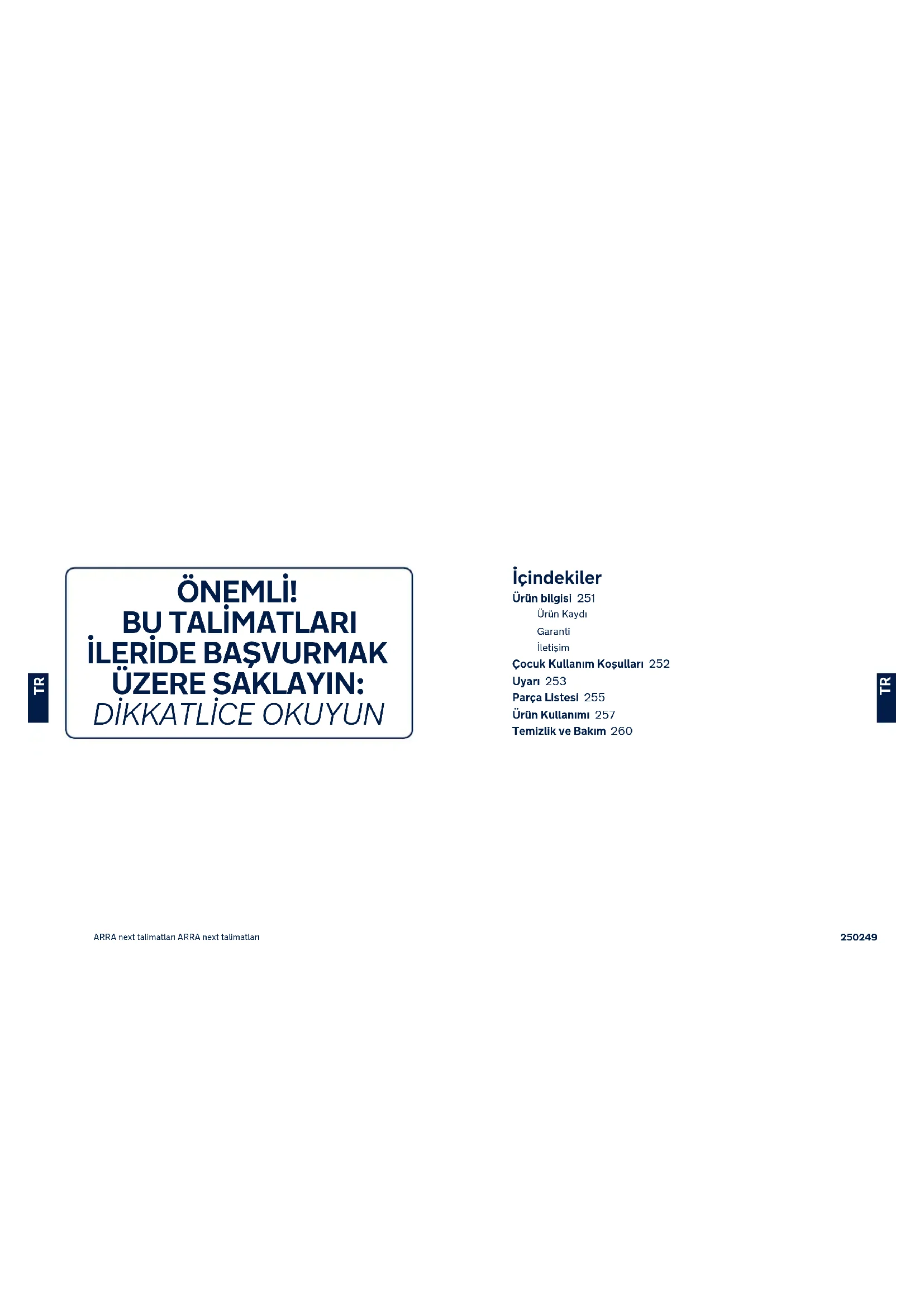

İçindekiler Ürün bilgisi 251 Ürün Kaydı Garanti İletişim Çocuk Kullanım Koşulları 252 Uyarı 253 Parça Listesi 255 Ürün Kullanımı 257 Temizlik ve Bakım 260252251 ARRA next talimatları ARRA next talimatları

Ürün Bilgisi Model Numarası: __________________________________________________________________________________________________________________________ Üretim Tarihi: __________________________________________________________________________________________________________________________________ Ürün Kaydı Lütfen yukarıdaki bilgileri girin. Model numarası ve üretim tarihi, Geliştirilmiş Çocuk Koltuğu'nun ve tabanının arkasında ve altında bulunur. Ürününüzü kaydettirmek için lütfen şu adrese gidin: www.nunababy.com Ana sayfadaki “Donanımı Kaydet” linkine tıklayın. Garanti Yüksek kaliteli ürünlerimizi, hem çocuğunuzla hem de ailenizle birlikte büyüyecek şekilde bilinçli olarak tasarladık. Ürünümüzün arkasında durduğumuz için, donanımımız satın alındığı günden itibaren her ürüne ait özel garanti kapsamındadır. Lütfen bizimle iletişime geçtiğinizde satın alma belgesini, model numarasını ve üretim tarihini hazır bulundurun. Garanti bilgileri için lütfen şu adrese gidin: www.nunababy.com Ana sayfadaki “Garanti” linkine tıklayın. İletişim Yedek parça, servis veya ek garanti ile ilgili sorularınız için lütfen müşteri hizmetleri birimimizle iletişime geçin. [e-mail] www.nunababy.com Çocuk Kullanım Koşulları Bu ürün, aşağıdaki koşulları karşılayan çocuklar için kullanıma uygundur. Montaj için şekil UygunlukÇocuğun boyu 40cm-85 cm/ Çocuğun kilosu≤13kg(yaklaşık 1,5 yaş veya daha küçük)

1 - Bu bir “i-Size” Geliştirilmiş Çocuk Koltuğu Sistemidir. Araç üreticileri

tarafından araç kullanıcı el kitabında belirtildiği gibi, i-Size uyumlu araç koltuk pozisyonlarında kullanım için 129 No’lu BM Yönetmeliğine göre onaylanmıştır.

2 - Şüphe duyulması durumunda Geliştirilmiş Çocuk Koltuğu Sisteminin

üreticisine veya bayisine danışın. 3 ARRA next çocuk koltuğu BASE next / ARRA taban ile uyumludur ARRA tabanının montajı için lütfen ARRA taban kullanım kılavuzuna bakın.254253 ARRA next talimatları ARRA next talimatları

UYARI Bu uyarılara ve talimatlara uyulmaması ciddi yaralanma veya ölümle sonuçlanabilir. Geliştirilmiş çocuk koltuğu sisteminin sert ve plastik parçalarının, hareketli bir koltuğa veya aracın bir kapısına sıkışmayacak şekilde yerleştirilip monte edilmeleri gerekir. Arkaya bakan geliştirilmiş çocuk koltuğu sistemlerini, aktif öne bakan hava yastığı takılı iken KULLANMAYIN. Bu geliştirilmiş çocuk koltuğunu 129 Nolu AB Yönetmeliğine göre kullanmak için çocuğunuzun aşağıdaki gereklilikleri karşılaması gerekir. Çocuğun boyu 40-85 cm/ Çocuğun kilosu ≤ 13 kg; (yaklaşık 1,5 yaş veya altı). Herhangi bir destek ayağı araç tabanıyla temas etmeli ve çocuğu tutan kayışlar çocuğun vücuduna göre ayarlanmalıdır. Kemerler bükülmemelidir. Bir kazada şiddetli zorlanmalara maruz kaldığında bu geliştirilmiş çocuk koltuğu değiştirilmelidir. Bir kaza, üzerlerinde göremeyebileceğiniz hasara neden olabilir. Yetkili makamın onayı olmadan cihazda herhangi bir değişiklik veya ekleme yapılması ve geliştirilmiş çocuk koltuğu üreticisi tarafından sağlanan montaj talimatlarının tam olarak yerine getirilmemesi durumlarında ortaya çıkabilecek tehlikeleri dikkate alın. Çocuğun cildi için çok ısınabileceğinden, lütfen bu geliştirilmiş çocuk koltuğunu güneş altında bırakmayın. Çocuğu içine yerleştirmeden önce geliştirilmiş çocuk koltuğunu mutlaka dokunarak kontrol edin. Çocuklar, geliştirilmiş çocuk koltuğu sisteminde gözetimsiz bırakılmamalıdır. Çarpışma durumunda yaralanmalara neden olabilecek herhangi bir bavul veya diğer nesneler uygun biçimde sabitlenmelidir. Geliştirilmiş çocuk koltuğu sistemi, tekstil malzemeleri olmadan kullanılmamalıdır. Koltuk performansının önemli bir parçasını oluşturduklarından, tekstil malzemeleri üretici firmanın önerdiğinin dışındakilerle değiştirilmemelidir. Talimatlar, kullanım süresince çocuk koltuğu üzerinde muhafaza edilmelidir. İ-Size Geliştirilmiş Çocuk Koltuğu Sistemi için, kullanıcı aynı zamanda araç üreticisinin el kitabına da başvurmalıdır.256255 ARRA next talimatları ARRA next talimatları

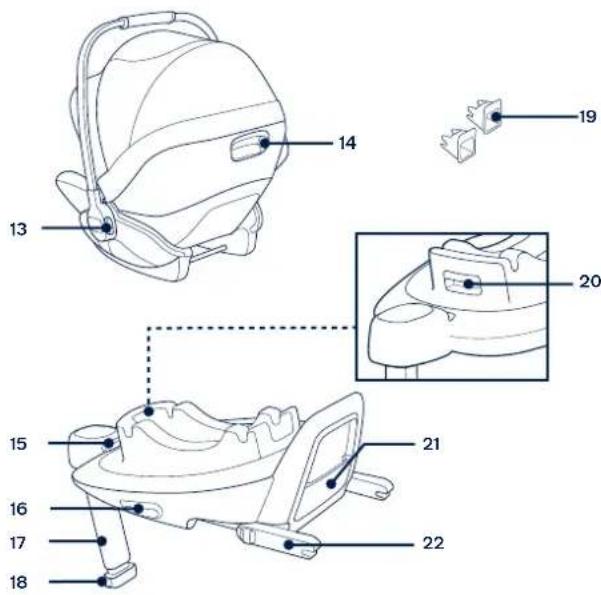

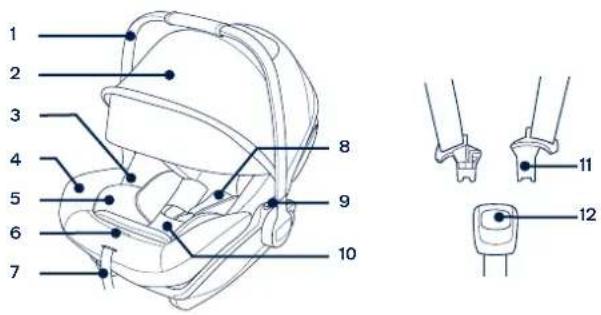

Parça Listesi Monte etmeden önce tüm parçaların hazır bulunduğundan emin olun. Herhangi bir parça eksikse, lütfen Nuna ile iletişime geçin. Montaj için herhangi bir araç gerekli değildir. 1 Kulp 2 Gölgelik 3 Kullanım Kılavuzu Saklama Bölmesi (koltuk minderi ve plastik arasında) 4 Koltuk Minderi 5 Bebek Eklentisi 6 Kayış Ayarı Düğmesi 7 Ayar Kayışı 8 Omuz Kayışı Kılıfı 9 Bebek Arabasına Sabitleme Açma Düğmesi 10 Omuz Kayışı Kılıfı 11 Kayış Bağlayıcı 12 To ka 13 Kulp Ayarlama Düğmesi 14 Arkalık Ayarlama Düğmesi 15 ISOFIX Kılavuzları 16 Serbest Bırakma Düğmesi 17 Yük Ayağı 18 Yük Ayağı Ayar Düğmesi 19 ISOFIX Bağlayıcı 20 Bebek Taşıyıcı Döndürme Düğmesi 21 Kullanım Kılavuzu Saklama Bölmesi 22 ISOFIX Ayar Düğmesi

ARRA next talimatları ARRA next talimatları

Ürün Kullanımı Montaj ile ilgili hususlar Bu geliştirilmiş çocuk koltuğu, Tabanlı i-Size ISOFIX tutturma noktaları bulunan araç koltukları için uygundur. (1) Arkaya bakan geliştirilmiş çocuk koltuğu sistemlerini, aktif öne bakan hava yastığı takılı iken KULLANMAYIN. (2) Ölüm veya ciddi yaralanma meydana gelebilir. Daha fazla bilgi için lütfen aracın kullanıcı kılavuzuna başvurun. Bu geliştirilmiş çocuk koltuğunu, aracın gidiş yönüne göre yanlara veya arkaya dönük araç koltuklarına KURMAYIN

Tavsiye edilen veya önerilen montaj konumları için lütfen araç kullanım kılavuzuna bakın. (3) Bu geliştirilmiş çocuk koltuğunun arka araç koltuğuna takılması önerilir. (4) Bu geliştirilmiş çocuk koltuğunu kurulum sırasında hareket edebilen araç koltuklarına TAKMAYIN. Kulp Ayarı

1 - Geliştirilmiş çocuk koltuğunun kolu, 2 pozisyona ayarlanabilir. (5)

Araç, el ya da bebek arabasıyla taşımaya yönelik konum. (5)-1 Bebek sandalyesi konumu. (5)-2

2 - Kulpu ayarlamak için, serbest bırakmak amacıyla her iki yandaki kulp ayar

düğmelerine bastırın (6)-1 ve 2 konumdan birine tıklayarak geçene kadar kulpu döndürün. (6)-2 Taban Kurulumu

1 - ISOFIX kılavuzları aracın ISOFIX sabitleme çubuklarına takın (araç

kullanım kılavuzuna bakın). (7) ISOFIX kılavuzları, araç koltuğunun yüzeyini yırtılmaktan koruyabilir. Ayrıca ISOFIX konektörlerini de yönlendirebilirler.

2 - Saklama bölmesinde katlı durumda olan yük ayağını açın. (8)

3 - Bağlayıcıyı çekerken ISOFIX ayar düğmesine bastırarak ISOFIX

bağlayıcıları uzatın. (9)

4 - ISOFIX ayarlama düğmesine basarak ISOFIX bağlayıcılarını ayarlayın.

ISOFIX bağlayıcılarını ISOFIX kılavuzlarıyla hizalayıp, her iki ISOFIX bağlayıcıyı ISOFIX tutturma noktalarına geçirin. (10) Her iki ISOFIX bağlayıcının da araç ISOFIX tutturma çubuklarına sıkıca takıldığından emin olun. İki tık sesi duyulmalı ve her iki ISOFIX bağlayıcıdaki göstergelerin renkleri tamamen yeşil olmalıdır. (10)-1 Her iki ISOFIX bağlayıcıyı çekerek, tabanın güvenli bir şekilde takıldığını kontrol edin.

5 - Tabanı araç koltuğuna yerleştirdikten sonra, yük ayağını yere kadar uzatın

(11). Yük ayağı doğru şekilde takıldığında, yük ayağı göstergesi yeşil yanar. Yanlış takıldığında kırmızı yanar. (11)-2 Takma ayağında birden fazla pozisyon vardır. Yük ayağı göstergesinin kırmızı renkte olması, yük ayağının yanlış konumda bulunduğunu gösterir. Yük ayağının aracın tabanıyla tam olarak temas ettiğinden emin olun. Yük ayağı ayar düğmesini sıkın ve yük ayağını yukarı doğru kısaltın. (11)-1 Tamamen monte edilen taban (12) şeklinde gösterilmiştir. ISOFIX bağlayıcılar, ISOFIX tutturma noktalarına takılmalı ve kilitlenmelidir. (12)-1 Yük ayağı doğru takılmalı ve göstergesi yeşil olmalıdır. (12)-2 Bebek Taşıyıcının Tabana Takılması

1 - Çocuk taşıyıcı modülünü tabana (13) doğru aşağı itin, çocuk taşıyıcı

sabitse, çerçeve göstergesi yeşil renkte görünür. (14) Tutamağı yukarı çekerek bebek taşıyıcının tabana kilitlendiğini kontrol edin.

2 - ISOFIX bağlayıcıları başarıyla taktıktan sonra, ISOFIX ayarı düğmelerine

tekrar basarken, tabanı aracın arkalığı ile temas edene dek geri doğru itin. (15)

3 - Bebek taşıyıcıyı serbest bırakmak için, bebek taşıyıcı serbest bırakma

düğmesini (16)-1 sıkarken, bebek taşıyıcıyı yukarı doğru çekin. (16)-2 Tabanı Çıkarma

1 - Tabanı çıkarmak için, önce ikincil kilit düğmesine (17)-1, ardından tabanı

araç koltuğundan çıkarmadan önce ISOFIX bağlayıcılardaki (17)-2 düğmesine basın. (17)

2 - Nakliye için, ISOFIX Ayar düğmesine basın ve ISOFIX bağlayıcıları

saklama konumuna geri getirin. (18)260259 ARRA next talimatları ARRA next talimatları

Yükseklik Ayarı Kafa Desteği ve Omuz Kayışı için Omuz kayışı kemerlerinin uygun yüksekliğe ayarlandığını kontrol edin. Lütfen uygun omuz askısı yüksekliğini seçin. Omuz Kayışları çocuğunuzun omuzlarına (19) en yakın noktada olmalı, ancak omuz hizasının üzerinde olmamalıdır. (20) Omuz Kayışları uygun yükseklikte değilse, çocuk, bir çarpma anında geliştirilmiş çocuk koltuğundan fırlayabilir. Kafa desteği ayar kolunu çekerken (21), 10 konumdan birine geçinceye kadar kafa desteğini yukarı veya aşağı çekin. Kafa desteği konumları (22) ile gösterildiği gibidir. Arkalık Ayarı Arkalık için 3 tane açı vardır. Arkalığı yükseltmek veya alçaltmak için arkalık ayarı düğmesine basın. (23)(24) Çocuğu Sabitleme

1 - Çocuğun yandan daha kolay yerleştirilmesi/çıkarılması amacıyla

döndürmek için döndürme düğmesine basın. (25)

2 - Bebek Eklentisi Kullanımı.

Çocuk geliştirilmiş çocuk koltuğuna yerleştirildikten sonra, omuz donanımı kayışlarının doğru yükseklikte olup olmadığını kontrol edin.

3 - Kayış ayarlama düğmesine basarken, geliştirilmiş çocuk koltuğunun iki

omuz kayışını tamamen çekin. (26)

4 - Kırmızı düğmeye basarak tokayı açın. (27)

Bebek 60cm'den kısayken veya eklentiye sığamayana kadar bebek eklentisinin kullanılmasını öneririz.

5 - Çocuğu geliştirilmiş çocuk koltuğuna yerleştirip tokayı takın. (28)(29)

6 - Ayar kayışını çekerek omuz kayışlarını sıkın. (30)

Çocuk ve omuz kayışları arasındaki mesafenin yaklaşık bir el kalınlığında olduğundan emin olun. Gölgelik

1 - Gölgeliği monte etmek için, oturağın arkasına oturtun. (31)

2 - Gölgeliği açmak için, gölgeliği ileri doğru çekin ve kapatmak için geriye

3 - Gölgelik penceresi havalandırma için açılabilir. (33)

Tekstil Malzemelerini Çıkarma ve Monte Etme bkz. şekil (34)-(45) Tekstil malzemelerini tekrar takmak için, daha önce anlatılan adımları ters yönde izleyin. Temizlik ve Bakım Çerçeveyi, plastik parçaları ve kumaşı nemli bir bezle temizleyin; ancak aşındırıcı madde veya çamaşır suyu kullanmayın. Kir ve pislikleri çekeceği için silikon yağlayıcılar kullanmayın. Uzun süreli kullanımı garantilemek için, bu ürünü yağmurlu havalarda kullandıktan sonra yumuşak, emici bir bezle silin. Yıkama ve kurutma talimatları için tekstil malzemelere yapıştırılmış bakım etiketlerine bakın. Kumaşın güneş ışığından renk atması ve uzun süre kullanıldıktan sonra, normal kullanımda dahi aşınma ve yıpranma göstermesi normaldir. Güvenlik nedeniyle, sadece orijinal Nuna parçalarını kullanın. Her şeyin düzgün çalışıp çalışmadığını düzenli olarak kontrol edin. Herhangi bir parça yırtılmış, kırılmış veya eksikse, bu ürünü kullanmayı bırakın. NUNA International B.V. Nuna ve ilgili tüm logolar ticari markalardır.262261
