MANUALE UTENTE Arra next Nuna

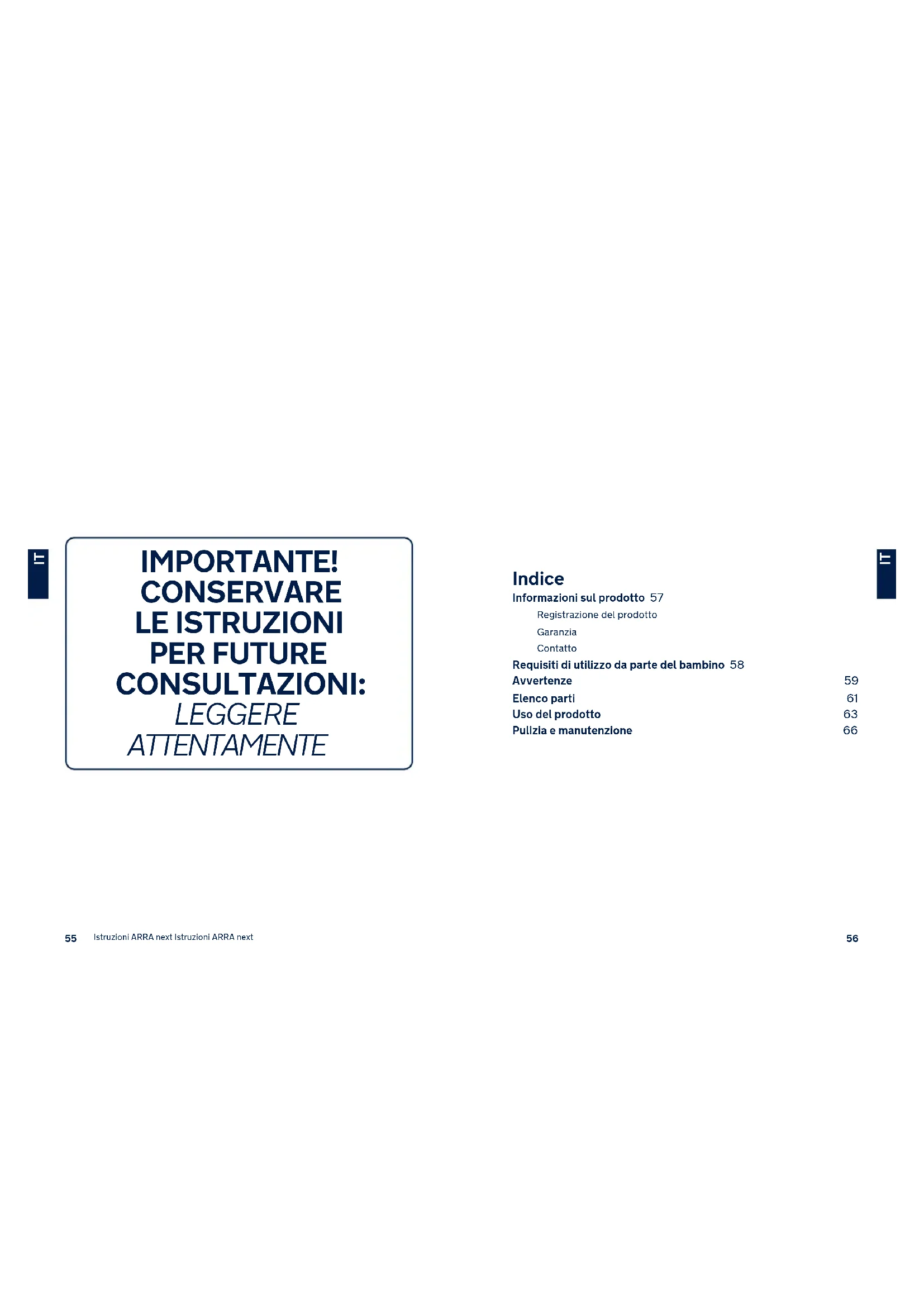

IMPORTANTE! CONSERVARE LE ISTRUZIONI PER FUTURE CONSULTAZIONI: LEGGERE ATTENTAMENTE Indice Informazioni sul prodotto 57 Registrazione del prodotto Garanzia Contatto Requisiti di utilizzo da parte del bambino 58 Avvertenze 59 Elenco parti 61 Uso del prodotto 63 Pulizia e manutenzione 665857 Istruzioni ARRA next Istruzioni ARRA next

Informazioni sul prodotto Numero modello: __________________________________________________________________________________________________________________________ Prodotto in data: ___________________________________________________________________________________________________________________________ Registrazione del prodotto Inserire le precedenti informazioni. Numero modello e Prodotto in data si trovano sul retro e sulla parte inferiore del sistema di ritenuta per bambini migliorato e della base. Per registrare il prodotto, visitare il sito: www.nunababy.com Fare clic sul link “Registra dispositivo” nella homepage. Garanzia Abbiamo progettato appositamente i nostri prodotti di alta qualità in modo che crescano con il bambino e con la famiglia. Poiché crediamo nel nostro prodotto, i meccanismi sono coperti da una garanzia personalizzata per prodotto che comincia dal giorno dell'acquisto. Al momento di contattarci, sono necessari la prova d'acquisto, il numero di modello e la data di produzione. Per informazioni sulla garanzia, visitare il sito: www.nunababy.com Fare clic sul link “Garanzia” nella homepage. Contatto Per la sostituzione di parti, manutenzione o domande sulla garanzia, contattare il dipartimento di assistenza al cliente. [e-mail] www.nunababy.com Requisiti di utilizzo da parte del bambino Questo prodotto è adatto per l'uso con bambini con i seguenti requisiti: Figura per l'installazione Adatto perAltezza del bambino 40 cm-85 cm/ Peso del bambino ≤13 kg(circa 1,5 anni o meno)

1 - È un sistema di ritenuta per bambini migliorato “i-Size”. È omologato alla

Normativa UN N. 129, per l’uso a bordo dei veicoli compatibili i-Size nelle posizioni di seduta indicate dal produttore nel manuale dell’utente del veicolo.

2 - In caso di dubbi, consultare il produttore o il rivenditore del sistema di

ritenuta per bambini migliorato.

3 - Il sistema di ritenuta per bambini - ARRA next è compatibile con BASE

next / ARRA base. Fare riferimento al manuale di istruzioni di ARRA base per l'installazione di ARRA base.6059 Istruzioni ARRA next Istruzioni ARRA next

AVVERTENZA La mancata osservanza delle seguenti avvertenze e istruzioni potrebbe causare lesioni gravi o decesso. Gli oggetti rigidi e le parti in plastica del sistema di ritenuta per bambini migliorato devono essere posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo. NON usare sistemi di ritenuta per bambini migliorati in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo. Per utilizzare il sistema di ritenuta per bambini migliorato in conformità alla normativa UN N. 129, il bambino deve soddisfare i seguenti requisiti. Altezza del bambino 40 cm-85 cm/Peso del bambino≤13 kg; (circa 1,5 anni o meno). La gamba di supporto deve essere a contatto con il pianale del veicolo e le bretelle che trattengono il bambino devono essere adattate al suo corpo. Le cinghie non devono essere attorcigliate. Il sistema di ritenuta del bambino migliorato deve essere sostituito se è stato sottoposto a violenti sollecitazioni in caso di incidente. Un incidente può causare danni impossibili da notare. Considerare il pericolo di apportare modifiche o aggiunte al dispositivo senza l'approvazione dell'autorità competente e il pericolo di non seguire attentamente le istruzioni di installazione fornite dal produttore del sistema di ritenuta del bambino migliorato. Tenere il sistema di ritenuta per bambini migliorato lontano dalla luce del sole per evitare di causare ustioni alla pelle del bambino. Toccare sempre il sistema di ritenuta per bambini migliorato prima di far sedere il bambino. Non lasciare i bambini incustoditi nel sistema di ritenuta per bambini migliorato. I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente. Il sistema di ritenuta per bambini migliorato non deve essere utilizzato senza il rivestimento imbottito. Il rivestimento imbottito deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del sistema di ritenuta. Le istruzioni devono essere conservate sul sistema di ritenuta per bambini migliorato per tutta la durata. Per un sistema di ritenuta per bambini migliorato i-Size, l’utente deve inoltre fare riferimento al manuale del costruttore del veicolo.6261 Istruzioni ARRA next Istruzioni ARRA next

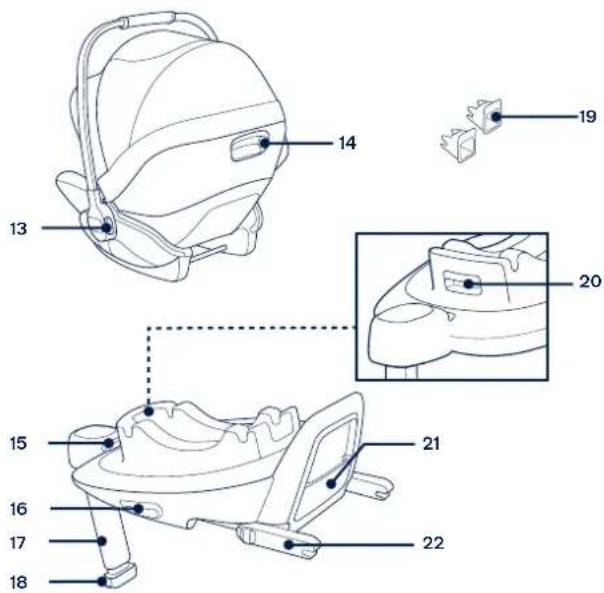

Elenco parti Assicurarsi che tutti i pezzi siano disponibili prima dell'assemblaggio. Se manca qualche pezzo, contattare Nuna. Per l'assemblaggio non è necessario nessun attrezzo. 1 Maniglia 2 Tettuccio 3 Vano di conservazione del manuale di istruzioni (tra l’imbottitura del sedile e le parti in plastica) 4 Imbottitura 5 Inserto per neonati 6 Pulsante del regolatore 7 Regolatore 8 Coperture cintura per le spalle 9 Pulsante di sgancio del passeggino 10 Coperture dell'imbracatura spartigambe 11 Attacchi cintura 12 Fibbia 13 Pulsante di regolazione della maniglia 14 Pulsante di regolazione schienale 15 Guide ISOFIX 16 Tasto di sgancio 17 Supporto 18 Pulsante di regolazione supporto 19 Attacco ISOFIX 20 Pulsante di rotazione della culla portatile 21 Vano di conservazione del manuale di istruzioni 22 Pulsante di regolazione ISOFIX

Istruzioni ARRA next Istruzioni ARRA next

Uso del prodotto Dubbi sull'installazione Questo sistema di ritenuta per bambini migliorato è adatto per sedili dei veicoli con punti di ancoraggio i-Size ISOFIX con la base. (1) NON usare sistemi di ritenuta per bambini migliorati in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo. (2) Potrebbero verificarsi lesioni gravi o il decesso. Per ulteriori informazioni, fare riferimento al manuale del veicolo. NON installare questo sistema di ritenuta per bambini migliorato su sedili dei veicoli rivolti lateralmente o verso la parte posteriore rispetto al senso di marcia del veicolo. Fare riferimento al manuale del veicolo per le posizioni di installazioni consigliate. (3) Si raccomanda di installare questo sistema di ritenuta per bambini migliorato sul sedile posteriore del veicolo. (4) NON installare questo sistema di ritenuta per bambini migliorato su sedili dei veicoli che si sono rivelati movibili durante l’installazione. Regolazione della maniglia

1 - La maniglia del sistema di ritenuta per bambini migliorato può essere

regolata in 2 posizioni. (5) Posizione di trasporto in auto, a mano o come passeggino. (5)-1 Posizione seggiolino. (5)-2

2 - Per regolare la maniglia, premere i pulsanti di regolazione della maniglia

su entrambi i lati per rilasciarla (6)-1, quindi ruotare la maniglia finché non scatta in una delle 2 posizioni. (6)-2 Installazione della base

1 - Fissare le guide ISOFIX alle barre di attacco ISOFIX (vedere il manuale

di istruzioni del veicolo). (7) Le guide ISOFIX possono proteggere la superficie del sedile del veicolo dalla torsione. Possono anche guidare gli attacchi ISOFIX.

2 - Aprire il supporto dal vano. (8)

3 - Estendere gli attacchi ISOFIX premendo il pulsante di regolazione ISOFIX

mentre si tira l’attacco. (9)

4 - Premere il pulsante di regolazione ISOFIX per regolare gli attacchi

ISOFIX. Allineare gli attacchi ISOFIX con le guide ISOFIX, quindi fare clic su entrambi gli attacchi ISOFIX nei punti di ancoraggio ISOFIX. (10) Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati alle barre di attacco ISOFIX del veicolo. Si devono avvertire due clic e il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. (10)-1 Assicurarsi che la base sia installata saldamente tirando entrambi gli attacchi ISOFIX.

5 - Dopo aver posizionato la base sul sedile del veicolo, aprire il supporto

sul pianale (11). Quando il supporto è installato correttamente, il relativo indicatore viene visualizzato in verde. Viene visualizzato in rosso quando non è installato correttamente. (11)-2 Il supporto presenta varie posizioni. Se l'indicatore del supporto è rosso significa che il supporto è in una posizione non corretta. Assicurarsi che il supporto sia a contatto con il pianale del veicolo. Premere il pulsante di regolazione supporto, quindi accorciarlo verso l'alto. (11)-1 La base completamente montata viene mostrata in (12). Gli attacchi ISOFIX devono essere fissati e bloccati sui punti di ancoraggio ISOFIX. (12)-1 Il supporto deve essere installato correttamente con l'indicatore verde. (12)-2 Fissaggio della culla portatile alla base

1 - Spingere verso il basso la culla portatile nella base (13). Se la culla

portatile è fissata, l'indicatore scocca è verde. (14) Controllare che la culla portatile sia bloccata sulla base tirando verso l’alto la maniglia.

2 - Premere il pulsante di regolazione ISOFIX e spingere la base indietro

finché non viene a contatto con il retro del sedile del veicolo. (15)

3 - Per rilasciare la culla portatile, premere il tasto di rilascio della culla

portatile (16)-1, quindi sollevare la culla portatile. (16)-26665 Istruzioni ARRA next Istruzioni ARRA next

Disinstallazione della base

1 - Per rimuovere la base, premere il pulsante di bloccaggio secondario

(17)-1, quindi il pulsante (17)-2 sugli attacchi ISOFIX prima di rimuovere la base dal sedile del veicolo. (17)

2 - Per il trasporto, premere il pulsante di regolazione ISOFIX e spostare gli

attacchi ISOFIX nella posizione di conservazione. (18) Regolazione dell'altezza del poggiatesta e delle cinture per le spalle Controllare che le bretelle siano all'altezza appropriata. Scegliere l'altezza adeguata della tracolla. Le bretelle devono trovarsi vicino alle spalle dei bambini (19), ma non oltre la linea delle spalle. (20) Se le bretelle non sono all'altezza appropriata, il bambino potrebbe essere espulso dal sistema di ritenuta per bambini migliorato in caso di incidente. Tirare la leva di regolazione del poggiatesta (21), quindi tirare verso l'alto o verso il basso il poggiatesta finché non scatta in una delle 10 posizioni. Le posizioni del poggiatesta sono mostrate in (22). Regolazione dello schienale Lo schienale può essere regolato in 3 diverse angolazioni. Premere il pulsante di regolazione schienale per sollevare o abbassare lo schienale. (23)(24) Bloccaggio del bambino

1 - Premere il pulsante di rotazione per ruotare al fine di sistemare/togliere

lateralmente il bambino in modo più semplice. (25)

2 - Uso della fascia per neonati.

Si consiglia di utilizzare l'inserto finché il bambino non raggiunge i 60 cm e non diventa troppo grande per l'inserto. Una volta sistemato il bambino nel sistema di ritenuta per bambini migliorato, verificare che le bretelle siano all'altezza adeguata.

3 - Premendo il pulsante del regolatore, tirare completamente le due

bretelle del sistema di ritenuta per bambini migliorato. (26)

4 - Sganciare la fibbia premendo il pulsante rosso. (27)

5 - Mettere il bambino nel sistema di ritenuta per bambini migliorato e

agganciare la fibbia. (28)(29)

6 - Stringere le bretelle, tirando il regolatore. (30)

Assicurarsi che lo spazio tra il bambino e le bretelle sia di circa lo spessore di una mano. Tettuccio

1 - Per montare il tettuccio, inserirlo nel retro del sedile. (31)

2 - Per aprire il tettuccio, tirarlo verso la parte anteriore e, per chiuderlo,

spingerlo verso il retro. (32)

3 - È possibile aprire la finestrella del tettuccio per ventilazione. (33)

Rimozione e montaggio del rivestimento imbottito vedere le immagini (34)-(45) Per rimontare il rivestimento imbottito, invertire le procedure di cui sopra. Pulizia e manutenzione Pulire il telaio, le parti in plastica e il tessuto con un panno umido, ma senza utilizzare prodotti abrasivi o candeggina. Non utilizzare lubrificanti al silicone, in quanto attraggono sporcizia e polvere. Per assicurare una lunga durata, dopo averlo usato con la pioggia, strofinare il prodotto con un panno assorbente morbido. Fare riferimento alle etichette sui rivestimenti imbottiti per le istruzioni di lavaggio e asciugatura. È normale che i tessuti si scoloriscano per effetto della luce solare e che presentino tracce di usura dopo un lungo periodo d'uso, anche se utilizzati in modo normale. Per ragioni di sicurezza, utilizzare soltanto ricambi originali Nuna. Controllare periodicamente se tutto funziona correttamente. Se alcune parti sono danneggiate, rotte o mancanti, cessare di utilizzare questo prodotto. NUNA International B.V. Nuna e tutti i logo associati sono marchi di fabbrica.6867 Instrucciones de ARRA next Instrucciones de ARRA next
