BEDIENUNGSANLEITUNG Arra next Nuna

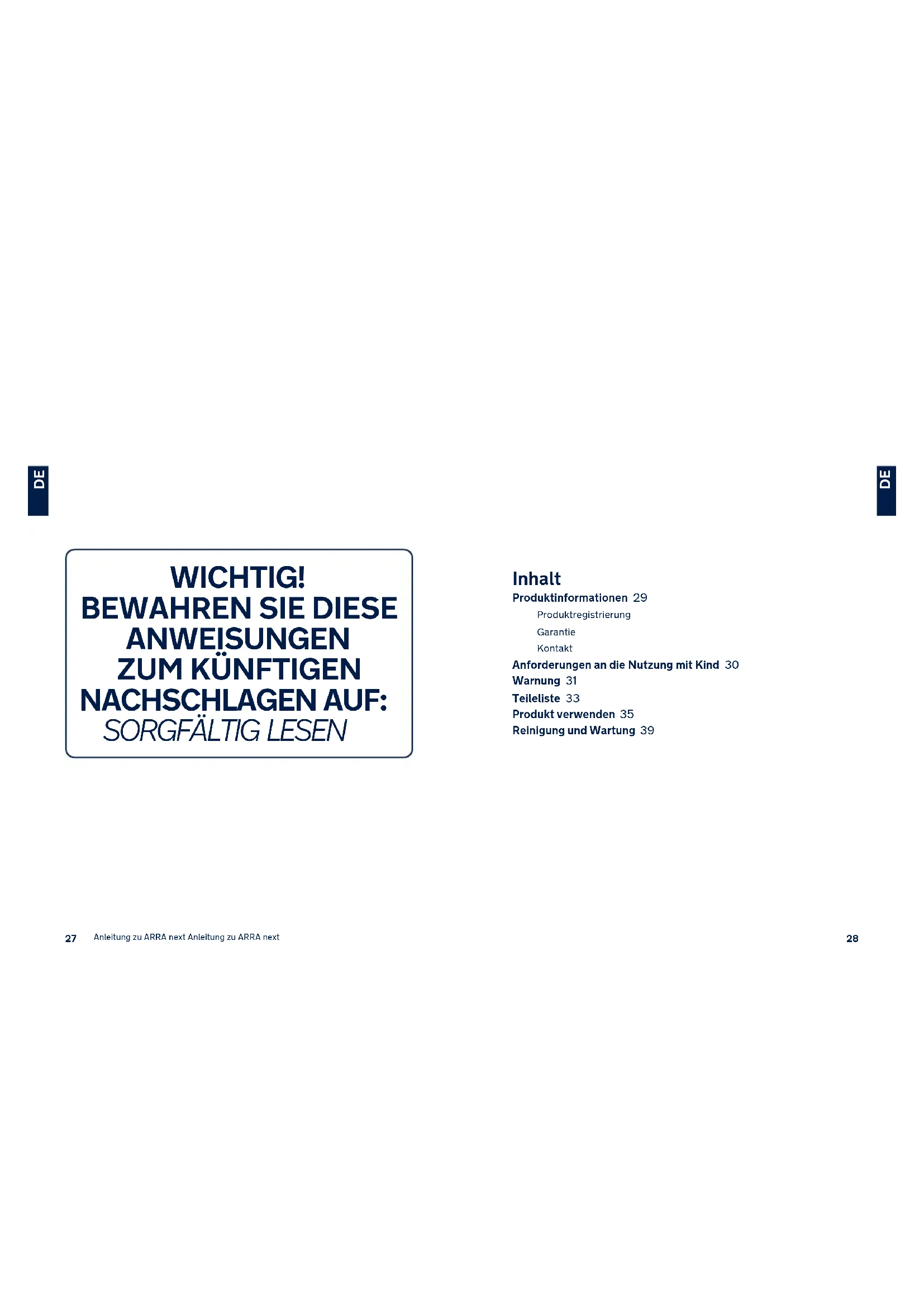

Inhalt Produktinformationen 29 Produktregistrierung Garantie Kontakt Anforderungen an die Nutzung mit Kind 30 Warnung 31 Teileliste 33 Produkt verwenden 35 Reinigung und Wartung 39 WICHTIG!

Anleitung zu ARRA next Anleitung zu ARRA next

Anforderungen an die Nutzung mit Kind Dieses Produkt eignet sich für Kinder, die folgende Anforderungen erfüllen: Abbildung zur Installation Geeignet fürKörpergröße des Kindes 40 – 85 cm/Gewicht des Kindes ≤ 13 kg(etwa bis 1,5 Jahre) Produktdaten Modellnummer: _____________________________________________________________________________________________________________________________ Fertigungsdatum: _________________________________________________________________________________________________________________________ Produktregistrierung Bitte tragen Sie die obigen Informationen ein. Modellnummer und Fertigungsdatum befinden sich auf der Rück- und Unterseite von fortschrittlichem Kinderrückhaltesystem und Basis. Bitte registrieren Sie Ihr Produkt unter: www.nunababy.com Klicken Sie auf der Startseite auf den „Getriebe registrieren“-Link. Garantie Wir haben unsere hochwertigen Produkte so entwickelt, dass Sie mit Ihrem Kind und Ihrer Familie wachsen. Da wir uns durch unsere Produkte hervorheben, ist unser Sortiment je nach Produkt durch eine angepasste Garantie ab Kaufdatum abgedeckt. Bitte halten Sie bei Kontaktaufnahme mit uns Kaufbeleg, Modellnummer und Fertigungsdatum bereit. Garantieinformationen finden Sie unter: www.nunababy.com Klicken Sie auf der Startseite auf den „Garantie“-Link. Kontakt Wenden Sie sich für Ersatzteile, Service und weitere Garantiefragen an unseren Kundendienst. [e-mail] www.nunababy.com

1 - Dies ist ein verbessertes „i-Size“-Kinderrückhaltesystem.

ES ist gemäß UN-Richtlinie Nr. 129 für den Einsatz in i-Size- kompatiblen Fahrzeugsitzpositionen entsprechend den Angaben des Fahrzeugherstellers in der Gebrauchsanleitung des Fahrzeugs zugelassen.

2 - Bitte wenden Sie sich im Zweifelsfall an den Hersteller oder Händler des

verstärkten Kinderrückhaltesystems.

3 - Das Kinderrückhaltesystem ARRA next ist kompatibel mit BASE next /

ARRA-Basis. Bitte beachten Sie zur Installation der ARRA-Basis die ARRA-Bedienungsanleitung.3231 Anleitung zu ARRA next Anleitung zu ARRA next

WARNUNG Nichtbeachtung dieser Warnungen und Anweisungen könnte zu schweren Verletzungen oder zum Tode führen. Feste Gegenstände und Kunststoffteile von verstärkten Kinderrückhaltesystemen müssen so platziert und installiert sein, dass sie nicht von einem beweglichen Sitz oder in einer Tür des Fahrzeugs eingeklemmt werden. Verwenden Sie entgegen der Fahrtrichtung ausgerichtete Kinderrückhaltesysteme NICHT in Sitzpositionen, an denen ein aktiver Front-Airbag installiert ist. Zur Nutzung dieses fortschrittlichen Kinderrückhaltesystems entsprechend der UN-Richtlinie Nr. 129 muss Ihr Kind die folgenden Voraussetzungen erfüllen. Kinder mit einer Körpergröße von 40 bis 85 cm / Gewicht des Kindes ≤ 13 kg (ca. 1,5 Jahre alt oder jünger). Alle Standbein müssen den Fahrzeugboden berühren und alle Haltegurte müssen entsprechend dem Körper des Kindes angepasst werden. Die Gurte dürfen nicht verdreht sein. Dieses Kinderrückhaltesystem sollte ersetzt werden, wenn sie übermäßiger Belastung in einem Unfall ausgesetzt waren. Ein Unfall kann es beschädigen, ohne sichtbare Spuren aufzuweisen. Beachten Sie die Gefahren durch nicht von einer zuständigen Stelle zugelassenen Veränderungen oder Ergänzungen an diesem Produkt. Beachten Sie außerdem die Gefahren bei Nichteinhaltung der Installationsanweisungen des Herstellers eines Kinderrückhaltesystems. Bitte platzieren Sie dieses fortschrittliche Kinderrückhaltesystem nicht im direkten Sonnenlicht; andernfalls kann es zu heiß für die Haut Ihres Kindes werden. Fassen Sie das Kinderrückhaltesystem immer erst an, bevor Sie das Kind hineinsetzen. Kinder dürfen nicht unbeaufsichtigt im verstärkten Kinderrückhaltesystem zurückgelassen werden. Gepäck und andere Gegenstände, die bei einem Unfall Verletzungen verursachen könnten, sollten angemessen gesichert werden. Das verstärkte Kinderrückhaltesystem sollte nicht ohne die Textilteile verwendet werden. Die Textilteile sollten ausschließlich durch die vom Hersteller empfohlenen Teile ersetzt werden, da sie das Verhalten des Kinderrückhaltesystems wesentlich beeinflussen. Die Anweisungen sollten während der Einsatzzeit beim verstärkten Kinderrückhaltesystem aufbewahrt werden. Bei einem verstärkten i-Size-Kinderrückhaltesystem muss der Nutzer außerdem das Handbuch des Fahrzeugherstellers beachten.3433 Anleitung zu ARRA next Anleitung zu ARRA next

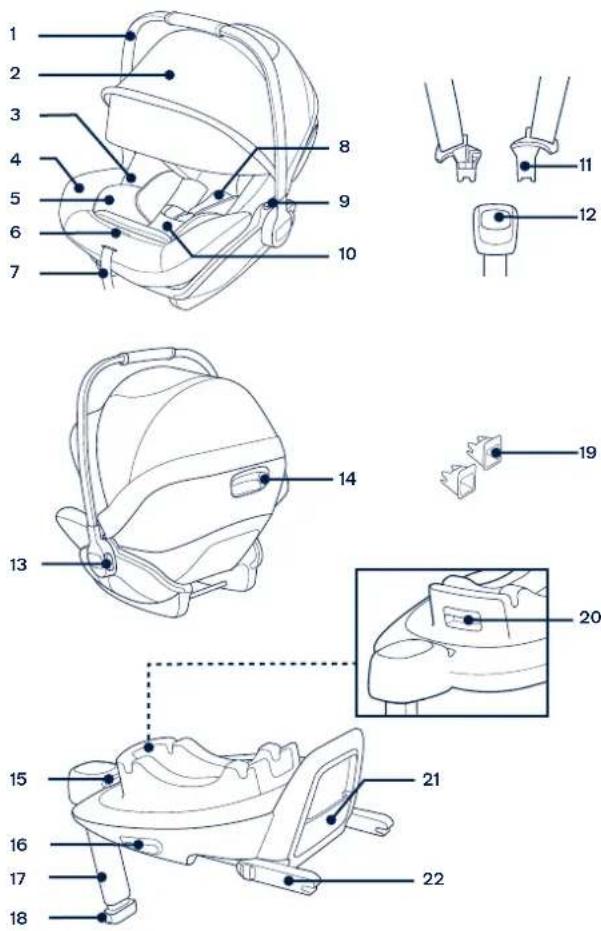

Teileliste Überprüfen Sie vor der Montage, ob alle Teile vorhanden sind. Wenden Sie sich an Nuna, falls etwas fehlen sollte. Für die Montage werden keine Werkzeuge benötigt. 1 Griff 2 Verdeck 3 Fach für Gebrauchsanweisung (zwischen Sitzpolster und Kunststoffteil) 4 Sitzauflage 5 Kleinkindeinsatz 6 Gurtverstellknopf 7 Gurtführungse-instellung 8 Schultergurt-abdeckungen 9 Kinderwagen-Freigabeknopf 10 Schrittgurt-abdeckung 11 Gurtverbinder 12 Verschluss 13 Grilleinstellknopf 14 Rückenlehnen-verstellknopf 15 ISOFIX-Führungen 16 Freigabeknopf 17 Standbein 18 Standbein-Einstellknopf 19 ISOFIX-Verbinder 20 Babyschalen-Drehknopf 21 Fach für Gebrauchsanweisung 22 ISOFIX-Einstellknopf

Anleitung zu ARRA next Anleitung zu ARRA next

4 - Drücken Sie zum Anpassen der ISOFIX-Verbinder den ISOFIX-

Freigabeknopf. Richten Sie die ISOFIX-Befestigungen mit den ISOFIX- Führungen aus und rasten Sie beide ISOFIX-Befestigungen in den ISOFIX-Verankerungspunkten ein. (10) Achten Sie darauf, dass beide ISOFIX-Befestigungen gut mit den ISOFIX- Verankerungsstangen des Fahrzeugs verbunden sind. Sie sollten zwei Klickgeräusche hören und die Anzeigen an beiden ISOFIX-Verbindungen sollten vollständig grün sein. (10)-1 Vergewissern Sie sich, dass die Basis sachgemäß installiert ist, indem Sie an beiden ISOFIX-Befestigungen ziehen.

5 - Ziehen Sie das Standbein bis zum Boden aus, nachdem Sie die Basis

auf dem Fahrzeugsitz platziert haben (11). Wenn das Standbein richtig installiert ist, wird die Standbeinanzeige grün. Rot bedeutet, dass die Installation nicht ordnungsgemäß ausgeführt wurde. (11)-2 Das Standbein hat mehrere Positionen. Wenn die Standbeinanzeige rot ist, befindet sich das Standbein in der falschen Position. Vergewissern Sie sich, dass das Standbein komplett auf dem Fahrzeugboden aufliegt. Drücken Sie den Standbein-Einstellknopf zusammen. Verkürzen Sie dann das Standbein, indem Sie es nach oben schieben. (11)-1 Die vollständig montierte Basis wird in (12) gezeigt. Die ISOFIX-Befestigungen müssen mit den ISOFIX-Verankerungspunkten verbunden und dort eingerastet sein. (12)-1 Das Standbein muss richtig installiert sein, was durch eine grüne Anzeige überprüft werden kann. (12)-2 Babyschale an der Basis anbringen

1 - Drücken Sie die Babyschale nach unten in die Basis (13); wenn die

Babyschale sicher befestigt ist, ist die Anzeige grün. (14) Prüfen Sie, ob die Babyschale an der Basis verriegelt ist, indem Sie den Griff nach oben ziehen.

2 - Drücken Sie den ISOFIX-Einstellknopf, drücken Sie die Basis dann

zurück, bis sie die Rückseite des Fahrzeugsitzes berührt. (15)

3 - Zur Freigabe der Babyschale den Freigabeknopf der Babyschale (16)-1,

zusammendrücken, dann die Babyschale abheben. (16)-2 Produkt verwenden Hinweise zur Installation Diese Kinderrückhaltesystem eignet sich mit der Basis für Fahrzeugsitze mit i-Size-ISOFIX-Verankerungspunkten. (1) Verwenden Sie entgegen der Fahrtrichtung ausgerichtete Kinderrückhaltesysteme NICHT in Sitzpositionen, an denen ein aktiver Front-Airbag installiert ist. (2) Andernfalls drohen schwere oder sogar tödliche Verletzungen. Weitere Informationen entnehmen Sie bitte dem Fahrzeughandbuch. Befestigen Sie dieses verstärkte Kinderrückhaltesystem NICHT an Fahrzeugsitzen, die in Bezug auf die Fahrtrichtung zur Seite oder nach hinten weisen. Die empfohlenen Installationspositionen entnehmen Sie bitte der Bedienungsanleitung Ihres Fahrzeugs. (3) Sie sollten dieses fortschrittliche Kinderrückhaltesystem auf dem Rücksitz installieren. (4) Installieren Sie dieses fortschrittliche Kinderrückhaltesystem NICHT auf Fahrzeugsitzen, die sich während der Installation bewegen. Griffeinstellung

1 - Der Griff des fortschrittlichen Kinderrückhaltesystems kann auf 2

Positionen angepasst werden. (5) Position für Auto-, Hand- oder Kinderwagentransport. (5)-1 Babysitzposition. (5)-2

2 - Passen Sie den Griff an, indem Sie die Griffeinstellknöpfe an beiden

Seiten zum Lösen zusammendrücken (6)-1 und den Griff dann in eine der 2 Positionen drehen, bis er einrastet. (6)-2 Basis installieren

1 - Bringen Sie die ISOFIX-Führungen an den ISOFIX-Verankerungsstangen

des Fahrzeugs an (siehe Fahrzeughandbuch). (7) Die ISOFIX-Führungen können die Oberfläche des Fahrzeugsitzes vor Verschleiß schützen. Sie sind auch eine Führung für die ISOFIX-Befestigungen.

2 - Unfold the load leg from storage compartment. (8)

3 - Ziehen Sie die ISOFIX-Befestigungen aus, indem Sie den ISOFIX-

Einstellknopf drücken, während Sie an der Befestigung ziehen. (9)3837 Anleitung zu ARRA next Anleitung zu ARRA next

1 - Drücken Sie zum Entfernen der Basis zunächst den zweiten

Verschlussknopf (17)-1 und dann den Knopf (17)-2 an den ISOFIX- Verbindern, bevor Sie die Basis vom Autositz abnehmen. (17)

2 - Zum Transportieren den ISOFIX-Einstellknopf drücken und die ISOFIX-

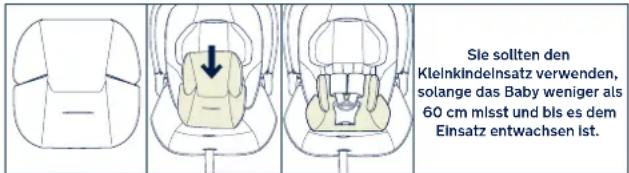

Befestigungen zurück in die Aufbewahrungsposition bewegen. (18) Höhenanpassung für Kopfstütze und Schultergurte Prüfen Sie, ob sich die Schulterriemen auf der richtigen Höhe befinden. Bitte die geeignete Höhe für den Schultergurt wählen. Die Schulterriemen müssen sich möglichst nah an den Schultern Ihres Kindes befinden (19), dürfen aber nicht darüber liegen. (20) Falls sich die Schultergurte nicht auf der richtigen Höhe befinden, könnte das Kind bei einem Unfall aus dem Kinderrückhaltesystem herausgeschleudert werden. Ziehen Sie den Kopfstützeneinstellhebel (21), und schieben Sie die Kopfstütze dann herauf oder herunter, bis sie in einer der 10 Positionen einrastet. Die Positionen der Kopfstütze sind in Abb. (22) dargestellt. Rückenlehne verstellen Die Rückenlehne hat 3 Winkel. Bitte drücken Sie den Rückenlehnen-Einstellknopf zum Erhöhen oder Absenken der Rückenlehne. (23)(24) Sie sollten den Kleinkindeinsatz verwenden, solange das Baby weniger als 60 cm misst und bis es dem Einsatz entwachsen ist. Kind sichern

1 - Zum Drehen den Drehknopf drücken, damit Sie das Kind leichter seitlich

hineinsetzen/herausnehmen können. (25)

2 - Verwendung des Kleinkindeinsatzes.

Prüfen Sie, ob sich der Schultergurte auf der richtigen Höhe befinden, nachdem Sie das Kind in das Kinderrückhaltesystem gesetzt haben.

3 - Ziehen Sie die beiden Schultergurte des fortschrittlichen

Kinderrückhaltesystems vollständig heraus, während Sie den Gurteinstellknopf gedrückt halten. (26)

4 - Lösen Sie den Verschluss, indem Sie den roten Knopf drücken. (27)

5 - Setzen Sie das Kind in das Kinderrückhaltesystem, schließen Sie die

6 - Ziehen Sie die Schultergurte über den Zuggurt fest. (30)

Der Abstand zwischen dem Kind und dem Schulterriemen sollte etwa die Dicke einer Hand betragen. Verdeck

1 - Befestigen Sie das Verdeck zur Montage mit Druckknöpfen an der

Rückseite des Sitzes. (31)

2 - Öffnen Sie das Verdeck, indem Sie das Verdeck nach vorne ziehen;

drücken Sie es zum Schließen nach hinten. (32)

3 - Das Sichtfenster im Verdeck kann zur Belüftung geöffnet werden. (33)4039

Anleitung zu ARRA next Anleitung zu ARRA next

Textilteile anbringen und entfernen siehe Abbildungen (34)-(45) Bringen Sie die Textilteile wieder an, indem Sie die zuvor erwähnten Schritte in umgekehrter Reihenfolge befolgen. Reinigung und Wartung Reinigen Sie Gestell, Kunststoffteile und Textilien mit einem feuchten Tuch. Verzichte Sie auf Scheuer- und Bleichmittel. Verwenden Sie keine Silikonöle, da diese Schmutz und Dreck anziehen. Zur Gewährleistung einer langen Einsatzzeit Ihres Produktes sollten Sie es nach Benutzung bei Regenwetter mit einem weichen, saugfähigen Tuch abwischen. Beachten Sie beim Reinigen und Trocknen die Pflegeetiketten an den Textilteilen. Es ist selbst bei gewöhnlichem Gebrauch normal, dass Textilien nach langer Benutzung durch Sonnenlicht verblassen und Verschleißerscheinungen aufweisen. Verwenden Sie aus Sicherheitsgründen nur Nuna-Originalteile. Prüfen Sie regelmäßig, ob alles richtig funktioniert. Verwenden Sie das Produkt nicht länger, falls Teile verschlissen oder beschädigt sind oder fehlen. NUNA International B.V. Nuna und alle zugehörigen Logos sind Marken.4241 Instructies ARRA next Instructies ARRA next
