BEDIENUNGSANLEITUNG Arra Nuna

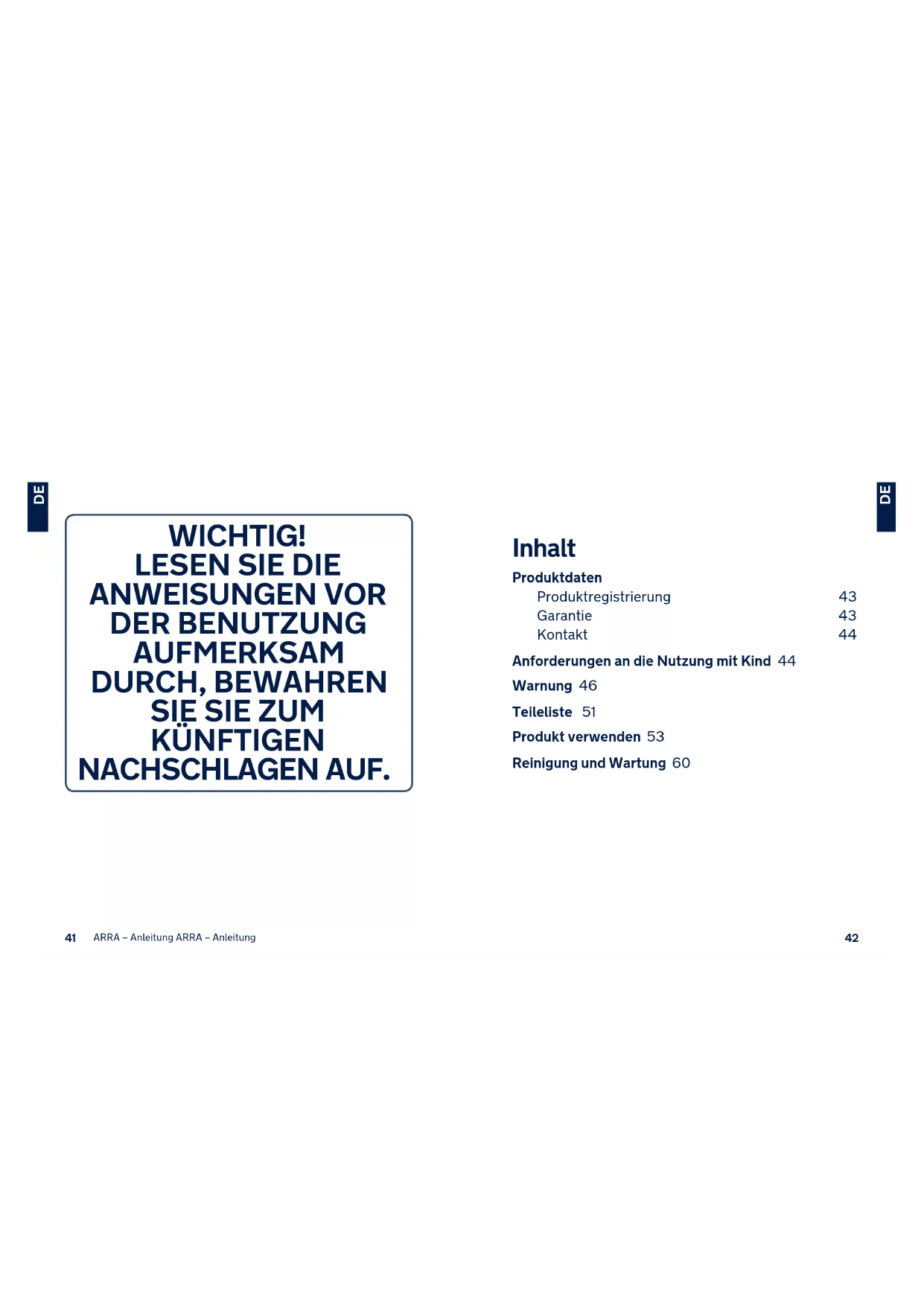

Inhalt Produktdaten Produktregistrierung 43 Garantie 43 Kontakt 44 Anforderungen an die Nutzung mit Kind 44 Warnung 46 Teileliste 51 Produkt verwenden 53 Reinigung und Wartung 60 WICHTIG﹗

ANWEISUNGEN VOR DER BENUTZUNG AUFMERKSAM DURCH, BEWAHREN

KÜNFTIGEN NACHSCHLAGEN AUF.4443 ARRA – Anleitung ARRA – Anleitung

Produktdaten Modellnummer: ______________________________________________________ Fertigungsdatum: ___________________________________________________ Produktregistrierung Bitte tragen Sie die obigen Informationen ein. Modellnummer und Fertigungsdatum befinden sich auf der Rück- und Unterseite von fortschrittlichem Kinderrückhaltesystem und Basis. Bitte registrieren Sie Ihr Produkt unter: www.nunababy.com Klicken Sie auf der Startseite auf den „Getriebe registrieren“-Link. Garantie Wir haben unsere hochwertigen Produkte so entwickelt, dass Sie mit Ihrem Kind und Ihrer Familie wachsen. Da wir uns durch unsere Produkte hervorheben, ist unser Sortiment je nach Produkt durch eine angepasste Garantie ab Kaufdatum abgedeckt. Bitte halten Sie bei Kontaktaufnahme mit uns Kaufbeleg, Modellnummer und Fertigungsdatum bereit. Garantieinformationen finden Sie unter: www.nunababy.com Klicken Sie auf der Startseite auf den „Garantie“-Link. Kontakt Wenden Sie sich für Ersatzteile, Service und weitere Garantiefragen an unseren Kundendienst. [e-mail] www.nunababy.com Anforderungen an die Nutzung mit Kind Dieses Produkt eignet sich für Kinder, die folgende Anforderungen erfüllen: Abbildung zur Installation Geeignet für Körpergröße des Kindes 40 – 85 cm/Gewicht des Kindes ≤ 13 kg (etwa bis 1,5 Jahre)4645 ARRA – Anleitung ARRA – Anleitung

1 „i-Size“ (fortschrittliche Kinderrückhaltesysteme mit integraler Universal-ISOFIX-Verankerung) ist eine Kategorie fortschrittlicher Kinderrückhaltesysteme primär entwickelt für den Einsatz in allen i-Size-Sitzpositionen eines Fahrzeugs. 2 Gemäß der UN-Richtlinie Nr. 129 ist das verbesserte Kinderrückhaltesystem mit Basis ein universelles ISOFIX-Kinderrückhaltesystem und sollte mit den ISOFIX-Verbindern befestigt werden. 3 Dies ist ein verbessertes „i-Size“- Kinderrückhaltesystem. ES ist gemäß UN-Richtlinie Nr. 129 für den Einsatz in i-Size-kompatiblen Fahrzeugsitzpositionen entsprechend den Angaben des Fahrzeugherstellers in der Gebrauchsanleitung des Fahrzeugs zugelassen. 4 Bitte wenden Sie sich im Zweifelsfall an den Hersteller oder Händler des verstärkten Kinderrückhaltesystems.

WARNUNG Nichtbeachtung dieser Warnungen und Anweisungen könnte zu schweren Verletzungen oder zum Tode führen. Nachdem Sie Ihr Kind in dieses Rückhaltesystem gesetzt haben, muss der Sicherheitsgurt für Ihr Kind sachgemäß angelegt werden. Gepäck und andere Gegenstände, die bei einem Unfall Verletzungen verursachen könnten, sollten angemessen gesichert werden. Achten Sie darauf, dass das verstärkte Kinderrückhaltesystem so installiert ist, dass kein Teil bewegliche Sitzen oder Fahrzeugtüren beeinträchtigt. Bevor Sie das fortschrittliche Kinderrückhaltesystem von Hand tragen, müssen Sie sicherstellen, dass das Kind mit dem Kindergurt gesichert und der Griff richtig in einer vertikalen Position verriegelt ist. Wenden Sie sich bei Anliegen bezüglich Wartung, Reparatur und Austausch an Ihren Händler. Eine sachgemäße Installation ist nur durch Verwendung der ISOFIX-Befestigungen gewährleistet. Prüfen Sie die ISOFIX-Führungen regelmäßig auf Schmutz und reinigen Sie sie bei Bedarf. Die Zuverlässigkeit des Systems kann durch Eindringen von Schmutz, Staub, Lebensmittelresten usw. beeinträchtigt werden.4847 ARRA – Anleitung ARRA – Anleitung

Bitte prüfen Sie vor dem Kauf dieses fortschrittlichen Kinderrückhaltesystems, ob es richtig in Ihrem Fahrzeug installiert werden kann. Bitte platzieren Sie das fortschrittliche Kinderrückhaltesystem nicht im direkten Sonnenlicht; andernfalls kann es zu heiß für die Haut Ihres Kindes werden. Fassen Sie das Kinderrückhaltesystem immer erst an, bevor Sie das Kind hineinsetzen. Entfernen Sie das Kinderrückhaltesystem vom Fahrzeugsitz, wenn es nicht regelmäßig benutzt wird. Die Textilteile des fortschrittlichen Kinderrückhaltesystems sollten ausschließlich durch die vom Hersteller empfohlenen Teile ersetzt werden, da sie das Verhalten des Kinderrückhaltesystems wesentlich beeinflussen. Die Teile des Kinderrückhaltesystems sollten in keiner Weise geschmiert werden. Das Standbein sollte den Fahrzeugboden berühren und die Haltegurte des Kindes sollten entsprechend dem Körper des Kindes angepasst sein. Die Riemen dürfen nicht verdreht sein. Vermeiden Sie ernsthafte oder sogar tödliche Verletzungen, indem Sie das Kinderrückhaltesystem NIEMALS mit Kind auf eine erhöhte Position stellen. Sichern Sie das Kind immer mit dem Kindergurt, wenn Sie es in das Kinderrückhaltesystem setzen, selbst wenn sich das Kinderrückhaltesystem nicht im Fahrzeug befindet. Dadurch verhindern Sie, dass es herausfällt. Damit gewährleistet ist, dass dieses verbesserte Kinderrückhaltesystem mit ISOFIX-Verbindern entsprechend der UN-Richtlinie Nr. 129 verwendet wird, muss Ihr Kind folgende Anforderungen erfüllen. Kinder mit einer Körpergröße von 40 bis 85 cm / Gewicht des Kindes ≤ 13 kg (ca. 1,5 Jahre alt oder jünger). Lassen Sie Ihr Kind NIEMALS unbeaufsichtigt in diesem fortschrittlichen Kinderrückhaltesystem zurück. Verwenden Sie NIEMALS ein gebrauchtes Kinderrückhaltesystem oder ein Kinderrückhaltesystem, dessen Vergangenheit Sie nicht können; möglicherweise weist es strukturelle Schäden auf, die Ihr Kind gefährden können. Verwenden Sie NIEMALS Seile oder andere Ersatzmittel, um das Kinderrückhaltesystem im Auto oder das Kind im Kinderrückhaltesystem zu sichern. KEIN Kinderrückhaltesystem kann vollständigen Schutz vor Verletzungen bei einem Unfall garantieren. Dennoch reduziert der ordnungsgemäße Einsatz dieses verstärkten5049 ARRA – Anleitung ARRA – Anleitung

Kinderrückhaltesystems die Gefahr ernsthafter oder tödlicher Verletzungen Ihres Kindes. Verwenden Sie dieses fortschrittliche Kinderrückhaltesystem NICHT weiter, wenn es in irgendeine Art von Unfall involviert wurde, selbst wenn es nur ein kleiner Unfall war. Ersetzen Sie es sofort, da es durch den Unfall möglicherweise unsichtbare strukturelle Schäden aufweist. Ziehen Sie Ihrem Kind beim Einsatz dieses verstärkten Kinderrückhaltesystems im Fahrtrichtung-Modus KEINE übergroßen Kleidungsstücke an; andernfalls kann Ihr Kind nicht ordnungsgemäß und zuverlässig über die Schultergurte und den Schrittgurt zwischen den Beinen gesichert werden. Installieren oder verwenden Sie das verstärkte Kinderrückhaltesystem NICHT, ohne die Anweisungen in dieser Anleitung zu befolgen; andernfalls drohen Ihrem Kind ernsthafte oder gar tödliche Verletzungen. Transportieren Sie dieses Kinderrückhaltesystem oder andere Gegenstände NICHT unangegurtet bzw. ungesichert in Ihrem Fahrzeug, da ungesicherte Gegenstände bei scharfen Kurven, plötzlichem Abbremsen oder einer Kollision umhergeschleudert werden und Insassen verletzen könnten. Führen Sie KEINE Modifikationen an diesem fortschrittlichen Kinderrückhaltesystem durch; verwenden Sie es NICHT in Verbindung mit Teilen von anderen Herstellern. Platzieren Sie KEINE Gegenstände im Standbeinbereich vor Ihrer Basis. Geben Sie NICHTS außer den empfohlenen Polstern in dieses fortschrittliche Kinderrückhaltesystem. Verwenden Sie NUR die in der Anleitung beschriebenen und am Rückhaltesystem für Kleinkinder markierten belastbaren Kontaktpunkte. Verwenden Sie das fortschrittliche Kinderrückhaltesystem NICHT ohne die Textilteile. Verwenden Sie entgegen der Fahrtrichtung ausgerichtete Kinderrückhaltesysteme NICHT in Sitzpositionen, an denen ein aktiver Front- Airbag installiert ist. Andernfalls drohen schwere oder sogar tödliche Verletzungen. Weitere Informationen entnehmen Sie bitte dem Fahrzeughandbuch. Verwenden Sie dieses verstärkte Kinderrückhaltesystem NICHT, falls es beschädigt ist oder Teile fehlen.5251 ARRA – Anleitung ARRA – Anleitung

Teileliste Überprüfen Sie vor der Montage, ob alle Teile vorhanden sind. Wenden Sie sich an Nuna, falls etwas fehlen sollte (Informationen finden Sie auf Seite 43 und 44). Für die Montage werden keine Werkzeuge benötigt. 1 Griff 2 Verdeck 3 Fach für Gebrauchsanweisung 4 Sitzauflage 5 Kleinkindeinsatz 6 Gurtverstellknopf 7 Gurtführungse- instellung 8 Schultergurt- abdeckungen 9 Kinderwagen- Freigabeknopf 10 Schrittgurt- abdeckung 11 Gurtverbinder 12 Gurtschnalle 13 Seitlicher Aufprallschutz 14 Grilleinstellknopf 15 Rückenlehnen- verstellknopf 16 ISOFIX-Verbinder 17 Gehäuseanzeige 18 Standbein 19 Standbein- Einstellknopf 20 ISOFIX-Einstellknopf 21 Fortschrittliches Kin- derrückhaltesystem Freigabetaste 22 Standbeinanzeige 23 ISOFIX-Führungen

ARRA – Anleitung ARRA – Anleitung

Produkt verwenden Hinweise zur Installation Diese Kinderrückhaltesystem eignet sich mit der Basis für Fahrzeugsitze mit i-Size-ISOFIX- Verankerungspunkten. (1) Verwenden Sie entgegen der Fahrtrichtung ausgerichtete Kinderrückhaltesysteme NICHT in Sitzpositionen, an denen ein aktiver Front-Airbag installiert ist. (2) Andernfalls drohen schwere oder sogar tödliche Verletzungen. Weitere Informationen entnehmen Sie bitte dem Fahrzeughandbuch. Befestigen Sie dieses verstärkte Kinderrückhaltesystem NICHT an Fahrzeugsitzen, die in Bezug auf die Fahrtrichtung zur Seite oder nach hinten weisen. Die empfohlenen Installationspositionen entnehmen Sie bitte der Bedienungsanleitung Ihres Fahrzeugs. (3) Sie sollten dieses fortschrittliche Kinderrückhaltesystem auf dem Rücksitz installieren. (4) Installieren Sie dieses fortschrittliche Kinderrückhaltesystem NICHT auf Fahrzeugsitzen, die sich während der Installation bewegen. Seitlicher Aufprallschutz Stellen Sie für maximalen Seitenaufprallschutz sicher, dass der seitliche Aufprallschutz in der geöffneten Position verriegelt ist. WICHTIG: Bitte beachten Sie, dass das Aufklappen des seitlichen Aufprallschutzes NICHT bedeutet, dass das Kind bereits ausreichend gesichert ist. 1 Der seitliche Aufprallschutz kann von Hand geöffnet werden (5). 2 Der seitliche Aufprallschutz auf der anderen Seite (zum Fahrzeuginnenraum) kann bei Bedarf für mehr Sitzfläche geschlossen werden. (6) Die dem Fahrzeugäußeren nächste Seite sollte immer geöffnet sein. Griffeinstellung

Der Griff des fortschrittlichen Kinderrückhaltesystems kann auf 2 Positionen angepasst werden. (7) Position für Auto-, Hand- oder Kinderwagentransport. (7)-1 Babysitzposition. (7)-2 2 Passen Sie den Griff an, indem Sie die Griffeinstellknöpfe an beiden Seiten zum Lösen zusammendrücken (8)-1 und den Griff dann in eine der 2 Positionen drehen, bis er einrastet. (8)-25655 ARRA – Anleitung ARRA – Anleitung

Installation mit Basis

Befestigen Sie die ISOFIX-Führungen an den ISOFIX-Verankerungspunkten. (9) Die ISOFIX-Führungen können die Oberfläche des Fahrzeugsitzes vor Verschleiß schützen. Sie sind auch eine Führung für die ISOFIX-Befestigungen. 2 Klappen Sie das Standbein aus dem Aufbewahrungsfach auf. (10) 3 Drücken Sie zum Anpassen der ISOFIX-Verbinder den ISOFIX-Freigabeknopf. Richten Sie die ISOFIX-Befestigungen mit den ISOFIX-Führungen aus und rasten Sie beide ISOFIX-Befestigungen in den ISOFIX-Verankerungspunkten ein. (11) Achten Sie darauf, dass beide ISOFIX- Befestigungen gut an ihren ISOFIX- Verankerungspunkten befestigt sind. Sie sollten zwei Klickgeräusche hören und die Anzeigen an beiden ISOFIX-Verbindungen sollten vollständig grün sein. (11)-1 Vergewissern Sie sich, dass die Basis sachgemäß installiert ist, indem Sie an beiden ISOFIX- Befestigungen ziehen. 4 Ziehen Sie das Standbein bis zum Boden aus, nachdem Sie die Basis auf dem Fahrzeugsitz platziert haben (12). Wenn die Anzeige des Standbeins grün wird, weist dies auf eine sachgemäße Installation hin. Rot zeigt an, dass die Installation nicht richtig ausgeführt wurde. (12)-2 Das Standbein hat mehrere Positionen. Wenn die Standbeinanzeige rot ist, befindet sich das Standbein in der falschen Position. Vergewissern Sie sich, dass das Standbein komplett auf dem Fahrzeugboden aufliegt. Drücken Sie den Standbein-Einstellknopf zusammen. Verkürzen Sie dann das Standbein, indem Sie es nach oben schieben. (12)-1 Die vollständig montierte Basis wird in (13) gezeigt. Die ISOFIX-Befestigungen müssen mit den ISOFIX-Verankerungspunkten verbunden und dort eingerastet sein. (13)-1 Das Standbein muss richtig installiert sein, was durch eine grüne Anzeige überprüft werden kann. (13)-2 5 Drücken Sie das fortschrittliche Kinderrückhaltesystem nach unten in die Basis (14); wenn das fortschrittliche Kinderrückhaltesystem gesichert ist, wird die Schalenanzeige grün. (15) Prüfen Sie, ob das fortschrittliche Kinderrückhaltesystem richtig in der Basis verriegelt ist, indem Sie es nach oben ziehen. 6 Drücken Sie den ISOFIX-Einstellknopf (16)-1 und drücken Sie die Basis nach hinten gegen den Fahrzeugsitz, bis sie eng anliegt. (16)-25857 ARRA – Anleitung ARRA – Anleitung

7 Entfernen Sie das fortschrittliche Kinderrückhaltesystem, indem Sie das fortschrittliche Kinderrückhaltesystem abheben (17)-2, während Sie den Einstellknopf des fortschrittlichen Kinderrückhaltesystems drücken. (17)-1 8 Drücken Sie zum Entfernen der Basis zunächst den zweiten Verschlussknopf (18)-1 und dann den Knopf (18)-2 an den ISOFIX-Verbindern, bevor Sie die Basis vom Autositz abnehmen. (18) Höhenanpassung für Kopfstütze und Schultergurte Prüfen Sie, ob sich die Schulterriemen auf der richtigen Höhe befinden. Wählen Sie das geeignete Paar Schultergurte entsprechend der Körpergröße Ihres Kindes. Die Schulterriemen müssen sich möglichst nah an den Schultern Ihres Kindes befinden (19), dürfen aber nicht darüber liegen. (20) Falls sich die Schultergurte nicht auf der richtigen Höhe befinden, könnte das Kind bei einem Unfall aus dem Kinderrückhaltesystem herausgeschleudert werden. Ziehen Sie den Kopfstützeneinstellhebel (21) und schieben Sie die Kopfstütze dann herauf oder herunter, bis sie in einer der 10 Positionen einrastet. Die Positionen der Kopfstütze sind in Abb. (22) dargestellt. Sie sollten den Kleinkindeinsatz verwenden, solange das Baby weniger als 60 cm misst bzw. bis es dem Einsatz entwachsen ist. Rückenlehne verstellen Die Rückenlehne hat 3 Winkel. Bitte drücken Sie den Rückenlehnen-Einstellknopf zum Erhöhen oder Absenken der Rückenlehne. (23)(24) Kind sichern Verwendung des Kleinkindeinsatzes 1 Ziehen Sie die beiden Schultergurte des fortschrittlichen Kinderrückhaltesystems vollständig heraus, während Sie den Gurteinstellknopf gedrückt halten. (25) 2 Lösen Sie den Verschluss der Gurte, indem Sie den roten Knopf drücken. (26) 3 Setzen Sie das Kind in das Kinderrückhaltesystem, schließen Sie die Schnalle. (27)(28) 4 Ziehen Sie die Schultergurte über den Zuggurt fest. (29) Prüfen Sie, ob sich der Schultergurte auf der richtigen Höhe befinden, nachdem Sie das Kind in das Kinderrückhaltesystem gesetzt haben.6059 ARRA – Anleitung ARRA – Anleitung

Reinigung und Wartung Reinigen Sie Gestell, Kunststoffteile und Textilien mit einem feuchten Tuch. Verzichte Sie auf Scheuer- und Bleichmittel. Verwenden Sie keine Silikonöle, da diese Schmutz und Dreck anziehen. Zur Gewährleistung einer langen Einsatzzeit Ihres Produktes sollten Sie es nach Benutzung bei Regenwetter mit einem weichen, saugfähigen Tuch abwischen. Beachten Sie beim Reinigen und Trocknen die Pflegeetiketten an den Textilteilen. Es ist selbst bei gewöhnlichem Gebrauch normal, dass Textilien nach langer Benutzung durch Sonnenlicht verblassen und Verschleißerscheinungen aufweisen. Verwenden Sie aus Sicherheitsgründen nur Nuna-Originalteile. Prüfen Sie regelmäßig, ob alles richtig funktioniert. Verwenden Sie das Produkt nicht länger, falls Teile verschlissen oder beschädigt sind oder fehlen. NUNA International B.V. Nuna und alle zugehörigen Logos sind Marken. Der Abstand zwischen dem Kind und dem Schulterriemen sollte etwa die Dicke einer Hand betragen. Verdeck 1 Befestigen Sie das Verdeck zur Montage mit Druckknöpfen an der Rückseite des Sitzes. (30) 2 Öffnen Sie das Verdeck, indem Sie das Verdeck nach vorne ziehen; drücken Sie es zum Schließen nach hinten. (31) 3 Das Sichtfenster im Verdeck kann zur Belüftung geöffnet werden. (32) Textilteile anbringen und entfernen siehe Abbildungen (33)-(34) Bringen Sie die Textilteile wieder an, indem Sie die zuvor erwähnten Schritte in umgekehrter Reihenfolge befolgen.6261 ARRA-instructie ARRA-instructie
