MANUAL DE USUARIO Arra Nuna

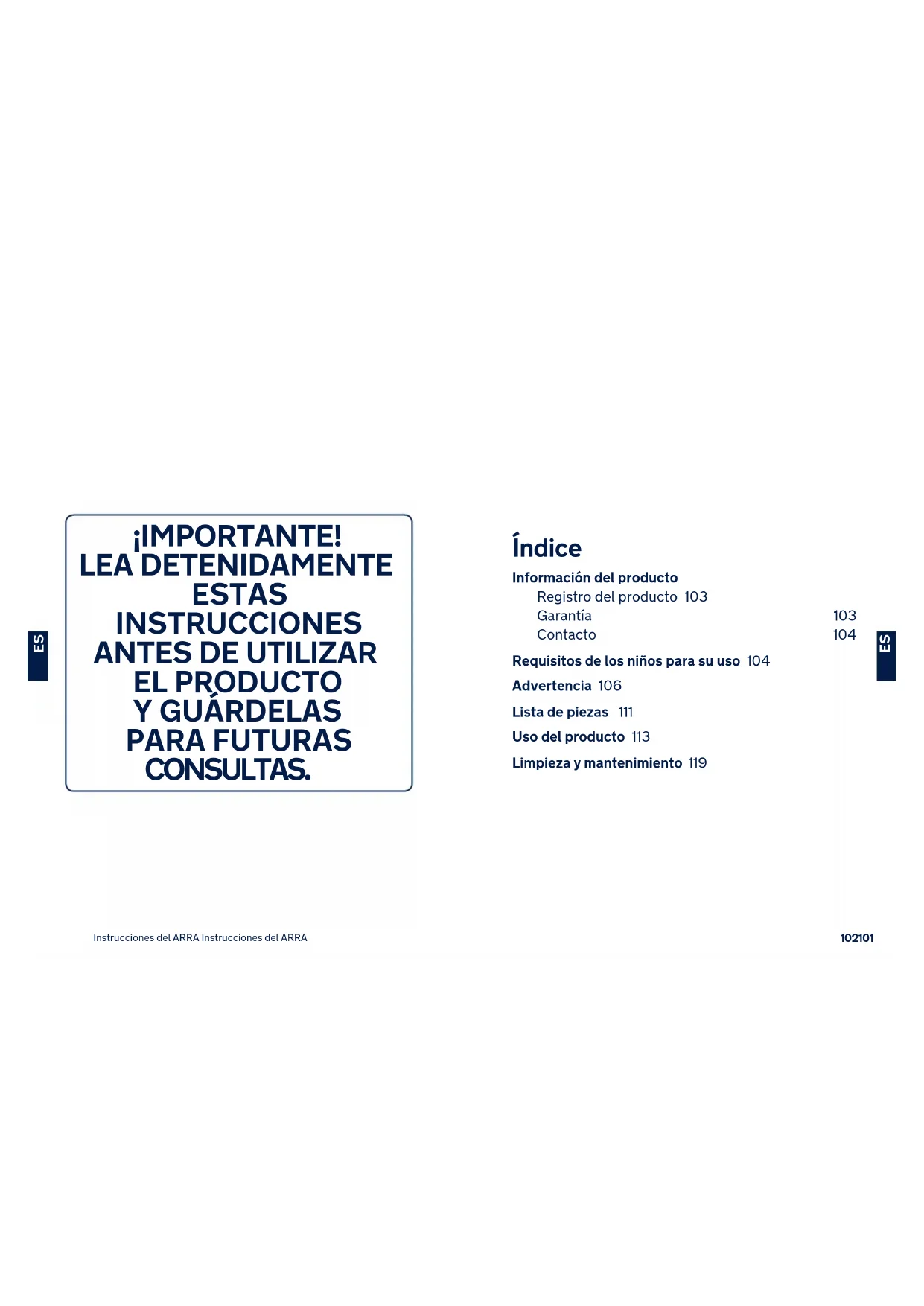

Índice Información del producto Registro del producto 103 Garantía 103 Contacto 104 Requisitos de los niños para su uso 104 Advertencia 106 Lista de piezas 111 Uso del producto 113 Limpieza y mantenimiento 119 ¡IMPORTANTE﹗ LEA DETENIDAMENTE ESTAS INSTRUCCIONES

PARA FUTURAS CONSULTAS.104103 Instrucciones del ARRA Instrucciones del ARRA

Información del producto Número de modelo: ________________________________________________ Fecha de fabricación: ______________________________________________ Registro del producto Rellene la información anterior. El número de modelo y la fecha de fabricación se encuentran en la parte posterior e inferior de la base y del dispositivo de sujeción para niños mejorado. Para registrar su producto, visite: www.nunababy.com Haga clic en el enlace “Registrar Equipo” en la página de inicio. Garantía Hemos diseñado a propósito nuestros productos de alta calidad para que puedan crecer tanto con su hijo como con su familia. Como respaldamos nuestros productos, nuestros artículos están cubiertos por una garantía a medida para cada producto, a partir de la fecha en la que fue adquirido. Tenga preparada la prueba de compra, el número de modelo y la fecha de fabricación cuando se ponga en contacto con nosotros. Para obtener información acerca de la garantía, visite: www.nunababy.com Haga clic en el enlace “Garantía” en la página de inicio. Contacto Para obtener información sobre piezas de repuesto y servicio técnico, o para resolver dudas acerca de la garantía adicional, póngase en contacto con nuestro departamento de atención al cliente. [e-mail] www.nunababy.com Requisitos de los niños para su uso Este producto es apto para su uso con niños que cumplan los siguientes requisitos: Figura de la instalación Apto para Altura del niño: 40-85 cm/ Peso del niño: ≤ 13 kg (aprox. 1,5 años o menores de esa edad).106105Instrucciones del ARRA Instrucciones del ARRA

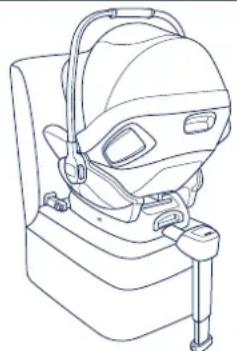

1 “i-Size” (sistemas de sujeción para niños mejorados integrales y universales ISOFIX) es una categoría de sistema de sujeción para niños mejorado principalmente diseñado para uso en todas las posiciones de sentado i-Size de un vehículo. 2 Según la Norma UN nº 129, el dispositivo de sujeción para niños mejorado con base es un dispositivo de sujeción para niños mejorado ISOFIX universal y deberá colocarse con conectores ISOFIX. 3 Este es un sistema de sujeción para niños mejorado “i-Size”. Está aprobado conforme a la Norma UN nº 129, para el uso en vehículos compatibles con posiciones de sentado i-Size, tal y como indican los fabricantes de vehículos en los manuales de usuario del vehículo. 4 En caso de duda, consulte al fabricante o al distribuidor del dispositivo de sujeción para niños mejorado.

ADVERTENCIA Si no sigue las advertencias e instrucciones que se exponen a continuación, podría provocar gra- ves lesiones o, incluso, la muerte. Una vez colocado el niño en el dispositivo de sujeción para niños mejorado, deberá utilizar correctamente el cinturón de seguridad. Sujete correctamente el equipaje y cualquier otro objeto susceptible de provocar lesiones en caso de colisión. Asegúrese de instalar el dispositivo de sujeción para niños mejorado de forma que ninguna de sus partes interfiera en el movimiento de los asientos o en la apertura de las puertas del vehículo. Antes de cargar con la silla para niños mejorada, asegúrese de que el niño está agarrado con el arnés para niños y que el asa está correctamente bloqueada en la posición vertical. Para cualquier cuestión de mantenimiento, reparación o sustitución de piezas, consulte a su distribuidor. Para una correcta instalación, solo está permitido el uso de conectores ISOFIX. Examine periódicamente las guías ISOFIX por si estuvieran sucias y límpielas si fuera necesario. La fiabilidad podría verse afectada si se acumula suciedad, polvo, partículas de comida, etc.108107 Instrucciones del ARRA Instrucciones del ARRA

Antes de comprar este dispositivo de sujeción para niños mejorado, asegúrese de que se pueda instalar correctamente en su vehículo. Mantenga el dispositivo de sujeción para niños mejorado alejado de la luz directa del sol ya que, si no lo hace, podría alcanzar temperaturas demasiado altas para la piel de su hijo. Toque siempre el dispositivo de sujeción para niños mejorado antes de colocar al niño en él. Retire este dispositivo de sujeción para niños mejorado del asiento del vehículo cuando no lo use con regularidad. El acolchado del sistema de sujeción para niños mejorado no deberá sustituirse por uno que no esté recomendado por el fabricante, ya que el acolchado constituye una parte esencial del funcionamiento del dispositivo de sujeción. Las piezas del sistema de sujeción para niños mejorado no necesitan ningún tipo de lubricación. La pata de carga debe estar en contacto con el suelo del vehículo y las correas que sujetan al niño deben ajustarse al cuerpo de este. Las correas no deben estar retorcidas. Para evitar lesiones graves o incluso la muerte, NUNCA coloque el dispositivo de sujeción para niños mejorado en asientos que tengan una superficie elevada con el niño en el dispositivo. Para evitar el riesgo de sufrir caídas, asegure siempre al niño con el arnés para niños cuando el niño se encuentre en el dispositivo de sujeción para niños mejorado, incluso cuando el dispositivo de sujeción para niños mejorado no se esté dentro del vehículo. Para utilizar este dispositivo de sujeción para niños mejorado con las conexiones ISOFIX de acuerdo con la Norma UN nº 129, el niño deberá cumplir los siguientes requisitos: Altura del niño: 40-85 cm/Peso del niño ≤ 13 kg (1,5 años aproximadamente o más pequeño). NUNCA deje a su hijo sin supervisión en este dispositivo de sujeción para niños mejorado. NUNCA utilice un dispositivo de sujeción para niños mejorado de segunda mano ni un dispositivo de sujeción para niños mejorado que no sepa el uso que se le ha dado, ya que podría tener daños estructurales que comprometan la seguridad del niño. NUNCA use cuerdas ni ningún otro sustitutivo para fijar el dispositivo de sujeción para niños mejorado al vehículo o para asegurar al niño al dispositivo de sujeción para niños mejorado.110109 Instrucciones del ARRA Instrucciones del ARRA

NINGÚN dispositivo de sujeción para niños mejorado puede garantizar una protección total contra lesiones en caso de accidente. Sin embargo, un uso adecuado de este dispositivo de sujeción para niños mejorado reducirá el riesgo de lesiones graves o, incluso, de muerte del niño. NO siga utilizando este dispositivo de sujeción para niños mejorado si ha sufrido un accidente, incluso si no ha sido un accidente grave. Cámbielo por otro inmediatamente, ya que podría haber sufrido daños estructurales no visibles como resultado del accidente. NO coloque a su hijo con ropa suelta o de una talla mayor, ya que podría provocar que la sujeción del niño, mediante las correas de los arneses de los hombros y la correa de la pelvis entre las piernas, no sea firme y segura. NO instale este dispositivo de sujeción para niños mejorado sin seguir las instrucciones que se indican en este manual ya que, si las incumple, podría poner a su hijo en peligro de sufrir lesiones o, incluso, de muerte. NO utilice este dispositivo de sujeción para niños mejorado u otros elementos sin el cinturón puesto o sin fijar a su vehículo, ya que un dispositivo de sujeción para niños mejorado que no esté fijado puede salir despedido y causar daños a los ocupantes en curvas pronunciadas, frenazos o colisiones. NO modifique de ninguna manera este dispositivo de sujeción para niños mejorado ni lo utilice con piezas de otros fabricantes. NO coloque ningún objeto en la pata de carga delante de la base. Utilice EXCLUSIVAMENTE los cojines internos recomendados para este dispositivo de sujeción para niños mejorado. NO utilice ningún punto de contacto de soporte de carga distinto a los que se describen en las instrucciones y aparecen en el dispositivo de sujeción para niños mejorado. NO utilice este dispositivo de sujeción para niños mejorado sin el acolchado. NO use los sistemas de sujeción para niños mejorados con orientación hacia atrás en asientos donde haya un airbag frontal activo instalado. Si lo hace, podrían producirse lesiones graves o, incluso, la muerte. Consulte el manual de usuario del vehículo para obtener más información. NO utilice este dispositivo de sujeción para niños mejorado si está dañado o si falta alguna de sus piezas.112111 Instrucciones del ARRA Instrucciones del ARRA

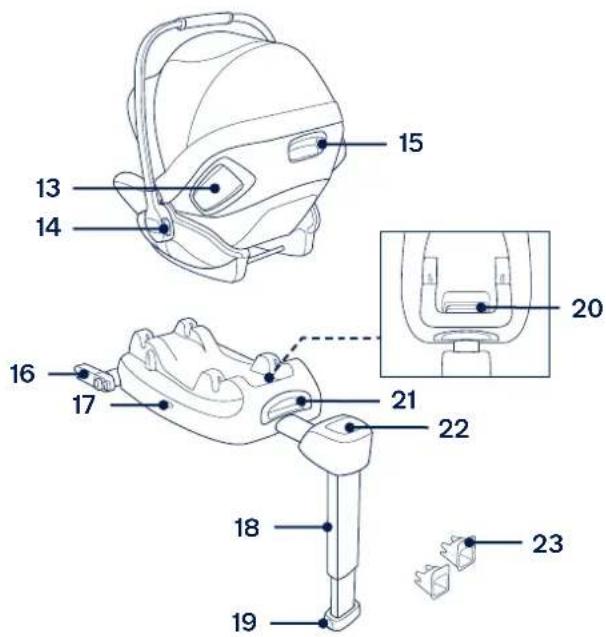

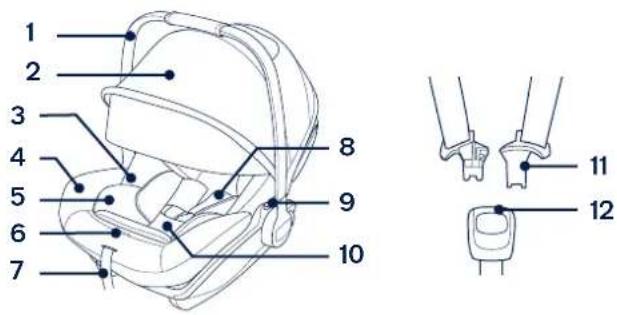

Lista de piezas Asegúrese de que están disponibles todas las piezas antes de montar el producto. Si alguna pieza falta, póngase en contacto con Nuna (consulte las páginas 103 y 104 para obtener información). No se necesita ninguna herramienta para el montaje. 1 Asa 2 Capota 3 Compartimento de almacenamiento del manual de instrucciones 4 Acolchado del asiento 5 Accesorio para niños pequeños 6 Botón de ajuste de la cincha 7 Cincha de ajuste 8 Protector del arnés de los hombros 9 Botón de desbloqueo del cochecito 10 Protector del arnés para la entrepierna 11 Conectores de arnés 12 Hebilla del arnés 13 Protección contra impactos laterales 14 Botón de ajuste del manillar 15 Botón de ajuste del respaldo 16 Conector ISOFIX 17 Indicador del armazón 18 Pata de carga 19 Botón de ajuste de la pata de carga 20 Botón de ajuste ISOFIX 21 Botón de desbloqueo de la silla para niños mejorada 22 Indicador de la pata de carga 23 Guías ISOFIX

Instrucciones del ARRA Instrucciones del ARRA

Uso del producto Consideraciones acerca de la instalación Este dispositivo de sujeción para niños mejorado está diseñado para asientos de vehículos con puntos de anclaje ISOFIX i-Size con la base. (1) NO use los sistemas de sujeción para niños mejorados con orientación hacia atrás en asientos donde haya un airbag frontal activo instalado. (2) Si lo hace, podrían producirse lesiones graves o, incluso, la muerte. Consulte el manual de usuario del vehículo para obtener más información. NO instale este dispositivo de sujeción para niños mejorado en asientos de vehículo cuya posición esté orientada hacia un lado o hacia atrás con respecto a la dirección de conducción del vehículo. Consulte el manual del propietario del vehículo para conocer las posiciones de instalación recomendadas o sugeridas. (3) Le recomendamos que instale este dispositivo de sujeción para niños mejorado en los asientos traseros. (4) NO instale este dispositivo de sujeción para niños mejorado en asientos de vehículo móviles durante la instalación. Protección contra impactos laterales Asegúrese de que la protección contra impactos laterales esté bloqueada en la posición abierta para conseguir la máxima seguridad contra impactos laterales. IMPORTANTE: Tenga en cuenta que desplegar la protección contra impactos laterales NO significa que el niño ya esté lo suficientemente apretado. 1 El impacto lateral se puede abrir manualmente como se muestra en la imagen (5). 2 La protección contra impactos laterales opuesta a la puerta del vehículo se puede cerrar para disponer de más espacio para sentarse en caso de que sea necesario. (6) El lado más cercano al exterior del vehículo siempre debe estar en la posición abierta. Ajuste del asa

El asa de la silla para niños mejorada se puede ajustar en 2 posiciones. (7) Posición transportar en el vehículo, a mano o en el cochecito. (7)-1 Posición de silla para bebé. (7)-2 2 Para ajustar el asa, presione sus botones de ajuste situados en ambos lados para desbloquearlo (8-1), y a continuación, mueva el asa a cualquiera de las 2 posiciones hasta que oiga un clic. (8)-2 Instalación con la base

Coloque las guías ISOFIX con los puntos de anclaje ISOFIX. (9) Las guías ISOFIX pueden proteger la superficie del asiento del vehículo contra roturas. También sirven para guiar los conectores ISOFIX.116115 Instrucciones del ARRA Instrucciones del ARRA

2 Extienda la pata de carga desde el compartimento de almacenamiento. (10) 3 Pulse el botón de ajuste ISOFIX para guardar los conectores ISOFIX. Alinee los conectores ISOFIX con las guías ISOFIX y, a continuación, introduzca ambos conectores ISOFIX en los puntos de anclaje ISOFIX hasta que escuche un clic. (11) Asegúrese de que ambos conectores ISOFIX queden firmemente sujetos a sus puntos de anclaje ISOFIX. Deberá escuchar dos clics y los colores de los indicadores de ambos conectores ISOFIX deberán aparecer completamente en verde. (11)-1 Para asegurarse de que la base está instalada de forma segura, tire de ambos conectores ISOFIX. 4 Una vez colocada la base en el asiento del vehículo, extienda la pata de carga hasta el suelo (12). Cuando el indicador de la pata de carga se muestre en verde significará que está instalado correctamente. En rojo significa que la instalación es incorrecta. (12)-2 La pata de carga tiene varias posiciones. Cuando el indicador de la pata de carga aparece en rojo significa que la posición de la pata de carga no es correcta. Asegúrese de que la pata de carga esté totalmente en contacto con el suelo del vehículo. Apriete el botón de ajuste de la pata de carga y, a continuación, acorte la pata de carga tirando de ella hacia arriba. (12)-1 La base montada completamente aparece en la figura (13). Los conectores ISOFIX se deben fijar y bloquear en los puntos de anclaje ISOFIX. (13)-1 La pata de carga debe estar correctamente instalada con el indicador en verde. (13)-2 5 Empuje la silla para niños mejorada hacia la base (14), si la silla para niños mejorada está segura, el indicador del armazón se pondrá en verde. (15) Tire hacia arriba de la silla para niños mejorada para asegurarse de que está completamente enganchada a la base. 6 Pulse el botón de ajuste del sistema ISOFIX (16)-1 y empuje la base hacia atrás contra el asiento del vehículo hasta que quede sujeta. (16)-2 7 Para sacar la silla para niños mejorada, levante la silla para niños mejorada (17)-2 mientras presiona el botón de ajuste de la silla para niños mejorada. (17)-1 8 Para retirar la base, pulse primero el botón de desbloqueo secundario (18)-1 y, a continuación, el botón (18)-2 de los conectores ISOFIX antes de quitar la base del asiento del vehículo. (18) Ajuste de la altura de los arneses de los hombros y del reposacabezas Compruebe que las correas de los arneses de los hombros estén colocadas a una altura adecuada. Elija el par adecuado de arneses de los hombros según la altura del niño.118117 Instrucciones del ARRA Instrucciones del ARRA

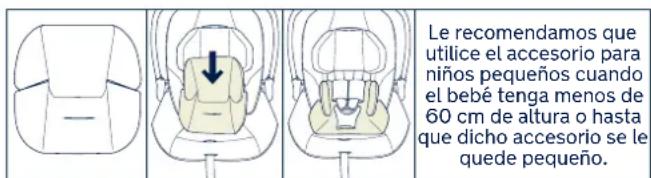

Las correas de los arneses de los hombros deberán estar a una altura lo más cerca posible de los hombros de su hijo (19), pero sin sobrepasar la línea de los hombros. (20) Si las correas de los arneses de los hombros no están a la altura adecuada, el niño podría salir despedido del dispositivo de sujeción para niños mejorado en caso de accidente. Tire de la palanca de ajuste del reposacabezas (21) al mismo tiempo que tira hacia arriba o hacia abajo del reposacabezas hasta que quede fijado en una de las 10 posiciones. Las posiciones del reposacabezas se indican en (22). Ajuste del respaldo El respaldo puede colocarse en 3 ángulos. Presione el botón de ajuste del respaldo para elevar o bajar dicho respaldo. (23)(24) Asegurar al niño Uso del accesorio para niños pequeños Le recomendamos que utilice el accesorio para niños pequeños cuando el bebé tenga menos de 60 cm de altura o hasta que dicho accesorio se le quede pequeño. Después de colocar al niño en el dispositivo de sujeción para niños mejorado, compruebe si los arneses de los hombros están a una altura adecuada. 1 Mientras presiona el botón de ajuste de la cincha, tire totalmente de las dos correas de arneses de los hombros del dispositivo de sujeción para niños mejorado. (25) 2 Desbloquee la hebilla de los arneses pulsando el botón rojo. (26) 3 Coloque al niño en el dispositivo de sujeción para niños mejorado y bloquee la hebilla. (27)(28) 4 Apriete las correas de los arneses de los hombros tirando de la cincha de ajuste. (29) Asegúrese de que el espacio entre el niño y las correas de los arneses de los hombros sea el del grosor de una mano más o menos. Capota 1 Para ensamblar el capazo, ajústelo a la parte trasera del asiento. (30) 2 Para abrir la capota, tire de ella hacia adelante; para cerrarla, empújela hacia atrás. (31) 3 La ventana de la capota se puede abrir para que haya ventilación. (32) Desmontaje y montaje del acolchado consulte las imágenes (33)-(34) Para volver a instalar el acolchado, siga los pasos mencionados en sentido contrario.120119 Instrucciones del ARRA Instrucciones del ARRA

Limpieza y mantenimiento Limpie la estructura, las piezas de plástico y el tejido con un paño húmedo, pero no utilice productos abrasivos ni lejía. No utilice lubricantes con silicona ya que atraerán la suciedad. Para garantizar un uso duradero, limpie este producto con un paño suave y absorbente después de usarlo en un día lluvioso. Consulte las etiquetas de cuidados cosidas al acolchado para conocer las instrucciones de lavado y secado. Es normal que la tela se decolore debido a la luz del sol, y se desgaste y se rompa después de un largo periodo de uso, incluso si se utiliza de una forma normal. Por razones de seguridad, utilice únicamente piezas originales de Nuna. Compruebe periódicamente que todo funciona correctamente. Si falta alguna pieza o si alguna de ellas está rota o desgastada, deje de utilizar este producto. NUNA International B.V. Nuna y todos los logotipos asociados son marcas comerciales.122121 Instruções do ARRA Instruções do ARRA
