Arra - Turvaistuin Nuna - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lasten turvaistuin
Merkki	Nuna
Malli	Arra
Turvallisuusstandardi	Asetus UN R129/03 - i-Size universaali ISOFIX
Lapsen käyttö	Pituus 40–85 cm, paino ≤ 13 kg (noin 1,5 vuotta tai vähemmän)
Asennustyyppi	ISOFIX + tukijalka (i-Size)
Selkänojan asennot	3 kallistusasentoa
Pääntuen säädöt	10 korkeusasentoa
Sivuturva	Sivutörmäyssuoja (oven puoli)
Kahva	2 asentoa: kuljetus autossa/kädessä/rattaat ja vauvan tuoli
Aurinkokatos	Irrotettava, tuuletusikkuna
Vauvan sisäosa	Suositellaan vauvoille < 60 cm
Tukijalka	Lukituksen ilmaisin (vihreä/punainen)
Puhdistus ja huolto	Kostea liina, ei hankausaineita tai valkaisuainetta; pesu merkinnän mukaan
Turvallisuus - Varoitukset	Älä käytä aktiivisen etuturvatyynyn kanssa; kiinnitä lapsi aina; vaihda onnettomuuden jälkeen
Varaosat	Käytä vain Nunan alkuperäisiä osia
Asiakaspalvelu	[e-mail] / www.nunababy.com

Usein kysytyt kysymykset - Arra Nuna

Miten Nuna Arra -istuimen ISOFIX-pohja asennetaan?

Asenna pohja säätämällä ISOFIX-ohjaimet ajoneuvon kiinnityspisteisiin. Avaa tukijalka ja paina ISOFIX-säätönappia kohdistaaksesi liittimet. Työnnä molemmat ISOFIX-liittimet ankkureihin, kunnes kuulet kaksi napsahdusta. Tarkista, että ilmaisimet muuttuvat vihreiksi. Jatka tukijalan jatkamista lattiaan, kunnes ilmaisin muuttuu vihreäksi. Lopuksi kiinnitä istuin pohjaan napsahdukseen asti ja tarkista vihreä ilmaisin kuoressa.

Miten olkahihnojen korkeutta säädetään?

Vedä pääntuen säätövipua samalla kun liu'utat sitä ylös tai alas. Olkahihnojen tulee olla oikealla korkeudella: hihnat tulee olla lähellä lapsen olkapäitä, mutta eivät niiden yläpuolella. Käytettävissä on 10 asentoa.

Mitkä ovat tämän turvaistuimen paino- ja kokorajoitukset?

Nuna Arra on suunniteltu lapsille, joiden pituus on 40–85 cm ja paino enintään 13 kg (noin 1,5 vuotta tai vähemmän). Se on hyväksytty i-Size-standardin mukaisesti.

Voinko käyttää tätä istuinta selkä menosuuntaan, jos ajoneuvossani on etuturvatyyny?

Ei, älä koskaan käytä tätä istuinta selkä menosuuntaan istuimella, jossa on aktiivinen etuturvatyyny. Tämä aiheuttaa vakavan loukkaantumis- tai kuolemanvaaran. Tarkista ajoneuvon käsikirjasta sallitut paikat.

Miten Nuna Arran pehmeät osat puhdistetaan?

Pehmeät osat tulee puhdistaa hoito-ohjeen mukaan. Yleensä käytä kosteaa liinaa ilman hankausaineita tai valkaisuainetta. Älä voitele osia silikonipohjaisilla tuotteilla.

Mitä minun tulee tehdä, jos istuin on ollut auto-onnettomuudessa?

Jokaisen onnettomuuden jälkeen, vaikka se olisi pieni, sinun on lopetettava istuimen käyttö välittömästi ja vaihdettava se. Näkymättömät rakenteelliset vauriot voivat vaarantaa lapsesi turvallisuuden.

Miten Nuna Arran kahvaa säädetään?

Paina kahvan säätönappeja molemmilta puolilta vapauttaaksesi sen ja käännä sitä, kunnes se lukkiutuu jompaankumpaan 2 asennosta: kuljetus (auto, käsi, rattaat) tai vauvan tuoli.

Miten sivutörmäyssuojaa käytetään?

Sivutörmäyssuoja tulee avata manuaalisesti ajoneuvon oven puolelta maksimaalisen turvallisuuden varmistamiseksi. Vastakkainen puoli voidaan sulkea tilan säästämiseksi. Varmista, että se on lukittu auki-asentoon.

Onko lapseni liian suuri vauvan sisäosalle?

Vauvan sisäosaa suositellaan, kun vauva on alle 60 cm pitkä. Voit jatkaa sen käyttöä niin kauan kuin lapsi mahtuu siihen mukavasti. Poista se, kun lapsi tulee liian isoksi.

Mistä löydän mallinumeron ja valmistuspäivämäärän?

Mallinumero ja valmistuspäivämäärä ovat parannetun lasten turvajärjestelmän ja pohjan takaosassa ja alapuolella. Merkitse nämä tiedot ylös rekisteröintiä ja takuuta varten.

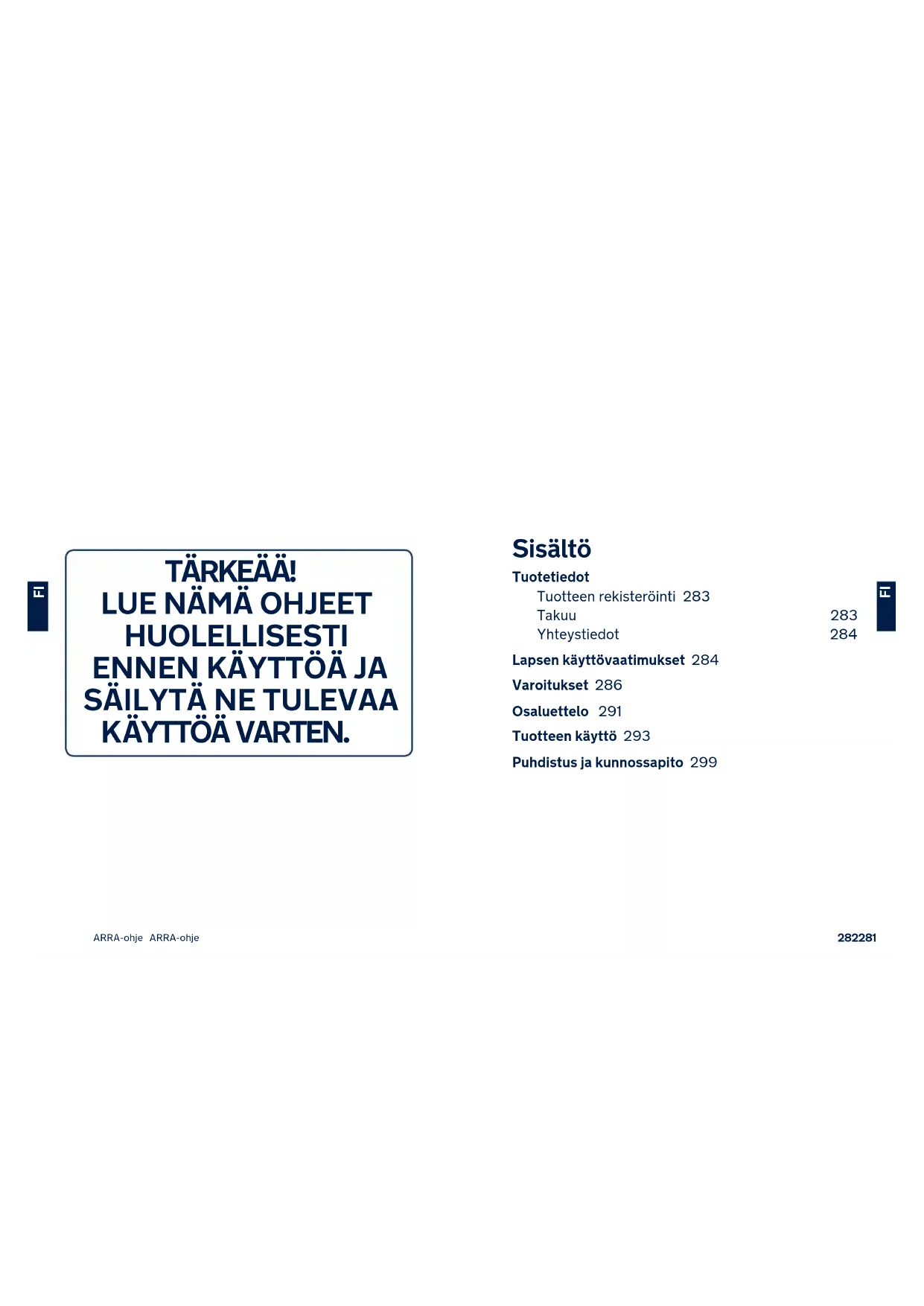

KÄYTTÖOHJE Arra Nuna

Tuotteen rekisteröinti 283

Takuu

Yhteystiedot

283

284

Lapsen käyttövaatimukset 284

Varoitukset 286

Osaluettelo 291

Tuotteen käyttö 293

Puhdistus ja kunnossapito 299

Tuotetiedot

Mallinumero:

Valmistuspäivämäärä:

Tuotteen rekisteröinti

Täytä seuraavat tiedot. Mallinumero ja valmistuspäivämäärä sijaitsevat parannetun lapsen turvaistuimen pohjassa ja alustan päällä.

Rekisteröidäksesi tuotteesi, siirry osoitteeseen: www.nunababy.com

Napsauta kotisivulla "Rekisteröi laite"-linkkiä.

Takuu

Olemme tarkoituksellisesti suunnitelleet korkealaatuiset tuotteemme niin, että ne voivat kasvaa sekä lapsesi että perheesi kanssa. Koska seisomme tuotteemme takana, laitteillamme on tuotekohtainen mukautettu takuu, joka alkaa tuotteen ostopäivästä. Pidä ostotosite, mallinumero ja valmistuspäivämäärää käsillä, kun otat meihin yhteyttä.

Katso takuutiedot osoitteesta:

www.nunababy.com

Napsauta kotisivulla "Takuu"-linkkiä.

Yhteystiedot

Ota yhteyttä vaihto-osiin, huoltoon ja lisätakuuseen liittyvissä kysymyksissä asiakaspalveluosastoomme.

[e-mail]

www.nunababy.com

Lapsen käyttövaatimukset

Tämä tuote soveltuu käytettäväksi lapsille, jotka täyttävät seuraavat vaatimukset:

Asennuskaavio Soveltuu
	Lapsen pituus 40-85 cm / Lapsen paino ≤13 kg (Noin 1,5-vuotias tai nuorempi)

i-Size universal ISOFIX 40cm-85cm/ ≤13kg E11 030527 UN Regulation No.129/03

1 "i-Size" (Integral Universal ISOFIX Enhanced Child Restraint Systems) on parannettu lapsen turvaistuinjärjestelmäluokka, joka on ensisijaisesti suunniteltu käytettäväksi kaikissa ajoneuvon i-Size-istuma-asennoissa.
2 Yhdistyneiden Kansakuntien sääntö nro 129:n mukaan alustallinen tehostettu lasten turvajärjestelmä on yleis-ISOFIX tehostettu lasten turvajärjestelmä ja se tulee kiinnittää ISOFIX-lukitusosilla.
3 Tämä on kokoluokan "i" tehostettu lasten turvajärjestelmä. Se on hyväksytty Yhdistyneiden Kansakuntien sääntö nro 129:n mukaisesti käytettäväksi kokoluokka i:n kanssa yhteensopivien istuinpaikkojen kanssa, kuten ajoneuvojen valmistajien ajoneuovon käyttoppaissa on ilmoitettu.
4 Jollet ole varma, ota yhteyttä joko parannetun lapsen turvaistuinjärjestelmän valmistajaan tai jälleenmyyjään.

ARRA-ohje ARRA-ohje

⚠️VAROITUKSET

Näiden varoitusten ja ohjeiden huomiotta jättäminen voi johtaa vakavaan vammaan tai kuolemaan.

Kun lapsi on asetettu tähän parannettuun lapsen turvaistuinjärjestelmään, turvavyötä on käytettävä oikein ja varmistettava.

Kaikki matkatavarat tai muut esineet, jotka voivat aiheuttaa vammoja törmäystilanteessa, on kiinnitettävä kunnolla.

Varmista, että parannettu lapsen turvaistuin on asennettu niin, ettei mikään sen osa estä siirrettäviä istuimia tai ajoneuvon ovien käyttöä.

Varmista ennen tehostetun lasten turvajärjestelmän kantamista käsin, että lapsi on kiinnitetty lapsen valjaisiin, ja että kädensija on lukittu oiken pystyasentoon.

Ota yhteyttä jälleenmyyjään, jos tarvitaan kunnossapitoa, korjausta ja osien vaihtoa.

Oikea asennus on sallittu ainoastaan ISOFIX-liittimiä käyttämällä.

Tarkista ISOFIX-ohjainten likaantuminen säännöllisesti ja puhdista ne, jos on tarpeen. Lian, pölyn ja ruokajäämien jne. kertyminen voi heikentää luotettavuutta.

Tarkista ennen tämän parannetun lasten turvaistuimen ostamista, että sen voi asentaa oikein ajoneuvoosi.

Pidä tämä parannettu lapsen turvaistuin poissa auringonpaisteesta, siitä voi tulla liian kuuma lapsen iholle. Tunnustele parannettua lapsen turvaistuinta ennen lapsen asettamista siihen.

Poista tämä parannettu lapsen turvaistuin ajoneuvon istuimesta, kun sitä ei käytetä säännöllisesti.

Parannetun lapsen turvaistuimen pehmyttarvikkeita ei saa vaihtaa muihin kuin valmistajan suosittelemiin, koska pehmyttarvikkeet muodostavat kiinteän osan turvasuorituskyvystä.

Parannetun lapsen turvaistuimen osia ei saa voidella millään tavoin.

Tukijalan tulee olla kosketuksissa ajoneuvon lattiaan ja lasta paikallaan pitävien hihnojen tulee olla säädetty lapsen kehon mukaisesti. Hihnat eivät saa olla kiertyneitä.

Välttääksesi vakavan vamman tai kuoleman, ÄLÄ KOSKAAN aseta parannettua lapsen turvaistuinta kohotetulle alustalle lapsen ollessa sen sisällä.

Putoamisvaaran välttämiseksi varmista aina, että lapsella on yllään valjaat, kun hänet asetetaan parannettuun lapsen turvaistuimeen, vaikka parannettu lapsen turvaistuin ei olisi ajoneuvossa.

Käyttääksesi tätä tehostettua lasten turvajärjestelmää ISOFIX-lukitusosien kanssa Yhdistyneiden Kansakuntien sääntö nro 129:n mukaisesti, lapsen on täytettävä seuraavat vaatimukset. Lapsen pituus 40–85 cm / Lapsen paino ≤ 13 kg (noin 1,5-vuotias tai nuorempi).

ÄLÄ KOSKAAN jätä lasta valvomatta parannettuun lapsen turvaistuimeen.

ÄLÄ KOSKAAN

lasten turvaistuinta tai sellaista, jonka historiaa et tiedä, koska siinä voi olla rakenteellinen vika, joka voi vaarantaa lapsen turvallisuuden

ÄLÄ KOSKAAN käytä köysiä tai muita korvikkeita parannetun lapsen turvaistuimen kiinnittämiseen ajoneuvoon tai lapsen kiinnittämiseen parannettuun lapsen turvaistuimeen.

MIKÄÄN parannettu lasten turvaistuin ei takaa täyttä suojausta vammalta onnettomuudessa. Tämän parannetun lasten turvaistuimen oikea käyttö kuitenkin vähentää lapsen vakavan vamman tai kuoleman vaaraa.

ÄLÄ jatka tämän parannetun lapsen turvaistuimen käyttöä, jos se on ollut mukana minkään tyyppisessä kolarissa, edes vähäisessä. Vaihda tuote välittömästi, koska siinä voi kolarin seurauksena olla näkymätön, rakenteellinen vahinko.

ÄLÄ pue lasta liian suuriin vaatteisiin, se voi estää lapsen oikean ja turvallisen kiinnittämisen hartiavaljaisiin ja haarahihnaan jalkojen välissä.

ÄLÄ asenna tätä parannettua lapsen turvaistuinta noudattamatta tämän käyttöoppaan ohjeita, muuten saatat asettaa lapsen vakavaan loukkaantumisen tai kuoleman vaaraan.

ÄLÄ jätä tätä parannettua lapsen turvaistuinta tai muita kohteita ilman turvavyötä tai kiinnitystä ajoneuvoon, koska ilman kiinnitystä oleva parannettu lapsen turvaistuin voi sinkoutua irti ja vahingoittaa matkustajia jyrkässä käännöksessä, äkkipysäytyksessä tai törmäyksessä.

ÄLÄ tee mukautuksia tähän parannettuun lapsen turvaistuimeen tai käytä sitä muiden valmistajien osien kanssa.

ÄLÄ aseta mitään esineitä alustan tukijalan alueelle alustan eteen.

ÄLÄ aseta mitään muuta kuin suositellut sisätyynyt tämän parannetun lapsen turvaistuimen sisään.

ÄLÄ käytä muita kuormituspisteitä, kuin on kuvattu ohjeissa ja merkitty parannettuun lapsen turvaistuimeen.

ÄLÄ käytä tätä parannettua lapsen turvaistuinta ilman pehmyttarvikkeita.

ÄLÄ käytä taaksepäin suunnattua parannettua lapsen turvaistuinta istuimilla, joihin on asennettu aktiivinen frontaalinen turvatyyny. Seurauksena voi olla kuolema tai vakava vamma. Katso lisätietoja ajoneuvon käyttöoppaasta.

ÄLÄ käytä tätä parannettua lapsen turvaistuinta, jos se on vahingoittunut, tai jos siitä puuttuu osia.

Osaluettelo

Varmista ennen kokoamista, että kaikki osat ovat käytettävissä, Jos jokin osa puuttuu, ota yhteyttä Nunaan (katso tiedot sivuilta 283 ja 284). Kokoamiseen ei tarvita työkaluja.

1 Kahva
2 Kuomu
3 Käyttöoppaan säilytyslokero
4 Istuintyyny
5 Vauvalisävaruste
6 Nauhakudoksen säätöpainike
7 Säätönauhakudos
8 Hartiavaljaiden suojukset
9 Lastenrattaiden kiinnityksen vapautuspainike
10 Haaravaljaiden suojus
11 Valjaiden liitin
12 Valjaiden solki

13 Sivutörmäyssuoja
14 Kahvan säätöpainike
15 Kahvan säätöpainike
16 ISOFIX-liitin
17 Rungon merkkivalo
18 Tukijalka
19 Tukijalan säätöpainike
20 ISOFIX-säätöpainike
21 Tehostetun lasten turvajärjestelmän vapautuspainike
22 Tukijalan merkkivalo
23 ISOFIX-ohjaimet

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 20 16 17 21 22 18 23 19

Tuotteen käyttö

Asennuksessa huomioitavaa

Tämä parannettu lapsen turvaistuin on sopiva ajoneuvon istuimille, joissa on i-Size ISOFIX -ankkuripisteet ja alusta. (1)

ÄLÄ käytä taaksepäin suunnattua parannettua lapsen turvaistuinta istuimilla, joihin on asennettu aktiivinen frontaalinen turvatyyny. (2) Seurauksena voi olla kuolema tai vakava vamma. Katso lisätietoja ajoneuvon käyttöoppaasta.

ÄLÄ asenna tätä parannettua lapsen turvaistuinta ajoneuvon istuimille, jotka ovat sivuttain tai taaksepäin ajoneuvon kulkusuuntaan nähden.

Katso suositellut tai ehdotetut asennussijainnit ajoneuvon käyttöoppaasta. (3)

On suositeltavaa asentaa tämä parannettu lapsen turvaistuin ajoneuvon takapenkille. (4)

ÄLÄ asenna tätä parannettua lapsen turvaistuinta ajoneuvon penkeille, jotka ovat siirrettäviä asennuksen aikana.

Sivutörmäyssuoja

Varmista, että sivutörmäyssuoja on lukittu auki-asentoon maksimaalisen sivutörmäysturvallisuuden vuoksi.

⚠ TÄRKEÄÄ! Huomaa, että sivutörmäyssuojan avaaminen EI tarkoita, että lapsi on rajoitettu riittävän tiukasti.

1 Sivutörmäyssuojan voi avata manuaalisesti, kuten näytetty kohdassa (5).
2 Sivutörmäyssuojan vastapäätä ajoneuvon ovea voi sulkea lisäistumatilan saamiseksi, jos on tarpeen. (6) Ajoneuvon sisätiloja lähinnä olevan puolen on oltava aina auki-asennossa.

Kahvan säätö

1 Tehostetun lasten turvajärjestelmän kädensijan voi säätää kahteen asentoon. (7) Asento autokäyttöön, kantamiseen tai lastenrattaiden kuljetukseen. (7)-1 Vauvan tuoliasento. (7)-2
2 Purista kahvan säätämiseksi kahvapainikkeita kummallakin puolella vapauttaaksesi sen (8)-1 ja kierrä sitten kahvaa, kunnes se naksahtaa mihin tahansa 2 asennosta. (8)-2

Asennus alustan kanssa

1 Kiinnitä ISOFIX-ohjaimet ISOFIX-ankkuripisteisiin. (9) ISOFIX-ohjaimet suojaavat ajoneuvon istuimen pintaa repeämisiltä. Ne myös ohjaavat ISOFIX-liittimiä.
2 Taita tukijalka esiin varastolokerosta. (10)

3 Paina ISOFIX-säätöpainiketta säätääksesi ISOFIX-liitimiä. Kohdista ISOFIX-liittimet ISOFIX-ohjaimien kanssa ja napsauta sitten molemmat ISOFIX-liittimet ISOFIX-ankkuripisteisiin. (11)
Varmista, että molemmat ISOFIX-liittimet on kiinnitetty pitävästi ISOFIX-ankkuripisteisiinsä. Liitettäessä tulisi kuulua kaksi naksahdusta ja molempien ISOFIX-merkkivalojen tulisi palaa vihreinä. (11)-1
Varmista, että alusta on asennettu pitävästi vetämällä molemmista ISOFIX-liittimistä.
4 Asetettuasi alustan ajoneuvon istuimelle, laajenna tukijalka lattiaan (12). Kun tukijalan merkkivalo palaa vihreänä, se on asennettu oikein, punainen tarkoittaa, että se on asennettu väärin. (12)-2
⚠ Tukijalalla on useita asentoja. Kun tukijalan merkkivalo palaa punaisena, tukijalka on väärässä asennossa.
⚠️ Varmista, että tukijalka on kokonaan kosketuksissa ajoneuvon lattialevyn kanssa.
Purista tukijalan säätöpainiketta ja lyhennä sitten tukijalkaa ylöspäin. (12)-1 Kokonaan koottu alusta näkyy kuvassa (13).
⚠ ISOFIX-liittimien tulee olla kiinni ja lukittuina ISOFIX-ankkuripisteisiin. (13)-1

Tukijalka on asennettava oikein niin, että vihreä merkkivalo palaa. (13)-2
5 Työnnä tehostettu lasten turvajärjestelmä alas alustaan (14). Kun tehostettu lasten turvajärjestelmä on kiinni, kuoren ilmaisin näkyy vihreänä. (15)
Vedä tehostettua lasten turvajärjestelmää ylöspäin varmistaaksesi, että se on kiinnittynyt pitävästi alustaan.
6 Paina ISOFIX-säätöpainiketta (16)-1 ja työnnä alustan takaosa tiukasti kiinni vasten ajoneuvon istuinta. (16)-2
7 Irrotaaksesi tehostetun lasten turvajärjestelmän, nosta tehostettu lasten turvajärjestelmä pois (17)-2 painaen tehostetun lasten turvajärjestelmän säätopainiketta. (17)-1
8 Irrottaaksesi alustan, paina ensin toissijaista lukituspainiketta (18)-1 ja sen jälkeen (18)-2-painiketta ISOFIX-liittimissä ennen alustan poistamista ajoneuvon istuimesta. (18)

Korkeuden asetus

Päätuelle ja hartiavaljaille

Tarkista, että hartiavaljaiden hihnat on asetettu oikealle korkeudelle. Valitse sopiva hartiavaljaiden kiinnityspari lapsen pituuden mukaan.

Hartiavaljaiden hihnojen on oltava lähinnä lapsen hartioita (19), mutta ei hartialinjan yläpuolella. (20)
Jos hartiavaljaiden hihnat eivät ole oikealla korkeudella, lapsi voi irrota parannetusta lapsen turvaistuimesta kolaritilanteessa.

Vedä päätuen säätövivusta (21) samalla, kun vedät ylös tai painat alas päätukea, kunnes se napsahtaa yhteen 10 asennosta. Päätuen asennot on näytetty kuvassa (22).

Selkänojan säätäminen

Selkänojalla on 3 kulmaa.

Paina selkänojan säätöpainiketta nostaaksesi tai laskeaksesi selkänojaa. (23)(24)

Lapsen kiinnittäminen

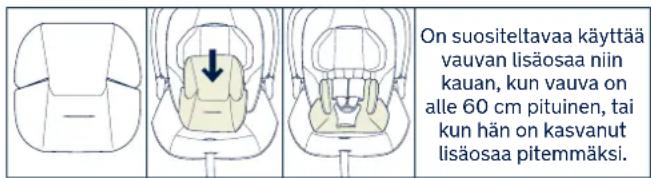

Vauvalisävarusteen käyttö

On suositeltavaa käyttää vauvan lisäosaa niin kauan, kun vauva on alle 60 cm pituinen, tai kun hän on kasvanut lisäosaa pitemmäksi.

Kun lapsi on asetettu parannetulle lapsen turvaistuimelle, tarkista ovatko hartiavaljaiden hihnato oikealla korkeudella.

1 Samalla kun painat nauhakudoksen säätöpainiketta, vedä kokonaan ulos kaksi parannetun lapsen turvaistuimen vajaiden hihnaa. (25)
2 Avaa valjaiden soljen lukitus painamalla punaista painiketta. (26)
3 Aseta lapsi parannettuun lapsen turvaistuimeen ja lukitse solki. (27)(28)
4 Kiristä hartiavaljaiden hihnat säätöhihnoista vetämällä säätönauhakudosta. (29)

Varmista, että tila lapsen ja hartiavaljaiden hihnojen välillä on noin yhden kämmenen paksuuden mittainen.

Kuomu

1 Kokoa kuomu napsauttamalla se istuimen taakse. (30)
2 Avataksesi kuomun, vedä kuomua eteenpäin ja sulkeaksesi kuomun, työnnä se takaisin. (31)
3 Kuomun ikkunan voi avata tuuletusta varten. (32)

Pehmyttarvikkeiden irrottaminen ja kokoaminen

Katso kuvat (33)-(34)

Kootaksesi pehmusteet uudelleen, toista aiemmin mainitut vaiheet päinvastaisessa järjestyksessä.

Puhdistus ja kunnossapito

Puhdista kehikko, muoviosta ja kangas kostealla liinalla, mutta älä käytä hiovia aineita tai valkaisuainetta. Älä käytä silikonivoiteluaineita, sillä niihin tarttuu likaa ja nokea.

Varmistaaksesi tuotteen pitkän käyttöiän, pyyhi se pehmeällä, imukykyisellä liinalla sateessa käytön jälkeen.

Katso pehmyttarvikkeisiin kiinniteytyistä hoitotarroista pesu- ja kuivausohjeet.

Kankaan haalistuminen auringonvalon vaikutuksesta ja kulumisen merkit pitkän käytön jälkeen on normaalia, vaikka tuotetta käytettäisiin normaalisti.

Käytä turvallisuussyistä ainoastaan alkuperäisiä Nuna-osia.

Tarkista säännöllisesti, että kaikki toimii oikein. Lopeta tämän tuotteen käyttö, jos mikään osa on revennyt, rikkoutunut tai puuttuu.

NUNA International B.V.

Nuna ja kaikki siihen liittyvät logot ovat tavaramerkkejä.
