KÄYTTÖOHJE Aace LX Nuna

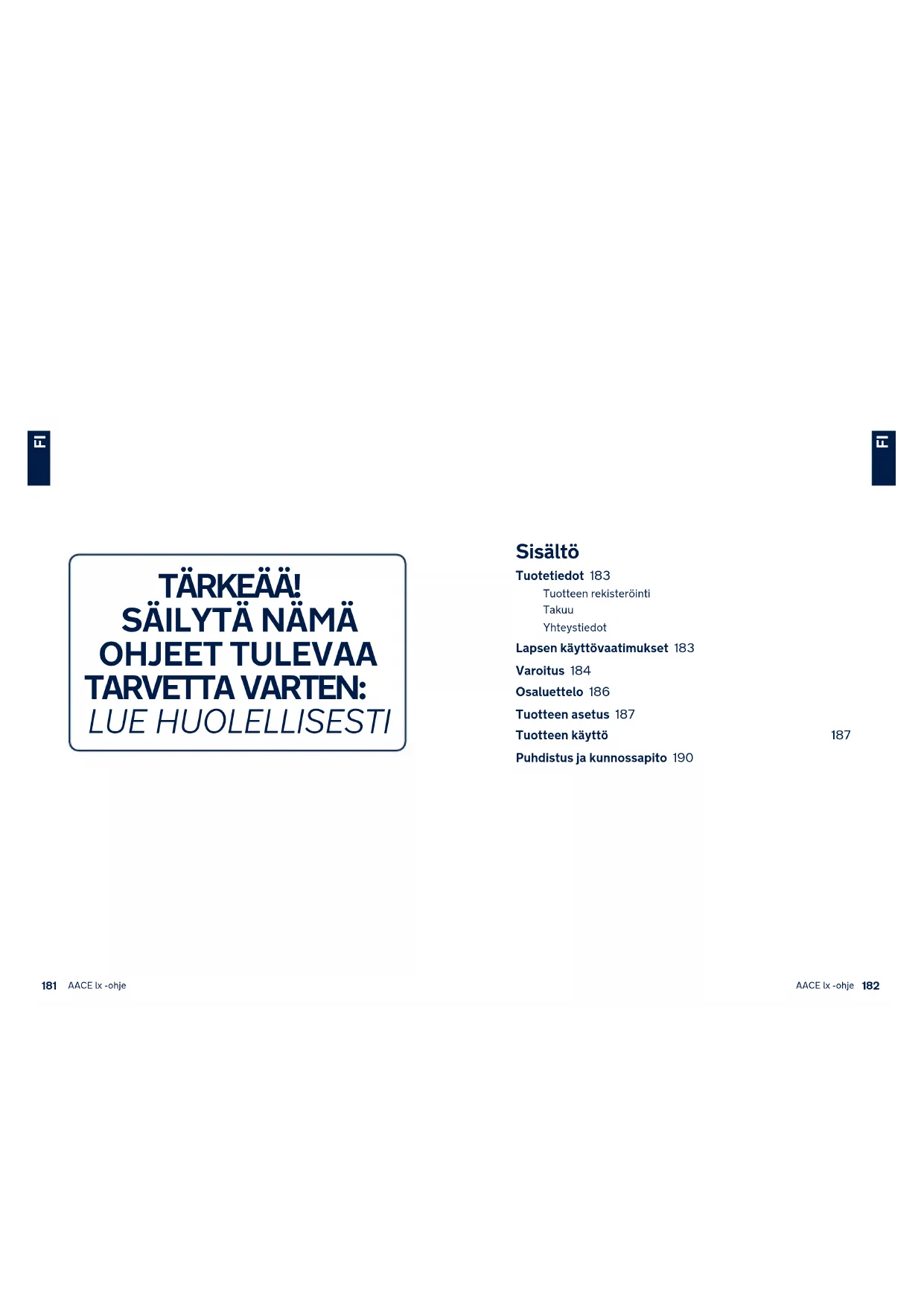

OHJEET TULEVAA TARVETTA VARTEN: LUE HUOLELLISESTI Sisältö Tuotetiedot 183 Tuotteen rekisteröinti Takuu Yhteystiedot Lapsen käyttövaatimukset 183 Varoitus 184 Osaluettelo 186 Tuotteen asetus 187 Tuotteen käyttö 187 Puhdistus ja kunnossapito 190

AACE lx -ohje AACE lx -ohjeVAROITUS MIKÄÄN istuinkoroke ei takaa täyttä suojausta vammalta onnettomuudessa. Tämän istuinkorokkeen oikea käyttö vähentää kuitenkin lapsen vakavan vamman tai kuoleman vaaraa. Varmista aina, että noudatat asennusohjeita oikein. Tämä varmistaa, että istuinkoroke toimii optimaalisella turvallisuustasolla. PIDÄ HUOLI, että lapsen parannetun turvaistuimen jäykät kohteet ja muoviosat on sijoitettu ja asennettu niin, etteivät ne todennäköisesti takerru siirrettävään penkkiin tai ajoneuvon oveen. Käyttääksesi tätä istuinkoroketta Yhdistyneiden Kansakuntien R129-säädöksen mukaisesti, lapsen on täytettävä seuraavat vaatimukset. Lapsen pituus 100–150 cm (ikä noin: 3,5–12 vuotta). Vain kasvot menosuuntaan (ajoneuvon ajosuuntaan) Istuinkoroke ei ehkä sovi kaikkiin ajoneuvoihin käytettäväksi 135–150 cm:n pituisilla lapsilla. Kaikkien hihnojen, jotka kiinnittävät istuinkorokkeen ajoneuvoon, tulee olla tiukalla eivätkä ne saa olla kiertyneitä. Istuinkoroke tulee vaihtaa, jo se on altistunut raskaille kuormille onnettomuuden yhteydessä, tai jos on pudonnut. Istuinkoroke on tarkoitettu käytettäväksi vain autossa. ÄLÄ tee istuinkorokkeeseen mitään muutoksia tai lisäyksiä, joilla ei ole tyyppihyväksyntäviranomaisen hyväksyntää. ÄLÄ poista mitään EPP/EPS-vaahtopehmusteita. Tämän ohjeen noudattamatta jättäminen voi johtaa vakaviin turvallisuusongelmiin. ÄLÄ käytä istuinta, jos sen pinnat ovat auringonpaisteesta johtuen liian kuumia. ÄLÄ jätä lasta valvomatta istuinkorokkeeseen tai ajoneuvoon edes muutamaksi minuutiksi. Kaikki matkatavarat tai muut esineet, jotka voivat aiheuttaa vammoja törmäystilanteessa, on kiinnitettävä kunnolla. Istuinkoroketta ei saa käyttää ilman pehmyttarvikkeita. Tuotetiedot Mallinumero: ____________________________________________________________________________________________ Valmistettu (päivämäärä): _______________________________________________________________________ Tuotteen rekisteröinti Anna seuraavat tiedot. Mallinumero ja valmistuspäivämäärä sijaitsevat AACE lx:n pohjassa. Rekisteröidäksesi tuotteesi, siirry sivustolle: www.nunababy.com Napsauta aloitussivulla linkkiä “Rekisteröi laite”. Takuu Olemme tarkoituksellisesti suunnitelleet korkealaatuiset tuotteemme niin, että ne voivat kasvaa sekä lapsesi että perheesi kanssa. Koska luotamme tuotteeseemme, laitteellamme on tuotekohtainen mukautettu takuu, joka alkaa tuotteen ostopäivästä. Pidä ostotosite, mallinumero ja valmistuspäivämäärää käsillä, kun otat meihin yhteyttä. Katso takuutiedot osoitteesta: www.nunababy.com Napsauta aloitussivulla “Takuu”-linkkiä. Yhteystiedot Ota yhteyttä vaihto-osiin, huoltoon ja lisätakuuseen liittyvissä kysymyksissä asiakaspalveluosastoomme. [e-mail] www.nunababy.com Lapsen käyttövaatimukset Tämä tuote soveltuu käytettäväksi lapsille, jotka täyttävät seuraavat vaatimukset:

1 - Tämä on parannettu lapsen turvaistuin, joka on tarkoitettu

käytettäväksi Non-integral Universal Enhanced Child Restraint -järjestelmässä (i-Size-istuinkoroke) 100–150 cm:n pituisille lapsille.

2 - Sillä on uusimman Yhdistyneiden Kansakuntien R129/03-

säädöksen hyväksyntä.

3 - Jollet ole varma, ota yhteyttä joko parannetun lapsen

turvaistuimen valmistajaan tai jälleenmyyjään.

AACE lx -ohje AACE lx -ohje10

Osaluettelo Varmista ennen kokoamista, että kaikki osat ovat käytettävissä. Jos jokin osa puuttuu, ota yhteyttä paikalliseen jälleenmyyjään. Kokoamiseen ei tarvita työkaluja. 1 Päätuki 2 Alaselän tuki 3 Käsinoja 4 Istuimen syvyyden säätöpainike 5 Alusta 6 Sivutörmäyssuojus 7 Kupinpidike 8 ISOFIX-ohjaimet 9 Päätuen säätövipu 10 ISOFIX-säätöpainike 11 Käyttöoppaan säilytyslokero 12 ISOFIX-liitin Istuinkorokkeen pehmyttarvikkeita ei saa vaihtaa muihin kuin valmistajan suosittelemiin, koska pehmyttarvikkeet muodostavat kiinteän osan turvajärjestelmän suorituskyvystä. Kiinnitä lapsi aina istuinkorokkeeseen lyhyilläkin matkoilla, koska juuri tällöin useimmat onnettomuudet tapahtuvat. ÄLÄ jätä tätä istuinkoroketta tai muita kohteita ilman turvavyötä tai kiinnitystä ajoneuvoon. Irrota istuinkoroke autosta, jos sitä ei käytetä säännöllisesti ja säilytä sitä auringolta suojatussa paikassa. Ei ole suositeltavaa käyttää käytettyä istuinkoroketta, jonka käyttöhistoriaa ei tunneta. Siinä voi olla väärästä käytöstä/säilytyksestä johtuvia näkymättömiä rakenteellisia vahinkoja tai vikoja. ÄLÄ käytä muita kuormituspisteitä kuin on kuvattu ohjeissa ja merkitty istuinkorokkeeseen. Ota yhteyttä jälleenmyyjään ongelmissa, jotka liittyvät kunnossapitoon, korjaukseen ja osien vaihtoon. ÄLÄ asenna tätä istuinkoroketta seuraavissa olosuhteissa:

- Ajoneuvon istuimille, jotka ovat sivuttain tai taaksepäin ajoneuvon ajosuuntaan nähden.

2 - Ajoneuvon istuimille, jotka ovat epävakaita asennuksen aikana.

AACE lx -ohje AACE lx -ohjeIstuimen pohjan istuinsäätö Istuimen pohjan syvyyttä voi säätää lapsen mukavuuden parantamiseksi. Käytettävissä on kolme asentoa parhaan sopivuuden varmistamiseksi.

1 - Kurota kätesi istuimen pohjan alle.

2 - Vedä ja pidä istuimen syvyyden säätöpainiketta säätääksesi

istuimen pintaa tarpeen mukaan sisään tai ulos lisäreisituen saamiseksi. (11) Korkeuden asetus

1 - Purista päätuen säätövipua samalla, vedä sitten ylös tai paina

alas päätukea, kunnes se lukkiutuu yhteen 17 asennosta. (12)

2 - Kun päätukea säädetään ylös, istuimen sivusiivet siirtyvät

automaattisesti ulospäin tehden hartioille lisää tilaa. Asennus käyttämällä ISOFIX- järjestelmää ja 3-pisteturvavyötä tai käyttämällä vain 3-pisteturvavyötä ISOFIX-liittimien käyttö

1 - Jos on tarpeen, kiinnitä ISOFIX-ohjaimet ajoneuvon ISOFIX-

kiinnitystankoihin. (13)

2 - Vedä ja pidä ISOFIX-säätöpainiketta vetääksesi ulos ISOFIX-

3 - Kierrä ISOFIX-liittimiä 180 astetta, kunnes ne osoittavat ISOFIX-

ohjaimien suuntaan. (15)

4 - Kohdista ISOFIX-liittimet ISOFIX-ohjaimien kanssa ja napsauta

sitten molemmat ISOFIX-liittimet ISOFIX-kiinnitystankoihin. (16) Varmista, että molemmat ISOFIX-kiinnikkeet on kiinnitetty lujasti ajoneuvon ISOFIX-kiinnitystankoihin. Liitettäessä tulisi kuulua kaksi naksahdusta ja molempien ISOFIX-merkkivalojen tulisi palaa vihreinä. Varmista, että istuinkoroke on asennettu pitävästi vetämällä molemmista ISOFIX-liittimistä. Tuotteen asetus Asennuksessa huomioitavaa ÄLÄ asenna tätä Parannettua lapsen turvaistuinta ajoneuvon istuimiin pelkästään sylivöillä. (1) Tämä Parannettu lapsen turvaistuin on sopiva vain ajoneuvon istuimille, joissa on kelauslaitteella varustettu 3-pisteturvavyö. (2) Jos ajoneuvossa on ISOFIX-kiinnitystangot, on vahvasti suositeltavaa liittää ISOFIX-liitin ISOFIX- kiinnitystankoihin. (3) ÄLÄ asenna tätä parannettua lapsen turvaistuinta ajoneuvon istuimille, jotka ovat sivuttain tai taaksepäin ajoneuvon kulkusuuntaan nähden. Katso suositellut tai ehdotetut asennussijainnit ajoneuvon käyttöoppaasta. (4)-1 Tämä parannettu lapsen turvaistuin on asennettava ajoneuvon takaistuimelle. (5) ÄLÄ asenna tätä ajoneuvon penkeille, jotka ovat siirrettäviä asennuksen aikana. Tuotteen käyttö Käytä sivutörmäyssuojaa

1 - Parannettu lapsen turvaistuin on varustettu irrotettavalla

sivutörmäyssuojalla. Tätä sivutörmäyssuojaa ON käytettävä ajoneuvon ovipuolella. Asennus näytetty kohdassa (6)(7).

2 - Paina vapautuspainiketta irrottaaksesi sivutörmäyssuojan. (8)

Kupinpidikekokonpano Liitä kupinpidikkeen kiinnike aukkoon jommalla kummalla puolella istuinta. (9) Varmista, että kupinpidikkeen kiinnike on kokonaan liitetty istuinkorokkeen muoviseen aukkoon. (10)

AACE lx -ohje AACE lx -ohjeAseta lapsen turvaistuin lujasti vasten ajoneuvon syli/ hartiavyöllä varustetun eteenpäin suunnatun istuimen selkää. Kiristä ajoneuvon turvavyö vetämällä hartiahihnaa, kunnes kaikki löysä on poistettu. Säädä pääntuen korkeus uudelleen, jos turvavyö kulkee lapsen niskan, pään tai kasvojen korkeudella. Kaikkien hihnojen, jotka kiinnittävät lapsen turvaistuimen ajoneuvoon, on oltava tiukalla eivätkä ne saa olla kiertyneitä. Irrota pehmyttarvikkeet

1 - Toimi vaiheiden (24) - (33) mukaisesti irrottaaksesi

2 - Kiinnittääksesi pehmyttarvikkeet takaisin pakoilleen, toista yllä

esitetyt vaiheet käänteisessä järjestyksessä. Puhdistus ja kunnossapito Pese pehmyttarvikkeet alle 30 °C -asteisessa kylmässä vedessä. ÄLÄ silitä pehmyttarvikkeita. ÄLÄ valkaise tai kuivapese pehmyttarvikkeita. ÄLÄ käytä laimentamatonta pesuainetta, bensiiniä tai muita orgaanisia liuottimia parannetun lapsen turvaistuimen pesemiseen. Se voi vahingoittaa tuotetta. ÄLÄ kuivaa pehmyttarvikkeita ja sisäpehmusteita kiertämällä niitä suurella voimalla. Pehmyttarvikkeisiin ja sisäpehmusteisiin voi jäädä ryppyjä. Ripusta pehmyttarvikkeet ja sisäpehmusteet varjoon kuivumaan. Irrota parannettu lapsen turvaistuin ajoneuvon penkistä, jos sitä ei käytetä pitkään aikaan. Säilytä parannettua lapsen turvaistuinta viileässä, kuivassa paikassa, johon lapsilla ei ole pääsyä. NUNA International B.V. Nuna ja kaikki siihen liittyvät logot ovat tavaramerkkejä. Parannetun lasten turvaistuimen irrottaminen

1 - Paina ensin toissijaista lukituspainiketta (17)-1 ja sen jälkeen

(17)-2-painiketta ISOFIX-kiinnikkeissä ennen istuinkorokkeen irrottamista ajoneuvon istuimesta.

2 - Kierrä ISOFIX-liittimiä 180 astetta, vedä ja pidä sitten ISOFIX-

säätöpainiketta ISOFIX-liittimien säilöön laittamiseksi. (18) Lapsen kiinnittäminen

1 - Lapsen turvaistuimen selän ON oltava tiukasti ajoneuvon

istuimen selkää vasten, kuten kuvassa (19). Lapsen turvaistuimen etuosa EI SAA riippua ajoneuvon etuosan yli. ÄLÄ käytä lapsen turvaistuinta, kun ajoneuvon istuimen selkä on kallistettu yli kallistusasennon (20).

2 - Vedä ajoneuvon turvavyötä, reititä se vyöreitin läpi ja kiinnitä

solkeen. (21) Sen voi asentaa myös käyttämällä pelkästään 3-pisteturvavyötä. Sijoita hartiaturvavyö hartiaturvavyön ohjaimen läpi, kuten kuvassa (21)-1. ÄLÄ sijoita ajoneuvon turvavyötä käsinojien päälle. Sen on kuljettava käsinojien alta. Varmista, että hartiaturvavyö on reititetty kokonaan hartiaturvavyön ohjaimen läpi, kuten kuvassa (21)-2. Lapsen turvaistuinta ei voi käyttää, jos ajoneuvon turvavyön solki (naaras-solkipää) on liian pitkä istuinkorokkeen oikeaan kiinnittämiseen. (21)-3 Kun lapsi on asetettu tähän lapsen turvaistuimeen, turvavyötä on käytettävä oikein ja varmistettava, että kaikkia sylihihnoja pidetään alhaalla niin, että lantio pysyy lujasti paikallaan. Oikea päätuen korkeus saavutetaan, kun päätuen alareuna on samalla tasolla kuin lapsen hartioiden yläosa, kuten kuvassa (22) ja hartiavyö on asennettu vihreälle alueelle, kuten kuvassa (23).
