KORISNIČKI PRIRUČNIK Aace LX Nuna

1 - Ovo je napredni sustav pričvršćivanja djeteta u vozilu i

napredne dječje autosjedalice.

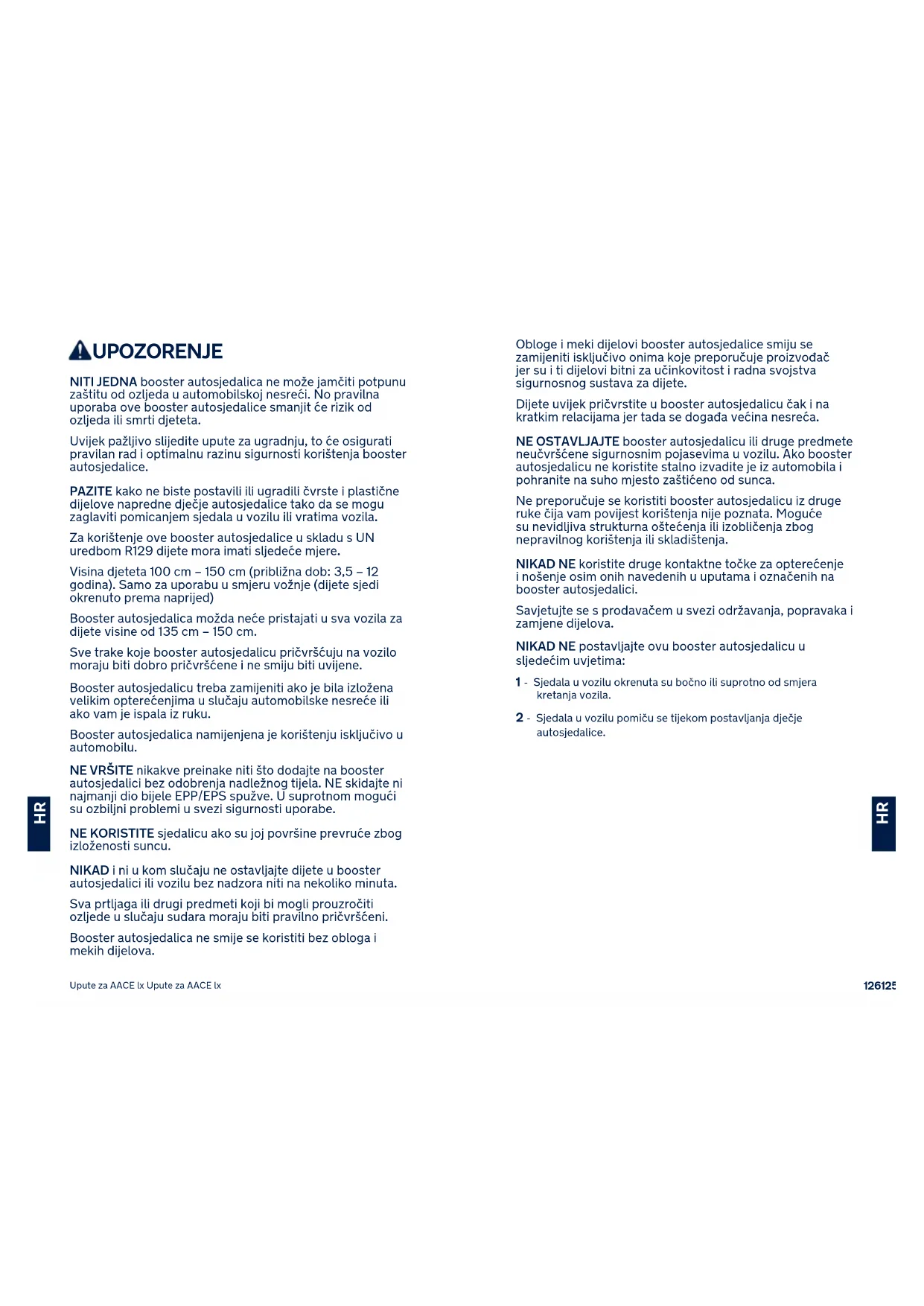

Upute za AACE lx Upute za AACE lxUPOZORENJE NITI JEDNA booster autosjedalica ne može jamčiti potpunu zaštitu od ozljeda u automobilskoj nesreći. No pravilna uporaba ove booster autosjedalice smanjit će rizik od ozljeda ili smrti djeteta. Uvijek pažljivo slijedite upute za ugradnju, to će osigurati pravilan rad i optimalnu razinu sigurnosti korištenja booster autosjedalice. PAZITE kako ne biste postavili ili ugradili čvrste i plastične dijelove napredne dječje autosjedalice tako da se mogu zaglaviti pomicanjem sjedala u vozilu ili vratima vozila. Za korištenje ove booster autosjedalice u skladu s UN uredbom R129 dijete mora imati sljedeće mjere. Visina djeteta 100 cm – 150 cm (približna dob: 3,5 – 12 godina). Samo za uporabu u smjeru vožnje (dijete sjedi okrenuto prema naprijed) Booster autosjedalica možda neće pristajati u sva vozila za dijete visine od 135 cm – 150 cm. Sve trake koje booster autosjedalicu pričvršćuju na vozilo moraju biti dobro pričvršćene i ne smiju biti uvijene. Booster autosjedalicu treba zamijeniti ako je bila izložena velikim opterećenjima u slučaju automobilske nesreće ili ako vam je ispala iz ruku. Booster autosjedalica namijenjena je korištenju isključivo u automobilu. NE VRŠITE nikakve preinake niti što dodajte na booster autosjedalici bez odobrenja nadležnog tijela. NE skidajte ni najmanji dio bijele EPP/EPS spužve. U suprotnom mogući su ozbiljni problemi u svezi sigurnosti uporabe. NE KORISTITE sjedalicu ako su joj površine prevruće zbog izloženosti suncu. NIKAD i ni u kom slučaju ne ostavljajte dijete u booster autosjedalici ili vozilu bez nadzora niti na nekoliko minuta. Sva prtljaga ili drugi predmeti koji bi mogli prouzročiti ozljede u slučaju sudara moraju biti pravilno pričvršćeni. Booster autosjedalica ne smije se koristiti bez obloga i mekih dijelova. Obloge i meki dijelovi booster autosjedalice smiju se zamijeniti isključivo onima koje preporučuje proizvođač jer su i ti dijelovi bitni za učinkovitost i radna svojstva sigurnosnog sustava za dijete. Dijete uvijek pričvrstite u booster autosjedalicu čak i na kratkim relacijama jer tada se događa većina nesreća. NE OSTAVLJAJTE booster autosjedalicu ili druge predmete neučvršćene sigurnosnim pojasevima u vozilu. Ako booster autosjedalicu ne koristite stalno izvadite je iz automobila i pohranite na suho mjesto zaštićeno od sunca. Ne preporučuje se koristiti booster autosjedalicu iz druge ruke čija vam povijest korištenja nije poznata. Moguće su nevidljiva strukturna oštećenja ili izobličenja zbog nepravilnog korištenja ili skladištenja. NIKAD NE koristite druge kontaktne točke za opterećenje i nošenje osim onih navedenih u uputama i označenih na booster autosjedalici. Savjetujte se s prodavačem u svezi održavanja, popravaka i zamjene dijelova. NIKAD NE postavljajte ovu booster autosjedalicu u sljedećim uvjetima:

- Sjedala u vozilu okrenuta su bočno ili suprotno od smjera kretanja vozila.

2 - Sjedala u vozilu pomiču se tijekom postavljanja dječje

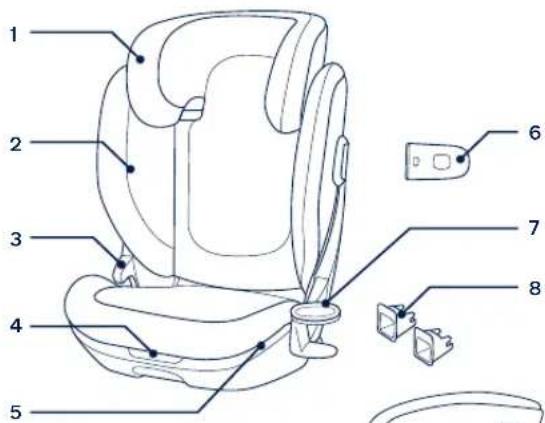

Popis dijelova Prije sklapanja provjerite jesu li raspoloživi svi dijelovi. Ako bilo koji dio nedostaje kontaktirajte lokalnog prodavača. Za sklapanje nije potreban alat. 1 Oslonac za glavu 2 Donji oslonac za leđa 3 Naslon za ruke 4 Gumb za podešavanje dubine 5 Baza 6 Podložak za zaštitu od bočnog udarca 7 Držač za čašu 8 ISOFIX vodilice 9 Ručkica za podešavanje oslonca za glavu 10 Gumb za podešavanje ISOFIX priključka 11 Odjeljak za pohranu priručnika s uputama 12 ISOFIX priključak Postavljanje proizvoda O čemu voditi računa prilikom postavljanja NE POSTAVLJAJTE ovu naprednu dječju autosjedalicu na sjedala u vozilo koja imaju samo sigurnosni pojas preko kukova. (1) Ova napredna dječja autosjedalica prikladna je za sjedala u vozilu sa sigurnosnim pojasom na uvlačenje u 3 točke. (2) Ako vaše vozilo ima ISOFIX prečke za pričvršćivanje, izričito preporučujemo pričvršćivanje ISOFIX priključka na ISOFIX prečke za pričvršćivanje. (3) NE POSTAVLJAJTE ovu naprednu dječju autosjedalicu na sjedala u vozilu koja su okrenuta bočno ili prema stražnjem dijelu suprotno od smjera kretanja vozila. Pogledajte priručnik vozila za prijedloge ili preporučene položaje postavljanja. (4)-1 Ovu dječju autosjedalicu treba postaviti na stražnje sjedalo u vozilu. (5) NE POSTAVLJAJTE ovu dječju autosjedalicu na sjedala vozila koja se prilikom postavljanja pomiču. Uporaba proizvoda Upotreba zaštite od bočnog udarca

1 - Napredna dječja autosjedalica isporučuje se sa zaštitom od

bočnog udarca koja se može ukloniti. Podložak za zaštitu od bočnog udarca MORA se obvezno koristiti tijekom vožnje na strani prema vratima vozila. Postavljanje je prikazano na (6)(7).

Upute za AACE lx Upute za AACE lxGumb za podešavanje donjeg dijela autosjedalice Dubina donjeg dijela autosjedalice može se podesiti radi djetetove udobnosti. Dno je moguće namjestiti u tri položaja.

autosjedalice i povucite prema unutra ili van i namjestite kako je djetetu najudobnije i u položaj u kojem je najsigurnije pričvršćeno. (11) Podešavanje visine

1 - Stisnite ručicu za podešavanje naslona za glavu, a zatim

povucite naslon za glavu prema gore ili ga gurnite prema dolje dok ne škljocne i smjesti se u jedan od 17 položaja. (12)

2 - Kako namještate oslonac za glavu prema gore, bočne strane

autosjedalice automatski se pomiču prema vani kako bi osigurale više prostora za ramena. Postavljanje pomoću sustava ISOFIX i sigurnosnog pojasa u 3 točke ili samo pomoću sigurnosnog pojasa u 3 točke Upotreba ISOFIX priključaka

1 - Ako je potrebno priključite ISOFIX vodilice na ISOFIX prečke za

pričvršćivanje. (13)

3 - Okrenite ISOFIX priključke za 180 stupnjeva sve dok ne budu

okrenuti u smjeru ISOFIX vodilica. (15)

4 - Poravnajte ISOFIX priključke s ISOFIX vodilicom, zatim umetnite

oba ISOFIX priključka u ISOFIX prečke za pričvršćivanje dok ne škljocnu. (16) Provjerite jesu li oba ISOFIX priključka sigurno pričvršćena na ISOFIX prečke za pričvršćivanje u vozilu. Trebaju se čuti dva škljocaja i indikatori na oba ISOFIX priključka moraju biti u cijelosti zeleni. Provjerite je li booster autosjedalica sigurno postavljena povlačenjem oba ISOFIX priključka. Uklanjanje napredne dječje autosjedalice

2 - Okrenite ISOFIX priključke za 180 stupnjeva, a zatim povucite

naslon sjedala vozila kako je prikazano na slici (19). Prednji dio dječje autosjedalice NE SMIJE visiti preko prednjeg djela sjedala u vozilu. NE KORISTITE dječju autosjedalicu ako je naslon sjedala u vozilu nagnut više od nagiba naslona dječje autosjedalice (20).

2 - Povucite sigurnosni pojas vozila i provucite ga po predviđenoj

putanji, a zatim ga zakopčajte. (21) Za postavljanje je potrebno koristiti isključivo sigurnosni pojas u 3 točke. Postavite trake pojasa za ramena kroz vodilicu pojasa za ramena kako je prikazano na slici (21)-1. Sigurnosni pojas vozila preko kukova NEMOJTE postavljati preko naslona za ruku. Taj pojas mora prolaziti ispod naslona za ruke. Provjerite da su trake pojasa za ramena potpuno provučene kroz vodilicu pojasa za ramena kako je prikazano na slici (21)-2. Dječja autosjedalica ne smije se koristiti ako je kopča sigurnosnog pojasa u vozilu (ženski kraj kopče) preduga za pričvršćivanje booster autosjedalice. (21)-3 Nakon što dijete stavite u ovu dječju autosjedalicu potrebno je pravilno postaviti sigurnosni pojas vozila i svakako provjeriti je li pojas preko kukova postavljen dovoljno nisko tako da je zdjelica djeteta sigurno pričvršćena. Kako bi se osigurala pravilna visina oslonca za glavu dno oslonca za glavu mora biti u ravnini s vrhom djetetovih ramena kao što je prikazano na slici (22), a sigurnosni pojas vozila mora biti postavljen u zelenom području kao što je prikazano na slici (23).

Upute za AACE lx Upute za AACE lxStavite dječju autosjedalicu čvrsto uz naslon sjedala u automobilu koje je okrenuto u smjeru vožnje i opremljeno pojasom za kukove i ramena. Zategnite sigurnosni pojas vozila povlačenjem trake za rame sve dok pojas nije potpuno zategnut. Ponovno podesite visinu oslonca za glavu ako sigurnosni pojas vozila leži preko djetetovog vrata, glave ili lica. Sve trake koje služe za pričvršćivanje dječje autosjedalice na sjedalo vozila moraju biti zategnuti i ne smiju biti savijene. Skidanje obloga

navedene korake suprotnim redoslijedom. Čišćenje i održavanje Obloge i meke dijelove perite hladnom vodom temperature niže od 30 °C. NE glačajte meke dijelove. NE izbjeljujte niti nemojte kemijski čistiti meke dijelove. NE KORISTITE nerazrijeđene deterdžente, benzin ili druga organska otapala za pranje napredne dječje autosjedalice. To može oštetiti proizvod. NE uvijajte meke dijelove velikom silom radi iscjeđivanja i unutarnje umetke i sušenja. To može ostaviti nabore na oblogama i unutarnjem umetku. Obloge i unutarnje umetke objesite i sušite na sjenovitom mjestu. Uklonite naprednu dječju auto-sjedalicu sa sjedala u vozilu ako se neće dulje vrijeme koristiti. Stavite naprednu dječju autosjedalicu na hladno i suho mjesto izvan dohvata djece. NUNA International B.V. Nuna i svi pridruženi logotipi su zaštitni znaci.

izvlekli priključke ISOFIX. (14)
