BRUKSANVISNING Aace LX Nuna

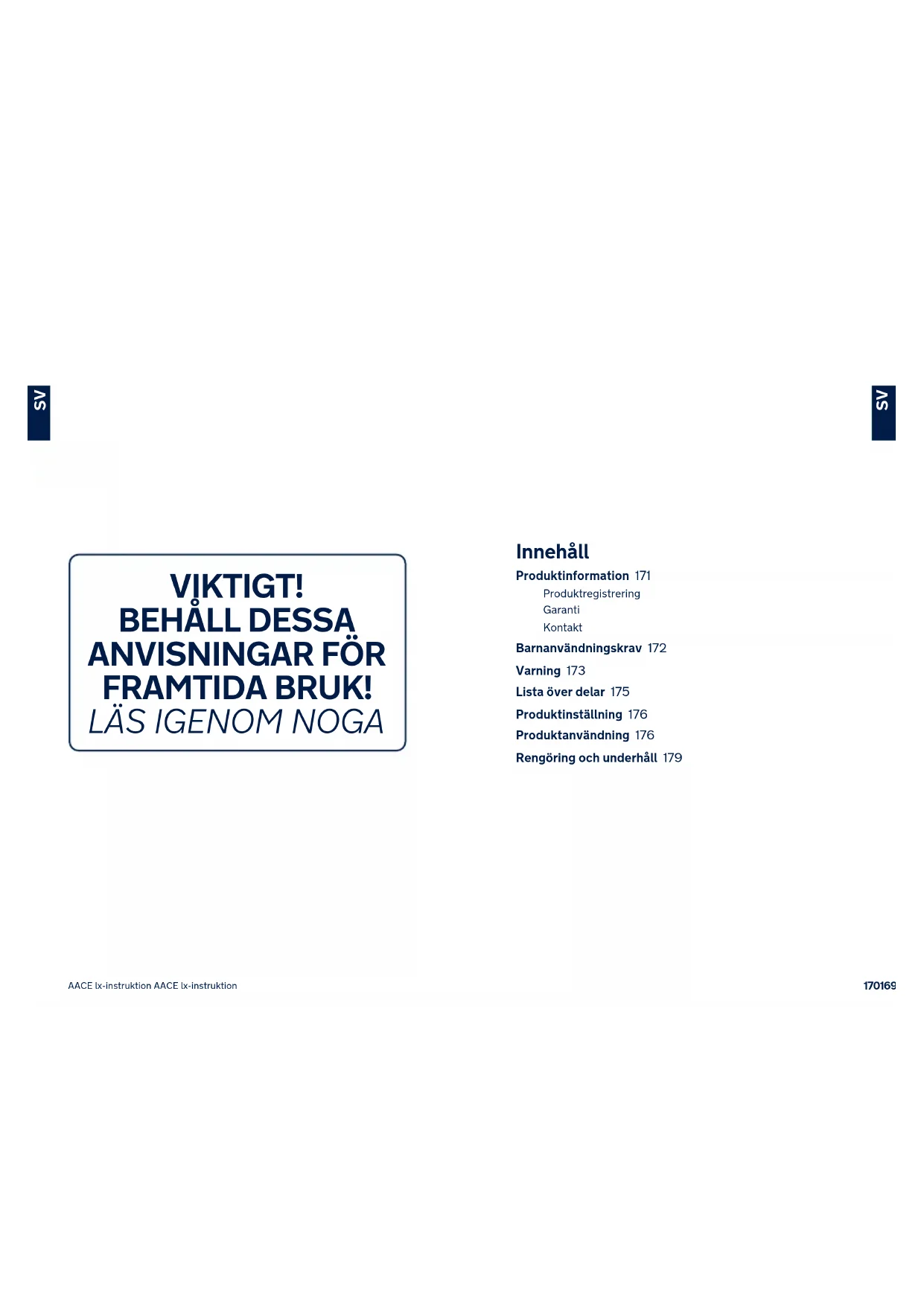

Instruksjoner for AACE lx Instruksjoner for AACE lxInnehåll Produktinformation 171 Produktregistrering Garanti Kontakt Barnanvändningskrav 172 Varning 173 Lista över delar 175 Produktinställning 176 Produktanvändning 176 Rengöring och underhåll 179 VIKTIGT!

AACE lx-instruktion AACE lx-instruktionProduktinformation Modellnummer: _______________________________________________________________________________________ Tillverkningsdatum: _________________________________________________________________________________ Produktregistrering Fyll i ovanstående information. Modellnumret och tillverkningsdatum återfinns under AACE lx. Registrera din produkt genom att besöka: www.nunababy.com Klicka på länken “Registrera utrustning” på startsidan. Garanti Vi har avsiktligt designat våra högkvalitativa produkter så att de kan växa med både barnet och familjen. Eftersom vi står för våra produkter täcks vår utrustning av en kundgaranti per produkt med början från inköpsdatumet. Ha inköpsbevis, modellnummer och tillverkningsdatum tillgängligt när du kontaktar oss. För garantiinformation besök: www.nunababy.com Klicka på länken “Garanti” på startsidan. Kontakt För reservdelar, service eller ytterligare garantifrågor, kontakta vår kundtjänstavdelning. [e-mail] www.nunababy.com Barnanvändningskrav Denna produkt är lämplig att använda för barn som uppfyller följande krav:

1 - Det här är en förstärkt fasthållningsanordning för barn,

avsedd att användas som en icke integrerad universell fasthållningsanordning för barn (i-Size-bälteskudde) från 100-150 cm.

2 - Den är godkänd enligt FN:s förordning R129/03.

3 - Vid tveksamheter ska antingen tillverkaren eller återförsäljaren

av system för förstärkt bilbarnstol rådfrågas.

AACE lx-instruktion AACE lx-instruktionVARNING INGEN bilbarnstol kan garantera ett fullständigt skydd mot personskador vid en olycka. Däremot minskar en korrekt användning av denna bilbarnstol risken för allvarliga personskador eller dödsfall för ditt barn. Var alltid noga med att följa monteringsanvisningarna korrekt eftersom det säkerställer att användningen av barnbilstolen är optimalt säker. FÖRSÄKRA dig om att du är säker på att fasta föremålen och plastdelarna på en förstärkt bilbarnstol är placerade och monterade så att de inte är benägna att fastna i ett säte som rör sig eller i någon av fordonets dörrar. För att använda den här barnbilstolen i enlighet med FN:s bestämmelse R129 måste ditt barn uppfylla följande krav. Barnets längd 100 cm–150 cm (referensålder: 3,5-12 år). Endast framåtvänd (i fordonets färdriktning) Barnbilstolen kanske inte passar att användas från 135-150 cm. Alla remmar som fäster barnbilstolen i fordonet måste vara åtdragna och remmarna får inte vara vridna. Barnbilstolen ska bytas om det utsatts för hög påfrestning i samband med en olycka eller om den har tappats. Bilbarnstolen är endast avsedd för användning i bilen. GÖR INTE några förändringar eller tillägg till barnbilstolen utan godkännande från typgodkännandemyndigheten. Ta INTE bort något av de vita EPP-/EPS-skuminläggen. Att göra det kan innebära allvarliga säkerhetsproblem. Använd INTE stolen om ytorna värmts upp av solen och är för varma. ALDRIG NÅGONSIN ska barnet lämnas utan tillsyn i barnbilstolen eller fordonet, inte ens en kortare stund. Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade. Bilbarnstolen får inte användas utan det mjuka materialet. Bilbarnstolens mjuka material får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbarnstolens egenskaper. Sätt alltid fast barnet i bilbarnstolen, även vid korta resor eftersom det är då som de flesta olyckor sker. ALDRIG NÅGONSIN ska den här bilbarnstolen eller andra föremål vara obältade eller lösa i ditt fordon. Ta ut bilbarnstolen från bilen om den inte används regelbundet och förvara den på en torr plats där den har skydd mot solen. Rekommendationen är att inte använda en begagnad bilbarnstol vars bakgrund du inte känner till. Den kan ha strukturella skador som inte syns med blotta ögat eller vara defekt på grund av felaktig användning/förvaring. ALDRIG NÅGONSIN ska andra fästpunkter än de som beskrivs i instruktionerna och som är markerade på bilbarnstolen användas. Rådfråga återförsäljaren beträffande frågor om underhåll, reparation och utbyte av delar. ALDRIG NÅGONSIN ska den här bälteskudden installeras under följande förhållanden:

- Bilstolar riktade åt sidan eller bakåt i avseende till bilens körriktning.

2 - Fordonssäten som är rörliga under installation.

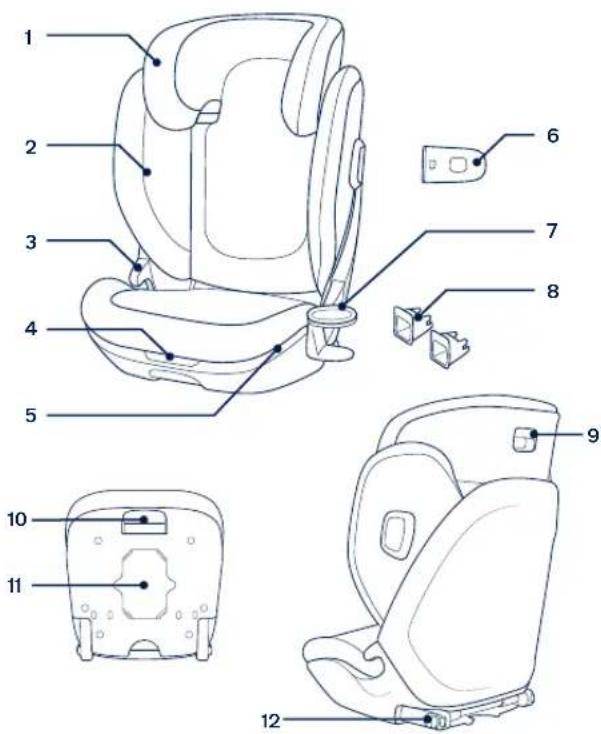

Lista över delar Kontrollera att alla delar är tillgängliga före montering. Om någon del saknas, kontakta återförsäljaren. Inga verktyg behövs för montering. 1 Huvudstöd 2 Nedre ryggstöd 3 Armstöd 4 Justeringsknapp för sätesdjup 5 Bas 6 Sidokrockskyddskapsel 7 Mugghållare 8 ISOFIX-styrskenor 9 Inställningsspak för huvudstödet 10 ISOFIX-justeringsknapp 11 Förvaringsutrymme för bruksanvisning 12 ISOFIX-anslutning Produktinställning Installationsöverväganden ALDRIG NÅGONSIN ska den här förstärkta bilbarnstolen installeras på ett fordonssäte med endast höftbälten. (1) Den förstärkta bilbarnstolen är lämplig för fordonssätet som har utdragbart 3-punktssäkerhetsbälte. (2) Om ditt fordon har ISOFIX-förankrings- skenor så rekommenderar vi starkt att du ansluter ISOFIX-anslutningen till ISOFIX-förankringsskenorna tillsammans. (3) Installera INTE denna förstärkta bilbarnstol i fordonssäten riktade åt sidan eller bakåt avseende fordonets körriktning. Se fordonets bruksanvisning för rekommenderade eller föreslagna installationspositioner. (4)-1 Den här förstärkta bilbarnstolen måste installeras i baksätet. (5) Installera den INTE på ett fordonssäte som är rörligt under installationen. Produktanvändning Använda sidokrockskyddet

1 - Den förstärkta bilbarnstolen levereras med löstagbart

sidokrockskydd. Sidokrockskyddkapseln MÅSTE användas på fordonets dörrsida. Installationen visas i (6)(7).

2 - Tryck på frigöringsknappen för att ta bort sidokrockskyddet. (8)

Montera mugghållare Sätt in mugghållarens klämma i öppningen på vardera sida om sätet. (9) Var noga med att mugghållarens klämma är helt införd i platsuttaget på bälteskudden. (10)

AACE lx-instruktion AACE lx-instruktionSitsjustering för sitsunderdelen Sitsunderdelen kan justeras för att barnet ska få det extra bekvämt. Det finns tre positioner för bästa passning.

1 - Gå in under sitsunderdelens framsida.

2 - Dra och håll i knappen för justering av sitsdjup för att justera

sitsytan in eller ut efter behov så att låren får bättre stöd. (11) Höjdjustering

1 - Kläm på huvudstödsspaken och dra samtidigt upp eller skjut

ner huvudstödet tills det låser på plats i ett av de 17 olika lägena. (12)

2 - När huvudstödet justeras uppåt flyttas bilbarnstolens

sidovingar på sätet automatiskt utåt för att axlarna ska få mer plats. Installation med ISOFIX-system och trepunktsbälte eller endast trepunktsbälte Använda ISOFIX-anslutningar

1 - Montera vid behov ISOFIX-styrskenorna på fordonets ISOFIX-

förankringsskenor. (13)

2 - Dra och hållas på ISOFIX-justeringsknappen för att dra ut

ISOFIX-anslutningarna. (14)

3 - Vrid ISOFIX anslutningarna 180 grader tills de pekar i riktning

och klicka sedan i båda ISOFIX-anslutningarna i ISOFIX- förankringsskenorna. (16) Var noga med att båda ISOFIX anslutningarna sitter fast ordentligt på fordonets ISOFIX-förankringspunkterna. Det ska uppstå två hörbara klick och indikatorernas färger på båda ISOFIX-kontakterna ska vara helt gröna. Kontrollera att bälteskudden sitter fast monterad genom att dra båda ISOFIX-anslutningarna. Ta bort den förstärkta bilbarnstolen

1 - Tryck först på den andra låsknappen (17)-1 och sedan på

knappen (17)-2 på ISOFIX-anslutningarna innan bilbarnstolen tas bort från fordonssätet.

2 - Vrid ISOFIX-anslutningarna 180 grader och håll sedan på

ISOFIX-justeringsknappen för att lagra ISOFIX-anslutningarna. (18) Spänna fast ditt barn

1 - Bilbarnstolens baksida MÅSTE passa snävt mot fordonsätets

baksida såsom (19) visar. Bilbarnstolens framsida FÅR INTE hänga över fordonsätets front. ALDRIG NÅGONSIN får en bilbarnstol användas när fordonssätet är lutat längre än lutningspositionen (20).

2 - Dra i fordonets säkerhetsbälte och led det genom bältesvägen,

spänn sedan fast det. (21) Kan även monteras genom att endast använda trepunktsbälte. Placera fordonets axelbälte genom axelbältesguiden som visas i (21)-1. ALDRIG NÅGONSIN får fordonets höftbälte placeras över armstöden. Det måste ledas under armstöden. Var noga med att fordonets axelbälte leds helt och hållet genom axelbältesguiden som det visas i (21)-2. Bilbarnstolen kan inte användas om spännet på fordonets säkerhetsbälte (spännets hona-ände) är för lång för att sätta fast bälteskudden ordentligt. (21)-3 Efter att ditt barn har placerats i den här fasthållningsanordningen för barn måste fordonets säkerhetsbälte användas korrekt och det ska säkerställas att höftbältet är placerat långt ned, så att bäckenet sitter fast. Den korrekta höjden för att stödja huvudet är när nederdelen av huvudstödet är i linje med ovansidan av ditt barns axlar, såsom visas i (22), och fordonsbältet måste vara placerat i den gröna zonen som det visas i (23).

AACE lx-instruktion AACE lx-instruktionPlacera bilbarnstolen tätt intill ryggstödet på ett framåtvänt fordonssäte som har höft-/trepunktsbälte. Dra åt fordonets säkerhetsbälte genom att dra i axelremmen tills bältet är helt spänt. Justera höjden på huvudstödet igenom om fordonets säkerhetsbälte ligger över barnets hals, huvud eller ansikte. Alla band som håller fast bilbarnstolen i fordonet ska vara åtdragna och får inte vara snodda. Borttagning av mjuka delar

1 - Följ stegen (24) - (33) för att ta bort mjuka delar.

2 - För att sätta tillbaka de mjuka delarna så upprepas ovanstående

steg i omvänd ordning. Rengöring och underhåll Tvätta de mjuka delarna i kallt vatten under 30°C. Stryk INTE det mjuka materialet. Blek INTE eller kemtvätta det mjuka materialet. Använd INTE outspädda rengöringsmedel, bensin eller andra organiska lösningsmedel för att tvätta den förstärkta bilbarnstolen eller basen. Det kan skada produkten. Vrid INTE det mjuka materialet och de inre kuddarna för att torka med mycket kraft. Det kan göra att det mjuka materialet och inre kuddarna veckas. Häng det mjuka materialet och inre kuddarna att torka i skuggan. Ta bort den förstärkta bilbarnstolen från fordonets säte om den inte skall användas under en längre tid. Placera bilbarnstolen på en sval och torr plats där ditt barn inte kan komma åt den. NUNA International B.V. Nuna och alla associerade logotyper är varumärken.
