BRUKSANVISNING Base next Nuna

Innehåll Produktinformation 115 Produktregistrering Garanti Kontakt Varning 116 Lista över delar 117 Produktinställning 118 Produktanvändning 118 VIKTIGT!

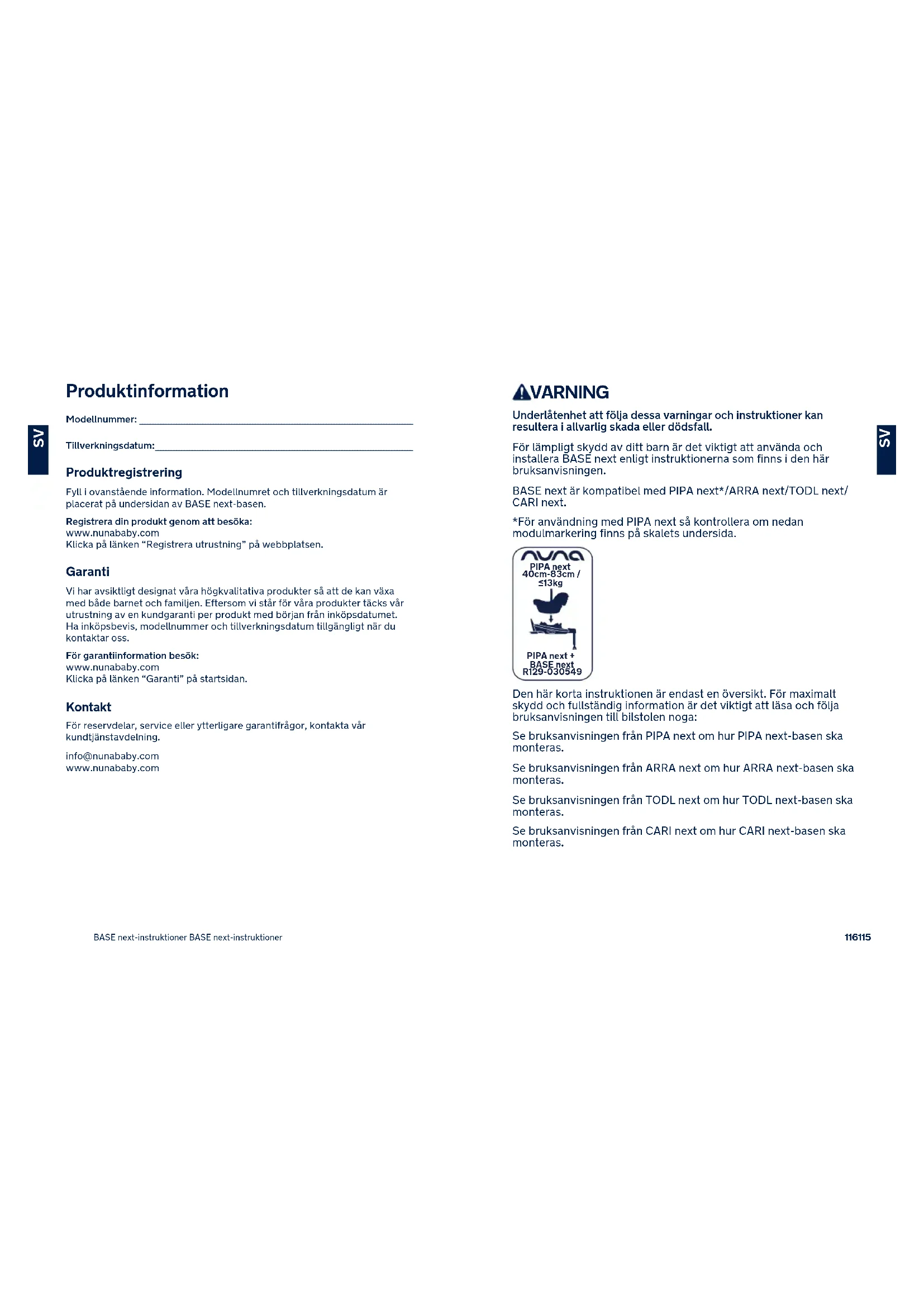

Produktinformation Modellnummer: ________________________________________________________________________________________________________ Tillverkningsdatum: __________________________________________________________________________________________________ Produktregistrering Fyll i ovanstående information. Modellnumret och tillverkningsdatum är placerat på undersidan av BASE next-basen. Registrera din produkt genom att besöka: www.nunababy.com Klicka på länken “Registrera utrustning” på webbplatsen. Garanti Vi har avsiktligt designat våra högkvalitativa produkter så att de kan växa med både barnet och familjen. Eftersom vi står för våra produkter täcks vår utrustning av en kundgaranti per produkt med början från inköpsdatumet. Ha inköpsbevis, modellnummer och tillverkningsdatum tillgängligt när du kontaktar oss. För garantiinformation besök: www.nunababy.com Klicka på länken “Garanti” på startsidan. Kontakt För reservdelar, service eller ytterligare garantifrågor, kontakta vår kundtjänstavdelning. [e-mail] www.nunababy.com VARNING Underlåtenhet att följa dessa varningar och instruktioner kan resultera i allvarlig skada eller dödsfall. För lämpligt skydd av ditt barn är det viktigt att använda och installera BASE next enligt instruktionerna som finns i den här bruksanvisningen. BASE next är kompatibel med PIPA next*/ARRA next/TODL next/ CARI next. *För användning med PIPA next så kontrollera om nedan modulmarkering finns på skalets undersida. Den här korta instruktionen är endast en översikt. För maximalt skydd och fullständig information är det viktigt att läsa och följa bruksanvisningen till bilstolen noga: Se bruksanvisningen från PIPA next om hur PIPA next-basen ska monteras. Se bruksanvisningen från ARRA next om hur ARRA next-basen ska monteras. Se bruksanvisningen från TODL next om hur TODL next-basen ska monteras. Se bruksanvisningen från CARI next om hur CARI next-basen ska monteras. PIPA next40cm-83cm /≤13kg PIPA next + BASE nextR129-030549118117 BASE next-instruktioner BASE next-instruktioner

Lista över delar Kontrollera att alla delar är tillgängliga före montering. Om någon del saknas, kontakta återförsäljaren. Inga verktyg behövs för montering. 1 ISOFIX-justeringsknapp 2 Frigöringsknapp för bilbarnstol 3 Stödben 4 Justeringsknapp för stödben 5 ISOFIX-styrskenor 6 ISOFIX-anslutning 7 Förvaringsutrymme för bruksanvisning 8 Roteringsknapp för bilbarnstol för spädbarn

Produktinställning Installationsbekymmer Det här förstärkta bilbarnstolsystemet är endast lämpligt för bilsäten utrustade med ISOFIX-förankringsskenor. (1) Installera INTE det här förstärkta bilbarnstolssystemet i fordonssäten riktat åt sidan eller bakåt avseende fordonets körriktning. (2) Produktanvändning Basinstallation

1 - Fäst ISOFIX-styrskenorna på fordonets ISOFIX-förankringsskenor

(se fordonets ägarhandbok). (3) ISOFIX-styrskenorna kan skydda bilsätets yta från att slitas ut. De kan också styra ISOFIX-anslutningarna.

2 - Vik ut stödbenet från förvaringsutrymmet. (4)

3 - Förläng ISOFIX-anslutningen genom att trycka på ISOFIX-

justeringsknappen och samtidigt dra i anslutningen. (5)

4 - Tryck på ISOFIX justeringsknappen för att justera ISOFIX-anslutningarna.

Rikta in ISOFIX-anslutningarna mot ISOFIX-skenorna och klicka sedan i båda ISOFIX-anslutningarna i ISOFIX-förankringsskenorna. (6) Var noga med att båda ISOFIX anslutningarna sitter fast ordentligt på fordonets ISOFIX-förankringsskenorna. Det ska uppstå två hörbara klick och indikatorernas färger på båda ISOFIX-kontakterna ska vara helt gröna. (6)-1 Kontrollera så att du är säker på att basen sitter fast installerad genom att dra i båda ISOFIX-anslutningarna.

5 - Efter att basen placerats på fordonssätet, förläng stödbenet till golvet

(7). När stödbenet är installerat korrekt blir indikatorn för stödben grön. Vid felaktig montering blir den röd. (7)-2 Stödbenet har flera lägen. När stödbenets indikator visar rött, innebär detta att stödbenet är i fel läge. Kontrollera att stödbenet är helt i kontakt med fordonets golv. Kläm på stödbenet justeringsknapp och förkorta stödbenet uppåt. (7)-1120119 BASE next-instruktioner BASE next-instruktioner

Den komplett monterade basen visas som på bilden (8). ISOFIX-anslutningarna måste fästas och låsas på ISOFIX- förankringsskenorna (8)-1 Stödbenet måste vara installerat korrekt med grön indikator. (8)-2 Sätta fast bilbarnstolen för spädbarn på basen

1 - Tryck ned den förstärkta bilbarnstolen på basen (9), om den förstärkta

barnbilstolen är säker blir den förstärkta barnbilstolens indikator grön. (10) Kontrollera att bilbarnstolen för spädbarn är låst på basen genom att dra handtaget uppåt.

2 - Tryck på ISOFIX-justeringsknappen och tryck basen bakåt tills den

kommer i kontakt med baksidan på fordonssätet. (11)

3 - Tryck och håll kvar på rotationsknappen för att enklare placera/ta ur

4 - För att frigöra bilbarnstolen för spädbarn så klämmer du på bilbarnstolen

för spädbarns frikopplingsknapp (13)-1, och lyfter sedan upp bilbarnstolen för spädbarn. (13)-2 Ta bort basen

1 - Ta bort basen genom att först trycka på den andra låsknappen (14)-1 och

sedan på knappen (14)-2 på ISOFIX-anslutningarna innan basen tas bort från fordonssätet. (14)

2 - Vid transport ska ISOFIX-justeringsknappen tryckas in och ISOFIX-
