BRUKSANVISNING Arra next Nuna

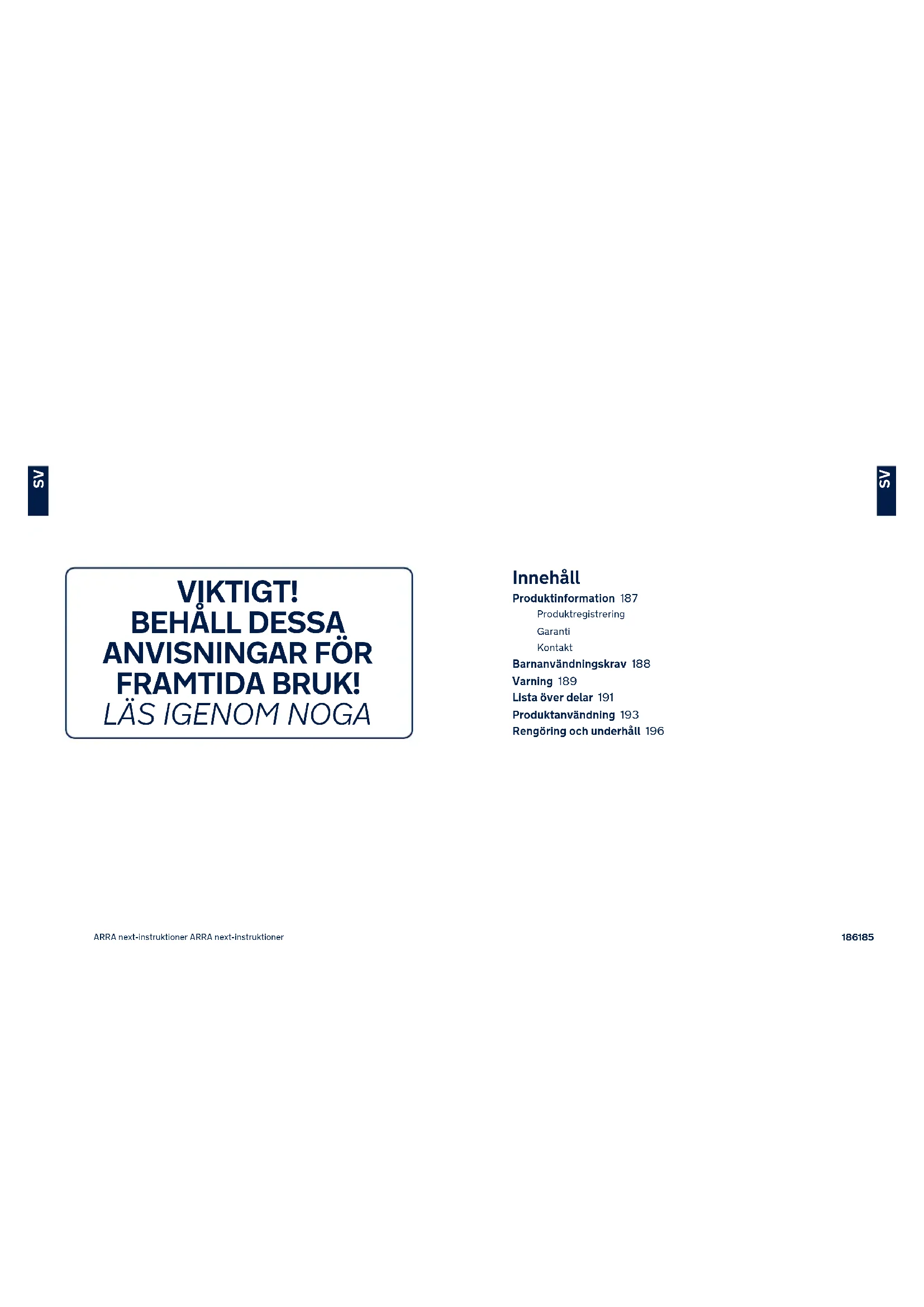

Innehåll Produktinformation 187 Produktregistrering Garanti Kontakt Barnanvändningskrav 188 Varning 189 Lista över delar 191 Produktanvändning 193 Rengöring och underhåll 196188187 ARRA next-instruktioner ARRA next-instruktioner

Produktinformation Modellnummer: _____________________________________________________________________________________________________________________________ Tillverkningsdatum: _____________________________________________________________________________________________________________________ Produktregistrering Fyll i ovanstående information. Modellnumret och tillverkningsdatum är placerade på baksidan och under den förstärkta barnvilstolen och basen. För att registrera produkten, besök: www.nunababy.com Klicka på länken “Registrera utrustning” på startsidan. Garanti Vi har avsiktligt designat våra högkvalitativa produkter så att de kan växa med både barnet och familjen. Eftersom vi står för våra produkter täck vår utrustning av en kundgaranti per produkt med början från inköpsdatumet. Ha inköpsbevis, modellnummer och tillverkningsdatum tillgängligt när du kontaktar oss. För garantiinformation besök: www.nunababy.com Klicka på länken “Garanti” på startsidan. Kontakt För reservdelar, service eller ytterligare garantifrågor, kontakta vår kundtjänstavdelning [e-mail] www.nunababy.com Barnanvändningskrav Denna produkt är lämplig att använda för barn som uppfyller följande krav: Bild för installation Lämplig förBarnets längd 40 cm-85 cm / barnets vikt ≤ 13 kg(Cirka 1,5 år eller yngre)

1 - Den här förbättrade bilbarnstolen är “i-Size”. Den är godkänd i

enlighet med FN:s förordning 129 för användning i i-Size-kompatibla fordonssätespositioner som fordonets tillverkare visar i fordonets bruksanvisning.

2 - Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av system

för förstärkt bilbarnstol rådfrågas.

3 - ARRA next-bilbarnstol är kompatibel med BASE next/ARRA-bas. Se

bruksanvisningen för ARRA-bas om hur ARRA-basen ska monteras.190189 ARRA next-instruktioner ARRA next-instruktioner

VARNING Underlåtenhet att följa dessa varningar och instruktioner kan resultera i allvarlig skada eller dödsfall. De fasta föremålen och platsdelarna på en förstärkt bilbarnstolsystemet ska vara placerade och monterade så att det inte finns någon risk för att de fastnar i ett säte som rör sig eller någon av fordonets dörrar. Använd INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns monterat en aktiv krockkudde framför. För att använda den här förstärkta bilbarnstolen i enlighet med FN- förordning nr 129 måste ditt barn uppfylla följande krav. Barnets längd 40cm-85cm / barnets vikt≤13kg; (Cirka 1,5 år eller yngre). Alla stödben ska ha kontakt med fordonets golv och alla remmar som spänner fast barnet ska vara justerade mot barnets kropp. Remmarna får inte vridas. Den här förstärkta bilbarnstolen bör bytas ut efter att den har utsatts för kraftig påverkan vid en olycka. En olyckshändelse kan orsaka skador på den som inte är synliga med blotta ögat. Tänk på faran med att utföra några ändringar eller tillägg på enheten utan godkännande från behörig myndighet och faran i att inte noga följa monteringsanvisningarna som tillverkaren inkluderat med bilbarnstolen. Håll den här förstärkta bilbarnstolen borta från solljus eftersom den i annat fall kan bli för het för barnets hud. Känn alltid på den förstärkta bilbarnstolen innan du placerar barnet i den. Barn ska inte lämnas obevakade i den förstärkta bilbarnstolen. Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade. Det förstärkta bilbarnstolsystemet får inte användas utan det mjuka materialet. Det mjuka materialet får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbarnstolens egenskaper. Instruktionerna ska förvaras i den förstärkta bilbarnstolen under dess livslängd. För ett förstärkt bilbarnstolssystem av typen i-Size ska användaren även referera till fordonstillverkarens handbok.192191 ARRA next-instruktioner ARRA next-instruktioner

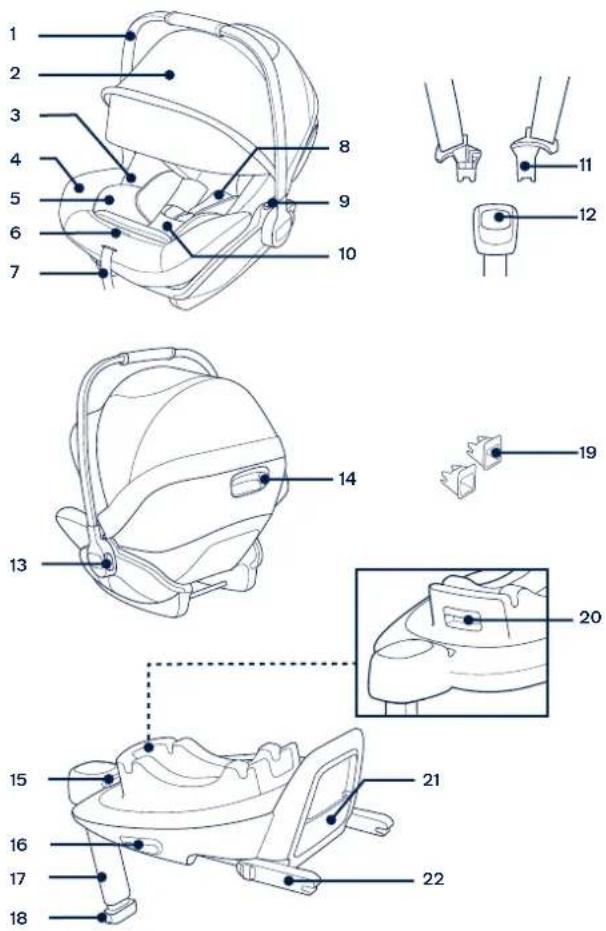

Lista över delar Kontrollera att alla delar är tillgängliga före montering. Om någon del saknas, kontakta Nuna. Inga verktyg behövs för montering. 1 Handtag 2 Sufflett 3 Förvaringsutrymme för bruksanvisning (mellan sitsdyna och plats) 4 Sittdyna 5 Spädbarnsinsats 6 Knapp för justering av band 7 Justeringsband 8 Axelremmar 9 Sulkyfästets frikopplingsknapp 10 Täckning grenrem 11 Selens anslutning 12 Bälte 13 Justeringsknapp för handtag 14 Knapp för justering av ryggstöd 15 ISOFIX-styrskenor 16 Frikopplingsknapp 17 Stödben 18 Justeringsknapp för stödben 19 ISOFIX-anslutning 20 Roteringsknapp för bilbarnstol för spädbarn 21 Förvaringsutrymme för bruksanvisning 22 ISOFIX-justeringsknapp

Produktanvändning Installationsbekymmer Denna förstärkta bilbarnstol är lämplig för bilsäten med i-Size ISOFIX fästpunkter med basen. (1) Använd INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns monterat en aktiv krockkudde framför. (2) Dödsfall eller allvarliga skador kan uppstå. Se fordonets bruksanvisning för ytterligare information. Installera INTE denna förstärkta bilbarnstol i fordonssäten riktad åt sidan eller bakåt avseende fordonets körriktning. Se fordonets bruksanvisning för rekommenderade eller föreslagna installationspositioner. (3) Det rekommenderas att installera denna förstärkta bilbarnstol för spädbarn i baksätet. (4) Installera INTE denna förstärkta bilbarnstol på ett fordonssäte som är instabilt under installationen. Handtagsjustering

1 - Handtaget på den förstärkta bilbarnstolen kan justeras i 2 positioner. (5)

Läge för transport i bil, barnvagn eller i handen. (5)-1 Barnstolsläge. (5)-2

2 - För att justera handtaget så tryck in handtagets knappar på båda sidor

för att lossa det (6)-1 och rotera sedan handtaget tills det klickar på plats i något av de 2 lägena. (6)-2 Basinstallation

1 - Fäst ISOFIX-styrskenorna på fordonets ISOFIX-förankringspunkter (se

fordonets ägarhandbok). (7) ISOFIX-styrskenorna kan skydda bilsätets yta från att slitas ut. De kan också styra ISOFIX-anslutningarna.

2 - Vik ut stödbenet från förvaringsutrymmet. (8)

3 - Förläng ISOFIX-anslutningen genom att trycka på ISOFIX-

justeringsknappen och samtidigt dra i anslutningen. (9)

4 - Tryck på ISOFIX justeringsknappen för att justera ISOFIX-anslutningarna.

Rikta in ISOFIX-anslutningarna mot ISOFIX-skenorna och klicka sedan i båda ISOFIX-anslutningarna i ISOFIX-förankringspunkterna. (10) Var noga med att båda ISOFIX anslutningarna sitter fast ordentligt på fordonets ISOFIX-förankringspunkterna. Det ska uppstå två hörbara klick och indikatorernas färger på båda ISOFIX-kontakterna ska vara helt gröna. (10)-1 Kontrollera att basen sitter fast installerad genom att dra i båda ISOFIX anslutningarna.

5 - Efter att basen placerats på fordonssätet ska stödbenet förlängas till

golvet (11). När stödbenet är installerat korrekt blir indikatorn för stödben grön. Vid felaktig montering blir den röd. (11)-2 Stödbenet har flera lägen. När stödbenets indikator lyser rött betyder det att stödbenet är i fel läge. Kontrollera att stödbenet är helt i kontakt med fordonets golv. Kläm på stödbenet justeringsknapp och förkorta stödbenet uppåt Den komplett monterade basen visas i. (12). ISOFIX anslutningarna måste fästas och låsas på ISOFIX förankringspunkterna. (12)-1 Stödbenet måste vara installerat korrekt med grön indikator. (12)-2 Sätta fast bilbarnstolen för spädbarn på basen

1 - Tryck ned bilbarnstolen för barn på basen (13), om bilbarnstolen för

spädbarn sitter fast ordentligt blir höljesindikatorn grön. (14) Kontrollera att bilbarnstolen för spädbarn är låst på basen genom att dra handtaget uppåt.

2 - Tryck på ISOFIX-justeringsknappen och tryck basen bakåt tills den

kommer i kontakt med baksidan på fordonssätet. (15)

3 - För att frigöra bilbarnstolen för spädbarn så klämmer du på bilbarnstolen

för spädbarns frikopplingsknapp (16)-1, och lyfter sedan upp bilbarnstolen för spädbarn. (16)-2 Ta bort basen

1 - Ta bort basen genom att först trycka på den andra låsknappen (17)-1, och

därefter knappen (17)-2 på ISOFIX-anslutningarna innan basen tas bort från fordonssätet (17)

2 - Vid transport ska ISOFIX-justeringsknappen tryckas in och ISOFIX-

anslutningarna ska flyttas tillbaka in i förvaringsläge. (18)196195 ARRA next-instruktioner ARRA next-instruktioner

Höjdjustering för huvudstöd och axelselen Kontrollera att axelselens remmar är inställda på rätt höjd. Välj lämplig höjd för axelselen. Axelselens remmar måste vara närmast barnets axlar (19), men inte över axellinjen. (20) Om remmarna till axelselen inte är på rätt höjd kanske barnet åker ut ur den förstärkta bilstolen vid en krock. Dra i huvudstödspaken (21) och dra samtidigt upp eller skjut ner huvudstödet tills det snäpper på plats i en av de 10 olika positionerna. Huvudstödets positioner visas i (22). Justering av ryggstöd Det finns 3 vinklar för ryggstödet. Tryck på ryggstödet justeringsknapp för att höja eller sänka ryggstödet. (23)(24) Spänna fast barnet

1 - Tryck på roteringsknappen för att rotera så att det blir enklare att sätta i/

2 - Använd spädbarnsinsats.

Efter att barnet placerats i den förstärkta bilbarnstolen, kontrollera att axelselens remmar sitter på korrekt höjd.

3 - Medan du trycker på remmens justeringsknapp, dra helt i axelselens

båda remmar på den förstärkta spädbarnstolen. (26)

4 - Lossa spännet genom att trycka på den röda knappen. (27)

Vi rekommenderar att insatsen används när barnet är under 60 cm och tills de växt ur insatsen.

5 - Placera barnet i den förstärkta bilbarnstolen och lås spännet. (28)(29)

6 - Dra åt axelselens remmar genom att dra i justeringsbandet. (30)

Se till att utrymmet mellan barnet och axelselens remmar är som tjockleken på en hand. Sufflett

1 - Suffletten monteras genom att snäppa fast suffletten baktill på sätet. (31)

2 - För att öppna suffletten, dra suffletten framåt och för att stänga

suffletten, skjut den bakåt. (32)

3 - Sufflettens fönster kan öppnas för ventilation. (33)

Borttagning och montering av mjuka delar se bilderna (34)-(45) För att återmontera mjuka delar, utför de ovannämnda stegen i omvänd ordning. Rengöring och underhåll Rengör ram, plast- och tygdelar med en fuktig trasa men använd inte slipmedel eller blekmedel. Använd inte silikonsmörjmedel eftersom de kan dra åt sig smuts och fett. För att säkerställa att långvarig användning, torka av produkten med en mjuk absorberande trasa efter användning i regnigt väder. Se skötseletiketterna på mjuka delar för information om tvätt och torkning. Det är normalt att tyget färgas av solljus och visar slitage efter lång tids användning, även vid normal användning. Av säkerhetsskäl, använd endast Nuna-delar. Kontrollera regelbundet att allt fungerar korrekt. Om någon del är sliten, trasig eller saknas, sluta att använda produkten. NUNA International B.V. Nuna och alla associerade logotyper är varumärken.198197 ARRA next -ohje ARRA next -ohje
