MANUAL DE UTILIZADOR Arra next Nuna

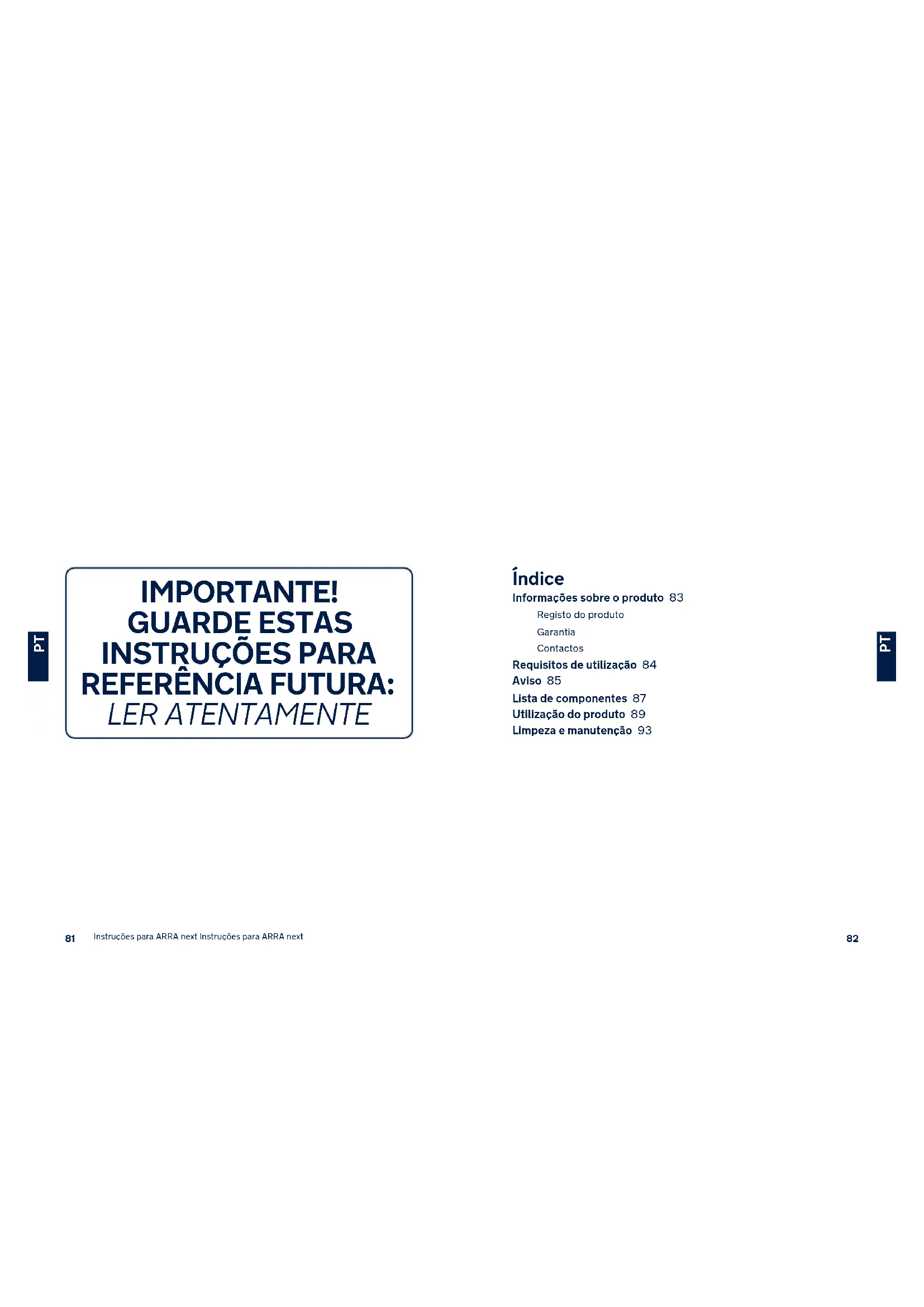

REFERÊNCIA FUTURA: LER ATENTAMENTE Índice Informações sobre o produto 83 Registo do produto Garantia Contactos Requisitos de utilização 84 Aviso 85 Lista de componentes 87 Utilização do produto 89 Limpeza e manutenção 938483 Instruções para ARRA next Instruções para ARRA next

Informações sobre o produto Número de modelo: _____________________________________________________________________________________________________________________ Data de fabrico: _____________________________________________________________________________________________________________________________ Registo do produto Preencha as informações acima. O número do modelo e a data de fabrico estão localizados nas partes traseira e inferior do dispositivo avançado de retenção e na base. Para registar o seu produto, consulte: www.nunababy.com Clique no link “Registar equipamento” na página inicial. Garantia Concebemos propositadamente os nossos produtos de alta qualidade para que possam acompanhar o crescimento do seu filho e da sua família. Porque confiamos nos nossos produtos, os nossos equipamentos estão cobertos por uma garantia personalizada por produto, a partir do dia da respetiva compra. Quando nos contactar, tenha disponíveis o comprovativo de compra, o número do modelo e a data de fabrico. Para obter informações sobre a garantia, consulte: www.nunababy.com Clique no link “Garantia” na página inicial. Contactos Para peças de substituição, assistência técnica ou outras questões sobre a garantia, contacte o nosso departamento do apoio ao cliente. [e-mail] www.nunababy.com Requisitos de utilização Este produto é adequado para crianças que cumpram os seguintes requisitos: Figura para instalação Adequado paraAltura da criança 40 cm-85 cm/ Peso da criança ≤ 13kg(idade aproximadamente igual ou inferior a 1,5 anos)

1 - Este é um sistema avançado “i-Size” de retenção para crianças. Está

aprovado ao abrigo da Regulamentação Nº. 129 da ONU para utilização em veículos com lugares sentados compatíveis com “i-Size”, como indicado no manual do utilizador do fabricante do veículo.

2 - Em caso de dúvida, consulte o fabricante ou o revendedor do sistema

avançado de retenção para crianças.

3 - O sistema de retenção para crianças ARRA next é compatível com BASE

next/ARRA. Consulte o manual de instruções da base ARRA para a instalação da base ARRA.8685 Instruções para ARRA next Instruções para ARRA next

AVISOS O incumprimento dos avisos e instruções pode resultar em lesões graves ou morte. As peças rígidas e plásticas do sistema avançado de retenção para crianças devem estar localizadas e instaladas de forma a que não fiquem presas num assento móvel ou numa porta do veículo. NÃO utilize sistemas de retenção para crianças virados para a retaguarda em lugares sentados onde esteja instalado um airbag frontal ativo. Para utilizar este dispositivo avançado de retenção para crianças de acordo com a Regulamentação UN N.º 129, a criança deve cumprir os seguintes requisitos. Altura da criança 40 cm-85 cm/Peso da criança ≤ 13 kg (idade aproximadamente igual ou inferior a 1,5 anos). Qualquer perna de apoio deve estar em contacto com o piso do veículo e as correias que restringem a criança devem ser ajustadas ao corpo da criança. As correias não devem estar torcidas. Este dispositivo avançado de retenção para crianças deve ser substituído caso tenha sido sujeito a esforços violentos num acidente. Um acidente pode causar danos não visíveis. Não devem ser efetuadas alterações ou adições ao dispositivo sem a aprovação de uma autoridade competente e devem ser seguidas as instruções de instalação fornecidas pelo fabricante do dispositivo avançado de retenção para crianças. Mantenha este dispositivo avançado de retenção afastado de luz solar direta, já que este poderá atingir temperaturas demasiado elevadas para a pele da criança. Toque sempre no dispositivo avançado de retenção para crianças antes de colocar a criança. A criança não deve permanecer no sistema avançado de retenção sem supervisão. Todas as bagagens ou outros objetos que possam causar ferimentos em caso de colisão, devem estar corretamente fixos. O sistema avançado de retenção para crianças não deve ser utilizado sem a capa de tecido acolchoado. A capa de tecido acolchoado não deve ser substituída por qualquer outra que não seja recomendada pelo fabricante, pois é parte integrante do sistema de retenção. As instruções devem ser guardadas no dispositivo avançado de retenção para crianças durante toda a sua vida útil. Para um sistema avançado de retenção para crianças i-Size, o utilizador deve também consultar o manual do fabricante do veículo.8887 Instruções para ARRA next Instruções para ARRA next

Lista de componentes Certifique-se de que todas as peças estão disponíveis antes da montagem. Se alguma das peças estiver em falta, contacte a Nuna. Não são necessárias ferramentas para a montagem. 1 Pega 2 Cobertura 3 Compartimento de armazenamento do manual de instruções (entre o assento e o plástico) 4 Capa de tecido acolchoado 5 Redutor para bebé 6 Botão de ajuste das correias 7 Correia de ajuste 8 Capas das alças 9 Botão de desbloqueio da fixação ao carrinho de bebé 10 Capa do cinto das virilhas 11 Conector das alças 12 Fivela 13 Botão de ajuste da pega 14 Botão de ajuste do apoio das costas 15 Guias ISOFIX 16 Botão de desbloqueio 17 Perna de carga 18 Botão de ajuste da perna de carga 19 Conector ISOFIX 20 Botão de rotação da cadeira 21 Compartimento de armazenamento do manual de instruções 22 Botão de ajuste ISOFIX

Instruções para ARRA next Instruções para ARRA next

Utilização do produto Cuidados na instalação Este dispositivo avançado de retenção para crianças é adequado para bancos de veículos com pontos de fixação ISOFIX i-Size com a base. (1) NÃO utilize sistemas de retenção para crianças virados para a retaguarda em lugares sentados onde esteja instalado um airbag frontal ativo. (2) Poderão ocorrer lesões graves ou mesmo a morte. Consulte o manual do veículo para obter mais informações. NÃO instale este dispositivo avançado de retenção para crianças em bancos de veículo virados para o lado ou para a retaguarda em relação à direção de deslocação do veículo. Consulte o manual do veículo para obter as posições de instalação recomendadas ou sugeridas. (3) Recomendamos que instale este dispositivo avançado de retenção para crianças no banco traseiro do veículo. (4) NÃO instale este dispositivo avançado de retenção para crianças no banco de um veículo em movimento. Ajuste da pega

1 - A pega do dispositivo avançado de retenção para crianças pode ser

ajustada para 2 posições. (5) Posição para carro, transporte à mão ou no carrinho. (5)-1 Posição de cadeira de bebé. (5)-2

2 - Para ajustar a pega, aperte os botões de ajuste da pega em ambos os

lados para a desbloquear (6)-1, e, em seguida, rode a pega até que esta encaixe numa das 2 posições. (6)-2 Instalação da base

1 - Encaixe os guias ISOFIX nas barras de fixação ISOFIX do veículo (ver

manual do proprietário do veículo). (7) Os guias ISOFIX podem proteger a superfície do banco do veículo contra roturas. Também servem para guiar os conectores ISOFIX.

enquanto puxa o conector. (9)

4 - Pressione o botão de ajuste ISOFIX para ajustar os conectores ISOFIX.

Alinhe os conectores ISOFIX com as guias ISOFIX e, em seguida, encaixe ambos os conectores ISOFIX nos pontos de fixação ISOFIX. (10) Certifique-se de que ambos os conectores ISOFIX estão corretamente encaixados nas barras de fixação ISOFIX do veículo. Deverá ouvir dois cliques e a cor dos indicadores de ambos os conectores ISOFIX deverá ser completamente verde. (10)-1 Certifique-se de que a base está firmemente instalada puxando por ambos os conectores ISOFIX.

5 - Depois de colocar a base no banco do veículo, estique a perna de apoio

até ao piso do veículo (11). Se o indicador da perna de apoio apresentar a cor verde, significa que a perna de apoio está corretamente instalada. A cor vermelha indica uma instalação incorreta. (11)-2 A perna de carga tem múltiplas posições. Se o indicador da perna de carga apresentar a cor vermelha, significa que a perna de carga está numa posição incorreta. Certifique-se de que a perna de carga está em contacto com o piso do veículo. Aperte o botão de ajuste da perna de carga e, em seguida, encurte a perna de carga para cima. (11)-1 A ilustração (12) apresenta a base totalmente montada. Os conectores ISOFIX devem estar encaixados e bloqueados nos pontos de fixação ISOFIX. (12)-1 A perna de carga deve estar corretamente instalada com o indicador em cor verde. (12)-2 Encaixar o transportador na base

1 - Encaixe o transportador na base (13), se o transportador estiver

corretamente encaixado, o indicador da estrutura apresentará a cor verde. (14) Certifique-se de que o transportador está bloqueado na base puxando pela pega.9291 Instruções para ARRA next Instruções para ARRA next

2 - Pressione o botão de ajuste ISOFIX e empurre a base até tocar nas

costas do banco do veículo. (15)

3 - Para desencaixar o transportador, pressione o botão de desencaixe

(16)-1, e levante o transportador. (16)-2 Desinstalar a base

1 - Para remover a base, pressione primeiro o botão de bloqueio secundário

(17)-1 e, em seguida, o botão (17)-2 nos conectores ISOFIX antes de remover a base do banco do veículo. (17)

2 - Para transportar, pressione o botão de ajuste ISOFIX e retraia os

conectores ISOFIX para a posição de armazenamento. (18) Ajuste da altura para o apoio de cabeça e alças Certifique-se de que as alças se encontram à altura apropriada. Escolha a altura apropriada para as alças. As alças devem estar próximas dos ombros da criança (19), mas não acima da linha dos ombros. (20) Se as alças não estiverem à altura apropriada, a criança poderá ser ejetada do dispositivo avançado de retenção em caso de colisão. Puxe a alavanca de ajuste do apoio de cabeça (21), e ajuste o apoio de cabeça para cima ou para baixo até que este encaixe numa das 10 posições. As posições do apoio de cabeça são apresentados na ilustração (22). Ajuste do apoio das costas O apoio das costas apresenta 3 ângulos. Pressione o botão de ajuste do apoio das costas para subir ou descer o apoio das costas. (23)(24) Recomendamos que utilize o redutor para bebé se o bebé tiver até 60 cm ou até que o redutor se torne pequeno para o seu tamanho. Colocar e prender a criança

1 - Pressione o botão de rotação para rodar e colocar/retirar a criança

lateralmente de forma fácil. (25)

2 - Utilizar o redutor para bebé.

Após a colocação da criança no dispositivo avançado de retenção para crianças, verifique se as alças se encontram à altura apropriada.

3 - Enquanto pressiona o botão de ajuste das correias, puxe completamente

as alças do dispositivo avançado de retenção para crianças. (26)

4 - Abra a fivela pressionando o botão vermelho. (27)

5 - Coloque a criança no dispositivo avançado de retenção para crianças e

aperte o cinto de segurança. (28)(29)

6 - Aperte as alças puxando a correia de ajuste. (30)

Certifique-se de que o espaço entre a criança e as alças é aproximadamente da espessura de uma mão. Cobertura

1 - Para montar a cobertura, encaixe-a na traseira da cadeira. (31)

2 - Para abrir a cobertura, puxe-a para a frente, e para fechar a cobertura,

empurre-a para trás. (32)

3 - A janela da cobertura por der aberta para ventilação. (33)9493

Instruções para ARRA next Instruções para ARRA next

Retirar e montar a capa de tecido ver imagens (34)-(45) Para voltar a colocar a capa de tecido acolchoado, inverta os passos mencionados. Limpeza e manutenção Limpe a estrutura, peças de plástico e o tecido com um pano humedecido sem utilizar produtos abrasivos ou lixívia. Não utilize lubrificantes de silicone, pois os mesmos atraem sujidade e gordura. Para garantir uma utilização duradoura, limpe este produto com um pano macio e absorvente após a utilização em tempo chuvoso. Consulte as instruções de lavagem e secagem nas etiquetas afixadas na capa de tecido. É normal que o tecido exiba cores desvanecidas devido à luz solar e que apresente desgaste após um longo período de utilização, mesmo quando utilizado de forma normal. Por motivos de segurança, utilize apenas peças originais da Nuna. Verifique regularmente se tudo funciona corretamente. Se alguma peça estiver rasgada, partida ou em falta, interrompa a utilização deste produto. NUNA International B.V. Nuna e todos os logótipos associados são marcas comerciais.9695 Instrukcja ARRA next Instrukcja ARRA next
