MANUAL DE USUARIO Arra next Nuna

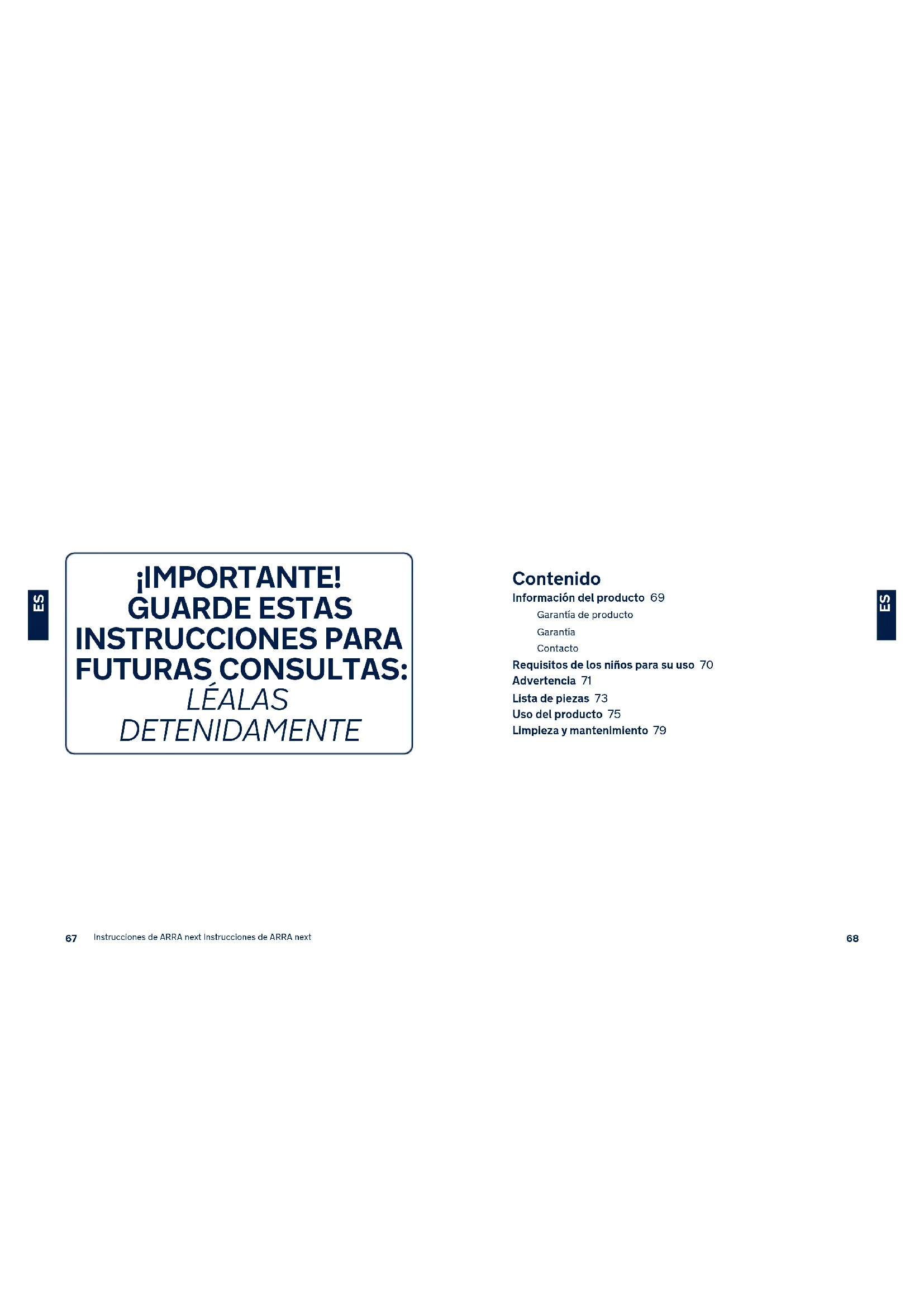

¡IMPORTANTE! GUARDE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS: LÉALAS DETENIDAMENTE Contenido Información del producto 69 Garantía de producto Garantía Contacto Requisitos de los niños para su uso 70 Advertencia 71 Lista de piezas 73 Uso del producto 75 Limpieza y mantenimiento 797069 Instrucciones de ARRA next Instrucciones de ARRA next

Información del producto Número de modelo: _____________________________________________________________________________________________________________________ Fecha de fabricación: __________________________________________________________________________________________________________________ Registro del producto Rellene la información anterior. El número de modelo y la fecha de fabricación se encuentran en la parte posterior e inferior de la base y del dispositivo de sujeción para niños mejorado. Para registrar su producto, visite: www.nunababy.com Haga clic en el enlace “Registrar Equipo” en la página de inicio. Garantía Hemos diseñado a propósito nuestros productos de alta calidad para que puedan crecer tanto con su hijo como con su familia. Como respaldamos nuestros productos, nuestros artículos están cubiertos por una garantía a medida para cada producto, a partir de la fecha en la que fue adquirido. Tenga preparada la prueba de compra, el número de modelo y la fecha de fabricación cuando se ponga en contacto con nosotros. Para obtener información acerca de la garantía, visite: www.nunababy.com Haga clic en el enlace “Garantía” en la página de inicio. Contacto Para obtener información sobre piezas de repuesto y servicio técnico, o para resolver dudas acerca de la garantía adicional, póngase en contacto con nuestro departamento de atención al cliente. [e-mail] www.nunababy.com Requisitos de los niños para su uso Este producto es apto para su uso con niños que cumplan los siguientes requisitos: Figura de la instalación Apto paraAltura del niño: 40-85 cm/ Peso del niño: ≤ 13 kg(aprox. 1,5 años o menores de esa edad).

1 - Este es un sistema de sujeción para niños mejorado “i-Size”. Está

aprobado conforme a la Norma UN nº 129, para el uso en vehículos compatibles con posiciones de sentado i-Size, tal y como indican los fabricantes de vehículos en los manuales de usuario del vehículo.

2 - En caso de duda, consulte al fabricante o al distribuidor del dispositivo

de sujeción para niños mejorado.

3 - El sistema de sujeción para niños ARRA next es compatible con la base

BASE next y ARRA base. Consulte el manual de instrucciones de ARRA base para obtener información sobre la instalación de la base ARRA.7271 Instrucciones de ARRA next Instrucciones de ARRA next

ADVERTENCIA Si no sigue las advertencias e instrucciones que se exponen a continuación, podría provocar graves lesiones o, incluso, la muerte. Los elementos rígidos y las piezas de plástico de un sistema de sujeción para niños se deben colocar e instalar de manera que no puedan quedar atrapados por un asiento móvil o en una puerta del vehículo. NO use los sistemas de sujeción para niños mejorados con orientación hacia atrás en asientos donde haya un airbag frontal activo instalado. Para utilizar este dispositivo de sujeción para niños mejorado de acuerdo con la norma n.º 129 de la ONU, el niño deberá cumplir los siguientes requisitos: Altura del niño: 40-85 cm/Peso del niño ≤ 13 kg (1,5 años aproximadamente o más pequeño). Cualquier pata de soporte debe estar en contacto con el suelo del vehículo y las correas que sujetan al niño deben ajustarse al cuerpo de este. Las correas no debe estar retorcidas. Este dispositivo de sujeción para niños mejorado se debe reemplazar si ha estado sometido a tensiones violentas en un accidente. Un accidente puede causar daños no visibles en dichos elementos. Considere el peligro de realizar alteraciones o modificaciones al dispositivo sin la aprobación de la autoridad competente y el peligro de no seguir estrictamente las instrucciones de instalación facilitadas por el fabricante del dispositivo de sujeción para niños mejorado. Mantenga el dispositivo de sujeción para niños mejorado alejado de la luz directa del sol ya que, si no lo hace, podría alcanzar temperaturas demasiado altas para la piel de su hijo. Toque siempre el dispositivo de sujeción para niños mejorado antes de colocar al niño en él. No deje a los niños sin supervisión en el sistema de sujeción para niños mejorado. Sujete correctamente el equipaje y cualquier otro objeto susceptible de provocar lesiones en caso de colisión. No utilice el sistema de sujeción para niños mejorado sin el acolchado. El acolchado no deberá sustituirse por uno que no esté recomendado por el fabricante, ya que el acolchado constituye una parte esencial del funcionamiento del dispositivo de sujeción. Las instrucciones deben conservarse en el sistema de sujeción para niños mejorado durante su período de vida útil. Para un sistema de sujeción para niños mejorado i-Size, el usuario también deberá consultar el manual del fabricante del vehículo.7473 Instrucciones de ARRA next Instrucciones de ARRA next

Lista de piezas Asegúrese de que están disponibles todas las piezas antes de montar el producto. Si alguna pieza falta, póngase en contacto con Nuna. No se necesita ninguna herramienta para el montaje. 1 Asa 2 Capota 3 Compartimiento de almacenamiento del manual de instrucciones (entre la almohadilla del asiento y el plástico) 4 Acolchado del asiento 5 Accesorio para niños pequeños 6 Botón de ajuste de la cincha 7 Cincha de ajuste 8 Protector del arnés de los hombros 9 Botón de desbloqueo del cochecito 10 Protector del arnés para la entrepierna 11 Conectores de arnés 12 Hebilla 13 Botón de ajuste del manillar 14 Botón de ajuste del respaldo 15 Guías ISOFIX 16 Botón de desbloqueo 17 Pata de carga 18 Botón de ajuste de la pata de carga 19 Conector ISOFIX 20 Botón giratorio del portabebés 21 Compartimento de almacenamiento del manual de instrucciones 22 Botón de ajuste ISOFIX

Uso del producto Consideraciones acerca de la instalación Este dispositivo de sujeción para niños mejorado está diseñado para asientos de vehículos con puntos de anclaje ISOFIX i-Size con la base. (1) NO use los sistemas de sujeción para niños mejorados con orientación hacia atrás en asientos donde haya un airbag frontal activo instalado. (2) Si lo hace, podrían producirse lesiones graves o, incluso, la muerte. Consulte el manual de usuario del vehículo para obtener más información. NO instale este dispositivo de sujeción para niños mejorado en asientos de vehículo cuya posición esté orientada hacia un lado o hacia atrás con respecto a la dirección de conducción del vehículo. Consulte el manual del propietario del vehículo para conocer las posiciones de instalación recomendadas o sugeridas. (3) Le recomendamos que instale este dispositivo de sujeción para niños mejorado en los asientos traseros. (4) NO instale este dispositivo de sujeción para niños mejorado en asientos de vehículo móviles durante la instalación. Ajuste del asa

1 - El asa de la silla para niños mejorada se puede ajustar en 2 posiciones.

(5) Posición transportar en el vehículo, a mano o en el cochecito. (5)-1 Posición de silla para bebé. (5)-2

2 - Para ajustar el asa, presione sus botones de ajuste situados en ambos

lados para desbloquearlo (6)-1, y a continuación, mueva el asa a cualquiera de las 2 posiciones hasta que oiga un clic. (6)-2 Instalación de la base

1 - Acople las guías ISOFIX en las barras de anclaje ISOFIX del vehículo

(consulte el manual del propietario del vehículo). (7) Las guías ISOFIX pueden proteger la superficie del asiento del vehículo contra roturas. También sirven para guiar los conectores ISOFIX.

2 - Extienda la pata de carga desde el compartimento de almacenamiento.

3 - Extienda los conectores ISOFIX presionando el botón de desbloqueo

mientras tira del conector. (9)

4 - Pulse el botón de ajuste ISOFIX para guardar los conectores ISOFIX.

Alinee los conectores ISOFIX con las guías ISOFIX y, a continuación, introduzca ambos conectores ISOFIX en los puntos de anclaje ISOFIX hasta que escuche un clic. (10) Asegúrese de que ambos conectores ISOFIX queden firmemente sujetos a las barras de anclaje ISOFIX del vehículo. Deberá escuchar dos clics y los colores de los indicadores de ambos conectores ISOFIX deberán aparecer completamente en verde. (10)-1 Para asegurarse de que la base está instalada de forma segura, tire de ambos conectores ISOFIX.

5 - Una vez colocada la base en el asiento del vehículo, extienda la pata

de carga hasta el suelo (11). Cuando la pata de carga esté instalada correctamente, el indicador de la pata de carga se mostrará en color verde. Se mostrará en color rojo cuando se instale incorrectamente. (11)-2 La pata de carga tiene varias posiciones. Cuando el indicador de la pata de carga aparece en rojo significa que la posición de la pata de carga no es correcta. Asegúrese de que la pata de carga esté totalmente en contacto con el suelo del vehículo. Apriete el botón de ajuste de la pata de carga y, a continuación, acorte la pata de carga tirando de ella hacia arriba. (11)-1 La base montada completamente aparece en la figura (12). Los conectores ISOFIX se deben fijar y bloquear en los puntos de anclaje ISOFIX. (12)-1 La pata de carga debe estar correctamente instalada con el indicador en verde. (12)-2 Acoplar el portabebés a la base

1 - Empuje el módulo de sujeción para niños hacia abajo dentro de la base

(13), si el portabebés está sujeto, el indicador del armazón aparecerá en verde. (14) Compruebe que el portabebés esté bloqueado en la base tirando del manillar hacia arriba.

2 - Presione nuevamente el botón de ajuste ISOFIX y empuje la base

hacia atrás hasta que entre en contacto con el respaldo del asiento del vehículo. (15)7877 Instrucciones de ARRA next Instrucciones de ARRA next

3 - Para liberar el portabebés, apriete el botón de desbloqueo del

portabebés (16)-1 y, a continuación, levante este. (16)-2 Desinstalar la base

1 - Para retirar la base, pulse primero el botón de desbloqueo secundario

(17)-1 y después el botón (17)-2 de los conectores ISOFIX antes de quitar la base del asiento del vehículo. (17)

2 - Para el transporte, pulse el botón de ajuste de ISOFIX y mueva los

conectores ISOFIX hacia atrás en la posición de almacenamiento. (18) Ajuste de la altura de los arneses de los hombros y del reposacabezas Compruebe que las correas de los arneses de los hombros estén colocadas a una altura adecuada. Elija la altura adecuada del arnés de los hombros. Las correas de los arneses de los hombros deberán estar a una altura lo más cerca posible de los hombros de su hijo (19), pero sin sobrepasar la línea de los hombros. (20) Si las correas de los arneses de los hombros no están a la altura adecuada, el niño podría salir despedido del dispositivo de sujeción para niños mejorado en caso de accidente. Tire de la palanca de ajuste del reposacabezas (21) al mismo tiempo que tira hacia arriba o hacia abajo del reposacabezas hasta que quede fijado en una de las 10 posiciones. Las posiciones del reposacabezas se indican en (22). Ajuste del respaldo El respaldo puede colocarse en 3 ángulos. Presione el botón de ajuste del respaldo para elevar o bajar dicho respaldo. (23)(24) Le recomendamos que utilice el accesorio para niños pequeños cuando el bebé tenga menos de 60 cm de altura y hasta que dicho accesorio se le quede pequeño. Asegurar al niño

1 - Pulse el botón de giro para girar y facilitar la carga y descarga lateral del

2 - Uso del accesorio para niños pequeños.

Después de colocar al niño en el dispositivo de sujeción para niños mejorado, compruebe si los arneses de los hombros están a una altura adecuada.

3 - Mientras presiona el botón de ajuste de la cincha, tire totalmente de las

dos correas de arneses de los hombros del dispositivo de sujeción para niños mejorado. (26)

4 - Desbloquee la hebilla pulsando el botón rojo. (27)

5 - Coloque al niño en el dispositivo de sujeción para niños mejorado y

bloquee la hebilla. (28)(29)

6 - Apriete las correas de los arneses de los hombros tirando de la cincha de

ajuste. (30) Asegúrese de que el espacio entre el niño y las correas de los arneses de los hombros sea el del grosor de una mano más o menos. Capota

1 - Para ensamblar el capazo, ajústelo a la parte trasera del asiento. (31)

2 - Para abrir la capota, tire de ella hacia adelante; para cerrarla, empújela

3 - La ventana de la capota se puede abrir para que haya ventilación. (33)8079

Desmontaje y montaje del acolchado consulte las imágenes (34)-(45) Para volver a instalar el acolchado, siga los pasos mencionados en sentido contrario. Limpieza y mantenimiento Limpie la estructura, las piezas de plástico y el tejido con un paño húmedo, pero no utilice productos abrasivos ni lejía. No utilice lubricantes con silicona ya que atraerán la suciedad. Para garantizar un uso duradero, limpie este producto con un paño suave y absorbente después de usarlo en un día lluvioso. Consulte las etiquetas de cuidados cosidas al acolchado para conocer las instrucciones de lavado y secado. Es normal que la tela se decolore debido a la luz del sol, y se desgaste y se rompa después de un largo periodo de uso, incluso si se utiliza de una forma normal. Por razones de seguridad, utilice únicamente piezas originales de Nuna. Compruebe periódicamente que todo funciona correctamente. Si falta alguna pieza o si alguna de ellas está rota o desgastada, deje de utilizar este producto. NUNA International B.V. Nuna y todos los logotipos asociados son marcas comerciales.8281 Instruções para ARRA next Instruções para ARRA next

lateralmente de forma fácil. (25)
