NÁVOD K OBSLUZE Arra next Nuna

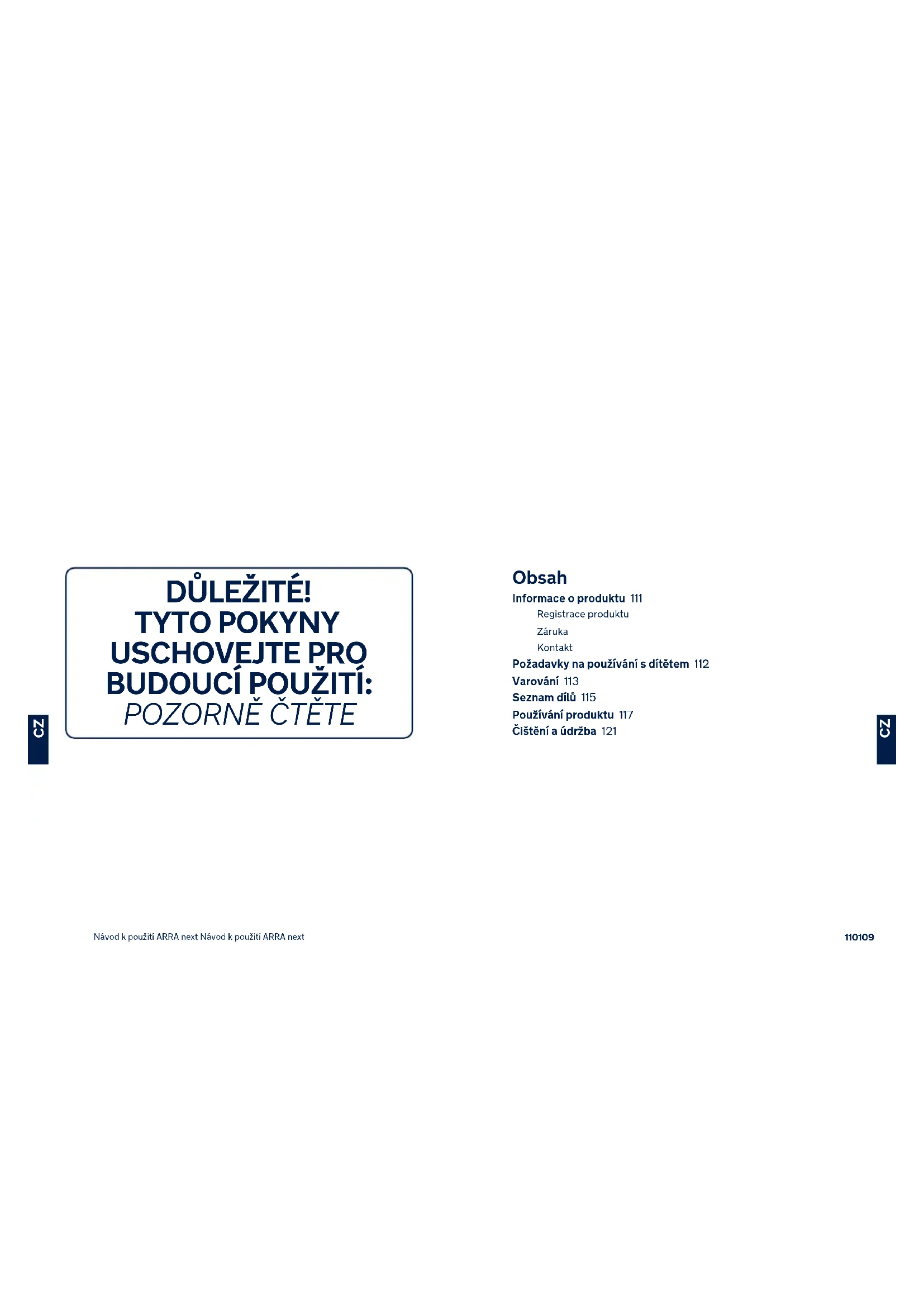

Obsah Informace o produktu 111 Registrace produktu Záruka Kontakt Požadavky na používání s dítětem 112 Varování 113 Seznam dílů 115 Používání produktu 117 Čištění a údržba 121112111 Návod k použití ARRA next Návod k použití ARRA next

Informace o produktu Číslo modelu: _________________________________________________________________________________________________________________________________ Datum výroby:________________________________________________________________________________________________________________________________ Registrace produktu Vyplňte výše uvedené informace. Číslo modelu a datum výroby jsou uvedeny na zadní a dolní části tohoto zdokonaleného dětského zádržného systému a základny. Svůj produkt můžete zaregistrovat na webu: www.nunababy.com Klikněte na odkaz „Převod rejstříku“ na domovské stránce. Záruka Naše vysoce kvalitní produkty jsou navrženy tak, aby mohly růst s vaším dítětem i s vaší rodinou. Protože si za svým produktem stojíme, vztahuje se na něj individuální záruka na produkt, která začíná platit dnem jeho zakoupení. Než nás budete kontaktovat, připravte si doklad o zakoupení, číslo modelu a datum výroby. Informace o záruce najdete na webu: www.nunababy.com Klikněte na odkaz „Záruka“ na domovské stránce. Kontakt V případě náhradních dílů, servisu nebo dalších dotazů k záruce kontaktujte prosím naše oddělení zákaznického servisu. [e-mail] www.nunababy.com Požadavky na používání s dítětem Tento produkt je vhodný pro děti, které splňují následující požadavky: Obrázek instalace Vhodné proVýška dítěte 40 – 85 cm/ hmotnost dítěte ≤ 13 kg(přibližně do 1,5 roku)

1 - Toto je zdokonalený dětský zádržný systém „i-Size“. Byl schválen v

souladu s předpisem OSN č. 129 pro používání na místech k sezení vozu, která jsou kompatibilní se standardem i-Size, jak je uvedeno výrobcem vozu v návodu na použití vozu.

2 - Pokud si nebudete jisti, obraťte se na výrobce nebo prodejce tohoto

zdokonaleného dětského zádržného systému.

3 - Dětskou autosedačku ARRA next lze používat se základnou BASE next /

ARRA. Pokyny pro instalaci základny ARRA najdete v návodu k použití základny ARRA.114113 Návod k použití ARRA next Návod k použití ARRA next

VAROVÁNÍ Nerespektování těchto varování a pokynů může vést k vážnému poranění nebo úmrtí. Pevné předměty a plastové části vylepšené dětské autosedačky byly umístěny a instalovány tak, aby nemohly být zachyceny pohyblivým sedadlem nebo dveřmi vozidla. NEPOUŽÍVEJTE vylepšené dětské autosedačky v orientaci proti směru jízdy na sedadlech, na kterých je nainstalován aktivní čelní airbag. Aby bylo možné používat tuto dětskou autosedačku v souladu s předpisem OSN č. 129, musí vaše dítě splňovat následující požadavky. Výška dítěte 40 – 85 cm/hmotnost dítěte ≤ 13 kg/ (přibližně do 1,5 roku) Opěrná noha se musí dotýkat podlahy vozidla. Všechny popruhy zajišťující dítě musí být nastaveny podle jeho těla. Popruhy nesmí být zkroucené. Pokud byla tato vylepšená dětská autosedačka vystavena nadměrnému pnutí při dopravní nehodě, musí být vyměněna. Při dopravní nehodě může dojít ke skrytému poškození. Zvažte nebezpečí, které s sebou nesou jakékoli úpravy nebo doplňky tohoto zařízení, které nebyly schváleny kompetentním orgánem. Dále zvažte nebezpečí, které vyplývá z nedodržení pokynů pro instalaci od výrobce této vylepšené dětské autosedačky. Tuto vylepšenou dětskou autosedačku uchovávejte mimo přímé sluneční světlo. V opačném případě bude příliš horká pro pokožku dítěte. Před umístěním dítěte vždy dotykem zkontrolujte teplotu vylepšené dětské autosedačky. Neponechávejte děti ve vylepšené dětské autosedačce bez dozoru. Veškerá zavazadla nebo jiné předměty, které v případě nehody mohou způsobit zranění, musí být řádně zajištěny. Tuto vylepšenou dětskou autosedačku nelze používat bez látkových potahů. Látkové potahy smí být nahrazeny pouze podle doporučení výrobce, protože se nedílnou částí podílejí na účinnosti autosedačky. Pokyny je třeba uchovávat ve vylepšené dětské autosedačce po celou dobu používání. V případě vylepšené dětské autosedačky i-Size musí uživatel rovněž dodržovat pokyny výrobce uvedené v návodu na používání vozu.116115 Návod k použití ARRA next Návod k použití ARRA next

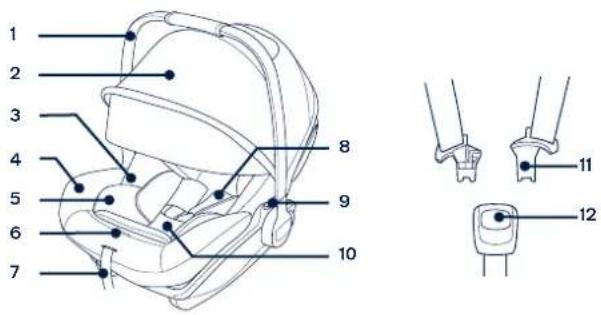

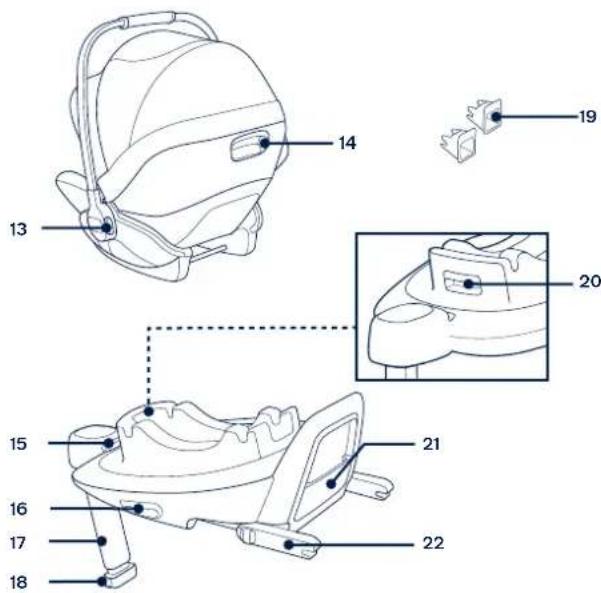

Seznam dílů Před instalací se prosím ujistěte, že žádná část sestavy nechybí. Pokud některá část chybí, kontaktujte společnost Nuna. K sestavení nejsou zapotřebí žádné nástroje. 1 Rukojeť 2 Stříška 3 Přihrádka na návod (mezi vložkou sedačky a plastem) 4 Vložka sedačky 5 Novorozenecká vložka 6 Tlačítko nastavení postroje 7 Pás nastavení délky postroje 8 Vložky ramenního postroje 9 Uvolňovací tlačítko uchycení ke kočárku 10 Kryt postroje přes rozkrok 11 Konektor postroje 12 Přezka 13 Tlačítko nastavení držadla 14 Tlačítko nastavení opěráku 15 Vodítka ISOFIX 16 Uvolňovací tlačítko 17 Opěrná noha 18 Tlačítko nastavení opěrné nohy 19 Konektor ISOFIX 20 Otočný knoflík nosítka pro malé děti 21 Přihrádka na návod 22 Tlačítko nastavení ISOFIX

Návod k použití ARRA next Návod k použití ARRA next

Používání produktu Upozornění k instalaci Tento zdokonalený dětský zádržný systém je vhodný pro sedadla vozů s body ukotvení i-Size ISOFIX se základnou. (1) NEPOUŽÍVEJTE zdokonalené dětské zádržné systémy v orientaci proti směru jízdy na sedadlech, na kterých je nainstalován aktivní čelní airbag. (2) Mohlo by dojít k úmrtí nebo k vážnému zranění. Vyhledejte další informace v návodu na používání automobilu. NEINSTALUJTE tuto zdokonalenou dětskou autosedačku na sedadla vozu, která směřují do strany nebo dozadu vzhledem ke směru pohybu vozu. Informace o doporučených instalačních pozicích najdete v návodu pro uživatele vozu. (3) Doporučujeme nainstalovat tuto vylepšenou dětskou autosedačku na zadní sedadlo vozu. (4) NEINSTALUJTE tuto zdokonalenou dětskou autosedačku na sedadla vozidla, která se během instalace pohybují. Nastavení rukojeti

1 - Rukojeť tohoto zdokonaleného dětského zádržného systému lze nastavit

do 2 poloh. (5) Poloha pro umístění ve voze, pro přenášení v ruce nebo pro převážení na kočárku. (5)-1 Poloha pro dětskou židli. (5)-2

2 - Chcete-li nastavit rukojeť, uvolněte ji stisknutím knoflíků na obou

stranách (6)-1 a potom natočte rukojeť tak, aby zacvakla v některé ze 2 poloh. (6)-2 Instalace základny

1 - Nasaďte vodítka ISOFIX na kotevní úchyty ISOFIX vozidla (viz návod k

používání vozu). (7) Vodítka ISOFIX chrání potah sedadel před potrháním. Rovněž mohou vést konektory ISOFIX.

2 - Vyklopte opěrnou nohu z úložného prostoru. (8)

3 - Vysuňte konektory ISOFIX: stiskněte tlačítko nastavení ISOFIX a zároveň

zatáhněte za konektor. (9)

4 - Stiskněte nastavovací tlačítko ISOFIX a nastavte konektory ISOFIX.

Zorientujte konektory ISOFIX s vodítky ISOFIX a potom zacvakněte oba konektory ISOFIX do kotvicích bodů ISOFIX. (10) Ujistěte se, že jsou oba konektory ISOFIX pevně uchyceny k příslušným kotevním úchytům ISOFIX vozidla. Při správném uchycení se musí ozvat dvě cvaknutí a indikátory na obou konektorech ISOFIX musí být zcela zelené. (10)-1 Zatažením za oba konektory ISOFIX zkontrolujte, zda je základna řádně nainstalována.

5 - Umístěte základnu na sedadlo vozidla a vysuňte opěrnou nohu k podlaze

(11). Když je indikátor opěrné nohy zelený, znamená to, že opěrná noha je nainstalována správně. Červená znamená, že není nainstalována správně. (11)-2 Opěrná noha má několik pozic. Když je indikátor opěrné nohy červený, znamená to, že se opěrná noha nachází v nesprávné pozici. Opěrná noha musí být v plném kontaktu v podlahou vozidla. Stiskněte uvolňovací tlačítko opěrné nohy a potom nohu zkraťte směrem nahoru. (11)-1 Kompletně sestavená základna je zobrazena pod číslem (12). Konektory ISOFIX musí být připevněny a zajištěny na kotvicích bodech ISOFIX. (12)-1 Opěrná noha musí být nainstalována správně se zeleným indikátorem. (12)-2 Připevnění nosítka pro malé děti k základně

1 - Zatlačte nosítko pro malé děti do základny (13). Pokud je nosítko pro

malé děti bezpečně nainstalováno, indikátor autosedačky je zelený. (14) Zatažením za držadlo směrem nahoru zkontrolujte, zda je nosítko pro malé děti zajištěno v základně.

2 - Stiskněte tlačítko nastavení ISOFIX a zároveň zatlačte základnu dozadu

tak, aby se dotýkala opěráku sedadla vozu. (15)

3 - Chcete-li nosítko pro malé děti sejmout, sevřete tlačítko pro uvolnění

nosítka pro malé děti (16)-1 a a potom zvedněte nosítko. (16)-2120119 Návod k použití ARRA next Návod k použití ARRA next

Odinstalování základny

1 - Chcete-li základnu odinstalovat, nejdříve stiskněte tlačítko sekundárního

zámku (17)-1 a potom tlačítko (17)-2 na konektorech ISOFIX. Potom sejměte základnu ze sedadla vozu. (17)

2 - Pro převážení stiskněte tlačítko nastavení ISOFIX a zasuňte konektory

ISOFIX zpět do úložné polohy. (18) Výškové nastavení pro hlavovou opěrku a ramenní pásy Zkontrolujte, zda jsou popruhy ramenního postroje ve správné výšce. Zvolte správnou výšku ramenního postroje. Nastavení popruhů ramenního postroje musí co nejvíce odpovídat ramenům dítěte (19), ale nesmí přesahovat rovinu ramen. (20) Pokud nejsou popruhy ramenního postroje nastaveny do správné výšky, při autonehodě může být dítě vystřeleno z této zdokonalené dětské autosedačky. Zatáhněte za páčku pro nastavení výšky (21) a zároveň ji zatáhněte nahoru nebo dolů, dokud nezapadne do jedné ze 10 pozic. Pozice hlavové opěrky jsou uvedeny na obrázku (22). Nastavení opěráku K dispozici jsou 3 polohy opěráku. Stiskněte tlačítko nastavení opěráku a zvedněte nebo spusťte opěrák. (23) (24) Zajištění dítěte

1 - Stisknutí otočného tlačítka zaměňte stranu pro snazší vkládání/vyjímání

2 - Použití vložky pro novorozence.

Doporučujeme používat vložku pro novorozence pro dítě do 60 cm a dokud z vložky nevyroste. Po vložení dítěte do zdokonaleného dětského zádržného systému zkontrolujte, zda jsou popruhy ramenního postroje nastaveny ve správné výšce.

3 - Stiskněte a podržte tlačítko nastavení postroje a zcela vytáhněte oba

pásy ramenního postroje zdokonalené dětské autosedačky. (26)

4 - Stisknutím červeného tlačítka uvolněte přezku postroje. (27)

5 - Vložte dítě do zdokonaleného dětského zádržného systému a zapněte

6 - Zatažením za popruhy ramenního postroje utáhněte ramenní popruhy.

(30) Zajistěte, aby mezi dítětem a popruhy ramenního postroje byl prostor přibližně na tloušťku jedné ruky. Stříška

1 - Chcete-li rozevřít stříšku, připněte ji k zadní části sedačky. (31)

2 - Chcete-li otevřít stříšku, vysuňte ji směrem k přední části sedačky.

Chcete-li stříšku složit, zatlačte ji zpět. (32)

3 - Okénko ve stříšce lze otevřít pro zajištění větrání. (33)

Sejmutí a montáž látkových částí viz obrázky (34)-(45) Při nasazování látkových částí postupujte podle výše uvedených kroků v opačném pořadí.122121 Návod k použití ARRA next Návod k použití ARRA next

Čištění a údržba Rám, plastové části a potah můžete čistit vlhkým hadříkem. Nepoužívejte abrazivní prostředky ani bělidlo. Nepoužívejte silikonová maziva, která přitahují prach a nečistoty. Aby byla zajištěna dlouhá životnost, po používání v deštivém počasí otřete kočárek měkkým savým hadříkem. Pokyny pro praní a sušení jsou uvedeny na štítcích s pokyny pro péči a údržbu, které jsou připevněny na textilních částech. Je normální, že barva potahu časem vybledne a opotřebuje se v důsledku praní a/nebo slunečního záření, a to i při běžném používání. Z bezpečnostních důvodů používejte pouze originální díly Nuna. Pravidelně kontrolujte, zda vše funguje správně. Pokud se některá část nosítka roztrhne, praskne nebo se ztratí, přestaňte produkt používat. NUNA International B.V. Nuna a veškerá přidružená loga jsou obchodní známky.124123 Pokyny k výrobku ARRA next Pokyny k výrobku ARRA next
