NÁVOD K OBSLUZE Base next Nuna

Návod k použití BASE next Návod k použití BASE next Obsah Informace o produktu 67 Registrace produktu Záruka Kontakt Varování 68 Seznam dílů 69 Sestavení produktu 70 Sestavení produktu 70 DŮLEŽITÉ!

Návod k použití BASE next Návod k použití BASE next Informace o produktu Číslo modelu: ____________________________________________________________________________________________________________ Datum výroby:___________________________________________________________________________________________________________ Registrace produktu Vyplňte prosím výše uvedené informace. Číslo modelu a datum výroby jsou uvedeny na dolní straně autosedačky BASE next. Tento produkt můžete zaregistrovat na webu: www.nunababy.com Klikněte na odkaz „Register Gear“ (Registrace vybavení) na domovské stránce. Záruka Naše vysoce kvalitní produkty jsou navrženy tak, aby mohly růst s vaším dítětem i s vaší rodinou. Protože si za svým produktem stojíme, vztahuje se na něj individuální záruka na produkt, která začíná platit dnem jeho zakoupení. Než nás budete kontaktovat, připravte si doklad o zakoupení, číslo modelu a datum výroby. Informace o záruce najdete na webu: www.nunababy.com Klikněte na odkaz „Záruka“ na domovské stránce. Kontakt V případě náhradních dílů, servisu nebo dalších dotazů k záruce kontaktujte prosím naše oddělení zákaznického servisu. [e-mail] www.nunababy.com VAROVÁNÍ Nedodržení těchto varování a pokynů může vést k vážnému zranění nebo smrti. Aby bylo vaše dítě správně chráněno, je důležité používat a nainstalovat BASE next podle pokynů uvedených v tomto návodu. BASE next je kompatibilní s PIPA next* / ARRA next / TODL next / CARI next. *Pro použití s PIPA next zkontrolujte, zda se na spodní straně skořepiny nachází následující značka modulu. Tyto krátké pokyny jsou pouze orientační. Aby byla zajištěna maximální ochrana a kompletní informovanost, je zcela nezbytné pozorně si přečíst a dodržovat návod na použití autosedačky: Pokyny pro instalaci PIPA next najdete v návodu k použití PIPA next. Pokyny pro instalaci ARRA next najdete v návodu k použití ARRA next. Pokyny pro instalaci TODL next najdete v návodu k použití TODL next. Pokyny pro instalaci CARI next najdete v návodu k použití CARI next. PIPA next40cm-83cm /≤13kg PIPA next + BASE nextR129-0305497069

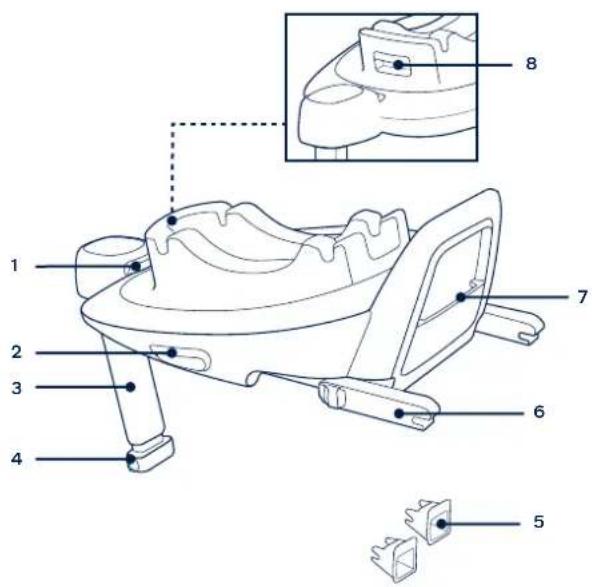

Návod k použití BASE next Návod k použití BASE next Seznam dílů Před sestavením se ujistěte, že nechybí žádné součásti. V případě, že některá součást chybí, kontaktujte prodejce. K sestavení nejsou zapotřebí žádné nástroje. 1 Tlačítko nastavení ISOFIX 2 Indikátor odjištěné dětské autosedačky 3 Opěrná noha 4 Tlačítko nastavení opěrné nohy 5 Vodítka ISOFIX 6 Konektor ISOFIX 7 Přihrádka na návod 8 Otočný knoflík nosítka pro malé děti

Sestavení produktu Upozornění k instalaci Tato vylepšená dětská autosedačka je vhodná pouze pro automobilová sedadla, která jsou vybavená ukotvovacími oky ISOFIX. (1) NEINSTALUJTE tuto vylepšenou dětskou autosedačku na sedadla vozu, která směřují do strany nebo dozadu vzhledem ke směru pohybu vozu. (2) Používání produktu Instalace základny

1 - Připevněte vodítka ISOFIX k ukotvovacím okům ISOFIX ve voze

(viz návod k používání vozu). (3) Vodítka ISOFIX chrání potah sedadel před potrháním. Rovněž mohou vést konektory ISOFIX.

2 - Vyklopte opěrnou nohu z úložného prostoru. (4)

3 - Stiskněte tlačítko nastavení ISOFIX a zároveň vytáhněte konektory

4 - Stiskněte tlačítko nastavení ISOFIX a nastavte konektory ISOFIX.

Zorientujte konektory ISOFIX s vodítky ISOFIX a potom zacvakněte oba konektory ISOFIX do ukotvovacích ok ISOFIX. (6) Ujistěte se, že jsou oba konektory ISOFIX pevně uchyceny k příslušným ukotvovacím okům ISOFIX. Při správném uchycení se musí ozvat dvě cvaknutí a indikátory na obou konektorech ISOFIX musí být zcela zelené. (6)-1 Zatažením za oba konektory ISOFIX zkontrolujte, zda je základna řádně nainstalována.

5 - Umístěte základnu na sedadlo vozidla a vysuňte opěrnou nohu k podlaze

(7). Když je indikátor opěrné nohy zelený, znamená to, že opěrná noha je nainstalována správně. Červená znamená, že není nainstalována správně. (7)-2 Opěrná noha má několik pozic. Když je indikátor opěrné nohy červený, znamená to, že se opěrná noha nachází v nesprávné pozici. Opěrná noha musí být v plném kontaktu v podlahou vozidla.7271

Návod k použití BASE next Návod k použití BASE next Stiskněte uvolňovací tlačítko opěrné nohy a potom nohu zkraťte směrem nahoru. (7)-1 Kompletně sestavená základna je zobrazena pod číslem (8). Konektory ISOFIX musí být připevněny a zajištěny do ukotvovacích ok ISOFIX. (8)-1 Opěrná noha musí být nainstalována správně se zeleným indikátorem. (8)-2 Připevnění nosítka pro malé děti k základně

1 - Zatlačte vylepšenou dětskou autosedačku do základny (9), pokud je

vylepšená autosedačka bezpečně nainstalována, indikátor zajištěné autosedačky bude zelený. (10) Zatažením za držadlo směrem nahoru zkontrolujte, zda je nosítko pro malé děti zajištěno v základně.

2 - Stiskněte tlačítko nastavení ISOFIX a zároveň zatlačte základnu dozadu

tak, aby se dotýkala opěráku sedadla vozu. (11)

3 - Stisknutí a podržením otočného tlačítka zaměňte stranu pro snazší

vkládání/vyjímání dítěte. (12)

4 - Chcete-li nosítko pro malé děti sejmout, sevřete tlačítko pro uvolnění

nosítka pro malé děti (13)-1 a potom zvedněte nosítko. (13)-2 Odinstalování základny

1 - Chcete-li sejmout základnu, nejdříve stiskněte tlačítko sekundárního

zámku (14)-1 a potom tlačítko (14)-2 na konektorech ISOFIX. Potom sejměte základnu ze sedadla vozu. (14)

2 - Pro převážení stiskněte tlačítko nastavení ISOFIX a zasuňte konektory
