BRUKSANVISNING Arra Nuna

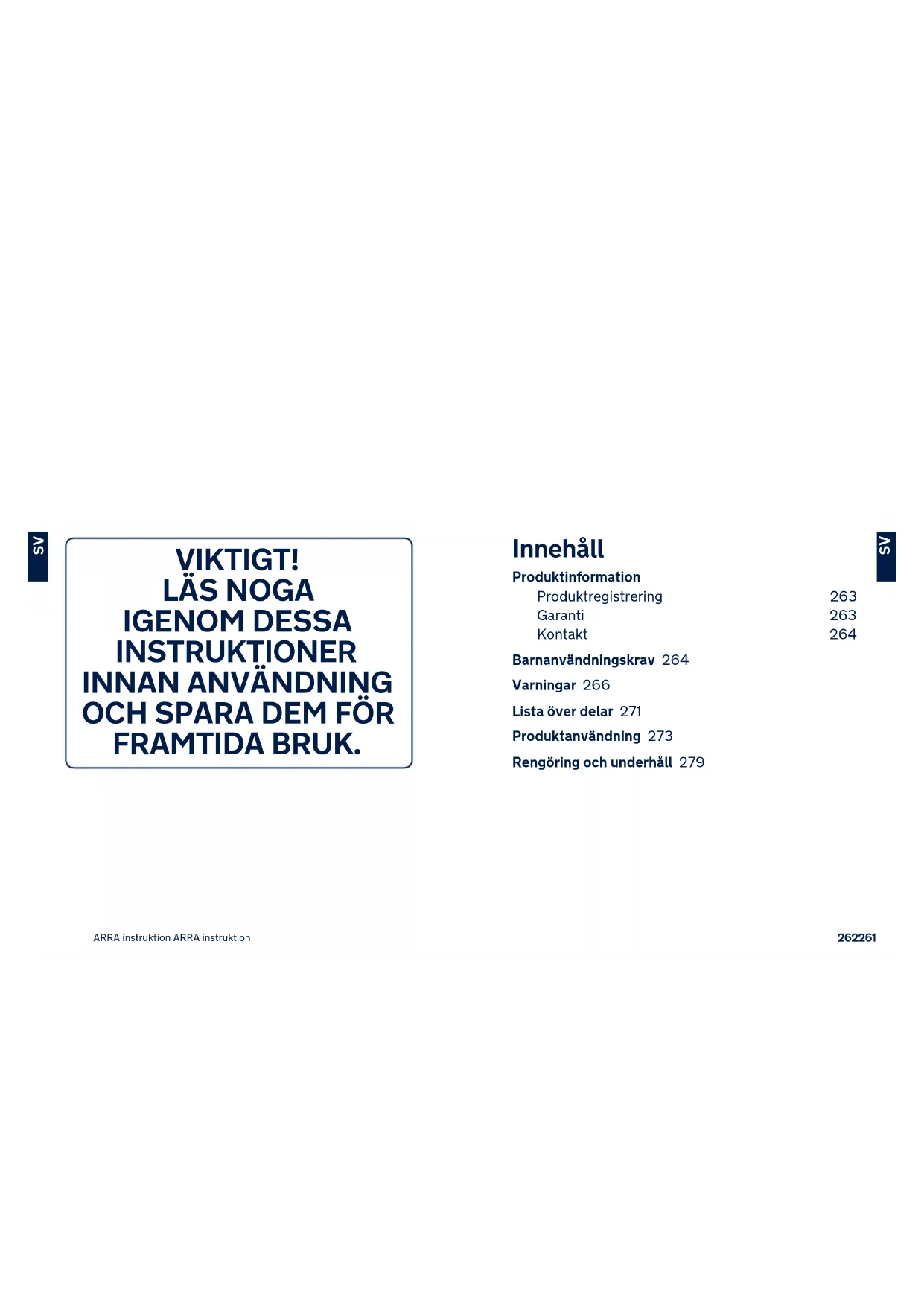

Innehåll Produktinformation Produktregistrering 263 Garanti 263 Kontakt 264 Barnanvändningskrav 264 Varningar 266 Lista över delar 271 Produktanvändning 273 Rengöring och underhåll 279 VIKTIGT﹗

Kontakt För reservdelar, service eller ytterligare garantifrågor, kontakta vår kundtjänstavdelning [e-mail] www.nunababy.com Barnanvändningskrav Denna produkt är lämplig att använda för barn som uppfyller följande krav: Bild för installation Lämplig för Barnets längd 40 cm- 85 cm / barnets vikt ≤13 kg (Cirka 1,5 år eller yngre) Produktinformation Modellnummer _______________________________________________________ Tillverkningsdatum: ________________________________________________ Produktregistrering Fyll i ovanstående information. Modellnumret och tillverkningsdatum är placerade på baksidan och under den förstärkta barnvilstolen och basen. För att registrera produkten, besök: www.nunababy.com Klicka på länken “Registrera utrustning” på startsidan. Garanti Vi har avsiktligt designat våra högkvalitativa produkter så att de kan växa med både barnet och familjen. Eftersom vi står för våra produkter täck vår utrustning av en kundgaranti per produkt med början från inköpsdatumet. Ha inköpsbevis, modellnummer och tillverkningsdatum tillgängligt när du kontaktar oss. För garantiinformation besök: www.nunababy.com Klicka på länken “Garanti” på startsidan.266265ARRA instruktion ARRA instruktion

VARNINGAR Underlåtenhet att följa dessa varningar och instruktioner kan resultera i allvarlig skada eller dödsfall. Efter att ditt barn har placerats i den här förstärkta barnbilstolen måste säkerhetsbältet användas korrekt. Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade. Se till att den förstärkta barnbilstolen är installerad på ett sådant sätt att inga delar av den är i vägen för rörliga säten eller vid användning av fordonets dörrar. Innan den förstärkta bilbarnstolen bärs med händer ska det säkerställas att barnet sitter fast med barnselen och att handtaget låsts korrekt i en vertikal position. Rådfråga återförsäljaren beträffande frågor om underhåll, reparation och utbyte av delar. Korrekt installation är endast tillåten med ISOFIX anslutningar. Kontrollera regelbundet ISOFIX-styrskenorna efter smuts och rengör dem om nödvändigt. Pålitligheten kan påverkas av ansamlad smuts, damm eller matrester etc. 1 “i-Size” (Integral Universal ISOFIX Enhanced Child Restraint) är en kategori av förstärkt bilbarnstolsystem primärt designat för att användas i alla i-Size bilstolar i ett fordon.

2. I enlighet med FN:s förordning 129 är den

förstärkta bilbarnstolen med bas en universell förbättrad bilbarnstol med ISOFIX och ska monteras med ISOFIX-anslutningarna. 3 Den här förbättrade bilbarnstolen är “i-Size”. Den är godkänd i enlighet med FN:s förordning 129 för användning i i-Size-kompatibla fordonssätespositioner som fordonets tillverkare visar i fordonets bruksanvisning. 4 Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av system för förstärkt bilbarnstol rådfrågas.

För att använda den här förbättrade bilbarnstolen med ISOFIX-anslutningar i enlighet med FN:s förordning 129 måste ditt barn uppfylla följande krav. Barnets längd 40cm- 85cm / barnets vikt≤13kg; (Cirka 1,5 år eller yngre). Lämna ALDRIG ditt barn utan uppsikt i eller vid den här förstärkta bilbarnstolen. Använd ALDRIG en begagnad bilbarnstol eller en förstärkt barnbilstol som du inte känner till eftersom den kan ha strukturella skador som riskerar barnets säkerhet. Använd ALDRIG rep eller annat för att fästa den förstärkta barnbilstolen i fordonet eller för att fästa barnet i den förstärkta barnbilstolen. INGEN förstärkt bilbarnstol kan garantera ett fullständigt skydd mot personskador vid en olycka. Däremot minskar en korrekt användning av den här förstärkta bilbarnstolen risken för allvarliga personskador eller dödsfall för ditt barn. Fortsätt INTE att använda den här förstärkta bilbarnstolen om den varit med om någon typ av krock, även en som var mindre i omfattning. Byt omedelbart eftersom det kan finnas osynliga, strukturella skador från krocken. Kontrollera innan du köper den är förstärkta barnbilstolen att den kan installeras korrekt i ditt fordon. Håll förstärkta bilbarnstolen borta från solljus eftersom den i annat fall kan bli för het för barnets hud. Känn alltid på den förstärkta bilbarnstolen innan du placerar barnet i den. Ta bort denna förstärkta spädbarnstol från fordonet när den inte skall användas regelbundet. Det här förstärkta bilbarnstolsystemets mjuka delar får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom de mjuka delarna utgör en integrerad del av bilbarnstolens egenskaper. Delarna på förstärkta barnbilstolen skall inte smörjas på något sätt. Stödbenet ska ha kontakt med fordonets golv och remmarna som håller fast barnet ska justeras efter barnets kropp. Remmarna får inte vara tvinnade. För att undvika allvarliga skador eller dödsfall skall ALDRIG förstärkta bilbarnstolen placeras på upphöjda säten med barnet i den. För att undvika risken att barnet faller ur stolen skall barnet alltid använda säkerhetsselen när barnet är placerat i förstärkta bilstolen, även när den förstärkta bilbarnstolen inte är i fordonet.270269 ARRA instruktion ARRA instruktion

Använd INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns monterat en aktiv krockkudde framför. Dödsfall eller allvarliga skador kan uppstå. Se fordonets bruksanvisning för ytterligare information. Använd INTE den här förstärkta bilbarnstolen om den är skadad eller om delar saknas. Låt INTE ditt barn bära stora/för stora kläder eftersom dessa kan förhindra att barnet sitter säkert och korrekt fastspänt med axelremmarna och klykan mellan benen. Installera INTE den här förstärkta bilbarnstolen utan att följa instruktionerna i denna bruksanvisning eftersom du annars kan utsätta ditt barn för allvarliga skaderisker eller dödsfall. Lämna INTE den här förstärkta bilbarnstolen eller andra föremål utan bälte eller icke fastspända i ditt fordon. En förstärkt bilbarnstol som inte spänts fast kan kastas omkring och kan skada de som befinner sig i dess närhet vid skarpa svängar, plötsliga stopp eller kollisioner. Gör INTE några ändringar på den här förstärkta barnbilstolen och använd den inte heller tillsammans med komponenter från andra tillverkare. Placera INGA föremål inom stödbenets område framför basen. Placera INTE något annat än de rekommenderade inre kuddarna i denna förstärkta bilstol. Använd INTE andra fästpunkter än de som beskrivs i instruktionerna och som är markerade på den förstärkta bilbarnstolen. Använd INTE denna bilbarnstol utan dess mjuka material.272271 ARRA instruktion ARRA instruktion

Lista över delar Kontrollera att alla delar är tillgängliga före montering. Om någon del saknas, kontakta Nuna (se sidorna 263 och 264 för information). Inga verktyg behövs för montering. 1 Handtag 2 Sufflett 3 Förvaringsutrymme för bruksanvisning 4 Sittdyna 5 Spädbarnsinsats 6 Knapp för justering av band 7 Justeringsband 8 Axelremmar 9 Sulkyfästets frikopplingsknapp 10 Täckning grenrem 11 Selens anslutning 12 Selens spänne 13 Sidoskydd 14 Justeringsknapp för handtag 15 Knapp för justering av ryggstöd 16 ISOFIX-anslutning 17 Höljesindikator 18 Stödben 19 Justeringsknapp för stödben 20 ISOFIX- justeringsknapp 21 Frisläppningsknapp för förstärkt bilbarnstol 22 Indikator för stödben 23 ISOFIX-styrskenor274273 ARRA instruktion ARRA instruktion

1 Sidokrockskyddet kan öppnas manuellt som det visas i (5). 2 Sidokrockskyddets skärm på den motsatt fordonsdörren kan om det behövs stängas för att få mer sittplats. (6) Den sida som finns närmast fordonets utsida ska alltid vara i öppet läge.. Handtagsjustering 1 Handtaget på den förstärkta bilbarnstolen kan justeras i 2 positioner. (7) Läge för transport i bil, barnvagn eller i handen. (7)-1 Barnstolsläge. (7)-2 2 För att justera handtaget så tryck in handtagets knappar på båda sidor för att lossa det (8)-1 och rotera sedan handtaget tills det klickar på plats i något av de 2 lägena. (8)-2 Installation med bas 1 Fäst ISOFIX-styrskenorna med ISOFIX- förankringspunkterna. (9) ISOFIX-styrskenorna kan skydda bilsätets yta från att slitas ut. De kan också styra ISOFIX-anslutningarna. 2 Vik ut stödbenet från förvaringsutrymmet. (10) 3 Tryck på ISOFIX justeringsknappen för att justera ISOFIX-anslutningarna. Rikta in ISOFIX- anslutningarna mot ISOFIX-skenorna och klicka sedan i båda ISOFIX-anslutningarna i ISOFIX- förankringspunkterna. (11) Produktanvändning Installationsbekymmer Denna förstärkta bilbarnstol är lämplig för bilsäten med i-Size ISOFIX fästpunkter med basen. (1) Använd INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns monterat en aktiv krockkudde framför. (2) Dödsfall eller allvarliga skador kan uppstå. Se fordonets bruksanvisning för ytterligare information. Installera INTE denna förstärkta bilbarnstol i fordonssäten riktad åt sidan eller bakåt avseende fordonets körriktning. Se fordonets bruksanvisning för rekommenderade eller föreslagna installationspositioner. (3) Det rekommenderas att installera denna förstärkta bilbarnstol för spädbarn i baksätet. (4) Installera INTE denna förstärkta bilbarnstol på ett fordonssäte som är instabilt under installationen. Sidoskydd Kontrollera att sidoskyddet är låst i öppet läge för maximal sidokrocksäkerhet. VIKTIGT: Notera att vika ut sidokrockskyddet INTE betyder att barnet redan är tillräckligt fastsatt.276275 ARRA instruktion ARRA instruktion

Dra upp den förstärkta bilbarnstolen för att vara säker på att den är ordentligt fäst i basen. 6 Tryck på ISOFIX-justeringsknappen (16)-1 och tryck basen tillbaka mot fordonssätet tills det sitter tätt. (16)-2 7 Den förstärkta bilbarnstolen tas bort genom att den förstärkta bilbarnstolen lyfts av (17)-2 medan justeringsknappen på den förstärkta bilbarnstolen trycks. (17)-1 8 Ta bort basen genom att först trycka på den andra låsknappen (18)-1 först och sedan på knappen (18)-2 på ISOFIX-anslutningarna innan basen tas bort från fordonssätet. (18) Höjdjustering för huvudstöd och axelselen Kontrollera att axelselens remmar är inställda på rätt höjd. Välj rätt par spår axelselen enligt barnets längd. Axelselens remmar måste vara närmast barnets axlar (19), men inte över axellinjen. (20) Om remmarna till axelselen inte är på rätt höjd kanske barnet åker ut ur den förstärkta bilstolen vid en krock. Dra i huvudstödspaken (21) och dra samtidigt upp eller skjut ner huvudstödet tills det snäpper på plats i en av de 10 olika positionerna. Huvudstödets positioner visas i (22). Se till att båda ISOFIX anslutningarna sitter fast i ISOFIX förankringspunkter. Det ska uppstå två hörbara klick och indikatorernas färger på båda ISOFIX-kontakterna ska vara helt gröna. (11)-1 Kontrollera att basen sitter fast installerad genom att dra i båda ISOFIX anslutningarna. 4 Efter att basen placerats på fordonssätet, förläng stödbenet till golvet (12). När indikatorn för stödbenet visar grönt betyder att det är korrekt installerat, rött betyder att det installerats felaktigt. (12)-2 Stödbenet har flera lägen. När stödbenets indikator lyser rött betyder det att stödbenet är i fel läge. Kontrollera att stödbenet är helt i kontakt med fordonets golv. Kläm på stödbenet justeringsknapp och förkorta stödbenet uppåt. (12)-1 Den komplett monterade basen visas i (13). ISOFIX anslutningarna måste fästas och låsas på ISOFIX förankringspunkterna. (13)-1 Stödbenet måste vara installerat korrekt med grön indikator. (13)-2 5 Tryck ned den förstärkta bilbarnstolen i basen (14). Skalindikatorn blir grön när den förstärkta bilbarnstolen sitter fast ordentligt. (15)278277 ARRA instruktion ARRA instruktion

1 Medan du trycker på remmens justeringsknapp, dra helt i axelselens båda remmar på den förstärkta spädbarnstolen. (25) 2 Lossa bältesspännet på axelselen genom att trycka på den röda knappen. (26) 3 Placera barnet i den förstärkta bilbarnstolen och lås spännet. (27)(28) 4 Dra åt axelselens remmar genom att dra i justeringsbandet. (29) Se till att utrymmet mellan barnet och axelselens remmar är som tjockleken på en hand. Sufflett 1 Suffletten monteras genom att snäppa fast suffletten baktill på sätet. (30) 2 För att öppna suffletten, dra suffletten framåt och för att stänga suffletten, skjut den bakåt. (31) 3 Sufflettens fönster kan öppnas för ventilation. (32) Borttagning och montering av mjuka delar se bilderna (33)-(34) För att återmontera mjuka delar, utför de ovannämnda stegen i omvänd ordning. Justering av ryggstöd Det finns 3 vinklar för ryggstödet. Tryck på ryggstödet justeringsknapp för att höja eller sänka ryggstödet. (23)(24) Spänna fast barnet Använd spädbarnsinsats Vi rekommenderar att insatsen används när barnet är under 60 cm eller tills de växt ur insatsen. Efter att barnet placerats i den förstärkta bilbarnstolen, kontrollera att axelselens remmar sitter på korrekt höjd.280279 ARRA instruktion ARRA instruktion

Rengöring och underhåll Rengör ram, plast- och tygdelar med en fuktig trasa men använd inte slipmedel eller blekmedel. Använd inte silikonsmörjmedel eftersom de kan dra åt sig smuts och fett. För att säkerställa att långvarig användning, torka av produkten med en mjuk absorberande trasa efter användning i regnigt väder. Se skötseletiketterna på mjuka delar för information om tvätt och torkning. Det är normalt att tyget färgas av solljus och visar slitage efter lång tids användning, även vid normal användning. Av säkerhetsskäl, använd endast Nuna-delar. Kontrollera regelbundet att allt fungerar korrekt. Om någon del är sliten, trasig eller saknas, sluta att använda produkten. NUNA International B.V. Nuna och alla associerade logotyper är varumärken.282281 ARRA-ohje ARRA-ohje
