MANUALE UTENTE Aace LX Nuna

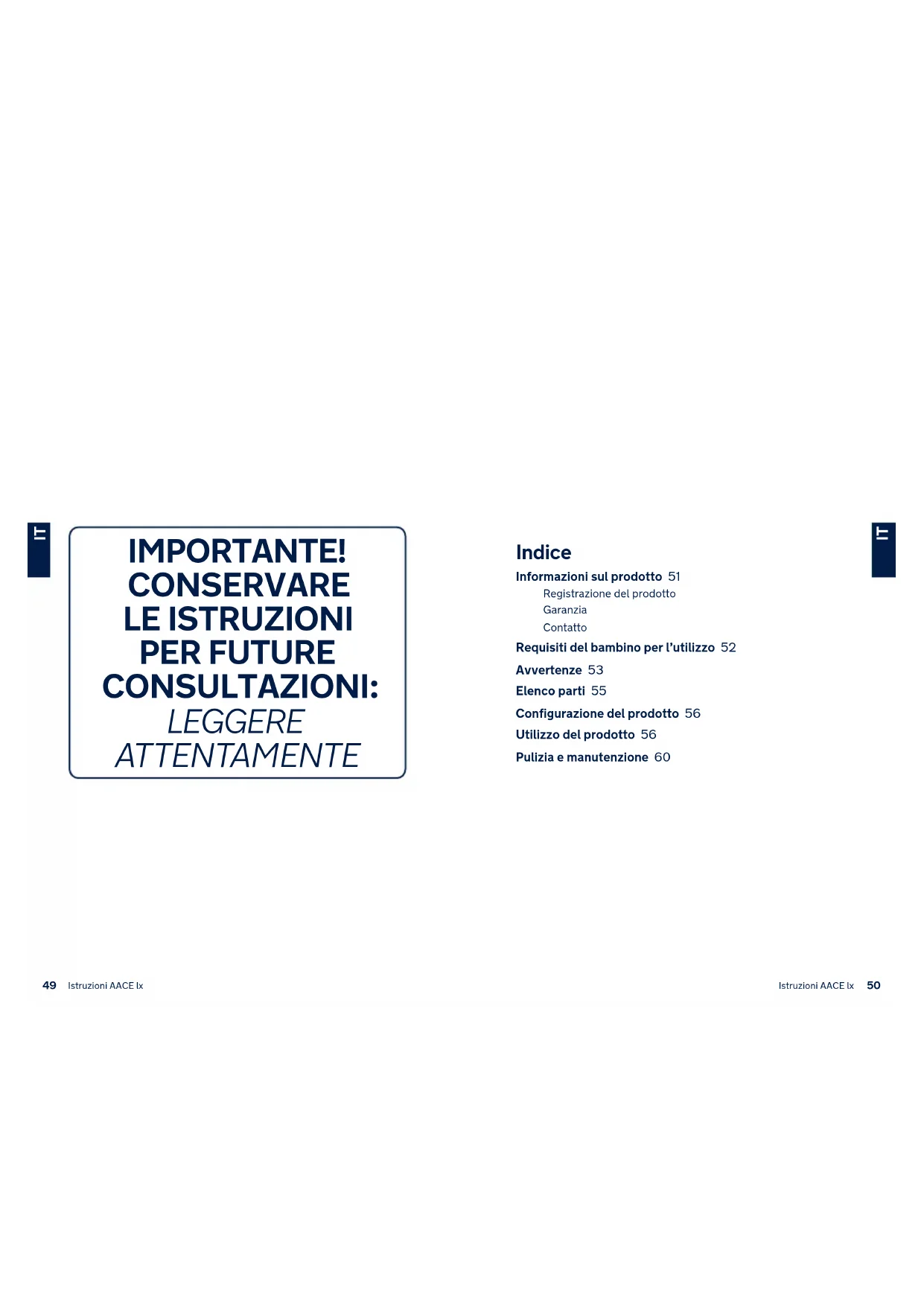

AACE lx-instructies AACE lx-instructiesIndice Informazioni sul prodotto 51 Registrazione del prodotto Garanzia Contatto Requisiti del bambino per l’utilizzo 52 Avvertenze 53 Elenco parti 55 Configurazione del prodotto 56 Utilizzo del prodotto 56 Pulizia e manutenzione 60 IMPORTANTE! CONSERVARE LE ISTRUZIONI PER FUTURE CONSULTAZIONI: LEGGERE ATTENTAMENTE

Istruzioni AACE lx Istruzioni AACE lxInformazioni sul prodotto Numero modello: _____________________________________________________________________________________ Data di produzione: _________________________________________________________________________________ Registrazione del prodotto Inserire le precedenti informazioni. Numero modello e Data di produzione si trovano sul fondo di AACE lx. Per registrare il prodotto, visitare il sito: www.nunababy.com Fare clic sul link "Registra dispositivo" nella homepage. Garanzia Abbiamo progettato appositamente i nostri prodotti di alta qualità in modo che crescano con il bambino e con la famiglia. Poiché crediamo nel nostro prodotto, i meccanismi sono coperti da una garanzia personalizzata per prodotto che comincia dal giorno dell'acquisto. Al momento di contattarci, sono necessari la prova d'acquisto, il numero di modello e la data di produzione. Per informazioni sulla garanzia, visitare il sito: www.nunababy.com Fare clic sul link "Garanzia" nella homepage. Contatto Per la sostituzione di parti, manutenzione o domande sulla garanzia, contattare il dipartimento di assistenza al cliente. [e-mail] www.nunababy.com Requisiti del bambino per l’utilizzo Questo prodotto è adatto per l'uso con bambini con i seguenti requisiti:

1 - È un dispositivo avanzato di ritenuta per bambini da utilizzare

come dispositivo avanzato di ritenuta per bambini universale non integrale (seggiolino con rialzo i-Size) da 100 a 150 cm.

2 - È approvato in base alla più recente normativa UN R129/03.

3 - In caso di dubbi, consultare il produttore o il rivenditore del

dispositivo avanzato di ritenuta per bambini.

Istruzioni AACE lx Istruzioni AACE lxAVVERTENZE NESSUN rialzo è in grado di garantire una protezione completa da lesioni in caso di incidenti. Tuttavia, l'uso corretto del rialzo riduce il rischio di lesioni gravi o mortali per il bambino. Fare sempre attenzione a seguire correttamente le istruzioni di installazione. Ciò consente che il rialzo funzioni ad un livello di sicurezza ottimale. PRESTARE attenzione in modo che gli oggetti rigidi e le parti in plastica di un dispositivo avanzato di ritenuta per bambini siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile o nella portiera del veicolo. Per utilizzare il seggiolino con rialzo in conformità alla normativa UN R129, il bambino deve soddisfare i seguenti requisiti. Altezza del bambino 100 cm-150 cm (età di riferimento: 3,5-12 anni). Solo modalità in senso di marcia (in direzione di marcia del veicolo) Il rialzo potrebbe non adattarsi a tutti i veicoli per l'uso da 135 cm a 150 cm. Le cinghie che fissano il rialzo al veicolo devono essere strette e le cinghie non devono essere attorcigliate. Il seggiolino con rialzo deve essere sostituito se è stato sottoposto a carichi pesanti in caso di incidente o se è stato fatto cadere. Il seggiolino con rialzo deve essere utilizzato esclusivamente nell’auto. NON effettuare modifiche o aggiunte al seggiolino con rialzo senza l'approvazione dell'autorità di omologazione. NON rimuovere nessuna gommapiuma EPP/EPS bianca. In caso contrario, potrebbero verificarsi gravi problemi di sicurezza. NON utilizzare il seggiolino se le superfici sono troppo calde a causa della luce solare. NON lasciare mai il bambino incustodito nel seggiolino o nel veicolo, nemmeno per pochi minuti. I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente. Il rialzo non deve essere utilizzato senza il rivestimento imbottito. Il rivestimento imbottito del rialzo deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del sistema di ritenuta. Fissare sempre il rialzo, anche per tragitti brevi, poiché è durante questi ultimi che si verifica la maggior parte degli incidenti. NON lasciare questo rialzo o altri oggetti non allacciati all'interno del veicolo Rimuovere il seggiolino con rialzo dall'auto se non viene utilizzato regolarmente e conservarlo in un ambiente asciutto e protetto dal sole. Si consiglia di non usare un seggiolino con rialzo di seconda mano o un seggiolino con rialzo del quale non si conoscono i precedenti. Potrebbe aver subito danni strutturali non visibili o presentare difetti causati da uso/ conservazione non corretti. NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul rialzo. Contattare il rivenditore in caso di problemi relativi a manutenzione, riparazione e sostituzione dei pezzi. NON installare il rialzo alle seguenti condizioni:

- Sedili dei veicoli rivolti lateralmente o verso la parte posteriore rispetto al senso di marcia del veicolo.

2 - Sedili del veicolo spostabili durante l'installazione.

Istruzioni AACE lx Istruzioni AACE lx10

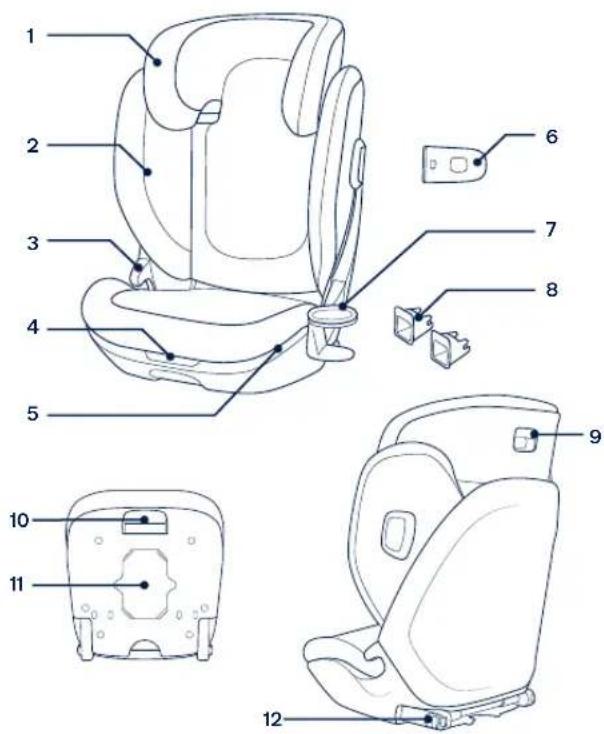

Elenco parti Assicurarsi che tutti i pezzi siano disponibili prima dell'assemblaggio. Se manca qualche pezzo, contattare il rivenditore locale. Per l'assemblaggio non è necessario nessun attrezzo. 1 Poggiatesta 2 Supporto posteriore inferiore 3 Bracciolo 4 Pulsante di regolazione profondità di seduta 5 Base 6 Imbottitura di protezione da impatto laterale 7 Portabicchiere 8 Guide ISOFIX 9 Leva di regolazione poggiatesta 10 Pulsante di regolazione ISOFIX 11 Vano di conservazione del manuale di istruzioni 12 Attacco ISOFIX Configurazione del prodotto Dubbi sull'installazione NON installare questo dispositivo avanzato di ritenuta per bambini su sedili dei veicoli con cinture addominali. (1) Questo dispositivo avanzato di ritenuta per bambini è adatto per sedili dei veicoli dotati di cinture di sicurezza retrattili a 3 punti. (2) Se il veicolo dispone di barre di attacco ISOFIX, si consiglia di collegare l’attacco ISOFIX alle barre di attacco ISOFIX. (3) NON installare questo dispositivo avanzato di ritenuta per bambini su sedili dei veicoli rivolti lateralmente o verso la parte posteriore rispetto al senso di marcia del veicolo. Fare riferimento al manuale del veicolo per le posizioni di installazioni consigliate. (4)-1 Questo dispositivo avanzato di ritenuta per bambini deve essere installato sul sedile posteriore del veicolo. (5) NON installarlo su seggiolini movibili del veicolo durante l’installazione. Utilizzo del prodotto Usare la protezione da impatto laterale

1 - Il dispositivo avanzato di ritenuta per bambini è fornito con

protezione da impatto laterale rimovibile. Questa imbottitura di protezione da impatto laterale DEVE essere utilizzata sul lato della porta del veicolo. Installazione mostrata in (6)(7).

2 - Premere il pulsante di rilascio per rimuovere la protezione da

impatto laterale. (8) Montaggio del portabicchiere Inserire il fermaglio del portabicchiere nell’apertura su uno dei lati del seggiolino. (9) Assicurarsi che il fermaglio del portabicchiere sia completamente inserito nella fessura di plastica del rialzo. (10)

Istruzioni AACE lx Istruzioni AACE lxRegolazione seduta per la parte inferiore del seggiolino È possibile regolare la parte inferiore del seggiolino per un maggior comfort del bambino. Sono previste tre posizioni per un migliore adattamento.

1 - Raggiungere la parte anteriore della seduta del seggiolino.

2 - Tirare e tenere premuto il pulsante di regolazione profondità

di seduta per regolare la superficie di seduta dentro o fuori secondo necessità per un ulteriore supporto della coscia. (11) Regolazione dell'altezza

1 - Tirare la leva di regolazione del poggiatesta, quindi tirare verso

l’alto o spingere verso il basso il poggiatesta finché non scatta in una delle 17 posizioni. (12)

2 - Quando il poggiatesta viene regolato verso l'alto, le alette

laterali del seggiolino si spostano automaticamente verso l'esterno per garantire più spazio per le spalle. Installazione con sistema ISOFIX e cintura a 3 punti o usando solo la cintura a 3 punti Uso degli attacchi ISOFIX

1 - Se necessario, fissare le guide ISOFIX sulle barre di attacco

ISOFIX del veicolo. (13)

2 - Tirare e tenere premuto il pulsante di regolazione ISOFIX per

estrarre gli attacchi ISOFIX. (14)

3 - Ruotare gli attacchi ISOFIX di 180 gradi finché non sono rivolti

verso le guide ISOFIX. (15)

4 - Allineare gli attacchi ISOFIX con la guida ISOFIX, quindi fare clic

su entrambi gli attacchi ISOFIX nelle barre di attacco ISOFIX. (16) Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati alle barre di attacco ISOFIX del veicolo. Si devono avvertire due clic e il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. Assicurarsi che il rialzo sia installato saldamente tirando entrambi gli attacchi ISOFIX. Rimozione del dispositivo avanzato di ritenuta per bambini

1 - Premere il pulsante di bloccaggio secondario (17)-1, quindi il

pulsante (17)-2 sugli attacchi ISOFIX prima di rimuovere il rialzo dal sedile del veicolo.

2 - Ruotare gli attacchi ISOFIX di 180 gradi, quindi tirare e tenere

premuto il pulsante di regolazione ISOFIX per riporre gli attacchi ISOFIX. (18) Protezione del bambino

1 - La parte posteriore del sistema di ritenuta per bambini DEVE

aderire saldamente allo schienale del sedile del veicolo come mostrato in (19). La parte anteriore del sistema di ritenuta per bambini NON DEVE sporgere dalla parte anteriore del sedile del veicolo. NON usare un sistema di ritenuta per bambini quando lo schienale del sedile del veicolo è reclinato oltre la posizione di reclinazione (20).

2 - Tirare la cintura di sicurezza del veicolo e passarla attraverso il

percorso della cintura, quindi allacciarla. (21) Può essere installato anche utilizzando solo la cintura a 3 punti di cui sopra. Posizionare la cintura per le spalle attraverso la guida per la cintura per le spalle, come mostrato in (21)-1. NON posizionare la cintura addominale del veicolo sopra i braccioli. Deve passare sotto i braccioli. Assicurarsi di far passare la cintura per le spalle completamente attraverso la guida per la cintura per le spalle, come mostrato in (21)-2. Il sistema di ritenuta per bambini non può essere utilizzato se la fibbia della cintura di sicurezza del veicolo (il terminale femmina) è troppo lungo per fissare saldamente il rialzo. (21)-3 Dopo aver messo il bambino nel sistema di ritenuta per bambini, utilizzare correttamente la cintura di sicurezza del veicolo e assicurarsi che la cinghia addominale sia indossata in basso in modo da sostenere il bacino.

Istruzioni AACE lx Istruzioni AACE lxL'altezza corretta del poggiatesta si ottiene quando la parte inferiore del poggiatesta è alla stessa altezza della parte superiore delle spalle del bambino, come mostrato in (22) e la cintura del veicolo deve essere posizionata nella zona verde, come mostrato in (23). Posizionare il sistema di ritenuta per bambini saldamente contro lo schienale di un sedile del veicolo rivolto in avanti dotato di una cintura addominale/per le spalle. Stringere la cintura del veicolo tirando le bretelle fino a quando non viene rimosso tutto il gioco. Regolare nuovamente l'altezza del poggiatesta se la cintura del veicolo poggia in modo sicuro sul collo, sulla testa o sul viso del bambino. Le bretelle che fissano il sistema di ritenuta per bambini al veicolo devono essere strette e non devono essere attorcigliate. Rimozione del rivestimento imbottito

1 - Seguire i passi (24) - (33) per rimuovere il rivestimento

2 - Per inserire di nuovo il rivestimento imbottito, ripetere le

procedure di cui sopra in ordine inverso. NUNA International B.V. Nuna e tutti i logo associati sono marchi di fabbrica. Pulizia e manutenzione Lavare il rivestimento imbottito con acqua fredda sotto i 30°C. NON stirare il rivestimento imbottito. NON candeggiare e non lavare a secco il rivestimento imbottito. NON usare un detergente non diluito, benzina o altri solventi organici per lavare il dispositivo avanzato di ritenuta per bambini. Potrebbe danneggiare il prodotto. NON attorcigliare il rivestimento imbottito e l'imbottitura interna per asciugare con grande forza. Si potrebbero lasciare grinze sul rivestimento imbottito e l'imbottitura interna. Appendere il rivestimento imbottito e l'imbottitura interna all'ombra per asciugare. Rimuovere il dispositivo avanzato di ritenuta per bambini dal sedile del veicolo se non viene usato per un lungo periodo di tempo. Sistemare il dispositivo avanzato di ritenuta per bambini in un luogo fresco e asciutto e inaccessibile al bambino.
