KÄYTTÖOHJE Norr Nuna

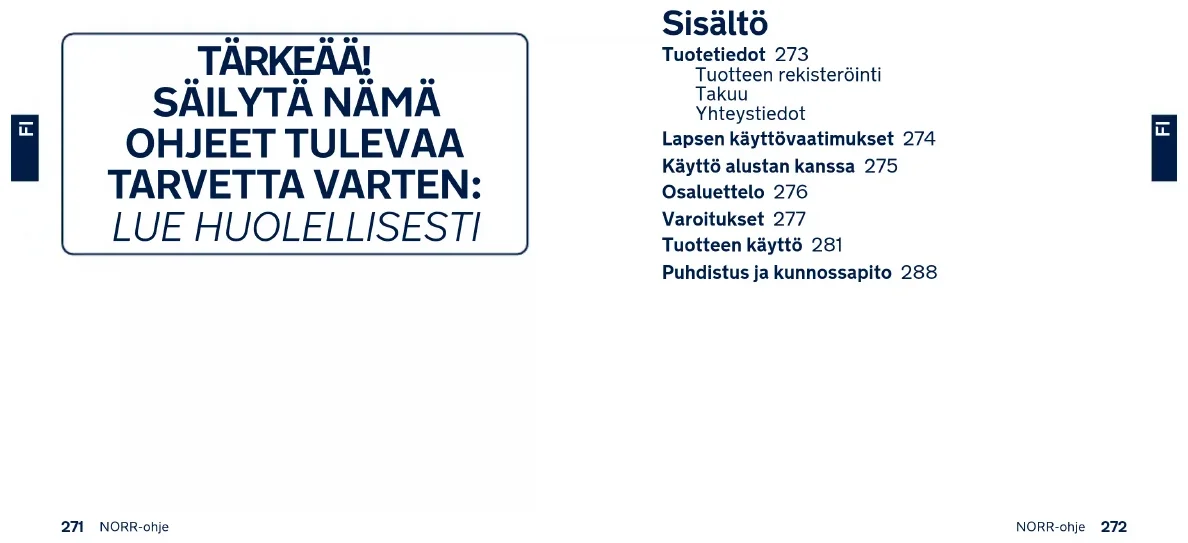

SVSisältö Tuotetiedot 273 Tuotteen rekisteröinti Takuu Yhteystiedot Lapsen käyttövaatimukset 274 Käyttö alustan kanssa 275 Osaluettelo 276 Varoitukset 277 Tuotteen käyttö 281 Puhdistus ja kunnossapito 288 TÄRKEÄÄ!

FITuotetiedot Mallinumero: ______________________________________________________________________________________________________________________ Valmistuspäivämäärä: ____________________________________________________________________________________________ Tuotteen rekisteröinti Anna seuraavat tiedot. Mallinumero ja valmistuspäivämäärä sijaitsevat NORR-tuotteen pohjassa. Rekisteröidäksesi tuotteesi, siirry sivustolle: www.nunababy.com Napsauta aloitussivulla linkkiä “Rekisteröi laite”. Takuu Olemme tarkoituksellisesti suunnitelleet korkealaatuiset tuotteemme niin, että ne voivat kasvaa sekä lapsesi että perheesi kanssa. Koska luotamme tuotteeseemme, laitteellamme on tuotekohtainen mukautettu takuu, joka alkaa tuotteen ostopäivästä. Pidä ostotosite, mallinumero ja valmistuspäivämäärää käsillä, kun otat meihin yhteyttä. Katso takuutiedot osoitteesta: www.nunababy.com Napsauta kotisivulla “Takuu”-linkkiä. Yhteystiedot Ota yhteyttä vaihto-osiin, huoltoon ja lisätakuuseen liittyvissä kysymyksissä asiakaspalveluosastoomme. [e-mail] www.nunababy.com Lapsen käyttövaatimukset Tämä tuote soveltuu käytettäväksi lapsille, jotka täyttävät seuraavat vaatimukset: Taaksepäin suunnattu: Lapsen pituus 40–105 cm / Lapsen paino≤18 kg Asennustila Asennus Kallistettu asentoVauvatila 1-7 Lapsen pituus 40-105cm / Lapsen paino ≤18kg

FIKäyttö alustan kanssa 1 Yhdistyneiden Kansakuntien säädöksen nro 129/03 mukaisesti tämä tuote on Universal ISOFIX -parannettu lapsen turvaistuin, joka tulee kiinnittää ISOFIX-liittimillä. 2 Tämä on "i-Size"-parannettu lapsen turvaistuinjärjestelmä. Se on hyväksytty Yhdistyneiden Kansakuntien säädöksen nro 129 mukaisesti käytettäväksi “i-Size-yhteensopivissa” istumasijainneissa, jotka ajoneuvon valmistaja on osoittanut ajoneuvon käyttöoppaassa. 3 Jollet ole varma, ota yhteyttä joko parannetun lapsen turvaistuimen valmistajaan tai jälleenmyyjään.

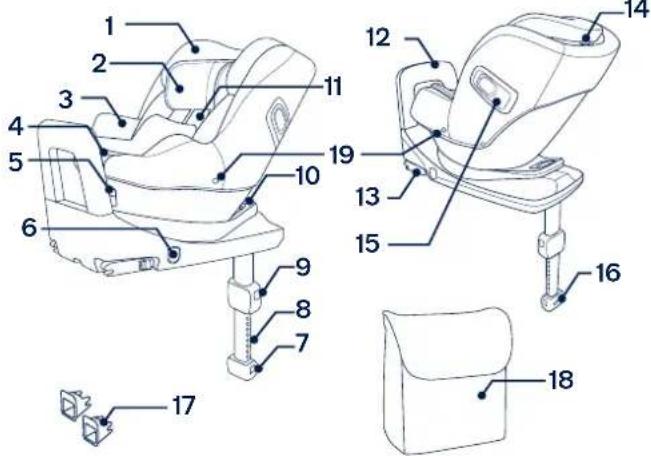

Päätuki 2 Vauvalisävaruste 3 Istuintyyny 4 Säätönauhakudos 5 Pyörivä painike 6 ISOFIX-säätöpainike 7 Tukijalan säätöpainike 8 Tukijalka 9 Tukijalan säätöpainike 10 Kallistuksen säätöpainike 11 Hartiavaljaiden hihna 12 Takaisinponnahdus- suojus 13 ISOFIX-liitin 14 Päätuen säätövipu 15 Automaattisesti kytkeytyvä sivutörmäyssuoja 16 Tukijalan merkkivalo 17 ISOFIX-ohjaimet 18 2. istuintyyny 19 Soljen pidike Osaluettelo

i-Size universalISOFIXTaaksepäin suunnattu40–105 cm /≤18 kg030537Yhdistyneiden Kansakuntien säädösNro 129/03 NORR-ohje NORR-ohje

FIVAROITUS Tukijalan tulee olla kosketuksissa ajoneuvon lattian kanssa ja kaikkien valjaiden hihnojen tulee olla säädetty lapsen keholle sopiviksi. Hihnat eivät saa olla kiertyneitä. Kun lapsi on asetettu tähän parannettuun lapsen turvaistuimeen, turvavaljaita on käytettävä oikein. Varmista, että kaikkia sylihihnoja pidetään alhaalla niin, että lantio on kiinnittynyt lujasti, on kuormitettava. Kaikki matkatavarat tai muut esineet, jotka voivat aiheuttaa vammoja törmäystilanteessa, on kiinnitettävä kunnolla. Kiinnitä lapsi aina parannettuun lapsen turvaistuimeen, lyhyilläkin matkoilla, koska juuri tällöin useimmat onnettomuudet tapahtuvat. Lapsia ei saa jättää valvomatta parannettuihin lapsen turvaistuimiin. Ota yhteyttä jälleenmyyjään, jos tarvitaan kunnossapitoa, korjausta ja osien vaihtoa. Oikea asennus on sallittu ainoastaan ISOFIX- liittimiä käyttämällä. Pidä huoli, että parannetun lapsen parannetun turvaistuimen jäykät kohteet ja muoviosat on sijoitettu ja asennettu niin, etteivät ne todennäköisesti takerru siirrettävään penkkiin tai ajoneuvon oveen. Tarkista ISOFIX-ohjainten likaantuminen säännöllisesti ja puhdista ne, jos on tarpeen. Lian, pölyn ja ruokajäämien jne. kertyminen voi heikentää luotettavuutta. Takaisinponnahdussuojusta on käytettävä. Pidä tämä parannettu lapsen turvaistuin poissa auringonpaisteesta, siitä voi tulla liian kuuma lapsen iholle. Tunnustele parannettua lapsen turvaistuinta ennen lapsen asettamista siihen. Tarkista ennen tämän parannetun lasten turvaistuimen ostamista, että sen voi asentaa oikein ajoneuvoosi. Irrota tämä parannettu lapsen turvaistuin ajoneuvon penkistä, jos sitä ei käytetä säännöllisesti. Tämä parannettu lapsen turvaistuin tulee vaihtaa, jos se on altistunut voimakkaille rasituksille onnettomuudessa. Onnettomuus voi aiheuttaa silmille havaitsematonta vahinkoa. Parannettua lapsen turvaistuinta on käytettävä valmistajan toimittamien pehmyttarvikkeiden ja lisävarusteiden kanssa. Pehmyttarvikkeet ovat kiinteä osa lapsen parannetun turvaistuimen turvallisuussuorituskykyä.

FIÄLÄ käytä taaksepäin suunnattua parannettua lapsen turvaistuinta istuimilla, joihin on asennettu aktiivinen frontaalinen turvatyyny. Seurauksena voi olla kuolema tai vakava vamma. ÄLÄ tee muutoksia tai lisäyksiä laitteeseen ilman tyyppihyväksyntäviranomaisen hyväksyntää. Käyttäjän tulee noudattaa tarkoin lapsen parannetun turvaistuimen valmistajan asennusohjeita. ÄLÄ käytä tätä parannettua lapsen turvaistuinta, jos se on vahingoittunut, tai jos siitä puuttuu osia. ÄLÄ pue lasta liian suuriin vaatteisiin, se voi estää lapsen oikean ja turvallisen kiinnittämisen hartiavaljaisiin ja haarahihnaan jalkojen välissä. ÄLÄ aseta mitään esineitä alustan tukijalan alueelle parannetun lapsen turvaistuimen eteen. ÄLÄ käytä muita kuormituspisteitä, kuin on kuvattu ohjeissa ja merkitty parannettuun lapsen turvaistuimeen. ÄLÄ KOSKAAN käytä käytettyä parannettua lasten turvaistuinta tai sellaista, jonka historiaa et tiedä, koska siinä voi olla rakenteellinen vika, joka voi vaarantaa lapsen turvallisuuden. ÄLÄ KOSKAAN käytä köysiä tai muita korvikkeita parannetun lapsen turvaistuimen kiinnittämiseen ajoneuvoon tai lapsen kiinnittämiseen parannettuun lapsen turvaistuimeen. Lapsen turvaistuin ei ehkä sovi kaikkiin hyväksyttyihin ajoneuvoihin, kun sitä käytetään jossakin näistä sijainneista.

FITuotteen käyttö ÄLÄ asenna tätä parannettua lapsen turvaistuinta ajoneuvon istuimille, jotka ovat sivuttain tai taaksepäin ajoneuvon kulkusuuntaan nähden. (1)-1 ÄLÄ käytä taaksepäin suunnattua parannettua lapsen turvaistuinta istuimilla, joihin on asennettu aktiivinen frontaalinen turvatyyny. Seurauksena voi olla kuolema tai vakava vamma. (1)-2 Katso ajoneuvon käyttöoppaasta lisätietoja. On suositeltavaa asentaa tämä parannettu lapsen turvaistuin ajoneuvon takapenkille. (1)-3 Tämä parannettu lapsen turvaistuin on sopiva ajoneuvon istuimille, joissa on i-Size ISOFIX -ankkuripisteet. (2) ÄLÄ asenna tätä parannettua lapsen turvaistuinta ajoneuvon penkeille, jotka ovat epävakaita asennuksen aikana. Asennus 1 Taita tukijalka esiin varastolokerosta. (3) 2 Kiinnitä ISOFIX-ohjaimet ISOFIX-ankkuripisteisiin. (4) ISOFIX-ohjaimet suojaavat ajoneuvon istuimen pintaa repeämisiltä. Ne myös ohjaavat ISOFIX- liittimiä. 3 Paina SOFIX-säätöpainiketta-alustan jommalla kummalla puolella ja vedä sitten ISOFIX liittimet ulos. (5) 4 Kohdista ISOFIX-liittimet ISOFIX-ohjaimien kanssa ja napsauta sitten molemmat ISOFIX- liittimet ISOFIX-ankkuripisteisiin. (6) Varmista, että molemmat ISOFIX-liittimet on kiinnitetty pitävästi ISOFIX-ankkuripisteisiinsä. Liitettäessä tulisi kuulua kaksi naksahdusta ja molempien ISOFIX-merkkivalojen tulisi palaa vihreinä. (6)-1 Varmista, että parannettu lapsen turvaistuin on asennettu pitävästi vetämällä molemmista ISOFIX-liittimistä. 5 ISOFIX-liittimille on 9 säädettävää asentoa. Paina ISOFIX-vapautuspainiketta ja työnnä alustan takaosa tiukasti kiinni vasten ajoneuvon istuinta. 6 Asetettuasi parannetun lapsen turvaistuimen ajoneuvon istuimelle, laajenna tukijalka lattiaan. (7) Tukijalan ilmaisin näkyy vihreänä, kun se on asennettu oikein, punainen tarkoittaa, että se on asennettu väärin. (7)-3 Tukijalalla on 24 asentoa. Kun tukijalan merkkivalo palaa punaisena, tukijalka on väärässä asennossa. Varmista, että tukijalka on kiinni painamalla parannetun lapsen turvaistuimen etuosaa alas. Lyhentääksesi tukijalkaa, purista tukijalan vapautuspainiketta ja vedä tukijalkaa ylöspäin. 7 Poistaaksesi parannetun lapsen turvaistuimen, paina ISOFIX-säätöpainiketta (5)-1 ja vedä alusta irti istuimesta, sen jälkeen puristaen painiketta ja toissijaista lukkoa ISOFIX-liittimistä, poista ajoneuvosta. (8)

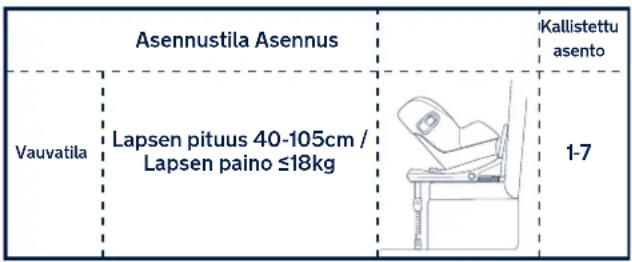

FI8 Paina ISOFIX-säätöpainiketta asettaaksesi ISOFIXin säilytykseen. (9) Kokonaan koottu lapsen parannettu turvaistuin näkyy kuvassa (10). Käytä automaattisesti kytkeytyvää sivutörmäyssuojaa Varmista, että sivutörmäyssuoja on lukittu auki-asentoon maksimaalisen sivutörmäysturvallisuuden vuoksi. 1 Sivutörmäyssuojat aktivoituvat automaattisesti, kun valjaiden solki on siirtynyt takaisin paikalleen, ja kun valjaat on kiristetty, molemmat puolet avautuvat automaattisesti. (11) TÄRKEÄÄ: Huomaa, että sivutörmäyssuojan osien avaaminen EI tarkoita, että lapsi on jo rajoitettu riittävän tiukasti. 2 Sivutörmäyssuojan vastapäätä ajoneuvon ovea voi sulkea lisäistumatilan saamiseksi, jos on tarpeen. Ajoneuvon sisätiloja lähinnä olevan puolen on oltava aina auki-asennossa. (12) 3 Sivutörmäyssuojan voi avata manuaalisesti, kuten näytetty kohdassa (13). Kallistuksen säätö Purista kallistuksen säätöpainiketta (14)-1 säätääksesi parannetun lapsen turvaistuimen oikeaan asentoon. Kallistuskulmat on näytetty kuvassa (14). Tarkista kallistuksen jälkeen tukijalan asento uudelleen. Vauvatilalla on 7 kallistusasentoa. Vain taaksepäin suunnattu malli Taaksepäin suunnattu Lapsen pituus 40–105 cm / Lapsen paino ≤18 kg Kallistusasento Asento 1–7 1 Paina pyörivää painiketta kiertääksesi istuinta ajoneuvon taaksepäin suunnatussa -asennossa. (15) Kallista istuin asentoihin 3–7 kiertämisen helpottamiseksi. 2 Taaksepäin suunnattu tila koottuna, kuten kuvassa (16). ISOFIX-liittimien tulee olla kiinni ja lukittuina ISOFIX-ankkuripisteisiin. (16)-1 Tukijalka on asennettava oikein niin, että vihreä ilmaisin näkyy. (16)-2

FIKorkeuden säätö päätuelle ja hartiavaljaille Tarkista, että hartiavaljaiden hihnat on asetettu oikealle korkeudelle. Purista päätuen säätövipua (17) samalla, kun vedät päätukea ylös tai alas, kunnes se napsahtaa yhteen 8 asennosta. Päätuen asennot on näytetty kuvassa (18). Hartiavaljaiden hihnojen on oltava lähinnä lapsen hartioita (19), mutta ei hartialinjan yläpuolella (20). Jos hartiavaljaiden hihnat eivät ole oikealla korkeudella, lapsi voi irrota parannetusta lapsen turvaistuimesta kolaritilanteessa. Lapsen kiinnittäminen Kierrä istuinta sivulle helpottaaksesi lapsen paikalleen asettamista tai istuimesta poistamista. (26) Kun lapsi on asetettu istuimelle, tarkista ovatko hartiavaljaiden hihnat oikealla korkeudella. Kierrä istuinta taaksepäin lukitse se vauvan kiinnittämisen jälkeen. 1 Samalla kun painat parannetun lapsen turvaistuimen edessä olevaa valjaiden säätöpainiketta, vedä kahdesta parannetun lapsen turvaistuimen hartiavaljaiden hihnasta. (21) 2 Avaa valjaiden soljen lukitus painamalla punaista painiketta. (22) 3 Kiinnitä lapsen turvajärjestelmän molemmilla puolilla olevat soljet lapsen sijoittamisen tekemiseksi mukavammaksi. (23) 4 Vauvalisäosan käyttö Vauvalisäosa on lapsen suojausta varten. (24)

Irrota päätukiosa vauvalisäosasta, kun lapsen pää ei enää mahdu mukavasti.Käyttääksesi vauvalisäosaa, katso seuraavat vaatimukset: Lapsen pituus 40–60cm/Lapsen paino≤ 13kg. Vauvalisäosa parantaa sivutörmäyssuojausta.Avaa nepparit päätuesta irrottaaksesi vauvalisävarusteen pääosan.Poista kiila irrottamalla nepparit saadaksesi lisää tilaa, kun vauva ei mahdu olemaan mukavasti. Irrota vartalotukiosa vauvalisäosasta, kun lapsen hartiat eivät enää mahdu mukavasti. Kiilaa voi käyttää erikseen kiinnittämättä sitä lisäosaan vauvan selän pehmustamiseksi mukavammin. 5 Aseta lapsi parannettuun lapsen turvaistuimeen ja lukitse solki. Katso kuva (25). 6 Kiristä hartiavaljaiden hihnat säätöhihnoista vetämällä säätönauhakudosta. (26) Varmista, että kiristät valjaat oikein ja poistat turvavyön löysyyden. Liian löysät valjaat pienentävät turvaistuimen suorituskykyä. Irrota pehmyttarvikkeet 1 Avaa solki (27) ja irrota sitten vauvalisäosa. 2 Avaa nepparit. (28) 3 Irrota koukku ja silmukkakiinnikkeet irrottaaksesi hartiavyön suojuksen. (29)

FIPuhdistus ja kunnossapito Poistettuasi kiilan lisäosasta, säilytä sitä lasten ulottumattomissa. Pese puuvillainen istuintyyny ja istuimen yläsuojus alle 30 °C -asteisella kylmällä vedellä. Älä silitä pehmusteita. Älä valkaise tai kuivapese pehmusteita. Älä käytä laimentamatonta neutraalia pesuainetta, bensiiniä tai muita orgaanisia liuottimia parannetun lapsen turvaistuimen pesemiseen. Se voi vahingoittaa tuotetta. Käytä ainoastaan mietoa pesuainetta, vettä ja pehmeää liinaa parannetun lapsen turvaistuimen kopan, kahvan ja valjaiden puhdistamiseen. Älä kuivaa pehmyttarvikkeita kiertämällä niitä suurella voimalla. Siitä voi jäädä pehmyttarvikkeisiin ryppyjä. Ripusta pehmyttarvikkeet kuivumaan varjoon. Irrota parannettu lapsen turvaistuin ajoneuvon penkistä, jos sitä ei käytetä pitkään aikaan. Säilytä parannettua lapsen turvaistuinta viileässä, kuivassa paikassa, johon lapsilla ei ole pääsyä. NUNA International B.V. Nuna ja kaikki siihen liittyvät logot ovat tavaramerkkejä. 4 Avaa pääistuintyynyn nepparit hartiavaljaiden takana. (30) 5 Työnnä haarahihna haarahihna-aukon läpi. (31) 6 Siirrä hartiavaljaiden hihnat päätuen takana olevan läpän taakse. (32) 7 Irrota joustava osa päätuen takana irrottaaksesi päätuen pehmyttarvikkeet. (33) (34) 8 Poista pehmyttarvikkeet. (35) Kootaksesi talvi- ja kesäpehmyttarvikkeet, toista vaiheet päinvastaisessa järjestyksessä. Säilytä tätä käyttöopasta parannetun lapsen turvaistuimen alaosassa olevassa säilytyslokerossa (36).
