BRUKSANVISNING Prym Nuna

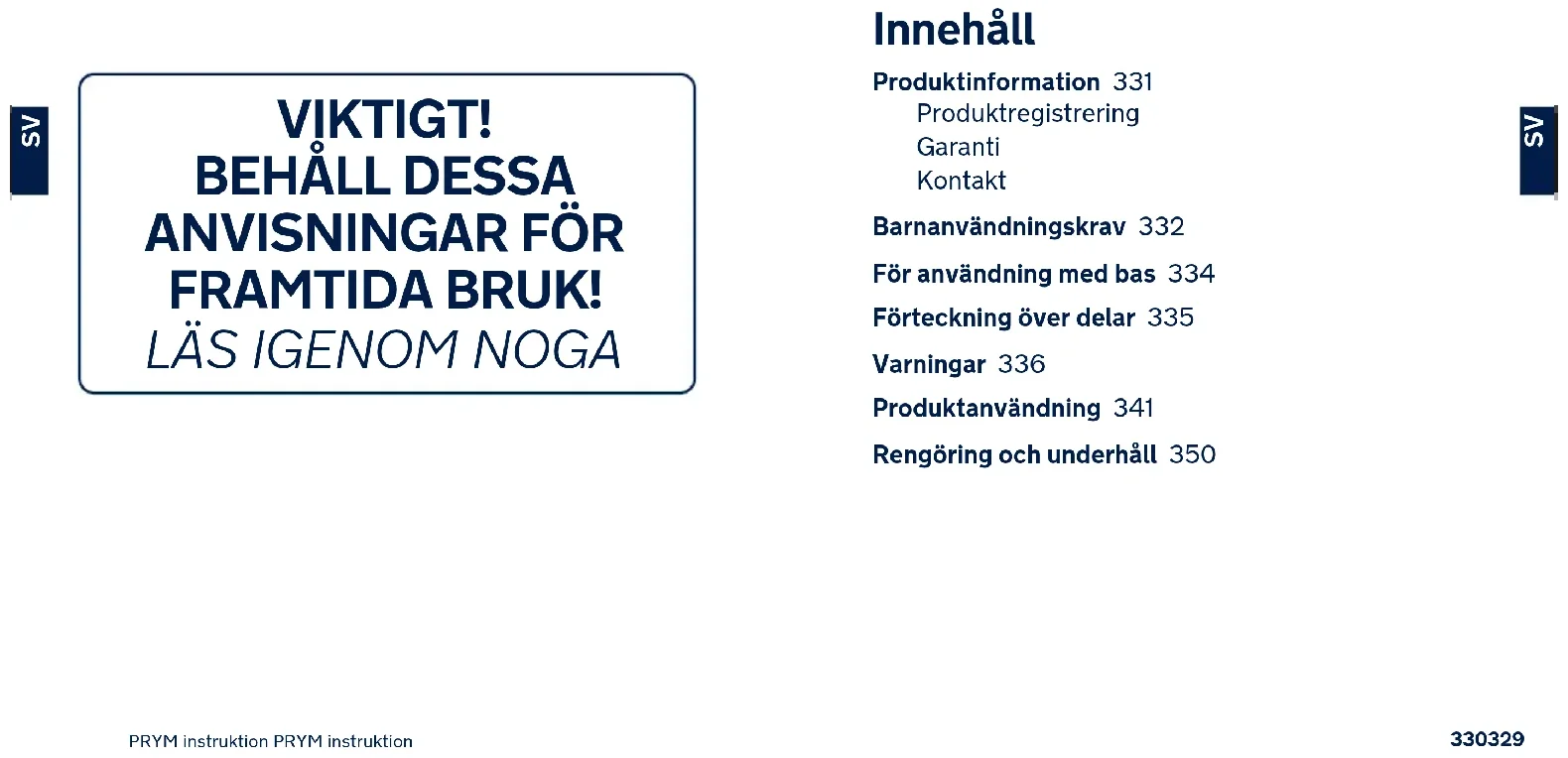

Innehåll Produktinformation 331 Produktregistrering Garanti Kontakt Barnanvändningskrav 332 För användning med bas 334 Förteckning över delar 335 Varningar 336 Produktanvändning 341 Rengöring och underhåll 350332331 PRYM instruktion PRYM instruktion

Produktinformation Modellnummer: ______________________________________________________________________________________________________________ Tillverkningsdatum: __________________________________________________________________________________________________ Produktregistrering Fyll i ovanstående information. Modellnumret och tillverkningsdatum är placerade under PRYM. För att registrera produkten, besök: www.nunababy.com Klicka på länken “Registrera utrustning” på startsidan. Garanti Vi har avsiktligt designat våra högkvalitativa produkter så att de kan växa med både barnet och familjen. Eftersom vi står för våra produkter täcks vår utrustning av en kundgaranti per produkt med början från inköpsdatumet. Ha inköpsbevis, modellnummer och tillverkningsdatum tillgängligt när du kontaktar oss. För garantiinformation besök: www.nunababy.com Klicka på länken “Garanti” på startsidan. Kontakt För reservdelar, service eller ytterligare garantifrågor, kontakta vår kundtjänstavdelning. [e-mail] www.nunababy.com Barnanvändningskrav Denna produkt är lämplig att använda för barn som uppfyller följande krav: Bakåtvänd: Barnets längd 40cm-105cm / barnets vikt≤18kg Framåtvänd: Barnets längd 76cm-105cm / barnets vikt≤18kg INTE tillåtet att använda framåtvänd innan 15 månaders ålder.334333 PRYM instruktion PRYM instruktion

Installation Barnets ålder 0-15 m. >15 m. Installationsläge Spärr för Smart Ride™ Bakåtvänt läge Bakåtvänt/ Framåtvänt läge ELLER För användning med bas 1 I enlighet med FN:s förordning 129 är den förstärkta bilbarnstolen med bas en universell förbättrad bilbarnstol med ISOFIX ISO/R2 och ska monteras med ISOFIX-anslutningarna. 2 Den här förbättrade bilbarnstolen är “i-Size”. Den är godkänd i enlighet med FN:s förordning 129 för användning i i-Size-kompatibla fordonssätespositioner som fordonets tillverkare visar i fordonets bruksanvisning. 3 Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av system för förstärkt bilbarnstol rådfrågas. FN-bestämmelse Nr.129/03 i-Size universell ISOFIX Bakåtvänd 40cm-105cm/ ≤18kg Framåtvänd 76cm-105cm/ ≤18kg030529 Installationsläge Installation Lutnings-positionSpädbarnsläge 1-7 1-7 Barnets längd 40cm-105cm/ Barnets vikt≤ 18kg Barnets längd 76cm-105cm/ Barnets vikt≤ 18 kg Ålder ≥ 15 månader Småbarnsläge336335 PRYM instruktion PRYM instruktion

Lista över delar 1 Huvudstöd 2 Spädbarnsinsats 3 Sittdyna 4 Justeringsband 5 Justeringsknapp för tillbakalutning 6 Justeringsknapp för stödben A 7 Stödben 8 Indikator för stödben 9 Täckning axelremmar 10 Spänne

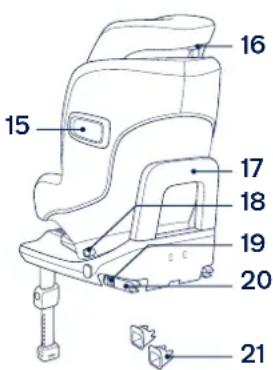

Bältesinställningsknapp 12 Rotationsknapp 13 ISOFIX justeringsknapp 14 Justeringsknapp för stödben B 15 Sidoskydd 16 Inställningsspak för huvudstödet 17 Studsstång 18 Spärr för Smart Ride™ 19 ISOFIX-låsknapp 20 ISOFIX-anslutning 21 ISOFIX-styrskenor

VARNING Alla stödben ska ha kontakt med fordonets golv och alla remmar som spänner fast barnet ska vara justerade mot barnets kropp. Remmarna får inte vridas. När barnet placerats i denna förstärkta bilbarnstol måste selen användas korrekt. Se till att säkerställa att höftbandet sitter lågt ned, så att bäckenet är ordentligt fastsatt, skall vara spänt. Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade. Sätt alltid fast barnet i den förstärkta barnbilstolen, även vid korta resor eftersom det är då som de flesta olyckor sker. Tänk på faran med att utföra några ändringar eller tillägg på enheten utan godkännande från behörig myndighet och faran i att inte noga följa monteringsanvisningarna som tillverkaren inkluderat med bilbarnstolen. barn skall inte lämnas obevakat i den förstärkta bilbarnstolen. Rådfråga återförsäljaren beträffande frågor om underhåll, reparation och utbyte av delar.338337 PRYM instruktion PRYM instruktion

Var noga med att de fasta föremålen och platsdelarna på en förstärkt bilbarnsstol skall vara så placerade och monterade så att det inte finns någon risk för att de fastnar i ett säte som rör sig eller någon av fordonets dörrar. Kontrollera regelbundet ISOFIX-styrskenorna efter smuts och rengör dem om nödvändigt. Pålitligheten kan påverkas av ansamlad smuts, damm eller matrester etc. Håll den här förstärkta bilbarnstolen borta från solljus eftersom den i annat fall kan bli för het för barnets hud. Känn alltid på den förstärkta bilbarnstolen innan du placerar barnet i den. Kontrollera innan du köper den är förstärkta barnbilstolen att den kan installeras korrekt i ditt fordon. Ta bort den här förstärkta barnbilstolen fordonets säte om den inte ska användas under en längre tid. För att använda den här förbättrade bilbarnstolen med ISOFIX-anslutningar i enlighet med FN:s förordning 129 måste ditt barn uppfylla följande krav. Bakåtvänd: Barnets längd 40cm-105cm / barnets vikt≤18kg; Framåtvänd: Barnets längd 76cm-105cm / barnets vikt≤18kg; Den här förstärkta bilbarnstolen bör bytas ut efter att den har utsatts för kraftig påverkan vid en olycka. En olyckshändelse kan orsaka skador på den som inte är synliga med blotta ögat. Det förstärkta bilbarnstolsystemet får inte användas utan det mjuka materialet. Det mjuka materialet får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbarnstolens egenskaper. Instruktionerna skall sparas för den förstärkta bilbarnstolen under hela dess livslängd eller i fordonshandboken om det finns inbyggda fästen. Användaren skall också referera till fordonstillverkarens handbok. Delarna på den här förstärkta barnbilstolen skall inte smörjas på något sätt.

INGEN förstärkt bilbarnstol kan garantera fullständigt skydd från skador vi en olycka. Däremot minskar en korrekt användning av den här förstärkta bilbarnstolen risken för allvarliga personskador eller dödsfall för ditt barn.

denna förstärkta bilbarnstol och den är skadad eller om delar saknas.

ditt barn bära stora/för stora kläder eftersom dessa kan förhindra att barnet sitter säkert och korrekt fastspänt med axelremmarna och klykan mellan benen.

den här förstärkta bilbarnstolen eller andra föremål utan bälte eller icke fastspända i ditt fordon. En förstärkt bilbarnstol som inte spänts fast kan kastas omkring och kan skada de som befinner sig i dess närhet vid skarpa svängar, plötsliga stopp eller kollisioner. ANVÄND INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns monterat en aktiv krockkudde framför. Dödsfall eller allvarliga skador kan uppstå. PLACERA INTE något annat än de rekommenderade inre kuddarna i denna förstärkta bilstol.

en begagnad bilbarnstol eller en förstärkt barnbilstol som du inte känner till eftersom den kan ha strukturella skador som riskerar barnets säkerhet.

rep eller annat för att fästa den förstärkta barnbilstolen i fordonet eller för att fästa barnet i den förstärkta barnbilstolen. Bilbarnstolen kanske inte passar i alla godkända fordon när den används i en av dessa positioner.342341 PRYM instruktion PRYM instruktion

Produktanvändning INSTALLERA INTE denna förstärkta bilbarnstol i fordonssäten riktad åt sidan eller bakåt avseende fordonets körriktning. (1)-1 ANVÄND INTE framåtvända förstärkta bilbarnstolsystem på säten som det finns monterat en aktiv krockkudde framför. Dödsfall eller allvarliga skador kan uppstå. (1)-2 Se fordonets bruksanvisning för ytterligare information. Det rekommenderas att installera denna förstärkta bilbarnstol för spädbarn i baksätet. (1)-3 Denna förstärkta bilbarnstol är lämplig för bilsäten med i-Size ISOFIX fästpunkter med basen. (2) INSTALLERA INTE denna förstärkta bilbarnstol på ett fordonssäte som är instabilt under installationen. Installation 1 När basen placerats på fordonssätet så ska stödbenet dras nedåt mot golvet. (3) 2 Fäst ISOFIX styrskenorna med ISOFIX förankringspunkter. (4) ISOFIX-styrskenorna kan skydda bilsätets yta från att slitas ut. De kommer också att styra ISOFIX-anslutningarna. 3 Tryck på ISOFIX justeringsknappen på någon av sidorna och dra sedan ut ISOFIX-anslutningarna. (5) Kontrollera att båda ISOFIX-anslutningarna är korrekt monterade i ISOFIX-förankringspunkterna. Det ska också höras två ljudliga klicka och färgerna på indikatorerna på båda ISOFIX- anslutningarna skall var helt gröna. (6)-1 Efter lyckad installation av ISOFIX anslutningarna, tryck på ISOFIX justeringsknappar igen medan sätet skjuts tillbaka tills det kommer i kontakt med fordonets säte på baksidan. (6) Kontrollera att fasthållningsanordningen för barn är ordentligt monterad genom att dra i båda ISOFIX-anslutningarna. 4 Det finns 9 justerbara lägen för ISOFIX. Tryck på ISOFIX-justeringsknapparna och tryck basen tillbaka mot fordonssätet tills det sitter tätt. 5 Efter att basen placerats på fordonssätet, förläng stödbenet till golvet. (7) När indikatorn för stödbenet visar grönt betyder att det är korrekt installerat, rött betyder att det installerats felaktigt. (7)-3 Stödbenet har 24 lägen. När stödbenets indikator visar rött, innebär detta att stödbenet är i fel läge. Se till att stödbenet är säkert genom att trycka nedåt på framsidan av den förstärkta bilbarnstolen. För att förkorta stödbenet, tryck in stödbenets låsknapp och dra stödbenet uppåt.344343 PRYM instruktion PRYM instruktion

6 Den komplett monterade förstärkta bilbarnstolen visas i (8). Kontrollera att basen sitter fast installerad genom att dra i båda ISOFIX-anslutningarna. ISOFIX-anslutningarna måste fästas och låsas på ISOFIX-förankringspunkterna. (8)-1 Stödbenet måste vara installerat korrekt med grön indikator. (8)-2 7 För att ta bort den förstärkta bilbarnstolen, tryck på ISOFIX-justeringsknappar (9)-1 och dra bort basen från sätet. (9)-2 8 Sedan medan ISOFIX låsknapp och andra låset på ISOFIX-anslutningarna trycks in ta bort den från fordonet. (10) 9 Tryck på ISOFIX justeringsknappen för att förvara ISOFIX. (11) Använda sidokrockskydd Kontrollera att sidoskyddet är låst i öppet läge för maximal sidokrocksäkerhet. 1 Sidoskyddet aktiveras automatiskt när selespännet flyttas tillbaka på plats och selen är åtdragen. Båda sidor öppnas automatiskt. (12) VIKTIGT: Notera att vika ut sidokrockskyddet INTE betyder att barnet redan är tillräckligt fastsatt. 2 Sidokrockskyddets skärm på den motsatt fordonsdörren kan om det behövs stängas för att få mer sittplats. Den sida som finns närmast fordonets utsida ska alltid vara i öppet läge. (13) 3 Sidokrockskyddet kan öppnas manuellt som det visas i (14). Lutningsjustering Tryck på knappen för lutningsjustering (15) för att justera den förstärkta bilbarnstolen till lämplig position. Lutningsvinkeln visas som (16). Kontrollera stödbenets position efter lutningen. Det finns sju lutningsvinklar och sju positioner för småbarnsläget. Höjdjustering för huvudstöd och axelsele Kontrollera att axelselens remmar är inställda på rätt höjd. Kläm på på huvudstödsspaken (17) och dra samtidigt upp eller skjut ner på huvudstödet tills det snäpper på plats i en av de 8 olika positionerna. Huvudstödpositionerna visas som (18). Vid bakåtvänd användning måste axelremmarnas höjd vara i jämnhöjd med översta punkten på barnets axlar. (19)(20) Vid framåtvänd användning måste axelremmarnas höjd vara i jämnhöjd med översta punkten på barnets axlar. (21)346345 PRYM instruktion PRYM instruktion

Spädbarnsläge (bakåtvänt läge) Bakåtvänd Barnets längd 40cm-105cm/ Barnets vikt ≤18kg Lutningsposition Position 1-7 1 Skjut låset på Smart Ride™ till vänster när den förstärkta bilbarnstolen används i bakåtvänt läge. (22) 2 Tryck på roteringsknappen för att rotera sätet till bakåtvänd position. (23)(24) Luta sätet så att det är i positionerna 3 till 7 för enkel rotering. ISOFIX-anslutningarna måste fästas och låsas på ISOFIX-förankringspunkterna. (24)-1 Stödbenet måste vara installerat korrekt med grön indikator. (24)-2 Spänna fast barnet Efter att barnet placerats i sätet ska kontroller av att axelselens remmar sitter på korrekt höjd. 1 Tryck på roteringsknappen för att rotera så att det blir enklare att sätta i/ta ut barnet. (25)(26) 2 Tryck på bandjusteringsknappen medan du drar ut axelselarna till den önskade längden (dra från de fasta axeldynorna för att förlänga). (27) 3 Lossa bältesspännet på axelselen genom att trycka på den röda knappen. (28) 4 Fäst spännena på båda sidor av sätet, de sitter på båda sidor om sätet, som bilden visar, och gör placeringen av barnet i det framåtvända läget mer praktiskt. (29) 5 Se till att spädbarnsinsatsen har kilen monterad innan den används för spädbarn. (30) Kudden kan användas separat utan att vara fäst i insatsen för att stötta barnets rygg och ge bättre komfort.Vi rekommenderar att hela insatsen används när barnet är under 60 cm eller tills de växt ur insatsen. Spädbarnsinsatsen ökar skyddet för sidostötar.Ta loss knäppningen på huvudstödet, för att ta bort insatsens huvuddel.Ta bort huvudstödet på spädbarnsinsatsen när barnets huvud inte längre passar bekvämt.Ta bort spädbarnsinsatsens kroppsstycke när spädbarnets axlar inte lägre passar bekvämt.Ta bort kuddarna i spädbarnsinsatsen genom att ta bort snäppena om det behövs mer plats på grund av att spädbarnet inte passar bekvämt.348347 PRYM instruktion PRYM instruktion

6 Placera barnet i den förstärkta bilbarnstolen och lås spännet. Se (31). 7 Dra åt axelselens remmar genom att dra i justeringsbandet. (32) Se till att utrymmet mellan barnet och axelselens remmar är som tjockleken på en hand. Småbarnsläge (Framåtvänd) Framåtvänd Barnets längd 76cm-105cm/Barnets vikt ≤18kg Lutningsposition Position 1-7 INTE tillåtet att använda framåtvänd innan 15 månaders ålder. 1 Skjut låset på Smart Ride™ åt vänster när den förstärkta bilbarnstolen används i bakåtvänt läge. (33) 2 Tryck på roteringsknappen för att rotera sätet till bakåtvänd position. (34)(35) ISOFIX-anslutningarna måste fästas och låsas på ISOFIX-förankringspunkterna. (35)-1 Stödbenet måste vara installerat korrekt med grön indikator. (35)-2 Spänna fast barnet Efter att barnet placerats i sätet ska kontroller av att axelselens remmar sitter på korrekt höjd. 1 Tryck på roteringsknappen för att rotera så att det blir enklare att sätta i/ta ut barnet. (36) 2 Tryck på bandjusteringsknappen medan du drar ut axelselarna till den önskade längden (dra från de fasta axeldynorna för att förlänga). (37) 3 Lossa bältesspännet på axelselen genom att trycka på den röda knappen. (38) 4 Fäst spännena på båda sidor av sätet, de sitter på båda sidor om sätet, som bilden visar, och gör placeringen av barnet i det framåtvända läget mer praktiskt. (39) 5 Vid installation av den förstärkta bilbarnstolen i framåtvänt läge ska inte spädbarnsinsatsen användas. 6 Placera barnet i den förstärkta bilbarnstolen och trä båda armarna genom selen. Aktivera spännet. Se (31). 7 Dra åt axelselens remmar genom att dra i justeringsbandet. (40) Se till att utrymmet mellan barnet och axelselens remmar är som tjockleken på en hand.350349 PRYM instruktion PRYM instruktion

Borttagning av mjuka delar 1 Öppna spännet (41), ta sedan bort spädbarnsinsatsen. 2 Lossa kardborrefästena för att ta bort täckningen på axelselen. (42) 3 Öppna snäppena. (43) 4 Öppna snäppena på huvudsätets dyna bakom axelselen. (44) 5 Flytta axelselens remmar bakom fliken under huvudstödet. (45) 6 Lossa resåren överst på huvudstödet och ta bort huvudstödets mjuka material. (46)(47) 7 Öppna snäppet på huvudsätets dyna och justeringssadelgjord, (48)-1 ta sedan bort det mjuka materialet. (48)-2 För montering av mjuka delar, utför ovanstående steg i omvänd ordning. Förvara bruksanvisningen i lagringsutrymmet under den förstärkta bilbarnstolen. (49) Rengöring och underhåll Efter att kilen tagits bort från insatsen, förvara den utom räckhåll för barn. Tvätta det nedre sätesskyddet och övre sätesskyddet med kallt vatten under 30 °C. Stryk inte det mjuka materialet. Blek inte eller kemtvätta det mjuka materialet. Använd inte outspädda rengöringsmedel, bensin eller andra organiska lösningsmedel för att tvätta den förstärkta bilbarnstolen eller basen. Det kan skada produkten. Använd endast milt rengöringsmedel, vatten och en mjuk trasa för att föra rent den förstärkta bilbarnstolens yttre och selens remmar. Vrid inte ur det mjuka materialet för att torka det. Det kan orsaka veck i det mjuka materialet. Häng upp det mjuka materialet och låt det torka i skuggan. Ta bort den förstärkta bilbarnstolen från fordonets säte om den inte skall användas under en längre tid. Placera bilbarnstolen på en sval och torr plats där ditt barn inte kan komma åt den. NUNA International B.V. Nuna och alla associerade logotyper är varumärken.IMPORTANT! KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE: READ CAREFULLY2
