KULLANIM KILAVUZU Prym Nuna

İçindekiler Ürün bilgisi 445 Ürün Kaydı Garanti İletişim Çocuk Kullanım Koşulları 444 Tabanla Birlikte Kullanım İçindir 448 Parça Listesi 449 Uyarılar 450 Ürünün Kullanımı 455 Temizlik ve Bakım 464446445 PRYM talimatı PRYM talimatı

Ürün Bilgisi Model Numarası: __________________________________________________________________________________________________________ Üretim (tarihi): __________________________________________________________________________________________________________________ Ürün Kaydı Lütfen yukarıdaki bilgileri doldurun. Model numarası ve üretim tarihi, PRYM'nin tabanının altında bulunur. Ürününüzü kaydettirmek için lütfen şu adrese gidin: www.nunababy.com Ana sayfadaki “Donanımı Kaydet” linkine tıklayın. Garanti Yüksek kaliteli ürünlerimizi, hem çocuğunuzla hem de ailenizle birlikte büyüyecek şekilde bilinçli olarak tasarladık. Ürünümüzün arkasında durduğumuz için, donanımımız satın alındığı günden itibaren her ürüne ait özel garanti kapsamındadır. Lütfen bizimle iletişime geçtiğinizde satın alma belgesini, model numarasını ve üretim tarihini hazır bulundurun. Garanti bilgileri için lütfen şu adrese gidin: www.nunababy.com Ana sayfadaki “Garanti” linkine tıklayın. İletişim Yedek parça, servis veya ek garanti ile ilgili sorularınız için lütfen müşteri hizmetleri birimimizle iletişime geçin. [e-mail] www.nunababy.com Çocuk Kullanım Koşulları Bu ürün, aşağıdaki koşulları karşılayan çocuklar için kullanıma uygundur. Arkaya Dönük: Çocuğun boyu 40cm-105cm/Çocuğun kilosu≤18kg Öne Dönük: Çocuğun boyu 76cm-105cm/Çocuğun kilosu≤18kg 15 aylıktan önce ileri bakan modda kullanılmasına izin VERİLMEZ.448447 PRYM talimatı PRYM talimatı

Kurulum Çocuğun Yaşı 0-15 ay >15 ay Kurulum Modu Akıllı Ride™ kilit Arkaya Bakan Mod Arkaya/ İleri Bakan Mod VEYA Tabanla Birlikte Kullanım İçindir 1 129 sayılı BM Yönetmeliğine göre, tabanlı Geliştirilmiş Çocuk Koltuğu Evrensel bir ISOFIX ISO/R2 Geliştirilmiş Çocuk Koltuğudur ve ISOFIX bağlantıları kullanılarak takılmalıdır. 2 Bu bir “i-Size” Geliştirilmiş Çocuk Koltuğu Sistemidir. Araç üreticileri tarafından araç kullanıcı el kitabında belirtildiği gibi, i-Size uyumlu araç koltuk pozisyonlarında kullanım için 129 No’lu BM Yönetmeliğine göre onaylanmıştır. 3 Şüphe duyulması durumunda Geliştirilmiş Çocuk Koltuğu Sisteminin üreticisine veya bayisine danışın. UN Yönetmelik No.129/03 i-Size evrensel ISOFIX Arkaya bakan 40cm-105cm/ ≤18kg İleri bakan 76cm-105cm/ ≤18kg030529 Kurulum Modu Kurulum Yatırma Konumu Bebek modu 1-7 1-7 Çocuğun boyu 40-105cm/ Çocuğun kilosu≤18kg Çocuğun boyu 76cm-105cm/ Çocuğun kilosu≤18 kg Yaş ≥ 15 ay Yeni yürüyen çocuk modu450449 PRYM talimatı PRYM talimatı

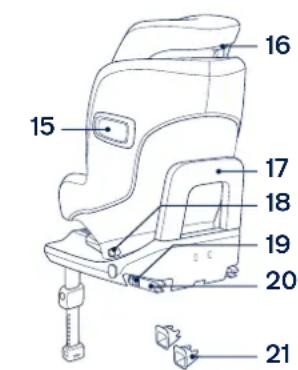

Parça Listesi 1 Baş Desteği 2 Bebek Eklentisi 3 Koltuk Minderi 4 Ayar Kayışı 5 Yatırma Ayarı Düğmesi 6 Yük Ayağı Ayar Düğmesi A 7 Yük Ayağı 8 Yük Ayağı Göstergesi 9 Omuz Kayışı Kılıfları 10 Toka 11 Kayış Ayarı Düğmesi 12 Döndürme Düğmesi 13 ISOFIX Ayar Düğmesi 14 Yük Ayağı Ayar Düğmesi B 15 Yan Çarpma Koruması 16 Kafa Desteği Ayar Kolu 17 Geri Sekme Çubuğu 18 Akıllı Ride™ kilit 19 ISOFIX Serbest Bırakma Düğmesi 20 ISOFIX Bağlayıcı 21 ISOFIX Kılavuzları

UYARI Herhangi bir destek ayağı araç tabanıyla temas etmeli ve çocuğu tutan kayışlar çocuğun vücuduna göre ayarlanmalıdır. Kemerler bükülmemelidir. Çocuğunuz bu geliştirilmiş çocuk koltuğuna yerleştirildikten sonra, çocuk kayışı doğru biçimde kullanılmalıdır. Herhangi bir kucak kemerinin alttan takıldığından emin olun, böylece kalça kemiği sağlam bir şekilde takılmalıdır. Çarpışma durumunda yaralanmalara neden olabilecek herhangi bir bavul veya diğer nesneler uygun biçimde sabitlenmelidir. Çocuğu, çoğu kazanın meydana geldiği kısa gezilerde bile mutlaka geliştirilmiş çocuk koltuğunda sabitleyin. Yetkili makamın onayı olmadan cihazda herhangi bir değişiklik veya ekleme yapılması ve geliştirilmiş çocuk koltuğu üreticisi tarafından sağlanan montaj talimatlarının tam olarak yerine getirilmemesi durumlarında ortaya çıkabilecek tehlikeleri dikkate alın. Çocuklar, geliştirilmiş çocuk koltuğu sisteminde gözetimsiz bırakılmamalıdır. Bakım, onarım ve parça değişimiyle ilgili sorunlar için dağıtıcıya danışın.452451 PRYM talimatı PRYM talimatı

Geliştirilmiş çocuk koltuğunun sert ve plastik parçalarının, hareketli bir koltuğa veya aracın bir kapısına sıkışmayacak şekilde yerleştirilip monte edilmeleri gerektiğine dikkat edin. ISOFIX kılavuzlarının kirli olup olmadığını sıklıkla kontrol edin ve gerekirse temizleyin. İçlerine kir, toz, yiyecek parçaları vb. girerse güvenilirlik olumsuz etkilenebilir. Çocuğun cildi için çok ısınabileceğinden, lütfen bu geliştirilmiş çocuk koltuğunu güneş altında bırakmayın. Çocuğu içine yerleştirmeden önce geliştirilmiş çocuk koltuğunu mutlaka dokunarak kontrol edin. Aracınıza düzgün biçimde kurulabildiğinden emin olmak için lütfen bu geliştirilmiş çocuk koltuğunu satın almadan önce kontrol edin. Uzun bir süre kullanılmayacaksa, bu geliştirilmiş çocuk koltuğunu araç koltuğundan çıkarın. Bu geliştirilmiş çocuk koltuğunu 129 No’lu BM Yönetmeliğine göre ISOFIX bağlantılarıyla kullanmak için, çocuğunuzun aşağıdaki koşulları karşılaması gerekir. Arkaya Dönük: Çocuğun boyu 40cm-105cm/Çocuğun kilosu≤18kg; Öne Dönük: Çocuğun boyu 76cm-105cm/Çocuğun kilosu≤18kg; Bir kazada şiddetli zorlanmalara maruz kaldığında bu geliştirilmiş çocuk koltuğu değiştirilmelidir. Bir kaza, üzerlerinde göremeyebileceğiniz hasara neden olabilir. Geliştirilmiş çocuk koltuğu sistemi, tekstil malzemeleri olmadan kullanılmamalıdır. Koltuk performansının önemli bir parçasını oluşturduklarından, tekstil malzemeleri üretici firmanın önerdiğinin dışındakilerle değiştirilmemelidir. Bu talimatlar, kullanım süresi boyunca geliştirilmiş çocuk koltuğunda veya dahili koltuk varsa, araç el kitabında saklanmalıdır. Kullanıcı ayrıca araç üreticisinin el kitabına yönlendirilmelidir. Bu geliştirilmiş çocuk koltuğunun parçaları hiçbir biçimde yağlanmamalıdır. ÖNEMLİ - ÇOCUK 15 ayını DOLDURANA

KADAR ÖNE DÖNÜK KONUMDA

KULLANMAYIN (Talimatlara başvurun).454453 PRYM talimatı PRYM talimatı

HİÇBİR geliştirilmiş çocuk koltuğu bir kazada yaralanmaya karşı tam koruma garanti edemez. Ancak bu geliştirilmiş çocuk koltuğunun doğru kullanılması, çocuğunuzun ciddi yaralanma veya ölüm riskini azaltacaktır. Hasarlı veya eksik parçaları varsa bu geliştirilmiş çocuk koltuğunu KULLANMAYIN. Omuz kayışları ve bacaklar arasındaki kasık kayışıyla doğru ve güvenli biçimde bağlanmasını engelleyebileceğinden, çocuğunuza geniş/büyük beden kıyafetler GİYDİRMEYİN. Sabitlenmemiş geliştirilmiş çocuk koltuğu keskin dönüş, ani durma veya çarpma durumunda etrafa fırlayarak araçtakileri yaralayabileceğinden, bu geliştirilmiş çocuk koltuğunu veya diğer öğeleri aracınızda kemerle bağlanmamış veya sabitlenmemiş hâlde BIRAKMAYIN. Arkaya bakan geliştirilmiş çocuk koltuğu sistemlerini, aktif öne bakan hava yastığı takılı iken KULLANMAYIN. Ölüm veya ciddi yaralanma meydana gelebilir. Bu geliştirilmiş çocuk koltuğuna önerilen iç yastıklar dışında herhangi bir nesne KOYMAYIN. Çocuğunuzun güvenliğini tehlikeye atacak yapısal hasarı olabileceği için, ikinci el veya kullanım geçmişini bilmediğiniz bir geliştirilmiş çocuk koltuğunu ASLA kullanmayın. Geliştirilmiş çocuk koltuğunu araçta veya çocuğu geliştirilmiş çocuk koltuğunda sabitlemek için ASLA ip ya da benzeri nesneler kullanmayın. Çocuk koltuğu bu konumlardan birinde kullanıldığında, onaylı tüm araçlara sığmayabilir.456455 PRYM talimatı PRYM talimatı

Ürün Kullanımı Bu geliştirilmiş çocuk koltuğunu, aracın gidiş yönüne göre yanlara veya arkaya dönük araç koltuklarınaKURMAYIN . (1)-1 Arkaya bakan geliştirilmiş çocuk koltuğu sistemlerini, aktif öne bakan hava yastığı takılı iken KULLANMAYIN. Ölüm veya ciddi yaralanma meydana gelebilir. (1)-2 Daha fazla bilgi için lütfen aracın kullanıcı kılavuzuna başvurun. Bu geliştirilmiş çocuk koltuğunun arka araç koltuğuna takılması önerilir. (1)-3 Bu geliştirilmiş çocuk koltuğu, i-Size ISOFIX tutturma noktaları bulunan araç koltukları için uygundur. (2) Bu geliştirilmiş çocuk koltuğunu kurulum sırasında hareket edebilen araç koltuklarına TAKMAYIN. Kurulum 1 Tabanı araç koltuğuna yerleştirdikten sonra yük ayağını zemine doğru aşağı çekin. (3) 2 ISOFIX kılavuzlarını ISOFIX tutturma noktalarına takın. (4) ISOFIX kılavuzları, araç koltuğunun yüzeyini yırtılmaktan koruyabilir. Aynı zamanda ISOFIX bağlayıcılarını da yönlendirirler. 3 Tabanın iki yanındaki ISOFIX ayar düğmesine basın, ardından ISOFIX bağlayıcılarını çıkarın. (5) Her iki ISOFIX bağlayıcının da ISOFIX tutturma noktalarına sıkıca takıldığından emin olun. İki tık sesi duyulmalı ve her iki ISOFIX bağlayıcıdaki göstergelerin renkleri tamamen yeşil olmalıdır. (6)-1 ISOFIX bağlayıcıları başarıyla taktıktan sonra, ISOFIX ayarı düğmelerine tekrar basarken, koltuğu aracın arkalığı ile temas edene dek geri doğru itin. (6) Her iki ISOFIX bağlayıcısını çekerek, çocuk koltuğunun güvenli bir şekilde takıldığını kontrol edin. 4 ISOFIX için 9 tane ayarlanabilir konum vardır. ISOFIX ayarı düğmelerine basın ve tabanı araç koltuğuna dayanana kadar geri itin. 5 Geliştirilmiş çocuk koltuğu araç koltuğuna yerleştirdikten sonra yük ayağını yere kadar uzatın. (7) Doğru biçimde takıldığında, yük ayağı göstergesi yeşil renktedir; kırmızı renkte olması yanlış takıldığı anlamına gelir. (7)-3 Yük ayağında 24 konum vardır. Yük ayağı göstergesinin kırmızı renkte olması, yük ayağının yanlış konumda bulunduğunu gösterir. Geliştirilmiş çocuk koltuğunun ön tarafını aşağı doğru bastırarak yük ayağının sabit olduğundan emin olun. Yük ayağını kısaltmak için, yükleme ayağı serbest bırakma düğmesini sıkın ve yükleme ayağını yukarı doğru çekin. 6 Tamamen monte edilen geliştirilmiş çocuk koltuğu (8) şeklinde gösterilmiştir.458457 PRYM talimatı PRYM talimatı

Her iki ISOFIX bağlayıcıyı çekerek, tabanın güvenli bir şekilde takıldığını kontrol edin. ISOFIX bağlayıcılar, ISOFIX tutturma noktalarına takılmalı ve kilitlenmelidir. (8)-1 Yük ayağı doğru takılmalı ve göstergesi yeşil olmalıdır. (8)-2 7 Geliştirilmiş çocuk koltuğunu araçtan çıkarmak için, ISOFIX ayarı düğmelerine basın (9)-1 ve tabanı koltuktan çekin. (9)-2 8 Ardından, ISOFIX açma düğmesini ve ISOFIX bağlayıcılardaki ikincil kilidi sıkarken, koltuğu araçtan çıkarın. (10) 9 ISOFIX ayarlama düğmesine basarak ISOFIX’i ayarlayın. (11) Yan Darbe Kalkanını Kullanma En yüksek yan darbe güvenliği için yan darbe kalkanının açık konumda kilitlendiğinden emin olun. 1 Kayış takımı tokası konuma geri getirildiğinde ve kayış takımı sıkıştırıldığında her iki taraf açılarak yan darbe kalkanları otomatik olarak etkinleştirilir. (12) ÖNEMLİ: Yan darbe koruma elemanlarının açılmasının, çocuğun zaten yeterince sıkı bağlandığı anlamına gelmediğini UNUTMAYIN. 2 Daha fazla oturma alanı sağlamak gerekirse, araç kapısının ters tarafındaki yan darbe kalkanı kapatılabilir. Aracın dış kısmına en yakın olan taraf her zaman açık konumda olmalıdır. (13) 3 Yan darbe koruma elemanı, (14) numaralı resimde gösterildiği gibi elle açılabilir. Yatırma Ayarı Yatırma ayarı düğmesini sıkıp (15) geliştirilmiş çocuk koltuğunu uygun konuma ayarlayın. Yatırma açıları (16) ile gösterildiği gibidir. Yatırdıktan sonra lütfen yük ayağı konumunu tekrar kontrol edin. Bebek modunda 7 yatma açısı, küçük çocuk modunda 7 pozisyon bulunur. Kafa Desteği ve Omuz Kayışları İçin Yükseklik Ayarı Omuz kayışı kemerlerinin uygun yüksekliğe ayarlandığını kontrol edin. Kafa desteği ayar kolunu (17) sıkarken , 8 konumdan birine geçinceye kadar kafa desteğini yukarı veya aşağı. Kafa desteği konumları (18) ile gösterildiği gibidir. Arkaya dönük konumda kullanılırken, omuz kayışı yüksekliği çocuğun omuzlarının üst kısmıyla eşit düzeyde veya üst kısmının aşağısında olmalıdır. (19)(20)460459 PRYM talimatı PRYM talimatı

Öne dönük konumda kullanılırken, omuz kayışı yüksekliği çocuğun omuzlarının üst kısmıyla eşit düzeyde olmalıdır. (21) Bebek Modu (Arkaya Bakan Mod) Arkaya Bakan Çocuğun boyu 40-105 cm/ Çocuğun kilosu ≤18kg Yaslanma konumu Pozisyon 1-7 1 Geliştirilmiş çocuk koltuğu arkaya dönük modda kullanılırken lütfen Akıllı Ride™ kilidi sağa kaydırın. (22) 2 Koltuğu arkaya dönük pozisyona çevirmek için döndürme düğmesine basın. (23)(24) Kolaylığı için 7’ye kadar pozisyonlarda 3 olmak koltuğu yaslanmak Lütfen Dönme. ISOFIX bağlayıcılar, ISOFIX tutturma noktalarına takılmalı ve kilitlenmelidir. (24)-1 Yük ayağı doğru takılmalı ve göstergesi yeşil olmalıdır. (24)-2 Çocuğu Sabitleme Çocuk koltuğa yerleştirildikten sonra, omuz kayışlarının uygun yükseklikte olup olmadığını kontrol edin. 1 Çocuğun yandan daha kolay yerleştirilmesi/ çıkarılması amacıyla döndürmek için döndürme düğmesine basın. (25)(26) 2 Şerit ayarı düğmesine basarken, omuz kayışlarını istediğiniz uzunluğa çekin (uzatmak için sabit omuz tamponlarının alt kısmından çekin). (27) 3 Kırmızı düğmeye basarak kayışın tokasını açın. (28) 4 Çocuğun arkaya dönük modda daha rahat yerleştirilmesini sağlamak için koltuğun her iki tarafında bulunan tokaları gösterildiği gibi sabitleyin. (29) 5 Bebek için kullanmadan önce, bebek eklentisine takoz takılı olduğundan lütfen emin olun. (30) Daha fazla rahatlık için çocuğun sırtını desteklemek amacıyla, yastık, takılmadan ayrı olarak kullanılabilir.Bebek 60 cm'den kısayken veya eklentiye sığamayana kadar tam bebek eklentisinin kullanılmasını öneririz. Bebek eklentisi yan darbe korumasını artırır.Eklentinin kafa kısmını çıkarmak için kafa desteğindeki kopçaları ayırın.Çocuğun kafası rahatlıkla sığmamaya başladığında, bebek eklentisinin kafa desteği kısmını çıkarın.Bebeğin omuzları rahatlıkla sığmamaya başladığında, bebek eklentisinin gövde kısmını çıkarın.Çocuk rahat biçimde oturamadığında daha fazla alan sağlamak için kopçaları ayırarak bebek eklentisi yastığını çıkarın.462461 PRYM talimatı PRYM talimatı

6 Çocuğu geliştirilmiş çocuk koltuğuna yerleştirip tokayı takın. Lütfen (31) numaralı resme başvurun. 7 Ayar kayışını çekerek omuz kayışlarını sıkın. (32) Çocuk ve omuz kayışları arasındaki mesafenin yaklaşık bir el kalınlığında olduğundan emin olun. Yeni yürüyen çocuk Modu (İleri Bakan Mod) İleri Bakan Çocuğun boyu 76cm-105cm/ Çocuğun kilosu≤18kg Yaslanma konumu Pozisyon 1-7 15 aylıktan önce ileri bakan modda kullanılmasına izin VERİLMEZ. 1 Geliştirilmiş çocuk koltuğu ileri bakan modda kullanılırken lütfen Akıllı Ride™ kilidi sola kaydırın. (33) 2 Koltuğu öne bakan pozisyona döndürmek için döner düğmeye basın. (34)(35) ISOFIX bağlayıcılar, ISOFIX tutturma noktalarına takılmalı ve kilitlenmelidir. (35)-1 Yük ayağı doğru takılmalı ve göstergesi yeşil olmalıdır. (35)-2 Çocuğu Sabitleme Çocuk koltuğa yerleştirildikten sonra, omuz kayışlarının uygun yükseklikte olup olmadığını kontrol edin. 1 Çocuğun yandan daha kolay yerleştirilmesi/ çıkarılması amacıyla döndürmek için döndürme düğmesine basın. (36) 2 Şerit ayarı düğmesine basarken, omuz kayışlarını istediğiniz uzunluğa çekin (uzatmak için sabit omuz tamponlarının alt kısmından çekin). (37) 3 Kırmızı düğmeye basarak kayışın tokasını açın. (38) 4 Çocuğun ileri bakan modda daha rahat yerleştirilmesini sağlamak için koltuğun her iki tarafında bulunan tokaları gösterildiği gibi sabitleyin. (39) 5 Geliştirilmiş çocuk koltuğunu öne dönük modda monte ederken bebek eklentisini kullanmayın. 6 Çocuğu geliştirilmiş çocuk koltuğuna yerleştirip her iki kolu kayışlardan geçirin. Tokayı takın. Lütfen (31) numaralı resme başvurun. 7 Ayar kayışını çekerek omuz kayışlarını sıkın. (40) Çocuk ve omuz kayışları arasındaki mesafenin yaklaşık bir el kalınlığında olduğundan emin olun. Tekstil Malzemelerini Ayırma 1 Tokayı açın (41) ve bebek eklentisini çıkarın. 2 Omuz kayışı kılıflarını kanca ve halka tutturucuları ayırın. (42) 3 Kopçaları açın. (43)464463 PRYM talimatı PRYM talimatı

4 Omuz kayışlarının arkasında bulunan ana koltuk pedindeki kopçaları açın. (44) 5 Omuz kayışlarını baş desteğinin altındaki kanadın arkasına geçirin. (45) 6 Kafa desteğinin üzerindeki elastik bantları açın ve kafa desteği tekstil malzemelerini çıkarın. (46)(47) 7 Ana koltuk minderindeki ve ayar kayışındaki kopçayı açın, (48)-1 ardından tekstil malzemelerini çıkarın. (48)-2 Tekstil malzemelerini monte etmek için yukarıdaki adımları ters yönde izleyin. Lütfen talimat kılavuzunu geliştirilmiş çocuk koltuğunun en altındaki saklama gözünde muhafaza edin. (49) Temizlik ve Bakım Takozu eklentiden çıkardıktan sonra lütfen çocuğun erişemeyeceği bir yerde saklayın. Alt koltuk minderini ve üst koltuk kaplamasını 30°C'nin altındaki soğuk suyla yıkayın. Yumuşak eşyaları ütülemeyin. Tekstil malzemelerinde ağartıcı kullanmayın veya kuru temizlemeye vermeyin. Geliştirilmiş çocuk koltuğunu yıkamak için, seyreltilmemiş deterjan, gaz ya da başka bir organik çözelti kullanmayın. Ürüne zarar verebilir. Sadece hafif deterjan, su ile birlikte yumuşak bir bez kullanarak geliştirilmiş çocuk koltuğunun kabuğunu ve kayışları temizleyin. Fazla kuvvet uygulayarak kurutmak için tekstil malzemelerini bükmeyin. Tekstil malzemelerinde kırışıklık bırakabilir. Lütfen tekstil malzemelerini gölgede asılı olarak kurutun. Uzun süre kullanılmayacaksa, lütfen geliştirilmiş çocuk koltuğunu araç koltuğundan çıkarın. Geliştirilmiş çocuk koltuğunu çocuğunuzun erişemeyeceği serin ve kuru bir yere koyun. NUNA International B.V. Nuna ve ilgili tüm logolar ticari markalardır.466465
