Tipo di prodotto	Purificatore d'aria
Marca	Kärcher
Modello	AF 30
Dimensioni (L x P x A)	260 x 260 x 480 mm
Peso	5,8 kg
Alimentazione elettrica	24 V CC (adattatore di rete incluso)
Potenza nominale	36 W
Consumo in standby	< 0,5 W
Superficie utile massima	30 m²
Portata d'aria massima	320 m³/h
Livelli di ventilazione	5 (manuale + automatico)
Filtro: efficienza (0,3 μm)	99,95 %
Durata del filtro	Fino a 3000 ore (secondo l'uso)
Funzioni principali	Modalità automatica, modalità ECO, modalità standby, timer (max 12 h), blocco del pannello di controllo, display PM2.5 con codice colore
Sensore di qualità dell'aria	Particelle fini PM2.5
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; sostituire il filtro (rimuovere l'imballaggio prima del primo utilizzo)
Sicurezza	Blocco del pannello di controllo (protezione bambini), spegnimento automatico con timer, scollegare prima della manutenzione
Accessori inclusi	Adattatore di rete AF 30, filtri (nell'apparecchio)
Garanzia	Secondo le condizioni del paese, contattare il distributore

Domande frequenti - AF 30 Kärcher

Come rimuovere l'imballaggio e installare il filtro per la prima volta?

Aprire i due coperchi del filtro utilizzando l'impugnatura incassata, rimuovere i filtri imballati, togliere l'imballaggio e reinserirli. Richiudere i coperchi. Collegare l'adattatore di rete e accendere l'apparecchio.

Qual è il significato dei colori sul display PM2.5?

Blu: buona qualità (0-60 µg/m³), giallo: media (61-120), rosso: cattiva (>120). L'apparecchio adatta automaticamente la ventilazione di conseguenza.

Come attivare la modalità standby e cosa fa?

Premere il tasto della modalità standby. Il ventilatore gira al livello più basso per un funzionamento molto silenzioso. Tutti i display si spengono dopo 10 secondi. Per uscire, premere un qualsiasi tasto tranne Accensione/Spegnimento.

Come bloccare il pannello di controllo per evitare regolazioni accidentali?

Premere il tasto di blocco per 3 secondi. Per sbloccare, premere di nuovo per 3 secondi.

Quando è necessario sostituire il filtro e come ripristinarlo?

Il filtro deve essere sostituito dopo 2500-3000 ore, o prima se l'apparecchio diventa rumoroso o emette cattivo odore. Dopo la sostituzione, premere il tasto di ripristino del filtro per 3 secondi.

Cosa fare se l'apparecchio non si accende?

Controllare la presa di corrente e il fusibile. Collegare l'adattatore a un'altra presa. Se il problema persiste, contattare il servizio post-vendita.

Come impostare il timer?

Premere più volte il tasto timer per selezionare la durata desiderata (max 12 h). L'apparecchio si spegne automaticamente alla fine. Per annullare, impostare su '0'.

Qual è la differenza tra le modalità ECO e standby?

In modalità ECO, lo schermo si spegne per risparmiare energia ma il ventilatore può funzionare a qualsiasi livello. In modalità standby, il ventilatore gira al livello più basso e tutti i display si spengono.

Posso utilizzare l'apparecchio in bagno?

No, l'apparecchio non deve essere utilizzato in ambienti umidi o ad alta temperatura. Utilizzarlo solo in una stanza asciutta all'interno.

Come pulire il purificatore d'aria?

Spegnere e scollegare l'apparecchio. Pulire l'involucro con un panno morbido e asciutto. Non utilizzare mai detergenti abrasivi né acqua. Non immergere mai l'apparecchio o l'adattatore in acqua.

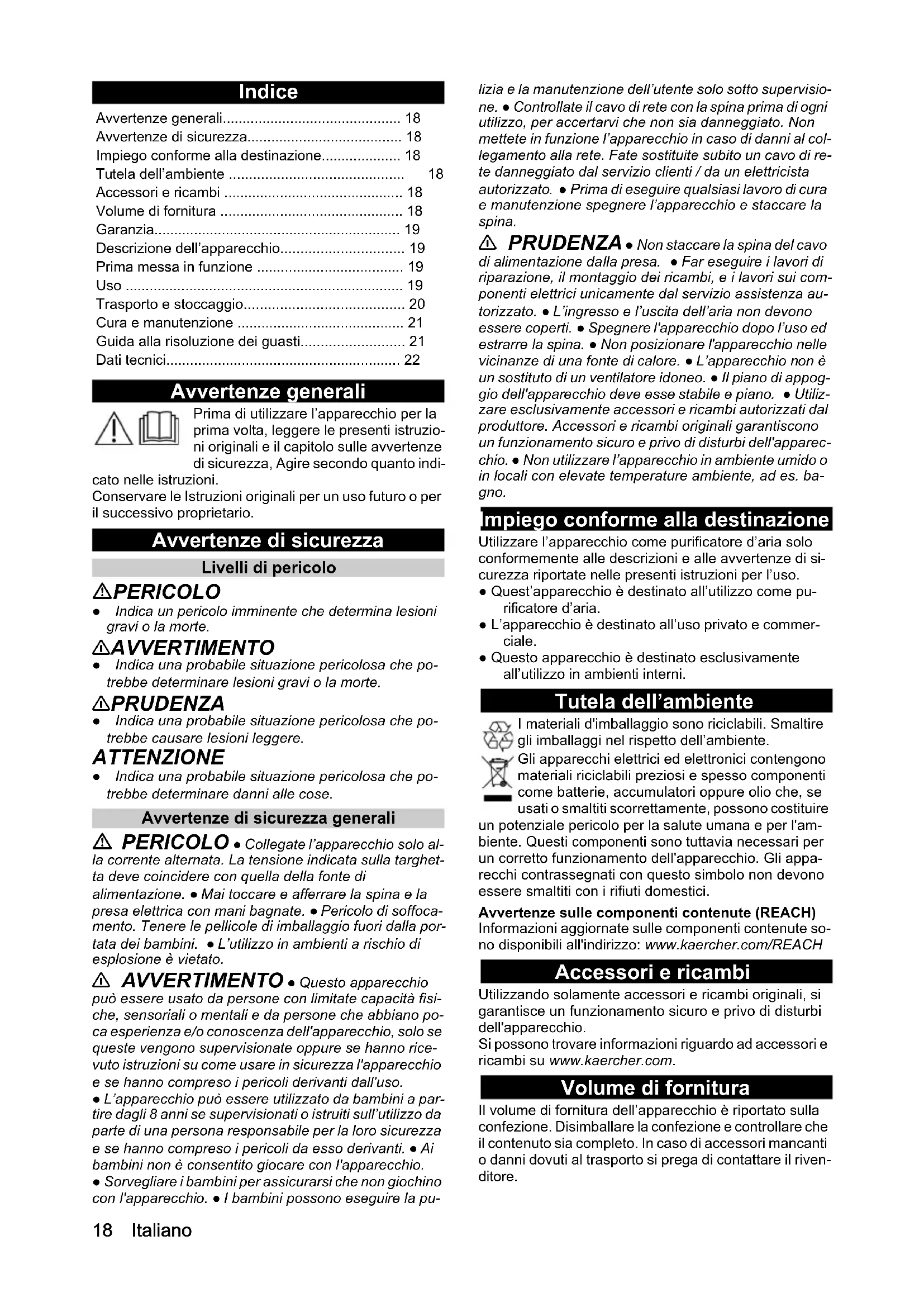

MANUALE UTENTE AF 30 Kärcher

Avvertenze generali

Avvertenze di sicurezza

Impiego conforme alla destinazione

Tutela dell'ambiente

Accessori e ricambi

Volume di fornitura

Garanzia

Descrizione dell'apparecchio

Prima messa in funzione

Uso

Trasporto e stoccaggio

Cura e manutenzione

Guida alla risoluzione dei guasti

Dati tecnici

Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali e il capitolo sulle avvertenze di sicurezza. Agire secondo quanto indi

cato nelle istruzioni.

Conservare le istruzioni originali per un uso futuro o per il successivo proprietario.

Avvertenze di sicurezza

Livelli di pericolo

PERICOLO

• Indica un pericolo imminente che determina lesioni gravi o la morte.

AVVERTIMENTO

• Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

PRUDENZA

• Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

• Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Avvertenze di sicurezza generali

PERICOLO • Collegate l'apparecchio solo alla corrente alternata. La tensione indicata sulla targhetta deve coincidere con quella della fonte di alimentazione. Mai toccare e afferrare la spina e la presa elettrica con mani bagnate. Pericolo di soffocamento. Tenere le pellicole di imballaggio fuori dalla portata dei bambini. L'utilizzo in ambienti a rischio di esplosione è vietato. AVVERTIMENTO. Questo apparecchio può essere usato da persone con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell'apparecchio, solo se queste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in sicurezza l'apparecchio e se hanno compreso i pericoli derivanti dall'uso. - L'apparecchio può essere utilizzato da bambini a partire dagli 8 anni se supervisionati o istruiti sull'utilizzo da parte di una persona responsabile per la loro sicurezza e se hanno compreso i pericoli da esso derivanti. - Ai bambini non è consentito giocare con l'apparecchio. - Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio. - I bambini possono eseguire la pu

Pulizia e manutenzione da parte dell'utente solo sotto supervisione. Controllate il cavo di rete con la spina prima di ogni utilizzo, per accertarvi che non sia danneggiato. Non mettete in funzione l'apparecchio in caso di danni al collegamento alla rete. Fate sostituire subito un cavo di rete danneggiato dal servizio clienti o da un elettricista autorizzato. Prima di eseguire qualsiasi lavoro di cura e manutenzione, spegnere l'apparecchio e staccare la spina.

PRUDENZA. Non staccare la spina del cavo di alimentazione dalla presa. Far eseguire i lavori di riparazione, il montaggio dei ricambi e i lavori sui componenti elettrici unicamente dal servizio assistenza autorizzato. L'ingresso e l'uscita dell'aria non devono essere coperti. Spegnere l'apparecchio dopo l'uso ed estrarre la spina. Non posizionare l'apparecchio nelle vicinanze di una fonte di calore. L'apparecchio non è un sostituto di un ventilatore idoneo. Il piano di appoggio dell'apparecchio deve essere stabile e piano. Utilizzare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono un funzionamento sicuro e privo di disturbi dell'apparecchio. Non utilizzare l'apparecchio in ambiente umido o in locali con elevate temperature ambiente, ad es. bagno.

Impiego conforme alla destinazione

Utilizzare l'apparecchio come purificatore d'aria solo conformemente alle descrizioni e alle avvertenze di sicurezza riportate nelle presenti istruzioni per l'uso.

• Quest'apparecchio è destinato all'utilizzo come purificatore d'aria.
• L'apparecchio è destinato all'uso privato e commerciale.
• Questo apparecchio è destinato esclusivamente all'utilizzo in ambienti interni.

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per il corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell'apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto, si prega di contattare il rivenditore.

Garanzia

Le condizioni di garanzia valgono nel rispetto del paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia, si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Descrizione dell'apparecchio

Per le figure vedi pagina dei grafici.

Figura A

1 Tasti operativi 2 Campo di visualizzazione 3 Tasto operativo Dispositivo On/Off 4 Tasto operativo Velocità della ventola 5 Tasto operativo / display Modalità automatica On / Off 6 Tasto operativo Modalità ECO On / Off 7 Tasto operativo / display Modalità sleep On / Off 8 Tasto operativo / display Blocco delle funzioni 9 Tasto operativo / display Timer 10 Tasto operativo Reset del filtro 11 Indicazione display temperatura in °C 12 Indicazione display stato temporizzato avvio/spegnimento 13 Indicazione display velocità ventilata 14 Indicazione display indice di qualità dell'aria PM 2,5 (visualizzazione numerica / a colori) 15 Indicazione display umidità relativa 16 Indicazione display durata del filtro 17 Sensore di qualità dell'aria 18 Collegamento alimentatore AF 30 19 Cavo di collegamento AF50 20 Ruota girevole AF50 (4x) 21 Copertura filtro 22 Filtro 23 Adattatore di rete AF30

Nota

Le impostazioni delle funzioni sono possibili solo tramite i tasti operativi e non tramite le indicazioni del display.

Prima messa in funzione

Prima della prima messa in funzione, i filtri fini già inseriti all'interno dell'apparecchio devono essere estratti.

1. Aprire i due coperchi dei filtri sull'impugnatura incassata e rimuoverli con entrambe le mani.

Figura B

Figura C

1. Rimuovere i filtri imballati dall'alloggiamento tramite le linguette.

Figura D

1. Disimballare i filtri.

Figura E

1. Inserire i filtri disimballati.

Figura F

1. Inserire le coperture dei filtri con entrambe le mani.

Figura G

1. Depositate l'apparecchio su una superficie piana. Assicurarsi che venga mantenuta una distanza di 0,30 m su ogni lato.

Figura H

1. Assicurarsi che le aperture di alimentazione e di uscita dell'aria non siano bloccate.

Nota

Non mettere l'apparecchio su superfici calde o nelle vicinanze di riscaldamenti.

Evitare che fluidi o altri materiali estranei (ad es. oggetti metallici) penetrino nell'apparecchio.

1. AF 30: Inserire la spina dell'alimentatore nell'apparecchio.

Inserire la spina dell'alimentatore in una presa.

AF 50: Inserire la spina dell'apparecchio in una presa.

Figura I

L'apparecchio è pronto all'uso.

Nota

Consiglio di lasciar funzionare per la prima volta l'apparecchio durante la notte, realizzando una pulizia accurata del vostro ambiente.

Nota

Tabella con i dati orari dei simboli del display per la durata del filtro, vedere il capitolo "Sostituire il filtro".

Uso

Accendere/spegnere l'apparecchio

1. Per accendere l'apparecchio: premere il tasto on/off sull'apparecchio.

Figura I

L'apparecchio si avvia automaticamente.

Nota

Dopo l'accensione, i display e i tasti del pannello di controllo si illuminano brevemente. Il sensore di qualità dell'aria integrato misura automaticamente la qualità dell'aria nella stanza.

1. Se necessario, si possono impostare ad es. le seguenti funzioni tramite i tasti operativi:
2. Livello ventola
3. Modalità automatica
4. Modalità ECO
5. Modalità Sleep
6. Bloccare il pannello di controllo Timer
7. Reset filtro
8. Per spegnere l'apparecchio: Premere il tasto on/off dell'apparecchio.

I display e i tasti del pannello di controllo si spengono. L'apparecchio è spento.

Regolare la velocità della ventola

A seconda della qualità dell'aria, la velocità della ventola può essere impostata manualmente per 1, 2, 3, 4 o 5. In caso di qualità dell'aria scarsa, per esempio per filtrare il fumo, la ventola dovrebbe funzionare alla massima velocità (5) per 15 - 20 minuti.

Nota

Per pulire l'aria in modo efficace, tenere le finestre e le porte chiuse quando il purificatore d'aria è acceso.

Simbolo del tasto operativo per la velocità della ventola:

• Premere ripetutamente il tasto operativo della velocità della ventola fino a raggiungere la velocità desiderata.

La velocità della ventola selezionata viene visualizzata sul pannello di controllo.

Nota

Quando si seleziona manualmente la velocità della ventola, la velocità selezionata viene visualizzata sul display per 3 secondi prima che i valori dell'indice PM 2.5 vengano nuovamente visualizzati sul display.

Impostare la modalità automatica

In modalità automatica, il purificatore d'aria imposta la velocità appropriata della ventola (1, 2, 3, 4, 5) in base alla qualità dell'aria.

Se la qualità dell'aria è scarsa, per esempio, la velocità della ventola viene automaticamente aumentata.

Simbolo del tasto operativo e indicatore del display per la modalità automatica:

• Premere il tasto operativo della modalità automatica. La modalità automatica viene attivata o disattivata.

Impostare la funzione ECO / risparmio energetico. Attivare/disattivare la modalità risparmio energetico.

Simbolo del tasto operativo e indicazione del display per la modalità ECO / risparmio energetico.

L'apparecchio è in modalità di lavoro:

• premere il tasto operativo della modalità ECO. L'apparecchio passa alla modalità risparmio energetico e il display si spegne.

L'apparecchio è in modalità risparmio energetico:

• premere il tasto operativo della modalità ECO. L'apparecchio passa alla modalità lavoro, il display si accende.

Impostare la modalità Sleep

In modalità Sleep, la ventola funziona alla velocità più bassa ed è quindi molto silenziosa.

• Premere il tasto operativo della modalità Sleep. La modalità Sleep è attivata o disattivata.

Simbolo del tasto operativo e indicazione del display per la modalità Sleep:

Nota

dopo aver premuto il tasto operativo della modalità Sleep, tutti i simboli del display (tranne la modalità Sleep) si spengono.

Dopo 10 secondi, anche il tasto operativo della modalità Sleep si spegne.

Per uscire dalla modalità Sleep, premere qualsiasi tasto operativo (tranne On/Off).

Blocco/sblocco del pannello di controllo

Per prevenire cambiamenti accidentali delle impostazioni, ad esempio da parte di bambini o animali domestici, il pannello di controllo può essere bloccato.

Icona del tasto operativo e indicazione del display per il blocco del pannello di controllo:

• Blocco: premere il tasto per 3 secondi.
• Sblocco: premere il tasto di blocco per 3 secondi.

Impostare il timer

Il timer può essere impostato sul tempo di funzionamento desiderato (max 12 ore). Quando il tempo impostato è trascorso, l'apparecchio si spegne automaticamente. La velocità della ventola può essere cambiata in qualsiasi momento.

Simbolo del tasto operativo e indicatore del display per il timer:

• Attivare: premere ripetutamente il tasto operativo fino a raggiungere il tempo di funzionamento desiderato. Il display mostra il tempo impostato.
• Disattivare: premere il tasto operativo del timer finché il display non mostra "0". In caso di impostazione su "0", la funzione del timer viene annullata.

Eseguire il reset del filtro dopo il cambio del filtro

Allo scadere della durata del filtro, è necessario sostituire i filtri. Per maggiori informazioni, vedere il capitolo Sostituzione del filtro.

Simbolo del tasto operativo per il reset del filtro:

Indicazione qualità dell'aria PM 2.5

Il display mostra la concentrazione di polveri sottili (PM 2.5) numericamente nell'unità µg / m³ . Inoltre, un indice cromatico fornisce informazioni sulla qualità dell'aria:

PM 2,5 Qualità dell'Aria Colore
0-60 Buona Blu
61 - 120 Mediocre	Giallo
>120	Scarsa Rosso

Trasporto e stoccaggio

△PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nel trasporto e nello stoccaggio, osservare il peso dell'apparecchio.

Conservare l'apparecchio soltanto in vani interni asciutti.

Cura e manutenzione

Pulizia

PERICOLO

Pericolo di morte per folgorazione

I liquidi possono condurre l'elettricità e causare lesioni gravi o mortali.

Scollegare sempre l'alimentatore dalla presa prima dei lavori di pulizia e di manutenzione.

Non immergere mai l'apparecchio o l'alimentatore in acqua. Non lavare mai l'apparecchio o l'alimentatore.

1. Spegnere l'apparecchio.
2. Staccare l'alimentatore dalla presa.
3. Passare sull'apparecchio un panno morbido e asciutto. Non utilizzare detergenti abrasivi o corrosivi.

Sostituzione del filtro

Il filtro deve essere cambiato al più tardi dopo 2500 - 3000 ore di funzionamento. Se l'apparecchio diventa più rumoroso, emana un odore sgradevole (filtro) o il filtro è visibilmente sporco, anche prima. Se la durata del filtro è inferiore a 150 ore, il simbolo lampeggia nel display (frequenza di lampeggio 2x /secondo) per ricordarvi di cambiare il filtro.

A seconda della durata, viene visualizzato il seguente numero di simboli:

Indicazione durata del filtrlo (h)
2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500

Indicazione durata del filtrlo (h)
501 - 1000	- -
1 - 500	-

1. Spegnere l'apparecchio e scollegare l'adattatore o la spina di rete dalla presa e dall'apparecchio.

Figura J

1. Aprire i due coperchi dei filtri sull'impugnatura incassata e rimuoverli con entrambe le mani.

Figura B Figura C

1. Rimuovere i filtri dall'alloggiamento tramite le linguette.

Figura D

1. Disimballare i nuovi filtri.

Figura E

1. Inserire i filtri disimballati.

Figura F

1. Inserire le coperture dei filtri.

Figura G

1. Collegare l'alimentatore all'apparecchio e alla presa.
2. Accendere l'apparecchio.

Per resettare il filtro (reset), premere il simbolo per 3 secondi.

Figura K

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono essere risolte con l'ausilio della tabella seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

Errore Causa Correzione
L'apparecchio non si ac-cende	Nessuna tensione elettrica	Controllare la presa e il fusabile dell'alimen-tazione di corrente.Inserire la spina dell'alimentatore in un'altra presa.
	Alimentatore difettoso	Contattare il servizio clienti per sostituire l'alimentatore.
	Apparecchio difettoso Contattare il servizio clienti.
Il display lampeggia e l'apparecchio non si av-via	Copertura del filtrlo non insertita corretta-mente	Inserire correttamente la copertura del fil-tro, assicurandosi che i filtri siano posizio-nati correttamente.
Il flusso d'aria è ridotto	Filtro intasato	Cambiare il filtrlo, vedere il capitolo Sosti-tuzione del filtrlo.
	Filtro non disimballato	Disimballare il filtrlo, vedere il capitolo Pri-ma messa in funzione.
	Velocità della ventola troppo Bassa	Aumentare la velocità della ventola, vedere il capitolo Regolare la velocità della vento-la.
	L'uscita dell'aria è bloccata	Rimuovere i corpi estranei.
Eliminazione degli odori inefficace	Aria ambiente di scarsa qualità	Aprire le finestre per migliorare la ventilà-zione.
	Filtro esaurito o usato troppo a lungo	Sostituire il filtrlo.
	Velocità della ventola troppo Bassa	Aumentare la velocità della ventola, vedere il capitolo Regolare la velocità della vento-la.

Dati tecnici

Errone Causa Correzione
Qualità dell'aria scaden-te	Velocità della ventola troppo Bassa	Aumentare la velocità della ventola, vedere il capitolo Regolare la velocità della vento-la.
	Tiraggio • Chiudere le finestre e le porte	mente l'ap-parecchio è in funzione.
	AF 30: Dimensione della camera netta-mente superiore a 30 m2	Rispettare le dimensioni massime della camera.
	AF 50: Dimensione della camera netta-mente superiore a 50 m2	Rispettare le dimensioni massime della camera.
	Fessure per l'aria sull'apparecchio bloccate	Mantenere le distance necessarie dall'ap-parecchio.Non mettere nulla sull'apparecchio.
	Filtro non disimballato	Disimballare il filtrlo, vedere il capitolo Pri-ma messa in funzione.
	Filtro intasato o contaminato.	Cambiare il filtrlo, vedere il capitolo Sosti-tuzione del filtrlo.

		AF 30 AF 50
Collegamento elettrico
Tensione di rete	V	DC24V	220-240
Fase	~	1	1
Frequenza di rete	Hz	50-60	50-60
Potenza nominale	W	36	50
Standby	W	< 0,5	< 0,5
Dati sulle prestazioni dell'apparecchio
Massimo flusso d'aria	m3/h	320 520
Superficie utile	m2	* 30	* 50
Efficienza FILTER a 0,3μm		99,95%	99,95%
Durata massima del filtrlo (a seconda dell'ambiente)	h	3000	3000
Livelli ventilazione		5	5
Dimensioni e pesi
Peso	kg	5,8	7,7
Lunghezza x larghezza x altezza	mm	260x260 x480	290x290 x560
Condizioni ambientali
Temperatura ambiente	°C	-10 °C +40 °C	-10 °C +40 °C
Valori rilevati secondo norma EN 60335-2-69
Pressione acustica	dB(A)	26-51	29-53

• A 3 m di altezza del soffitto e 3 volte il ricambio d'aria all'ora. Con riserva di modifiche tecniche.

Indice

Impostazione del timer

Il timer può essere impostato sul tempo di funzionamento desiderato (vedi fig. 12 h). Quando è trascorso il tempo impostato, l'apparecchio si spegne automaticamente. La velocità del ventilatore può essere regolata in qualsiasi momento.

Pulsanti delle immagini e guida per l'utente:

• Attivazione: Premere ripetutamente il pulsante del timer finché non viene raggiunto il tempo di funzionamento desiderato. La spia indica il tempo impostato. Disattivazione: Premere il pulsante del timer fino a quando la spia non visualizza "0". Se si imposta 0, la funzione timer viene disattivata.

Esecuzione del ripristino del filtro dopo la sostituzione del filtro

Dopo il tempo di funzionamento del filtro, i filtri devono essere sostituiti. Per maggiori informazioni, fare riferimento al capitolo Sostituzione del filtro.

Pulsante di ripristino del filtro:

Indicazioni generali di sicurezza

PERICOLO: Collegare l'apparecchio solo a corrente alternata. La tensione indicata sulla targhetta delle caratteristiche deve coincidere con la tensione della rete di alimentazione. Non afferrare mai la spina di rete con le mani bagnate. Pericolo di soffocamento. Non tenere i fogli di imballaggio a portata di mano dei bambini. È vietato il funzionamento in zone con pericolo di esplosione.

Prima messa in funzione

Prima della prima messa in funzione, i filtri fini già utilizzati nel dispositivo devono essere separati.
