Tipo di prodotto	Spazzatrice semovente con conducente a sedere
Marca	Kärcher
Modello	KM 170600 R D Classic
Dimensioni (L × l × H)	2742 × 1904 × 2213 mm
Peso a vuoto	1 695 kg
Peso totale ammesso	2 701 kg
Alimentazione	Motore diesel 4 tempi Kubota V1505 (E4B), 1 498 cm³, 18,5 kW (24,8 CV) a 2 300 giri/min
Capacità del serbatoio carburante	26 L (diesel)
Batteria	12 V, 72 Ah
Velocità massima (avanti e indietro)	14 km/h
Pendenza massima (senso di marcia)	18 %
Pendenza laterale massima	10 %
Larghezza di spazzamento (senza / con 1 / con 2 spazzole laterali)	1 344 mm / 1 700 mm / 2 000 mm
Capacità di spazzamento max.	28 000 m²/h (con 2 spazzole laterali)
Volume del cassetto polvere	600 L
Altezza di scarico del cassetto	1 540 mm
Diametro della spazzola rotante	400 mm
Diametro delle spazzole laterali	650 mm
Superficie filtrante (filtro polveri sottili)	9,1 m²
Freni	Meccanico (ruote anteriori) + idrostatico (ruota posteriore)
Pressione pneumatici (anteriore e posteriore)	8 bar
Manutenzione	Giornaliero: controlli livelli, pressione pneumatici, pulizia filtro; settimanale: pulizia radiatore, controllo olio idraulico; manutenzione da parte del SAV secondo ore di servizio
Ricambi e riparabilità	Ricambi originali Kärcher disponibili; riparazioni da parte di SAV autorizzato; garanzia secondo le condizioni del paese
Sicurezza	Freno di stazionamento, contatto di sicurezza sul sedile, chiave di accensione, protezione anti-ribaltamento (pendenze), arresto motore automatico se il conducente lascia il sedile
Informazioni generali	Utilizzo solo all'aperto; non utilizzare in atmosfera esplosiva o per aspirare liquidi infiammabili; omologazione circolazione stradale secondo opzione

Domande frequenti - KM 170600 R D Classic Kärcher

Come avviare la spazzatrice Kärcher KM 170600 R D Classic?

Sedersi sul sedile del conducente, tirare il freno di stazionamento, regolare la leva dell'acceleratore a circa il 75% del regime massimo, quindi girare la chiave di accensione in posizione I (accensione). Attendere che la spia di preriscaldo si spenga (per motore diesel), quindi girare la chiave in posizione II fino all'avviamento (max 10 secondi). Rilasciare la chiave: torna in posizione I. Lasciare scaldare il motore se temperatura < 0 °C.

Come regolare la traccia di spazzamento della spazzola rotante?

Controllare prima la pressione degli pneumatici (8 bar). Posizionare la macchina su un piano coperto di polvere o gesso. Abbassare la spazzola-rotolo con la leva di comando e lasciarla girare per circa 10 secondi. Alzare la spazzola e indietreggiare. La traccia deve formare un rettangolo regolare di 80-85 mm di larghezza. Per regolare, allentare la vite di fissaggio dell'alloggiamento, inclinarlo verso l'esterno, quindi regolare la vite di registrazione (molla) fino ad ottenere la larghezza desiderata.

Come svuotare il cassetto polvere?

Alzare prima la spazzola-rotolo e la spazzola laterale (tirare le leve 1 e 3 all'indietro). Chiudere la paratia del raccoglitore (leva 4 all'indietro). Sollevare il cassetto polvere (leva 2 all'indietro). Avanzare lentamente fino al punto di scarico, tirare il freno di stazionamento, quindi aprire la paratia del raccoglitore (leva 4 in avanti) per svuotare. Richiudere la paratia, rilasciare il freno, allontanarsi, quindi abbassare il cassetto (leva 2 in avanti). Non rimanere mai sotto il cassetto sollevato!

Quali tipi di superfici possono essere spazzate?

La spazzatrice è progettata per superfici esterne sporche: asfalto, pavimenti industriali, massetti, calcestruzzo, pavimentazioni. Non utilizzarla su terreni instabili o in pendenza > 18% nel senso di marcia o > 10% laterale. Evitare di spazzare liquidi, oggetti infiammabili, nastri adesivi o fili che potrebbero avvolgersi.

Come manutenere il filtro polveri sottili?

Il filtro si pulisce automaticamente ogni 10 minuti. Per una pulizia manuale, utilizzare il tasto di pulizia del filtro. Non lavare mai il filtro con acqua. Per sostituirlo, contattare il servizio post-vendita Kärcher. Aprire il cofano anteriore, sbloccare il coperchio del filtro, rimuovere il filtro usato e montare quello nuovo nel verso corretto.

Cosa fare se il motore non si avvia?

Verificare di essere seduti sul sedile (contatto di sicurezza). Controllare la carica della batteria (12 V) e il livello del carburante. Spurgare il circuito carburante se necessario. Sostituire il filtro carburante se intasato. Se il problema persiste, contattare il servizio post-vendita Kärcher.

Qual è la capacità del serbatoio carburante e l'autonomia?

Il serbatoio contiene 26 L di gasolio. L'autonomia è di circa 4,5 ore di funzionamento continuo a pieno regime. Utilizzare gasolio invernale a temperature inferiori a 0 °C per evitare problemi di flocculazione.

Come spostare la spazzatrice senza autopropulsione (guasto)?

Aprire il cofano motore. Localizzare la vite di sblocco (rossa) della pompa idraulica. Ruotarla di 180° in senso antiorario utilizzando l'utensile speciale (chiave a brugola rossa) situato nel supporto del telaio. Non spostare la macchina su lunghe distanze e non superare 10 km/h. Dopo lo spostamento, ruotare la vite a fondo in senso orario.

Quali sono le istruzioni di sicurezza importanti?

Indossare protezioni acustiche (livello sonoro 103 dB(A)). Non lasciare mai che bambini utilizzino la macchina. Non fumare durante il rifornimento. Prima di qualsiasi intervento, spegnere il motore, rimuovere la chiave e tirare il freno di stazionamento. Non superare ostacoli di oltre 70 mm senza rampa. In caso di emergenza, utilizzare il martello di emergenza situato sotto il sedile per rompere il vetro della cabina.

Dove trovare ricambi e come usufruire della garanzia?

Utilizzare esclusivamente ricambi originali Kärcher. Consultare il sito www.kaercher.com per i riferimenti. La garanzia è valida secondo le condizioni del proprio paese; rivolgersi al rivenditore o al SAV autorizzato con la prova d'acquisto. I lavori di manutenzione devono essere eseguiti dal SAV Kärcher per mantenere la garanzia.

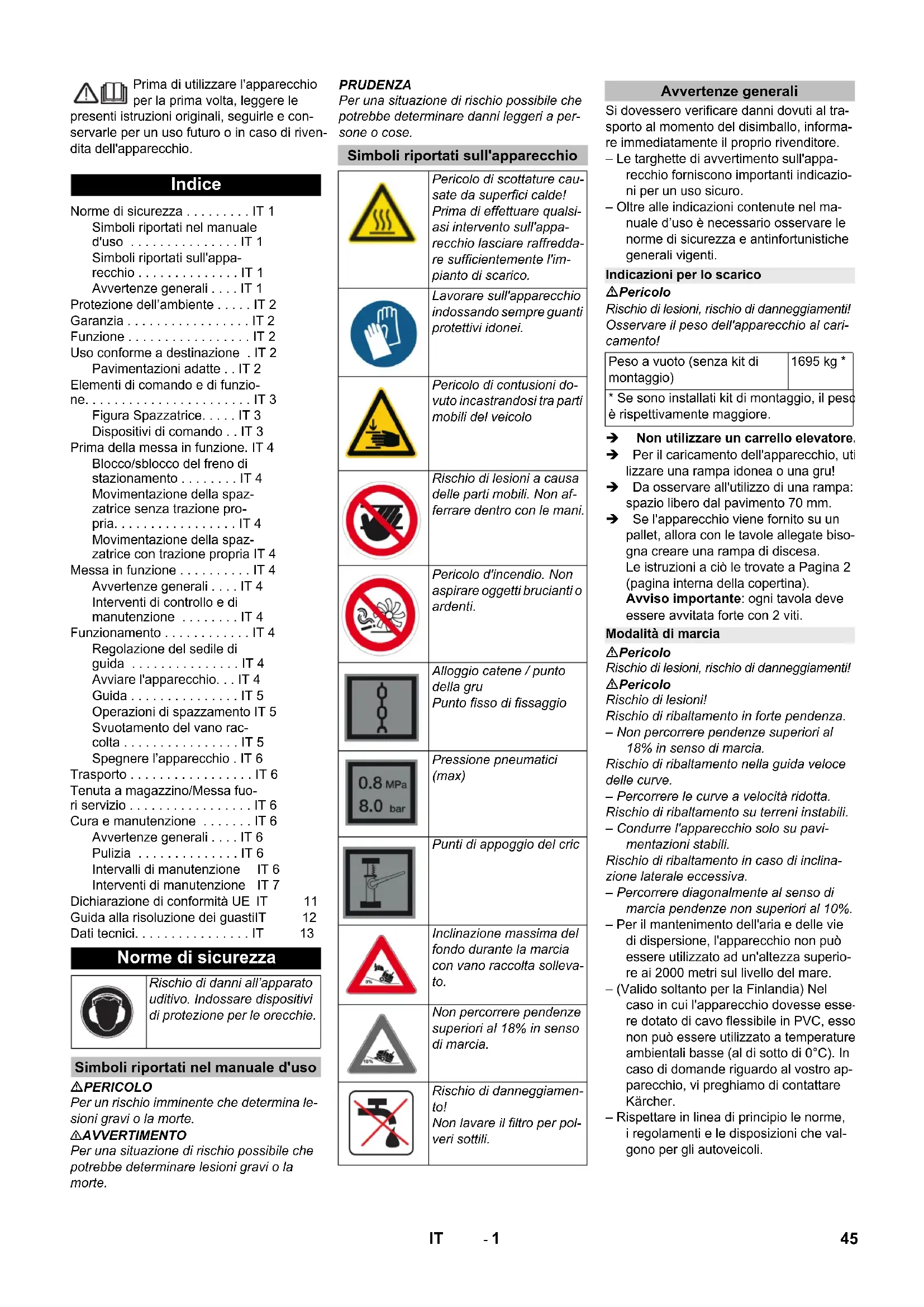

MANUALE UTENTE KM 170600 R D Classic Kärcher

Rischio di danneggiamento!

Prima di utilizzare l'apparecchio per la prima volta, leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Indice

Norme di sicurezza. IT1

Simboli riportati nel manuale

d'uso IT 1

Simboli riportati sull'apparecchio . IT 1

Avvertenze generali . . . IT 1

Protezione dell'ambiente . . . . . IT 2

Garanzia. IT 2

Funzione IT 2

Uso conforme a destinazione . IT 2

Pavimentazioni adatte . . IT 2

Pavimentazioni adatte . . IT 2

Elementi di lavoro e di funzionamento

IT 3

Figura Spazzatrice. . . . . IT 3

Dispositivi comando..IT3

Prima della messa in funzione. IT 4

Blocco/sblocco del freno di

stazionamento .IT 4

Movimentazione della spaz-

zatrice senza trazione pro-

pria. IT 4

Movimentazione della spaz-

zatrice con trazione propria IT 4

Messa in funzione IT 4

Avvertenze generali . . . IT 4

Interventi di controllo e di

Manutenzione. IT 4

Funzionamento. IT 4

Regolazione del sedile di

guida IT 4

Avviare l'apparecchio... IT 4

Guida. IT 5

Operazioni di spazzamento IT 5

Svuotamento del vano rac

colta. IT 5

Spegnere l'apparecchio. IT 6

Trasporto IT 6

Tenuta a magazzino/Messa fuo

ri servizio IT 6

Cura e manutenzione IT 6

Avvertenze generali... IT 6

Pulizia IT6

Intervalli di manutenzione IT 6

Interventi di manutenzione IT 7

Dichiarazione di conformità UE IT 11

Guida alla risoluzione dei guasti IT 12

Dati tecnici IT 13

Norme di sicurezza

Rischio di danni all'apparato uditivo. Indossare dispositivi di protezione per le orecchie.

Simboli riportati nel manuale d'uso

PERICOLO

Per un rischio imminente che determina lesioni gravi o la morte.

AVVERTIMENTO

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

PRUDENZA

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Simboli riportati sull'apparecchio

	Pericolo di scottature ca-sate da superfici calde! Prima di effettuare quali-asi intervento sull'appa-recchio lasciare raffredda-re sufficientemente l'im-pianto di scarico.
	Lavorare sull'apparecchio indossando sempre quanti protettivi idonei.
	Pericolo di contusions do-vuto incastrandosi tra parti mobili del veicolo
	Rischio di lesioni a causa delle parti mobili. Non af-ferrare dentro con le mani.
	Pericolo d'incendio. Non aspirare oggetti brucianti o ardenti.
	Alloggio catene / punto della gru Punto fisso di fissaggio
	Pressione pneumatici (max)
	Punt di appoggio del cric
	Inclinazione massima del fondo durante la marcia con vano raccolta solleva- to.
	Non percorrere pendenze superiori al 18% in senso di marcia.
	Rischio di danneggiamen- to! Non lavare il filtrlo per pol-vari sottili.

Avvertenze generali

Se dovessero verificarsi danni dovuti al trasporto al momento del disimballo, informare immediatamente il proprio rivenditore.

• Le targhette di avvertimento sull'apparecchio forniscono importanti indicazioni per un uso sicuro.
• Oltre alle indicazioni contenute nel manuale d'uso è necessario osservare le norme di sicurezza e antinfortunistiche generali vigenti.

Indicazioni per lo scarico

△ Pericolo

Rischio di lesioni, rischio di danneggiamento! Osservare il peso dell'apparecchio al caricamento!

Peso a vuoto (senza kit di montaggio)	1695 kg *
* Se sono installati kit di montaggio, il pesce rispettovamente maggiore.

Non utilizzare un carrello elevatore. → Per il caricamento dell'apparecchio, utilizzare una rampa idonea o una gru! → Da osservare all'utilizzo di una rampa: spazio libero dal pavimento 70 mm → Se l'apparecchio viene fornito su un pallet, alla corte le tavole allegate bisogna creare una rampa di discesa. Le istruzioni a ciò le trovate a Pagina 2 (pagina interna della copertina). Avviso importante: agli davola deve essere avvitata forte con 2 viti.

Modalità di marcia

△ Pericolo

Rischio di lesioni, rischio di danneggiamenti! △ Pericolo

Rischio di lesioni!

Rischio di ribaltamento in forte pendenza.

Non percorrere pendenze superiori al 18% in senso di marcia. Rischio di ribaltamento nella guida veloce delle curve. - Percorrere le curve a velocità ridotta. Rischio di ribaltamento su terreni instabili. - Condurre l'apparecchio solo su pavimentazioni stabili. Rischio di ribaltamento in caso di inclinazione laterale eccessiva. - Percorrere diagonalmente al senso di marcia pendenze non superiori al 10%. - Per il mantenimento dell'aria e delle vie di dispersione, l'apparecchio non può essere usato ad un'altezza superiore ai 2000 metri sul livello del mare. - (Valido soltanto per la Finlandia) Nel caso in cui l'apparecchio dovesse essere dotato di cavo flessibile in PVC, esso non può più essere utilizzato a temperature ambientali basse (al di sotto di 0°C). In caso di domande riguardo al vostro apparecchio, vi preghiamo di contattare Karcher. Rispettare in linea di principio le norme, i regolamenti e le disposizioni che valgono per gli autoveicoli.

- L'operatore deve utilizzare l'apparecchio in modo conforme alla destinazione d'uso. Durante la guida, deve tenere conto delle condizioni presenti in loco e fare attenzione a persone terze (in particolare bambini) durante l'uso dell'apparecchio. - L'apparecchio deve essere utilizzato solo da persone istruite sul rispetto uso o che hanno dato prova di sapere utilizzare l'apparecchio ed espressamente incaricate dell'uso. - È vietato l'impiego dell'apparecchio da parte di bambini o adolescenti. - Non è consentito trasportare altre persone. - Le spazzatrici con uomo a bordo devono essere messe in movimento solo stando seduti. → Per evitare che l'apparecchio venga utilizzato da persone non autorizzate, togliere la chiave di accensione. Non lasciare mai l'apparecchio incustodito quando è in funzione il motore. L'operatore deve lasciare l'apparecchio solo dopo aver spento il motore, averlo bloccato contro eventuali movimenti, aver inserito il freno ed estratto la chiave di accensione.

Apparecchi con motore a combustione Pericolo

Rischio di lesioni!

• Il foro di uscita del gas di scarico non deve essere chiuso. Non piegarsi sul foro di uscita del gas di scarico (pericolo di ustione).
• Non toccare il motore trazione (pericolo di ustione).
• I gas di scarico sono nocivi e dannosi per la salute, pertanto non devono essere respirati.
• Dopo lo spegnimento, il motore ci mette circa 3-4 secondi a fermarsi completamente. Durante quello lasso di tempo stare assolutamente lontani dall'area della trasmissione.

Apparecchi con cabina conducente

• In caso d'emergenza, rompere i vetri con un martelletto di emergenza.

NOTA

Il martelletto di emergenza si trova nel vano piedi, sotto il sedile del conducente.

Accessori e ricambi

• Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l'apparecchio possa essere impiegato in modo sicuro e senza disfunzioni. - Maggiori informazioni sulle parti di ricambio sono reperibili sul sito www.kaercher.com alla voce "Service".

Protezione dell'ambiente

	Tutti gli imballaggi sono riciclā- bili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.
	Gli appearecchi dismessi conteng- gono materiali riciclabili prezioso e vanno consegnati ai relativi centri di raccolta. Batterie, olio e sostenze simili non devono es- sere dispersi nell'ambiente. Si prega quindi di smaltire gli ap- parecchi dismessi mediante i si- stemi di raccolta differenziate.

Avvertenze sui contenuti (REACH) Informazioni aggiornate sui contenuti sono disponibili all'indirizzo: www.kaercher.com/REACH

Garanzia

Le condizioni di garanzia valgono nel rispetto del paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Funzione

La spazzatrice funziona secondo il seguente principio.

• Il rullospazzola rotante convoglia lo sporco direttamente nel vano raccolta. - La scopa laterale pulisce gli angoli e i bordi della superficie da pulire e convoglia lo sporco nella carreggiata del rullospazzola. - La polvere fine viene aspirata per mezzo del filtro della polvere attraverso l'aspiratore-raccoglitore.

Uso conforme a destinazione

Utilizzate la presente spazzolatrice solo conformemente alle indicazioni fornite dal presente manuale d'uso.

Prima dell'uso assicurarsi del perfetto stato e del funzionamento sicuro dell'apparecchio e delle attrezzature di lavoro. In caso contrario è vietato l'uso.

• Questa spazzatrice è destinata a spazzare superfici sporche in ambienti esterni. - L'apparecchio non deve essere utilizzato all'interno di locali chiusi.
• I dispositivi con uomo a bordo e con equipaggiamento idoneo (opzione da fabbrica) non sono omologati per la circolazione su strada pubblica.

- L'apparecchio può essere impiegato nel traffico solo dopo essere stato sottoposto a un collaudo da parte di un centro di controllo. - Il cofano di tutti gli apparecchi può essere aperto solo in un'area protetta dall'acqua. - L'apparecchio non si adatta all'aspirazione di polveri dannose alla salute. - È vietato apportare modifiche all'apparecchio. Non spazzare/aspirare mai liquidi esplosivi, gas infiammabili o acidi e solventi allo stato puro! Ne fanno parte benzina, diluenti per vernici o gasolio che, insieme all'aria di aspirazione, possono formare vapori o miscele esplosivi, nonché acetone, acidi e solventi allo stato puro che corrodono i materiali dell'apparecchio. Non spazzare/aspirare oggetti ardenti o incandescenti. - L'apparecchio è idoneo solo all'uso su pavimentazioni indicate nel presente manuale. - È consentito percorrere solo superfici adibite all'uso della macchina da parte dell'imprenditore o dei loro incaricati. - È vietato sostare in aree di pericolo. È vietato usare l'apparecchio in ambienti a rischio di esplosione. - Regola generale da rispettare: tenere lontana dall'apparecchio qualsiasi sostanza facilmente infiammabile (pericolo d'esplosione/d'incendio).

Pavimentazioni adatte

PERICOLO

Rischio di lesioni! Controllare la portata del fondo prima di passare sopra.

• Asfalto Pavimenti industriali Massetto Cemento Pietre da pavimentazioni

PRUDENZA

Rischio di danneggiamento! Non spazzare nastri, corde o fili perché questi possono avvolgersi al rullospazzola.

Elementi di lavoro e di funzione

A

Figura Spazzatrice Dispositivi di comando

Figura A

1 Tappo del serbatoio 2 Sedile (con interruttore contatto sedile) 3 Volante 4 Dispositivo di blocco della copertura dell'apparecchio 5 Blue Spot (opzionale) 6 Separatore centrifugo 7 Cofano 8 Spazzola laterale, destra 9 Ruota anteriore 10 Accesso al rullospazzola 11 Punto fisso di fissaggio 12 Targhetta 13 Proiettore rotante lampeggiante 14 Elementi di lavoro 15 Cofano apparecchio a destra 16 Copertura, destra 17 Ruota motrice 18 Copertura, sinistra 19 Cofano a sinistra (cofano motore)

Figura 3

1 Leva di lavoro del rullospazzola on/off 2 Leva di lavoro contenitore spazzatura alzare/abbassare 3 Leva di lavoro spazzola laterale alzare/abbassare 4 Leva di lavoro sportello contenitore aprire/chiudere 5 Freno di stazionamento 6 Regolazione del numero di giri del motore Leva dell'acceleratore 7 Fusibili 8 Spie di controllo display 9 Pedale del freno 10 Pedale acceleratore avanti / indietro 11 Interruttore ventilatore e puliziafiltro Posizione centrale: puliziafiltro e ventilatore OFF Posizione avanti: Ventilatore acceso Posizione indietro: Puliziafiltro attiva 12 Interruttore clacson 13 Chiave di accensione Posizione 0: Disattivare il motore Posizione 1: Accensione inserita Posizione 2: Avviare il motore 14 Chiave accesso rullospazzola

Spie di controllo display

Figura

1 Visualizzazione display Numero di giri motore Pulizia filtrato attiva Capacità della batteria Contatore ore di funzionamento Indicatore del serbatoio 2 Spia di avviso temperatura acqua di raffreddamento 3 Spia di controllo preriscaldamento 4 Spia sportello vano raccolta chiuso 5 Spia sportello vano raccolta aperto 6 non occupato 7 Spia di controllo indicatori direzione non occupato 8 Display ventola di aspirazione accesa 9 non occupato 10 Spia illuminazione di lavoro non occupato 11 Spia di controllo della batteria 12 Spia di avviso riserva carburante 13 Spia di avvio pressione olio

Prima della messa in funzione

Blocco/sblocco del freno di stazionamento

Sbloccare il freno di stazionamento e premere il pedale del freno. → Tirare il freno di stazionamento e premere il pedale del freno.

Movimentazione della spazzatrice senza trazione propria

1 Utensile speciale 2 Vite per corsa libera 3 pompa idraulica Aprire la copertura del motore. → Ruotare la vite per marcia libera (rossa) della pompa idraulica di 180° (in senso antiorario). Utilizzare attrezzo speciale.

NOTA

L'attrezzo speciale (chiave per dadi rossa) si trova in un supporto nel telaio del veicolo, accanto a marcia libera.

PRUDENZA

Non movimentare la spazzatrice senza trazione propria su lunghi tragitti e a velocità superiore a 10 km/h.

→ Ruotare indietro la leva di marcia libera della pompa idraulica dopo aver spostato la macchina di nuovo in senso orario fino all'arresto.

Movimentazione della spazzatrice con trazione propria

→ Ruotare indietro la leva di marcia libera della pompa idraulica dopo aver spostato la macchina di nuovo in senso orario fino all'arresto. Utilizzare attrezzo speciale.

Messa in funzione

Avvertenze generali

→ Prima di procedere alla prima messa in funzione, leggere il manuale d'uso fornito dalla casa produttrice del motore. Osservare in particolare le avvertenze in materia di sicurezza. → Depositare la spazzatrice su una superficie piana. Estrarre la chiave di accensione. → Bloccare il freno di stazionamento.

Interventi di controllo e di manutenzione

Ogni giorno prima della messa in funzione

→ Controllare il livello del serbatoio del carburante. → Controllare il livello dell'olio motore. → Controllare il livello dell'acqua di raffreddamento. → Controllare la pressione delle ruote. → Verificare l'usura e l'eventuale presenza di nastri impigliati nel rullospazzola e nelle scope laterali. → Controllare le ruote se impigliate da nastri. → Controllare il separatore centrifugo e il filtro aria e, se necessario, pulirli. → Verificare il funzionamento di tutti gli elementi di lavoro. → Verificare l'eventuale presenza di danni sull'apparecchio. Pulire il vano polvere con il prodotto per la pulizia del vano.

Avviso: Descrizione al capitolo Cura e manutenzione.

Antigelo

1

1 Contenitore di compensazione del refrigerante 2 Coperchio di chiusura. Se si prevede gelo, controllare che vi sia sufficiente antigelo nell'acqua di raffreddamento.

Rifornimento di carburante

Pericolo

Rischio di esplosione! - Utilizzare solo il carburante indicato nel manuale d'uso. Non fare rifornimento in ambienti chiusi. - È vietato fumare e usare fiamme libere. - Accertarsi che il carburante non venga a contatto con superfici calde. → Spegnere il motore. Svitare il tappo del serbatoio. → Fare rifornimento di carburante diesel. Ad una temperatura esterna inferiore a 6°C è necessario utilizzare solo diesel per uso invernale poiché altrimenti con la flocculazione di componenti del diesel si verificano dei problemi alla messa in funzione. → Eliminare il carburante eventualmente fuoriuscito e chiudere il tappo del serbatoio. → Chiudere lo sportellino del serbatoio.

Funzionamento

Regolazione del sedile di guida

→ Tirare la leva di regolazione del sedile verso l'esterno. → Spostare la leva, rilasciare la leva e farla innestare. Verificare se il sedile è bloccato cercando di spostarlo in avanti ed indietro.

Avviare l'apparecchio

ATTENZIONE

Assicurarsi che le spazzole siano sollevate. Tutte e 4 le leve di comando devono essere in posizione centrale. Non azionare l'acceleratore durante l'avvio! L'apparecchio è dotato di un interruttore di contatto del sedile. Quando il conducente si alza dal sedile, l'apparecchio viene disinserito automaticamente. Il filtro per polveri sottili viene pulito automaticamente all'accensione.

1 Freno di stazionamento 2 Regolazione del numero di giri del motore

Leva dell'acceleratore

Sedersi sul sedile di guida. Attivare il freno di stazionamento. Regolare il regime motore su circa il 75% del regime massimo. Inserire la chiave d'accensione nel blocchetto dell'accensione. Girare la chiave di accensione su Accensione ON (Posizione I). Motore Diesel: La spia pre-riscaldamento è accesa. Se la spia pre-riscaldamento si spegne, girare la chiave di accensione in posizione II (Avvio motore) e tenerla finché il motore non è avviato (max. 10 secondi). Rilasciare la chiave di accensione. La chiave di accensione ritorna alla Posizione I. Con temperature ambiente sotto 0°C: Prima di iniziare il lavoro, far riscaldare il motore a basso regime.

Indicazione

Se il motore non si avvia, ripetere la procedura di avviamento.

Guida

PERICOLO

Pericolo di incidente!

È vietato transitare con il vano raccolta sollevato!

PRUDENZA

Rischio di danneggiamento!

Prima della partenza o carico del veicolo, lasciare riscaldare abbastanza il motore. Premere il pedale acceleratore sempre cautamente e lentamente. Non cambiare a scatto da retromarcia a marcia in avanti e viceversa.

1 Pedale del freno 2 Pedale di "avanzamento" 3 Pedale di "retromarcia"

Spostare la leva di regolazione del numero di giri del motore in avanti (numero di giri normale). Premere e tenere premuto il pedale del freno. Sbloccare il freno di stazionamento. Premere lentamente l'acceleratore. Controllare la direzione di marcia con il volante.

Avanzare

Premere lentamente il pedale "avanti".

Fare retromarcia

PERICOLO

Rischio di lesioni!

Durante la retromarcia non deve sussistere alcun pericolo per terzi. In caso contrario, farsi guidare da un'altra persona. Premere lentamente il pedale "indietro".

Comportamento di guida

Attraverso l'acceleratore è possibile impostare la velocità di marcia a regolazione continua. Evitare di premere bruscamente il pedale poiché può causare danni all'impianto idraulico. In caso di diminuzione della potenza in salita, togliere leggermente il piede dal pedale.

Freni / Arresto

Rilasciare il pedale acceleratore, l'attrezzo frena autonomamente e si ferma. Per un effetto di frenatura più forte o in caso d'emergenza, azionare il pedale del freno.

Superare ostacoli

ATTENZIONE

Non superare o spingere oggetti o ostacoli sciolti.

Per superare ostacoli fissi superiori a 70 mm

Gli ostacoli fissi vanno superati solo con una rampa idonea. Per superare ostacoli fissi fino a 70 mm → avanzare lentamente e superare l'ostacolo con cautela.

Operazioni di spazzamento

PRUDENZA

Non spazzare nastri da imballo, fili di ferro o simili in quanto possono causare il danneggiamento del sistema spazzante.

Avviso: Al fine di ottenere un risultato ottimale, si consiglia di adeguare la velocità di marcia alle condizioni presenti in loco.

Nota: Il filtro per polveri sottili viene pulito automaticamente ogni 10 minuti.

Nota: Quando si lavora in un'area con polveri fini, il filtro deve essere pulito con maggiore frequenza. Per fare ciò, pulire manualmente il filtro per polveri sottili in mezzo.

Pulire manualmente il filtro per polveri sottili

Pulire il filtro per polveri sottili con il pulsante di pulizia del filtro.

Leva di comando

1 Accendere e abbassare (avanti) / spegnere e sollevare (indietro) il rullo spazzola 2 Abbassare (avanti) / sollevare (indietro) vano raccolta 3 Abbassare (avanti) / sollevare (indietro) le spazzole laterali 4 Aprire lo sportello del contenitore (avanti) / chiudere (indietro)

Spazzare pavimenti asciutti

→ Accendere la ventola. Leva di lavoro sportello contenitore (4) in avanti: lo sportello del contenitore si apre.

Nota: La spia verde deve essere accesa.

→ Alla pulitura di superfici: Leva di comando del rulospazzola (1) in avanti: il rulospazzola si attiva e si abbassa. → Alla pulitura di bordi laterali: Leva di comando spazzola laterale (3) in avanti: la spazzola laterale si abbassa.

Spazzare pavimenti umidi o bagnati

→ Disattivare la ventola. Leva di lavoro sportello contenitore (4) in avanti: lo sportello del contenitore si chiude. Nota: la spia verde deve essere accesa. → Alla pulitura di superfici: Leva di comando del rulospazzola (1) in avanti: il rulospazzola si attiva e si abbassa. → Alla pulitura di bordi laterali: Leva di comando spazzola laterale (3) in avanti: la spazzola laterale si abbassa.

Svuotamento del vano raccolta

PERICOLO

Rischio di lesioni!

→ Durante l'operazione di svuotamento non vi devono essere persone o animali nell'area di movimentazione del contenitore della spazzatura.

PERICOLO

Pericolo di schiacciamento! Non inserire mai le mani nella tiranteria del sistema di svuotamento. Non sostare sotto il contenitore sollevato.

PERICOLO

Pericolo di ribaltamento!

→ Appoggiare l'apparecchio su una superficie piana durante l'operazione di svuotamento.

ATTENZIONE

Pericolo di lesioni e di danneggiamento! Possibile che durante l'operazione di svuotamento le pietre schizzino via a causa del rullospazzola che ruota.

Sollevare il rullospazzola e la spazzola laterale con le leve di lavoro e queste (leva 1 e 3) tirandole indietro. → Chiudere lo sportello del contenitore tirando indietro la leva di lavoro (4).

Nota: la spia rossa deve essere accesa.

→ Sollevare il contenitore della spazzatura tirando indietro la leva di lavoro (2). → Avvicinarsi lentamente al serbatoio di raccolta. → Bloccare il freno di stazionamento. Aprire lo sportello del contenitore premendo in avanti la leva di lavoro (4) e svuotare il contenitore della spazzatura.

Nota: la spia verde deve essere accesa.

→ Chiudere lo sportello del contenitore tirando indietro la leva di lavoro (4) finché non rientra nella posizione finale chiudendosi. Nota: la spia rossa deve essere accesa. Sbloccare il freno di stazionamento. → Allontanarsi lentamente dal serbatoio di raccolta. → Abbassare il contenitore della spazzatura nella posizione finale spingendo la leva di lavoro (2) in avanti.

Spegnere l'apparecchio

→ Sollevare il rullospazzola e la spazzola laterale con le leve di lavoro (leva 1 e 3) tirandole indietro. → Chiudere lo sportello del contenitore tirando indietro la leva di lavoro (4). → Tirare completamente indietro la leva di regolazione del numero di giri del motore. Premere e tenere premuto il pedale del freno. → Bloccare il freno di stazionamento. → Girare la chiave di accensione su "0" ed estrarla.

Trasporto

PERICOLO

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.

→ Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento. → Assicurare l'apparecchio ai punti fissi di fissaggio (4x) con cinghie di serraggio, funi o catene.

→ Bloccare l'apparecchio con dei cunei ai bordi. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Tenuta a magazzino/Messa fuori servizio

PERICOLO

Pericolo di lesioni e di danneggiamento!

Osservare il peso dell'attrezzo quando lo si mette a magazzino. → Appoggiare l'apparecchio su una superficie piana in un luogo asciutto e protetto dal gelo. Ricoprirlo con apposito materiale proteggendolo dalla polvere. → Sollevare il rullospazzola e le spazzole laterali per non danneggiare le setole. → Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento. → Bloccare la spazzatrice in modo tale che non possa spostarsi accidentalmente. Se si prevede il gelo, fare scaricare l'acqua di raffreddamento o controllare che vi sia sufficiente antigelo nell'acqua di raffreddamento.

Se il veicolo non viene utilizzato per un lungo periodo, si prega di osservare i punti seguenti:

Pulire il veicolo all'interno e all'esterno. Cambiare l'olio motore. Scollegare dal morsetto il polo negativo della batteria quando l'apparecchio non viene utilizzato per più di 4 settimane. Caricare la batteria ogni 2 mesi circa. Coprire la batteria e proteggerla contro cortocircuito.

Cura e manutenzione

Avvertenze generali

PRUDENZA

Rischio di danneggiamento! Non lavare il filtro per polveri sottili. Il cofano di tutti gli apparecchi deve essere aperto solo in un'area protetta dall'acqua.

Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da personale esperto in questo settore che abbia familiarità con tutte le norme di sicurezza vigenti in materia. Gli apparecchi ad uso mobile impiegati nel settore industriale sono soggetti al controllo di sicurezza secondo la norma VDE 0701. Depositare la spazzatrice su una superficie piana. Girare la chiave di accensione su "0" ed estrarla. Bloccare il freno di stazionamento.

Pulizia

PRUDENZA

Rischio di danneggiamento. Non pulire l'apparecchio con un tubo flessibile o un getto d'acqua ad alta pressione (rischio di cortocircuito o di altri guasti di tipo elettrico).

Pulizia interna dell'apparecchio

Pericolo

Rischio di lesioni! Indossare una mascherina antipolvere e occhiali protettivi.

Pulire l'apparecchio con un panno. Pulire l'apparecchio con aria compressa.

Pulizia esterna dell'apparecchio

Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia. Avviso: Non utilizzare detergenti aggressivi.

Intervalli di manutenzione

Avviso: Il contatore ore di funzionamento indica quali sono gli intervalli di manutenzione.

Interventi di manutenzione da effettuare da parte del cliente

Avviso: Tutti gli interventi di assistenza e di manutenzione da effettuare da parte del cliente devono essere eseguiti da un tecnico qualificato. Se necessario, ci si può rivolgere in qualsiasi momento al rivenditore specializzato Kärcher.

Manutenzione giornaliera:

→ Controllare il livello del serbatoio del carburante. → Controllare il livello dell'olio motore. → Controllare il livello dell'acqua di raffreddamento. → Controllare la pressione delle ruote. → Verificare l'usura e l'eventuale presenza di nastri impigliati nel rullospazzola e nelle scope laterali. → Controllare le ruote se impigliate da nastri. → Controllare il separatore centrifugo e il filtro aria e, se necessario, pulirli. → Verificare il funzionamento di tutti gli elementi di lavoro. → Verificare l'eventuale presenza di danni sull'apparecchio. Pulire il filtro polvere con il tasto prodotti per la pulizia del filtro.

Manutenzione settimanale:

Pulire il filtro del carburante. Pulire il radiatore. Pulire il radiatore olio idraulico. → Controllare l'impianto idraulico. → Controllare il livello dell'olio idraulico. → Controllare il livello del liquido dei freni. → Verificare l'usura dei listelli di tenuta, eventualmente sostituirli. → Controllare e ingrassare lo sportello contenitore.

Interventi di manutenzione in caso di usura:

Sostituire i listelli di tenuta. → Aggiustare le guarnizioni laterali risp. sostituire. Sostituire il rullospazzola. Sostituire le scope laterali.

Avviso: Descrizione al capitolo Interventi di manutenzione.

Interventi di manutenzione da effettuare dal servizio assistenza clienti

Manutenzione dopo 50 ore di funzionamento:

→ Fare eseguire la prima manutenzione dal servizio di assistenza clienti in base alla lista di controllo di ispezione.

Manutenzione 250/500/1000/1500/2000 ore operative:

→ Fare eseguire la manutenzione dal servizio di assistenza clienti in base alla lista di controllo di ispezione.

Avviso: Ai fini della garanzia è necessario far eseguire, durante il periodo di garanzia, tutti gli interventi di assistenza e di manutenzione dal servizio assistenza clienti autorizzato Kärcher come indicato nel libretto di manutenzione.

Interventi di manutenzione

Preparazione:

→ Depositare la spazzatrice su una superficie piana. → Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento.

Norme di sicurezza generali PERICOLO

Rischio di lesioni! Introdurre la barra di sicurezza sempre con il vano raccolta sollevato.

1 Supporto barra di sicurezza 2 Barra di sicurezza → Ribaltare in su la barra di sicurezza per lo scarico in altezza e infilarla nel supporto (bloccata).

Sostanze quali olio per motori, gasolio, benzina o carburante diesel non devono essere disperse nell'ambiente. Si prega pertanto di proteggere il suolo e di smaltire l'olio usato conformemente alle norme ambientali.

Norme di sicurezza per l'uso di batterie. Durante l'utilizzo di batterie osservare assolutamente le seguenti indicazioni di pericolo:

Rispettare leindicazioni ripor-tate sulla batteria, nelle istru-zioni per l'uso e nel manuale d'uso del veicolo.

Indossare una protezione per gli occhi.

Tenere l'acid e le batterie fuori alla portata dei bambini.

Rischio di esplosione!

Vietato accendere fuochi, pro-durre scintille, usare luci libere e fumare.

Pericolodi usstioni chimiche!

Pronto socorro.

Avviso di pericolo.

Smaltimento.

Non gettar la batteria nei rifiuti domestici.

Pericolo

Rischio di esplosione! Non appoggiare utensili o simili sulla batteria, sui poli terminali e sui collegamenti delle celle della batteria.

Pericolo

Rischio di lesioni! Non portare mai eventuali ferite a contatto con il piombo. Lavare sempre le mani dopo aver effettuato interventi sulla batteria.

PERICOLO

Pericolo di incendio e di esplosione! - È vietato fumare e usare fiamme libere. - Areare bene i locali in cui vengono caricate le batterie in quanto sussiste il pericolo di formazione di gas altamente esplosivi.

Pericolo

Pericolo di ustioni chimiche!

• Sciacquare con abbondante acqua pulita eventuali schizzi di acido negli occhi o sulla cute.
• Quindi, contattare immediatamente un medico. Lavare i vestiti sporchi con acqua.

Montaggio e collegamento della batteria

→ Appoggiare la batteria nell'apposito supporto. → Avvitare i supporti sul fondo della batteria. → Collegare il morsetto (cavo rosso) al polo positivo (+). → Collegare il morsetto al polo negativo (-). Avviso: Verificare che i poli della batteria e i morsetti siano sufficientemente protetti con apposito grasso per poli batteria.

Controllare ed eventualmente correggere il livello del liquido della batteria

PRUDENZA

In caso di batterie ad acido controllare regolarmente il livello del liquido.

- L'acido di una batteria completamente carica ha a 20°C un peso specifico di 1,28 kg/l. - L'acido di una batteria parzialmente carica ha un peso specifico compreso tra 1,00 e 1,28 kg/l. - Il peso specifico dell'acido deve essere uguale in tutte le celle. → Svitare tutti i tappi degli elementi della batteria. Estrarre da ogni cella un campione con il tester per acidi. → Reintrodurre il campione di acido nella stessa cella. → Se il livello negli elementi è troppo basso, aggiungere dell'acqua distillata fino alla tacca. → Caricare la batteria. Avvitare i tappi degli elementi.

Carica della batteria

▲ Pericolo

Rischio di lesioni! Osservare le norme di sicurezza per l'uso di batterie. Osservare le istruzioni del produttore del caricabatterie.

Pericolo

Caricare la batteria solo con l'apposito caricabatterie.

Svitare tutti i tappi degli elementi della batteria. Collegare il polo positivo del caricabatterie al polo positivo della batteria. Collegare il polo negativo del caricabatterie al polo negativo della batteria. Inserire la spina e accendere il caricabatterie. Caricare la batteria con la corrente di carica minima possibile.

Avviso: Quando la batteria è carica, scollegare il caricabatterie dalla rete e poi dalla batteria.

Smontare la batteria

Scollegare il morsetto sul polo negativo (-). Scollegare il morsetto sul polo positivo (+). Svitare i supporti sul fondo della batteria. Estrarre la batteria dal suo alloggiamento. Smaltire la batteria scarica in conformità alle disposizioni in vigore.

Controllo e rabbocco dell'olio motore

Pericolo

Pericolo di ustione!

Lasciare raffreddare il motore. Controllare il livello dell'olio motore non prima che siano passati 5 minuti dall'arresto del motore.

1 Tappo di chiusura, apertura di riempimento olio

2 Astina di livello dell'olio

Estrarre l'astina di livello dell'olio. Pulire l'astina di livello dell'olio e reinserirla. Estrarre l'astina di livello dell'olio. Rilevare il livello dell'olio. Reinserire l'astina di livello dell'olio.

Il livello dell'olio deve essere compreso fra le tacche MIN e MAX. Se il livello dell'olio è al di sotto della tacca di MIN, aggiungere olio motore. Non riempire il motore al di sopra della tacca MAX. Allentare il tappo a vite del foro di rabbocco dell'olio. Riempire con olio motore.

Tipo di olio: vedi Dati tecnici. Chiudere il foro di rabbocco dell'olio. Attendere almeno 5 minuti. Controllare il livello dell'olio motore.

Sostituire l'olio motore e il filtro dell'olio motore

AVVERTIMENTO

Pericolo di ustioni!

Per il cambio dell'olio motore e del filtro dell'olio motore, lasciare raffreddare il veicolo finché non sussiste più pericolo d'incendio.

Indicazione

Un motore caldo facilita lo scarico dell'olio del motore.

1 Tappo di scarico dell'olio

Predisporre un contenitore di raccolta che possa contenere almeno 10 litri di olio. Spegnere il motore. Svitare il coperchio di riempimento dell'olio. Svitare il tappo di scarico dell'olio. Scaricare l'olio.

1 Tappo di riempimento olio 2 Filtro d'olio del motore. Svitare il filtro dell'olio. Pulire l'alloggiamento e le superfici di tenuta. Applicare olio alla guarnizione del nuovo filtro dell'olio prima di inserirlo. Inserire il nuovo filtro dell'olio e serrarlo saldamente. Avvitare il tappo di scarico dell'olio con la nuova guarnizione. Coppia di serraggio: ... Nm. Riempire con olio motore.

Per il tipo di olio e la quantità di riempimento, vedere il capitolo Dati tecnici.

Chiudere il coperchio di riempimento dell'olio. Fare funzionare il motore per circa 30 secondi. Attendere almeno 5 minuti. Controllare il livello dell'olio motore. Verificare la tenuta. Far smaltire l'olio usato negli appositi centri di raccolta.

Pulire e sostituire il filtro aria

1 Chiusura 2 Alloggiamento filtro aria 3 Cartuccia di sicurezza 4 Cartuccia filtrante 5 Apertura di scarico verso il basso. Aprire il bloccaggio. Rimuovere l'alloggiamento del filtro d'aria. Rimuovere la cartuccia filtrante. Pulire la parte interna dell'alloggiamento del filtro dell'aria. Prelevare la cartuccia di sicurezza solo per sostituirla. Pulire la cartuccia filtrante: sbattere la polvere su una superficie piana, soffiare con aria compressa a max. 30 psi (2 bar) dall'interno all'esterno. Per il montaggio, la superficie di tenuta e la cartuccia filtrante devono essere pulite e non danneggiate. Introdurre la cartuccia filtrante pulita. Importante: una cartuccia filtrante fortemente sporca o danneggiata deve essere sostituita. Se si sostituisce l'inserto filtrante, sostituire anche la cartuccia di sicurezza. Importante: in caso di sostituzione dell'inserto filtrante e della cartuccia di sicurezza, la polvere non deve finire nell'apertura di aspirazione per nessun motivo.

Nota: posizione di montaggio con aperture di soffiaggio rivolte in basso (vedi figura).

1 Dado ad alette 2 Separatore centrifugo. Svitare il dado ad alette del separatore centrifugo. Pulire il separatore centrifugo.

Controllare il livello dell'olio idraulico e aggiungere olio idraulico

NOTA

Il contenitore del vano raccolta non deve essere sollevato.

→ Aprire la copertura del motore.

1 Finestra di controllo olio idraulico 2 Manometro 3 Tappo di chiusura, apertura di riempimento olio

→ Controllare il livello dell'olio idraulico dal vetro d'ispezione. - Il livello dell'olio deve essere compreso fra le tacche "MIN" e "MAX". - Se il livello dell'olio è al di sotto della tacca di MIN, aggiungere olio idraulico. Svitare il coperchio di chiusura del foro di rabbocco dell'olio. → Pulire l'area di introduzione. Rabboccare con olio idraulico. Tipo di olio: vedi Dati tecnici. Svitare il coperchio di chiusura del foro di rabbocco dell'olio.

NOTA

Se il manometro indica una pressione dell'olio idraulico aumentata, all'occorrenza fare cambiare il filtro dell'olio idraulico dal servizio di assistenza Karcher.

Controllare l'impianto idraulico

NOTA

Fare eseguire la manutenzione dell'impianto idraulico solo dal servizio assistenza autorizzato Karcher.

→ Bloccare il freno di stazionamento. → Avviare il motore. → Controllare la tenuta dei tubi flessibili idraulici e dei collegamenti.

Controllare ed eseguire la manutenzione sul radiatore dell'acqua

Pericolo

Pericolo di scottature causate da acqua bollente! Fare raffreddare il radiatore per almeno 20 minuti.

1 Contenitore di compensazione del refrigerante 2 Coperchio di chiusura

→ Controllare il livello dell'acqua di raffreddamento del serbatoio di compensazione (livello acqua tra MIN e MAX). Pulire le lamelle del radiatore. → Controllare la tenuta dei tubi flessibili del radiatore e dei collegamenti.

Controllo del rullo spazzola

→ Avviare il motore. → Sollevare fino alla posizione finale il vano raccolta. → Spegnere il motore. → Bloccare il freno di stazionamento. → Impiegare la barra di sicurezza per lo scarico in altezza. → Togliere eventuali nastri o spaghi dal rullo spazzola. Estrarre la barra di sicurezza. → Avviare il motore. → Abbassare fino alla posizione finale il vano raccolta. → Spegnere il motore.

Sostituzione del rullo spazzola

Con il vano raccolta abbassato.

1 Rivestimento laterale, destra 2 Dado ad alette 3 Guarnizione laterale → Aprire il pannello laterale destro con chiave. → Svitare i dadi ad alette della guarnizione laterale sulla lamiera di sostegno e rimuovere la lamiera.

1 Vite di fissaggio alloggio rullospazzola 2 Rullospazzola 3 Alloggio rullospazzola 4 Lamiera di sostegno guarnizione laterale 5 Guarnizione laterale Ribaltare all'esterno la guarnizione laterale. Svitare la vite di fissaggio alloggio rullo spazzola e ribaltare all'esterno l'alloggio. Estrarre il rullo spazzola.

Posizione di montaggio del rullospazzola in senso di marcia (vista dall'alto)

Avviso: Al montaggio del nuovo rullospazzola, fare attenzione alla posizione delle setole.

→ Montare la nuova rullospazzola. Le scanalature del rullospazzola devono essere introdotte sulle camme del braccio oscillante contrapposto.

Avviso: Dopo il montaggio del nuovo rullo spazzola occorre regolare la simmetria delle spazzole.

Controllo e regolazione della simmetria del rullo spazzola

→ Controllare la pressione delle ruote. → Disattivare l'aspiratore-raccoglitore. → Portare la spazzatrice su un pavimento piano e liscio coperto visibilmente di polvere o gesso. → Abbassare il rullospazzola con la leva, comando e lasciarlo girare (circa 10 secondi). → Sollevare il rullospazzola. → Spostare il veicolo in retromarcia. → Controllare la simmetria.

La simmetria delle spazzole deve formare un rettangolo uniforme di 80-85 mm.

Regolare la simmetria delle spazzole

1 Molla

2 Dado di regolazione 3 Controdado 4 Asta filettata Regolare la posizione del rullospazzola regolando la vite di regolazione. → Controllare la simmetria.

Controllo e regolazione della simmetria delle spazzole laterali

→ Controllare la pressione delle ruote. → Sollevare il rullospazzola e le spazzole laterali con la leva di lavoro. → Portare la spazzatrice su un pavimento piano e liscio coperto visibilmente di polvere o gesso. Leva di lavoro spazzola laterale (3) in avanti: La spazzola laterale si abbassa. → Lasciar in funzione le spazzole laterali per circa 10 secondi. → Sollevare le spazzole laterali. → Spostare il veicolo in retromarcia. → Controllarne la simmetria.

La larghezza della simmetria deve essere compresa tra 40-50 mm.

Correggere la simmetria spazzola con le due viti di regolazione. → Controllare la simmetria.

Aggiustare le guarnizioni laterali

→ Controllare la pressione delle ruote. → Alzare il vano raccolta e bloccare con barra di sicurezza.

PERICOLO

Rischio di lesioni! Introdurre la barra di sicurezza sempre con il vano raccolta sollevato. → Ribaltare in su la barra di sicurezza per lo scarico in altezza e infilarla nel supporto (bloccata).

1 Supporto barra di sicurezza

2 Barra di sicurezza

→ Aprire il rivestimento laterale come descritto al capitolo „Sostituire il rullospazzola". → Allentare 6 dadi ad alette sulla lamiera di sostegno laterale. → Allentare 3 dadi (AC 13) sulla lamiera di sostegno anteriore. Premere la guarnizione laterale in basso (asola) fino ad avere una distanza di 1 - 3 mm dal pavimento. → Avvitare le lamiere di sostegno. → Ripetere la procedura sull'altro lato dell'apparecchio.

Controllo della pressione delle ruote

→ Depositare la spazzatrice su una superficie piana. → Collegare il manometro alla valvola del pneumatico. → Misurare la pressione e correggerla se necessario. Per la pressione dei pneumatici vedi Dati tecnici.

Controllare / sostituire il filtro per polveri sottili

△AVVERTENZA

Rischio di lesioni! Durante gli interventi sull'impianto filtrante indossare una mascherina antipolvere. Osservare le norme di sicurezza vigenti specifiche per polveri fini.

Pulire il filtro per polveri sottili con il pulsante di pulizia del filtro. Svuotare il vano raccolta.

1 Dispositivo di blocco della copertura dell'apparecchio

2 Cofano

→ Aprire il bloccaggio svitando le viti ad alette. Ribaltare il cofano in avanti.

1 Chiusura, copertura filtro (2 chiusure) 2 Coperchio del filtro 3 Cofano → Aprire il coperchio del filtro.

② 1

1 Filtro polveri sottili 2 Coperchio del filtro 3 Traverse → Aprire il coperchio del filtro. → Controllare il filtro per polveri sottili, pulirlo o sostituirlo se necessario. Indicazione

La sostituzione del filtro per polveri sottili deve essere eseguita solo dal servizio di assistenza Kärcher.

→ Posizionare la copertura del filtro e bloccarla.

Controllare e regolare la cinghia trapezoidale

La cinghia trapezoidale deve allentarsi di circa 7-9 mm con una pressione di 10 kg.

Lasciare regolare la tensione della cinghia trapezoidale dal servizio di assistenza autorizzato.

Sostituzione dei fusibili

1 Dado zigrinato 2 Coperchio della cassetta portafusibili

Svitare i dadi zigrinati. Aprire il coperchio della cassetta portafusibili. Controllare i fusibili. Sostituire i fusibili difettosi.

Avviso: Utilizzare esclusivamente fusibili aventi lo stesso valore.

Controllare i fusibili.

FU 01 Accensione 10 A
FU 02 Preriscaldo 5 A
FU 03 Display multifunzioni 5 A
FU 04 Agitatore 20 A
FU 05 Indicatore di retromarcia e indicatoratore posteriore	10 A
FU 06 Illuminazione cabina Tergicristalli (opzione)	10 A
FU 07 Luci Indicatore di direzione (op- zione)	10 A
FU 08 Luci Blue Spot (opzione)	10 A
FU 09 Luci di posizione posteriori (opzione)	7,5 A
FU 10 Luce anabbagliante (op- zione)	10 A
FU 11 Luci di posizione anteriori (opzione)	7,5 A
FU 12 Raffreddatore idraulico 25 A
FU 13 Fusibile principale 60 A
FU 15 Candele di accensione 70 A
FU 20 Ventola (opzione) 20 A
FU 21 Ventola cabina (opzione) 25 A
FU 22 Compressore (opzione) 7,5 A

Sostituire i fusibili difettosi.

Avviso: Utilizzare esclusivamente fusibili aventi lo stesso valore.

Dichiarazione di conformità

UE

Con la presente si dichiara che la macchina qui di seguito individuata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di salute delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde la sua validità.

Prodotto: Spazzatrice aspirante

conducente a bordo

Modello: 1.186-145.0

Direttive UE pertinenti

Norme armonizzate applicate

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Norme nazionali applicate

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 100

Garantito: 103

I firmatari agiscono per incarico e con delega della direzione.

H.Jenner

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Guida alla risoluzione dei guasti
Guasto Rimedio
L'apparecchio non si accende	Sedersi sul sedile di guida. L'interruttore di contatto sedile si attiva.
	Caricare o sostuire la batteria
	Fare rifornimento di carburante, eliminare l'aria dalsystema carburante
	Sostituire il filtr del carburante
	Cambio del prefilto del carburante
	Controllare le condutture del carburante, gli attachchi e i collegamenti e se necessario, riparari
	Informare il servizio assistenza clienti Kärcher.
Il motore gira in maniera irregolare	Pulire il filtr dell'aria o cancellare la cartuccia del filtr
	Controllare le condutture del carburante, gli attachchi e i collegamenti e se necessario, riparari
	Informare il servizio assistenza clienti Kärcher.
Motore surriscaldato Rabboccare	on refrigerante
	Sciacquare il radiatore
	Tendere la cinghia trapezoidale
	Informare il servizio assistenza clienti Kärcher.
Il motore è accesso, ma l'apparecchio avanza molto lentamente o non avanza	Sbloccare il freno di stazionamento
	Verificare se vi sono nastri e corde impigliati.
	Informare il servizio assistenza clienti Kärcher.
Fischi provenienti dal systemà idraulico	Rabboccare con liquido idraulico
	Informare il servizio assistenza clienti Kärcher.
Le spazzole non ruotano o ruotano solo lentamente	Posizionare l'acceleratore completeness in avanti (alto numero di giri).
	Verificare se vi sono nastri e corde impigliati.
	Informare il servizio assistenza clienti Kärcher.
Scarsa o nessuna forza aspirante nell'area delle spazzole	Pulizia del filtr
	Informare il servizio assistenza clienti Kärcher.
L'apparecchio produce polvere Agg	istare le guarnizioni laterali
	Accendere la ventola
	Pulire il filtr della polvere
	Sostituzione delle guarnizioni del filtr
	Informare il servizio assistenza clienti Kärcher.
L'unità spazzante non raccoglie lo sporco	Svuotare il vano raccolta
	Chiudere completeness il vano raccolta
	Pulire il filtr della polvere
	Sostituzione del rullo spazzola
	Regolare la simmetria delle spazzole
	Sostituire le strisce di tenuta del cestello dello sporco.
	Risolvere il blocco del rullospazzola
	Informare il servizio assistenza clienti Kärcher.
Il vano raccolta non si solleva o non si abbassa	Rimuovere i supporti di sicurezza dal contentitore del materiale spazzato
	Informare il servizio assistenza clienti Kärcher.
Il vano raccolta ruota lentamente o non ruota affatto	Informare il servizio assistenza clienti Kärcher.
Anomalie di funzionamento di parti ad azionamento idraulico	Informare il servizio assistenza clienti Kärcher.

Dati tecnici

		KM 170/600 R D Classic
Dati dell'apparecchio
Velocità di marcia, avanti km/h 14
Velocità di marcia, indietro km/h 14
Pendenza massima superabile -- 18%
Resa orariaenza scope laterali m	2/h 18800
Resa oraria con 1 scope laterali m	2/h 23800
Resa oraria con 2 scope laterali m	2/h 28000
Larghezza di lavoroenza scope laterali mm 1344
Larghezza di lavoro con 1 scope laterali mm 1700
Larghezza di lavoro con 2 scope laterali mm 2000
Grado di protezione, protezione contro la gocciolatura d'acqua	--	IPX 3
Durata di utilizzo con serbatoio pino h 4,5
Motore
Modelllo -- Kubota		V1505 (E4B)
Tipio di costruzione	-- Motore diesel 4 cilindri, quattro tempi
CO2Emissione secondo la procedura di misurazione del regolamento UE 2016/1628 (livello V)	g/kWh	1018,0
Tipio di raffreddamento	-- Raffreddamento ad acqua
Senso di rotazione	-- In senso antistiorario
Cilindrata	cm3	1498
Potenza max.	kW/PS	18,5/24,8 2300 1/min
Batteria	V, Ah	12, 72
Carburante e sostanze aggiuntive
Quantità olio motore	I	6
Tipio olio motore	>25 °C	SAE30, SAE10W-30, SAE15W-40
	0 - 25 °C	SAE20, SAE10W-30
	< 0 °C	SAE10, SAE10W-30
Olio idraulico	-- Renol HV 46
Quantità olio idraulico	I	37
Refrigerante (SAE J814C)	-- Stilmoil Antifrost
Per punti da lubricare manually		Grasso multiuso
Vano raccolta
Altezza max. di scarico	mm 1540
Capacità del vano raccolta	I	600
Rullospazzola
Diametro rullo spazzola	mm 400
Larghezza rullo spazzola	mm 1344
Numero di giri	1/min	340
Simmetria	mm 80
Spazzole laterali
Diametro scope laterali	mm 650
Numero di giri (continuo)	1/min	0 - 63
Pneumatici
Dimensioni anteriors	-- 6.00-8
Pressione ruote anteriors	bar	8
Dimensioni posteriori	-- 5.00-8
Pressione ruote posteriori	bar	8
Freno
Ruote anteriors	-- meccanico
Ruota posteriore	-- idrostatico
Sistema di filtraggio e di aspirazione
Tipodi costruzione -- Filtrato plissettato piatto
Numero di giri 1/min 2900
Superficie filtrante del filtrlo per polveri fini m	2	9,1
Depressione nominaleistema aspirante mbar 18,5
Flusso volumetrico nominaleistema aspirante m	3/h 1650
Agitatore -- Motore elettrico
Condizioni ambientali
Temperatura °C da -5 a +40
Umidità, non condensante % 0 - 90
Valori rilevati secondo EN 60335-2-72
Emissione sonora
Pressione acustica \( L_{pA} \)	dB(A)	82
Dubbio \( K_{pA} \)	dB(A)	3
Pressione acustica \( L_{WA} + \)Dubbio \( K_{WA} \)	dB(A)	103
Vibrazioni meccaniche
Valore di vibratione mano-braccio	\( m/s^2 \)	0,7
Dubbio K	\( m/s^2 \)	0,2
Sedile	\( m/s^2 \)	0,5
Dubbio K	\( m/s^2 \)	0,1
Dimensioni e pesi
Lunghezza x larghezza x Altezza	mm	2742 x 1904 x 2213
Raggio di inversionione destro	mm	2525
Raggio di inversionione sinistro	mm	2490
Peso a vuoto (senza kit di montaggio)	kg	1695
Peso totale consentito	kg	2701
Carico assiale anteriore consentito	kg	1703
Carico assiale posteriore consentito	kg	998
Contenu serbatoio, diesel	l	26
Con riserva di modifiche tecnichel

Contenuto

Pulizia del dispositivo

• Attenzione (pericolo)
• Attenzione

Avvertenza

Attenzione

Pericolo di danni: non far entrare liquidi, legno o fili nel dispositivo, poiché potrebbero danneggiare l'apparecchio.

Illustrazione della macchina

Figura A

1 Coperchio del serbatoio 2 Sedile (con interruttore a contatto del sedile) 3 Ruota sterzante 4 Blocco del coperchio del serbatoio 5 Blue Spot (opzionale) 6 Separatore centrale 7 Coperchio dell'apparecchio 8 Spazzola laterale destra 9 Ruota posteriore 10 Apertura di ingresso del tubo di aspirazione 11 Punto di aggancio stabile 12 Targhetta di fabbrica 13 Cavo di alimentazione 14 Elementi di comando 15 Coperchio del dispositivo a destra 16 Coperchio destro 17 Ruota motrice 18 Coperchio sinistro 19 Coperchio sinistro (coperchio motore)

Figura

1 Leva di comando dell'innesto/disinnesto della frizione idraulica 2 Leva di comando del sollevamento/abbassamento della benna per rifiuti 3 Leva di comando delle valvole a settori: sollevamento/abbassamento 4 Leva di comando del coperchio della benna: apertura/chiusura 5 Freno di stazionamento 6 Regolatore del numero di giri del motore (leva dell'acceleratore) 7 Fusibile 8 Spie di controllo del motore 9 Pedale del freno 10 Pedale dell'acceleratore (avanti/indietro) 11 Interruttore della pompa del filtro dell'olio. Posizione centrale: filtro dell'olio e pompa spenti.

Posizione anteriore: pompa inserita. Posizione posteriore: filtro dell'olio inserito.

12 Interruttore del segnale acustico 13 Chiave di accensione. Posizione 0: motore spento. Posizione 1: accensione inserita. Posizione 2: avviamento del motore. 14 Chiave di accesso al vano motore

Spie di controllo del motore

Figura

1 Indicatore del numero di giri del motore, pulizia del filtro attiva, capacità della batteria, contatore ore di lavoro, indicatore del serbatoio del carburante 2 Spia della temperatura del liquido di raffreddamento 3 Spia di controllo del riscaldamento 4 Spia di controllo della chiusura del coperchio della benna per rifiuti 5 Spia di avvertimento del coperchio della benna per rifiuti aperto 6 Non utilizzato 7 Spia dell'indicatore di direzione 8 Indicatore di inserimento del ventilatore di aspirazione 9 Non utilizzato 10 Spia di controllo dell'illuminazione di lavoro 11 Indicatore di carica della batteria 12 Spia di riserva del carburante 13 Spia della pressione dell'olio

Prima di iniziare il lavoro

Fissare/rilasciare il freno di stazionamento

Rilasciare il freno di stazionamento premendo il pedale del freno. Fissare il freno di stazionamento premendo il pedale del freno.

Spostamento della macchina senza propulsione propria

Osservazioni generali .RO1

Osservazioni generali . . . RO 4

Osservazioni generali .RO 6

Curățare. RO 6

Intervale de întreținere. RO 6

Lucrări de întreținere. RO 7

Declarație UE de conformitate. RO 11

Remedierea defecțiunilor....RO 12

Date tehnice RO 13

Măsuri de siguranță

Utilizați scule speciale.

Procedura de evaluare a conformității:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

măsurat: 100

garantat: 103

poziția frânei. . . . . SR 4

Mișcarea dispozitivului de măturat

senza propulsione propria. SR 4

Movimento dell'apparecchio di spazzamento

con propulsione propria SR 4

Messa in funzione. .SR 4

Note generali...SR 4

Lavori di controllo e manutenzione..SR 4

Funzionamento. SR 4

Regolazione del sedile del conducente SR 4

Avviamento dell'apparecchio. . . . SR 4

Guida dell'apparecchio. . . . . . SR 5

Spazzamento . SR 5

Controllo della pressione dei pneumatici

→La spazzatrice deve essere posizionata su una superficie piana. →Regolare la pressione dell'aria tramite la valvola del pneumatico. →Controllare la pressione dell'aria e, se necessario, correggerla. Rispettare la pressione indicata nei dati tecnici.

Controllo/sostituzione del filtro antipolvere

△AVVERTENZA

Quando si lavora con il sistema di aspirazione della polvere, indossare una maschera antipolvere. Rimuovere i guanti di sicurezza quando si lavora con il filtro antipolvere.

→ Pulire il filtro antipolvere premendo il pulsante di pulizia del filtro. Se necessario, svuotare il serbatoio della polvere.

1 Blocco del canale dell'acqua 2 Canale dell'acqua Aprire il blocco, quindi rimuovere il tubo con la punta a stella. Ruotare il canale dell'acqua in avanti.

1 Tappo, valvola del filtro (2x) 2 Canale del filtro 3 Canale dell'acqua Aprire il canale del filtro.

1 Filtro antipolvere 2 Canale del filtro 3 Staffa di fissaggio Aprire il canale del filtro. → Controllare il filtro antipolvere, se necessario pulirlo o sostituirlo.

Avvertenza

La sostituzione del filtro antipolvere deve essere eseguita solo dal servizio assistenza autorizzato Kärcher. → Inserire il blocco del canale del filtro.

Controllo della tensione della cinghia trapezoidale

La cinghia trapezoidale deve avere una tensione di 10 kg (7-9 mm). La regolazione della tensione della cinghia trapezoidale deve essere eseguita dal servizio assistenza autorizzato Kärcher.

Sostituzione del fusibile

1 Vite con testa 2 Canale della tabella del fusibile Svitare la vite con testa. Aprire il canale della tabella del fusibile. Controllare i fusibili. → Sostituire i fusibili difettosi. Avvertenza: utilizzare solo fusibili con lo stesso valore nominale. Controllare i fusibili.

FU 01 3aapanbahe 10 A
FU 02 ⅠpeДnyckOBо NOДгрЯВанe 5	A
FU 03 МуTTиФунКУJOHAЛнa ИN-DИКАЦИA	5 A
FU 04 БиБрИраanza сисема 20 A
FU 05 СиИнТаллзатор 3a 3aДeнхoДи ИНДИКATOP Ha KANAKA	10 A
FU 06 ОсВETлЕнe B KaБинATERaStaЧКи(Опця)	10 A
FU 07 ОсВETлЕнe MИгачи (Опця)	10 A
FU 08 ОсВETлЕнe Blue Spot (Опця)	10 A
FU 09 Зади ragбарITи CBeТлИ-NH (Опця)	7,5 A
FU 10 Кьси CBeТлИни (Опця) 10 A
FU 11 ⅠpeДи ragбарITи CBeT-ПИИNи (Опця)	7,5 A
FU 12 XIДравличeн OXlaДNTeR 25 A
FU 13 ⅠлavenпPreДпаЗITeR 60 A
FU 15 ЗаРаллTeNHi CBeШи 70 A
FU 20 ВeHTиЛаТор (Опця)	20 A
FU 21 ВeHTиЛаТор 3a KaБинa (Опця)	25 A
FU 22 Komпrecop (Опця)	7,5 A

→ Sostituire i fusibili difettosi. Avvertenza: utilizzare solo fusibili con lo stesso valore nominale.

Dichiarazione di conformità CE

i

a

Jd

Jxallg

Jol6s

.

jzai1g

mssll oS

a i + 1 < a i ≤ - k( k > 0 e k ≠ 1)

a i + 1 > ... > a 1 < 1/2

1

1olalal

1. j>all j>elbae

Sjglgdlwjjwaa 1

jogilo 2

jll jaoaixgglal 3

j0sulggeell cjjll sguaa a2>ra p

a>JllawseJlls

aolccu jll sgsuogy

MAX 9UI UIaIg MIN

JU 11 aolc o j cjjgss

SuljusllcjjlJoJosuWgMIN

cui jao aixg glc oosuclp9

cJgaiuabpa

1. aai jai jai oggag ggi joi Jo Jao

Sella 107

sleslss 100

clll 240 aillag

k2 > 0

10 20 20

jilw jagol 1

2

j> 1 jll JlW sgimaa>J, p

jUJU jOaJI Sgua) jgsil

(MAX)

Jzjw aabpa

g≥g C>0.2jull lloogpabj>

aagill a>9o caii, p

Aulwglgallab

Jalall no logiaaall eagll pao

sii (12) psi 30 oga, 2 lal

.

aabdu jduall

C.40	1	1	2	3
###	1	1	2	3
###	1	1	2	3
###	1	1	2	3
###	1	1	2	3
###	1	1	2	3
###	1	1	2	3
###	1	1	2	3
###	1	1	2	3
###	1
###	1
###	1
###	1
###	1
###	1
###	1
###	1
###	1
###	1
###	1
###	1			1
###	1			1
###	1			1
###	1			1
###	1			1
###	1			1
###	1			1
###	1			1
###	1			1
###	1			1
###	1
###	1			1
###	1			1
###	1			1
###	1			1
###	1			1
###	1			1
###	1			1
###	1			1
###	1			11
###	1			11
###	1			12
###	1			13
###	1			14
###	1			15
###	1			16
###	1			17
###	1			18
###	1			19
###	1			20
###	1			21
###	1			22
###	1			23
###	1			24
###	1			25
###	1			26
###	1			27
###	1			28
###	1			29
###	1			30
###	1			31
###	1			32
###	1			33
###	1			34
###	1			35
###	1			36
###	1			38
###	1			39
###	1			40
###	1			41
###	1			42
###	1			44
###	1			46
###	1			48
###	1			50
###	1			52
###	1			54
###	1			56
###	1			58
###	1			60
###	1			62
###	1			64
###	1			66
###	1			68
###	1			72
###	1			74
###	1			76
###	1			78
###	1			80
###	1			82
###	1			84
###	1			88
###	1			92
###	1			96
###	1			98
###	1			100
