MANUALE UTENTE AD 8077 ADLER

E1: Cortocircuito del sensor

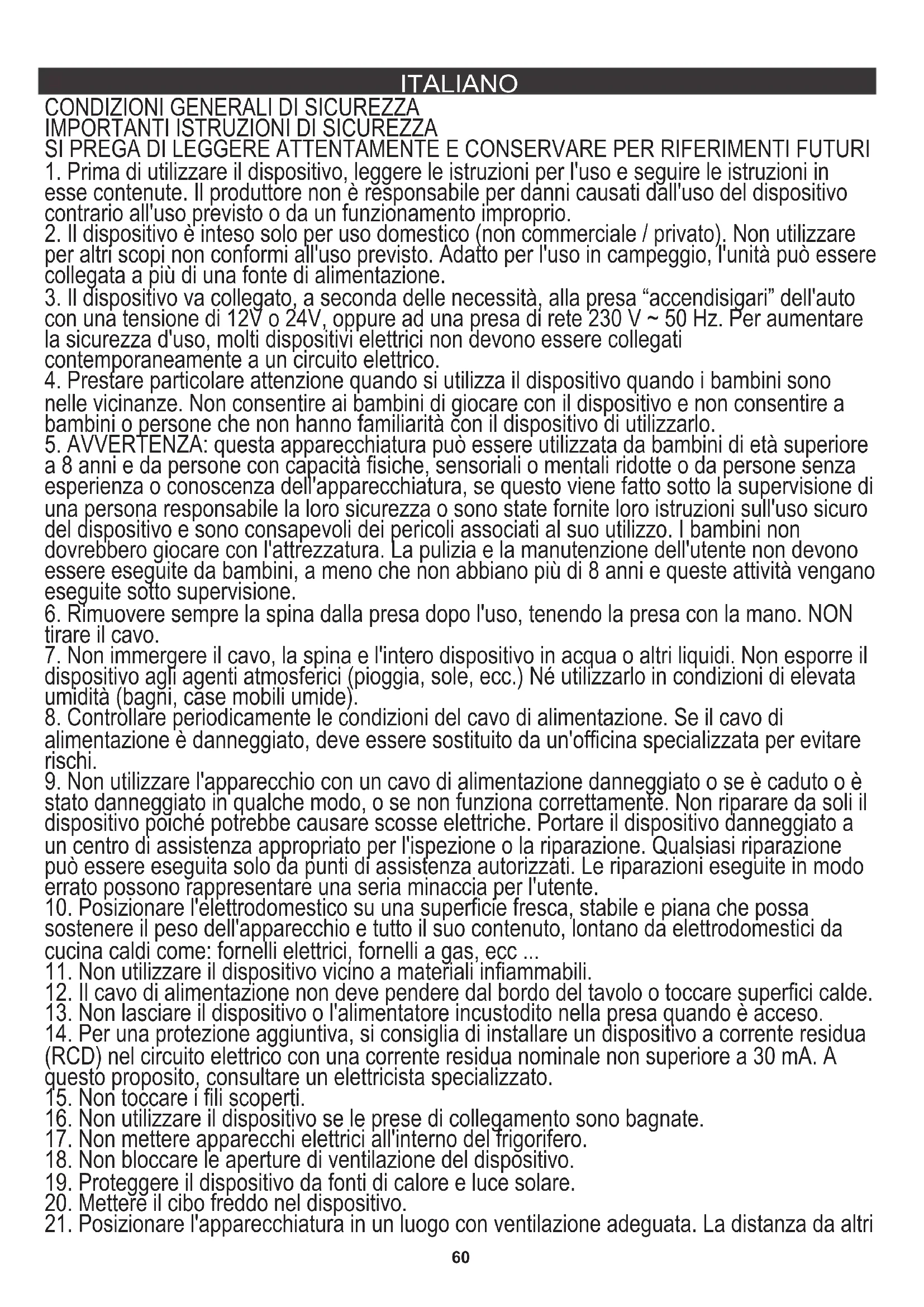

CONDIZIONI GENERALI DI SICUREZZA IMPORTANT ISTRUZIONI DI SICUREZZA

SI PREGA DI LEGGERE ATTENTAMENTE E CONSERVARE PER RIFERIMENTI FUTURI

1. Prima di utilizzare il disposativo, leggere le istruzioni per l'uso e seguire le istruzioni in esse contente. Il produttore non è responsabile per anni causati dall'uso del disposivo contrario all'uso previsto o da un funzionamento improprio.
2. Il disposizione è inteso solo per uso domestico (non commerciale / privato). Non utilizzare per altri scopi non conformi all'uso previsto. Adatto per l'uso in campeggio, l'unità può essere collegata a più di una fonte di alimentazione.
3. Il dispositivo va collegato, a seconda delle necessità, alla presa "accendisigari" dell'auto con una tensione di 12V o 24V, oppure ad una presa di rete 230V 50~Hz . Per augmentare la sicurezza d'uso, molti dispositivi elettrici non devono essere collegati contemporaneamente a un circuito elettrico.
4. Prestare particolare attenzione quando si utilizza il dispositorivo quando i bambini sono nelle vicinanze. Non consentire ai bambini di giocare con il dispositorivo e non consentire a bambini o persone che non hanno familiarità con il dispositorivo di utilizzato.
5. AVVERTENZA: esta apparecchiatura può essere utilizzata da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o da persone sulla espersenza o conoscezza dell'apparecchiatura, se questo viene fatto molto la supervisione di una persona responsable che sono sicurezza o sono state fornite loro istruzioni sull'uso sicuro del dispositivo e sono consapevoli dei pericoli associati al suo utilizzo. I bambini non dovrebbero giocare con l'attrezzatura. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini, a meno che non abbiano più di 8 anni equeste attività vengano eseguite sostutto supervisione.
6. Rimuovere sempre la spina dalla presa après l'uso, tenendo la presa con la mano. NON tirare il cavo.
7. Non immergere il cavo, la spina e l'intero dispositivo in acqua o altri liquidi. Non esporre il dispositivoagli agenti atmosalferici (pioggia, sole, ecc.) Neutilizzarlo in condizioni di elevata umidità (bagni, case mobili umide).
8. Controllare periodicamente le condizioni del cavo di alimentazione. Se il cavo di alimentazione è danneggiato, deve essere sostituito da un'officina specializzata per evitare rischi.
9. Non utilizzato l'apparecchio con un cavo di alimentazione danneggiato o se è caduto o è stato danneggiato in quale modo, o se non funziona correttamente. Non riparare da soli il disposativo poiché potrebbe causare scosse elettriche. Portare il dispositivo danneggiato a un centro di assistenza appropriato per l'ispezione o la riparazione. Qualsiasi riparazione può essere eseguita solo da punti di assistenza autorizzati. Le riparazioni eseguite in modo errato possono rappresentare una Serbia minaccia per l'utente.
10. Posizionare l'élettrodomestico su una superficie fresca, stabile e piana che possa sostenere il peso dell'apparecchio e tutto il suo contentuto, lontano da elettrodomestici da cucina caldi come: fornelli elettrici, fornelli a gas, ecc ...
11. Non utilizzato il dispositivo vicino a materiali inflammabili.
12. Il cavo di alimentazione non deve pendere dal bordo del ravolo o toccare superfici calde.
13. Non lasciare il dispositivo o l'alimentatore incustodito nella presa quando è acceso.
14. Per una protezione aggiuntiva, si consiglia di installare un dispositivo a corrente residua (RCD) nel circuito elettrico con una corrente residua nominale non superiore a 30mA . A questo proposito, consultare un elettricista specializzato.
15. Non toccare i fili scoperti.
16. Non utilizzato il disposativo se le prese di collegamento sono bagnate.
17. Non mettere appearecchi elettrici all'interno del frigorifero.
18. Non bloccare le aperture di ventilazione del dispositivo.
19. Proteggere il dispositivo da fonti di calore e luce solare.
20. Mettere il cibo freddo nel dispositivo.
21. Posizione l'apparecchiatura in un luogo con ventilazione adeguata. La distanza da altri

oggetti dovrebbe essere di almeno 20~cm

1. AVVERTENZA: non ostruire le aperture di ventilazione nell'involucro dell'apparecchiatura o nella struttura incorpORA
2. ATTENZIONE: Per velocizzare il processo di sbrinamento, non utilizzato mezzi meccanici diversi da quelli consigliati dal produttore.
3. AVVERTENZA: proteggere il circuito del refrigerante da eventuali danni
4. AVVERTENZA: non utilizzato dispositivi elettrici.

Prima del primo utilizzato: posizione corretta

1. 1. Prima del primo utilizzato, rimuovere l'imballaggio e lasciare uno spazio libero di almeno 15 cm attorno al dispositivo (5 cm di lato, 10 cm inclinando il dispositivo).
2. Posizioniare il frigorifero in un luogo asciutto e ben ventilato. Tenere il frigorifero lontano alla luce solare diretta, dai riscaldatori e dai gas corrosivi.
   NOTA: poiché quello dispositivo è basato sul funzionamento del compressore, è necessario ampio spazio intorno all'unità per consentire lo scarico corretto.
   NOTA: si sconsiglia di spostare il disposativo se il pavimento non è liscio. Non utilizzato se il frigorifero è inclinato. Se il frigorifero viene attirato verso un luogo per l'uso, lasciarlo in posizione verticale e attendere 10 minuti prima dell'uso. Quando si sposta il frigorifero, utilizzato sempre entrambé le maniglie per trasportare l'unità il più in piano possibile. Questo per proteggere il compressore e il sistema sigillato.
   AVERTENZA: utilisezare due o piu persone per spostare e maneggiare questa unità. La mancata osservanza di questa precauzione puo provocare lesioni alla schiena o altre lesioni.
3. Tenere il frigorifero portatile lontano dal calorie e alla luce solare diretta, se possibile.
4. Questo frigorifero portatile è adatto per l'uso in auto e in campeggio, tutvia l'apparecchio non deve essere esesto alla pioggia o ad altri agenti atmosferici.
5. Quito frigorifero portatile non deve essere posizionato in un'area incassata o incassata. Il dispositivo è progettato per essere independente.
6. Il'normale funzionamento del frigorifero dipende alla radiazione di calorie dal condensatore. 7. Pulire la superficie interna con un po'di acqua tiepida e un panno morbido.
   Note: quando si inserisce il cavo di alimentazione CC, assicurarsi che l'ingresso sua una fonte di alimentazione 12V ~ CC / 24V. IMPORTANTE: non rimuovere le etichette di sicurezza, avvertenza o informazioni sul prodotto dal frigorifero portatile per auto.

DESCRIZIONDE DEL DISPOSITIVO Frigorifero portatile per auto - Immagine A
1. Base 2. Presa di corrente
3. Maniglia 4. Telaio
5. Coperchio 6. Pannello di controllo
7. Cavo di alimentazione CC: da utilizzato durante i viaggi, collegarlo direttamente all'accendisigari dell'auto.

PANNELLO DI CONTROLLO - Imagine B

A - Pulsante di accensione ON / OFF B - Pulsante SET C - Indicatore di alimentazione
D-Indicatore di erre E-Display LCD F-Pulsante ^一 + ^一 G-Pulsante-"

FUNZIONAMENTO

• Quando si tenta de collegare il congelatore portatile a una presa standard da 12 V, l'unità non funzionera se la presa ha una tension inferiore a 9,6 V. L'unità si riavviera quando la tension sera pars o superiore a 12,2 V.
• Quando si tenta di collegare l'unità a una presa standard da 24 V, l'unità non funzionera se la presa ha una tension inferiore a 21,3 V. L'unità si riavviera quando la tensione è 25,2 V o superiore.
• Il dispositivo più agli essere collegato alla rete di alimentazione 230V 50 / 60Hz dopo aver utilizzato un alimentatore esterno (non incluso). Il modello di adattatore CA/CC consigliato è CR8076.1.

PANNELLO DI CONTROLLO (7) - Imagine B

Il frigorifero portatile utilizza unsystema di controllo digitale per la regolazione del termostato.

• Pulsante di accensione (A) - ON / OFF :
  1.Collegare il frigorifero all'alimentazione, premere una volta il pulsante di accensione (A) per accendere il dispositorio.
  2.Premere nuovamente il pulsante di accensione (A), il frigorifero si spegnerà.

• Pulsante SET :

Premere a jungo il pulsante SET per 3 secondi e accedere alle modalità avanzate:

IMODALITA DIPROTEZIONDA TENSIONE:

Il dispositivo ha tre funzioni di protezione della batteria, che protegono il normale funzionamento del frigorifero e proteggono la batteria del veicolo.

I tre livelli di protezione della batteria sono:

H3 - alto livello:

per tensione 12V: si ferma a 10,9V e inizia a funzionare a 12,2V

per tensione 24V: si ferma a 23,8V e inizia a funzionare a 25,2V

H2 - livllo mejo:

per tensione 12V: si ferma a 9,7V e inizia a funzionare a 11,0V

per tensione 24V : si ferma a 21,5V e inizia a funzionare a 22,9V

H1 - livello basso:

per tensione 12V: si ferma a 9.6V e inizia a funzionare a 10.9V.

per tensione 24V: si ferma a 21,3V e inizia a funzionare a 22,7V

Premere brevamente il pulsante "+" o "-" per scegliere la funzione. La funzione è impostata sul livello medio "H2" quando il frigorifero è pronto per il primo utilizzato.

NOTA:

Si consiglia di impostare la protezione della batteria su H2 (livello medio) quando il dispositivo viene utilizzato in auto.

Si consiglia di impostare la protezione della batteria su H2 (media) o H1'(bassa) se si tratta di una batteria esterna o di una batteria di backup.

Aca d difenza di tensione in uscita da diversa uscita di alimentazione del veicolo, se e presente une protezione di tensione (il display LCD alla F1), la funzione della batteria potrebbe assere ridotta a una più bassa (H3 è regolato su H2 o H1).

• Il pulsante "+" (F)iene utilizzato per augmentare la temperature o altri impostazioni descritte sopra.

• Il pulsante "-" (G)iene utilizzato per diminuire la temperatura o altri impostazioni descritte sopra.

• Indicatore di alimentazione (C):

• Quando il frigorifero è acceso, la luce è rossa.

• Quando il frigorifero è spento, la luce si spegne.

• Indicatore di erreore (D):

• In caso di guasto, il cicalino suona continuamente.

• Sullo schermo verranno visualizzati i codici di erre.

• L'indicatore di erreore (D) sera acceso in blu.

• Display LED (E):这其中

• Visualità la temperatura e altri impostazioni.

• Sullo schermo possono essere visualizzati i codici di erreore come di seguito:

F1: mancanza di tensione

F2: guasto corrente ventola

F3: Mancato avviamento del compressore

F4: Guasto alla velocità minima del compressore

F5: Guasto temperatura controller

E0: circuito del sensore rotto

E1: Cortocircuito sensore

Il display LCD consente di impostare la temperature da -20^ a +20^ . La temperature effettamente raggiunta all'interno del dispositorio dipende dalle condizioni esterne. Ad esempio, a una temperature ambiente di +25^ , la temperature più bassa raggiunta all'interno del dispositorio è -20^ . Il dispositorio non ha una funzione di riscaldamento.

NOTA: se ilsysteme è anomalo, controllare prima che la tensione della batteria si corretta. Se la tensione della batteria è corretta, attendere 3 minuti prima di accendere il frigorifero. Se il systeme è ancora anomalo quando si riavvia il disposativo, chiamare l'assistenza post-vendita.

Impostazioni di temperatura comuni per la conservazione di:

Vino (da +6 a + 18 °C)

Vaccini,insulina (da + 2^ a-8°C)

• Frutta (da 4^ a - 6°C)

• Bevande (da 2^ a - 5°C)

Came (-10°C)

Gelato (-15 °C)

Si prega di fare attenzione se si desidera conservare i farmaci in frigorifero. Conservare gli alimenti in contentori / sacchetti destinati a loizio scopo prima di inserirli nel disposizione.

PULIZIA E MANUTENZIONE

Scollegare sempre il dispositivo prima di iniziare la pulizia.

Pulisci con un panno morbido e asciutto. Non utilizzato solventi chimici perché possono causare danni permanenti o deformazione del dispositivo.

RISOLUZIONE DEI PROBLEMI

Segui la guida alla risoluzione dei problemi di seguito per risolverve i problemi comuni.

Problema I: l'unità non funzione affatto e non alla segni di alimentazione.

Possible causa 1: l'unità non riceve alimentazione.

Soluzione per la possibile causa 1: assicurarsi che l'unità sia collegata.

Possible causa 2: alimentazione insufficiente.

Soluzione per la possibile causa 2: spostare l'unità in un'altra presa. Controlla il suo interrottore di circuito. (Fare riferimento all'etichetta dei dati sul, retro dell'unità per determinare l'assorbimento di corrente).

Possible causa 4: cavò di alimentazione CC

Soluzione per la possibile causa 4: testare l'unità con un'alto alimentatore, ad es. un'alto veicolo con una presa di corrente CC funzionantenota.

Possible causa 5: fili scollegati.

Soluzione per la possibile causa 5: contattare il servizio clienti.

Problema II: I'unita emette strani rumori.

Possible causa 1: l'unità non è a livello.

Solutione 1: spostare l'unità su una superficie piana.

Problema III: l'unità emette un forte battito metallico continu o un tintinnio.

Possible causa 1: l'unità potrebbe essere stata spedita su un lato.

Soluzione 1: spegnere l'uhita. Lasciere l'unità su una superficie piana per almeno 24 ore e riavviare.

Possible causa 2: compressore danneggiato

Soluzione 2: contattare il servizio clienti.

Soluzione: contattare un elettricista se l'unità funziona in una stanza o un circuito diverso.

Problema V: le spie del pannello di controllo lampeggiano in modo casuale.

Possible causa: l'unità potrebbe avee un pannello di controlo difettoso.

Soluzione: riavviare l'unità e, se il problema persistsente, contattare il servizio clienti.

Problema VI: l'unità ha un erreore HH

Possible causa: la temperatura ambiente ha superato i 40^

Soluzione: riavviare l'unità e, se il problema persistsente, contattare il servizio clienti.

Problema VII: l'unità ha un erreore OC.

Possible causa: è stato rilevato un erre de termostato.

Soluzione: riavviare l'unità e, se il problema persistsente, contattare il servizio clienti.

Problema VIII: l'unità ha un erre 'SC

Possible causa: rilevato un cortocircuito nel termostato.

Soluzione: riavviare l'unità e, se il problema persiste, contattare il servizio clienti.

Problema IX: l'unité é alimentata, ma il compressore non funziona.

DATI TECNICI

Capacità: 40 litri

Alimentazione elettrica:

DC 12V / 24V - presa accendisigari auto

• 230V ~ 50 / 60Hz - presa di rete dato averutilizzato un alimentatore esterno (non incluso)

Refrigerante: R600a 740 g

Classe climatica: S / SNIsolamento: C5H10

Consumo energetico nominale: 45 W.

Corrente nominale massima: 3,7 A.

Prendiamoci cura dell'ambiente naturale. I contentitori in cartone dovrebbero essere portati all'apposto punto di raccolta. I sacchi in polietilene (PE) vanno buttati nel contentatore per la plastica. L'appareccchio fuori uso delve essere rottamato presso un centro di racolta autorizzato, poiché contiene elementi pericolosi che potrebbero costituire una minaccia per l'ambiente. Il disposito elettrico delve essere consegnato in modo da limitare il suo riutilizzo. Se l'appareccchio contiene batterie, è necessario rimuoverle e smaltirle separamente.
