Vrsta izdelka	Prenosni hladilnik za avto in kampiranje
Znamka	Adler
Model	AD 8077
Napajanje	12 V / 24 V DC (vžigalnik) ali 230 V ~ 50/60 Hz prek zunanjega adapterja (ni priložen)
Nazivna električna poraba	45 W
Najvišji nazivni tok	3,7 A
Hladilno sredstvo	R600a / 40 g
Nastavljivo temperaturno območje	-20 °C do +20 °C
Zaslon	LCD zaslon
Nadzorna plošča	Gumbi ON/OFF, SET, +, -
Zaščita baterije	3 stopnje (H1, H2, H3) nastavljive
Klimatski razred	S/SN
Izolacija	C5H10
Razred električne zaščite	Razred I (zahteva ozemljitev)
Predvidena uporaba	Gospodinjstvo, kampiranje, avto
Čiščenje	Mehka, suha krpa, brez kemičnih topil
Varnost	Ne potapljajte, izogibajte se virom toplote, nadzor otrok
Popravljivost	Popravila samo pooblaščeni servis
Priloženi dodatki	DC napajalni kabel za vžigalnik
Dodatni dodatki	AC/DC adapter model CR8076.1
Teža	Ni navedeno
Dimenzije	Ni navedene

Pogosto zastavljena vprašanja - AD 8077 ADLER

Kako nastavim temperaturo na hladilniku Adler AD 8077?

Uporabite gumba + in - na nadzorni plošči za prilagoditev temperature. LCD zaslon prikazuje nastavljivo temperaturo od -20 °C do +20 °C.

Katere so stopnje zaščite baterije in kako jih izbrati?

Na voljo so tri stopnje: H1 (nizka), H2 (srednja) in H3 (visoka). Za uporabo v avtu nastavite na H2. Za zunanjo baterijo uporabite H2 ali H1. Za spremembo pritisnite in držite SET, nato uporabite + ali -.

Kaj pomenijo kode napak F1, F2 itd.?

F1: napaka napetosti; F2: napaka ventilatorja; F3: neuspešen zagon kompresorja; F4: minimalna hitrost kompresorja; F5: napaka temperature; E0: prekinjeno vezje senzorja; E1: kratek stik senzorja.

Ali lahko hladilnik uporabljam na omrežni napetosti 230 V?

Da, vendar morate uporabiti zunanji AC/DC adapter (priporočen model CR8076.1, ni priložen) za priklop na 230 V ~ 50/60 Hz vtičnico.

Kako očistim in vzdržujem napravo?

Pred čiščenjem vedno izključite napravo. Uporabite mehko, suho krpo. Ne uporabljajte kemičnih topil, ki bi lahko poškodovala napravo.

Kaj storiti, če se naprava ne vklopi?

Najprej preverite, ali je naprava pravilno priključena in ali vtičnica dovaja elektriko. Če je napetost prenizka, se zagon lahko blokira. Preizkusite na drugem viru napajanja ali preverite odklopnik.

Kakšno je temperaturno območje delovanja?

Nastavljiva temperatura sega od -20 °C do +20 °C. Dejanska temperatura v notranjosti je odvisna od okoljskih pogojev. Naprava nima funkcije ogrevanja.

Ali lahko v hladilniku shranjujem zdravila?

Bodite previdni. Zdravila hranite v ustreznih posodah in preverite priporočila glede temperature. Na primer, cepiva in insulin zahtevajo temperaturo od +2 °C do -8 °C.

Naprava povzroča hrup, je to normalno?

Rahlo delovanje kompresorja je normalno. Če je hrup glasen ali nenavaden (trkanje, škripanje), postavite napravo na ravno površino. Če hrup traja, jo izključite in pustite mirovati 24 ur pred ponovnim zagonom.

Kako varno prevažam in premikam hladilnik?

Uporabite dve ali več oseb za premikanje. Držite ga vzporedno z uporabo ročajev. Po nagnjenem transportu pustite napravo v navpičnem položaju vsaj 10 minut pred uporabo.

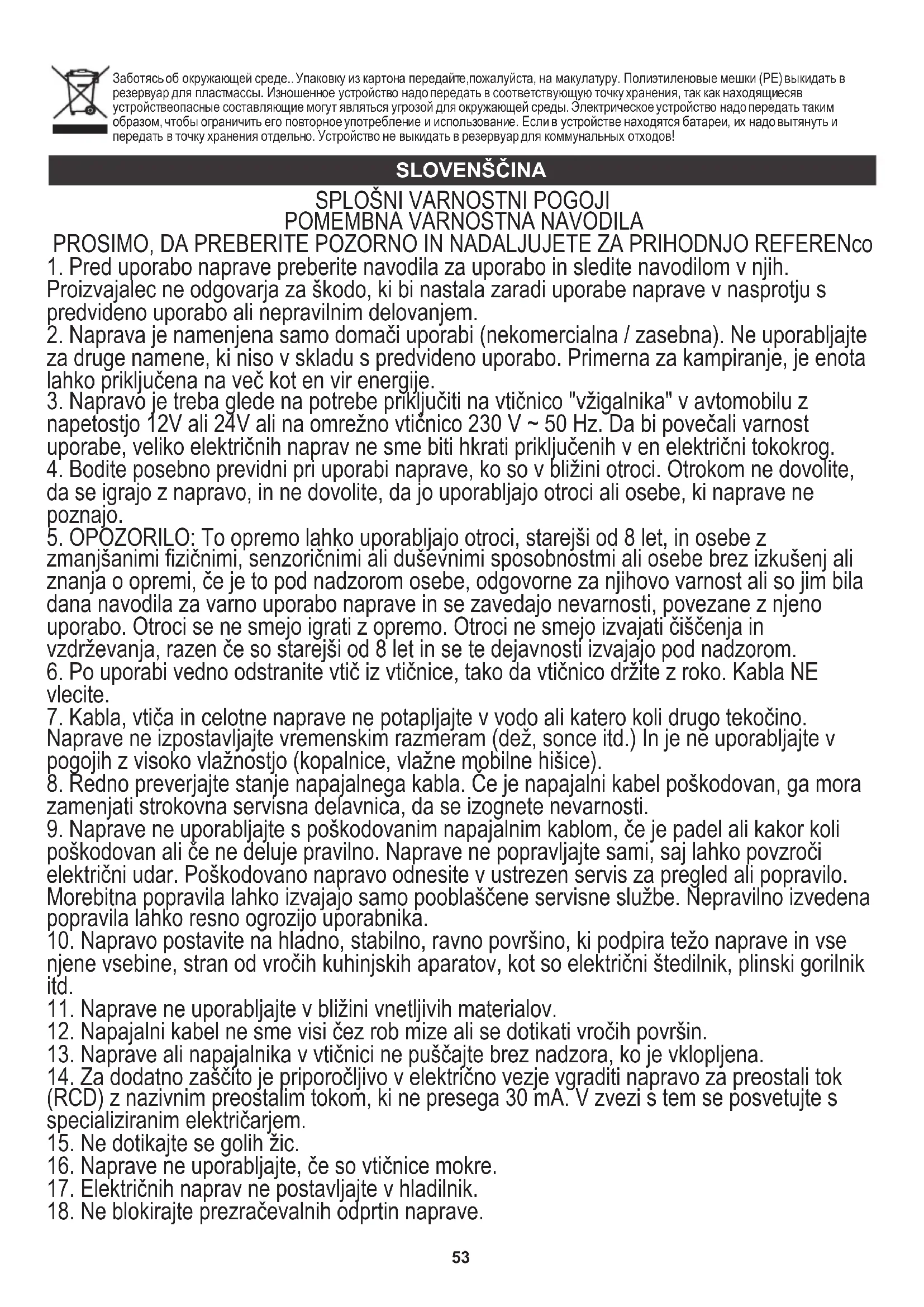

NAVODILA ZA UPORABO AD 8077 ADLER

1. Pred uporabo naprave preberite navodila za uporabo in sledite navodilom v njih. Proizvajalec ne odgovarja za škodo, ki bi nastala zaradi uporabe naprave v nasprotju s predvideno uporabo ali nepravilnim delovanjem.
2. Naprava je namenjena samo domači uporabi (nekomercialna / zasebna). Ne uporabljajte je za druge namene, ki niso v skladu s predvideno uporabo. Primerna je za kampiranje, enota je lahko priključena na več kot en vir energije.
3. Napravo je treba glede na potrebe priključiti na vtičnico "vžigalnika" v avtomobilu z napetostjo 12 V ali 24 V ali na omrežno vtičnico 230 V~50 Hz. Da bi povečali varnost uporabe, veliko električnih naprav ne sme biti hkrati priključenih v en električni tokokrog.
4. Bodite posebno previdni pri uporabi naprave, ko so v bližini otroci. Otrokom ne dovolite, da se igrajo z napravo, in ne dovolite, da jo uporabljajo otroci ali osebe, ki naprave ne poznajo.
5. OPOZORILO: To opremo lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe brez izkušenj ali znanja o opremi, če je to pod nadzorom osebe, odgovorne za njihovo varnost, ali so jim bila dana navodila za varno uporabo naprave in se zavedajo nevarnosti, povezane z njeno uporabo. Otroci se ne smejo igrati z opremo. Otroci ne smejo izvajati čiščenja in vzdrževanja, razen če so starejši od 8 let in se te dejavnosti izvajajo pod nadzorom.
6. Po uporabi vedno odstranite vtikač iz vtičnice, tako da vtičnico držite z roko. Kabla NE vlecite.
7. Kabla, vtiča in celotne naprave ne potapljajte v vodo ali katero koli drugo tekočino. Naprave ne izpostavljajte vremenskim razmeram (dež, sneg itd.) in je ne uporabljajte v pogojih z visoko vlažnostjo (kopalnice, vlažne mobilne hišice).
8. Redno preverjajte stanje napajalnega kabla. Če je napajalni kabel poškodovan, ga mora zamenjati strokovna servisna delavnica, da se izognete nevarnosti.
9. Naprave ne uporabljajte s poškodovanim napajalnim kablom, če je padla ali kakor koli poškodovana ali če ne deluje pravilno. Naprave ne popravljajte sami, saj lahko povzroči električni udar. Poškodovano napravo odnesite v ustrezen servis za pregled ali popravilo. Morebitna popravila lahko izvajajo samo pooblaščene servisne službe. Nepravilno izvedena popravila lahko resno ogrozijo uporabnika.
10. Napravo postavite na hladno, stabilno, ravno površino, ki podpira težo naprave in vse njene vsebine, stran od vročih kuhinjskih aparatov, kot so električni štedilnik, plinski gorilnik itd.
11. Naprave ne uporabljajte v bližini vnetljivih materialov.
12. Napajalni kabel ne sme viseti čez rob mize ali se dotikati vročih površin.
13. Naprave ali napajalnika v vtičnici ne puščajte brez nadzora, ko je vklopljena.
14. Za dodatno zaščito je priporočljivo v električno vezje vgraditi napravo za preostali tok (RCD) z nazivnim preostalim tokom, ki ne presega 30 mA. V zvezi s tem se posvetujte s specializiranim električarjem.
15. Ne dotikajte se golih žic.
16. Naprave ne uporabljajte, če so vtičnice mokre.
17. Električnih naprav ne postavljajte v hladilnik.
18. Ne blokirajte prezračevalnih odprtin naprave.
19. Napravo zaščitite pred viri toplote in sončno svetlobo.
20. V napravo vstavite hladno hrano.
21. Opremo postavite na mesto z ustreznim prezračevanjem. Oddaljenost od drugih predmetov naj bo najmanj 20 cm.
22. OPOZORILO: Ne ovirajte prezračevalnih odprtin v ohišju opreme ali v vgrajeni konstrukciji.
23. OPOZORILO: Da bi pospešili postopek odtaljevanja, ne uporabljajte nobenih drugih mehanskih sredstev, razen tistih, ki jih priporoča proizvajalec.
24. OPOZORILO: Zaščitite krogotok hladilnega sredstva pred poškodbami.
25. OPOZORILO: Ne uporabljajte elektrike.

OPOMBA: Ker ta naprava temelji na delovanju kompresorja, je potrebno okoli prostora dovolj prostora, da se lahko pravilno izčrpa.

OPOMBA: Naprave je priporočljivo premikati, če tla niso gladka. Ne uporabljajte, če je hladilnik nagnjen. Če je hladilnik na mestu, ga pustite pokonci in počakajte 10 minut pred uporabo. Ko premikate hladilnik, vedno uporabite oba ročaja, da nosite enoto čim bolj poravnano. To je namenjeno zaščiti kompresorja in zatesnjenega sistema.

OPOZORILO: Za premikanje in upravljanje enote uporabite dve ali več oseb. Če tega ne storite, lahko pride do poškodbe hrbta ali druge poškodbe.

1. Prenosni hladilnik držite stran od vročine in neposredne sončne svetlobe, če je to mogoče.
2. Ta prenosni hladilnik je primeren za uporabo v avtomobilih in kampiranje, vendar aparat ne sme biti izpostavljen dežju ali drugim hudim vremenskim vplivom.
3. Tega prenosnega hladilnika ne smete postavljati v vgradno ali vdolbino. Naprava je zasnovana tako, da je samostojna.
4. Običajno delovanje hladilnika je odvisno od toplotnega sevanja iz kondenzatorja.
5. Notranjo površino očistite z malo mlačne vode in mehko krpo.

Opomba: Ko vstavljate enosmerni napajalni kabel, se prepričajte, da je vhodni vir 12V ~ DC / 24V.

POMEMBNO: Iz prenosnega avtomobilskega hladilnika ne odstranjujte nalepk z varnostnimi opozorili ali informacijami o izdelku.

OPIS NAPRAVE Prenosni avtomobilski hladilnik - Sika A

1. osnova 2 vtičnica 3. Ročaj 4. Okvir
2. Pokrov 6. Nadzorna plošča
3. Napajalni kabel za enosmerni tok - za uporabo med potovanjem priključite neposredno na vžigalnik avtomobila.

NADZORNA PLOŠČA - Slika B

A - Gumb za vklop / izklop B - gumb SET C - Indikator moči D - Indikator napake

E - LCD zaslon F - Gumb ^+ G - Gumb

DELOVANJE

Pri poskusu priključitve prenosnega zamrzovalnika v običajno 12 V vtičnico enota ne bo delovala, če je napetost vtičnice manjša od 9,6 V. Enota se bo znova zagnala, ko bo napetost 12,2 V ali več.

Pri poskusu priključitve enote v običajno 24 V vtičnico enota ne bo delovala, če ima vtičnica napetost manjšo od 21,3 V. Enota se bo znova zagnala, ko bo napetost 25,2 V ali več.

• Napravo lahko priključite tudi na omrežje 230 V ~ 50 / 60 Hz po uporabi zunanjega napajanja (ni priloženo). Priporočen model AC/DC adapterja je CR8076.1.

NADZORNA PLOŠČA (7) - Slika B

Vaš prenosni hladilnik uporablja digitalni nadzorni sistem za nastavitev termostata.

• Gumb za vklop (A) - VKLOP / IZKLOP:
• Hladilnik priključite na napajanje, enkrat pritisnite gumb za vklop (A), da vklopite napravo.
• Ponovno pritisnite gumb za vklop (A), hladilnik bo izklopljen.
• Gumb SET:

Dolgo pritisnite gumb SET za 3 sekunde in vstopite v napredne načine:

NAČIN ZAŠČITE PRENAPETJA:

Naprava ima tri funkcije zaščite baterije, ki ščitijo normalno delovanje hladilnika in ščitijo akumulator vozila.

Tri ravni zaščite baterije so:

H3 - visoka raven:

za napetost 12V: ustavi pri 10,9V in začne delovati pri 12,2V

za napetost 24V: ustavi pri 23,8V in začne delovati pri 25,2V

H2 - srednja raven:

za napetost 12V: ustavi pri 9,7V in začne delovati pri 11,0V

za napetost 24V: ustavi pri 21,5V in začne delovati pri 22,9V

H1 - nizka raven:

za napetost 12V: ustavi pri 9,6V in začne delovati pri 10,9V

za napetost 24V: ustavi pri 21,3V in začne delovati pri 22,7V

Kratek pritisk na gumb "+" ali "-" za izbiro funkcije. Funkcija je nastavljena na srednji nivo "H2", ko je hladilnik pripravljen za prvo uporabo. OPOMBA:

Priporočljivo je, da zaščito baterije nastavite na H2 (srednja raven), ko napravo uporabljate v avtomobilu.

Priporočljivo je, da zaščito baterije nastavite na H2 (srednja) ali H1 (nizka), če gre za zunanjo baterijo ali rezervno baterijo.

Zaradi razlike v izhodni napetosti iz različnih izhodov napajanja vozila, če obstaja napetostna zaščita (LCD zaslon prikazuje F1), se lahko funkcija akumulatorja zmanjša na nižjo (H3 je nastavljena na H2 ali H1).

• Gumb "+" (F) se uporablja za zvišanje temperature ali druge zgoraj opisane nastavitve.
• Gumb "-" (G) se uporablja za zniževanje temperature ali druge zgoraj opisane nastavitve.

• Ko je hladilnik vklopljen, lučka sveti rdeče.
• Ko je hladilnik izklopljen, lučka ugasne.
• Indikator napake (D):
• Če pride do okvare, bo zvočni signal neprekinjeno zvonil.
• Na zaslonu bodo prikazane kode napak.
• Indikator napake (D) bo zasvetil modro.

OPOMBA: Ker ta naprava temelji na delovanju kompresorja, je potrebno okoli prostora dovolj prostora, da se lahko pravilno izčrpa.

OPOMBA: Naprave ni priporočljivo premikati, če tla niso gladka. Ne uporabljajte, če je hladilnik nagnjen. Če je hladilnik na mestu, ga pustite pokonci in počakajte 10 minut pred uporabo. Ko premikate hladilnik, vedno uporabite oba ročaja, da nosite enoto čim bolj poravnano. To je namenjeno zaščiti kompresorja in zatesnjenega sistema.

OPOZORILO: Za premikanje in upravljanje enote uporabite dve ali več oseb. Če tega ne storite, lahko pride do poškodbe hrbta ali druge poškodbe.

1. Prenosni hladilnik držite stran od vročine in neposredne sončne svetlobe, če je to mogoče.
2. Ta prenosni hladilnik je primeren za uporabo v avtomobilih in kampiranje, vendar aparat ne sme biti izpostavljen dežju ali drugim hudim vremenskim vplivom.
3. Tega prenosnega hladilnika ne smete postavljati v vgradno ali vdolbino. Naprava je zasnovana tako, da je samostoječa.
4. Običajno delovanje hladilnika je odvisno od toplotnega sevanja iz kondenzatorja.
5. Notranjo površino očistite z malo mlačne vode in mehko krpo.

Opomba: Ko vstavljate enosmerni napajalni kabel, se prepričajte, da je vhodni vir 12V ~ DC / 24V.

POMEMBNO: Iz prenosnega avtomobilskega hladilnika ne odstranjujte nalepk z varnostnimi opozorili ali informacijami o izdelku.

• LED zaslon (E): prikazuje
• Prikaže temperaturo in druge nastavitve.
• Na zaslonu so lahko prikazane kode napak, kot spodaj:

F1: Napaka napetosti

F2: Okvara toka ventilatorja

F3: Napaka zagona kompresorja

F4: Okvara minimalne hitrosti kompresorja

F5: Napaka temperature regulatorja

E0: Zlomljeno verzje senzorja

E1: Kratek stik senzorja

Zaslon LCD omogoča nastavitev temperature od -20 °C do +20 °C. Dejansko dosežena temperatura v napravi je odvisna od zunanjih pogojev. Na primer, pri sobni temperaturi +25 °C je najnižja temperatura, dosežena v napravi, -20 °C. Naprava nima funkcije ogrevanja.

OPOMBA: Če je sistem nenormalen, najprej preverite, ali je napetost akumulatorja pravilna. Če je napetost baterije pravilna, počakajte 3 minute, preden vklopite hladilnik. Če je sistem med ponovnim zagonom naprave še vedno nenormalen, za pomoč pokličite servisno službo.

Skupne nastavitve temperature za shranjevanje:

Vino (od +6 do +18 °C), cepiva in inzulin (od +2 °C do -8 °C), sadje (od 4 °C do -6 °C), pijača (od 2 °C do -5 °C), meso (-10 °C), sladoled (-15 °C).

Prosimo, bodite previdni, če želite zdravila hraniti v hladilniku. Shranite hrano v za to namenjene posode/vrečke, preden jih vstavite v napravo.

ČIŠČENJE IN VZDRŽEVANJE

Očistite z mehko in suho krpo. Ne uporabljajte kemičnih topil, ker lahko povzročijo poškodbe ali deformacije naprave.

ODPRAVLJANJE TEŽAV

Če želite odpraviti pogoste težave, sledite spodnjim navodilom za odpravljanje težav.

Problem I: Enota sploh ne deluje in ne kaže znakov moči.

Možen vzrok 1: Enota ne prejema napajanja.

Rešitev za možen vzrok 1: Prepričajte se, da je enota priključena na električno omrežje.

Možen vzrok 2: Nezadostna moč.

Rešitev za možni vzrok 2: Prestavite enoto v drugo vtičnico. Preverite odklopnik. (Za določitev napetosti in amperaže glejte oznako na zadnji strani enote).

Možni vzrok 4: enosmerni napajalni kabel

Rešitev za možni vzrok 4: Preizkusite enoto z drugim napajalnikom, npr. drugo vozilo z znano delujočo enosmerno vtičnico.

Možni vzrok 5: Odklopljeni kabli.

Rešitev za možni vzrok 5: Obrnite se na službo za pomoč strankam.

Problem II: Enota oddaja nenavadne zvoke.

Možen vzrok 1: Enota ni ravna.

1. Rešitev: Enoto premaknite na ravno površino.

Problem III: Enota daje glasen neprekinjen kovinski zvok trkanja ali zvonjenja.

Možen vzrok 1: Enota je bila morda poslana na bok.

1. Rešitev: Izklopite enoto. Pustite, da naprava vsaj 24 ur sedi na ravni površini in jo znova zaženite.

1. Rešitev: Obrnite se na službo za pomoč strankam.

Rešitev: Če naprava deluje v drugem prostoru ali vezju, se obrnite na električarja.

Težava V: Lücke na nadzorni plošči ključno utripajo

Možen vzrok: V enoti je morda okvarjena nadzorna plošča.

Rešitev: Znova zaženite enoto in če se težava ponovi, se obrnite na službo za pomoč strankam.

Problem VI: Enota ima napako HH

Možen vzrok: Temperatura okolice je presegla 40 °C.

Rešitev: Znova zaženite enoto in če se težava ponovi, se obrnite na službo za pomoč strankam.

Problem VII: Enota ima napako OC.

Možen vzrok: zaznana je bila napaka termostata.

Rešitev: Znova zaženite enoto in če se težava ponovi, se obrnite na službo za pomoč strankam.

Problem VIII: Enota ima napako S.C.

Možen vzrok: Zaznan je bil kratek stik v termostatu.

Rešitev: Znova zaženite enoto in če težava ne izgine, se obrnite na službo za pomoč strankam.

Težava IX: Enota ima moč, vendar kompresor ne deluje.

Možen vzrok 1: Temperatura okolice je prenizka.

1. Rešitev: Enoto premaknite na toplejše mesto.

Možen vzrok 2: Odklopljena žica

1. Rešitev: Obrnite se na službo za pomoč strankam.

TEHNIČNI PODATKI

Prostornina: 40 litrov

Napajanje:

DC 12V / 24V - vtičnica za avtomobilski vžigalnik

• 230V ~ 50 / 60Hz - omrežna vtičnica po uporabi zunanjega napajanja (ni priloženo)

Hladilno sredstvo: R600a / 40 g

Največji nazivni tok: 3,7A

Skrbimo za okolje. Kartonsko embalažo, prosimo, oddajte v odpadni papir. Polietilenske vrečke (PE) odvrzite v posodo za plastiko. Dotrajane naprave je treba vrniti na ustrezno zbirno mesto, ker vsebovane nevarne elemente lahko predstavljajo nevarnost za okolje. Električno napravo je treba vrniti, da se omeji njena ponovna uporaba in izkoriščenost. Če naprava vsebuje baterijo, jo je treba odstraniti in ločeno oddati na zbirno mesto.

HRVAŠKI

SPLOŠNI VARNOSTNI POGOJI

za napetost 24V: zaustavi se pri 21,5V in začne delovati pri 22,9V

H1 - nizka raven:

za napetost 12V: zaustavi se pri 9,6V in začne delovati pri 10,9V

za napetost 24V: zaustavi se pri 21,3V in začne delovati pri 22,7V

S kratkim pritiskom na tipko "+" ali "-" izberite funkcijo. Funkcija se nastavi na srednjo raven "H2", ko je hladilnik pripravljen za prvo uporabo.

Kada se naprava uporablja v avtomobilu, je priporočljivo nastaviti zaščito baterije na H2 (srednja raven).

Priporočljivo je nastaviti zaščito baterije na H2 (srednja) ali H1 (nizka), če gre za zunanjo baterijo ali rezervno baterijo.

Zaradi razlike v izhodni napetosti iz različnih virov napajanja vozila, če obstaja zaščita pred napetostjo (LCD zaslon prikazuje F1), se lahko funkcija baterije zmanjša na nižjo (H3 je nastavljena na H2 ali H1).

• Gumb "+" (F) se uporablja za povečanje temperature ali druge zgoraj opisane nastavitve.
• Gumb "-" (G) se uporablja za zmanjšanje temperature ali druge zgoraj opisane nastavitve.
• Indikator napajanja (C):
• Ko je hladilnik vklopljen, lučka sveti rdeče.
• Ko se hladilnik izklopi, lučka ugasne.
• Indikator napake (D): - Če pride do napake, bo piskanje neprekinjeno zvonilo.
• Na zaslonu se bodo prikazale kode napak.
• Indikator napake (D) bo svetil modro.
• LED zaslon (E): prikazuje
• Prikaže temperaturo in druge nastavitve.
• Na zaslonu se lahko prikažejo kode napak, kot sledi: F1: Napaka napetosti F2: Napaka toka ventilatorja F3: Napaka zagona kompresorja F4: Napaka minimalne hitrosti kompresorja F5: Napaka temperaturnega regulatorja E0: Prekinjen krog senzorja E1: Kratek stik senzorja LCD zaslon omogoča nastavitev temperature od -20°C do +20°C. Dejansko dosežena temperatura v napravi je odvisna od zunanjih pogojev. Na primer, pri sobni temperaturi +25°C je najnižja temperatura, dosežena v napravi, -20°C. Naprava nima funkcije ogrevanja.

OPOMBA: Če je sistem nenormalen, najprej preverite, ali je napetost akumulatorja pravilna. Če je napetost baterije pravilna, počakajte 3 minute, preden vklopite hladilnik. Če je sistem še vedno nenormalen ob ponovnem zagonu naprave, pokličite servisno pomoč.

Običajne nastavitve temperature za shranjevanje:

Vino (od + 6do + 18°C)

Cepiva, insulin (od + 2°C do - 8°C)

Sadje (od 4°C do -6°C)

• Pijače (od 2°C do - 5°C)

Meso (-10°C)

• Sladoled (-15°C)

Prosimo, pozorite na zdravilo, ki ga želite hraniti v hladilniku. Preden ga postavite v napravo, hrano shranite v za to predvidene posode / vrečke.

ČIŠČENJE IN VZDRŽEVANJE

Pred prvo uporabo: Pravilna namestitev

Skrbimo za okolje. Kartonsko embalažo, prosim, oddajte v odpadni papir. Polietilenske vreče (PE) mečite v posodo za plastiko. Dotrajane naprave je treba vrniti na ustrezno zbirno mesto, ker lahko nevarne elemente, ki jih vsebuje naprava, predstavljajo nevarnost za okolje. Električno napravo je treba vrniti tako, da se omeji njena ponovna uporaba in izkoriščenost. Če naprava vsebuje baterijo, jo je treba odstraniti in ločeno oddati na zbirno mesto.
