AD 8081 - Hladilnik ADLER - Brezplačna navodila za uporabo

Vrsta izdelka	Prenosni hladilnik
Znamka	Adler
Model	AD 8081
Napajanje	12V/24V DC (vžigalnik) ali 230V AC prek zunanjega adapterja (ni priložen)
Temperaturno območje	-20°C do +20°C
Hladilno sredstvo	R600a (40 g)
Nazivna poraba električne energije	45 W
Največji nazivni tok	3,7 A
Klimatski razred	S/SN
Izolacija	C5H10
Dimenzije (DxŠxV)	Približno 50 x 30 x 40 cm (ocena)
Neto teža	Približno 15 kg (ocena)
Glavne funkcije	3-stopenjska zaščita baterije, LCD zaslon, digitalno nastavljanje temperature, indikator napake
Varnost	Samodejni izklop ob nizki napetosti, zaščita pred zamenjavo polov, alarm napake
Vzdrževanje in čiščenje	Čistite z mehko, suho krpo; ne uporabljajte kemičnih topil
Nadomestni deli in popravila	Priporočen AC/DC adapter: CR8076.1; popravila samo pooblaščeni servis
Splošne informacije	Uporaba v gospodinjstvu, kampiranju, avtomobilu; ne izpostavljajte dežju

Pogosto zastavljena vprašanja - AD 8081 ADLER

Kako priključiti hladilnik Adler AD 8081?

Napravo lahko priključite na vžigalnik 12V ali 24V. Za uporabo na 230V omrežju uporabite zunanji adapter (priporočen model CR8076.1), ki ni priložen.

Kakšno je nastavljivo temperaturno območje?

Temperaturo lahko nastavite od -20°C do +20°C prek LCD zaslona in gumbov + in -.

Kako nastaviti zaščito baterije?

Pritisnite in držite gumb SET 3 sekunde za vstop v napredne načine. Z gumboma + ali - izberite med H1 (nizka), H2 (srednja) ali H3 (visoka). Privzeta nastavitev je H2.

Kaj pomenijo kode napak na zaslonu?

Pogoste kode: F1 (izpad napetosti), F2 (okvara ventilatorja), F3 (neuspešen zagon kompresorja), F4 (nenormalna hitrost kompresorja), F5 (napaka temperature regulatorja), E0 (pokvarjen senzor), E1 (kratek stik senzorja). V primeru napake se prižge modri indikator in oglasi se pisk.

Kako očistiti napravo?

Pred čiščenjem vedno izključite napravo. Uporabite mehko, suho krpo. Ne uporabljajte kemičnih topil, ki bi lahko poškodovala napravo.

Ali lahko napravo uporabljam na omrežju?

Da, vendar morate uporabiti zunanji AC/DC adapter (ni priložen, priporočen model CR8076.1) za priključitev na 230V vtičnico.

Kaj storiti, če se naprava ne zažene?

Najprej preverite napetost baterije: pri 12V naprava ne deluje pod 9,6V. Prepričajte se, da je vtičnica pravilno priključena. Če težava ostane, kontaktirajte servis.

Ali je primeren za prevoz zdravil?

Da, vendar bodite previdni. Zdravila shranite v primerne posode, preden jih postavite v hladilnik. Temperaturo nastavite glede na priporočila zdravila (npr. cepiva med +2°C in -8°C).

Kakšna je električna poraba naprave?

Nazivna poraba je 45 W z največjim tokom 3,7 A med delovanjem.

Kako pravilno prevažati napravo?

Uporabite dve ali več oseb za premikanje. Napravo držite v pokončnem položaju in počakajte 10 minut pred uporabo po prevozu. Za dviganje uporabite stranske ročaje.

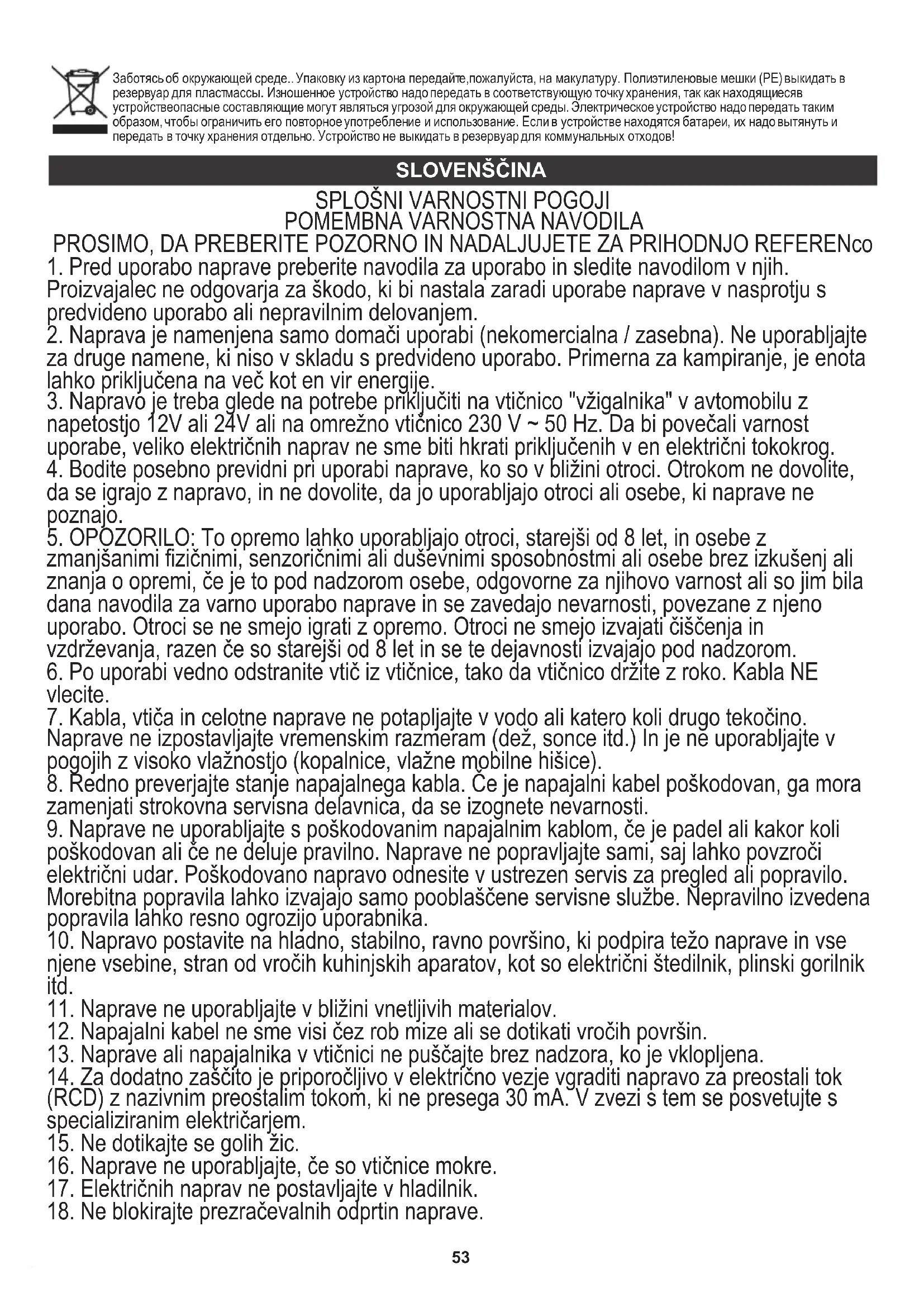

NAVODILA ZA UPORABO AD 8081 ADLER

1. Pred uporabo naprave preberite navodila za uporabo in sledite navodilom v njih. Proizvajalec ne odgovarja za škodo, ki bi nastala zaradi uporabe naprave v nasprotju s predvideno uporabo ali nepravilnim delovanjem.
2. Naprava je namenjena samo domači uporabi (nekomercialna / zasebna). Ne uporabljajte je za druge namene, ki niso v skladu s predvideno uporabo. Primerna je za kampiranje, enota je lahko priključena na več kot en vir energije.
3. Napravo je treba glede na potrebe priključiti na vtičnico "vizigalnika" v avtomobilu z napetostjo 12 V ali 24 V ali na omrežno vtičnico 230 V ~ 50 Hz. Da bi povečali varnost uporabe, veliko električnih naprav ne sme biti hkrati priključenih v en električni tokokrog.
4. Bodite posebno previdni pri uporabi naprave, ko so v bližini otroci. Otrokom ne dovolite, da se igrajo z napravo, in ne dovolite, da jo uporabljajo otroci ali osebe, ki naprave ne poznajo.
5. OPOZORILO: To opremo lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe brez izkušenj ali znanja o opremi, če je to pod nadzorom osebe, odgovorne za njihovo varnost, ali so jim bila dana navodila za varno uporabo naprave in se zavedajo nevarnosti, povezane z njeno uporabo. Otroci se ne smejo igrati z opremo. Otroci ne smejo izvajati čiščenja in vzdrževanja, razen če so starejši od 8 let in se te dejavnosti izvajajo pod nadzorom.
6. Po uporabi vedno odstranite vtič iz vtičnice, tako da vtičnico držite z roko. Kabla NE vlecite.
7. Kabla, vtiča in celotne naprave ne potapljajte v vodo ali katero koli drugo tekočino. Naprave ne izpostavljajte vremenskim razmeram (dež, sneg itd.) in je ne uporabljajte v pogojih z visoko vlažnostjo (kopalnice, vlažne mobilne hišice).
8. Redno preverjajte stanje napajalnega kabla. Če je napajalni kabel poškodovan, ga mora zamenjati strokovna servisna delavnica, da se izognete nevarnosti.
9. Naprave ne uporabljajte s poškodovanim napajalnim kablom, če je padla ali kakor koli poškodovana ali če ne deluje pravilno. Naprave ne popravljajte sami, saj lahko povzroči električni udar. Poškodovano napravo odnesite v ustrezen servis za pregled ali popravilo. Morebitna popravila lahko izvajajo samo pooblaščene servisne službe. Nepravilno izvedena popravila lahko resno ogrozijo uporabnika.
10. Napravo postavite na hladno, stabilno, ravno površino, ki podpira težo naprave in vse njene vsebine, stran od vročih kuhinjskih aparatov, kot so električni štedilnik, plinski gorilnik itd.
11. Naprave ne uporabljajte v bližini vnetljivih materialov.
12. Napajalni kabel ne sme viseti čez rob mize ali se dotikati vročih površin.
13. Naprave ali napajalnika v vtičnici ne puščajte brez nadzora, ko je vklopljena.
14. Za dodatno zaščito je priporočljivo v električno vezje vgraditi napravo za preostali tok (RCD) z nazivnim preostalim tokom, ki ne presega 30 mA. V zvezi s tem se posvetujte s specializiranim električarjem.
15. Ne dotikajte se golih žic.
16. Naprave ne uporabljajte, če so vtičnice mokre.
17. Električnih naprav ne postavljajte v hladilnik.
18. Ne blokirajte prezračevalnih odprtin naprave.
19. Napravo zaščitite pred viri toplote in sončno svetlobo.
20. V napravo vstavite hladno hrano.
21. Opremo postavite na mesto z ustreznim prezračevanjem. Oddaljenost od drugih predmetov naj bo najmanj 20 cm.
22. OPOZORILO: Ne ovirajte prezračevalnih odprtin v ohišju opreme ali v vgrajeni konstrukciji.
23. OPOZORILO: Da bi pospešili postopek odtaljevanja, ne uporabljajte nobenih drugih mehanskih sredstev, razen tistih, ki jih priporoča proizvajalec.
24. OPOZORILO: Zaščitite krogotok hladilnega sredstva pred poškodbami.
25. OPOZORILO: Ne uporabljajte elektrike.

OPOMBA: Ker ta naprava temelji na delovanju kompresorja, je potrebno okoli prostora dovolj prostora, da se lahko pravilno izčrpa.

OPOMBA: Naprave ni priporočljivo premikati, če tla niso gladka. Ne uporabljajte, če je hladilnik nagnjen. Če je hladilnik na mestu, ga pustite pokonci in počakajte 10 minut pred uporabo. Ko premikate hladilnik, vedno uporabite oba ročaja, da nosite enoto čim bolj poravnano. To je namenjeno zaščiti kompresorja in zatesnjenega sistema.

OPOZORILO: Za premikanje in upravljanje enote uporabite dve ali več oseb. Če tega ne storite, lahko pride do poškodbe hrbta ali druge poškodbe.

1. Prenosni hladilnik držite stran od vročine in neposredne sončne svetlobe, če je to mogoče.
2. Ta prenosni hladilnik je primeren za uporabo v avtomobilih in kampiranje, vendar aparat ne sme biti izpostavljen dežju ali drugim hudim vremenskim vplivom.
3. Tega prenosnega hladilnika ne smete postavljati v vgradno ali vdolbino. Naprava je zasnovana tako, da je samostojna.
4. Običajno delovanje hladilnika je odvisno od toplotnega sevanja iz kondenzatorja.
5. Notranjo površino očistite z malo mlačne vode in mehko krpo.

Opomba: Ko vstavljate enosmerni napajalni kabel, se prepričajte, da je vhodni vir 12V ~ DC / 24V.

POMEMBNO: Iz prenosnega avtomobilskega hladilnika ne odstranjujte nalepk z varnostnimi opozorili ali informacijami o izdelku.

OPIS NAPRAVE Prenosni avtomobilski hladilnik - Sika A

1. osnova 2 vtičnica 3. Ročaj 4. Okvir
2. Pokrov 6. Nadzorna plošča
3. Napajalni kabel za enosmerni tok - za uporabo med potovanjem priključite neposredno na vžigalnik avtomobila.

NADZORNA PLOŠČA - Slika B

A - Gumb za vklop / izklop B - gumb SET C - Indikator moči D - Indikator napake

E - LCD zaslon F - Gumb ^+ G - Gumb "

DELOVANJE

Pri poskusu priključitve prenosnega zamrzovalnika v običajno 12 V vtičnico enota ne bo delovala, če je vtičnica napetost manjša od 9,6 V. Enota se bo znova zagnala, ko bo napetost 12,2 V ali več.

Pri poskusu priključitve enote v običajno 24 V vtičnico enota ne bo delovala, če ima vtičnica napetost manjšo od 21,3 V. Enota se bo znova zagnala, ko bo napetost 25,2 V ali več.

• Napravo lahko priključite tudi na omrežje 230 V ~ 50 / 60 Hz po uporabi zunanjega napajanja (ni priloženo). Priporočen model AC / DC adapterja je CR8076.1.

NADZORNA PLOŠČA (7) - Slika B

Vaš prenosni hladilnik uporablja digitalni nadzorni sistem za nastavitev termostata.

• Gumb za vklop (A) - VKLOP / IZKLOP:
• Hladilnik priključite na napajanje, enkrat pritisnite gumb za vklop (A), da vklopite napravo.
• Ponovno pritisnite gumb za vklop (A), hladilnik bo izklopljen.
• Gumb SET:

Dolgo pritisnite gumb SET za 3 sekunde in vstopite v napredne načine:

NAČIN ZAŠČITE PRENAPETJA:

Naprava ima tri funkcije zaščite baterije, ki ščitijo normalno delovanje hladilnika in ščitijo akumulator vozila.

Tri ravni zaščite baterije so:

H3 - visoka raven:

za napetost 12V: ustavi pri 10,9V in začne delovati pri 12,2V

za napetost 24V: ustavi pri 23,8V in začne delovati pri 25,2V

H2 - srednja raven:

za napetost 12V: ustavi pri 9,7V in začne delovati pri 11,0V

za napetost 24V: ustavi pri 21,5V in začne delovati pri 22,9V

H1 - nizka raven:

za napetost 12V: ustavi pri 9,6V in začne delovati pri 10,9V

za napetost 24V: ustavi pri 21,3V in začne delovati pri 22,7V

Kratek pritisk na gumb "+" ali "-" za izbiro funkcije. Funkcija je nastavljena na srednji nivo "H2", ko je hladilnik pripravljen za prvo uporabo. OPOMBA:

Priporočljivo je, da zaščito baterije nastavite na H2 (srednja raven), ko napravo uporabljate v avtomobilu.

Priporočljivo je, da zaščito baterije nastavite na H2 (srednja) ali H1 (nizka), če gre za zunanjo baterijo ali rezervno baterijo.

Zaradi razlike v izhodni napetosti iz različnih izhodov napajanja vozila, če obstaja napetostna zaščita (LCD zaslon prikazuje F1), se lahko funkcija akumulatorja zmanjša na nižjo (H3 je nastavljena na H2 ali H1).

• Gumb "+" (F) se uporablja za zvišanje temperature ali druge zgoraj opisane nastavitve.
• Gumb "-" (G) se uporablja za zniževanje temperature ali druge zgoraj opisane nastavitve.

* Kazalnik moči (C): - Ko je hladilnik vklopljen, lučka sveti rdeče. - Ko je hladilnik izklopljen, lučka ugasne.

• Indikator napake (D):
• Če pride do okvare, bo zvočni signal neprekinjeno zvonil.
• Na zaslonu se prikažejo kode napak.
• Indikator napake (D) bo zasvetil modro.

OPOMBA: Ker ta naprava temelji na delovanju kompresorja, je potrebno okoli prostora dovolj prostora, da se lahko pravilno izčrpa.

OPOMBA: Naprave ni priporočljivo premikati, če tla niso gladka. Ne uporabljajte, če je hladilnik nagnjen. Če je hladilnik na mestu, ga pustite pokonci in počakajte 10 minut pred uporabo. Ko premikate hladilnik, vedno uporabite oba ročaja, da nosite enoto čim bolj poravnano. To je namenjeno zaščiti kompresorja in zatesnjenega sistema.

OPOZORILO: Za premikanje in upravljanje enote uporabite dve ali več oseb. Če tega ne storite, lahko pride do poškodbe hrbta ali druge poškodbe.

1. Prenosni hladilnik držite stran od vročine in neposredne sončne svetlobe, če je to mogoče.
2. Ta prenosni hladilnik je primeren za uporabo v avtomobilih in kampiranje, vendar aparat ne sme biti izpostavljen dežju ali drugim hudim vremenskim vplivom.
3. Tega prenosnega hladilnika ne smete postavljati v vgradno ali vdolbino. Naprava je zasnovana tako, da je samostoječa.
4. Običajno delovanje hladilnika je odvisno od toplotnega sevanja iz kondenzatorja.
5. Notranjo površino očistite z malo mlačne vode in mehko krpo.

Opomba: Ko vstavljate enosmerni napajalni kabel, se prepričajte, da je vhodni vir 12V ~ DC / 24V.

POMEMBNO: Iz prenosnega avtomobilskega hladilnika ne odstranjujte nalepk z varnostnimi opozorili ali informacijami o izdelku.

• LED zaslon (E): prikazuje
• Prikaže temperaturo in druge nastavitve.
• Na zaslonu so lahko prikazane kode napak, kot spodaj:

F1: Napaka napetosti

F2: Okvara toka ventilatorja

F3: Napaka zagona kompresorja

F4: Okvara minimalne hitrosti kompresorja

F5: Napaka temperature regulatorja

E0: Zlomljeno verzje senzorja

E1: Kratek stik senzorja

Zaslon LCD omogoča nastavitev temperature od -20 °C do + 20 °C. Dejansko dosežena temperatura v napravi je odvisna od zunanjih pogojev. Na primer, pri sobni temperaturi + 25 °C je najnižja temperatura, dosežena v napravi, -20 °C. Naprava nima funkcije ogrevanja.

OPOMBA: Če je systemd nenormalen, najprej preverite, ali je napetost akumulatorja pravilna. Če je napetost baterije pravilna, počakajte 3 minute, preden vklopite hladilnik. Če je systemd med ponovnim zagonom naprave še vedno nenormalen, za pomoč pokličite servisno službo.

Skupne nastavitve temperature za shranjevanje:

Vino (od +6 do +18 °C), cepiva in inzulin (od +2 °C do -8 °C), sadje (od 4 °C do 6 °C), pijača (od 2 °C do 5 °C), meso (-10 °C), sladoled (-15 °C).

Prosimo, bodite previdni, če želite zdravila hraniti v hladilniku. Shranite hrano v za to namenjene posode/vrečke, preden jih vstavite v napravo.

ČIŠČENJE IN VZDRŽEVANJE

Očistite z mehko in suho krpo. Ne uporabljajte kemičnih topil, ker lahko povzročijo poškodbe ali deformacije naprave.

ODPRAVLJANJE TEŽAV

Če želite odpraviti pogoste težave, sledite spodnjim navodilom za odpravljanje težav.

Problem 1: Enota sploh ne deluje in ne kaže znakov moči.

Možen vzrok 1: Enota ne prejema napajanja.

Rešitev za možen vzrok 1: Prepričajte se, da je enota priključena na električno omrežje.

Možen vzrok 2: Nezadostna moč.

Rešitev za možni vzrok 2: Prestavite enoto v drugo vtičnico. Preverite odklopnik. (Za določitev napetosti in amperaže glejte oznako na zadnji strani enote).

Možni vzrok 4: Enosmerni napajalni kabel.

Rešitev za možni vzrok 4: Preizkusite enoto z drugim napajalnikom, npr. drugo vozilo z znano delujočo enosmerno vtičnico.

Možni vzrok 5: Odklopljeni kabli.

Rešitev za možni vzrok 5: Obrnite se na službo za pomoč strankam.

Problem II: Enota oddaja nenavadne zvoke.

Možen vzrok 1: Enota ni ravna.

1. Rešitev: Enoto premaknite na ravno površino.

Problem III: Enota daje glasen neprekinjen kovinski zvok trkanja ali zvoka.

Možen vzrok 1: Enota je bila morda poslana na bok.

1. Rešitev: Izklopite enoto. Pustite, da naprava vsaj 24 ur sedi na ravni površini in jo znova zaženite.

1. Rešitev: Obrnite se na službo za pomoč strankam.

Rešitev: Če naprava deluje v drugem prostoru ali vezju, se obrnite na električarja.

Težava V: Lücke na nadzorni plošči ključno utripaj

Možen vzrok: V enoti je morda okvarjena nadzorna plošča.

Rešitev: Znova zaženite enoto in če se težava ponovi, se obrnite na službo za pomoč strankam.

Problem VI: Enota ima napako HH

Možen vzrok: Temperatura okolice je presegla 40°C

Rešitev: Znova zaženite enoto in če se težava ponovi, se obrnite na službo za pomoč strankam.

Problem VII: Enota ima napako OC.

Možen vzrok: zaznana je bila napaka termostata.

Rešitev: Znova zaženite enoto in če se težava ponovi, se obrnite na službo za pomoč strankam.

Problem VIII: Enota ima napako S.C.

Možen vzrok: Zaznan je bil kratek stik v termostatu.

Rešitev: Znova zaženite enoto in če težava ne izgine, se obrnite na službo za pomoč strankam.

Težava IX: Enota ima moč, vendar kompresor ne deluje.

Možen vzrok 1: Temperatura okolice je prenizka.

1. Rešitev: Enoto premaknite na toplejše mesto.

Možni vzrok 2: Odklopljena žica

1. Rešitev: Obrnite se na službo za pomoč strankam.

TEHNIČNI PODATKI

Prostornina: 40 litrov

Napajanje:

DC 12V / 24V - vtičnica za avtomobilski vžigalnik

• 230V ~ 50/60Hz - omrežna vtičnica po uporabi zunanjega napajanja (ni priloženo)

Hladilno sredstvo: R600a / 40 g

Največji nazivni tok: 3,7 A

Skrbimo za okolje. Kartonsko embalažo, prosimo, oddajte v odpadni papir. Polietilenske vrečke (PE) mečite v posodo za plastiko. Dotrajane naprave je treba vrniti na ustrezno zbirno mesto, ker lahko vsebovani nevarni elementi predstavljajo nevarnost za okolje. Električne naprave je treba vrniti, da se omeji njihova ponovna uporaba in izkoriščenost. Če naprava vsebuje baterijo, jo je treba odstraniti in ločeno oddati na zbirna mesta.

HRVAŠKI

SPLOŠNI VARNOSTNI POGOJI

za napetost 24 V: zaustavi se pri 21,5 V in začne delovati pri 22,9 V

H1 - nizka raven:

za napetost 12 V: zaustavi se pri 9,6 V in začne delovati pri 10,9 V

za napetost 24 V: zaustavi se pri 21,3 V in začne delovati pri 22,7 V

S kratkim pritiskom na tipko "+" ali "-" izberite funkcijo. Funkcija se nastavi na srednjo raven "H2", ko je hladilnik pripravljen za prvo uporabo.

OPOMBA:

Ko se naprava uporablja v avtomobilu, je priporočljivo nastaviti zaščito baterije na H2 (srednja raven).

Priporočljivo je nastaviti zaščito baterije na H2 (srednja) ali H1 (nizka), če gre za zunanjo baterijo ali rezervno baterijo.

Zaradi razlike v izhodni napetosti različnih virov napajanja vozila, če obstaja zaščita pred prenapetostjo (LCD zaslon prikazuje F1), se lahko funkcija baterije zmanjša na nižjo raven (H3 je nastavljen na H2 ali H1).

• Gumb "+" (F) se uporablja za povečanje temperature ali druge zgoraj opisane nastavitve.
• Gumb "-" (G) se uporablja za zmanjšanje temperature ali druge zgoraj opisane nastavitve.
• Indikator napajanja (C):
• Ko je hladilnik vklopljen, lučka sveti rdeče.
• Ko se hladilnik izklopi, lučka ugasne.
• Indikator napake (D): - Če pride do okvare, bo zvočnik neprekinjeno piskal.
• Na zaslonu se bodo prikazale kode napak.
• Indikator napake (D) bo svetil modro.
• LED zaslon (E): prikazuje
• Prikažite temperaturu i ostale postavke.
• Na ekranu se mogu prikazati kodovi grešaka kao dolje: F1: Kvar napona F2: Kvar struje ventilatora F3: Kvar pokretanja kompresora F4: Kvar minimalne brzine kompresora F5: Kvar temperature regulatora E0: Prekinuti krug osjetnika E1: Kratki spoj senzora LCD zaslon omogućuje vam podešavanje temperature od -20°C do +20°C . Stvarno postignuta temperatura unutar uređaja ovisi o vanjskim uvjetima. Na primjer, pri sobnoj temperaturi od +25°C , najniža temperatura postignuta u uređaju je -20°C . Uređaj nema funkciju grijanja.

NAPOMENA: Ako je sustav abnormalan, prvo provjerite je li napon akumulatora ispravan. Ako je napon baterije ispravan, pričekajte 3 minute prije nego što uključite hladnjak. Ako je sustav i dalje nenormalan kada ponovno pokrenete uređaj, nazovite pomoć za podršku.

Uobičajene postavke temperature za pohranu:

Vino (od + 6do + 18°C)

Cjepiva, inzulin (od + 2°C do - 8°C)

Voće (od 4°C do -6°C)

• Piće (od 2°C do - 5°C)

Meso (-10°C)

• Sladoled (-15°C)

Molimo pripazite koju drogu želite čuvati u hladnjaku. Prije stavljanja u uređaj hranu spremite u za to predviđene spremnike / vrećice.

ČIŠĆENJE ODRŽAVANJE

Pred prvim použitjem: pravilna namestitev

Skrbimo za okolje. Kartonsko embalažo odložite med odpadni papir. Polietilenske vreče (PE) odvrzite v posodo za plastiko. Dotrajane naprave je treba vrniti na ustrezno zbirno mesto, ker lahko nevarne snovi, ki jih vsebujejo, predstavljajo nevarnost za okolje. Električne naprave je treba vrniti, da se omogoči njihova ponovna uporaba in recikliranje. Če naprava vsebuje baterijo, jo je treba odstraniti in ločeno odložiti na za to določenih mestih.
