AD 8081 - Külmik ADLER - Tasuta kasutusjuhend

Toote tüüp	Kaasaskantav külmkapp
Bränd	Adler
Mudel	AD 8081
Toide	12V/24V DC (sigaretisüütaja pesa) või 230V AC välise adapteri kaudu (ei ole kaasas)
Temperatuurivahemik	-20°C kuni +20°C
Külmutusagens	R600a (40 g)
Nimivõimsustarve	45 W
Maksimaalne nimivool	3,7 A
Kliimaklass	S/SN
Isolatsioon	C5H10
Mõõtmed (P x L x K)	Umbes 50 x 30 x 40 cm (hinnang)
Netokaal	Umbes 15 kg (hinnang)
Peamised funktsioonid	3-tasemeline aku kaitse, LCD-ekraan, temperatuuri digitaalne reguleerimine, vea indikaator
Ohutus	Automaatne väljalülitus madalpinge korral, polaarsuse vahetuse kaitse, vea alarm
Hooldus ja puhastamine	Puhastada pehme ja kuiva lapiga; ärge kasutage keemilisi lahusteid
Varuosad ja remonditavus	Soovitatav AC/DC adapter: CR8076.1; remont ainult volitatud teeninduse poolt
Üldteave	Kasutus kodus, telkimisel, autos; ärge jätke vihma kätte

Korduma kippuvad küsimused - AD 8081 ADLER

Kuidas ühendada Adler AD 8081 külmikut?

Seadet saab ühendada 12V või 24V sigaretisüütaja pistikupessa. 230V võrgutoite kasutamiseks kasutage välist adapterit (soovitatav mudel CR8076.1), mis ei ole kaasas.

Milline on reguleeritav temperatuurivahemik?

Saate reguleerida temperatuuri vahemikus -20°C kuni +20°C LCD-ekraani ja + ja - nuppude abil.

Kuidas reguleerida aku kaitset?

Vajutage ja hoidke SET-nuppu 3 sekundit, et siseneda täiustatud režiimidesse. Kasutage + või - nuppe valimaks H1 (madal), H2 (keskmine) või H3 (kõrge). Vaikimisi seadistus on H2.

Mida tähendavad ekraanil olevad veakoodid?

Levinud koodid: F1 (pinge rike), F2 (ventilaatori rike), F3 (kompressori käivitumise ebaõnnestumine), F4 (ebanormaalne kompressori kiirus), F5 (regulaatori temperatuuri viga), E0 (andur katki), E1 (anduri lühis). Vea korral süttib sinine indikaator ja kostub piiks.

Kuidas seadet puhastada?

Enne puhastamist ühendage seade alati vooluvõrgust. Kasutage pehmet ja kuiva lappi. Ärge kasutage keemilisi lahusteid, mis võivad seadet kahjustada.

Kas seadet saab kasutada võrgutoitel?

Jah, kuid peate kasutama välist AC/DC-adapterit (ei ole kaasas, soovitatav mudel CR8076.1), et ühendada seade 230V pistikupessa.

Mida teha, kui seade ei käivitu?

Kontrollige esmalt aku pinget: 12V puhul ei tööta seade alla 9,6V. Veenduge, et pistik on korralikult ühendatud. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kas see sobib ravimite transportimiseks?

Jah, kuid olge ettevaatlik. Hoidke ravimid enne külmkappi panekut sobivates anumates. Reguleerige temperatuur vastavalt ravimi soovitustele (nt vaktsiinid vahemikus +2°C kuni -8°C).

Mis on seadme elektritarbimine?

Nimivõimsustarve on 45 W maksimaalse vooluga 3,7 A töötamise ajal.

Kuidas seadet õigesti transportida?

Kasutage selle liigutamiseks kahte või enamat inimest. Hoidke seadet vertikaalses asendis ja oodake pärast transporti 10 minutit enne kasutamist. Kasutage tõstmiseks külgmisi käepidemeid.

KASUTUSJUHEND AD 8081 ADLER

LUGEGE HOOLIKALT JA HOIDKE TULEVAST VIIDET

1. Enne seadme kasutamist lugege kasutusjuhendit ja järgige selles sisalduvaid juhiseid. Tootja ei vastuta kahjude eest, mis on põhjustatud seadme kasutamisest vastuolus selle ettenähtud otstarbega või ebaõigest käitamisest.
2. Seade on ette nähtud ainult koduseks kasutamiseks (mitteäriline / privaatne). Ärge kasutage muuks otstarbeks, mis ei vasta ettenähtud otstarbele. Telkimiseks sobiv seade võib olla ühendatud rohkem kui ühe toiteallikaga.
3. Seade tuleks vastavalt vajadusele ühendada autos 12 V või 24 V pingega pistikupesaga või 230 V ~ 50 Hz toitepistikupesaga. Kasutamise ohutuse suurendamiseks ei tohiks paljusid elektriseadmeid korraga ühendada ühe elektriskeemiga.
4. Olge seadme kasutamisel eriti ettevaatlik, kui lapsed on läheduses. Ärge lubage lastel seadmega mängida ja ärge laske lastel ega seadmega harjunud inimestel seda kasutada.
5. HOIATUS. Seda seadet võivad kasutada üle 8-aastased lapsed ja piiratud kehaliste, sensoorsete või vaimsete võimetega inimesed või inimesed, kellel pole seadmetest kogemusi ega teadmisi, kui seda tehakse seadme eest vastutava isiku järelevalve all nende ohutuse tagamiseks või kui neile on antud juhised seadme ohutuks kasutamiseks ning nad on teadlikud seadme kasutamisega seotud ohtudest. Lapsed ei tohiks seadmetega mängida. Lapsed ei tohi koristada ega kasutajaid hooldada, välja arvatud juhul, kui nad on üle 8-aastased ja neid toiminguid tehakse järelevalve all.
6. Pärast kasutamist eemaldage alati pistik pistikupesast, hoides pistikupesast oma käega. ÄRGE tõmmake juhtmest kinni.
7. Ärge kastke kaablit, pistikut ega kogu seadet vette ega mõnda muusse vedelikku. Ärge jätke seadet ilmastikutingimustele (vihm, päike jne) ega kasutage seda kõrge õhuniiskusega tingimustes (vannitoad, niisked haagissuvilad).

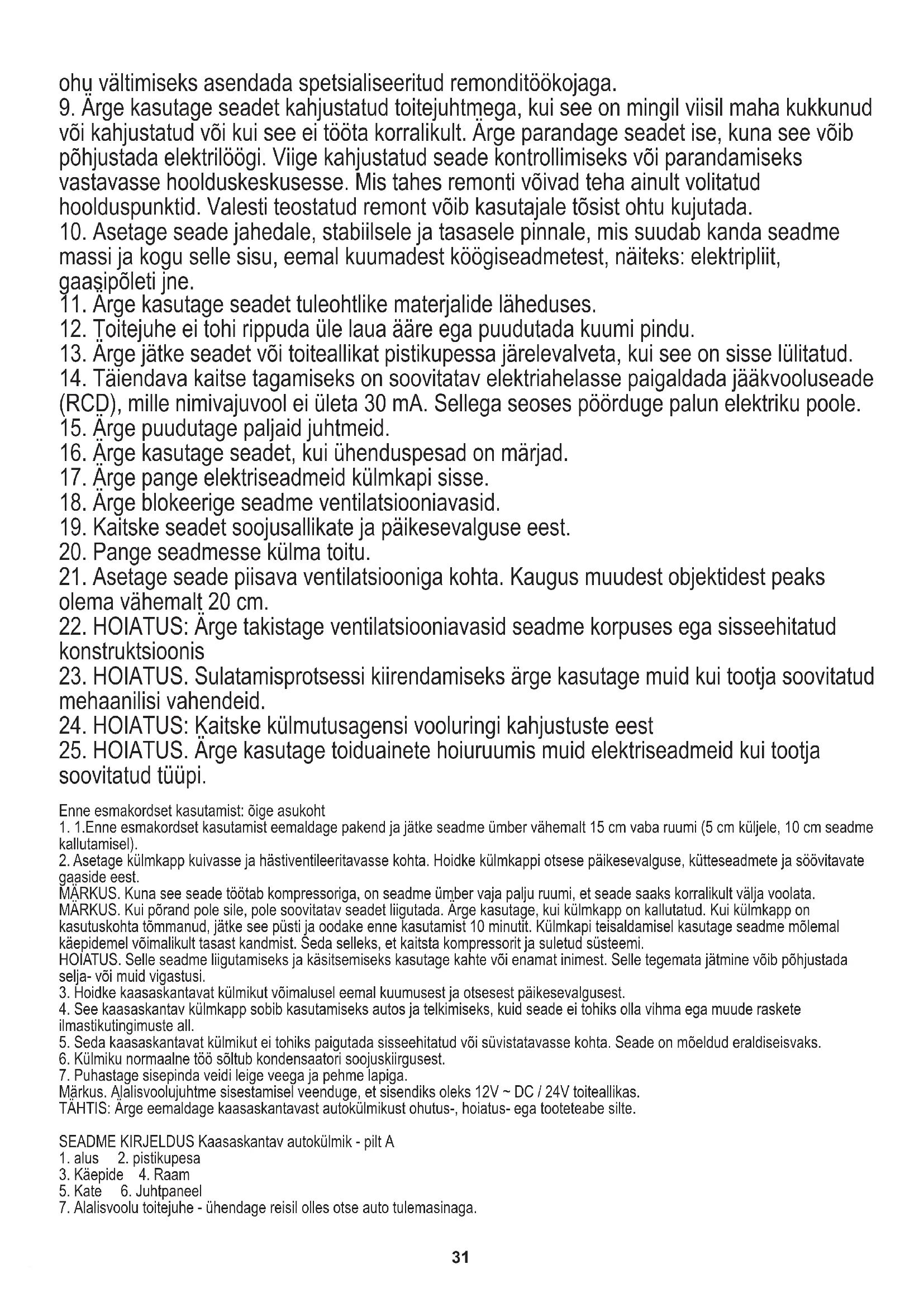

8. Kontrollige perioodiliselt toitejuhtme seisukorda. Kui toitejuhe on kahjustatud, tuleks see

ohu vältimiseks asendada spetsialiseeritud remonditöökojaga.

1. Ärge kasutage seadet kahjustatud toitejuhtmega, kui see on mingil viisil maha kukkunud või kahjustatud või kui see ei tööta korralikult. Ärge parandage seadet ise, kuna see võib põhjustada elektrilöögi. Viige kahjustatud seade kontrollimiseks või parandamiseks vastavasse hoolduskeskusesse. Mis tahes remonti võivad teha ainult volitatud hoolduspunktid. Valesti teostatud remont võib kasutajale tõsist ohtu kujutada.
2. Asetage seade jahedale, stabiilsele ja tasasele pinnale, mis suudab kanda seadme massi ja kogu selle sisu, eemal kuumadest köögiseadmetest, näiteks: elektripliit, gaasipõleti jne.
3. Ärge kasutage seadet tuleohtlike materjalide läheduses.
4. Toitejuhe ei tohi rippuda üle laua ääre ega puudutada kuumi pindu.
5. Ärge jätke seadet või toiteallikat pistikupessa järelevalveta, kui see on sisse lülitatud.
6. Täiendava kaitse tagamiseks on soovitatav elektriahelasse paigaldada rikkevoolukaitse (RCD), mille nimivool ei ületa 30 mA. Sellega seoses pöörduge palun elektriku poole.
7. Ärge puudutage paljaid juhtmeid.
8. Ärge kasutage seadet, kui ühenduspesad on märjad.
9. Ärge pange elektriseadmeid külmkapi sisse.
10. Ärge blokeerige seadme ventilatsiooniavasid.
11. Kaitske seadet soojusallikate ja päikesevalguse eest.
12. Pange seadmesse külma toitu.
13. Asetage seade piisava ventilatsiooniga kohta. Kaugus muudest objektidest peaks olema vähemalt 20 cm.
14. HOIATUS: Ärge takistage ventilatsiooniavasid seadme korpuses ega sisseehitatud konstruktsioonis.
15. HOIATUS: Sulatamisprotsessi kiirendamiseks ärge kasutage muid kui tootja soovitatud mehaanilisi vahendeid.
16. HOIATUS: Kaitske külmutusagensi vooluringi kahjustuste eest.
17. HOIATUS: Ärge kasutage toiduainete hoiuruumis muid elektriseadmeid kui tootja soovitatud tüüpi.

Enne esmakordset kasutamist: õige asukoht.

1. Enne esmakordset kasutamist eemaldage pakend ja jätke seadme ümber vähemalt 15 cm vaba ruumi (5 cm küljele, 10 cm seadme kallutamisel).
2. Asetage külmkapp kuiva ja hästiventileeritavasse kohta. Hoidke külmkappi otsese päikesevalguse, kütteseadmete ja söövitavate gaaside eest.

MÄRKUS. Kuna see seade töötab kompressoriga, on seadme ümber vaja palju ruumi, et seade saaks korralikult välja voolata. MÄRKUS. Kui põrand pole sile, pole soovitatav seadet liigutada. Ärge kasutage, kui külmkapp on kallutatud. Kui külmkapp on kasutuskohta tõmmatud, jätke see püsti ja oodake enne kasutamist 10 minutit. Külmkapi teisaldamisel kasutage seadme mõlemal käepidemel võimalikult tasast kandmist. Seda selleks, et kaitsta kompressorit ja suletud süsteemi. HOIATUS. Selle seadme liigutamiseks ja käsitsemiseks kasutage kahte või enamat inimest. Selle tegemata jätmine võib põhjustada selja- või muid vigastusi. 3. Hoidke kaasaskantavat külmikut võimalusel eemal kuumusest ja otsesest päikesevalgusest. 4. See kaasaskantav külmkapp sobib kasutamiseks autos ja telkimiseks, kuid seade ei tohiks olla vihma ega muude raskete ilmastikutingimuste all. 5. Seda kaasaskantavat külmikut ei tohiks paigutada sisseehitatud või suvistatavasse kohta. Seade on mõeldud eraldiseisvaks. 6. Külmiku normaalne töö sõltub kondensaatori soojuskiirgusest. 7. Puhastage sisepinda veidi leige veega ja pehme lapiga. MÄRKUS. Alalisvoolujuhtme sisestamisel veenduge, et sisendiks oleks 12V DC / 24V toiteallikas. TÄHTIS: Ärge eemaldage kaasaskantavast autokülmikust ohutus-, hoatus- ega tooteteabe silte.

SEADME KIRJELDUS Kaasaskantav autokülmik - pilt A

1. alus 2. pistikupesa 3. Käepide 4. Raam 5. Kate 6. Juhtpaneel 7. Alalisvoolu toitejuhe - ühendage reisil olles otse auto tulemasinaga.

Juhtpaneel - pilt B A - toitenupp ON / OFF B - SET nupp C - toiteindikaator D - veaindikaator E - LCD ekraan F - nupp ^+ G - nupp

KASUTAMINE

Kui proovite kaasaskantavat sügavkülmikut tavalisse 12 V pistikupessa ühendada, ei tööta seade, kui pistikupesa pinge on alla 9,6 V. Seade taaskäivitub, kui pinge on 12,2 V või suurem. Kui proovite seadet tavalisse 24 V pistikupessa ühendada, ei tööta seade, kui pistikupesa pinge on väiksem kui 21,3 V. Seade taaskäivitub, kui pinge on 25,2 V või suurem. - Pärast välise toiteallika kasutamist (ei kuulu komplekti) saab seadme ühendada ka 230V 50 / 60Hz toiteallikaga. Soovitatav AC / DC adapteri mudel on CR8076.1.

Juhtpaneel (7) - pilt B

Teie kaasaskantav külmkapp kasutab termostaadi reguleerimiseks digitaalset juhtimissüsteemi.

• Toitenupp (A) - ON / OFF :
• Ühendage külmik toiteallikaga, seadme sisselülitamiseks vajutage üks kord toitenuppu (A).
• Vajutage uuesti toitenuppu (A), külmkapp on välja lülitatud.
• SET-nupp :

Vajutage nuppu SET 3 sekundit kaua ja sisenege täpsematesse režiimidesse:

I. PINGEKAITSE REŽIIM:

Seadmel on kolm aku kaitsefunktsiooni, mis kaitsevad külmiku normaalset toimimist ja sõiduki akut.

Aku kaitse kolm taset on:

H3 - kõrge tase:

12 V pinge korral: peatub 10,9 V juures ja alustab tööd 12,2 V pingel

24 V pinge korral: peatub 23,8 V juures ja alustab tööd 25,2 V pingel

H2 - keskmine tase:

12 V pinge korral: peatub 9,7 V pingel ja alustab tööd 11,0 V pingel

24 V pinge korral: peatub 21,5 V juures ja alustab tööd 22,9 V pingel

H1 - madal tase:

12 V pinge korral: peatub 9,6 V juures ja alustab tööd 10,9 V pingel

24 V pinge korral: peatub 21,3 V juures ja alustab tööd 22,7 V pingel

Funktsiooni valimiseks vajutage lühidalt nuppu "+" või "-". Kui külmik on esmakordseks kasutamiseks valmis, on funktsioon seatud keskmisele tasemele "H2".

MÄRGE:

Kui seadet autos kasutatakse, on soovitatav seada aku kaitse H2-le (keskmine tase).

Kui tegemist on välise aku või varupatareiga, on soovitatav seada aku kaitseks H2 (keskmine) või H1 (madal).

Erineva sõiduki toiteallika väljundpinge tõttu võib pingekaitse olemasolu korral (LCD-ekraanil kuvatakse F1) aku funktsiooni

vähendada madalamale (H3 on reguleeritud H2 või H1).

• Nuppu “+” (F) kasutatakse temperatuuri tõstmiseks või muudeks ülalkirjeldatud seadistusteks.
• Nuppu “-” (G) kasutatakse temperatuuri või muude ülalkirjeldatud seadete vähendamiseks.
• Toiteindikaator (C):

-Kui külmkapp on sisse lülitatud, on tuli punane.

-Kui külmkapp on välja lülitatud, kustub tuli.

• Veaindikaator (D):
• Rikke korral heliseb summer pidevalt.

-Ekraanil kuvatakse veakoodid.

• Veaindikaator (D) põleb siniselt.
• LED-ekraan (E): näitab
• Kuva temperatuur ja muud sätted.
• Ekraanil saab kuvada veakoodid järgmiselt:

F1: pingereike

F3: Kompressori käivitamise rike

F4: kompressori minimaalse kiiruse rike

F5: regulaatori temperatuuri tõrge

E0: katkenud anduri vooluring

E1: Anduri lühis

LCD-ekraan võimaldab teil temperatuuri seada vahemikus -20 °C kuni + 20 °C. Seadme sees tegelikult saavutatud temperatuur sõltub

välistest tingimustest. Näiteks ümbritseva õhu temperatuuril +25 °C on seadme sees madalaim temperatuur -20 °C. Seadmel pole

kütmisfunktsiooni.

MÄRKUS. Kui süsteem on ebanormaalne, kontrollige kõigepealt, kas aku pinge on õige. Kui aku pinge on õige, oodake enne külmikusisselülitamist 3 minutit. Kui seadme taaskäivitamisel on süsteem endiselt ebanormaalne, pöörduge abi saamiseks järelteeninduse

poole.

Ühised temperatuuri seaded:

• vein (+6 kuni +18 °C)
• vaktsiinid, insuliin (alates +2 °C kuni -8 °C), puuvili (alates +4 °C kuni -6 °C)
• jook (alates +2 °C kuni -5 °C)
• liha (-10 °C)
• jäätis (-15 °C)

Olge ettevaatlik, kui soovite uimasteid külmkapis hoida. Enne seadme sisestamist hoidke toitu selleks ettenähtud mahutites/kottides.

PUHASTUS JA HOOLDUS

Enne puhastamise alustamist eemaldage seade alati vooluvõrgust.

Puhastage pehme, kuiva lapiga. Ärge kasutage keemilisi lahusteid, kuna need võivad seadet püsivalt kahjustada või deformeerida.

VEAOTSING

Levinud probleemide lahendamiseks järgige allolevat tõrkeotsingu juhendit.

Probleem I: seade ei tööta üldse ja sellel pole võimsuse märki.

Võimalik 2. põhjus: ebapiisav voolutugevus.

Lahendus võimalikuks 2. põhjuseks: viige seade teise pistikupessa. Kontrollige kaitselülitit. (Võimsustugevuse määramiseks vaadake seadme tagaküljel olevat märgistust).

Võimalik põhjus 5: ühendatud juhtmed.

Lahendus 5. võimalikuks põhjuseks: pöörduge klienditeeninduse poole.

Probleem II: seade teeb imelikke hääli.

Lahendus 1: viige seade tasasele pinnale.

Probleem III: seade teeb valju pidevat metallilist koputamist või pingutamist.

1. Lahendus: lülitage seade välja. Laske seadmel vähemalt 24 tundi tasasel pinnal seista ja taaskäivitage.

Võimalik 2. põhjus: kahjustatud kompressor.

1. Lahendus: pöörduge klienditeeninduse poole.

Lahendus: pöörduge elektriku poole, kui seade töötab teises ruumis või vooluringis.

Probleem V: juhtpaneeli tuled vilguvad juhuslikult.

Lahendus: taaskäivitage seade ja kui probleem püsib, pöörduge klienditeeninduse poole.

VI probleem: seadmel on HH viga

Võimalik põhjus: ümbritseva õhu temperatuur on ületanud 40 °C

Lahendus: taaskäivitage seade ja kui probleem püsib, pöörduge klienditeeninduse poole.

VII probleem: seadmel on OC-tõrge.

Lahendus: taaskäivitage seade ja kui probleem püsib, pöörduge klienditeeninduse poole.

VIII probleem: seadmel on S.C. viga

Lahendus: taaskäivitage seade ja kui probleem püsib, pöörduge klienditeeninduse poole.

IX probleem: seadmel on toide, kuid kompressor ei tööta.

Võimalik 1. põhjus: ümbritseva keskkonna temperatuur on liiga madal.

Lahendus 1. Viige seade soojemasse kohta.

Võimalik põhjus 2: Ühendatud juhe.

1. Lahendus: pöörduge klienditeeninduse poole.

TEHNILISED ANDMED

Mahutavus: 40 liitrit

Toiteallikas:

DC 12V/24V - autosüütaja pistikupesa

• 230 V ~ 50/60 Hz - pistikupesa pärast välise toiteallika

kasutamist (ei kuulu komplekti)

Külmaaine: R600a / 40 g

Kliimaklass: S / SN

Isolatsioon: C5H10

Nimivõimsustarve: 45 W

Maksimaalne nimivool: 3,7 A

Seade on valmistatud I ohutusklassis ja vajab maandamist.

Seade on vastavuses direktiivide nõudmistega:

Madalpinge elektriseade (LVD)

Elektromagnetiline ühilduvus (EMC)

Toode on märgistatud andmeplaadil CE märgiga.

Hoolitse keskkonnakaitse eest. Kartongist pakendid vii makulatuuri. Kilekotid (PE) viska kasutatud plastiku jaoks ettenähtud mahutitesse. Kasutatud seadmed vii selleks ettenähtud kogumispunktidesse, sest seadmes leiduvad ohtlikud elemendid võivad olla kahjulikud keskkonnale. Elektriseadmed tuleb anda nii ära, et seadet ei saaks enam uuesti kasutada. Kui seadmes on patareid, tuleb need välja võtta ja anda eraldi kogumispunkti. Seadet ei tohi visata olmejäätmete konteineritesse!
