MANUAL DE USUARIO AD 8081 ADLER

CONDITIONES GENERALES DE SEGURIDAD

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

POR FAVOR LEA DETENIDAMENTE Y GUARDE PARA FUTURAS REFERECIAS

1. Antes de usar el dispositivo, lea las instrucciones de funciona y siga las instrucciones contentsas en ellas. El fabricante no se hace responsable de los daños causados por el uso del dispositivo en contra de su uso previsto o por un funciona inadequado.
2. El dispositivo está disnado para uso domestico unicamente (no commercial / privado). No lo utilise paraOthers fines que no esten de acuerdo con el uso previsto. Apta para acampar, la unidad se possible conectar a mas de una fuente de alimentacion.
3. El dispositivo debeconectarse,según las necessities, a la toma del "encendedor de cigarrillos" del automóvil con una tension de 12V o 24V, oa toma de red 230V 50

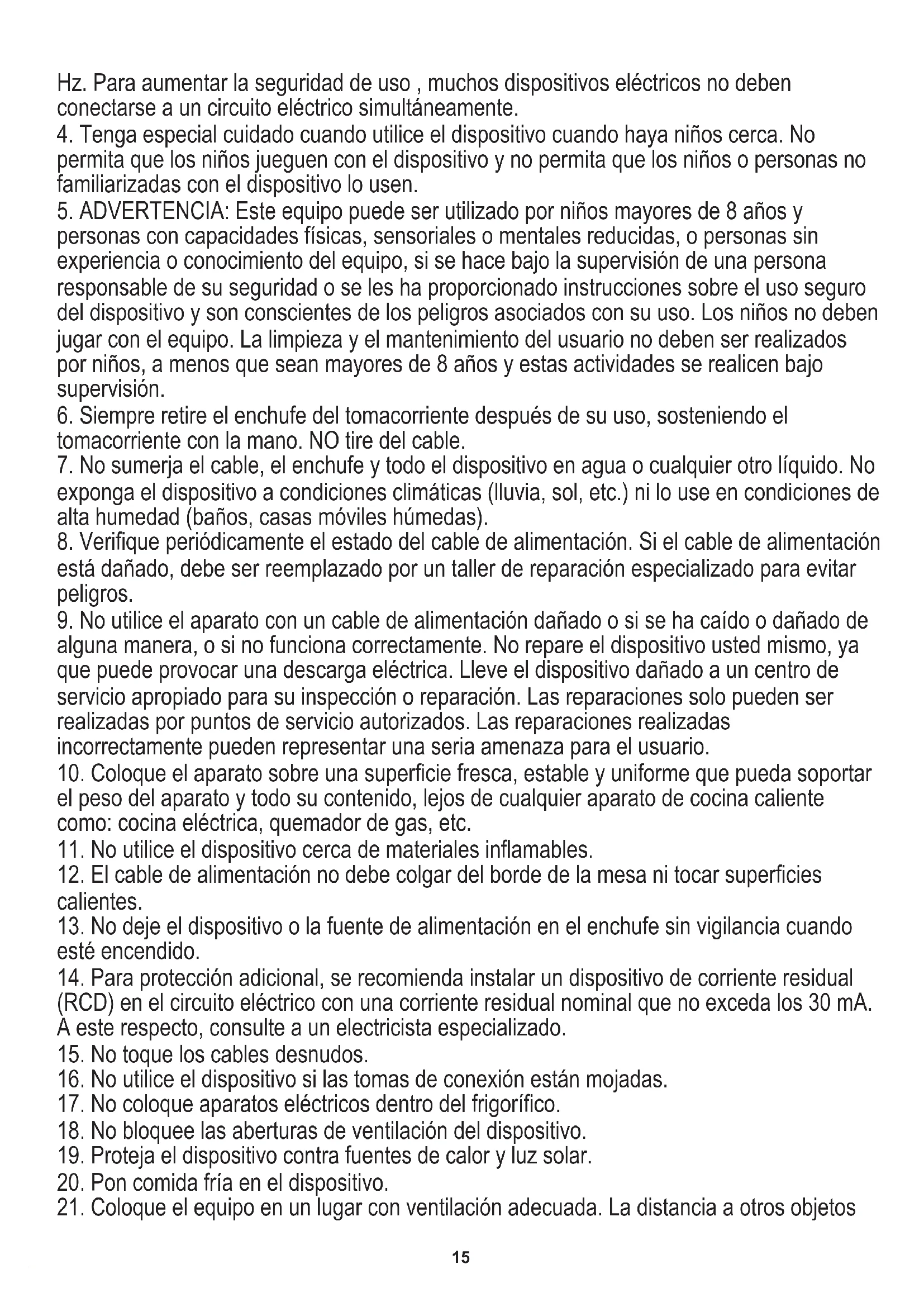

Hz. Para augmentar la calidad de uso, muchos dispositivos electricos no deben connectarse a un circuito electrico simultanamente.
4. Tenga especial cuidado cuando utilise el dispositivo cuando haya niños cerca. No permita que los niños juguen con el dispositivo y no permita que los niños o personas no familiarizadas con el dispositivo lo usen.
5. ADVERTENCIA: Este equipo可以选择 ser utilisé por niños mayores de 8 años y personas con capacities físicas, sensoriales o mentales reduidas, o personas sin experiencia o conocimiento del equipo, si se hace bajo la supervisión de una persona responsable de su seguridad o se les ha proportionsioned instrucciones sobre el uso seguro del dispositivo y son conscientes de los peligros asociados con su uso. Los niños no debenninger con el equipo. La limpieza y el mantenimiento del usuario no deben ser realizados por niños, a menos que Sean mayores de 8 años y estas activités se realizen bajo supervisión.
6. Siempre retire el enchufe del tomacorriente cuando de su uso, sostiene el tomacorriente con la mano. NO tire del cable.
7. Nosumerja el cable, el enchufe y todo el dispositivo en agua o cualquier(other liquido.No exponga el dispositivo a conditiones climaticas (lluvia, sol, etc.) ni lo use en conditiones de alta humedad (baños, casas moviles humedes).
8. Verifique periodically el estado del cable de alimentacion. Si el cable de alimentacion está dañado, debe ser reemplazado por un taller de reparación especializzato para estar peligros.
9. No utilise el aparato con un cable de alimentacion dañado o si se ha caido o dañado de unaforma, o si no funciona correctamente.No repare el dispositivo usted mesmo, ya que pueda provocar una descarga electrica.Lleve el dispositivo dañado a un centro de servicios apropiado para su inspeccion o reparacion.Las reparaciones solo peuvent ser realizadas por+puntos de service autorizados.Las reparaciones realizadas incorrectlylenessaqueben representaruna Serbia amenaza para el usuario.
10. Coloque el aparato sobre una superficie fresca, estable y uniforme que pueda soportar el peso del aparato y todo su contenido, lejos de在哪quier aparato de comida caliente como: comida electrica, quemador de gas, etc.
11. No utilise el disposativo cerca de materiales inflamables.
12. El cable de alimentación no debe colgar del borde de la mesa ni tocar superficies calientes.
13. No deje el dispositivo o la fuente de alimentacion en el enchufe sin vigilancia cuando este encendido.
14. Para proteccion adicular, se recomienda instalar un dispositivo de corrente residual (RCD) en el circuito eletrico con una corrente residual nominal que no exceeda los 30mA . A estearto, consulte a un electricista especializzato.
15. No toque los cables desnudos.
16. No utilise el dispositivo si las tomas de connexion está mojadas.
17. No coloque aparatos electricos dentro del frigorífico.
18. No bloquee las aberturas de ventilacion del dispositivo.
19. Proteja el dispositivo contra fuentes de calor y luz solar.
20. Pon comida fria en el dispositivo.
21. Coloque el equipo en un lugar con ventilacion adecuada. La distancia athers objectos

debeserdealmenos 20cm

1. ADVERTENCIA: No obstruya las aberturas de ventilacion en el gabinete del equipo o en laestructura incorporaada
2. ADVERTENCIA: Para acelerar el proceso de descogelacion, no utilise ningún medio mecánico que no sea el recommendado por el fabricante.
3. ADVERTENCIA: Proteja el circuito de refrigerante de daños
4. ADVERTENCIA: No use equipo eletrico Dentro del compartmento de almacenamento de alimentos de un tipo diferente al recomendado por el fabricante.

Antes del primer uso: ubicacion adecuada

1. 1. Antes de utiliser por primera vez, retire el embalaje ycede un espacio libre de al menos 15cm alrededor del dispositivo (5 cm en el lateral, 10cm al inclinar el dispositivo).
2. Coloque el frigorifico en un lugar seco y bien ventilado. Mantenga el refrigerador alejado de la luz solar directa, calentadores y gas corrosivo.

NOTA: Debido a que este dispositivo seuba en el functiomento del compresor, se requiere un amplio espacio alrededor de la unidad para permitir que se descargue correctamente.

NOTA: No se recomienda mover el dispositivo si el piso no es liso. No lo use si el Refrigerador está inclinado. Si el refrigerador se llama a un lugar para su uso, déjelo en posición vertical y espere 10关键时刻 antes de usar. Cuando mueva el refrigerador, use siempre ambas asas paraninger la unidad lo más nivelada possible. Este es para proteger el compresor y el sistemasellado.

ADVERTENCIA: Utilice dos o mais pessoas para mover y Manipular esta unidad. El no hacerlo pueda resultar en lesiones de espalda u.
otras.

1. Mantenga el refrigerador portátil alejado del calor y la luz solar directa si es possible.
2. Este refrigerador portátil es adequado para uso en automóvil y campamentos; sin embargo, el aparato no debe exponserse a la lluvia ni a ningún other elemento meteorológico severo.
3. Este refrigerador portátil no debe colocarse en un area empotrada o empotrada. El dispositivo está disnéado para ser independiente.
4. El funciona normal del frigorífico depende de la radiación de calor del condensador.
5. Limpiar la superficie interior con un poco de agua tibia y un paño suave.

Not: A l srtar el cable de alimentacion de CC, asegres de que la entrada sea una fuente de alimentacion de 12V \~ CC / 24V.

IMPORTANTE: No quite finguna etiqueta de seguidad, advertencia o informacion del producto de su refrigerador porttil para automovil.

DESCRIPCION DEL DISPOSITIVO Refrigerador portail para automóvil - Imagen A

1.Base 2.Enchufe
3. Mango 4. Marco
5. Cubierta 6. Panel de control
7. Cable de alimentacion de CC: para usar cuando viaja, conectelo directamente al encendedor del automovil.

PANEL DE CONTROL -Imagen B

A - Botón de encendido ON / OFF B - Botón SET C - Indicador de encendido D - Indicador de error

E-Pantalla LCD F-Boton ^ 其 "G-Boton"

OPERACION

• Cuando intente enchufar su congelador portátil en un enchufe estandar de 12 V, launidad no funciona si el enchufe Tiene un voltaje de menos de 9,6 V. Launidad se reiniciará cuando el voltaje sea de 12,2 V o más.
• Cuando intente enchubar la unidad en un enchufe estandar de 24 V, la unidad no funciona si el enchufteiene un voltaje de menos de
  21,3 V. Launidad se reiniciará cuando el voltaje sea de 25,2 V o superior.
• El disposito y还可以 se peut conectar a la red elctrica de 230V 50 / 60Hz afterwards using a fuente de alimentacion externa (no inclida). El modelo de adaptador CA/CC recomendado es CR8076.1.

PANEL DE CONTROL (7) - Imagen B

• Botón de encendido (A) - ENCENDIDO / APAGADO:
• Conecte el Refrigerador a la fuente de alimentacion, presione el boton de encendido (A) una vez para encender el dispositivo.

• Presione el botón de encendido (A);nuevamente,el refrigerador se apagará.

• Botón de ajuste:

Mantenga presionado el botón SET durante 3segundos e ingrese a los modos avanzados:

IMODO DE PROTECCION DE VOLTAJE:

El dispositivo tiene tres functions de proteccion de la bateria, que protegen el functiomento normal del frigorifico y protegen la bateria del vehiculo.

Los tres niveles de proteccion de la bateria son:

H3 - nivel alto:

para voltaje de 12 V: se detiene a 10,9 V y comienza a funciona a 12,2 V

para voltaje de 24 V: se detiene a 23,8 V y comienza a funciona a 25,2 V

H2 - nivel medio:

para voltaje de 12 V: se detiene a 9,7 V y comienza a funciona a 11,0 V

para voltaje de 24 V: se detiene a 21,5 V y comienza a funciona a 22,9 V

H1 - nivel bajo:

para voltaje de 12 V: se detiene a 9,6 V y comienza a funciona a 10,9 V

para voltaje de 24 V: se detiene a 21,3 V y comienza a funciona a 22,7 V

Presione brevemente el boton "+" o "-" para elegir la direccion. La direccion se establce en el nivel medio "H2" cuando el refrigerador está

esto para su primer uso.

NOTA:

Se recomienda configurar la proteccion de la bateria en H2 (nivel medio) cuando el dispositivo se utilizes en el automovil.

Se recomienda configurar la proteccion de la bateria en H2 (media) o H1 (baja) si es una bateria externa o una bateria de respaldo.

Debido a la diferencia en la calidad de voltaje de la calidad de la fuente de alimentacion del vehiculo diferente, si hay proteccion de voltaje

(la pantalla LCD muestra F1), la funciona de la bateria podra reducirse a una menor (H3 se ajusta a H2 o H1).

• El botón "+" (F) se usa para augmentar la temperatura u otros ajustes descriritos anteriormente.

• El botón “-” (G) se usa para disminuir la temperatura u otros ajustes descritos anteriormente.

• Indicador de potencia (C):

• Cuando el frigorífico está encendido, la luz es roja.

• Cuando el frigorífico está apagado, la luz se apaga.

• Indicador de error (D):

• Si hay una falla, el zumbador sonará continuamente.

• En la pantalla se做不到arán los@códigos de avería.

• El indicator de error (D) se iluminará en azul.

• Pantalla LED (E): muestra

• Muestra la temperatura y otros ajustes.

• En la pantalla se pueda做不到 lo'scygios de falla de la siguiente manera:

F1: falla de voltaje

F2: Fallo de corriente del ventilador

F3: fallo de arranque del compresor

F4: Fallo de velocidad minima del compresor

F5: Fallo de temperatura del controlador

E0: circuito del sensor roto

La pantalla LCD le permite configurar la energia de -20^ a +20^ . La energia realmente alcanzada bajo el dispositivo depende de las conditiones externas. Por exemple, a una energia ambiente de +25^ , la energia más baja alcanzada bajo el dispositivo es -20^ . El dispositivo no tiene función de calentimiento.

NOTA: Si el sistema es anormal, primero verifie si el voltaje de la bateria es correcto. Si el voltaje de la bateria es correcto, espere 3 instantos antes de encender el refrigerador. Si el sistemasigue siendo anormal cuando reinicia el dispositivo, llame al serviceo posventa para Obtener ayud.

Ajustes de temperatura comunes para el almacenamento de:

Vino (de +6 a + 18 °C)
Vacunas, insulina (desed +2^ hata- 8^)
- Fruta (de 4^ hasta - 6°C)
- Bebida (de 2^ hasta -5°C)
Came (-10^)
- Helado (-15 °C)

Tenga cuidado si desea guardar medicamentos en el refrigerador. Almacene los alimentos en recipientes / bolsas destinados a este fin antes de introducirlos en el dispositivo.

LIMPIEZA Y MANTENIMIENTO

Desenchufe sempre el dispositivo antes de comenzar a limpiar.

Limpiar con un paño suave y seco. No utilise disolventes químicos porque pueda causar daños permanentes o deformación del dispositivo.

SOLUCION DE PROBLEMAS

Siga la guía de solución de problemas a continuación para resolver problemas comunes.

Problema I: Launidad no funciona en absoluto y no muestra signos de energia.

Causa possible 1: La unidad no recibe energia.

Solucn para la posible causa 1:aseguese de que la unidad este enchufada.

Causa posible 2: Potencia insufficiente.

Solucn para la posible causa 2: Mueva la unidad a otomacorriente. Revise su disyuntor. (Consulte la etiqueta de clasificacion en la parte posterior de la unidad para determinar el consumo de amperaje).

Causa posible 4: cable de alimentacion de CC

Solutio para la possible causa 4: Pruebe la unidad con otra fuente de alimentacion, p. Ej. oto vehiculo con una toma de corriente CC que funcie.

Possible causa 5: cables desconnectados.

SolutiOn para la posible causa 5: Pongase en contacto con el service de atencion al. cliente.

Problema II: Launidad emite ruidos extraños.

Causa possible 1: La unidad no está nivelada.

Solucion 1:Mueva la unidad a una superficie plana y nivelada.

Problema III: Launidad emite un fuerte golpe metalico continuo o un sonido de ping.

Causa posible 1: Es possible que la unidad se haya enviado de costo.

Solucn 1: Apague la unidad. Deje que la unidad se asiente en una superficie nivelada durante al menos 24 horas y reinicie.

Causa posible 2: comprsor dañado

Solución 2:pongase en contacto con el service de atencion al.client.

Solutiion: pongase en contacto con un electricista si la unidad funciona en una habitacion o circuito differente.

Problema V: Las luces del panel de control parpadean aleatoriamente.

Causa possible: la unidad puede tener un panel de control defectuoso.

SOLUCIOn: reinicie la unidad y, si el problema persiste, comuniquese con el service al. cliente.

Problema VI: La unidad tiene un error HH

Causa posible: La temperatura ambiente ha exceedido los 40^ .

Solutiion: reinie la unidad y, si el problema persiste, comuniquese con el service al. cliente.

Problema VII: La unidad tiene un error OC.

Causa posible: se detectó un error en el termostato.

Solutiion: reinie la unidad y, si el problema persiste, comuniquese con el service al. cliente.

Problema VIII: La unidad tiene un error S.C.

Causa posible: Se detectó un cortocircuito en el termostato.

Solutiion: reinie la unidad y, si el problema persiste, comuniquese con el service al. cliente.

Problema IX: Launidad tiene energia, pero el compresor no funciona.

Causa posible 1: La temperatura ambiente es demasiado bajo.

Solucion 1: Mueva la unidad a un lugar mas calido.

Causa posible 2: Cable desconectado.

SolutiOn 2:pongase en contacto con el service de atencion al.cliente.

DATOS TECNICOS

Capacidad: 40 litres

Fuente de alimentacion:

DC 12V / 24V - toma de encendedor de coche

• 230V ~ 50 / 60Hz - toma de corriente afterwards de usability de alimentacion externa (no incluida)

Refrigerante: R600a / 40 g

Clase climática: S / SN

Aislamento: C5H10

Consumo de energia nominal: 45 W

Corrente nominal maxima: 3,7 A

a fuente de alimentacion externa (no incluida) Este aparo asta fabicado con asistamerto de la clase 1 y requiere puesta a tierra.

El aparato cumple requisitos de las directivas:

Equipo eletrico de baja tensión (LVD)

Compatibiliad electromagnética (EMC)

Posee lamarca CE en la placanominal.

Preocupacion por el medio ambiente. Por favor, leva las cajas de carton a un situ de reciclaje. Las bolas de polietileno se deben tirar al cubo de la basura amarillo (para envases). El equipo gasto de be ser entegado en el punto de almacenamento adecuado, porque las piezas que constituyen el equipo peuvent suponer un peligro para el medio ambiente. Debesentar el equipo Hay que devolver el equipo electrico con el fin de evaporar su reutilizacion. Si en el equipo se encuentran pilas, hay que sacarlas yentargar por分开ar, en un punto de almacenamento adecuado. No tires el equipo al contentedor para residuos urbanos!!
