Produkta veids	Pārnēsājams ledusskapis automašīnai un kempingam
Zīmols	Adler
Modelis	AD 8077
Barošana	12 V / 24 V līdzstrāva (cigarešu aizdedzes ligzda) vai 230 V ~ 50/60 Hz caur ārējo adapteri (nav iekļauts)
Nominālā elektroenerģijas patēriņa	45 W
Maksimālā nominālā strāva	3,7 A
Dzesējošais līdzeklis	R600a / 40 g
Regulējama temperatūras diapazons	-20 °C līdz +20 °C
Displejs	LCD ekrāns
Vadības panelis	Pogas ON/OFF, SET, +, -
Akumulatora aizsardzība	3 līmeņi (H1, H2, H3) regulējami
Klimatiskā klase	S/SN
Izolācija	C5H10
Elektriskās aizsardzības klase	I klase (nepieciešama zemējuma kontaktligzda)
Paredzētais lietojums	Mājsaimniecība, kempings, automašīna
Tīrīšana	Mīksta un sausa drāna, bez ķīmiskiem šķīdinātājiem
Drošība	Neiegremdēt, izvairīties no siltuma avotiem, bērnu uzraudzība
Remontējamība	Remonts tikai ar pilnvarotu servisu
Iekļautie piederumi	Līdzstrāvas barošanas kabelis cigarešu aizdedzes ligzdai
Papildu piederumi	Maiņstrāvas/līdzstrāvas adaptera modelis CR8076.1
Svars	Nav norādīts
Izmēri	Nav norādīti

Bieži uzdotie jautājumi - AD 8077 ADLER

Kā regulēt temperatūru uz Adler AD 8077 ledusskapja?

Izmantojiet pogas + un -, kas atrodas uz vadības paneļa, lai pielāgotu temperatūru. LCD ekrāns parāda regulējamo temperatūru no -20 °C līdz +20 °C.

Kādi ir akumulatora aizsardzības līmeņi un kā tos izvēlēties?

Pieejami trīs līmeņi: H1 (zems), H2 (vidējs) un H3 (augsts). Lietošanai automašīnā iestatiet H2. Ārējai baterijai izmantojiet H2 vai H1. Lai mainītu, ilgi nospiediet SET, pēc tam izmantojiet + vai -.

Ko nozīmē kļūdu kodi F1, F2 utt.?

F1 : sprieguma traucējums ; F2 : ventilatora bojājums ; F3 : kompresora iedarbināšanas neveiksme ; F4 : kompresora minimālais ātrums ; F5 : temperatūras defekts ; E0 : sensora ķēde ir pārtraukta ; E1 : sensora īssavienojums.

Vai es varu izmantot ledusskapi uz 230 V elektrotīkla?

Jā, bet jums jāizmanto ārējs maiņstrāvas/līdzstrāvas adapteris (ieteicamais modelis CR8076.1, nav iekļauts), lai savienotu ierīci ar 230 V ~ 50/60 Hz kontaktligzdu.

Kā tīrīt un kopt ierīci?

Vienmēr atvienojiet ierīci pirms tīrīšanas. Izmantojiet mīkstu un sausu drānu. Neizmantojiet ķīmiskus šķīdinātājus, kas var sabojāt ierīci.

Ko darīt, ja ierīce neieslēdzas?

Vispirms pārbaudiet, vai ierīce ir pareizi pievienota un kontaktligzda nodrošina strāvu. Ja spriegums ir nepietiekams, iedarbināšana var tikt bloķēta. Pārbaudiet ar citu barošanas avotu vai pārbaudiet drošinātāju.

Kāds ir darba temperatūras diapazons?

Regulējamā temperatūra ir no -20 °C līdz +20 °C. Faktiskā temperatūra iekšpusē ir atkarīga no apkārtējiem apstākļiem. Ierīcei nav sildīšanas funkcijas.

Vai es varu uzglabāt medikamentus ledusskapī?

Esiet piesardzīgs. Uzglabājiet medikamentus piemērotos traukos un pārbaudiet temperatūras ieteikumus. Piemēram, vakcīnām un insulīnam nepieciešama temperatūra no +2 °C līdz -8 °C.

Ierīce rada troksni, vai tas ir normāli?

Neliels kompresora darba troksnis ir normāls. Ja troksnis ir spēcīgs vai neparasts (klauvēšana, čīkstēšana), novietojiet ierīci uz līdzenas virsmas. Ja troksnis turpinās, izslēdziet to un ļaujiet tam atpūsties 24 stundas pirms atkārtotas iedarbināšanas.

Kā droši transportēt un pārvietot ledusskapi?

Izmantojiet divas vai vairāk personas, lai to pārvietotu. Turiet to līdzenu, izmantojot rokturus. Pēc transportēšanas slīpā stāvoklī atstājiet ierīci vertikālā stāvoklī vismaz 10 minūtes pirms lietošanas.

LIETOŠANAS INSTRUKCIJA AD 8077 ADLER

1. Pirms ierīces lietošanas izlasiet lietošanas instrukciju un izpildiet tajā ietvertās instrukcijas. Ražotājs nav atbildīgs par zaudējumiem, kas radušies ierīces lietošanas pretrunā ar tās paredzēto lietošanu vai nepareizu darbību.
2. Ierīce paredzēta tikai mājas lietošanai (nekomercialai / privātai). Nelietojiet citiem mērķiem, kas neatbilst paredzētajam lietojumam. Vienību, kas piemērota kempinga vajadzībām, var pieslēgt vairāk nekā vienam enerģijas avotam.
3. Ierīce, atkarībā no vajadzībām, jāpievieno automašīnas "cigarešu šķiltavas" kontaktligzdai ar 12V vai 24V spriegumu vai tīkla kontaktligzdai 230V ~ 50Hz. Lai palielinātu lietošanas drošību, daudzas elektroierīces nedrīkst vienlaikus savienot ar vienu elektrisko ķēdi.

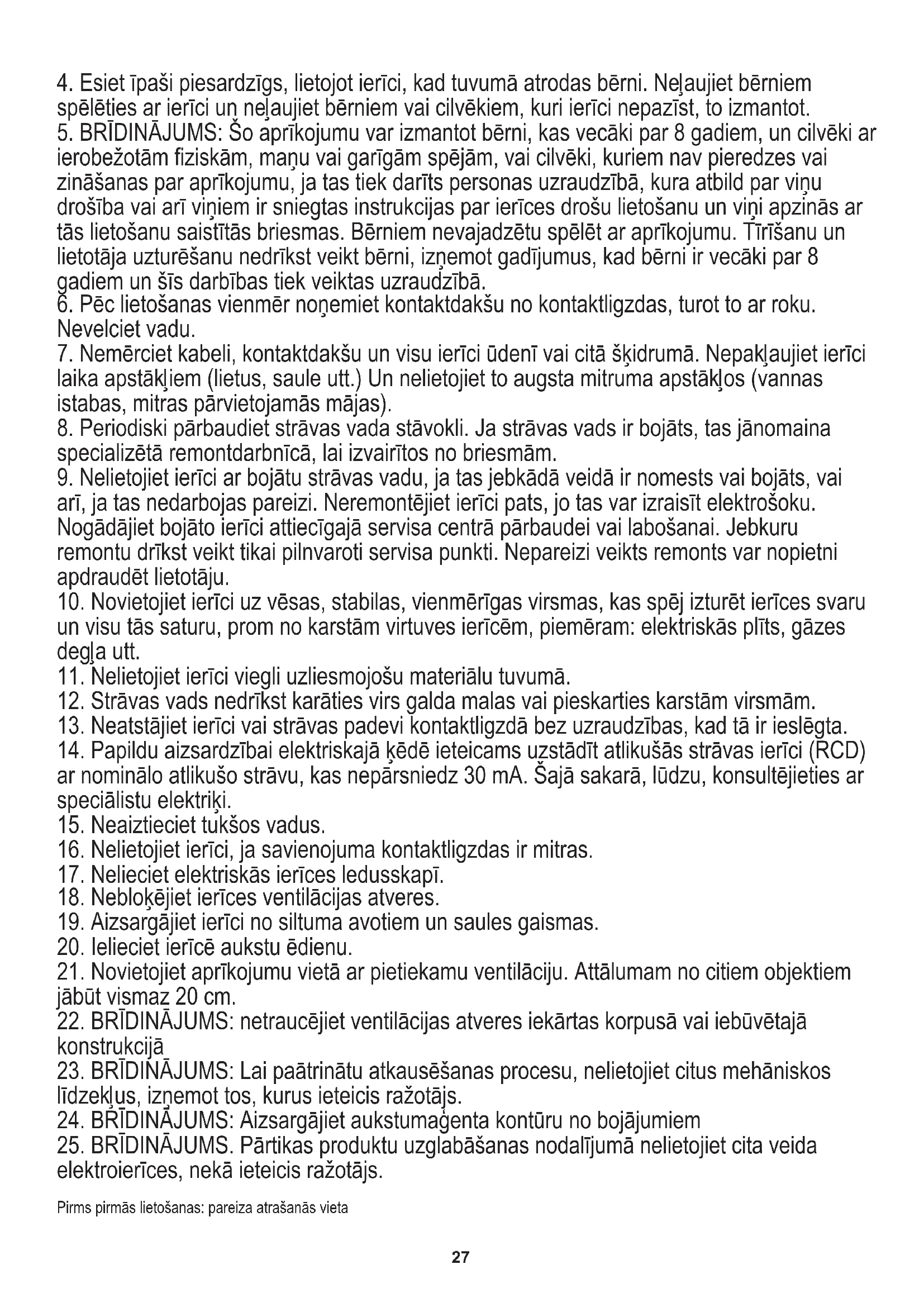

4. Esiet īpaši piesardzīgs, lietojot ierīci, kad tuvumā atrodas bērni. Neļaujiet bērniem spēlēties ar ierīci un neļaujiet bērniem vai cilvēkiem, kuri ierīci nepazīst, to izmantot.
5. BRĪDINĀJUMS: Šo aprīkojumu var izmantot bērni, kas vecāki par 8 gadiem, un cilvēki ar ierobežotām fiziskām, maņu vai garīgām spējām, vai cilvēki, kuriem nav pieredzes vai zināšanu par aprīkojumu, ja tas tiek darīts personas uzraudzībā, kura atbild par viņu drošību, vai arī viņiem ir sniegtas instrukcijas par ierīces drošu lietošanu un viņi apzinās ar tās lietošanu saistītās briesmas. Bērniem nevajadzētu spēlēties ar aprīkojumu. Tīrīšanu un lietotāja uzturēšanu nedrīkst veikt bērni, izņemot gadījumus, kad bērni ir vecāki par 8 gadiem un šīs darbības tiek veiktas uzraudzībā.
6. Pēc lietošanas vienmēr noņemiet kontaktdakšu no kontaktligzdas, turot to ar roku. Nevelciet vadu.
7. Nenemiet kabeli, kontaktdakšu un visu ierīci ūdenī vai citā šķidrumā. Nepakļaujiet ierīci laika apstākļiem (lietus, saule utt.) un nelietojiet to augsta mitruma apstākļos (vannas istabas, mitras pārvietojamās mājas).
8. Periodiski pārbaudiet strāvas vada stāvokli. Ja strāvas vads ir bojāts, tas jānomaina specializētā remontdarbnīcā, lai izvairītos no briesmām.
9. Nelietojiet ierīci ar bojātu strāvas vadu, ja tas jebkādā veidā ir nomests vai bojāts, vai arī, ja tas nedarbojas pareizi. Neremontējiet ierīci pats, jo tas var izraisīt elektrošoku. Nogādājiet bojāto ierīci attiecīgajā servisa centrā pārbaudei vai labošanai. Jebkuru remontu drīkst veikt tikai pilnvaroti servisa punkti. Nepareizi veikts remonts var nopietni apdraudēt lietotāju.
10. Novietojiet ierīci uz vesas, stabilas, vienmērīgas virsmas, kas spēj izturēt ierīces svaru un visu tās saturu, prom no karstām virtuves ierīcēm, piemēram: elektriskās plīts, gāzes degli utt.
11. Nelietojiet ierīci viegli uzliesmojošu materiālu tuvumā.
12. Strāvas vads nedrīkst karāties virs galda malas vai pieskarties karstām virsmām.
13. Neatstājiet ierīci vai strāvas padevi kontaktligzdā bez uzraudzības, kad tā ir ieslēgta.
14. Papildu aizsardzībai elektriskajā ķēdē ieteicams uzstādīt atlikušās strāvas ierīci (RCD) ar nominālo atlikušo strāvu, kas nepārsniedz 30 mA. Šajā sakarā, lūdzu, konsultējieties ar speciālistu elektriķi.
15. Neaiztieciet tukšus vadus.
16. Nelietojiet ierīci, ja savienojuma kontaktligzdas ir mitras.
17. Nelieciet elektriskās ierīces ledusskapī.
18. Nebloķējiet ierīces ventilācijas atveres.
19. Aizsargājiet ierīci no siltuma avotiem un saules gaismas.
20. Ielieciet ierīcē aukstu ēdienu.
21. Novietojiet aprīkojumu vietā ar pietiekamu ventilāciju. Attālumam no citiem objektiem jābūt vismaz 20 cm.
22. BRĪDINĀJUMS: netraucējiet ventilācijas atveres iekārtas korpusā vai iebūvētajā konstrukcijā.
23. BRĪDINĀJUMS: Lai paātrinātu atkausēšanas procesu, nelietojiet citus mehāniskos līdzekļus, izņemot tos, kurus ieteicis ražotājs.
24. BRĪDINĀJUMS: Aizsargājiet aukstumaģenta kontūru no bojājumiem.
25. BRĪDINĀJUMS: Pārtikas produktu uzglabāšanas nodalījumā nelietojiet cita veida elektroierīces, nekā ieteicis ražotājs.
26. Pirms pirmās lietošanas reizes noņemiet iepakojumu un atstājiet ap ierīci vismaz 15 cm brīvu vietu (5 cm sānos, 10 cm, noliekot ierīci).
27. Novietojiet ledusskapi sausā un labi vēdināmā vietā. Glabājiet ledusskapi prom no tiešiem saules stariem, sildītājiem un kodīgas gāzes. PIEZĪME. Tā kā šī ierīce ir balstīta uz kompresoru, ap ierīci ir nepieciešams pietiekami daudz vietas, lai tā varētu pareizi izplūst. PIEZĪME: Ierīci nav ieteicams pārvietot, ja grīda nav gluda. Nelietojiet, ja ledusskapis ir sasvērts. Ja ledusskapi noved pie lietošanas vietas, lūdzu, atstājiet to vertikāli un pirms lietošanas pagaidiet 10 minūtes. Pārvietojot ledusskapi, vienmēr mantojiet abus rokturus, lai ierīci nestu pēc iespējas augstāk. Tas ir paredzēts, lai aizsargātu kompresoru un noslēgto sistēmu. BRĪDINĀJUMS. Lai pārvietotos un rīkotos ar šo ierīci, izmantojiet divus vai vairākus cilvēkus. Ja to neizdarīsit, tas var izraisīt muguras vai citus ievainojumus.
28. Ja iespējams, turiet pārnēsājamo ledusskapi prom no karstuma un tiešiem saules stariem.
29. Šis portatīvais ledusskapis ir piemērots lietošanai automašīnā un kempingam, to nedrīkst pakļaut lietum vai citiem smagiem laika apstākļiem.
30. Šo pārnēsājamo ledusskapi nedrīkst novietot iebūvētā vai padziļinātā vietā. Ierīce ir paredzēta brīvi stāvošai.
31. Ledusskapja normāla darbība ir atkarīga no kondensatora siltuma starojuma.
32. Notīriet iekšējo virsmu ar nedaudz remdena ūdens un mīkstu drānu. Piezīme: ievietojot līdzstrāvas vadu, pārliecinieties, vai ieeja ir 12V DC / 24V barošanas avots. SVARĪGI: Noņemiet no pārnēsājamā automašīnas ledusskapja nekādas drošības, brīdinājuma vai informācijas par produktu etiķetes.

IERĪCES APRAKSTS Pārnēsājams automašīnas ledusskapis - A attēls

1. Bāze 2. Pievienojiet kontaktligzdu
2. Rokturis 4. Rāmis 5. Vāks 6. Vadības panelis
3. Līdzstrāvas vads - lietošanai ceļojot, pievienojiet to tieši automašīnas skiltavai.

Vadības panelis - B attēls

A - barošanas poga ON / OFF B - SET poga C - jaudas indikators D - kļūdas indikators E - LCD displejs F - poga " + " G - poga " - "

DARBIBA

• Mēģinot pieslēgt portatīvo saldētavu standarta 12 V kontaktligzdā, iekārta nedarbosies, ja kontaktligzdas spriegums ir mazāks par 9,6 V. Ierīce tiks restartēta, kad spriegums ir 12,2 V vai lielāks.
• Mēģinot pieslēgt ierīci standarta 24 V kontaktligzdai, iekārta nedarbosies, ja kontaktligzdas spriegums ir mazāks par 21,3 V. Ierīce tiks restartēta, kad spriegums ir 25,2 V vai lielāks.
• Ierīci var pievienot arī 230 V ~ 50/60 Hz elektrotīklam pēc ārējā barošanas avota (nav iekļauts komplektā) izmantošanas. Ieteicamais maiņstrāvas / līdzstrāvas adaptera modelis ir CR8076.1.

Vadības panelis (7) - B attēls

Jūsu pārnēsājamais ledusskapis izmanto digitālo vadības sistēmu termostata regulēšanai.

• Barošanas poga (A) - ieslēgta / izslēgta:
• Pievienojiet ledusskapi elektrotīklam, vienreiz nospiediet barošanas pogu (A), lai ieslēgtu ierīci.
• Vēlreiz nospiediet barošanas pogu (A), ledusskapis būs izslēgts.
• Poga SET:

Īsi nospiediet taustiņu SET 3 sekundes un ievadiet papildu režīmus:

I. Sprieguma aizsardzības režīms:

Ierīcei ir trīs akumulatora aizsardzības funkcijas, kas aizsargā normālu ledusskapja darbību un aizsargā transportlīdzekļa akumulatoru.

Trīs akumulatora aizsardzības līmeņi ir:

H3 - augsts līmenis:

12 V spriegumam: apstājas pie 10,9 V un sāk darboties pie 12,2 V

24 V spriegumam: apstājas pie 23,8 V un sāk darboties pie 25,2 V

H2 - vidējs līmenis:

12 V spriegumam: apstājas pie 9,7 V un sāk darboties pie 11,0 V

24 V spriegumam: apstājas pie 21,5 V un sāk darboties pie 22,9 V

H1 - zems līmenis:

12 V spriegumam: apstājas pie 9,6 V un sāk darboties pie 10,9 V

24 V spriegumam: apstājas pie 21,3 V un sāk darboties pie 22,7 V

Īsi nospiediet pogu "+" vai "-", lai izvēlētos funkciju. Kad ledusskapis ir gatavs pirmajai lietošanai, funkcija ir iestatīta vidējā līmenī "H2". PIEZĪME:

Ja ierīci lieto automašīnā, ieteicams iestatīt akumulatora aizsardzību uz H2 (vidējā līmeņa).

Ja tā ir ārējais akumulators vai rezerves akumulators, ieteicams iestatīt akumulatora aizsardzību uz H2 (vidējā) vai H1 (zems).

Sakarā ar atšķirīgu sprieguma izvadi no dažādiem transportlīdzekļa barošanas avotiem, ja ir aizsardzība pret spriegumu (LCD displejā redzams F1), akumulatora funkciju var samazināt līdz zemākai (H3 tiek noregulēts uz H2 vai H1).

• Pogu "+" (F) izmanto temperatūras paaugstināšanai vai citiem iepriekš aprakstītajiem iestatījumiem.
• Poga " - " (G) tiek izmantota temperatūras pazemināšanai vai citiem iepriekš aprakstītajiem iestatījumiem. * Jaudas indikators

(C):

• Kad ledusskapis ir ieslēgts, indikators ir sarkans.
• Kad ledusskapis ir izslēgts, gaisma nodziest.
• Kļūdas indikators (D):
• Ja notiek kļūme, skaņas signāls nepārtraukti zvana. -Ekranā tiks parādīti kļūdu kodi.
• Kļūdas indikators (D) iedegsies zilā krāsā.
• LED displejs (E): parāda
• Parādīt temperatūru un citus iestatījumus. -Ekranā bojājumu kodus var parādīt šādi:

F1: sprieguma atteice F2: ventilatora strāvas atteice F3: kompresora palaišanas kļūme F4: kompresora minimālā ātruma atteice F5: regulatora temperatūras kļūme E0: saplēsta sensora ķēde E1: sensora īssavienojums

LCD displejs ļauj iestatīt temperatūru no -20 °C līdz +20 °C. Ierīces iekšienē faktiski sasniegtā temperatūra ir atkarīga no ārējiem apstākļiem. Piemēram, pie apkārtējās vides temperatūras +25 °C, viszemākā temperatūra, kas sasniegta ierīces iekšienē, ir -20 °C. Ierīcei nav sildīšanas funkcijas.

PIEZĪME. Ja sistēma ir nenormāla, vispirms pārbaudiet, vai akumulatora spriegums ir pareizs. Ja akumulatora spriegums ir pareizs, tad pirms ledusskapja ieslēgšanas pagaidiet 3 minūtes. Ja, restartējot ierīci, sistēma joprojām ir nenormāla, pēc tam izsauciet palīdzību pēc servisa.

Parasti temperatūras iestatījumi, lai uzglabātu:

• Vīns (no +6 līdz +18 °C)
• vakcīnas, insulīns (no +2 °C līdz -8 °C), augļi (no +4 °C līdz -6 °C), dzērieni (no +2 °C līdz -5 °C), gaļa (-10 °C), saldējums (-15 °C)

Lūdzu, esiet piesardzīgs, ja vēlaties narkotikas uzglabāt ledusskapī. Pirms ievietošanas ierīcē, tās jāuzglabā šim nolūkam paredzētajos traukos / maisiņos.

TĪRĪŠANA UN APKOPE

Pirms sākat tīrīšanu, vienmēr atvienojiet ierīci no elektrotīkla.

Notīriet ar mīkstu, sausu drānu. Nelietojiet ķīmiskos šķīdinātājus, jo tie var izraisīt neatgriezenisku ierīces bojājumu vai deformāciju.

Traucējumu novēršana

Izpildiet tālāk sniegto problēmu novēršanas rokasgrāmatu, lai atrisinātu bieži sastopamas problēmas.

I problēma: Vienība nedarbojas vispār, un tajā nav jaudas pazīmju.

1. Iespējamais iemesls: iekārta nesaņem strāvu.
2. Iespējamā iemesla risinājums: Pārliecinieties, vai iekārta ir pievienota elektrotīklam.
3. Iespējamais iemesls: nepietiekama jauda.
4. Iespējamā iemesla risinājums: Pārvietojiet ierīci uz citu kontaktligzdu. Pārbaudiet automātisko slēdzi. (Lai noteiktu strāvas stiprumu, skatiet vērtējuma etiķeti ierīces aizmugurē).
5. Iespējamais iemesls: līdzstrāvas vads
6. Iespējamā iemesla risinājums: pārbaudiet ierīci ar citu barošanas avotu, piem., citu transportlīdzekli ar zināmu darba līdzstrāvas kontaktligzdu.

Iespējamais 5. cēlonis: atvienoti vadi.

1. Iespējamā iemesla risinājums: sazinieties ar klientu apkalpošanas centru.

II problēma: Vienība izdara dīvainus trokšņus.

1. Iespējamais iemesls: ierīce nav nolīdzināta.
2. Risinājums: Pārvietojiet ierīci uz līdzenas virsmas.

III problēma: Ierīce izdara skaļu nepārtrauktu metāla klauvēšanas vai pingēšanas skaņu.

Iespējamais 1. cēlonis: ierīce, iespējams, ir piegādāta uz sāniem.

1. Risinājums: izslēdziet ierīci. Ļaujiet ierīcei vismaz 24 stundas sēdēt uz līdzenas virsmas un restartējiet.

Iespējamais 2. cēlonis: bojāts kompresors.

1. Risinājums: sazinieties ar klientu apkalpošanas centru.

Risinājums: Sazinieties ar elektriķi, ja iekārta darbojas citā telpā vai ķēdē.

V problēma: Vadības paneļa gaismas mirgo nejauši.

Iespējamais iemesls: Ierīcei var būt bojāts vadības panelis.

Risinājums: restartējiet ierīci un, ja problēma joprojām pastāv, sazinieties ar klientu apkalpošanas centru.

IX problēma: Iekārtai ir jauda, bet kompresors nedarbojas.

1. Iespējamais iemesls: apkārtējā temperatūra ir pārāk zema.
2. Risinājums: Pārvietojiet ierīci uz siltāku vietu. Iespējamais 2. cēlonis: atvienots vads.
3. Risinājums: sazinieties ar klientu apkalpošanas centru.

TEHNISKIE DATI

Tilpums: 40 litri. Enerģijas padeve: - DC 12V / 24V - automašīnas šķiltavu ligzda - 230V ~ 50/60 Hz - tīkla kontaktligzda pēc ārējā barošanas avota lietošanas (nav iekļauta komplektā). Aukstumaģents: R600a / 40 g. Klimata klase: S / SN. Izolācija: C5H10. Nominālais enerģijas patēriņš: 45W. Maksimālā nominālā strāva: 3,7A.

Ierīce ir izstrādāta I izolācijas klasē un tai ir nepieciešams

savienojums ar zemējumu. Ierīce atbilst nepieciešamajām direktīvām:

Zema sprieguma direktīva (LVD);

Elektromagnētiskā saderība (EMC);

Izstrādājums ir atzīmēts ar CE marķējumu.

Apkārtējās vides aizsardzība. Kartona iepakojumu, lūdzu, nododiet otrreizējai pārstrādei. Polietilēna maisiņus (PE) izmest plastmasas izstrādājumiem paredzētajos konteineros. Lietotās elektropreces nododiet attiecīgajos pieņemšanas punktos. Ierīce satur bīstamas sastāvdaļas, kas var izraisīt draudus apkārtējai videi. Elektroierīce jānodod tā, lai ierobežotu tās atkārtotu izmantošanu. Ja ierīcē atrodas baterijas, izņemiet tās un nododiet pieņemšanas punktā atsevišķi. Produktu neizmest sadzīves atkritumu konteinerā!
