HASZNÁLATI ÚTMUTATÓ KC300.9 KRESS

Termékbiztonság....167

ÖSSZESZERELÉS ÉS MÜKÖDÉS....174

SZÁLLÍTÁS....180

A FÜRÉSZ KARBANTARTÁSA....180

TISZTÍTÁS....183

TÁROLÁS....183

HIBAELHÁRÍTÁS....184

MÜSZAKI ADATOK....185

HU

MEGFELELŐSÉGI NYILATKOZAT....186

BEVEZETŐ

Tisztelt Vásárló!

Köszönjük, hogy megvásárolta ezt a Kress Commercial terméket. Elkötelezettek vagyunk az Ön ipari tájépítészeti igényeinek megfelelő, kiváló minőségű termékek kifejlesztése iránt.

A Kress márka egyet jelent a prémium minőségű szolgáltatással. A termék élettartama során, ha bármilyen kérdése vagy aggálya merülne fel a termékkel kapcsolatban, kérjük, forduljon kereskedőjéhez vagy ügyfélszolgálati csapatunkhoz segítségért.

Biztosak vagyunk benne, hogy hosszú éveken át élvezni fogja Kress termékének használatát.

RENDELTETÉSSZERÜ HASZNÁLAT

Ezt a láncfűrészt fák kivágására, fakivágásra, fatörzsek kivágására, fagerendák vágására stb. tervezték. Minden vágásnak keresztben kell történnie. Ez a termék kizárólag fakivágásra szolgál

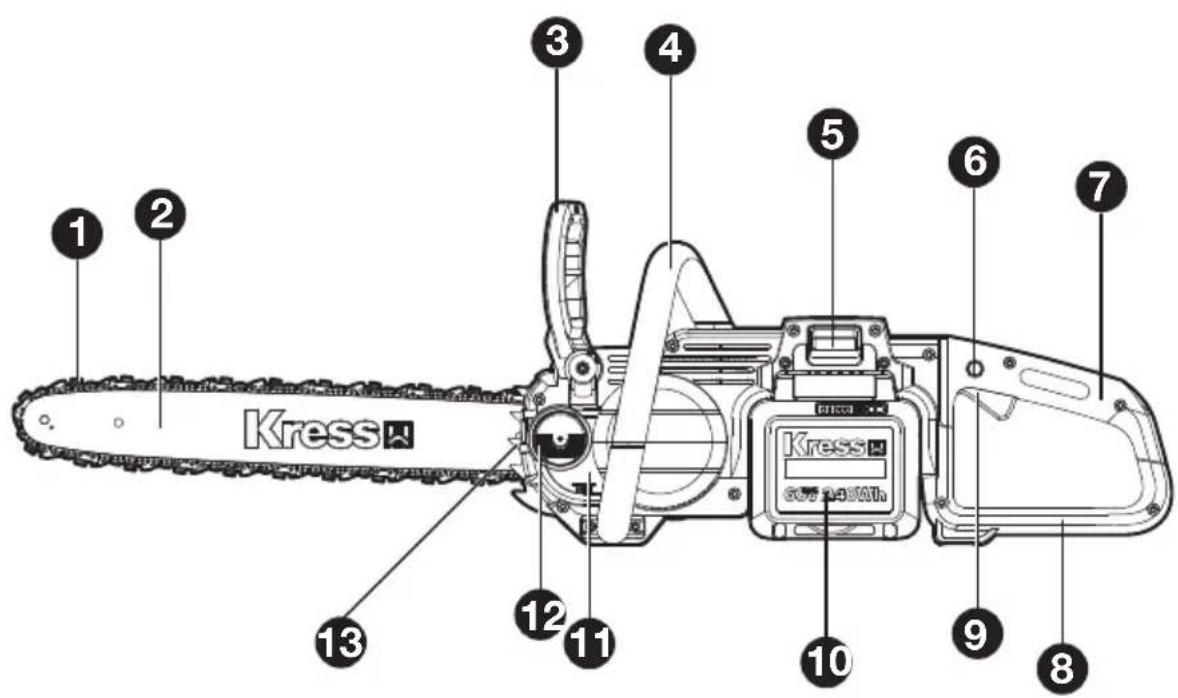

Kress 1 2 3 4 5 6 7 10 9 8 11 12 13 Kress

AZ ALKATRÉSZEK LISTÁJA

1.FÜRÉSZLÁNC

2.VEZETŐSÍN

3.LÁNCFÉKET AKTIVÁLÓ KAR (KÉZVÉDŐ)

4.ELÜLSŐ FOGANTYÚ

5.AKKUCSOMAGOT KIOLDÓ GOMB

6.RETESZELŐ GOMB

7.HÁTSÓ KAR

8.HÁTSÓ FOGANTYÚ VÉDŐJE

9.KI -/BEKAPCSOLÓ GOMB

10.AKKUCSOMAG *

11.OLAJSZINTMUTATÓ ABLAK

12.OIL FILLER CAP

13. BUMPER SPIKE

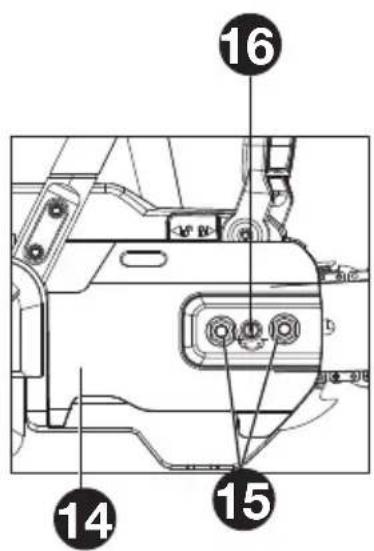

14.HAJTÓMŰFEDÉL

15.HATLAPFEJÚ CSAVARANYÁK

16.LÁNCFESZÍTŐ CSAVAR

17.LÁNCFORGÁSIRÁNY JELZÉSE

18.OLAJFÚVÓKA

19.RÚDRÖGZÍTŐ CSAVAROK

20.VEZETŐSÍN BEFOGÓJA

21.LÁNCKERÉK

22.VÉDŐTOK

23.CSAVARKULCS (LÁSD A1. ÁBRA)

24.LÁNCFESZÍTŐ CSAP

25.LÁNCFESZÍTŐ FURAT (LÁSD A2. ÁBRA)

* Nem minden gép tartalmazza az összes, a fentiekben felsorolt alkatrészt..

TERMÉKBIZTONSÁG ELEKTROMOS KÉZISZERSZÁMOK BIZTONSÁGOS HASZNÁLATÁVAL KAPCSOLATOS ÁLTALÁNOS FIGYELMEZTETÉSEK

FIGYELEM: Olvassa el az összes, ehhez az elektromos kéziszerszámhoz mellékelt biztonsági figyelmeztetést, utasítást és részletes ismertetést, illetve tekintse meg az ábrákat. Az alább felsorolt utasítások bármelyikének figyelmen kívül hagyása áramütést, tűzet és/vagy súlyos testi sérüléseket eredményezhet.

Örizzen meg az összes figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

A figyelmeztetésekben használatos "elektromos kéziszerszám" kifejezés az ön hálózatról üzemeltetett (vezetékes) elektromos kéziszerszámára vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámára vonatkozik.

1) A munkaterület biztonsága
a) A munkaterületet tartsa tisztán és jól megvilágítva. A zsúfolt vagy sötét munkaterület balesethez vezethet.
b) Ne üzemeltessen elektromos kéziszerszámot robbanékony légkörben, például gyúlékony folyadékok, gázok vagy por jelenléte mellett. Az elektromos kéziszerszámok használata során szikrák keletkeznek, amelyek hatására a por vagy gáz kigyulladhat.
c) Elektromos kéziszerszámok működtetése közben tartsa távol a gyermekeket és bámészkodókat.
A figyelem elterelése kontrollvesztést eredményezhet.

2) Elektromos biztonság

a) Az elektromos kéziszerszámok csatlakozó dugaszának találnia kell a csatlakozó aljzathoz. Soha, semmilyen módon ne módosítsa a csatlakozó dugaszt. Földelt elektromos kéziszerszámokkal ne használjon adaptert. Ha eredeti, módosítatlan csatlakozó dugaszt és megfelelő csatlakozó aljzatot használ, azzal csökkenti az áramütés kockázatát.

b) Ne érintse meg a földelt felületeket, például csöveket, radiátorokat, tűzhelyeket vagy hűtőszekrényeket. Ha a test földelt, nagyobb az áramütés kockázata.

c) Ne üzemeltesse a gépet esőben

vagy nedves körülmények között. Ez növelheti az áramütés veszélyét. Ha működés közben az eső miatt nedves lett, a gépet és az akkumulátort tárolás vagy töltés előtt meg kell szárítani. Vegye ki az akkumulátort, és helyezze vissza, ha a készülék nem kapcsol be.Tartsa az akkumulátor csatlakozóját szennyeződésektől és törmelékektől mentesen, és puha és száraz kefével vagy ruhával tisztítsa meg.

d) Vigyázzon a szerszám kábelére. Soha ne hordozza, húzogassa vagy húzza ki az áramból az elektromos kéziszerszámot a kábelnél fogva. A kábelt tartsa távol a hőtől, olajtól, éles peremektől vagy mozgó részektől. A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát.
e) Ha az elektromos kéziszerszámot szabadtérben üzemelteti, használjon külső használatra alkalmas hosszabbítót. A külső használatra alkalmas kábel használatával csökken az áramütés kockázata.
f) Ha elkerülhetetlen, hogy az elektromos kéziszerszámot nedves helyen működtesse, használjon maradékáram-működtetésű megszakító (RCD) védelemmel rendelkező áramforrást. A maradékáram-működtetésű megszakító használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Az elektromos kéziszerszám működtetése közben maradjon éber, figyeljen arra, amit csinál, és használja a józan eszét. Ne működtesse az elektromos kéziszerszámot fáradtan, illetve gyógyszerek, alkohol vagy drogok hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos kéziszerszámok működtetése közben súlyos sérülésekhez vezethet.

b) Használjon személyi védőfelszereléseket. Mindig használjon szemvédelmet. A személyi védőfelszerelés, például pormaszk, csúszásmentes biztonsági lábbeli, védősisak vagy szükség esetén hallásvédelem használatával csökkenthető a személyi sérülések kockázata.

c) Kerülje el, hogy a szerszám véletlenül működésbe lépjen. Mielőtt az elektromos kéziszerszámot áramhoz csatlakoztatná, behelyezné az akkumulátort, felemelné vagy költöztetné a szerszámot, ellenőrizze hogy a kapcsoló a “ki” helyzetbe legyen állítva. Ha a szerszám hordozásakor ujját a kapcsolón tartja, vagy áram alá helyezi a bekapcsolt készüléket, az balesetekhez vezethet.

d) Mielött az elektromos kéziszerszámot

bekapcsolná, távolítson el róla minden állítókulcsot. Ha az elektromos kéziszerszám forgórészein állítókulcs marad, az személyi sérüléshez vezethet.

e) Ne próbáljon túl messzire nyúlni. Mindig vigyázzon, hogy stabilan álljon, és őrizze meg egyensúlyát. Ez segít, hogy váratlan helyzetekben uralja az elektromos kéziszerszámot.

f) Viseljen megfelelő öltözéket. Ne viseljen bő ruházatot vagy hosszú ékszert. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A bő ruházatot, hosszú ékszert vagy hosszú hajat bekaphatják a mozgó elemek.

g) Ha a szerszámhoz porszívó vagy -gyűjtő is csatlakoztatható, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról. A porgyűjtő használatával csökkenthetőek a porral kapcsolatos kockázatok.

h) Ne hagyja, hogy a szerszám gyakori használata túl elbizakodottá tegye, és hogy ezáltal figyelmen kívül hagyja a szerszám biztonsági követelményeit.

A másodperc töredéke is elég ahhoz, hogy egy figyelmetlen mozdulat súlyos sérüléshez vezessen.

4) Az elektromos kéziszerszám használata és karbantartása

a) Ne eröltesse az elektromos kéziszerszámot. Mindig megfelelő elektromos kéziszerszámot használjon. Ha a megfelelő elektromos kéziszerszámot használja, azzal a rendeltetési területén jobban és biztonságosabban elvégezhető a munka.

b) Ne használja az elektromos kéziszerszámot, ha azt nem lehet kikapcsolni. Ha egy elektromos kéziszerszám nem szabályozható a kapcsolóval, az veszélyes, és javításra szorul.

c) Húzza ki a csatlakozó dugaszt az áramellátást biztosító aljzatból, és/vagy távolítsa el a kivehető akkucsomagot a szerszámból, ha beállításokat vagy tartozékcserét hajt végre, vagy ha a szerszámot elraktározza. Ezekkel a megelőző biztonsági intézkedésekkel csökken annak a kockázata, hogy a kéziszerszám véletlenül bekapcsoljon.

d) Az elektromos kéziszerszámokat használaton kívül tartsa a gyermekektől távol, és ne hagyja, hogy a szerszámot vagy ezeket az utasításokat nem ismerő személyek működtessék azt. A tapasztalatlan felhasználók kezében az elektromos kéziszerszámok veszélyessé válnak.

e) Az elektromos kéziszerszámok és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó elemek megfelelően helyezkednek-e el és nem szorultak-e

be, az alkatrészek épek, és semmilyen más hiba nincs kihatással az elektromos kéziszerszám működésére. Ha sérülést talál, használat előtt javíttassa meg a szerszámot. A nem megfelelően karbantartott elektromos kéziszerszámok sok balesetet okoznak.

f) A vágószerszámokat tartsa tisztán, és figyeljen, hogy élesek maradjanak. A megfelelően karbantartott, éles vágószerszámok ritkábban akadnak meg, és egyszerűbben irányíthatóak.

g) Az elektromos kéziszerszámot, a kiegészítőket és fejeket használja a fenti utasításoknak megfelelően, figyelembe véve a munkakörülményeket és az elvégzendő munkát. Ha az elektromos kéziszerszámot nem rendeltetésszerűen használja, az veszélyhelyzetet teremthet.

h) Örizze szárazon, tisztán, olaj- és zsírmentesen a szerszám fogantyúit és megragadási részeit. A csúszos fogantyúk és megragadási részek főleg váratlan helyzetekben akadályozzák a szerszám biztonságos megfogását, kezelését és irányítását.

5) Az akkumulátoros kéziszerszám használata és karbantartása

a) Csak a gyártó által javasolt töltővel töltse fel. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.

b) Az elektromos kéziszerszámokat csak a kijelölt akkumulátorokkal használja. Ha más akkumulátorokat használ, az sérülés- és tűzveszélyes.

c) Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gémkapcsoktól, pénzérméktól, kulcsoktól, szögektól, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

d) Nem megfelelő körülmények között az akkumulátorból folyadék szivároghat; kerülje az érintkezést ezzel a folyadékkal. Véletlen érintkezés esetén mossa le vízzel. Ha a folyadék szembe kerül, mossa ki vízzel, és forduljon orvoshoz. Az akkumulátorból szivárgó folyadék irritációt vagy égési sérülést okozhat.

e) Ne használjon károsodott vagy módosított akkucsomagot vagy szerszámot. A károsodott vagy módosított akkucsomagok használata előreláthatatlan következményekkel jár, mert ezek felgyulladhatnak, felrobbanhatnak vagy személyi sérüléseket okozhatnak.

f) Óvja az akkucsomagot és a szerszámot a tűztől vagy a magas

hőmérsékletektől. A 130°C-t meghaladó hőmérséklet vagy tűz robbanást okozhat.

g) Tartsa be az összes újratöltési utasítást és az akkucsomagot vagy a szerszámot csak az utasításokban megadott hőmérsékleti tartományban töltse újra. Az előírásoktól vagy a megengedett hőmérsékleti tartománytól eltérő töltési folyamat az akkucsomag károsodását okozhatja, és növeli a tűzveszély kockázatát.

6) Szerviz

a) Az elektromos kéziszerszámot csak képzett szerelő javíthatja megfelelő cserealkatrészekkel. Ez biztosítja az elektromos kéziszerszám biztonságos működését.

b) Soha ne szervizelje a károsodott akkucsomagokat. A károsodott akkucsomagok szervizelését csak a gyártó vagy az erre felhatalmazott szervizközpontok hajthatják végre.

1) BIZTONSÁGI ÚTMUTATÓ A LÁNCFÚRÉSZEKHEZ

a) A láncfűrész működése közben tartson megfelelő távolságot a fűrészlánctól. A fűrész elindítása előtt győződjön meg arról, hogy a fűrészlánc semmihez sem ér hozzá. A láncfűrésszel végzett munka során egy pillanatnyi figyelmetlenség ahhoz vezethet hogy a fűrészlánc elkap egy ruhadarabot vagy egy testrészt.
b) A láncfűrészt a jobb kezével mindig a hátsó fogantyúnál fogva, a bal kezével pedig az első fogantyúnál fogva tartsa. Ha a láncfűrészt fordítva tartja fogva, ez megnöveli a személyi sérülések kockázatát, ezért így dolgozni tilos.
c) Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva fogja meg, mivel a fűrészlánc kívülről nem látható, feszültség alatt álló vezetékekkel is érintkezésbe kerülhet. Ha a fűrészlánc egy feszültség alatt álló vezetékhez ér, a berendezés fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
d) Viseljen védőszemüveget és fülvédőt. Javasoljuk, hogy a feje, keze és lába védelmére további védőfelszerelést használjon. A megfelelő védőruházat csökkenti a kirepülő forgács és a fűrészlánc véletlen megérintése következtében fellépő balesetek veszélyét.

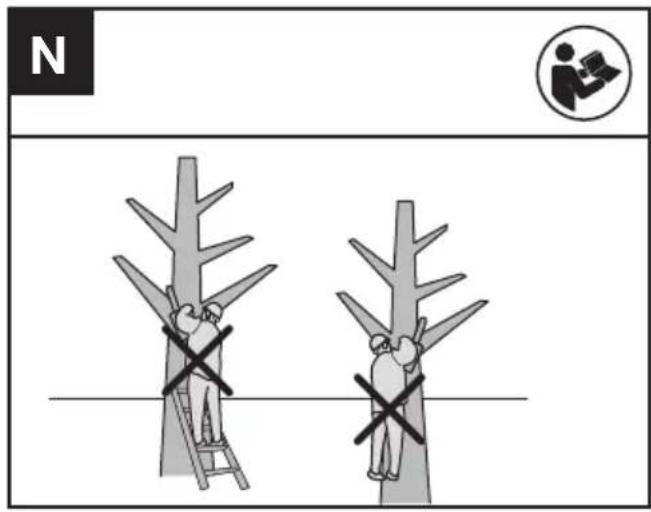

e) Ne használja a láncfűrészt fán, létrán, tetőn vagy más instabil támaszon Ha a láncfűrészt egy fára felmászva üzemelteti, balesetveszély áll fenn.

f) Ügyeljen mindig arra, hogy jól kiegyensúlyozott helyzetben álljon, és a láncfűrészt csak szilárd, biztonságos és sík alapon állva használja. A csúszós talaj vagy egy labilis alap, például egy létra könnyen vezethet ahhoz, hogy a kezelő elveszti az egyensúlyát vagy az uralmát a láncfűrész felett.
g) Egy mechanikai feszültség alatt álló ág fürészelésekor számítson arra, hogy az ág visszarugózhat. Amikor a farostokban meglévő feszültség kiszabadul, a feszes ág eltalálhatja a kezelő személyt és/vagy kiránthatja a láncfűrészt a kezelő kezéből.
h) Különösen bokrok és fiatalabb fák fűrészelésekor legyen igen-igen óvatos. A vékony anyag beleakadhat a fűrészláncba és hozzácsapódhat Önhöz, vagy kibillentheti Önt az egyensúlyi helyzetéből.
i) A láncfűrészt kikapcsolt állapotban az első fogantyúnál fogva olyan helyzetben tartsa, hogy a fűrészlánc a testétől elfordult helyzetben legyen. A láncfűrész szállításához vagy tárolásához mindig húzza fel arra a védőborítást. A láncfűrész gondos kezelése csökkenti a mozgásban lévő fűrészlánc véletlen megérintésének valószínűségét.
j) Tartsa be a kenésre, a lánc megfeszítésére és a tartozékok kicserélésre vonatkozó előírásokat. Egy szakszerűtlenül megfeszített vagy megkent lánc elszakadhat, vagy megnövelheti a visszarúgás kockázatát.
k) Csak fát fűrészeljen. A láncfűrészt ne használja olyan munkákra, amelyekre az nem szolgál. Példa: Ne használja a láncfűrészt műanyagok, téglafalak, vagy olyan építési anyagok fűrészelésére, amelyek nem fából készültek. A láncfűrész rendeltetésének meg nem felelő célra való használata veszélyes szituációkhoz vezethet.
I) Ne próbálja meg a fa kivágását, amíg nem ismeri annak kockázatait és elkerülési módját. Súlyosan megsérülhet az üzemeltető vagy a nézelődők, ha ott tartózkodnak, amerre a fa dől.
m) Az elakadt anyag eltávolítása, a láncfűrész tárolása vagy szervizelése során kövesse az utasításokat. Győződjön meg, hogy a kapcsoló ki van kapcsolva és az akkumulátor el van távolítva. A láncfűrész váratlan bekapcsolása elakadt anyag eltávolítása vagy karbantartás közben súlyos személyi sérüléseket okozhat.
n) Ajánljuk, hogy az első felhasználáskor ne gyakorolja a rönkök vágását fűrészbakon vagy lengőállványon.
o) Ajánljuk, hogy a láncfűrész élezését és karbantartását engedélyezett szervizközpontok végezzék.

2) EGY VISSZARUGÁS OKAI ÉS MEGELŐZÉSÉNEK MÓDJA:

Visszarúgás akkor léphet fel, ha a vezetősín csúcsa hozzáér valamilyen tárgyhoz, vagy ha a fa meghajlik és a fűrészlánc beékelődik a vágásba.

Egy tárgynak a vezetősín csúcsával való megérintése egyes esetekben egy váratlan hátrafelé irányulú reakcióhoz vezethet, amikor a vezetősín felfelé és a kezelő irányába vágódik ki.

Ha a fűrészlánc a vezetősín felső pereménél beékelődik, akkor a sín nagy sebességgel a kezelő irányába csapódhat.

Ezen reakciók mindegyike ahhoz vezethet, hogy Ön elvesztí az uralmát a fűrész felett és esetleg súlyos sérülést szenved. Ezért ne hagyja rá magát kizárólag a láncfűrészbe beépített biztonsági berendezésekre.

Egy láncfűrész kezelőjeként hozzon különböző intézkedéseket, hogy baleset- és sérülésmentesen dolgozhasson.

Egy visszarúgás mindig az elektromos kéziszerszám helytelen vagy hibás használatának a következménye. Ezt az alábbiakban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni:

a) Tartsa mindkét kezével fogva a fűrészt, és a hüvelykujjával és a többi ujjával fogja át teljesen a láncfűrész fogantyúit. Hozza a testét és a karjait olyan helyzetbe, amelyben a visszaütő erőket jobban fel tudja venni. A kezelő személy megfelelő óvatossági intézkedésekel uralkodni tud a visszarúgási és reakcióerők felett. Sohase engedje el a láncfűrészt.
b) Kerülje el az abnormális testtartást és vállmagasság felett ne fűrészeljen. Így elkerülheti a vezetősín csúcsának véletlen megérintését és váratlan helyzetekben jobban tud uralkodni a láncfűrészen.
c) Mindig csak a gyártó cég által előírt tartalék síneket és fűrészláncokat használja. Hibás tartalék sínek vagy fűrészláncok a lánc elszakadásához, vagy visszarúgáshoz vezethetnek.
d) Tartsa be a gyártó cégnek a fürész lánc karbantartására és élesítésére vonatkozó előírásait. Túl alacsony mélységhatárolók megnövelik a visszarúgásra való hajlamot.

ELŐRELÁTHATATLAN KOCKÁZATOK

Egy elektromos gépnél még akkor is léteznek elöreláthatatlan és elkerülhetetlen kockázatok, ha a gépet rendeltetésszerűen használják. A készülék típusától és szerkezeti felépítésétől függően a következő potenciális kockázatokkal kell számolni:

• A fűrész lánc fedetlen fogaival való közvetlen érintkezés (vágási kockázat)
• A forgó fűrészlanchoz való hozzáérés (vágási kockázat)
• A megvezető sín váratlan, meredek szögben való elmozdulása (vágási kockázat)
• A fürész lánc leszakadt rászeinek kidobódása (vágási/befúródási kockázat)
• A munkadarab leszakadt részeinek kidobódása
• A kenőolaj börrel való érintkezése
• Halláskárosodás, ha munkavégzés közben nem viselik az előírt hallásvédő felszerelést

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktól, kulcsoktól, szögektól, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hönek vagy tüznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye ki ütésnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a börre vagy szembe. Amennyiben a börre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.
f) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
g) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.
h) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.
i) Használaton kívül ne hagyja töltön az akkumulátort.
j) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.
k) Csak a Kress által javasolt töltővel

töltse fel. Kizárólag a készülékhez való használatra mellékelt töltöt használja.

I) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
m) Az akkumulátor gyermekektől távol tartandó.
n) Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.
o) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
p) Ártalmatlanításnál megfelelően járjon el.
q) Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.
r) Tartsa távol az akkumulátort mikrohullámoktól és nagy nyomástól

A VEZETÉK NÉLKÜLI TERMÉKRE VONATKOZÓ FELHASZNÁLÓI KÉZIKÖNYV ELŐÍRÁSAI

a) A készülék működtetése a következő két feltételhez van kötve:
(1) Ez a készülék nem okozhat káros interferenciát, és
(2) a készüléknek el kell viselnie minden külső interferenciát, beleértve azt is, amely nem szándékolt működést okozhat.
b) Vigyázat! A készülék megfelelőségért felelős fél által kifejezetten nem jóváhagyott módosításai és változtatásai érvényteleníthetik a felhasználónak a készülék használatára vonatkozó jogát.
c) MEGJEGYZÉS: A berendezés rádiófrekvenciás energiát állít elő, használ és sugároz, ami, ha a készüléket nem az utasításoknak megfelelően használják, zavarhatja a rádiós kommunikációt. Nem garantálható ugyanakkor, hogy egy adott alkalmazás során nem lép fel interferencia. Amennyiben ez a készülék zavaró interferenciát okoz a rádió- vagy televízióműsorok vételében, amit a készülék ki- és bekapcsolásával lehet megállapítani, arra kérjük a készülék használóját, hogy próbálja meg kiküszöbölni az interferenciát a következő megoldások egyikével:
- Változtassa meg a vevőantenna irányát vagy helyét.
- Növelje a távolságot a berendezés és a vevőkészülék között.
- Csatlakoztassa a készüléket egy olyan konnekktorba, amelyik másik áramkörön van, mint amelyikre a vevőkészülék csatlakoztatva van.
- Forduljon segítségért a márkakereskedőhöz vagy egy tapasztalt rádió-/TV-szerelőhöz.

TARTSA MEG EZEKET AZ UTASÍTÁSOKAT

A fák kivágásának, metszésének és keresztvágásának helyes technikájára vonatkozó utasítások

1. Fák kivágása

Ha két vagy több személy egyszerre vág ki fát, akkor a személyek közötti távolság legalább a kivágandó fák magasságának kétszerese legyen. A favágás közben ügyeljen arra, hogy ne veszélyeztessen idegen személyeket, ne érintse meg sem a fűrésszel, sem a fákkal az elektromos vezetékeket és ne okozzon anyagi károkat. Ha egy fa mégis érintkezésbe kerülne egy elektromos vezetékkel, azonnal értesítse az energiaellátó vállalatot.

Lejtős felületen végzett favágás során a láncfűrész kezelője lehetőleg a kivágásra kerülő fánál magasabban fekvő területen tartózkodjon, mert a fa a kivágás után valószínűleg lefelé gurul vagy csúszik.

A fa kivágása előtt meg kell tervezni és szükség esetén szabaddá kell tenni egy menekülési utat. A menekülési útnak hátrafele kell nyúlnia, rézsútosan a dőlési vonal végére (lásd 1. ábra).

A fa kidöntése előtt a dölési irány megítéléséhez vegye figyelembe a fa természetes dölését, a legnagyobb ágak helyzetét és a pillanatnyi szélirányt. Távolítsa el a fáról a szennyeződéseket, köveket, laza fakérget, szögeket, kapcsokat és drótokat.

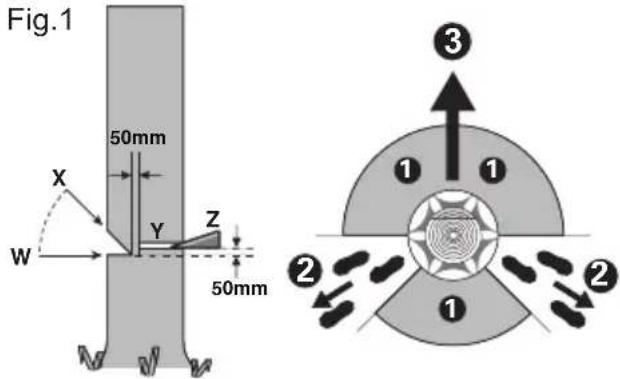

2. Az ékvágás elkészítése

Az ék a fa átmérőjének 1/3-a legyen, és merőlegesen álljon a dőlés irányára (lásd 1. ábra). Az éknek először az alsó, vízszintes oldalát kell kivágni (W). Így el lehet kerülni azt, hogy a második ékvágás kialakításakor a fűrészlánc vagy a vezetősín beékelődjön (X).

3. A dölési vágás kialakítása

A dölési vágást (Y) legalább 50 mm-rel magasabban alakítsa ki a vízszintes ékvágáshoz képest (lásd 1. ábra). A dölési vágást a vízszintes ékvágással párhuzamosan kell kialakítani. A dölési vágást csak olyan mélyre vágja be, hogy még egy szilárd rész (döntőléc) megmaradjon, amely mintegy csuklóként működik. Ez a szilárd rész meggátolja, hogy a fatörzs elforduljon és helytelen irányba döljön. Ne fűrészelje keresztül ezt a részt.

Amikor a dölési vágás közeledik ehhez a szilárd darabhoz a fa dölni kezd. Ha úgy látszik, hogy a fa nem a kívánt irányban döl, vagy visszafelé hajlik és beékeli a fűrészláncot, szakítsa meg a döntési vágás kialakítását és a fának a kívánt irányba való döntéséhez használjon fából, műanyagból, vagy alumíniumból készült ékeket (Z)

③

Amikor a fa elkezd dölni, vegye ki a láncfűrészt a vágásból, kapcsolja ki, tegye le és az előzőleg megtervezett menekülési úton keresztül hagyja el a veszélyes zónát (② Ügyeljen a lehulló ágakra és arra, hogy ne botoljon meg semmiben. (Lásd 1. ábra)

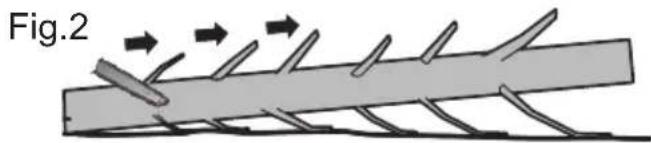

Ezalatt az ágaknak a már kidöntött fáról való leválasztását értjük. Az eljárás során azokat a nagyobb, lefelé irányuló ágakat, amelyek a fatörzset megtámasztják, először hagyja a fán. Egyetlen vágással távolítsa el a kisebb ágakat (1. 2. ábra). Azokat az ágakat, amelyek mechanikai feszültség alatt állnak, alulról felfelé kell fűrészelni, hogy elkerülje a fűrész beékelődését.

Az aprítás a rönk darabokra vágását jelenti. Fontos, hogy meggyőződjön arról, hogy lábtartása szilárd, és testsúlya egyenlően oszlik meg a két lábán. Ha lehetséges, tegyen a fatörzs alá ágakat, gerendákat, vagy ékeket és támassza ki azzal a fatörzset. A könnyű vágás érdekében kövesse az egyszerű utasításokat.

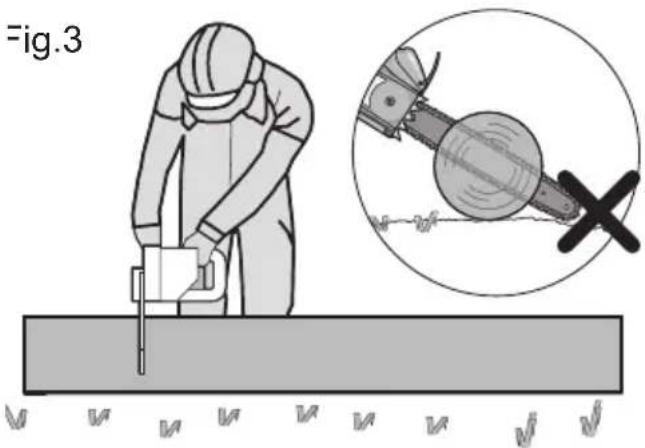

Ha a rönk teljes hossza mentén alá van támasztva, mint ahogy azt a 3. ábra mutatja, a vágást a tetejétől kezdje (felső vágás), elkerülve a lánc talajjal való érintkezését, mely nagymértékű lánckopást idéz elő

Fig.3

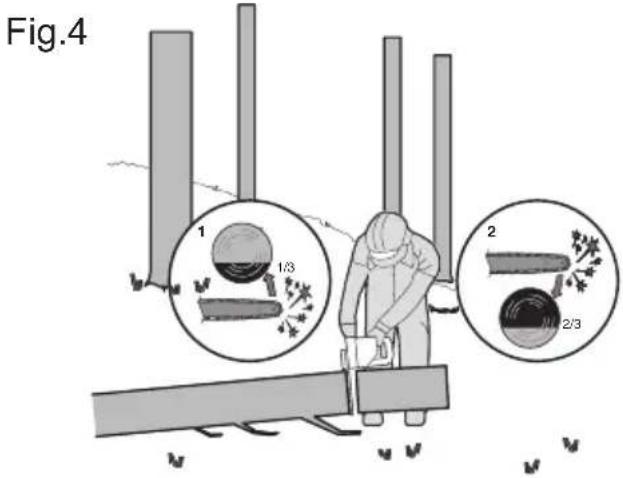

Amikor a rönköt az egyik végén alátámasztja, amint az a 4. ábrán látható, vágja le az átmérő 1/3-át az alsó részről (alsó vágás) (1). Majd fejezze be a vágást felülről haladva, az első vágás irányában (2).

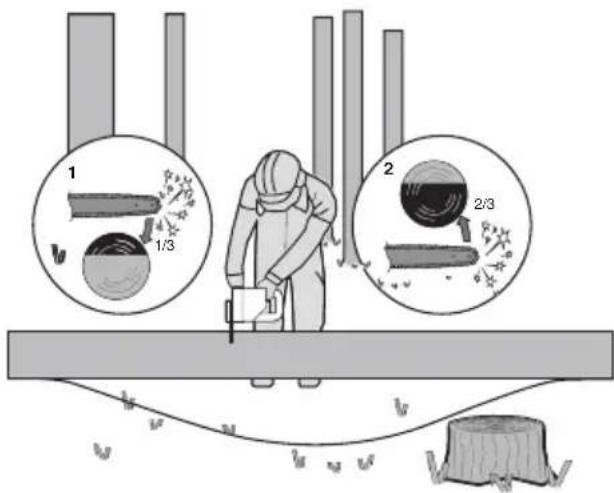

Ha a rönk mindkét végén alá van támasztva, ahogy azt az 5. ábra mutatja, vágja be az átmérő 1/3-át a tetejéről (felső vágás) (1). Ezt követően fejezze be a vágást az alsó 2/3-ról haladva (2), az első vágás irányában.

Fig.5

1 1/3 2 2/3

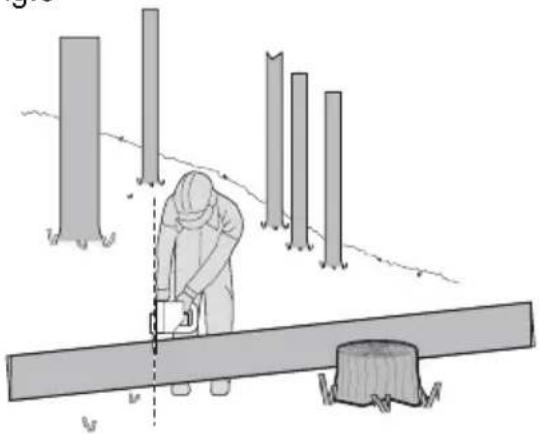

Lejtön való aprítás esetén mindig a rönk felfele álló végénél álljon, ahogy azt a 6. ábra mutatja. Hogy az „átfűrészelés” pillanatában is megőrizze az uralmát az eljárás felett, a vágás vége felé csökkentse a szerszámra gyakorolt nyomást, anélkül, hogy a láncfűrész fogantyúinak szoros fogvatartását meglazítaná. Ügyeljen arra, hogy a fűrészlánc sohase érintse meg a talajt. A vágás befejezése után várja meg, amíg a fűrészlánc teljesen leáll, mielőtt a láncfűrészt onnan eltávolítaná. A láncfűrész motorját mindig kapcsolja ki, amíg az egyik fáról a másikra vált át.

Fig.6

	A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat.
	Figyelmeztetés
	Viseljen fülvédőt
	Viseljen szemvédőt
	Viseljen pormaszkot
	Mindig két kézzel működtesse a láncfűrészt.
	Óvakodj a láncfűrész visszarúgásától, és kerülje a rúd hegyével való érintkezést
	Viseljen védősisakot
	Viseljen védőkesztyűt

	Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	Ne dobja tűzbe.
	Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
	Környezetbarát ártalmatlanítás A régi elektromos készülékeket nem szabad a háztartási hulladékkal együtt kidobni, hanem külön kell ártalmatlanítani. A kommunális gyűjtőhelyen történő ártalmatlanítás magánszemélyek részére ingyenes. A régi készülékek tulajdonosának feladata, hogy a készülékeket elszállítsa az említett vagy hasonló gyűjtőhelyekre. Ezzel a kis személyes erőfeszítéssel hozzájárul az értékes nyersanyagok újrahasznosításához és a mérgező anyagok ártalmatlanításához.
	Kinyit
	Zár

ÖSSZESZERELÉS ÉS MÜKÖDÉS

MEGJEGYZÉS: Mielött a szerszámot használná, olvassa el figyelmesen az

utasításokat.

ÖSSZESZERELÉS

FIGYELMEZTETÉS! A gép teljes összerelése előtt ne helyezze be az akkucsomagot.

A fűrészlánc kezelésekor mindig viseljen védőkesztyűt.

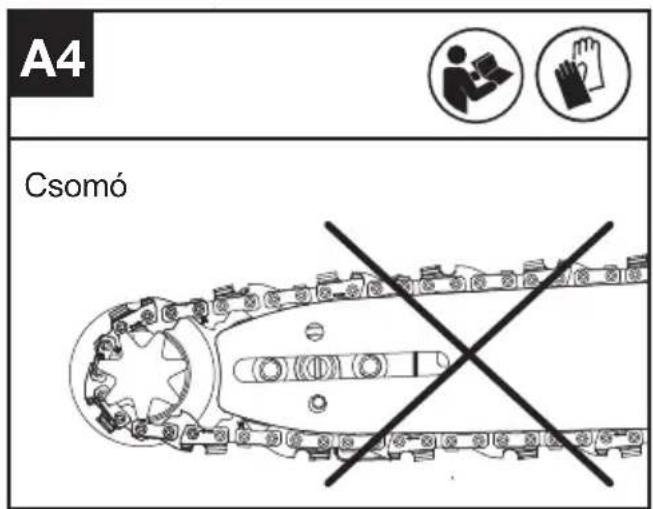

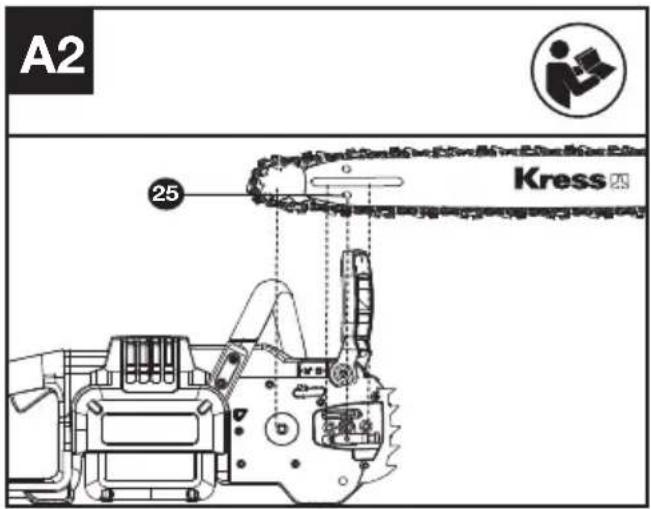

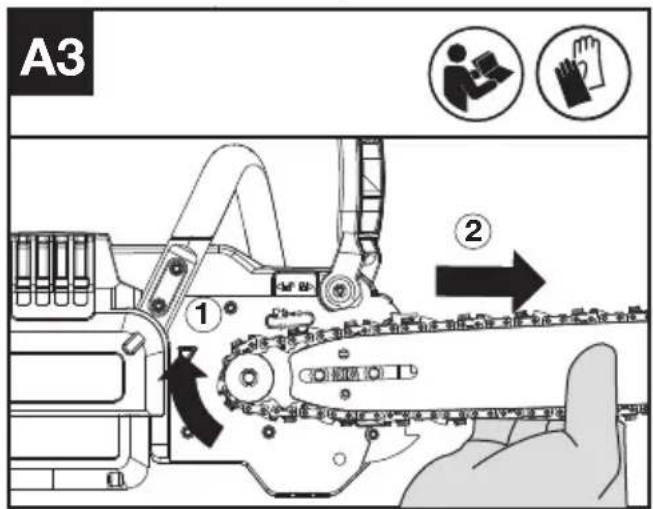

A LÁNC ÉS A LÁNCVEZETŐ SÍN ÖSSZESZERELÉSE

1. Óvatosan csomagoljon ki minden alkatrészt. Vegye le a meghajtófedelet a hatlapú anyáknak az óramutató járásával ellentétes irányba történő elforgatásával. (Lásd A1. ábrá)

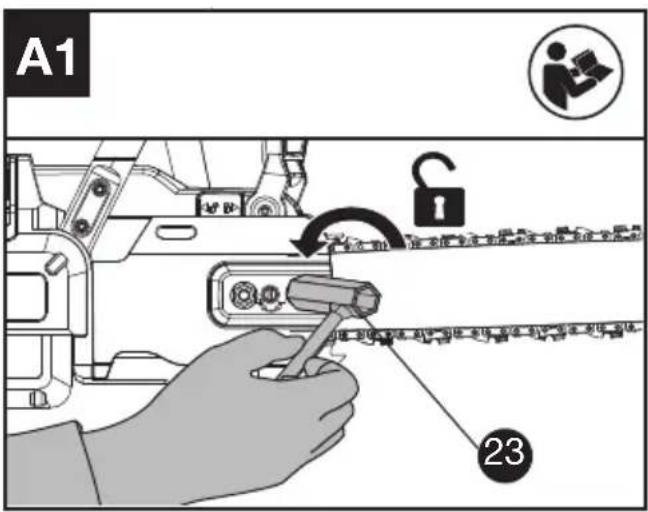

A1 23

1. Helyezze a láncot szilárd, egyenletes felületre.
2. Eredeti Kress vagy a megvezető sínhez ajánlott láncokat használjon.
3. Csúsztassa a láncot a láncvezető lemez körüli résbe. Ellenőrizze, hogy a megfelelő forgásirányban van-e a láncikonhoz képest, vagy a fűrészen lévő láncirány szimbólumhoz képest.
4. Illessze a láncot a hajtóláncra úgy, hogy a rúdbetét két rögzítőcsapja illeszkedjen a láncvezető lemez nyílásának kulcsnyílásába. Győződjön meg arról, hogy a láncfeszítő furat illeszkedik a láncfeszítő csapra. (Lásd a A2 ábrát).

A2 25 Kress

1. Ellenőrizze, hogy minden alkatrész megfelelően helyezkedik-e el. Győződjön meg arról, hogy a lánc meghajtó szemei tökéletesen helyezkednek a lánckerék fogain (Lásd A3. ábra). Kerülje el a A4 ábrán látható torlódást. Ha a lánc torlódik, igazítsa meg a láncot a torlódási pontnál.

A3 ① ②

A4 Csomó

MEGJEGYZÉS: A láncnak torlódás- és akadálymentesen kell szaladnia a sínen.

1. Szerelje fel a hajtóműfedelet, és a hatlapú csavaranyákat az óramutató járásával megegyező irányban elforgatva húzza meg a hajtóműfedelet, amíg kissé meg nem feszül. (Lásd a A5 ábrát).

A5

FIGYELMEZTETÉS: A lánc még nem feszes. A lánc megfeszítésének folyamatát a „Lánc megfeszítése”

című fejezetben leírtaknak megfelelően kell elvégezni. A lánc megfelelő feszességét ezután ellenőrizni kell.

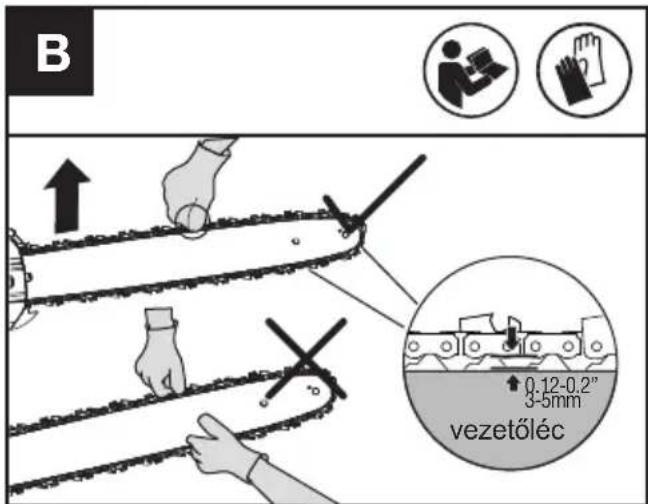

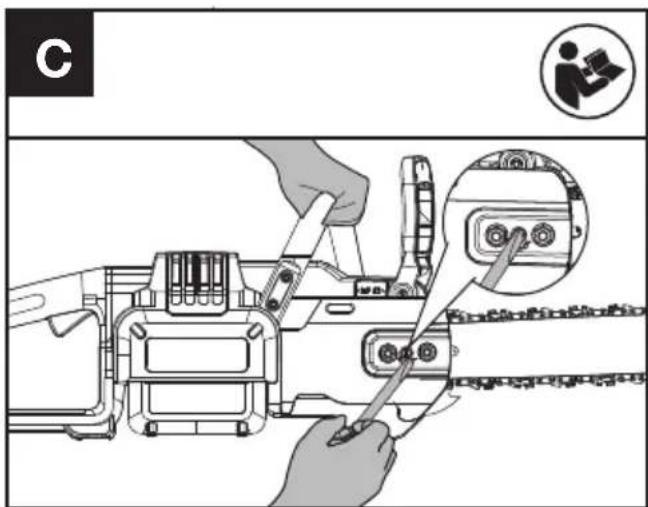

FESZÍTŐ LÁNC (Lásd a B., C. ábrát)

B 0.12-0.2" 3-5mm vezetőléc

C

1. Lazítsa meg a vezetőfedél csavaranyáit az A1. ábrán látható módon. Ám emlékezzen arra, hogy ne távolítsa el a fedelet.

2. Emelje fel a láncvezető fedelet, és csavarkulccsal húzza meg a feszítőcsavart az óramutató járásával

ellentétes irányban. Húzza meg a feszítőcsavart, amíg a lánc már kellően feszes, de még könnyedén mozog. (Lásd a B. és C. ábrát.)

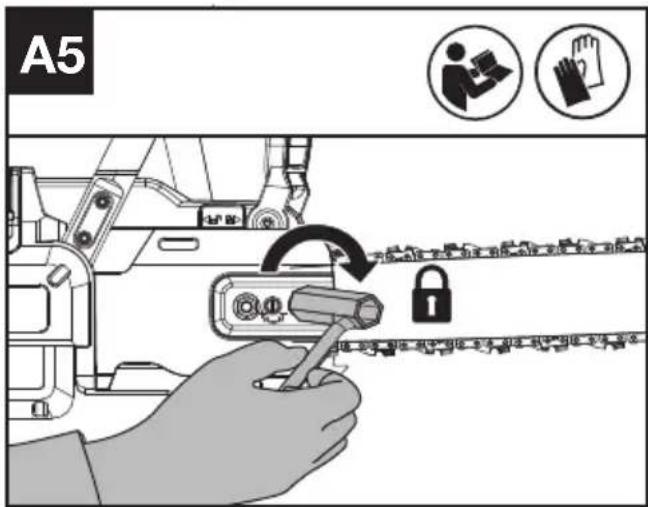

1. Csavarkulccsal az A5. ábrán látható módon húzza meg szorosra a hajtásburkolat anyáit.

2. Ellenőrizze kétszer a láncfeszítő csavarral beállított feszességet. A megfelelő láncfeszesség akkor érhető el, amikor a láncot a középen lévő láncvezető lemeztől a hajtókarok mélységének körülbelül a felére lehet felemelni. Ezt úgy kell elvégezni, hogy a láncot a gép súlyával szemben egy kézzel emelje meg.

MEGJEGYZÉS: A lánc vágás közben megnyúlik, és elveszíti a megfelelő feszességét. Ha a lánc meglazul, csavarja ki teljesen az hatlapfejű csavaranyákat, vagy fordítsa el a hatlapfejű csavaranyákat teljes fordulattal az óramutató járásával ellentétes irányba, majd állítsa vissza a láncfeszességet, és húzza meg a hatlapfejű csavaranyákat a fent felsorolt 1-4. lépések megismétlésével.

FIGYELMEZTETÉS:

• Távolítsa el a kéziszerszám akkumulátorát, mielőtt beállítaná a fűrészlánc feszülését.
• A lánc vágóéle éles. Használjon védőkesztyűt a lánc kezelése során.
• Mindig ügyeljen a megfelelő láncfeszességre. A meglazult lánc növeli a visszarúgás kockázatát. A meglazult lánc kiugorhat a vezetősín hornyából. Ez a kezelő sérüléséhez vagy a lánc károsodásához vezethet. A meglazult lánc következtében a lánc, a sín és a lánckerék jelentős kopásnak indul.

MEGJEGYZÉS: A lánc feszessége akkor tekinthető megfelelőnek, ha azt fel lehet emelni a megvezető sínról, de a lánchajtó fog nem ugrik ki a megvezető sínböl.

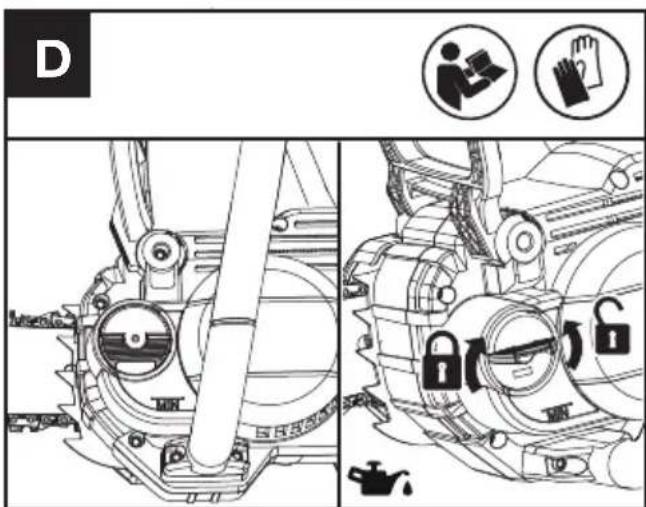

KENÉS (Lásd D. ábrá)

D

FONTOS: Vásárláskor a láncfűrészben nincs olaj. Használat előtt mindenképpen olajat kell tölteni bele.

Soha ne üzemeltesse a láncfűrészt rúd- és láncolaj nélkül, és ne hagyja, hogy a tartály kiürüljön, mert ez a termék jelentős károsodásához vezet.

MEGJEGYZÉS: A lánc élettartama és a vágáskapacitás az optimális kenéstől függ. Ennek következtében a lánc olajozása működés közben automatikusan történik.

AZ OLAJTARTÁLY FELTÖLTÉSE:

FIGYELMEZTETÉS: Az olajtartály feltöltése előtt távolítsa el az akkucsomagot!

1. Állítsa a láncfűrészt egy erre alkalmas felületre úgy, hogy az olajtöltő nyílás kupakja felfelé álljon.
2. Tisztítsa meg az olajtöltőnyílás kupakja körüli területet egy tiszta ronggyal, majd csavarja le a kupakot.
3. Töltse tele a tartályt vezetősín- és lánckenő olajjal.
4. Vigyázzon, nehogy por vagy törmelék kerüljön a tartályba. Helyezze vissza az olajtartály kupakját, majd csavarja vissza az óramutatók járásával megegyező irányba forgatva.

Fontos olyan rúd- és lánckenő anyagok használata (nem tartozék), yeket úgy alakítottak ki, hogy széles ersékleti tartományban működjenek, is nélkül.Ne használjon piszkos, hált vagy egyéb módon szennyezett kat. A rúd vagy a lánc károsodhat. nyiben nem a gyártó által ajánlott plajat használ, a garancia érvényét i.

Ne nyelje le. Ha lenyelte, azonnal hívjon orvost. Gyerekektől elzárva tartandó. Hőforrástól vagy nyílt lángtól távol tárolandó.

AZ OLAJOZÓ AUTOMATIKA ELLENŐRZÉSE

Az automatikus lánc kenés működését Ön is ellenőrizheti, ehhez kapcsolja be a fűrészt és tartsa azt a csúcsával a talajra fektetett papír vagy karton felé. Ha ekkor egy növekvő olajnyom figyelhető meg, az olajozó automatika kifogástalanul működik. Amennyiben nem jelenik meg olajminta, holott az olajtank tele van, vegye fel a kapcsolatot a Kress ügyfélszolgálati munkatársával vagy a Kress által jóváhagyott szervizképviselőve.

MEGJEGYZÉS: A szivattyúnak hosszabb időbe (1 perc+) telik, amíg a szivattyú feltöltődik, ha új, vagy ha a fűrészt hosszabb ideig nem használták.

VIGYÁZAT! Ne érjen a lánccal a talajhoz. Ügyeljen a 15 cm-es (6") biztonsági távolság megtartására.

HASZNÁLAT ELŐTTI TESZTELÉS A LÁNCFŰRÉSZ ÉS AZ AKKUMULÁTOR

A vezérlőelemek ellenőrzése Szívatókar és markolati kioldógomb

1. Távolítsa el az akkumulátort.
2. Próbálja megnyomni a markolati kioldógombot. Ha a markolati kioldógombot meg lehet nyomni,

akkor a szívatókar hibás. Hagyja abba a láncfűrész használatát, és forduljon a szervizhez.

1. Először tartsa lenyomva és nyomja meg a szívatókart, majd nyomja meg a markolati kioldógombot.

2. Engedje el a markolati kioldógombot és a szívatókart. Ha a markolati kioldógomb vagy a szívatókar beragad, és nem tud visszarugózni az eredeti helyzetébe. Hagyja abba a láncfűrész használatát, és forduljon a szervizhez

MÜKÖDÉS

A VEZETÉK NÉLKÜLI ESZKÖZ HASZNÁLATA ELÖTT

FIGYELMEZTETÉS! A töltöt és az akkumulátort kifejezetten egymáshoz tervezték, ezért ne próbálkozzon más eszköz használatával. Soha ne helyezzen fémtárgyakat a töltőbe vagy az akkumulátorba, és ne engedje, hogy azokba fémtárgyak jussanak, mivel ez elektromos meghibásodáshoz vezet, és veszélyes. MEGJEGYZÉS: Az akkumulátor NINCS

FELTÖLTVE, használat előtt előbb fel kell tölteni. A szerszámban található lítium-ion akkumulátor a mellékelt akkumulátortöltővel tölthető. Ne használjon más akkumulátortöltőt.

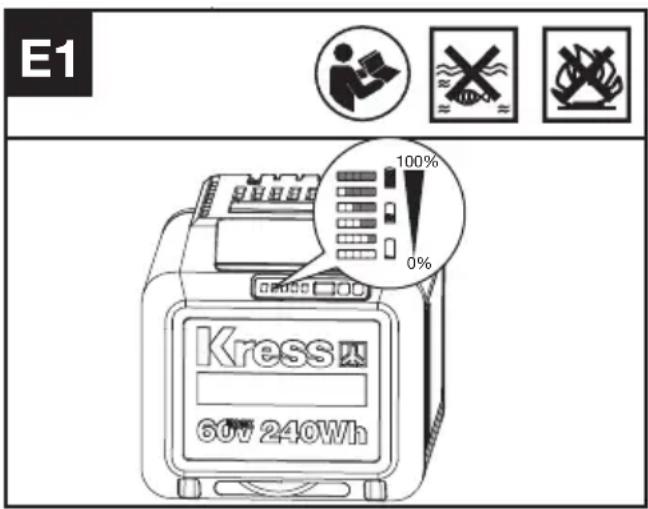

AZ AKKU FELTÖLTÖTTSÉGI ÁLLAPOTÁNAK ELLENŐRZÉSE (Lásd E1. ábrá)

E1 Kress 60V 240Wh 100% 0%

Használat előtt vagy után nyomja meg az akkumulátoron a töltésellenőrzés gombot, hogy ellenőrizze az akkumulátor töltöttségét.

MEGJEGYZÉS: A E1 ábra csak az akku feltöltöttségi szintjét is jelző akkucsomagra vonatkozik.

Megjegyzések	LED világítás	Az akkumulátor állapota
5 db zöld lámpa világít.		80% ≤ energiaszint ≤ 100%
4 db zöld lámpa világít.		60% ≤ energiaszint < 80%
3 db zöld lámpa világít.		40% ≤ energiaszint < 60%
2 db zöld lámpa világít.		20% ≤ energiaszint < 40%
1 db zöld lámpa világít.		10% ≤ energiaszint < 20%
1 db zöld lámpa villog.		0% ≤ energiaszint < 10%

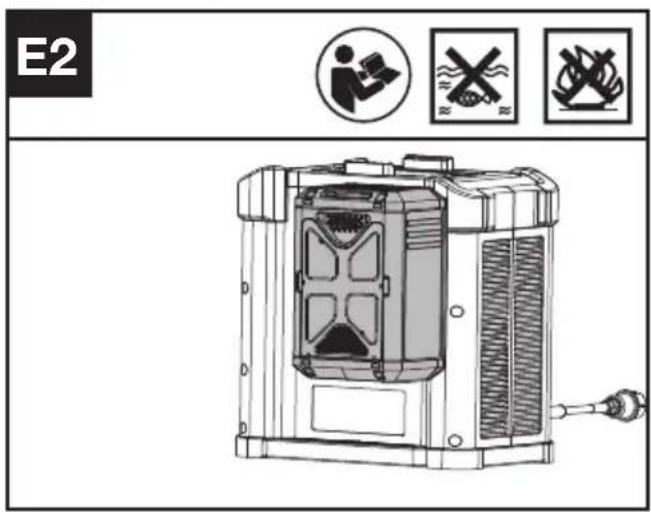

AZ AKKUMULÁTOR FELTÖLTÉSE (LÁSD E2. ÁBRA)

A lítium-ion akkumulátor mélylemerülés elleni védelemmel rendelkezik. Amikor az akkumulátor lemerül, a készülék egy védelmi rendszer segítségével kikapcsol.

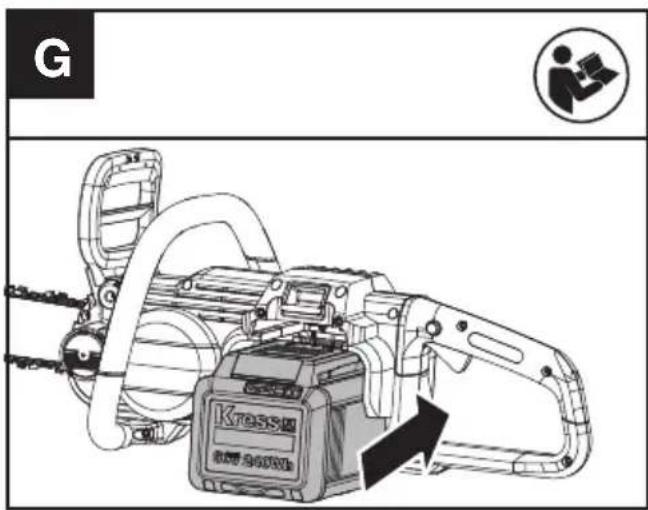

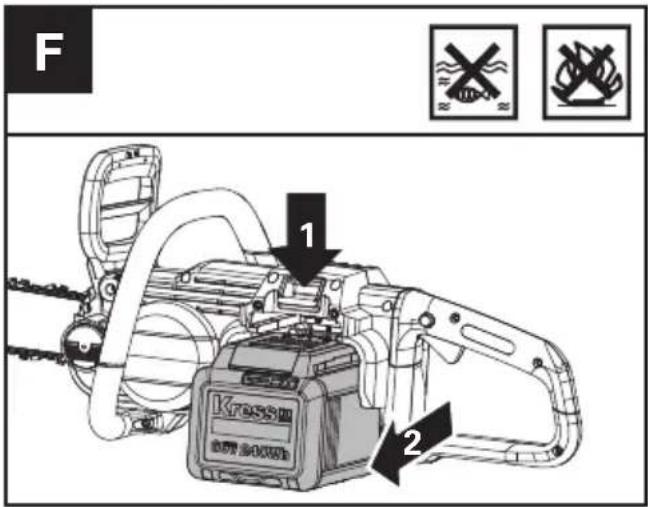

AZ AKKUMULÁTOR BEHELYEZÉSE ÉS ELTÁVOLÍTÁSA (LÁSDF. G. ÁBRÁ)

F 1 2

G Krossu 800-96000

Nyomja meg az akkumulátoregység kioldógombját, hogy eltávolíthassa az akkumulátoregységet a szerszámgépből. Töltés után helyezze be az akkumulátoregységet a szerszámgép akkumulátorcsatlakozójába. Minimális erő hozzáadása mellett egyszerűen tolja be az akkumulátort kattanásig. Ellenőrizze, hogy az akkumulátor megfelelően rögzül-e. MEGJEGYZÉS: Mikor az akkumulátort kiveszi, fogja meg erősen, hogy elkerülje annak leesését és a baleseteket.

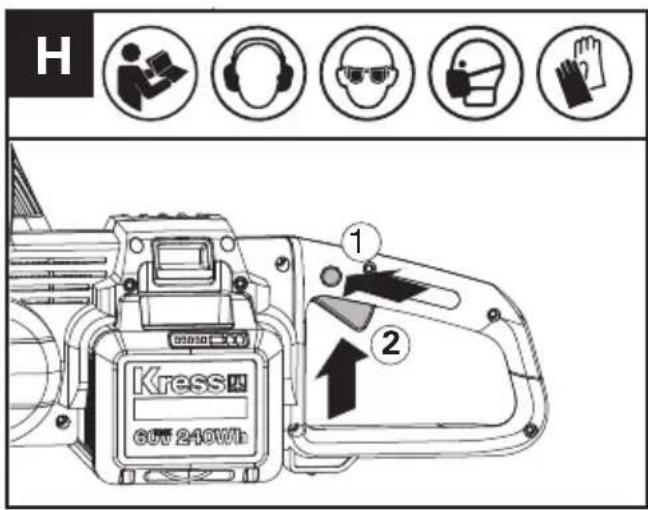

Be- és kikapcsolás (Lásd H. ábrá)

H Kress OUT 240Wh 1 2

FIGYELEM: E vezeték nélküli elektromos kisgép használata előtt ellenőrizze az akkucsomagot. Csak a Tartozékok fejezetben említett akkucsomagot használja.

A bekapcsoláshoz nyomja meg a szívatókart, majd nyomja meg a markolati kioldógombot, és tartsa ebben a helyzetben. A szívatókart most már ki lehet engedni. Ha a fűrész nem működik, lásd a LÁNCFÉKKARRAL KAPCSOLATOS információkat alább. A kikapcsoláshoz engedje el a markolati kioldógombot.

MEGJEGYZÉS: A fűrész bekapcsolásához a láncféket ki kell kapcsolni.

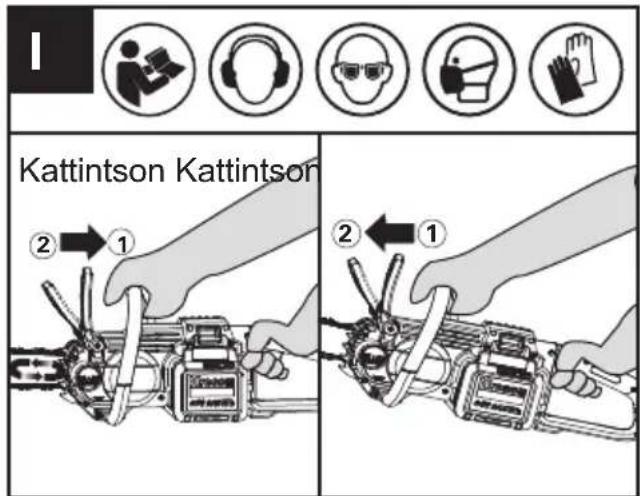

LÁNCFÉKET AKTIVÁLÓ KAR (LÁSD I. ÁBRÁ)

Kattintson Kattintson ②→① ②←①

A visszacsapó fék egy védelmi mechanizmus, amelyet a láncfurész visszaütésekor az elso kézvédo kapcsol be. A fürészzlánc azonnal leáll. Időről időre ellenőrizze ennek a működését. A láncfék letiltásához, kérjük, húzza a gépkezelő felé az elülső védőt(1-es pozíció). A láncfék aktiválásához, kérjük, taszítsa előre a védőt(2-es pozíció)*.

MEGJEGYZÉS:

1. Ha a gépet akkor sem lehet beindítani, ha megfelelően szerelték össze és az akkucsomag teljesen fel van töltve, akkor azt is meg kell vizsgálni, hogy a láncfék a megfelelő pozícióban áll-e (1-es

pozíció).

1. *A láncfék aktiválásakor a fürészláncnak azonnal meg kell állnia. Ha a fürészlánc nem áll meg, vagy időbe telik, amíg lelassul, kérjük, hagyja abba a láncfürész használatát, és forduljon a szervizhez.

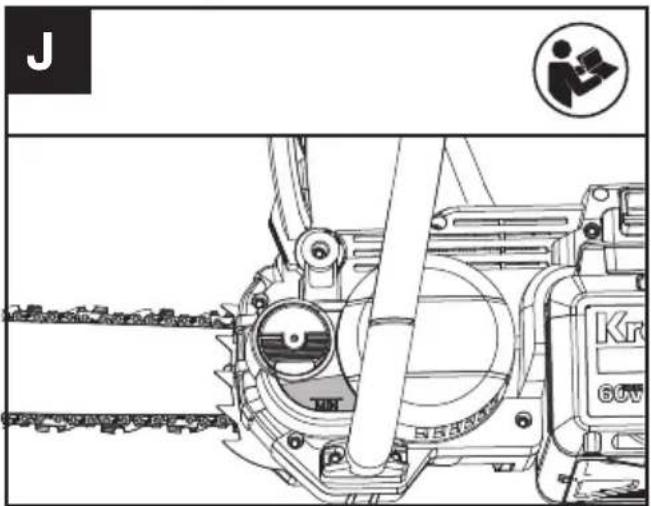

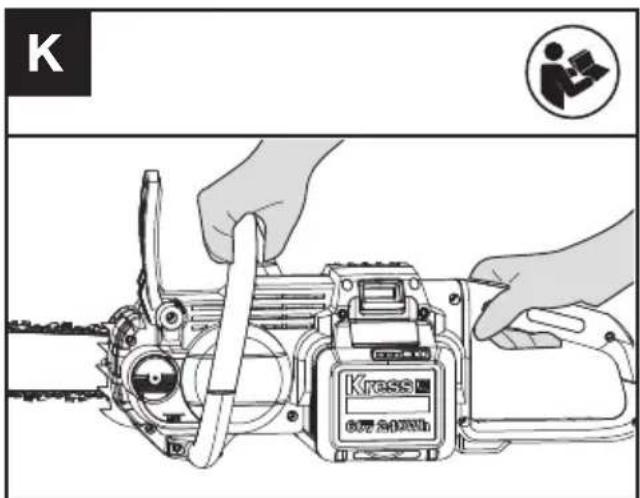

VÁGÁS

! FONTOS: A munkavégzés előtt és közben, rendszeresen ellenőrizze az olajszintjelzőt. (Lásd J. ábrá) Ha alacsony olajszintet észlel a tartályban, töltse fel olajjal a tartályt. A szünetektől és a munka intenzitásától függően egyetlen teljes feltöltés kb. 12 percre elegendő. Munkavégzés közben tízpercenként ellenőrizze a lánc feszességét.

(1) Az akkumulátor beszerelése a gépbe.
(2) Győződjön meg róla, hogy a vágandó farönkök nem a talajon helyezkednek el. iha a vágandó rönk a földön fekszik, ne vágja át teljesen, és ne engedje, hogy a lánc érintkezzen a talajjal. Helyezze vissza a rönköt a végső elválasztó vágáshoz.
(3) Tartsa a fűrészt keményen, két kézzel. Mindig bal kezével tartsa az elülső kart, és jobb kezével fogja a hátsó kart. Tartsa szilárdan. Ujjai körbe kell fogják a fűrész fogantyúit. (Lásd K. ábrá)

(4) Győződjön meg róla, hogy stabil talajon áll. Lábait tartsa vállszélességű terpeszben. Testsúlyát egyenletesen ossza el mindkét lábán.
(5) Amikor készen áll a vágásra, nyomja be teljesen a szívatókart a jobb hüvelykujjával, és nyomja meg a kioldógombot. Ezzel bekapcsolja a fűrészt. A kioldó elengedésével a fűrész kikapcsol. A vágás megkezdése előtt győződjön meg arról, hogy a fűrész teljes sebességgel jár.
(6) A vágás megkezdésekor lassan helyezze a mozgó láncot a fára. A láncfűrész házát a lehető legközelebbre kell helyezni a felaprítandó fához. Tartsa erősen a fűrészt, hogy ezáltal elkerülje a fűrész esetleges rázkódását vagy csúszkálását (oldalirányú mozgását).
(7) Irányítsa a fűrészt könnyed nyomással a bal alkarjával, és ne gyakoroljon túlzott erőt a fűrészre, hagyja, hogy a fűrész tegye a dolgát. A motor túlterhelődik és kiéghet. Jobban és biztonságosabban fogja elvégezni a munkát azon a sebességen, amelyre szánták.
(8) Vegye ki a fűrészt a vágásból, amikor a fűrészt teljes sebességgel jár. Allítsa le a fűrészt a markolati kioldógomb elengedésével. Győződjön meg róla, hogy a lánc megállt, mielőtt leteszi a fűrészt.
(9) Egy biztonságos munkavégzési helyen gyakoroljon a fűrésszel selejtes rönkökön, amíg belejön a munkába, és már könnyedén, gördülékenyen és stabil vágási arányszámmal tud fűrészelni.

Visszarúgásgátló biztonsági eszközök a fűrészen

A fűrész alacsony visszarúgási kockázatú lánccal és csökkentett visszarúgási kockázatú vezetősínnel van felszerelve. Mindkét elem csökkenti a visszarúgás esélyét. Azonban ennél a fűrésznél is történhet visszarúgás.

Az alábbi lépések csökkentik a visszarúgás kockázatát.

• Használja mindkét kezét a fűrész tartásához, míg az működésben van. Tartsa szilárdan. Ujjai körbe kell fogják a fűrész karjait.
• A fűrész biztonsági element tartsa a megfelelő helyen. Ellenőrizze, hogy ezek megfelelően működnek-e.
• Ne próbáljon meg túl messzire nyúlni, vagy vállmagasság felett vágni a fűrésszel.
• Mindig vigyázzon, hogy stabilan álljon, és őrizze meg egyensúlyát.
• Álljon kissé a fűrész bal oldalára. Ezáltal a test nem teljesen egyvonalban helyezkedik el a lánccal.
• Ne engedje, hogy a láncvezető lemez orrhegye bármihez is hozzáérjen, amikor a lánc mozog.
• Soha ne próbáljon egyszerre két rönköt kettévágni. Kizárólag egyszerre egy rönköt vágjon.
• Ne tömje el a vezetősín orrát, illetve ne próbáljon bemerítő vágást végezni (befúródás a fába a sín orra segítségével). Ez a fajta vágás csak megfelelően képzett szakembereknek való.
• Figyelje a fa elmozdulását vagy minden más tényezőt, amely következtében a fűrészlánc

becsípődhet.

• Legyen rendkívül elővigyázatos, amikor egy korábbi vágást szeretne folytatni.
• Csak a láncfűrészhez mellékelt vagy csereként ajánlott, alacsony visszarúgású láncot és láncvezető lemezt használja.
• Soha ne használjon életlen vagy laza fűrészláncot. Tartsa a fűrészláncot élesen és megfelelő mértékben feszesen.

A FÜRÉSZ BIZTONSÁGOS HASZNÁLATÁHOZ

1. A láncfűrészt mindig stabil talajon használja.

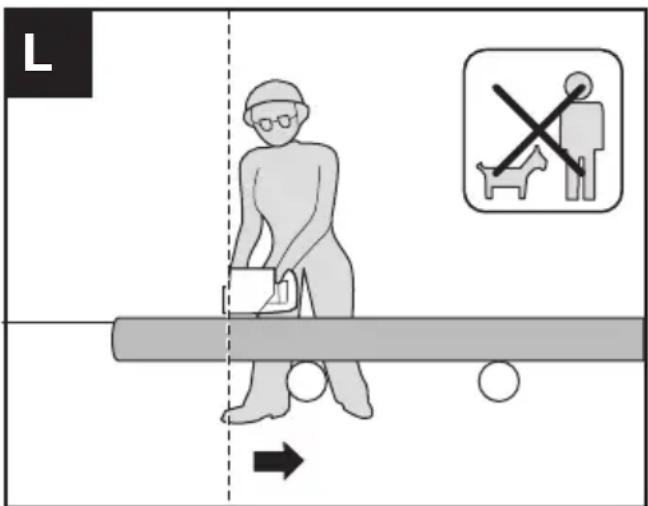

2. Tartsa a láncfűrészt a test jobboldalán (Lásd L. ábra).

L →

1. A láncnak maximális sebességen kell működnie, mielőtt a fával érintkezik.

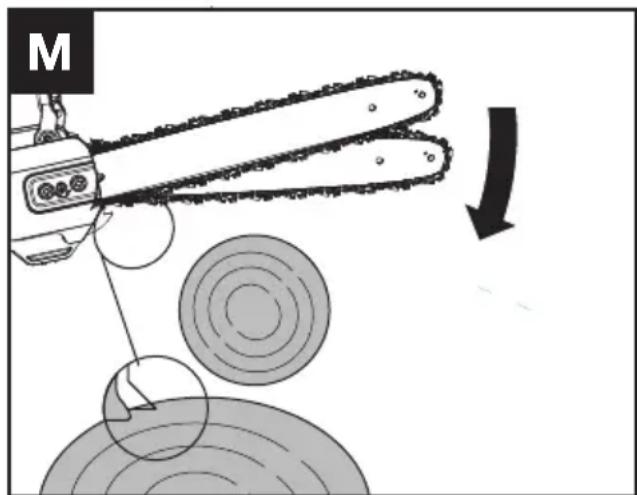

2. A vágás elindítása előtt nyomja neki a gép körmös ütközőit a vágandó rönkhöz.
3. Szükség esetén használja a ütközötüskéket a vágás közbeni támaszpontként. (Lásd az M. ábrát.)

M

1. Ne működtesse a láncfűrészt teljesen kinyújtott karokkal, ne próbáljon nehezen elérhető helyeket elfűrészelni, és fűrészelés közben ne álljon létrán (Lásd N. ábra).

N

Soha ne használja a fűrészt vállmagasság felett.

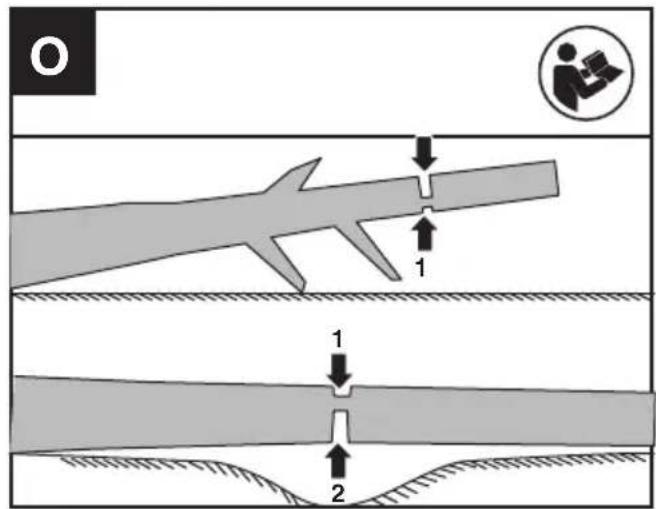

FA VÁGÁSA FESZÜLÉS ALATT (LÁSD O. ÁBRA)

amikor feszülés alatti ágat vág. Legyen felkészülve a fa visszacsapódására. Amikor a fa feszülése kienged, az ág visszacsapódhat, és megütheti a kezelőt, súlyos sérülést vagy halált okozva.

Amikor olyan rönköt vág, amely mindkét végénél meg van támasztva, felülröl (1) (felső vágás) kezdje a vágást körülbelül a rönk átmérőjének 1/3-áig, majd fejezze be a vágást (2) alulról annak érdekében, hogy elkerülje a láncfüresz fűrész érintkezését a talajjal. Amikor olyan rönköt vág, amely csak az egyik végénél van megtámasztva, alulról (1) (alsó vágás) kezdje a vágást körülbelül a rönk átmérőjének 1/3-áig, majd fejezze be a vágást (2) felülröl annak érdekében, hogy elkerülje a rönk hasadását vagy a kéziszerszám elakadását.

Rövid szakaszok vágásakor (például tűzifa) általában nem szükséges a hátulról történő vágás, ha a rönk egyik végét megtámasztják.

Akkus kéziszerszámokra vonatkozó figyelmeztetések

A lemerítéshez ajánlott környezeti hőmérséklet- tartomány -20°C\~45°C(-4°F\~113°F).

A töltőrendszer csak -5°C\~45°C (23°F\~113°F) közötti ajánlott környezeti hömérsékleteken használható. (23°F\~113°F).

Emlékeztető alacsony hőmérsékleten történő használathoz:

Az optimális teljesítmény biztosítása és az akkumulátor hosszú élettartamának megőrzése érdekében gondoskodjon róla, hogy az akkumulátor normál üzemi hőmérsékletre melegedjen, mielőtt hideg környezetben dolgozni kezdene.

SZÁLLÍTÁS

A láncfűrész szállítása

1. Kapcsolja ki a láncfűrészt, és távolítsa el az akkumulátort.
2. Ha a láncfűrészt kézben szállítja, fogja meg a láncfűrész első fogantyúját, hogy a gép párhuzamosan álljon a talajjal.
3. Ha a láncfűrészt járműben szállítja, úgy rögzítse és helyezze el, hogy ne mozduljon el, és ne sérüljön meg.

Az akkumulátor szállítása

1. Gondoskodjon arról, hogy az akkumulátor biztonságos állapotban legyen.
2. Az akkumulátor szállításakor olyan csomagolást használjon, amely nem vezeti az áramot.
3. A benne lévő Li-ion akkumulátorokra a veszélyes árukra vonatkozó jogszabályi követelmények vonatkoznak. Az akkumulátorokat csak akkor szállítsa, ha az akkumulátorház sértetlen. Az akkumulátorokat úgy csomagolja be, hogy ne tudjanak elmozdulni a csomagolásban.

A FÜRÉSZ KARBANTARTÁSA

Kövesse a jelen kézikönyvben leírt karbantartási utasításokat. A fűrészlánc és a vezetősín, illetve általában a fűrész megfelelő tisztítása és karbantartása csökkentheti a visszarúgás kockázatát. Minden használat után vizsgálja át és tartsa karban a fűrészt. Ez megnöveli a fűrész élettartamát. Ha üzem közben esőben nedves lett, a gépet és az akkumulátorcsomagot tárolás vagy töltés előtt meg kell szárítani.

MEGJEGYZÉS: Még ha az élezés megfelelő módon is történik, minden egyes élezés növelheti a visszarúgás kockázatát

A LÁNCFÜRÉSZ KARBANTARTÁSA ÉS TÁROLÁSA

1. Távolítsa el a fűrész akkumulátorát:

• Amikor nincs használatban
- Másik helyszínre történő átköltözés előtt

• Szervizelés előtt.

• Tartozékok és járulékos részek, például a fűrészlánc és a vezetősín cseréje előtt.

• Vizsgálja át a fűrészt minden használat előtt. Ellenőrizze le alaposan a fűrészt, hogy a védőborítás vagy egyéb alkatrész nem sérült-e. Ellenőrizze, hogy van-e olyan sérülés, amely kihathat a kezelő biztonságára vagy a fűrész működésére. Ellenőrizze a mozgó alkatrészek illeszkedését és csatlakozását. Ellenőrizze, hogy van-e törött vagy sérült alkatrész. Ne használja a fűrészt, ha a sérülés befolyásolja a biztonságot vagy a gép működését. Javíttassa meg a hibát a hivatalos szervizközponttal.

• Gondosan ügyeljen a láncfűrész karbantartására.

• A fűrészláncot tartsa élesen, tisztán és megkenve a jobb és biztonságosabb teljesítmény érdekében.

• A fűrészlánc élesítésekor kövesse a jelen felhasználói kézikönyvben található utasításokat.
• Ügyeljen rá, hogy a fogantyúk szárazak, tiszták, valamint olaj- és kenőanyagmentesek legyenek.

• A csavarokat és anyacsavarokat tartsa szorosan.

• Szervizeléskor csak az eredetivel megegyező cserealkatrészeket használjon.

• Használaton kívül a láncfűrészt az alábbi módon tárolja:

• Magasan vagy elzárt helyen, ahol gyermekek nem érhetik el.

• Száraz helyen.
• Felszerelt vezetősínnel és láncvédő tokkal.

A vezetősín karbantartása

A vezetősín maximális élettartamának eléréséhez a következő karbantartási munkák elvégzése ajánlott. A gép tárolása előtt vagy ha a sín, ill. a lánc szennyezettnek tűnik, a sínt mindig meg kell tisztítani. A lánc eltávolításakor a vezetősínt mindig meg kell tisztítani.

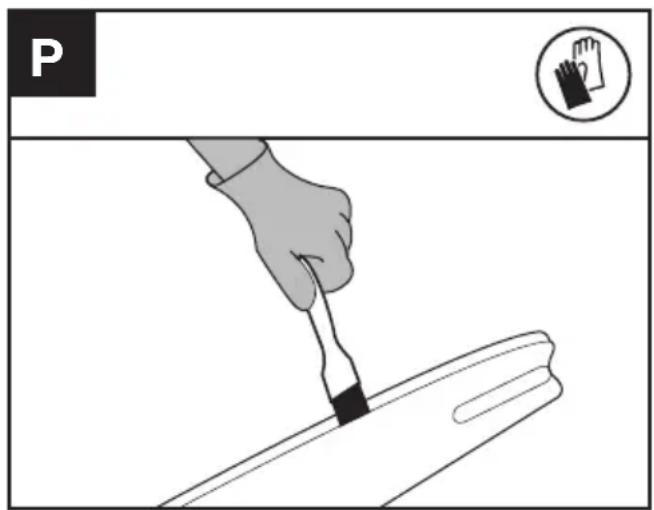

A VEZETŐSÍNEK TISZTÍTÁSA:

P 2

1. Távolítsa el a hajtóműfedelet, a láncvezető lemezt és a láncot. (lásd az ÖSSZERELÉS fejezetet)
2. Drótkefével, csavarhúzóval vagy egyéb

hasonló, erre alkalmas eszközzel távolítsa el a maradványokat a vezetősínből. (Lásd P. ábra)

1. Győződjön meg róla, hogy alaposan letisztította az olajjal érintkező felületeket.

A LÁNCOT ÉS A MEGVEZETŐ SÍNT AZ ALÁBBI ESETEKBEN KELL KARBANTARTANI:

• A fürész egy oldalon vagy a saroknál vág.
• A fürészt erővel kell áttolni a vágáshoz.
• Nem megfelelő mennyiségű olaj érkezik a sínhez és a lánchoz.
  A lánc élesítésekor mindig ellenőrizze a vezetősín állapotát. Ha a vezetősín kopott, az a lánc sérüléséhez és vágási nehézségekhez vezet.
  Használat és a gép hálózati áramellátásának megszüntetése után mindig távolítsa el a fűrészport a vezetősínről és a lánckerék furatából.
  Ha a vezetősín teteje egyenetlen, egy lapos reszelő segítségével reszelje szögletesre a sarkokat és az oldalfalakat.

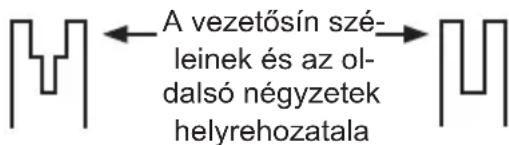

A vezetősín széleinek és az oldalsó négyzetek helyrehozatala

Kopott horony Megfelelő horony

Cserélje ki a vezetősínt, ha a horony elkopott, ha a vezetősín elhajlott vagy megrepedt, vagy ha a síneknél túlzott felmelegedés vagy zaj lép fel. Ha cserére van szükség, kizárólag a fűrészhez alkalmas, a javítási alkatrészek listájában vagy a láncfűrészen elhelyezett matricán megjelölt vezetősínt használjon.

A FÜRÉSZLÁNC ÉS A VEZETŐSÍN CSERÉJE/MEGFORDÍTÁS

A fűrészláncot akkor kell kicserélni, ha az élek már túl használtak a fenéshez, vagy amikor a lánc elszakad. Csak a jelen felhasználói útmutatóban jelzett csereláncot használja.

A kopott vagy sérült vezetősín veszélyes lehet, mert tönkreteheti a fűrészláncot és megnehezítheti a vágást.

A LÁNCKERÉK KENÉSE

FIGYELMEZTETÉS: Az eszköz karbantartása vagy javítása közben viseljen erős kesztyűt.

Mielött az eszközön bárminemű karbantartási vagy javítási munkálatot végezne, mindig távolítsa el az akkumulátort a fűrészből.

MEGJEGYZÉS: Nem szükséges eltávolítani a láncot vagy a sínt a lánckerék kenéséhez.

1. Tisztítsa meg a vezetősínt és a lánckereket.

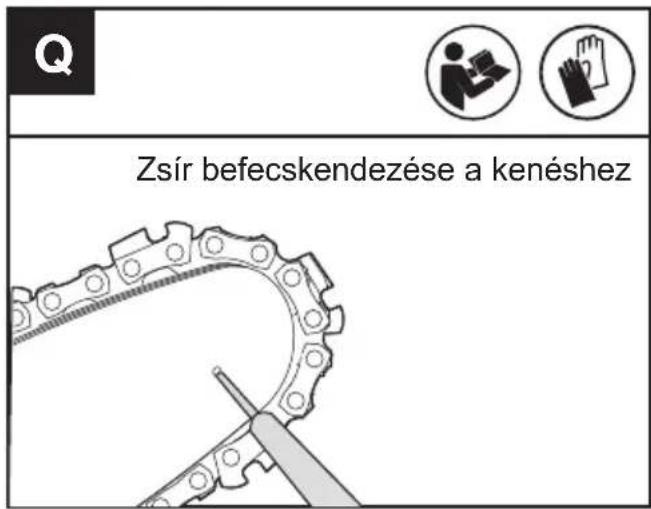

2. Használjon kenőpisztolyt, illessze be a pisztoly hegyét a kenőrésbe, és addig fecskendezze be a kenőanyagot, míg az megjelenik a lánckerék

hegyének külső szélén. (Lásd Q. ábra)

Q Zsír befecskendezése a kenéshez

1. A lánckerék megfordításához oldja ki a lánc zárószerkezetét, majd húzza kézzel a láncot addig, amíg a lánckerék még kenésre váró oldala szintbe nem kerül a kenőnyilással. Ismételje meg a kenési eljárást.

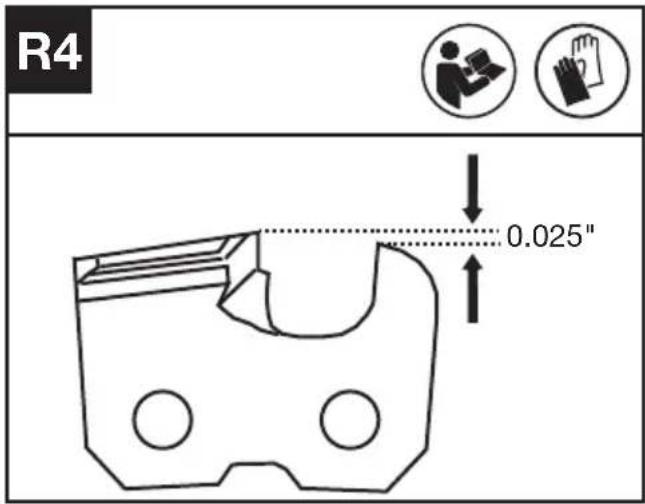

A FÜRÉSZLÁNC ÉLEZÉSE

FIGYELMEZTETÉS: Szervizelés előtt távolítsa el az akkumulátort a fűrészből. Áramütés vagy a mozgó

lánccal való érintkezés esetén súlyos vagy végzetes sérülések keletkezhetnek. A lánc vágóéle éles. Használjon védőkesztyűt a lánc kezelése során.

Tartsa a fűrészláncot élesen. Fűrésze gyorsabban és biztonságosabban fog vágni. A tompa fűrészlánc a lánckerék, a vezetősín, a fűrészlánc és a motor túlzott kopását okozhatja. Ha erőltetnie kell a fűrészláncot, hogy belevágjon a fába, és a vágás csak fűrészport eredményez néhány nagyobb darabbal, akkor a fűrészlánc tompa.

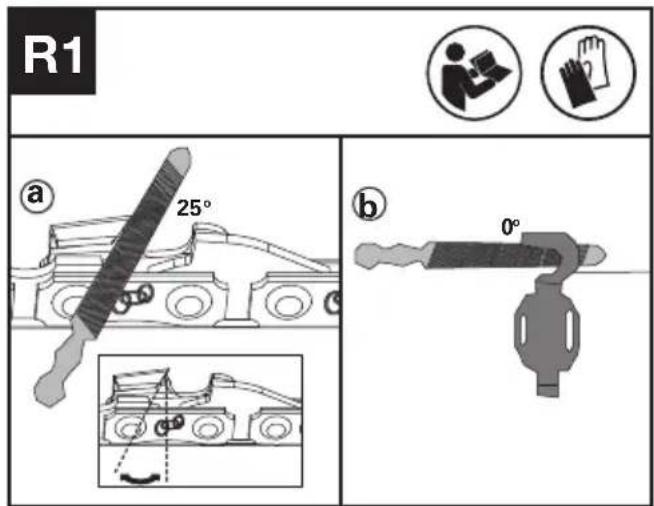

1. Az élezés előtt kérjük, vegye figyelembe a következő lépéseket:( Lásd R1ábra)

a:A reszelő szöge; b:reszelő pozíciója.

Hogyan kell élezni a vágógépeket

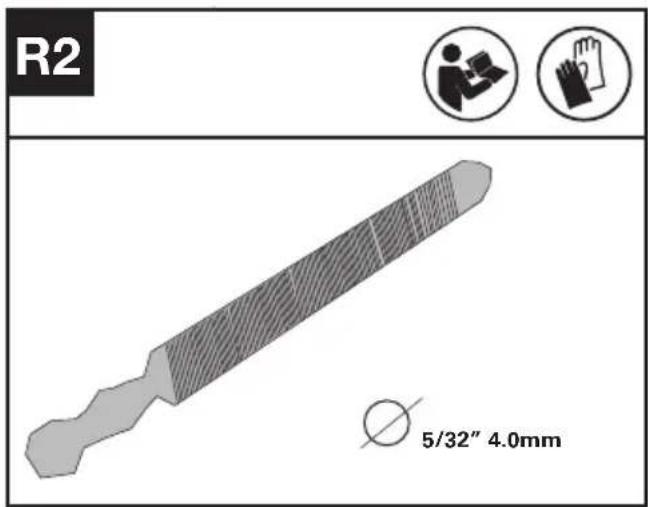

1. Készítsen elő egy kerek reszelőt a vágóél megélezéséhez. (Lásd a R2. ábrát.) Megjegyzés: Stabilan fogja satuba a láncvezető lemezt, mielőtt megélezné a láncot. Ellenőrizze, hogy nincs-e becsípődve a lánc, és szabadon mozog-e a láncvezető lemezen. Ellenőrizze, hogy megfelelő-e a láncfeszesség. (Lásd „Láncfeszítés” fejezet).

1. A vágófogak belseje felöl a lánc külseje felé élezze meg a vágóéleket a reszelővel. (Lásd R3. ábra)

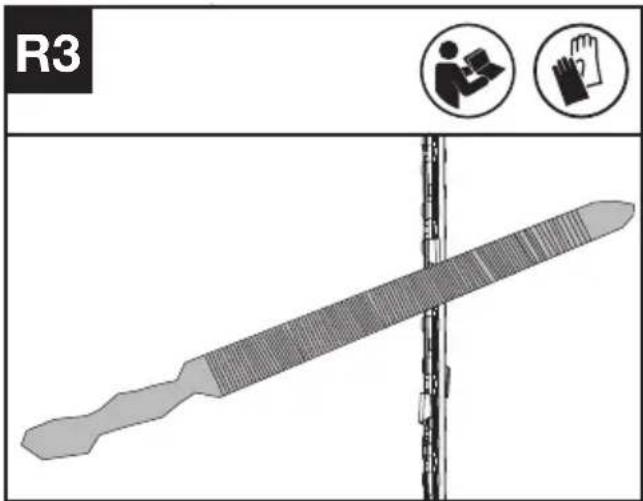

R3

1. Reszelje meg az összes vágóélt a láncvezető lemez egyik oldalán.
2. Fordítsa meg a láncfűrészt, és reszelje meg az összes vágóélt a túloldalon.
3. Ellenőrizze, hogy minden vágófog egyforma hosszú-e. A hatékony, biztonságos és egyenletes vágás érdekében a mélységmérőt 0,65 mm-esre (0,025") reszelje. Győződjön meg róla, hogy a mélységmérő elülső vége le legyen kerekítve. (Lásd a R4. ábrát.)

Javasoljuk, hogy a biztonság érdekében ne használja a láncfűrészt akkumulátor hevederrel.

TISZTÍTÁS

1. Kapcsolja ki a láncfűrészt, és távolítsa el az akkumulátort.
2. Ne használjon agresszív tisztító- vagy oldószereket. Használat után tisztítsa meg a készüléket egy gyenge tisztítószerbe mártott nedves kendővel.
3. Tartsa szennyeződésektől és törmelékektől mentesen az akkumulátor csatlakozóját, és puha és száraz kefével vagy ruhával tisztítsa meg.
4. Ne spricceljen vizet a motorra és az elektromos alkatrészekre.
5. Ne használjon nagynyomású mosóberendezést a gép megtisztításához.

TÁROLÁS

1. Tárolás előtt vegye ki az akkumulátort a láncfűrészből.
2. A láncfűrészt és az akkumulátort száraz és biztonságos, gyermekek és más illetéktelenek

számára hozzáférhetetlen helyen tárolja. Távolítsa el a vágóeszközt, ha hosszabb ideig nem használja.

1. Az akkumulátort csak 41 °F (5 °C) és 77 °F (25 °C) közötti hömérséklet-tartományban tárolja. Példának okáért nyáron ne hagyja az akkumulátort az autóban.
2. Ha működés közben az eső miatt nedves lett, a gépet és az akkumulátort tárolás vagy töltés előtt meg kell szárítani. Vegye ki az akkumulátort, és helyezze vissza, ha a készülék nem kapcsol be.

HIBAELHÁRÍTÁS

Ha az Ön elektromos kéziszerszáma nem működik kifogástalanul, a következő táblázatban kikeresheti a megfelelő hibatüneteket, azok lehetséges okait és az elhárításhoz szükséges intézkedéseket. Ha a táblázat segítségével nem tudja behatárolni és elhárítani a hibát, forduljon a szervizműhelyéhez.

FIGYELEM: A HIBAKERESÉS ELÖTT KAPCSOLJA KI AZ ELEKTROMOS KÉZISZERSZÁMOT ÉS VEGYE KI BELÖLE AZ AKKUMULÁTORT.

Tünet Lehetséges okok Lehetséges megoldás
A láncfürész nem működik. Alacsony akkutöltési szint.A láncfék nincs a megfelelő pozícióban.	Töltse fel a két akkut.Ellenőrizze, hogy a láncfék a1-es pozícióban áll-e. További részletekért, kérjük, hivatkozzon a LÁNCFÉK részre.
A láncfürész megszakítások kal működik.	Túl nagy nyomást használ a vágáshoz.A fürész nem teljes sebességgel működikTúlmelegedésLaza csatlakoztatás.Belső hibás érintkezés.A markolati kioldógomb hibás.	Valamivel kisebb nyomást használjon a vágáshoz.Helyezze a gépet egy hűvös, jól szellőző helyre, és várja meg a lehülését.Vegye fel a kapcsolatot a szervizképviselővel.Vegye fel a kapcsolatot a szervizképviselővel.Vegye fel a kapcsolatot a szervizképviselővel.
A fürészlánc száraz. Nincs olaj az olajtartályban.Az olajkifolyó csatorna eldugult.	Az olaj utántöltése.Tisztítsa meg az olajkifolyó csatornát.
Visszarúgásgátló fék/gyorsleállító fék	A fék nem állítja le a láncot Vegye fel a kapcsolatot a szervizképviselővel
Lánc/lánctartó rúdtúlmelegedése.	Nincs olaj az olajtartályban.Az olajkifolyó csatorna eldugult.A lánc túlságosan meg van feszítve.A fürészlánc tompa.	Az olaj utántöltése.Tisztítsa meg az olajkivezető nyílást.Állítsa be a rögzítógombot.Élesítse meg vagy cserélje ki a fürészláncot.
A láncfürész beleszakít az anyagba, rezgésbe jön, vagynem fürészel helyesen.	A fürészlánc tompa.A fürészlánc elkopott.A fürészfogak a hibás irányba mutatnak.A lánc feszültsége túl alacsony.	Élesítse meg vagy cserélje ki a fürészláncot.Cserélje ki a fürészláncot.Szerelje fel helyesen a fürészláncot.Állítsa be a lánc feszültségét.

AKKUMULÁTOR

Problémák Lehetséges okok Helyrehozatal
Hibajelző LED világít Az akkumulátor lemerült Töltse fel az akkumulátort. Ha az akkumulátor nem töltődik, forduljon a szervizhez.
Hőmérsékleti probléma. Az akkumulátort olyan környezetben használja, míg lemerítéskor -20°C és 45°C (-4°F és 113°F) között van.
Egyebek Vegye fel a kapcsolatot a szervizzel.

MÜSZAKI ADATOK

Típus KC300 KC300.X (3 - a gép, azaz a láncos és rudas fűrész rendeltetése)

	KC300 KC300.X **
Feszültseg	60 V — Max. ***
Vezetősín hosszúsága	40 cm
Láncsebesség	24 m/s
Olajtartály kapacitása	190 ml
Osztásköz	0.325" LP
Védelmi fokozat	IPX4
Gép súlya (akkumulátor, láncvezető és lánc nélkül)	3.7 kg

** X = 1-999, A-Z, M1-M9 csak különféle vásárlókra vonatkozik, ezek között a modellek között nincs biztonsági változás.
*** Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 60 volt. A névleges feszültség 54 volt.

JAVASOLT AKKUMULÁTOROK ÉS TÖLTŐK

Akkumuláto Amp	Töltés Amperage
KAC804 4 Ah KAC840 30 A

Javasoljuk, hogy a tartozékokat ugyanattól a kereskedőtől vásárolja meg, aki a szerszámot is eladta. További részletekért olvassa el a tartozékcsomagolást. A márkakereskedő segíthet Önnek és tanácsot adhat.

HU

VÁGÓESZKÖZÖK KOMBINÁCIÓJA

Vágóeszköz

KAC331-16" láncvezető lemez

KAC301-16" 0,325" LP fűrészlánc

KAC330-14" láncvezető lemez

KAC300-14" 0,325" LP fűrészlánc

AZ AKKUMULÁTOR MÜSZAKI ADATAI (OPCIONÁLIS)

A Bluetooth frekvenciasávjai 2400-2483.5 MHz
A Bluetooth maximális átvitt teljesítménye	8 dBm

ZAJÉRTÉKEK

A-súlyozásúhangnyomásszint	L_pA = 88 dB(A) K_pA = 3.0 dB(A)
A-súlyozású hangerő	L_wA = 99 dB(A) K_pA = 3.0 dB(A)
Viseljen fülvédőt.

REZGÉSÉRTÉKEK

Az EN 62841 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő:

Rezgéskibocsátás	a_h < 3.6 m/s^2
	BizonytalanságK=1.5m/s ^2

A vibráció és a zaj bejelentett összértékét szabványos mérési módszerrel állapították meg, és ezeket az értékeket két szerszám összehasonlításához is fel lehet használni.

A vibráció és a zaj bejelentett összértékeit a rezgéseknek és zajártalomnak való kitettség előzetes felbecsléséhez is fel lehet használni.

HU

FIGYELEM: A kéziszerszám aktuális használatakor mérhető vibráció és

zajkibocsátási értékek eltérhetnek a bejelentett értékektől, mert nagyban függnek a szerszám használati módjától és a megmunkált alkatrész típusától. Íme néhány példa és eltérő érték a szerszám használatától függően:

Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.

Az eszköz jó állapotban van-e, megfelelően karbantartják-e.

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen, és jó állapotban maradjon.

A fogantyú megragadásának erősségétől és az esetleg használt vibrációs- és zajcsökkentő tartozék típusától.

A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós

használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.

A vibraciónak és zajnak való kitettség kockázatának csökkentése.

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.

Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).

Ha a szerszám rendszeres használatát tervezik, akkor megéri a vibráció- és zajcsökkentő tartozékok beszerzése.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

MEGFELELŐSÉGI NYILATKOZAT

A GYÁRTÓ,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A Positec nevében kijelenti, hogy a termék Leírás Akkus láncfűrész

Típus KC300 KC300.X (3 - a gép, azaz a láncos és rudas fűrész rendeltetése)

Rendeltetés fa vágása

Megfelel a következő irányelveknek:

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC módosítva 2005/88/EC

Tanúsítási szervezet

Név: Intertek Deutschland GmbH (tanúsítási szervezet 0905)

Tanúsítvány száma: 22SHW1496-01

2000/14/EC módosítva: 2005/88/EC:

- Megfelelőség-ellenőrző eljárás a V függelék értelmében

- Mért hangerő-szint 99 dB(A)

- Garantált hangerő-szint 102 dB(A)

Az alábbi normáknak:

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2

A müszaki dokumentáció összeállítására jogosult személy:

Név: Marcel Filz

Helyettes fömérnöke, Tesztelés és minősítés

Positec Technology (China) Co., Ltd
