KÄYTTÖOHJE KC300.9 KRESS

Kiitos, että olet ostanut tämän Kress Commercial-tuotteen. Olemme omistautuneet kehittämään korkealaatuisia tuotteita, jotka täyttävät kaupallisen maisemoinnin vaatimukset.

Kress-tuotemerkki on synonymymi korkealaatuiselle palvelulle. Jos sinulla on kysyttävää tai huolenaiheita tuotteestasi vuosien kuluessa, ota yhteyttä kauppiaaseesi tai asiakaspalvelutiimiimme saadaksesi apua.

Olemme vakuuttuneita siitä, että nautit työskentelystä Kress-tuotteesi kanssa tulevien vuosien ajan..

KÄYTTÖTARKOITUS

Tämä moottorisaha on suunniteltu puiden kaatamiseen, raivaamiseen, puunrunkojen kaatamiseen, puupalkkien sahaamiseen jne. Kaikkien sahausten on oltava poikkisuuntaisia. Tämä tuote on tarkoitettu ainoastaan puun sahaamiseen.

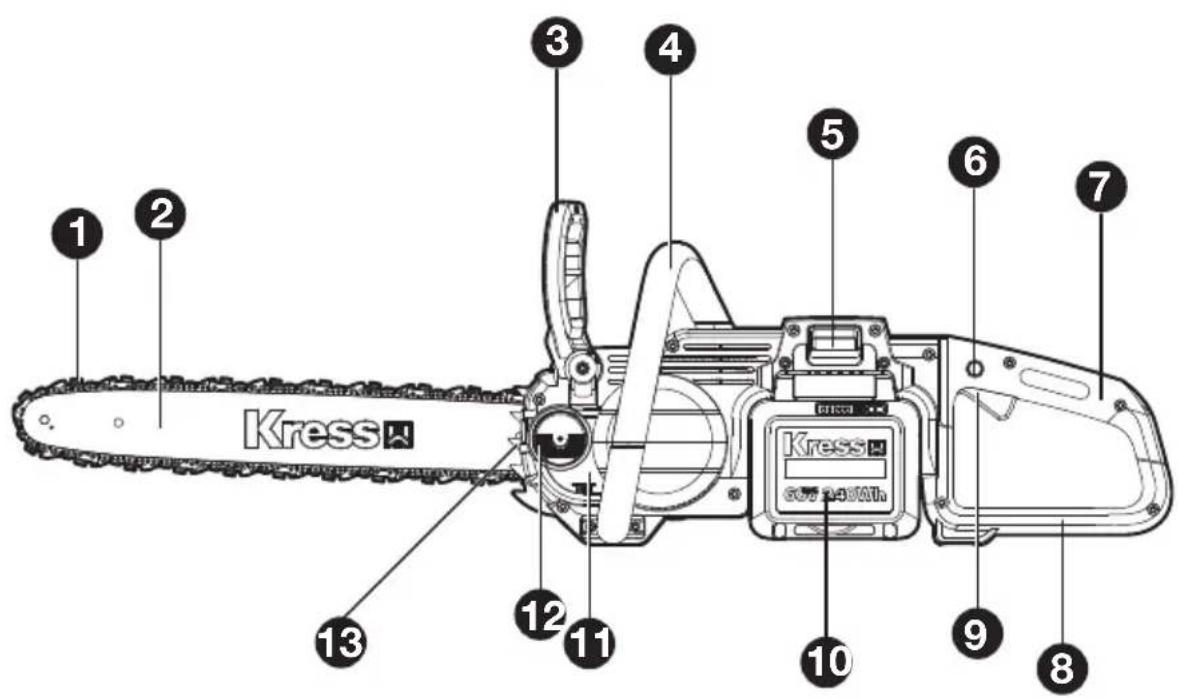

Kress 1 2 3 4 5 6 7 10 9 8 11 12 13 Kress

VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite “sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS
a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muaille.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä käytä laitetta sateessa tai märissä olosuhteissa. Tämä voi lisätä sähköiskun vaaraa. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä sekä kuivalla harjalla tai liinalla.
d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä

johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää maavuotokatkaisijaa. Maavuotokatkaisijan käyttö vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisomaasennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviiin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

h) Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. etkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa

sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin.
d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjauttaa mahdolliset viat ennen käyttöönottoa. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.
5) AKKUKÄYTTÖISTEN SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO
a) Lataa akku vain valmistajan määräämässä latauslaitteessa. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
b) Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet.

Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

d) Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

e) Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.

f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C asteen lämpötilalle altistaminen saattaa aiheuttaa räjähdyksen.

g) Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.

6) HUOLTO

a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

b) Älä missään tapauksessa yritä itse korjata vaurioituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutettu huoltopiste.

1)

TURVALLISUUSVAROITUKSET:

a) Pidä kaikki kehon osat loitolla sahaketjusta moottorisahan ollessa toiminnassa. Varmista ennen moottorisahan käynnistämistä, ettei sahaketju kosketa mihinkään. Hetki tarkkaamattomuutta moottorisahoja käytettäessä voi aiheuttaa vaatteiden tai ruumiinosien kontaktin sahaketjun kanssa.
b) Pidä moottorisahaa aina oikealla kädellä takakahvasta ja vasemmalla kädellä etukahvasta. Moottorisahan pitäminen käänteisellä käsiotteella lisää henkilövahinkojen riskiä, eikä sitä saa koskaan tehdä.
c) Pidä moottorisahasta kiinni vain eristetyistä tartuntapinnoista, koska sahaketju voi koskettaa piilotettuja johtoja. Jännitteiseen johtoon koskettavat sahaketjut voivat tehdä moottorisahan paljaista metalliosista jännitteisiä ja aiheuttaa käyttäjälle sähköiskun.
d) Käytä suojalaseja. Kuuloa, päätä, käsiä ja jalkoja varten suositellaan lisäsuojavarusteita. Riittävä suojavaatetus vähentää lentävistä roskista tai sahaketjuun vahingossa tapahtuvasta kosketuksesta johtuvia henkilövahinkoja.

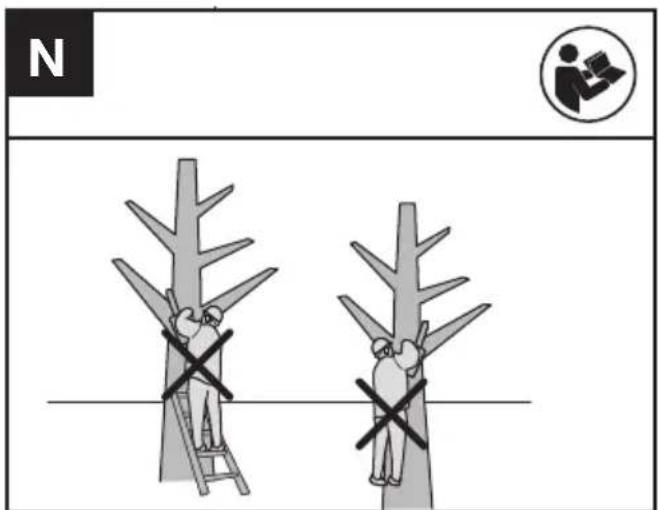

e) Älä käytä moottorisahaa puussa, tikkailla,

katolla tai missään, jossa tuki on epävakaa. Moottorisahan käyttö tällä tavoin voi johtaa vakaviin henkilövahinkoihin.

f) Pidä aina kunnollinen jalansija ja käytä moottorisahaa vain, kun seisot kiinteällä, turvallisella ja tasaisella pinnalla. Liukkaat tai epävakaat pinnat voivat aiheuttaa tasapainon tai moottorinsahan hallinnan menettämisen.
g) Kun sahaat jännittynyttä oksaa, ota huomioon takaisin kimpoaminen. Kun puun jännitys vapautuu, jousikuormitteinen oksa voi iskeä käyttäjään ja/tai aiheuttaa moottorisahan hallinnan menetyksen.
h) Ole erittäin varovainen, kun sahaat pensaita ja taimia. Hento materiaali voi tarttua sahaketjuun ja sinkoutua käyttäjää kohti tai aiheuttaa tasapainon menetyksen.
i) Kanna moottorisahaa etukahvasta moottorisahan ollessa sammutettuna ja etäällä kehosta. Kun kuljetat tai säilytät moottorisahaa, asenna aina ohjaustangon suojus. Moottorisahan asianmukainen käsittely vähentää tahattoman kosketuksen todennäköisyyttä liikkuvaan sahaketjuun.
j) Noudata voitelua, ketjun kiristämstä ja ohjaustangon ja ketjun vaihtamista koskevia ohjeita. Väärin kiristetty tai voideltu ketju voi joko rikkoutua tai lisätä takapotkun mahdollisuutta.
k) Sahaa vain puuta. Älä käytä moottorisahaa muuhun tarkoitukseen kuin se on tarkitettu. Esimerkiksi: älä käytä moottorisahaa metallin, muovin, tiilin tai muiden rakennusmateriaalien sahaamiseen. Moottorisahan käyttö eri toimintoihin kuin on tarkoitettu voi johtaa vaaratilanteeseen.
I) Älä yritä kaataa puuta, ennen kuin tunnet riskit ja miten niitä vältetään. Käyttäjälle tai sivullisille voi aiheutua vakavia vammoja puuta kaadettaessa.
m) Noudata kaikkia ohjeita, kun irrotat juuttunutta materiaalia, sekä moottorisahaa huollettaessa tai varastoitaessa. Varmista, että kytkin on pois päältä ja akku on irrotettu. Moottorisahan odottamaton aktivoituminen jumiutuneen materiaalin poiston tai huollon aikana voi johtaa vakaviin henkilövahinkoihin.
n) Suositellaan, että ensikäyttäjän tulisi vähintäänkin harjoitella tukkien sahaamista sahapukilla tai -telineellä.

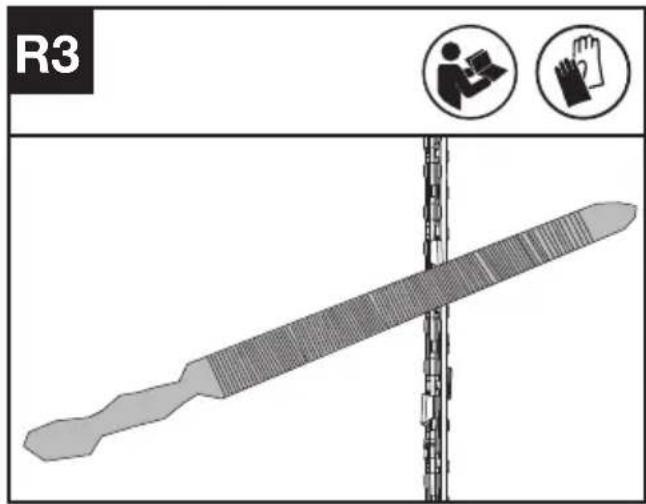

o) Suositellaan, että teräketjun teroitus ja huolto suoritetaan valtuutetuissa huoltokeskuksissa.

2) TAKAPOTKUN SYYT JA SEN ESTÄMINEN:

Takapotku voi tapahtua, kun ohjaustangon kärki koskettaa esinettä tai kun puu sulkeutuu ja puristaa sahaketjun leikkausloveen.

Kärjen kosketus voi joissakin tapauksissa aiheuttaa äkillisen käänteisen reaktion, potkaisemalla

ohjaustangon ylöspäin ja takaisin käyttäjää kohti. Teräketjun puristautuminen ohjaustangon yläosaan voi työntää ohjaustankoa nopeasti käyttäjää kohti. Jompikumpi näistä reaktioista voi aiheuttaa sahan hallinnan menettämisen, mikä voi johtaa vakaviin henkilövahinkoihin. Älä luota yksinomaan sahaan rakennettuihin turvalaitteisiin. Moottorisahan käyttäjänä sinun tulee tehdä useita varotoimia pitääksesi leikkuutyöt turvallisina.

Takapotku on seuraus moottorisahan väärinkäytöstä ja/tai virheellisistä toimintatavoista tai olosuhteista, ja se voidaan välttää noudattamalla asianmukaisia varotoimia seuraavasti:

a) Pidä tukeva ote peukaloilla ja sormilla moottorisahan kahvojen ympärillä, molemmat kädet sahalla ja aseta kehosi sekä käsivartesi ottamaan takapotkun voima vastaan. Käyttäjä voi hallita takapotkun voimaa, jos asianmukaiset varotoimet toteutetaan. Älä päästä irti moottorisahasta.
b) Älä kurota äläkä sahaa olkapään yläpuolella. Tämä auttaa estämään tahattoman kärjen kosketuksen ja mahdollistaa moottorisahan paremman hallinnan odottamattomissa tilanteissa.
c) Käytä vain valmistajan määrittämiä vaihtoketjuja ja tankoja. Väärät vaihtoketjut ja tangot voivat aiheuttaa ketjun rikkoutumisen ja/tai takapotkun.
d) Noudata teräketjun valmistajan teroitus- ja huolto-ohjeita. Terien korkeuden pienentäminen voi lisätä takapotkua

JÄÄNNÖSRISKIT

Vaikka laitettä käytetään tarkoituksen mukaisesti, on aina olemassa jäännösriski, jota ei voi estää. Laitteen tyypistä ja rakenteesta riippuen voi olla seuraavia mahdollisia vaaroja:

• Kosketus sahaketjun paljaisiin sahahampaisiin (leikkuuvaara)
• Kosketus pyörivään sahaketjuun (leikkuuvaara)
• Ohjaustangon odottamaton ja äkillinen liike (leikkuuvaara)
• Sahaketjusta irtoavat osat (leikkuu- / pistovaara)
• Työstettävästä kappaleesta sinkoutuvat osat
• Ihokosketus öljyn kanssa
• Kuulon heikkeneminen, jos työssä ei käytetä tarvittavia kuulonsuojaimia

AKUN TURVAOHJEET

a) Älä pura, avaa tai revi nappiparistoja tai akkua.
b) Älä aiheuta akkuun oikosulkuja. Älä säilytä akkuja sattumanvaraisesti laatikossa tai kaapissa, jossa ne voivat joutua oikosulkuun toistensa tai muiden metalliesineiden kanssa.

Kun akku ei ole käytössä, pidä se kaukana muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat muodostaa yhteyden päätteiden välille. Akkujen päätteiden yhteiset

oikosulut voivat aiheuttaa palovammoja tai tulipalon.

c) Älä altista akkua kuumuudelle tai tulelle. Älä säilytä sitä suorassa auringonvalossa.
d) Älä kohdista akkuun mekaanisia iskuja
e) Jos paristo vuotaa, älä päästä nestettä kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele kosketusalue runsaalla vedellä ja hakeudu lääkärin hoitoon
f) Pidä akku puhtaana ja kuivana.
g) Pyyhi akun päätteet puhtaalla, kuivalla liinalla, jos ne ovat likaantuneet.
h) Akku on ladattava ennen käyttöä. Käytä aina oikeaa laturia ja oikeita latausmenetelmiä.
i) Älä jätä akkua ladattavaksi pitkään, jos sitä ei käytetä.
j) Pitkän varastointiajan jälkeen voi olla välttämätöntä ladata ja purkaa akku useita kertoja maksimaalisen suorituskyvyn saavuttamiseksi.
k) Lataa vain Kress in määrittelemällä laturilla. Älä käytä mitään muuta kuin laitteen toimitukseen
kuuluvaa laturia. Laturi, joka sopii yhteen akkuun voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisessa akussa.
I) Älä käytä mitään akkua, jota ei ole suunniteltu käytettäväksi kyseisessä laitteistossa.
m) Pidä akku lasten ulottumattomissa.
n) Säilytä tuotteen alkuperäiset asiakirjat tulevaa käyttöä varten.
o) Poista akku laitteesta, kun laitetta ei käytetä.
p) Hävitä käytetty akku oikein.
q) Alä sekoita laitteeseen eri valmistuksen, kapasiteetin, koon tai tyypin paristoja.
r) Pidä akku poissa mikroaaltojen ja korkean paineen vaikutusalueelta.

LANGATTOMAN TUOTTEEN KÄYTTÖOPPAAN VAATIMUKSET

a) Tämän laitteen käyttö edellyttää seuraavia kahta ehtoa:

(1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja
(2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.
b) Varoitus: Muutokset tähän laitteeseen, joita vaatimustenmukaisuudesta vastaava taho ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.
c) HUOMAA: Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestintään. Ei kuitenkaan ole mitään takeita siitä, ettei häiriöitä esiinny. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotossa, mikä voidaan todeta kytkemällä laite pois päältä ja päälle, käyttäjää kehotetaan yrittämään korjata häiriöt yhdellä tai useammalla seuraavista toimenpiteistä:

• Suuntaa vastaanottoantenni uudelleen tai siirrä se muualle.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä.
• Kytke laite pistorasiaan, jonka virtapiiri on eri kuin se, johon vastaanotin on kytketty.
• Kysy apua jälleenmyyjältä tai kokeneelta radio-/tv-teknikolta.

TALLENNA NÄMÄ OHJEET

Perusohjeet hakkuu-, karsinta- ja poikkisahaustekniikoista

1. Puun kaataminen

Kun samanaikaisesti kaksi tai useampi henkilö suorittaa hakkuu- ja katkaisutoimintaa, hakkuutoimet olisi erotettava katkaisutoiminnasta vähintään kaksinkertaisella etäisyydellä kaadettavan puun korkeudesta. Puita ei saa kaataa tavalla, joka vaarantaisi ketään, iskisi mihinkään sähkölinjaan tai aiheuttaisi omaisuusvahinkoja. Jos puu koskettaa sähköjohtoa, yritykselle on ilmoitettava asiasta välittömästi.

Moottorisahan käyttäjän tulisi pysyä maaston ylämäessä, koska puu todennäköisesti rullaa tai liukuu alamäkeen kaadettuaan.

Pakotie on suunniteltava ja tyhjennettävä tarpeen mukaan ennen katkaisun aloittamista. Poistumistien tulisi ulottua taaksepäin ja vinosti odotetun putoamislinjan taakse, kuvan 1 mukaisesti.

Ennen kuin kaato aloitetaan, huomio puun luonnollinen nojautuminen, suurempien oksien sijainti ja tuulen suunta, sen arvioimiseksi, mihin suuntaan puu putoaa.

Poista puusta lika, kivet, löysä kuori, naulat, niitit ja vaijerit.

2. Lovisahaus alle

Tee lovi 1/3 puun halkaisijasta kohtisuoraan putoamissuuntaan nähden, kuten kuvassa 1 on esitetty. Tee ensin alempi vaakasuuntainen lovileikkaus (W). Tämä auttaa välttämään joko teräketjun tai terälevyn puristamisen, kun toinen lovi (X) tehdään.

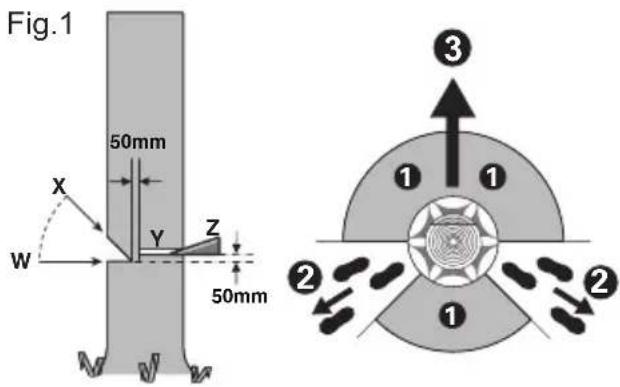

3. Kaatosahaus

Tee kaatosahaus (Y) vähintään 50 mm korkeammalle kuin vaakasuuntainen lovileikkaus kuvan 1 mukaisesti.

Pidä kaatosahaus yhdensuuntaisenavaakasuoran loven kanssa.

Tee kaatosahaus siten, että puuta jää riittävästi saranaksi. Sarana estää puuta kiertymästä ja kaatumasta väärään suuntaan. Älä leikkaa saranan läpi.

Kun kaatosahaus lähestyy saranaa, puun pitäisi alkaa kaatumaan. Jos on mahdollisuus, että puu ei kaadu haluttuun suuntaan tai se voi keinahtaa takaisin ja puristaa sahaketjua, lopeta leikkaaminen ennen kuin kaatosahaus on valmis ja käytä puu-

muovi- tai alumiinikiilaa (Z) kaataaksesi puun haluttua putoamislinjaa pitkin ③).

Kun puu alkaa kaatua, poista moottorisaha sahausurasta, pysäytä moottori, laske moottorisaha alas ja käytä sitten suunniteltua poistumisreittiä (2). Varo putoavia yläoksia ja kiinnitä huomiota askeleisiisi. (Ks. kuva 1.)

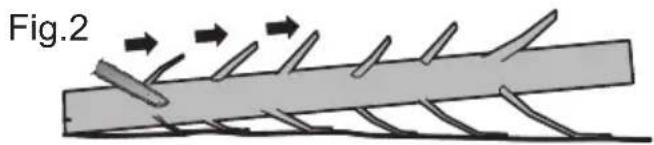

Karsiminen tarkoittaa oksien poistamista kaatuneesta puusta.

Kun karsit, jätä suurimmat alaoksat tukemaan runkoa maasta. Poista pienet oksat yhdellä sahauksella kuvan 2 osoittamalla tavalla. Jännittyneet oksat tulee sahata alhaalta ylöspäin moottorisahan jumiutumisen välttämiseksi.

5. Tukiksi sahaaminen

Tukiksi sahaaminen tarkoittaa puun rungon sahaamista paloiksi. On tärkeää varmistaa, että asentosi on tukeva ja paino jakautuu tasaisesti molemmille jaloille. Jos mahdollista, runko on nostettava ja tuettava oksien, tukkien tai kiilojen avulla. Noudata yksinkertaisia ohjeita, jotta sahaus on helppoa.

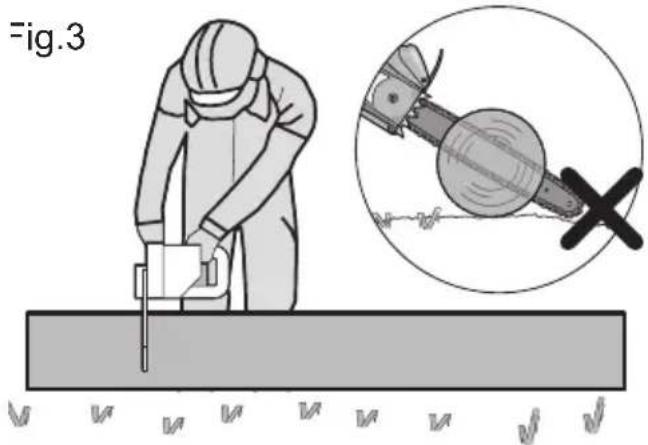

Kun runkoa tuetaan koko pituudeltaan kuvan 3 mukaisesti, sitä sahataan ylhäältä, jotta vältetään koskettamasta maata, koska se vähentää huomattavasti ketjun terävyyttä

=ig.3

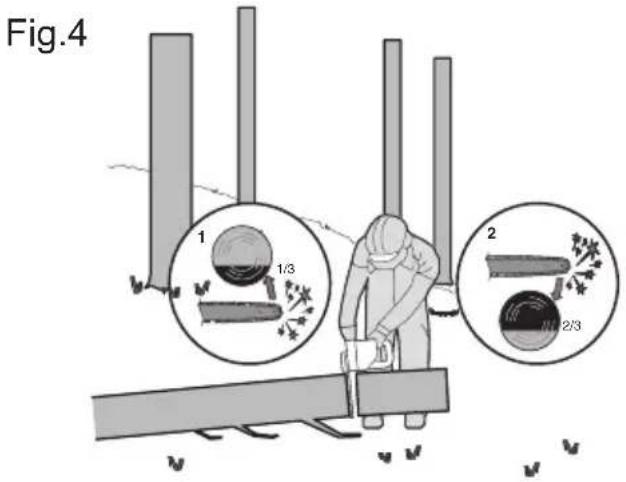

Kun runkoa tuetaan toisesta päästä kuvan 4 mukaisesti, leikkaa 1/3 halkaisijan mitasta alapuolelta (alaleikkaus) (1). Tee sitten viimeistely yläleikkauksella (2) ensimmäisen leikkauksen saavuttamiseksi.

Kun runkoa tuetaan molemmista päistä kuvan 5 mukaisestisahaa halkaisijasta 1/3 ylhäältä (yläleikkaus) (1). Tee sitten leikkaus allesahaamalla(2) alempi 2/3 osa ensimmäisen leikkauksen kohdalle.

Fig.5

1 1/3 2 2/3

Kun sahaat tukkeja rinteessä, seiso aina tukin yläpuolella rinnettä, kuvan 6 osoittamalla tavalla.

Kun sahaat läpi, vapauta sahauspaine sahauksen lopussa, rentouttamatta pitoasi moottorisahan kahvoista. Älä anna ketjun koskettaa maata.

Kun olet suorittanut sahauksen, odota, että sahaketju pysähtyy, ennen kuin liikutat moottorisahaa.

Pysäytä moottori aina ennen siirtymistä puusta toiseen

Fig.6

	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöohjeet.
	VAROITUS
	Käytä kuulosuojaimia
	Käytä silmäsuojaimia
	Käytä pölymaskia
	Käytä moottorisahaa aina kaksin käsin
	Varo moottorisahan takaisinpotkua ja vältä kosketusta tangon kärkeen
	Käytä pääsuojusta
	Käytä suojakäsineitä

ASENNUS & OPERAATIO

HUOM: Lue ohjekirja huolellisesti ennen työkalun käyttöä.

KOKOONPANO

VAROITUS! Älä asenna akkuayksikköä ennen kuin se on täysin koottu. Käytä aina eitä, kun käsittelet ketjua.

KETJUN JA OHJAUSTANGON KOKOAMINEN

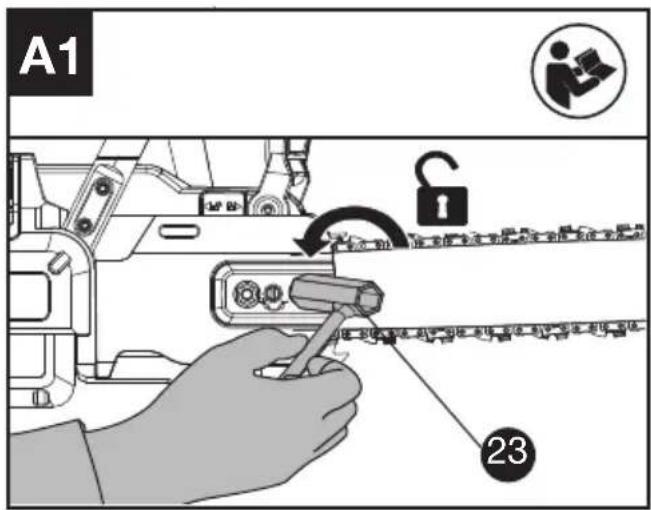

1. Pura kaikki osat huolellisesti. Irrota konesuojus kääntämällä kuusiomuttereita vastapäivään. (Katso kuva A1)

A1 23

1. Aseta moottorisaha kiinteälle ja tasaiselle alustalle.
2. Käytä vain aitoja Kress-ketjuja tai ohjaustankoon suositeltuja ketjuja.
3. Liu'uta ketju terälevyn ympärillä olevaan uraan. Varmista, että ketju on oikeassa kulkusuunnassa vertaamalla sitä ketjukuvakkeeseen tai katsomalla ketjun suuntasymbolia sahan rungossa.
4. Asenna ketju ketjupyörälle siten, että tangon alustan kaksi tangon kiinnitystappia osuvat ohjaustangon aukon avausuraan. Varmista, että ketjun kiristysreikä sopii ketjun kiristystappiin. (Katso kuva A2)

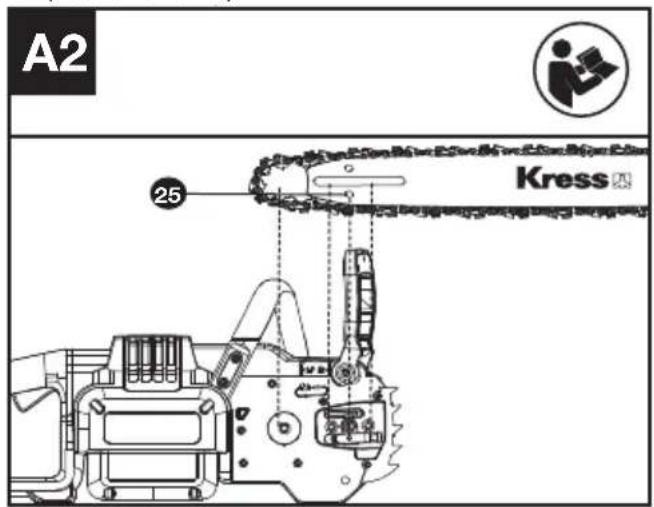

A2 25 Kress

1. Varmista, että kaikki osat ovat kunnolla

paikoillaan, ja pidä ketju ja ohjaustanko tasaisessa asennossa. Varmista, että vetolenkit ovat täysin kiinni ketjupyörässä (ks. kuva A3) ja että ne eivät mene mutkalle kuvan A4 mukaisesti. Jos ketju on mutkalla jostain kohtaa, tartu ketjuun ohjaustangon kohdalta juuri ennen mutkaa ja vedä mutka vapaaksi.

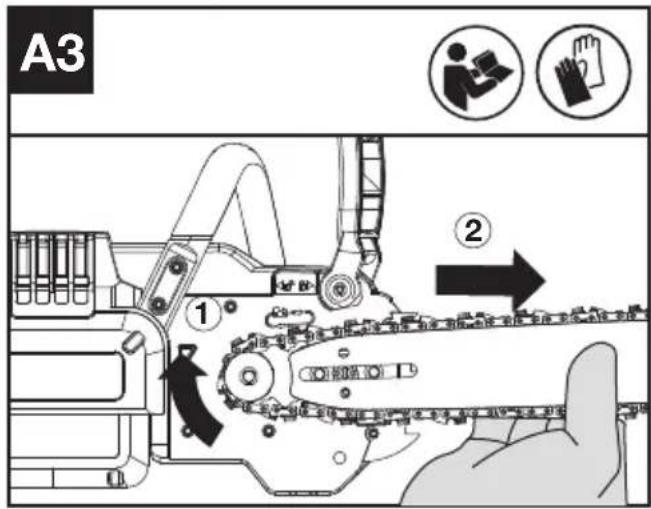

A3 ① ②

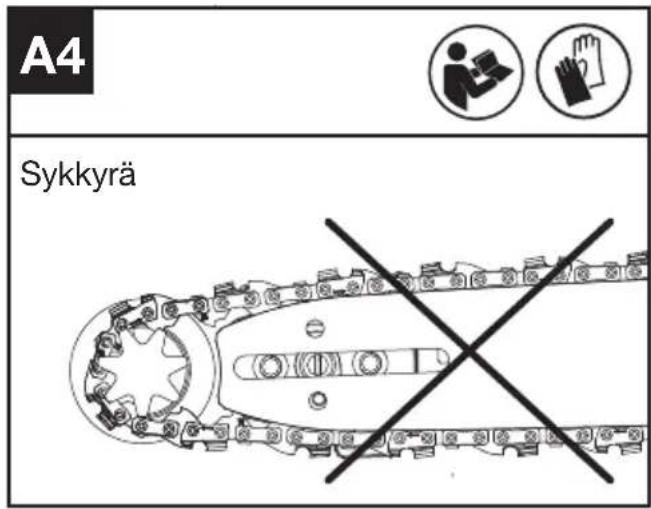

A4 Sykkyrä

HUOMAA: Ketjun tulisi pyöriä vapaasti ja olla vapaa mutkista.

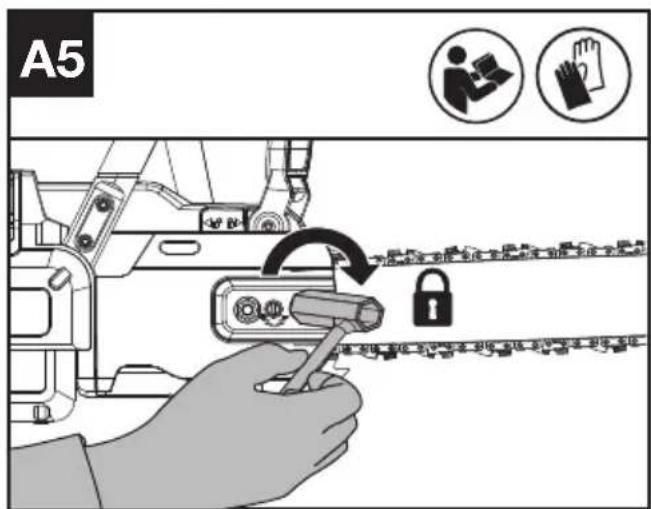

1. Asenna konesuojus paikalleen ja kiristä sitä kääntämällä kuusiomuttereita myötäpäivään, kunnes se on hieman kireällä. (Katso kuva A5)

A5

VAROITUS! Ketju ei ole vielä kiristettynä. Ketjun kiristäminen tapahtuu kohdassa "KETJUN KIRISTYS" kuvatulla tavalla. Ketju on nyt tarkastettava sen varmistamiseksi, että se on kiristetty oikein.

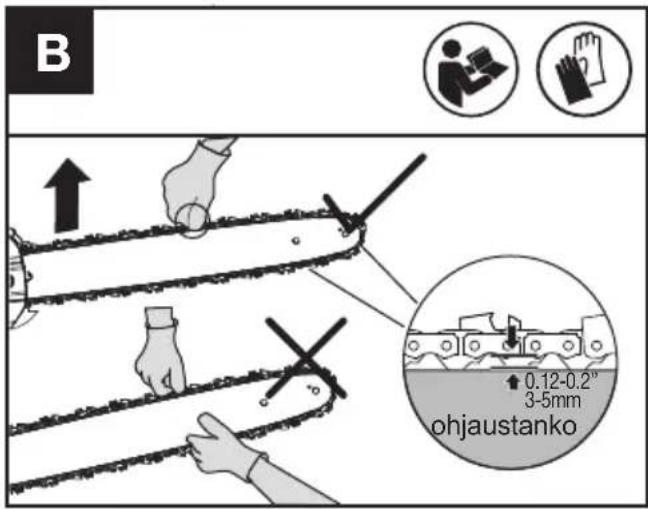

KETJUN KIRISTÄMINEN (Katso kuvat B, C)

B 0.12-0.2° 3-5mm ohjaustanko

C

1. Löysää ohjaustangon suojuksen mutterit jakoavaimella kuvan A1 mukaisesti. Älä kuitenkaan irrota suojusta.
2. Nosta terälevyn ketjusuojus ja käännä kiristysruuvia hylsyavaimella myötäpäivään. Kiristä kiristysruuvia, kunnes ketju on kiristetty oikein ja se voi vielä liikkua vapaasti (katso kuvat B&C).
3. Kiristä kytkinsuojuksen mutterit vääntimellä tiukalle, kuten kuvassa A5 näytetään.
4. Tarkista ketjun kirstysruuvin asettama kireys kahdesti. Oikea ketjun kireys on saavutettu, kun ketjua voidaan nostaa noin puolet vetonivelen syvyydestä keskellä olevasta ohjaustangosta. Tämä tulisi tehdä yhdellä kädellä ketjua nostaen koneen painoa vastaan.

HUOMAA: Ketju venyy sahatessa ja menettää oikean kireyden. Kun ketju löystyy, ruuvaa kuusiomutterit kokonaan auki tai käännä kuusiomuttereita kolme täyttä kierrosta vastapäivään. Kiristä ketju sitten uudelleen ja kiristä kuusiomuttereita ketjun jännityksen säätämiseksi toistamalla yllä olevia vaiheita 1–4.

VAROITUS:

• Akkuyksikön irrottaminen ennen sahan ketjun kireyden säätämistä.
• Ketjun leikkuureunat ovat teräviä. Käytä suojakäsineitä käsitellessäsi ketjua.
• Säilytä aina ketjun kireys oikeana. Löysä ketju lisää takapotkun riskiä. Löysä ketju voi hypätä pois ohjaustangon urasta. Tämä voi vahingoittaa käyttäjää ja ketjua. Löysä ketju aiheuttaa ketjun, ohjaustangon ja hammaspyörän nopean kulumisen.

HUOMAA: Ketju on oikein kiristettynä, kun se voidaan nostaa pois ohjaustangosta ja vetonivel on ohjaustangon kiskon sisällä.

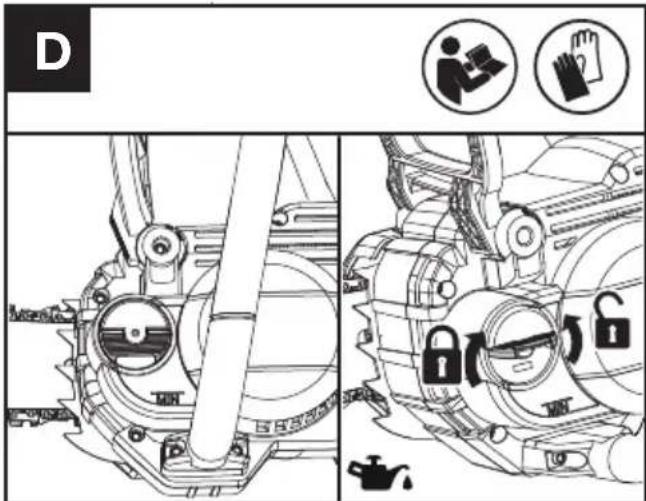

VOITELU (Katso kuvat. D)

D

TÄRKEÄÄ: Moottorisahassa ei ole öljyä. Se on ehdottomasti täytettävä öljyllä ennen käyttöä.

Älä koskaan käytä moottorisahaa ilman tanko- ja ketjuöljyä äläkä anna säiliön tyhjentyä, sillä tämä johtaa tuotteen laajoihin vaurioihin. HUOMAA: Ketjun käyttöikä ja leikkauskapasiteetti riippuvat optimaalisesta voitelusta. Siksi ketju öljyyntyy automaattisesti käytön aikana.

ÖLJYSÄILIÖN TÄYTTÄMINEN:

VAROITUS: Akkuyksikön irrottaminen ennen öljysäiliön täyttämistä.

1. Aseta moottorisaha sopivalle alustalle niin, että öljyn täyttöaukon korkki osoittaa ylöspäin.
2. Puhdista öljyn täyttöaukon korkin ympäristö liinalla ja avaa korkki kiertämällä sitä vastapäivään.
3. Lisää tanko- ja ketjuöljyä, kunnes säiliö on täynnä.
4. Vältä lian tai roskien pääsy öljysäiliöön, asenna öljyn täyttöaukon korkki takaisin paikalleen ja kiristä kiertämällä myötäpäivään, kunnes se on kiristetty tiukasti käsivoimalla.

On tärkeää käyttää tanko- ja

ketjuvoiteluainetta (ei autoöljyä), joka on

suunniteltu toimimaan laajalla lämpötila-alueella ilman laimennusta. Voiteluainetta löytyy paikasta, josta ostit tämän sahan, tai paikallisesta rautakaupasta. Älä käytä likaisia, käytettyjä EN 13 tai muuten saastuneita öljyjä. Tanko tai ketju voivat vaurioitua. Hyväksymättömän öljyn käyttö mitätöi takuun.

Älä nielaise minkäänlaista tankoöljyä. Jos ainetta on nielty, soita välittömästi lääkärille. Säilytettävä lasten ulottumattomissa. Säilytä kaukana lämmöstä tai avotulesta.

AUTOMAATTISEN VOITELIJAN TARKASTUS

Automaattisen voitelijan moitteeton toiminta voidaan tarkistaa käyttämällä moottorisahaa ja osoittamalla ohjaustangon kärkeä kohti maassa olevaa pahvia tai paperia. Jos pahviin muodostuu kasvava öljykuvio, automaattinen voitelija toimii tavallisesti. Jos öljykuviota ei ole täydestä öljysäiliöstä huolimatta, ota yhteyttä asiakaspalveluun tai Kressin valtuuttamaan huoltoliikkeeseen.

HUOMAA: Pumpun käynnistyminen kestää pitkään (yli 1 minuutin), kun se on uusi tai kun sahaa ei ole käytetty pitkään aikaan.

HUOMIO: Älä koske maahan ketjulla.

Varmista 15 cm:n turvaväli.

TESTAAMINEN ENNEN KÄYTTÖÄ MOOTTORISAHA JA AKKU

Hallintalaitteiden tarkistaminen Kaasun lukituspainike ja kaasuliipaisin

1. Irrota akku.
2. Yritä painaa kaasuliipaisinta. Jos kaasuliipaisinta voidaan painaa, kaasun lukituspainike on viallinen. Lopeta moottorisahan käyttö ja ota yhteys huoltoliikkeeseen.
3. Pidä kaasun lukituspainiketta alhaalla ja paina sitä ensin ja paina sitten kaasuliipaisinta.
4. Vapauta kaasuliipaisin ja kaasun lukituspainike. Jos kaasuliipaisin tai kaasun lukituspainike on juuttunut jumiin eikä se voi palautua alkuperäiseen asentoonsa. Lopeta moottorisahan käyttö ja ota yhteys huoltoliikkeeseen.

KÄYTTÖ

ENNEN AKKUTYÖKALUN KÄYTTÖÄ

VAROITUS! Laturi ja akku on suunniteltu toimimaan yhdessä, joten älä yritä käyttää muita laitteita. Älä koskaan työnnä tai päästä metalliesineitä laturin tai akkuyksikön liitäntöihin, koska seurauksena on sähkövika ja vaaratilanteita.

HUOMAA: Akkuyksikkö on LATAAMATON, ja se on ladattava kerran ennen käyttöä. Mukana toimitettu akkulaturi on sovitettu koneeseen asennettuun Li-ion -akkuun. Älä käytä toista akkulaturia.

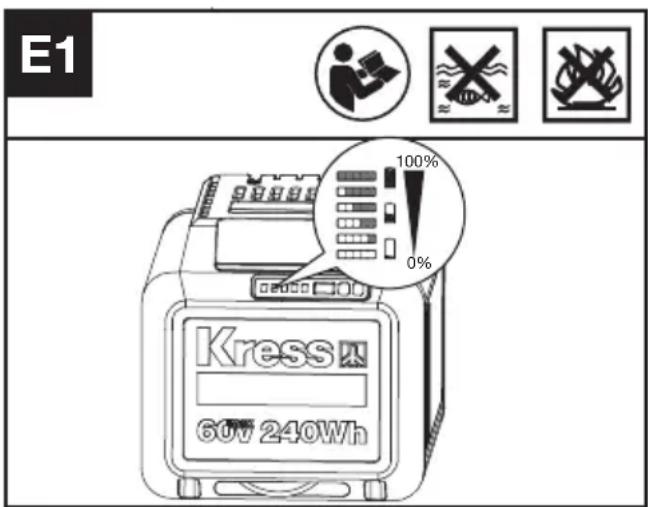

AKUN LATAUSTILAN TARKISTAMINEN (ks. kuva E1)

E1 Kress 60V 240Wh 100% 0%

Tarkista akun kapasiteetti painamalla akun päällä olevaa virran testauspainiketta ennen käytön aloittamista tai käytön jälkeen.

Havainto LED-valo Akun tila
Viisi vihreää valoa ovat syttyneet.		80% ≤ Tehotaso ≤ 100%
Neljä vihreää valoa ovat syttyneet.		60% ≤ Tehotaso < 80%
Kolme vihreää valoa ovat syttyneet.		40% ≤ Tehotaso < 60%
Kaksi vihreää valoa ovat syttyneet.		20% ≤ Tehotaso < 40%
Yksi vihreä valo on syttynyt.		10% ≤ Tehotaso < 20%
Yksi vihreä valo vilkkuu.		0% ≤ Tehotaso < 10%

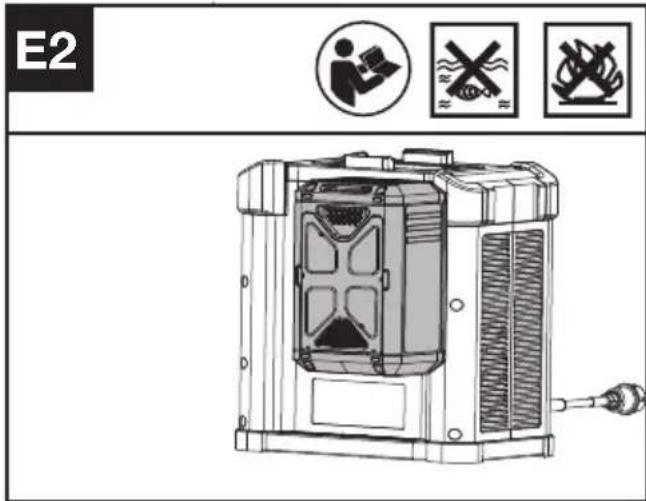

AKKUYKSIKÖN LATAAMINEN (ks. kuva E2)

Li-ion-akku on suojattu syväpurkautumiselta. Kun akku on tyhjä, kone kytkeytyy pois päältä suojapiirin avulla. Jokainen akku on ladattava täyteen ennen ensimmäistä käyttökertaa.

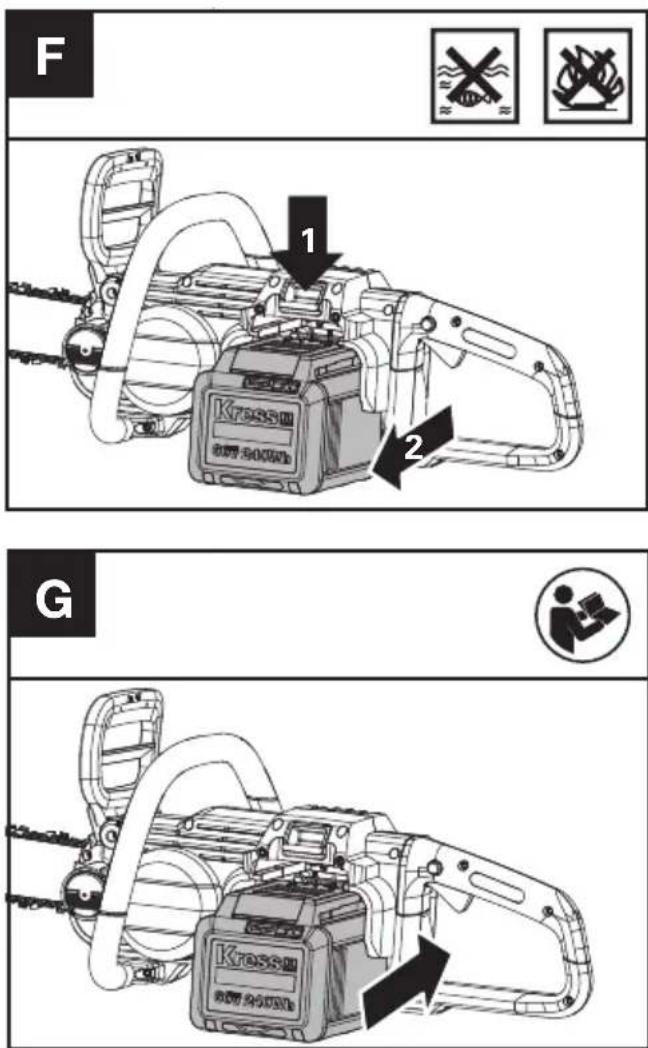

AKKUYKSIKÖN POISTAMINEN TAI ASENTAMINEN (KATSO KUVAT F, G)

F 1 2 G

Poista akkuyksikkö työkalusta painamalla akun vapautuspainiketta. Aseta akkuyksikkö latauksen

jälkeen työkalun akkuporttiin. Yksinkertainen työntäminen ja kevyt painaminen riittää, kunnes naksahdus kuuluu. Tarkista, onko akku täysin kiinni. HUOMAA: Kun irrotat akkuyksikköä, pidä siitä tukevasti kiinni, jotta se ei putoa ja vältät loukkaantumisen.

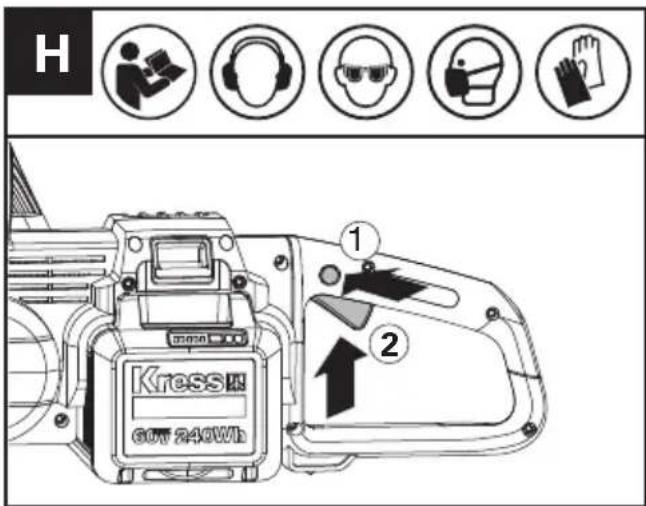

KYTKEMINEN PÄÄLLE JA POIS PÄÄLTÄ (KATSO KUVA H)

H Kressi OUT 240Wt ① ②

HUOMIO: Tarkista akkuyksiköt ennen akkutyökalun käyttöä. Käytä vain lisävarusteissa lueteltua akkuyksikköä.

Kytke työkalu päälle painamalla kaasun lukituspainiketta, paina sitten kaasuliipaisinta kokonaan ja pidä se tässä asennossa. Kaasun lukituspainike voidaan nyt vapauttaa. Jos saha ei toimi, katso alla olevat KETJUJARRUVIPUUN liittyvät tiedot. Kytke laite pois päältä vapauttamalla kaasuliipaisin.

HUOMAA: Ketjujarru on kytkettävä pois päältä, jotta saha voidaan kytkeä päälle.

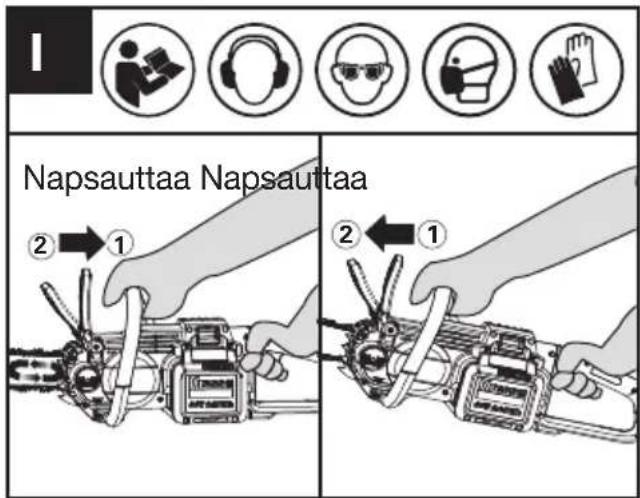

KETJUJARRUVIPU (ks. kuva I)

Napsauttaa Napsauttaa

Ketjujarruvipu on turvamekanismi, joka aktivoituu etukäsisuojan kautta, kun takaisinpotku tapahtuu. Ketju pysähtyy välittömästi.

Seuraava toimintatarkastus on suoritettava säännöllisin väliajoin. Vedä etukäsisuojusta käyttäjää kohti (asento ^1 ) ketjujarrun poistamiseksi käytöstä.

Aktivoi ketjujarru työntämällä etukäsisuojusta eteenpäin (asento②)*.

HUOMAA:

1. Jos saha ei käynnisty, vaikka se on koottu oikein ja toimii täysin ladatuilla akuilla, on tarkistettava, että ketjujarruvipu on oikeassa asennossa (asento①).
2. *Kun ketjujarru aktivoituu, sahan ketjun pitäisi pysähtyä välittömästi. Jos sahan ketju ei pysähdy tai hidastu, lopeta moottorisahan käyttö ja ota yhteys huoltoliikkeeseen.

SAHAAMINEN

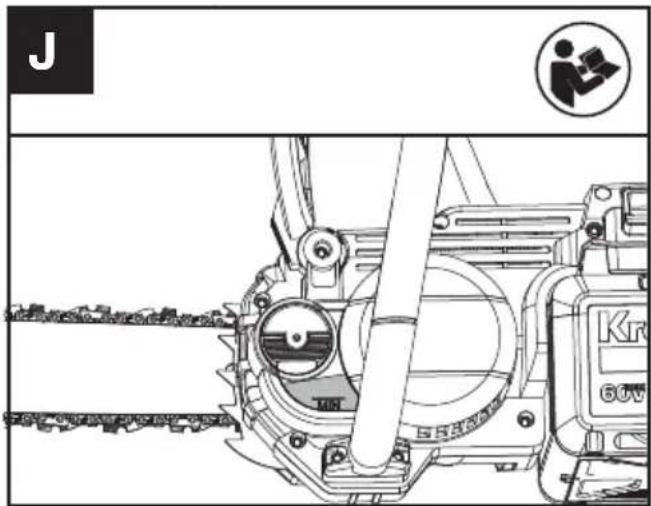

TÄRKEÄÄ: Onko öljysäiliö täynnä? Tarkista öljytason ikkuna ennen käynnistämistä ja säännöllisesti käytön aikana (katso kuvat J). Täytä öljyllä, kun öljytaso on alhainen. Täysi öljysäiliö riittää noin 12 minuutin sahaukseen sahauksen voimakkuudesta ja pysähdyksistä riippuen. Tarkista hiljattain vaihdetun ketjun kireys noin 10 minuutin välein käytön aikana.

(1) Akkuyksikön asentaminen laitteeseen.
(2) Varmista, että leikattava tukin osa ei makaa maassa. Jos leikattava tukki makaa maassa, älä leikkaa siitä kokonaan läpi ja anna ketjun koskettaa maata. Aseta tukki uudelleen paikalleen lopullista erotteluleikkausta varten.

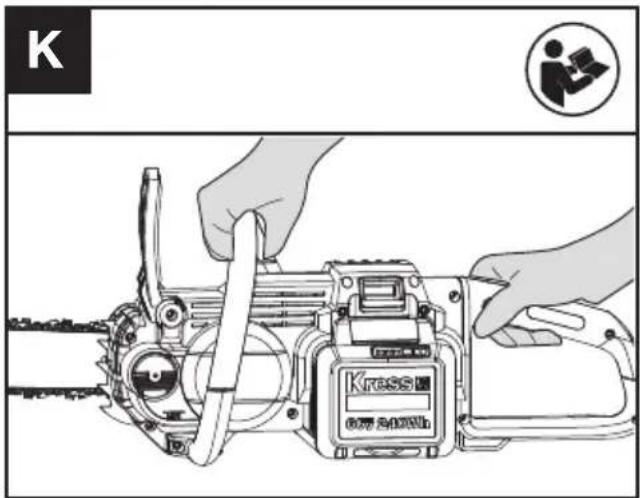

(3) Käytä molempia käsiä sahan pitelemiseen. Käytä aina vasenta kättä etukahvassa ja oikeaa kättä takakahvassa. Käytä tiukkaa otetta. Peukaloiden ja sormien on kietouduttava sahan kahvojen ympärille. (Katso kuva K)

K Kress 600kW

(4) Varmista, että asentosi on tukeva. Pidä jalkoja hartian leveydellä. Jaa painosi tasaisesti molemmille jaloille.
(5) Kun olet valmis sahaamaan, paina kaasun lukituspainike kokonaan sisään oikealla peukalolla ja purista liipaisinta. Tämä kytkee sahan päälle. Liipaisimen vapauttaminen sammuttaa sahan. Varmista ennen sahausta, että saha on täydellä nopeudella.
(6) Kun aloitat sahauksen, aseta juokseva ketju hitaasti puuta vasten. Puun tulisi olla mahdollisimman lähellä sahan runkoa. Pidä saha tiukasti paikallaan, jottei saha kimpoa tai luista (sivuttain).
(7) Ohjaa sahaa kevyellä paineella vasemmalla käsivarrellasi äläkä aseta sahalle liiallista voimaa, vaan anna sahan tehdä työnsä. Moottori ylikuormittuu ja voi palaa. Se tekee työn paremmin ja turvallisemmin nopeudella, johon se on tarkoitettu.
(8) Irrota saha leikkauksesta sen ollessa käynnissä täydellä nopeudella. Pysäytä saha vapauttamalla kaasuliipaisin. Varmista, että ketju on pysähtynyt, ennen kuin lasket sahan alas.
(9) Jatka harjoittelua hukkatukeilla turvallisella työskentelyalueella, kunnes olosi on varma, käyttämällä sujuvaa liikettä ja vakaata sahausnopeutta.

TAKAPOTKUN TURVALAITTEET TÄSSÄ SAHASSA

Tässä sahassa on matalan takapotkun ketju ja takapotkua alentava ohjaustanko. Molemmat vähentävät takapotkun mahdollisuutta. Tämän sahan kanssa voi kuitenkin tapahtua takapotku.

Seuraavat vaiheet vähentävät takapotkun riskiä.

• Käytä molempia käsiä sahaan tarttumiseen sahan käydessä. Käytä tiukkaa otetta. Peukaloiden ja sormien on kietouduttava sahan kahvojen ympärille.
• Pidä kaikki turvavälineet paikoillaan sahassa. Varmista, että ne toimivat oikein.
• Älä kurota tai leikkaa olkapäiden korkeuden yläpuolelle.

• Pidä vakaa asento ja tasapaino koko ajan.

• Seiso hieman sahan vasemmalla puolella. Tämä estää kehoasi olemasta suorassa linjassa ketjun kanssa.

• Älä anna ohjaustangon kärjen koskettaa mitään, kun ketju liikkuu.
• Älä koskaan yritä leikata kahta tukkia samanaikaisesti. Leikkaa vain yksi tukki kerrallaan.
• Älä hautaa terälevyn kärkeä tai yritä upottaa sitä puuhun (poraus puuhun terälevyn kärjellä). Tämäntyppinen sahaaminen on tarkoitettu vain asianmukaisesti koulutetuille ammattilaisille.
• Varo puun vääntymistä tai muita voimia, jotka voivat puristaa ketjua.
• Ole erittäin varovainen, kun palaat aiempaan leikkaukseen.
• Käytä vain tämän moottorisahan mukana toimitettua matalan takapotkun ketjua ja ohjaustankoa tai suositeltuja vaihto-osia.
• Älä koskaan käytä tylsää tai löysää ketjua. Pidä ketju terävänä asianmukaisella jännityksellä.

SAHAN TURVALLINEN KÄYTTÖ

1. Käytä moottorisahaa vain tukevalla asennolla.

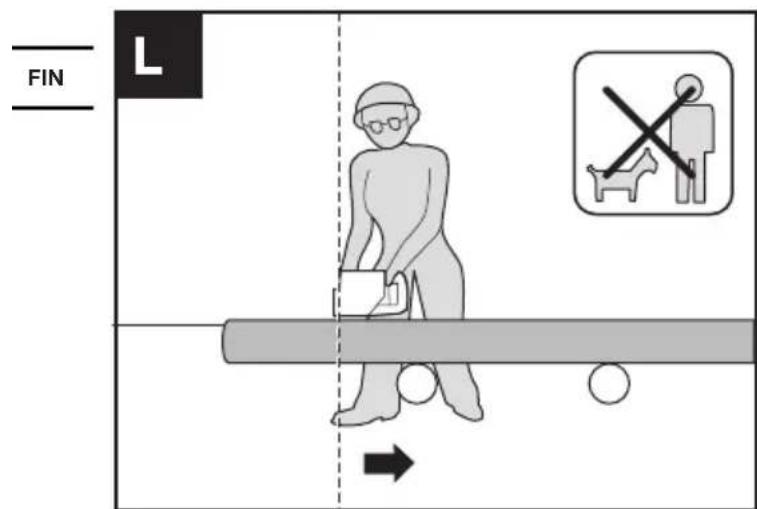

2. Pidä moottorisahaa kehon oikealla puolella (katso kuva. L).

FIN L →

1. Ketjun on oltava täydessä vauhdissa, ennen kuin se koskettaa puuta.
2. Käytä puskuripiikkejä sahan kiinnittämiseksi puuhun, kun aloitat sahaamisen.
3. Käytä tarvittaessa puskuripiikkejä vipupisteenä leikkaamisen aikana. (Katso kuva M)

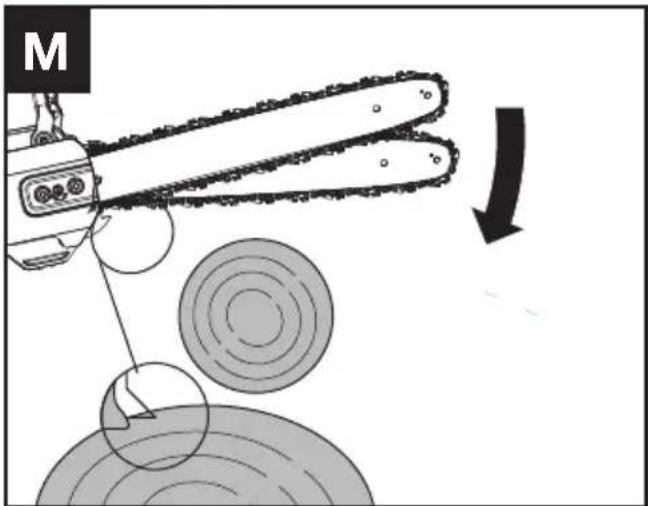

M

1. Älä käytä moottorisahaa käsivarret täysin suorina, älä yritä sahata vaikeasti saavutettavaa aluetta tai seiso tikkailla sahauksen aikana (katso kuva. N)

N

Älä koskaan käytä moottorisahaa olkapään korkeuden yläpuolella.

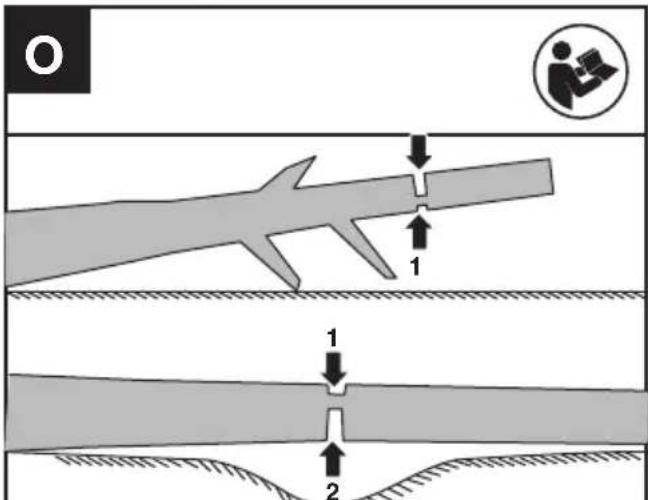

PUUN LEIKKAAMINEN JÄNNITYKSEN ALAISENA (ks. kuva. O)

VAROITUS: Kun sahaat jännittynyttä oksaa, ole erittäin varovainen. Pidä silmällä puun takaisin ponnahtamista. Kun puun kireys vapautuu, oksa voi ponnahtaa takaisin ja osua

käyttäjään aiheuttaen vakavia vammoja tai kuoleman.

Kun sahaat tukkeja, jotka on tuettu molemmista päistä, aloita sahaaminen ylhäältä (1) noin 1/3 tukin halkaisijasta (yläsahaus) ja viimeistele sahaus (2) alhaalta, jotta vältät moottorisahan maakosketuksen. Kun sahaat tukkeja, jotka on tuettu vain toisesta päästä, aloita sahaaminen alhaalta (1) noin 1/3 tukin halkaisijasta (alasahaus) ja viimeistele sahaus (2) ylhäältä, jotta vältät moottorisahan jumiutumisen tai tukin halkaisemisen.

Kun leikataan lyhyitä pätkiä (esim. polttopuuta), ei yleensä ole tarpeen tehdä alasahausta, kun tukki on tuettu toisesta päästä.

Suositeltava käyttöympäristön lämpötila-alue akun tyhjennystä varten on -20°C\~45°C (-4 °F\~113 °F). Latausjärjestelmälle suositeltu käyttöympäristön lämpötila-alue latauksen aikana on -5°C\~45°C(23 °F\~113 °F).

MUISTUTUS KÄYTÖSTÄ MATALASSA LÄMPÖTILASSA:

Optimaalisen suorituskyvyn takaamiseksi ja akkujärjestelmän pitkän käyttöiän ylläpitämiseksi varmista, että akku on tavallisessa huoneenlämpötilassa ennen kuin aloitat työt kylmissä olosuhteissa

KULJETUS

Moottorisahan kuljettaminen

1. Sammuta moottorisaha ja irrota akku.
2. Kun kuljetat moottorisahaa käsin, pidä kiinni moottorisahan etukahvasta varmistaaksesi, että kone on samansuuntainen maanpinnan kanssa.
3. Kun moottorisahaa kuljetetaan ajoneuvossa, kiinnitä saha paikalleen liikkumisen ja vaurioiden estämiseksi.

Akun kuljettaminen

1. Varmista, että akku on turvallisessa kunnossa.
2. Käytä akkua kuljetettaessa ei-johtavaa pakkausta.
3. Sisältyviin Li-lon-akkuihin sovelletaan vaarallisia aineita koskevan lainsäädännön vaatimuksia. Kuljeta akkuja vain, jos akkukotelo on vahingoittumaton. Pakkaa akut niin, että ne eivät pääse liikkumaan pakkauksessa.

SAHAN HUOLTOTOIMENPITEET

Noudata tämän käyttöohjeen huolto-ohjeita. Sahan ja ketjun puhdistus ja ohjaustangon huolto voi vähentää takapotkun mahdollisuutta.

Tarkasta ja huolla saha jokaisen käyttökerran jälkeen. Tämä pidentää sahan käyttöikää. Kun kone ja akku ovat kastuneet sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista.

HUOMAA: Asianmukaisesta teroituksesta huolimatta takapotkun riski voi kasvaa jokaisen teroituksen

myötä.

HUOLTOTOIMENPITEET JA SAHAN SÄILYTYS

1. Irrota akkuyksikkö

• Kun sitä ei käytetä
• Ennen kuin liikut paikasta toiseen
• Ennen huoltoa
• Ennen lisävarusteiden tai lisälaitteiden, kuten sahaketjun ja ketjusuojan vaihtamista

2. Tarkasta moottorisaha ennen jokaista käyttökertaa ja sen jälkeen.

Tarkista huolellisesti, onko suojus tai muu osa vaurioitunut. Tarkista, ettei käyttäjän turvallisuuteen tai sahan toimintaan mahdollisesti vaikuttavia vaurioita ole. Tarkista liikkuvien osien kohdistus tai kiinnitys. Tarkista rikkoutuneet tai vaurioituneet osat. Älä käytä moottorisahaa, jos vauriot vaikuttavat turvallisuuteen tai käyttöön. Korjaa vauriot valtuutetussa huoltokeskuksessa.

3. Huolla moottorisahaa huolellisesti.

• Pidä ketju terävänä, puhtaana ja voideltuna paremman ja turvallisemman suorituskyvyn saavuttamiseksi.
• Noudata tässä oppaassa esitettyjä ohjeita ketjun teroittamiseksi.
• Pidä kahvat kuivina, puhtaina ja vapaina öljystä ja rasvasta.
• Pidä kaikki ruuvit ja mutterit tiukasti kiristettyinä.

4. Käytä huollossa vain identtisiä varaosia.

5. Kun moottorisahaa ei käytetä, säilytä

• korkeassa tai lukitussa paikassa, lasten ulottumattomissa
• kuivassa paikassa
• siten, että suojakotelo on paikallaan

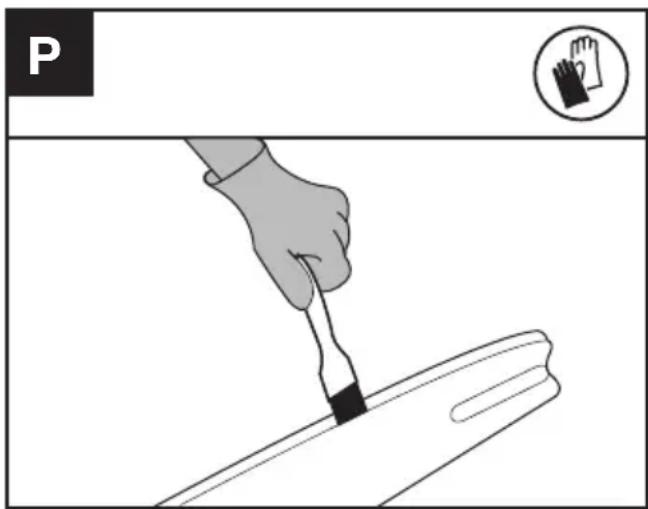

OHJAUSTANGON HUOLTO

Ohjaustangon käyttöiän maksimoimiseksi suositellaan seuraavanlaista huoltoa.

Ketjua kuljettavat levykiskot on puhdistettava ennen työkalun säilytystä tai jos tanko tai ketju näyttää likaiselta.

Kiskot on puhdistettava aina, kun ketju irrotetaan

TERÄKISKOJEN PUHDISTAMINEN:

1. Irrota konesuojus ja tanko sekä ketju. (katso kohdasta KOKOONPANO)
2. Poista roskat harjalla, ruuvimeisselillä tai vastaavalla työkalulla. (Katso kuva P)
3. Varmista, että puhdistat öljykanavat huolellisesti.

OLOSUHTEET, JOTKA EDELLYTTÄVÄT KETJUN JA OHJAUSTANGON HUOLTOA:

• Saha leikkaa yksipuolisesti tai kulmassa.
• Sahaa on pakotettava leikkauksen läpi.
• Riittämätön öljynvirtaus tangolle ja ketjulle.

Tarkista ohjaustangon kunto aina, kun ketjua teroitetaan. Kulunut ohjaustanko vahingoittaa ketjua ja vaikeuttaa sahaamista.

Jokaisen käyttökerran jälkeen irrota akkuyksikkö moottorisahasta, puhdista sahanpurut ohjaustangosta ja hammaspyörän aukosta.

Kun kiskon yläreuna on epätasainen, käytä litteää viilaa suorakulmaisten reunojen palauttamiseksi poistamalla mahdolliset purseet kiskon sivusta tai yläreunasta.

Viilaa kiskon reunat ja sivut suorakulmion muotoisiksi

Kulunut ura Oikea ura

Vaihda ohjau on kulunut, ohjau tai haljennut tai kun kiskot kuumenevat tai ovat tylsyneet ilmenee. Jos vaihto on tarpeen, käytä vain varaosaluettelossa sahalle määritettyä ohjaustankoa.

TANGON JA KETJUN VAIHTAMINEN

Vaihda ketju, kun leikkurit ovat liian kuluneita teroitettaviksi tai kun ketju ei enää toimi. Käytä vain tässä oppaassa mainittua vaihtoketjua.

Tarkasta ohjaustanko ennen ketjun teroitusta. Kulunut tai vaurioitunut ohjaustanko ei ole turvallinen. Kulunut tai vaurioitunut ohjaustanko vaurioittaa ketjua. Se myös vaikeuttaa sahaamista.

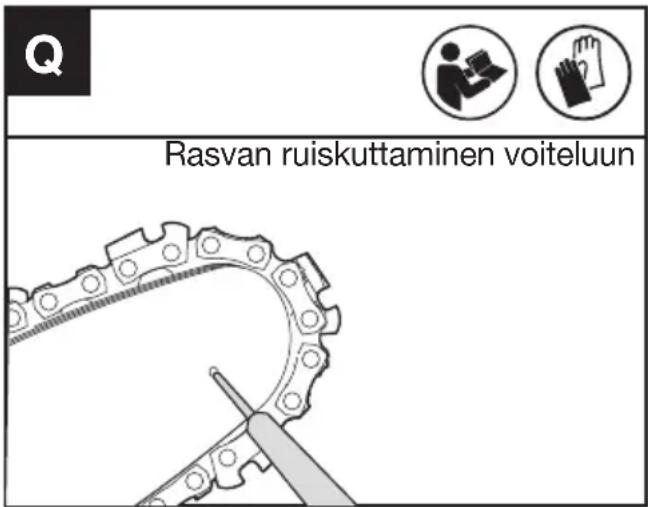

VOITELE HAMMASPYÖRÄ

VAROITUS: Käytä kestäviä käsineitä, kun suoritat tämän työkalun huoltoa. Irrota akkuyksikkö moottorisahasta ennen tämän un huoltoa.

HUOMAA: Ketjua tai ohjaustankoa ei tarvitse irrottaa, kun voitelet ohjaustangon hammaspyörää.

1. Puhdista tanko ja hammaspyörä
2. Työnnä suuttimen kärki rasvapistoolilla voidellessa voitelureikään ja ruiskuta rasvaa, kunnes se näkyy hammaspyörän ulkoreunalla. (Katso kuva Q)

Q Rasvan ruiskuttaminen voiteluun

1. Pyöritä hammaspyörää vetämällä ketjua käsin, kunnes hammaspyörän rasvaton puoli on rasvareiän kohdalla. Toista voitelu.

SAHAKETJUN TEROITTAMINEN

VAROITUS: Irrota akkuyksikkö ennen teroittamista. Vakava loukkaantuminen tai kuolema voi aiheutua sähköiskusta tai

kehon kosketuksesta liikkuvaan ketjuun. Ketjun leikkuureunat ovat teräviä. Käytä suojakäsineitä käsitellessäsi ketjua.

Pidä ketju terävänä. Sahasi leikkaa nopeammin ja turvallisemmin. Tylsä ketju aiheuttaa tarpeetonta kulumista hammaspyörälle, ohjaustangolle, ketjulle ja moottorille. Jos sinun on painettava ketjua puuhun ja sahaus luo vain sahanpurua, jossa on vähän suuria lastuja, ketju on tylsä.

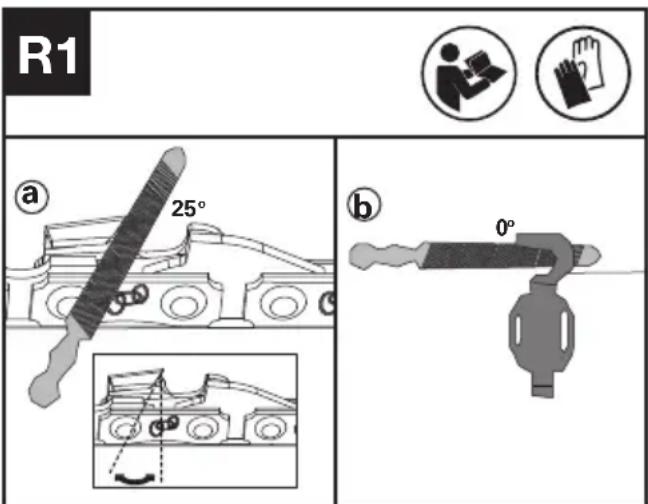

1. Huomioi seuraavat vaiheet ennen teroitusta: (ks. kuva. R1)

Leikkureiden teroittaminen

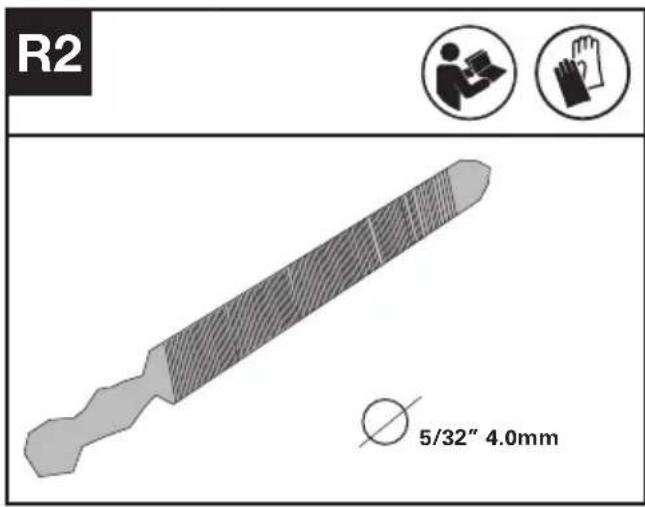

1. Käytä pyöröviillaa leikkuuterien teroittamiseksi. (Katso kuva R2.) Huomaa: Kiristä terälevy napakasti ruuvipenkkiin ennen ketjun teroitusta. Varmista, että ketju ei ole "puristuksissa" vaan voi liikkua vapaasti terälevyllä. Tarkista, että ketju on kiristetty oikein. (Katso osa "Ketjun kiristys").

1. Teroita leikkuuterät viilalla leikkuuhampaiden sisäpuolelta ketjun ulkopuolta kohti. (Katso kuva R3.)

R3

1. Viilaa kaikki leikkuuterät terälevyn yhdeltä puolelta.

2. Käännä moottorisaha ympäri ja viilaa kaikki leikkuuterät toiselta puolelta.

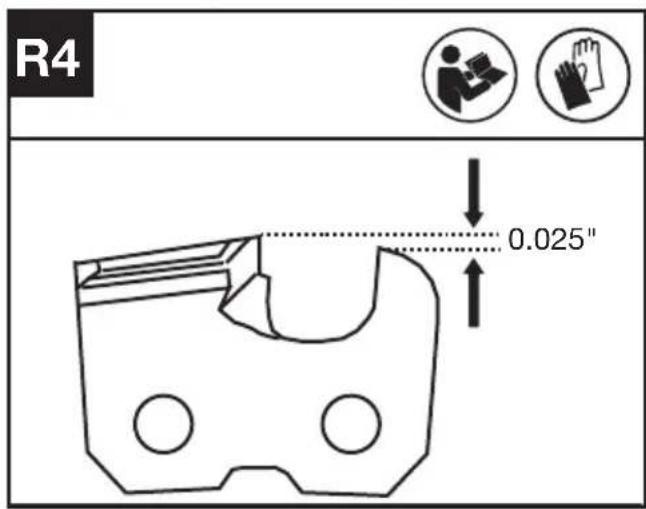

3. Varmista, että kaikkien leikkuuhampaiden pituus on sama. Viilaa tehokkuuden, turvallisuuden ja sujuvan sahauksen varmistamiseksi syvyyssäätöhampaan korkeudeksi 0,65 mm. Varmista, että syvyyssäätöhampaan etureuna pyöristetään. (Katso kuva R4.)

On suositeltavaa, että moottorisahaa ei käytetä akkuvaljaiden kanssa oman turvallisuutesi vuoksi.

PUHDISTUS

1. Sammuta moottorisaha ja irrota akku.
2. Älä käytä aggressiivisia pesuaineita tai liuottimia. Puhdista kone käytön jälkeen kostealla liinalla, joka on kastettu mietoon pesuaineeseen.
3. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä sekä kuivalla harjalla tai liinalla.
4. Älä suihkuta vettä moottorin tai sähkökomponenttien päälle.
5. Älä käytä painepesuria koneen puhdistamiseen.

VARASTOINTI

1. Irrota akkuyksikkö moottorisahasta ennen varastointia.
2. Säilytä moottorisaha ja akku kuivassa sekä turvallisessa paikassa, johon lapset ja muut asiattomat henkilöt eivät pääse käsiksi. Poista leikkuulaite, jos sitä ei käytetä pitkään aikaan.
3. Säilytä akkua vain 5 °C:n ja 25 °C:n välisellä lämpötila-alueella. Älä esimerkiksi jätä akkua autoon kesäaikaan.
4. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty.

VIANMÄÄRITYSTAULUKKO

Seuraavassa taulukossa esitetään tarkistukset ja toimenpiteet, jotka voit suorittaa, jos kone ei toimi oikein. Jos ongelma ei selviä tai korjaannu näiden avulla, ota yhteys huoltoliikkeeseen.

VAROITUS: KYTKE VIRTA POIS PÄÄLTÄ JA IRROTA PISTOKE VIRTALÄHTEESTÄ ENNEN VIAN TUTKIMISTA.

Ongelma Mahdollinen syy KORJAUS
Moottorisaha ei toimi. Akun	lataustaso on alhainen.Ketjujarru ei ole oikeassa asennossa	Lataa molemmat akkuyksiköt.Tarkista, onko ketjujarru asennossa1.Katso lisätietoja kohdasta KETJUJARRUT.
Moottorisaha toimii ajoittain.	Kohdistat liikaa painetta sahauksen aikana.Sahaa ei käytetä täydellä nopeudella.YlikuumeneminenHeikko kytkentä.Sisäinen johdotus on viallinen.Kaasuliipaisin on viallinen.	Kohdista vähemmän voimaa sahauksen aikana.Aseta kone viileään, tuuletettuun paikkaan sen jäähdyttämiseksi.Ota yhteyttä huoltoedustajaan.Ota yhteyttä huoltoedustajaan.Ota yhteyttä huoltoedustajaan.
Kuiva ketju. Ei öljyä säiliössä.	Refill oil.	Clean oil passage outlet.
Takapotkujarru/ alasajojarru	Jarru ei pysäytä ketjua. Ota yhteyttä huoltoedustajaan.
Ketju-/terälevy ylikuumenee.	Ei öljyä säiliössä.Öljyn kulku on tukossa.Ketju on ylikiristetty.Tylsä ketju.	Täytä öljysäiliö.Puhdista öljyn ulostuloaukko.Säädä ketjun kireyttä.Teroita ketju tai vaihda se.
Moottorisaha repii, tärisee, ei sahaa kunnolla.	Tylsä ketju.Ketju on kulunut.Ketjun hampaat ovat väärään suuntaan.Ketjun kireys on liian löysä.	Teroita ketju tai vaihda se.Vaihda ketju.Asenna ketju uudelleen oikeaan suuntaan.Säädä ketjun kireyttä.

AKKU

Ongelmat Mahdollis	set syyt Korjaavat toimenpiteet
LED-virhevalo palaa Akku on	tyhjä Lataa akku. Jos akku ei lataudu, ota yhteys huoltoedustajaan.
	Lämpötilaongelma. Käytä akkua	ympäristössä, jossa lämpötila -20 °C – 45 °C (-4 °F – 113 °F) akun tyhjenemisen aikana.
	Muut Ota yhteyttä huoltoedustajaan.

TEKNISET TIEDOT

Tyyppi KC300 KC300.X (3 - koneen käyttötarkoitus, moottorisaha)

	KC300 KC300.X **
Nimellisjännite 60 V Max. ***	---
Ohjaustangon pituus 40 cm
Ketjun nopeus 24 m/s
Öljysäiliön tilavuus 190 ml
Ketjun jako 0.325'' LP
IP-luokitus	IPX4
Koneen paino (ilman akkua, terälevyä tai ketjua) 3.7 kg

**X = 1-999, A-Z, M1-M9 ovat vain eri asiakkaille, näiden mallien välillä ei ole turvallisuuteen liittyviä muutoksia. *** Jännite mitattu ilman kuormitusta. Aloitusakkujännite saavuttaa 60 voltin maksimin. Nimellisjännite on 54 voltia.

Suosittelemme lisävarusteiden ostamista samalta jälleenmyyjältä, jolta ostit työkalun. Katso lisätietoja lisävarusteiden pakkauksesta. Liikkeen henkilökunta voi auttaa ja neuvoa.

LEIKKUUKAPPALEIDEN YHDISTELMÄT

Leikkuukappale

KAC331-16'' Ohjaustanko

KAC301-16'' 0,325'' LP Sahaketju

KAC330-14'' Ohjaustanko

KAC300-14'' 0,325'' LP Sahaketju

AKKUYKSIKÖN TEKNISET TIEDOT (VALINNAINEN)

Bluetooth-taajuusalueet	2400-2483.5 MHz
Bluetoothin suurin lähetysteho	8 dBm

MELUTIEDOT

Painotettu äänenpaine	L_pA = 88 dB(A) K_pA = 3.0dB(A)
Painotettu ääniteho	L_wA = 99dB(A) K_pA = 3.0dB(A)
Käytä kuulosuojaimia.

TÄRINÄTASOT

EN 62841:n mukaisesti määritetyt tärinän kokonaisarvot (kolmiakselivektorin summa):

Tärinän päästöarvo	a_h < 3.6 m/s^2
	epävarmuusK=1.5m/s ^2

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu vakiotestausmenetelmän mukaisesti, ja niitä voidaan käyttää yhden työkalun vertaamiseen toiseen.

Ilmoitettua tärinän kokonaisarvoa ja ilmoitettua melupäästöarvoa voidaan käyttää myös altistumisen alustavassa arvioinnissa.

VAROITUS: Sähkötyökalun todellisen käytön aikaiset tärinä- ja melupäästöt voivat poiketa

ilmoitetusta arvosta riippuen tavoista, joilla työkalua käytetään, erityisesti siitä, minkälaista työkappaletta käsitellään seuraavien esimerkkien ja muiden työkalun käyttötapaan liittyvien variaatioiden mukaisesti:

Työkalun käyttötapa ja leikattavat tai porattavat materiaalit.

Työkalu on hyvässä kunnossa ja hyvin huollettu.

Työkalun oikean lisävarusteen käyttö ja sen varmistaminen, että se on terävä ja hyvässä kunnossa. Kahvojen otteen tiukkuus ja se, käytetäänkö tärinää ja melua ehkäiseviä lisävarusteita.

Työkalua käytetään sen suunnittelun ja näiden ohjeiden mukaisesti.

Tämä työkalu voi aiheuttaa tärinäsairauden, jos sen käyttöä ei hallita asianmukaisesti.

VAROITUS: Jotta altistumistason arvioiminen todellisissa käyttöolosuhteissa olisi tarkkaa, siinä

olisi otettava huomioon myös kaikki käyttöjakson osat, kuten ajat, jolloin työkalu on pois päältä, ja ajat, jolloin se on tyhjäkäynnillä, mutta ei varsinaisesti tee työtä. Tämä voi vähentää altistumistasoa merkittävästi koko työjakson aikana.

Auttaa minimoimaan tärinä- ja melualtistumisriskin.

Käytä aina teräviä talttoja, poria ja teriä.

Huolla tätä työkalua näiden ohjeiden mukaisesti ja pidä se hyvin voideltuna (tarvittaessa).

Jos työkalua käytetään säännöllisesti, investoi tärinää ja melua ehkäiseviin lisävarusteisiin.

Suunnittele työaikataulusi niin, että tärisevien työkalujen käyttö jakautuu useammalle päivälle.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Ilmoita, että tuote,

Selostus: Akkukäyttöinen moottorisaha

Type: KC300 KC300.X (3 - koneen käyttötarkoitus, moottorisaha)

Toiminto: Cutting wood

Täyttää seuraavien direktiivien määräykset:

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC ja sen lisäys 2005/88/EC

Ilmoitettu laitos

2000/14/EC ja sen lisäys 2005/88/EC:

- Yhdenmukaisuuden arviointi perusteilla: Liite V

- Mitattu äänenvoimakkuuden taso 99 dB(A)

- Ilmoitettu taattu äänenvoimakkuuden taso 102dB(A)

Yhdenmukaiset standardit

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2

Henkilö valtuutettu laatimaan tekninen tiedosto, Nimi Marcel Filz

Osoite Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2022/11/16

Allen Ding

Apulais Pääinsinööri, testaus ja sertifiointi

Positec Technology (China) Co., Ltd
