KÄYTTÖOHJE KC510.9 KRESS

Tuoteturvallisuus....198

Kokoaminen ja käyttö....203

Puhdistus....204

Säilytys....204

Vianmääritys....205

Tekniset tiedot....206

Ympäristönsuojelu....206

Vaatimustenmukaisuusvakuutus....207

JOHDANTO

Hyvä asiakas,

Kiitos, että olet ostanut tämän Kress Commercial-tuotteen. Olemme omistautuneet kehittämään korkealaatuisia tuotteita, jotka täyttävät kaupallisen maisemoinnin vaatimukset.

Kress-tuotemerkki on synonymymi korkealaatuiselle palvelulle. Jos sinulla on kysyttävää tai huolenaiheita tuotteestasi vuosien kuluessa, ota yhteyttä kauppiaaseesi tai asiakaspalvelutiimiimme saadaksesi apua.

Olemme vakuuttuneita siitä, että nautit työskentelystä Kress-tuotteesi kanssa tulevien vuosien ajan.

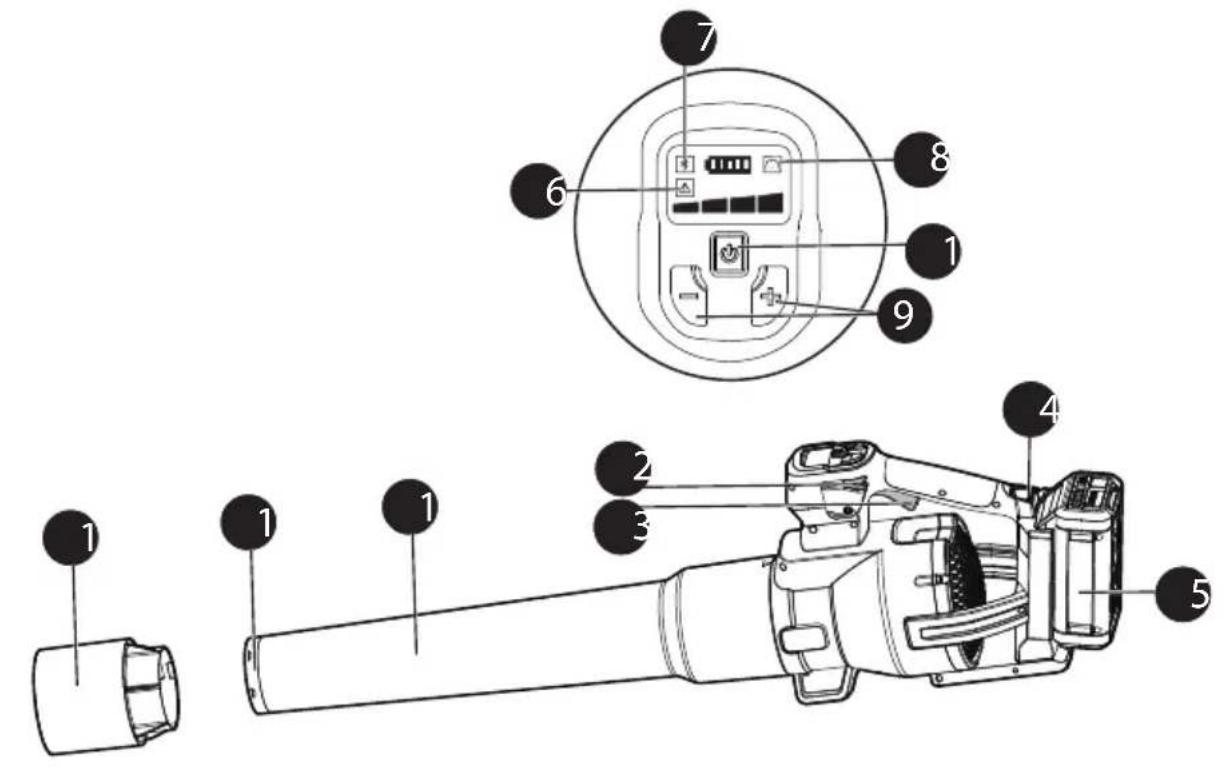

KÄYTTÖTARKOITUS

Tämä laite on suunniteltu puhaltamaan lehtiä, ruohoa, paperia ja vastaavia materiaaleja.

Käyttäjät voivat tutustua sähköisiin ohjeisiin osoitteessa https://www.kress.com/.

TUOTETURVALLISUUS

VAROITUS: Lue kaikki turvallisuusvaroitukset

ja ohjeet. Varoitusten ja

ohjeiden noudattamatta

jättämisestä voi seurata

sähköisku, tulipalo ja/tai

vakava loukkaantuminen.

Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Laitetta saa käyttää vain laitteen mukana toimitetun virtalähteen kanssa.

TÄRKEÄÄ

LUE HUOLELLISESTI

ENNEN KÄYTTÖÄ

SÄILYTÄ MYÖHEMPÄÄ

KÄYTTÖÄ VARTEN

Turvalliset toimintatavat 1) Koulutus

a) Lue ohjeet huolellisesti. Tutustu säätimiin ja koneen oikeanlaiseen käyttöön.
b) Älä koskaan anna lasten tai henkilöiden, joiden aistit, fyysiset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole kokemusta ja tietoa laitteesta tai jotka eivät tunne näitä ohjeita,

käyttää konetta. Paikalliset säädökset voivat rajoittaa käyttäjän ikää.

C) älä koskaan käytä konetta, kun lähellä on ihmisiä, erityisesti lapsia, tai lemmikkejä.
d) Muista, että käyttäjä on vastuussa muille ihmisille aiheutuvista vahingoista tai vaaroista tai heidän omaisuudestaan.

2) Valmistelut

a) Käytä konetta käyttäessäsi aina tukevia jalkineita ja pitkiä housuja. Älä käytä konetta paljain jaloin tai avoimissa sandaaleissa. Vältä käyttämästä löysiä vaatteita tai vaatteita, joissa on ripustusnauhoja tai naruja.
b) Älä käytä väljiä vaatteita tai koruja, jotka voivat imeytyä ilmanottoaukkoon. Pidä pitkät hiukset kiinni ja kaukana ilmanottoaukoista.
c) Käytä kuulosuojaimia ja suojalaseja. Käytä niitä aina koneen käytön aikana.
d) Käytä konetta suositellussa asennossa ja vain kiinteällä, tasaisella alustalla.
e) Älä käytä konetta päällystetyllä tai sorapinnalla, josta sinkoutuva materiaali voi aiheuttaa vammoja.
f) Tarkista aina ennen käyttöä

silmämääräisesti, että kiinnikkeet ovat kunnolla kiinni, kotelo on ehjä ja että suojukset ovat paikoillaan. Vaihda kuluneet tai vaurioituneet osat sarjoissa tasapainon säilyttämiseksi. Vaihda vaurioituneet tai lukukelvottomat etiketit.

3) Käyttö

a) Varmista ennen koneen käynnistämistä, että syöttökammio on tyhjä.
b) Pidä kasvosi ja vartalosi poissa ilmanottoaukon edestä.
c) Älä laita käsiä tai muita kehon osia tai vaatteita syöttökammioon, puhallusputkeen tai minkään liikkuvan osan lähelle.
d) Varmista koko ajan hyvä tasapaino ja jalansija. Älä kurkota liikaa. Älä koskaan seiso koneen pohjaa korkeammalla olevalla tasolla, kun syötät siihen materiaalia.
e) Pysy aina etäällä puhallusalueelta, kun käytät tätä konetta.
f) Jos koneesta alkaa kuulua epätavallista ääntä tai se alkaa täristä, sammuta virtalähde välittömästi ja anna koneen pysähtyä. Irrota akku koneesta ja suorita seuraavat toimet

ennen kuin käynnistät koneen uudelleen ja käytät sitä:

i) tarkasta vaurioiden varalta;
ii) vaihda tai korjaa vaurioituneet osat;
iii) tarkista ja kiristä löysät osat.

g) Älä päästä käsiteltyä materiaalia kerääntymään puhallusalueelle; tämä voi estää asianmukaisen puhalluksen ja aiheuttaa materiaalin takapotkun ilmanottoaukon kautta.
h) Jos kone tukkeutuu, katkaise virtalähde ja poista akku koneesta ennen roskien puhdistamista.
i) Älä koskaan käytä konetta viallisten suojusten kanssa tai ilman turvalaitteita.
j) Pidä virtalähde puhtaana roskista ja muista kertymistä estääksesi virtalähteen vaurioitumisen tai mahdollisen tulipalon.
k) Älä kuljeta konetta, kun virtalähde on käynnissä.
I) Irrota kone aina virtalähteestä (esim. irrota akku koneesta)
- aina kun poistut koneen luota,
- ennen tukosten poistamista tai putken tukoksen avaamista,
- ennen koneen tarkastamista, puhdistamista tai korjaamista.
m) Vältä koneen käyttöä

huonoissa sääolosuhteissa ja varsinkin salamaniskun vaaran aikana.

4) Huolto ja varastointi

a) Pidä kaikki mutterit, pultit ja ruuvit kireällä varmistaaksesi, että laite on turvallisessa toimintakunnossa.
b) Vaihda kuluneet tai vaurioituneet osat.
c) Käytä vain alkuperäisiä varaosia ja lisävarusteita.
d) Säilytä konetta kuivassa paikassa poissa lasten ulottuvilta.
e) Kun kone on pysäytetty huoltoa, tarkastusta, varastointia tai lisävarusteen vaihtamista varten, sammuta virta, irrota kone virtalähteestä ja varmista, että kaikki liikkuvat osat ovat täysin pysähtyneet. Anna koneen jäähtyä ennen kuin teet tarkastuksia, säätöjä jne. Huolla konetta hyvin ja pidä se puhtaana.
f) Säilytä konetta kuivassa paikassa poissa lasten ulottuvilta.
g) Anna koneen jäähtyä aina ennen varastointia.
h) Älä koskaan yritä ohittaa suojuksen lukitustoimintoa.

AKUN TURVAOHJEET

a) Älä pura, avaa tai revi nappiparistoja tai akkua.
b)Älä aiheuta akkuun oikosulkuja. Älä säilytä akkuja sattumanvaraisesti laatikossa tai kaapissa, jossa ne voivat joutua oikosulkuun toistensa tai muiden metalliesineiden kanssa. Kun akku ei ole käytössä, pidä se kaukana muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat muodostaa yhteyden päätteiden välille. Akkujen päätteiden yhteiset oikosulut voivat aiheuttaa palovammoja tai tulipalon.
c) Älä altista akkua kuumuudelle tai tulelle. Älä säilytä sitä suorassa auringonvalossa.
d)Älä kohdista akkuun mekaanisia iskuja
e) Jos paristo vuotaa, älä päästä nestettä kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele kosketusalue runsaalla vedellä ja hakeudu lääkärin hoitoon
f) Pidä akku puhtaana ja kuivana.
g)Pyyhi akun päätteet

puhtaalla, kuivalla liinalla, jos ne ovat likaantuneet.

h) Akku on ladattava ennen käyttöä. Käytä aina oikeaa laturia ja oikeita latausmenetelmiä.

i) Älä jätä akkua ladattavaksi pitkään, jos sitä ei käytetä.

j) Pitkän varastointiajan jälkeen voi olla välttämätöntä ladata ja purkaa akku useita kertoja maksimaalisen suorituskyvyn saavuttamiseksi.

k)Lataa vain Kress in määrittelemällä laturilla. Älä käytä mitään muuta kuin laitteen toimitukseen kuuluvaa laturia. Laturi, joka sopii yhteen akkuun voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisessa akussa.

I) Älä käytä mitään akkua, jota ei ole suunniteltu käytettäväksi kyseisessä laitteistossa.

m)Pidä akku lasten ulottumattomissa.

n) Säilytä tuotteen alkuperäiset asiakirjat tulevaa käyttöä varten.

o)Poista akku laitteesta, kun laitetta ei käytetä.

p)Hävitä käytetty akku oikein.

q)Älä sekoita laitteeseen eri valmistuksen, kapasiteetin,

koon tai tyypin paristoja.

r) Pidä akku poissa mikroaaltojen ja korkean paineen vaikutusalueelta. s) Varoitus! Älä käytä kertakäyttöparistoja.

LANGATTOMAN TUOTTEEN KÄYTTÖOPPAAN VAATIMUKSET

a) Tämän laitteen käyttö edellyttää seuraavia kahta ehtoa:

(1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

b) Varoitus: Muutokset tähän laitteeseen, joita vaatimustenmukaisuudesta vastaava taho ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.

c)HUOMAA: Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestintään. Ei kuitenkaan ole mitään

takeita siitä, ettei häiriöitä esiinny. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotossa, mikä voidaan todeta kytkemällä laite pois päältä ja päälle, käyttäjää kehotetaan yrittämään korjata häiriöt yhdellä tai useammalla seuraavista toimenpiteistä:

- Suuntaa vastaanottoantenni uudelleen tai siirrä se muualle.

- Lisää laitteen ja vastaanottimen välistä etäisyyttä.

- Kytke laite pistorasiaan, jonka virtapiiri on eri kuin se, johon vastaanotin on kytketty.

- Kysy apua jälleenmyyjältä tai kokeneelta radio-/tv-teknikolta.

SYMBOL

	Lue käyttöohje
	Varoitus
	Käytä korvasuojaimia

	Käytä silmäsuojaimia
	Kaksoiseristys
	Pidä sivulliset loitolla
	Varoitus vaarasta
	Irrota akku pistorasiasta ennen säätöä, huoltoa tai kunnossapitotoimenpiteitä.
	Akkujen sisältö voi joutua veden kiertoon, jos ne hävitetään virheellisesti. Älä hävitä akkuja lajittelemattomana kotitalousjätteenä.
	Älä hävitä tulessa
	Litiumioniakku Tämä tuote on merkitty symbolilla, joka liittyy kaikkien akkujen ja akkujen "erilliseen keräämis- een". Sitten se kierrätetään tai poistetaan ympäristövaikutusten vähentämiseksi. Akku saattaa olla haitallista ympäristölle ja ihmisten terveydelle, koska se sisältää haitallisia aineita.
	Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspist- eeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

KOKOAMINEN JA KÄYTTÖ

HUOM: Lue ohjekirja huolellisesti ennen työkalun käyttöä.

ENNEN KÄYTTÖÄ:

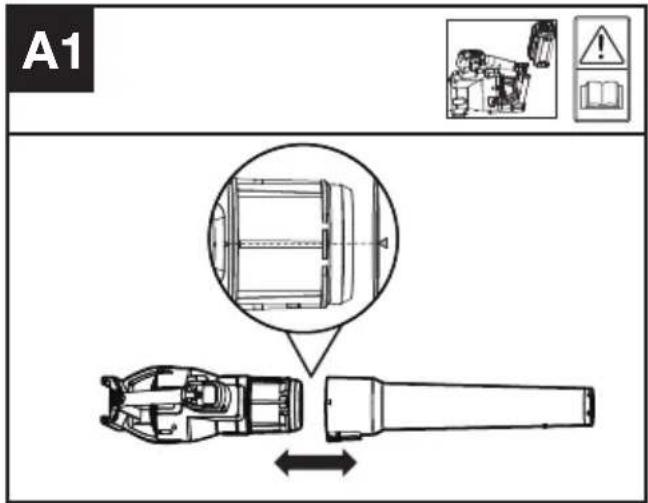

Kokoa puhallusputki ja leviösuutin (katso kuva A1, A2, A3)

A1 A1

A2 A2

A3

1. Sovita puhallusputken ja puhallussuuttimen
   "△"-merkit yhteen.

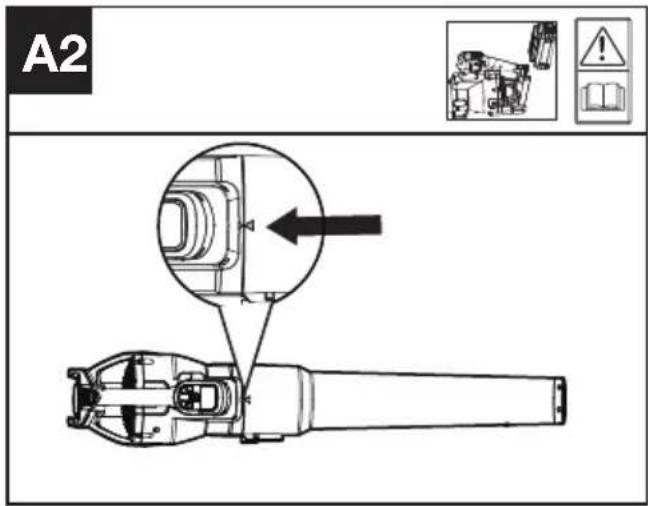

2. Työnnä puhallusputki koteloon, kunnes putken vapautussalpa kiinnittyy täysin putkeen.

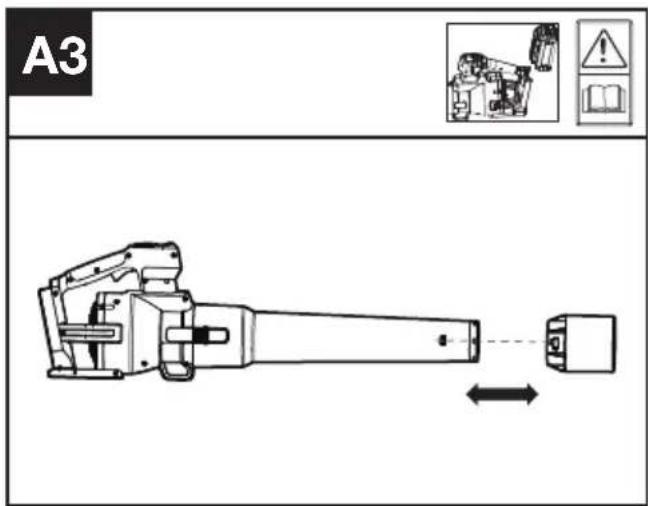

3. Aseta leviösuuttimen koukku ja puhallusputki

oikealle kohdalle.

KÄYTTÖ

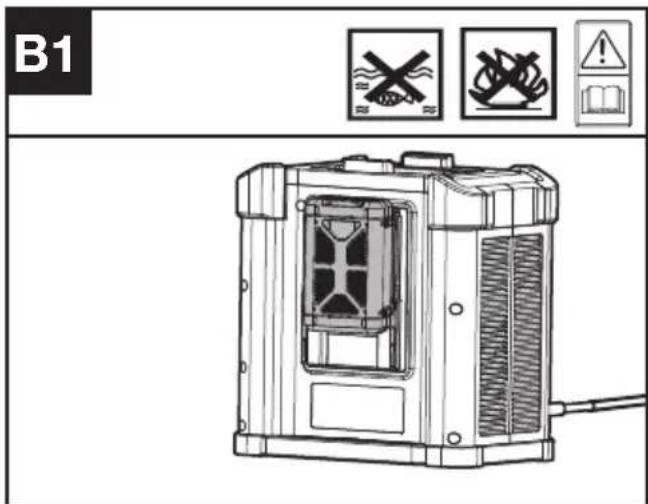

Akkuyksikön lataaminen (ks. kuva B1)

B1

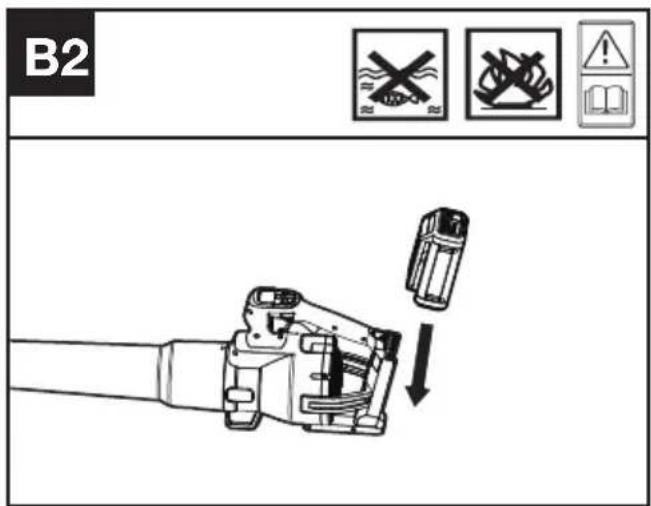

Akun asentaminen/irrottaminen (katso kuva B2, B3)

1. Liu'uta akkuyksikkö akkulokeroon siten, että kuulet naksahduksen.

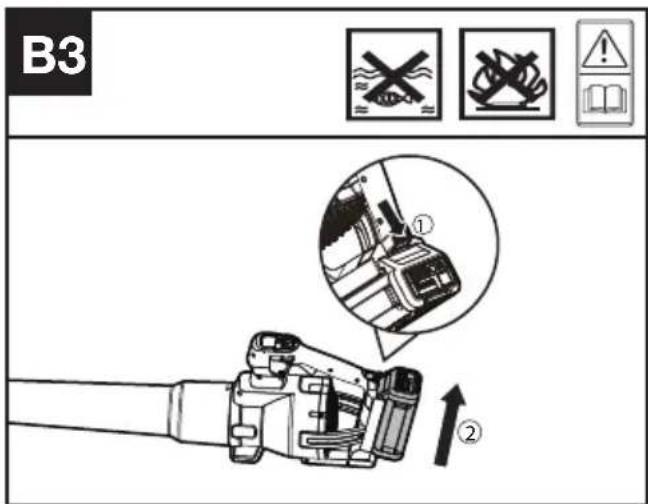

2. Paina akkupaketin vapautuspainiketta ja paina akkua, jotta se avautuu helpommin.

B2

B3 ① ②

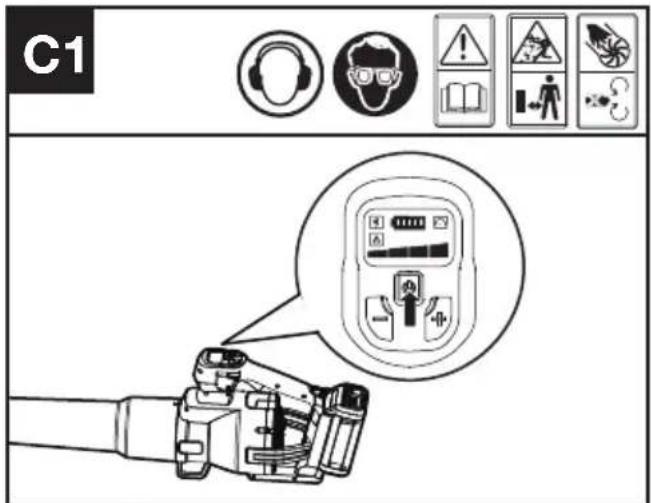

Aloittaaksesi (Katso kuva C1)

C1

1. Paina [puoli sekuntia käynnistääksesi laitteen. HUOMAA: Kun painat virtapainiketta, älä paina liipasinta, sillä se aiheuttaa virheellisen hälytyksen.

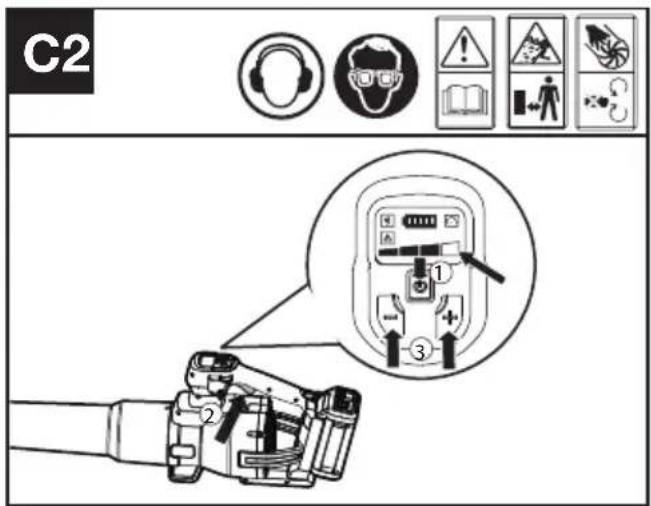

NOPEUDENSÄÄTÖ (Katso kuva. C2)

C2 ① ② ③

1. Paina virtakytkintä aktivoidaksesi puhaltimen, sen jälkeen paina liipasinta käyttääksesi puhallinta. Paina +/- valitaksesi sopivan puhallusvoimakkuuden. Puhallin saavuttaa maksiminopeuden, kun kaikki neljä valoa palavat.

Paina vakionopeuspainiketta asettaaksesi valitun puhallusvoimakkuuden, 📞 syttyy palamaan (katso kuva C3)

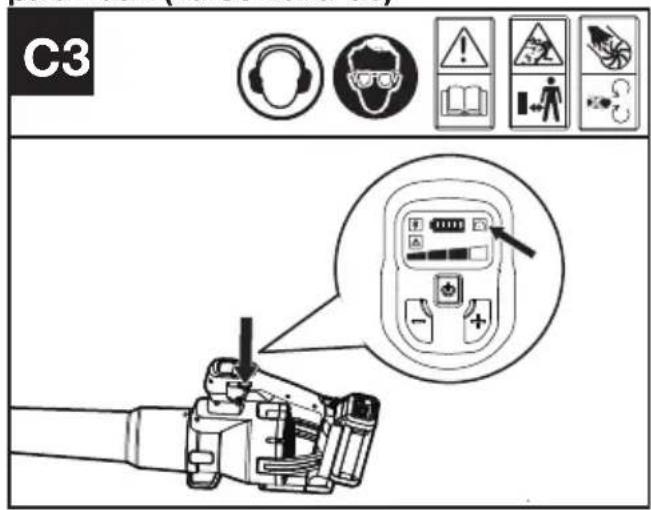

C3

1. Paina virtakytkintä aktivoidaksesi puhaltimen, sen jälkeen paina liipasinta käyttääksesi puhallinta. Jos painat vakionopeudensäätimen painiketta ja symboli " syttyy, puhallin pysyy nykyisessä nopeudessa, vaikka vapauttaisit liipaisimen.

2. Voit painaa liipasinta säädettyä tasoa kovemmalle puhallukselle ja vapauttaessasi liipasimen nopeus palautuu säädetylle tasolle. Paina vakionopeuspainiketta poistaaksesi vakionopeustoiminnon käytöstä tarvittaessa.

PUHDISTUS

1. Älä käytä voimakkaita puhdistusaineita tai liuottimia. Puhdista kone käytön jälkeen mietoon pesuaineeseen kastetulla kostealla liinalla.
2. Pidä akkuliitännät puhtaana liasta ja roskista, puhdista pehmeällä ja kuivalla harjalla tai liinalla.
3. Älä suihkuta vettä moottoriin tai sähköisiin osiin.
4. Älä käytä painepesuria koneesi puhdistamiseen.

SÄILYTYS

1. Irrota akku puhaltimesta ennen sen varastointia.
2. Säilytä puhallin ja akku kuivassa ja turvallisessa paikassa, johon lapset ja muut asiattomat henkilöt eivät pääse käsiksi. Irrota lisävarusteet pidemmän varastoinnin ajaksi.
3. Akun varastointilämpötilan tulee olla 5 - 25°C (41 - 77°F) välillä. Esimerkiksi älä jätä akkua kesällä autoon.
4. Puhdista koneen ulkopuoli läpikotaisin käyttäen pehmeää harjaa ja liinaa. Älä käytä vettä, liuottimia tai kiillotusaineita. Poista kaikki ruoho ja roskat, erityisesti ilmanvaihtoaukoista.
5. Säilytä kone kuivassa paikassa. Älä aseta muita esineitä koneen päälle.
6. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty.

Suositeltava käyttöympäristön lämpötila-alue akun tyhjennystä varten on -20°C\~45°C (-4 °F\~113 °F). Latausjärjestelmälle suositeltu käyttöympäristön lämpötila-alue latauksen aikana on 5°C\~40°C (41°F\~104°F).

VIANMÄÄRITYS

Seuraavassa taulukossa esitetään ongelmia ja toimenpiteitä, joita voit suorittaa, jos koneesi ei toimi oikein.

VAROITUS: Sammuta kone ja irrota akku ennen vianetsinnän suorittamista.

60 V KAUPALLINEN KÄSIPUHALLIN

Oireen ilmaisinvalon näyttö	Mahdollinen syy KORJAUS
Vilkkuva punainen valo	Koneen toiminnassa on tapahtunut virhe	Lataa ja vaihda akku ja käynnistä kone uudelleen. Jos se ei edelleenkään toimi, ota yhteyttä huoltoedustajaan.
Vilkkuva keltainen valo	Käynnistyskytkimen/nollauskytkimen vika	Käynnistä kone uudelleen. Paina ensin läsnäolokytkintä ja sitten kaasuliipaisinta.
	Ylivirtasuoja Puhdista ilmanotto ja anna	koneen jäähtyä hetken ajan, käynnistä sitten uudelleen.
	Lukittu roottorin suojaus Puhdista ilmanotto ja anna koneen jäähtyä hetken ajan, käynnistä sitten uudelleen.
	MOS-lämpösuoja Aseta akkupaketti sopivaan lämpötilaympäristöön hetkeksi, jotta lämpötila vakiintuu, ja käynnistä sitten kone uudelleen.
	Akun alijännite/syvä alijännite Lataa akku ennen käyttöä.
	Akkupaketin ylikuumeneminen Anna akun jäähtyä ja käynnistä sitten kone uudelleen.
	Akkupaketin alijäähtyminen Aseta akkupaketti sopivaan lämpötilaympäristöön hetkeksi, jotta lämpötila vakiintuu, ja käynnistä sitten kone uudelleen.

FIN

AKKU

Ongelmat Mahdolliset syyt Korjaavat toimenpiteet
LED-virhevalo palaa Akku on	tyhjä Lataa akku. Jos akku ei lataudu, ota yhteys huoltoedustajaan.
	Lämpötilaongelma. Käytä akkua ympäristössä, jossa lämpötila on -20°C - +45 °C purkaaksesi.
	Muut Ota yhteyttä huoltoedustajaan.

TEKNISET TIEDOT

Tyyppi: KC510 KC510.X (5-nimitys koneesta akkukäyttöinen imupuhallin)

	KC510 KC510.X **
Nimellisjännite 60 V	--- MAX ***
Moottorin tyyppi harjaton
Puhallusvoima 22 N
Enimmäisilmamäärä 1444 m	^3/h
Enimmäisilmavirta 83 m/s
IP-luokitus IPX5
Koneen paino (pelkkä työkalu) 2.6 kg

**X = 1-999, A-Z, M1-M9 ovat vain eri asiakkaille, näiden mallien välillä ei ole turvallisuuteen liittyviä muutoksia. *** Jännite mitattu ilman kuormitusta. Aloitusakkujännite saavuttaa 60 voltin maksimin. Nimellisjännite on 54 voltia.

Suosittelemme lisävarusteiden ostamista samalta jälleenmyyjältä, jolta ostit työkalun. Katso lisätietoja lisävarusteiden pakkauksesta. Liikkeen henkilökunta voi auttaa ja neuvoa.

AKKUYKSIKÖN TEKNISET TIEDOT (VALINNAINEN)

Bluetooth-taajuusalueet	2400-2483.5 MHz
Bluetoothin suurin lähetysteho	8 dBm

YMPÄRISTÖNSUOJELU

Elektroniikkaromua ei saa hävittää kotitalousjätteen mukana. Toimita elektroniikkaromu asianmukaisiin keräyspisteisiin. Kysy kierrätysohjeita paikallisviranomaisilta tai jälleenmyyjältä.

MELUPÄÄSTÖT

A-painotettu äänenpaine (Suuttimella)	L_pA = 76.8 dB(A)
K_pA	3 dB(A)
A-painotettu ääniteho L	WA=92.9 dB(A)
K_wA	1.09 dB(A)

Käytä kuulosuojaimia.

TÄRINÄTASOT

Tyypillinen painotettu tärinä a	_h = 1.07 m/s^2
Epävarmuus	K=1.5 m/s^2

Ilmoitettua tärinän kokonaisarvoa voidaan käyttää vertailtaessa yhtä työkalua toiseen, ja sitä voidaan käyttää myös altistumisen alustavassa arvioinnissa.

VAROITUS: Sähkötyökalun todellisen

käytön aikainen tärinäpäästöarvo voi poiketa

ilmoitetusta arvosta riippuen siitä, miten työkalua käytetään seuraavien esimerkkien ja muiden työkalun käyttötapaan liittyvien vaihteluiden mukaisesti:

Kuinka työkalua käytetään.

Työkalu on hyvässä kunnossa ja huollettu

Työkalussa käytetään oikeita lisävarusteita ja varmistetaan, että se on terävä ja hyvässä kunnossa.

Otteen tiukkuus kahvoista ja se, käytetäänkö tärinää estäviä lisävarusteita.

Työkalun käyttäminen tarkoitukseensa ja näiden ohjeiden mukaisesti.

Tämä työkalu voi aiheuttaa käden-käsivarren tärinäoireyhtymän, jos sen käyttöä ei hallita asianmukaisesti.

VAROITUS: Jotta altistumistason

arvioiminen todellisissa käyttöolosuhteissa

olisi tarkkaa, siinä olisi otettava huomioon myös kaikki käyttösyklin osat, kuten ajat, jolloin työkalu on pois päältä, ja ajat, jolloin se on tyhjäkäynnillä, eikä varsinaisesti tee työtä. Tämä voi vähentää altistumistasoa merkittävästi koko työjakson aikana.

Auttaa minimoimaan tärinäaltistumisriskin.

Huolla tätä työkalua näiden ohjeiden mukaisesti ja pidä se hyvin voideltuna (tarvittaessa).

Jos työkalua käytetään säännöllisesti, investoi tärinää estäviin lisävarusteisiin.

Suunnittele työaikataulusi niin, että tärisevien työkalujen käyttö jakautuu useammalle päivälle.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Ilmoita, että tuote,

Selostus 60V kaupallinen lehtipuhallin

Type KC510 KC510.X (5-nimitys koneesta akkukäyttöinen imupuhallin)

Toiminto Roskien puhallus ja kerääminen roskien keräysastiaan

Täyttää seuraavien direktiivien määräykset:

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ja sen lisäys 2005/88/EC

2000/14/EC ja sen lisäys 2005/88/EC:

- Yhdenmukaisuuden arviointi perusteilla: Liite V

- Mitatun äänitehotason suurimmalla

puhallusvoimalla 93.1 dB(A)

- Ilmoitettu taattu äänenvoimakkuuden taso 95 dB(A)

Yhdenmukaiset standardit

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO

3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Henkilö valtuutettu laatimaan tekninen tiedosto,

Nimi Marcel Filz

Osoite Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M A

2024/12/20

Allen Ding

Apulais Pääinsinööri, testaus ja sertifiointi

Positec Technology (China) Co., Ltd
