BRUKSANVISNING KC510.9 KRESS

e) Står alltid klar av utkastsonen när du bruker denne maskinen.

Montering och drift....227

Rengöring....228

Förvaring....228

Felsökning....229

Tekniska data....230

Miljöskydd....230

Deklaration om överensstämmelse....231

SV

INTRODUKTION

Bästa kund,

Tack för ditt köp av denna produkt från Kress Commercial. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet som uppfyller kraven för din kommersiella trädgårdsanläggning.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkts livslängd, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

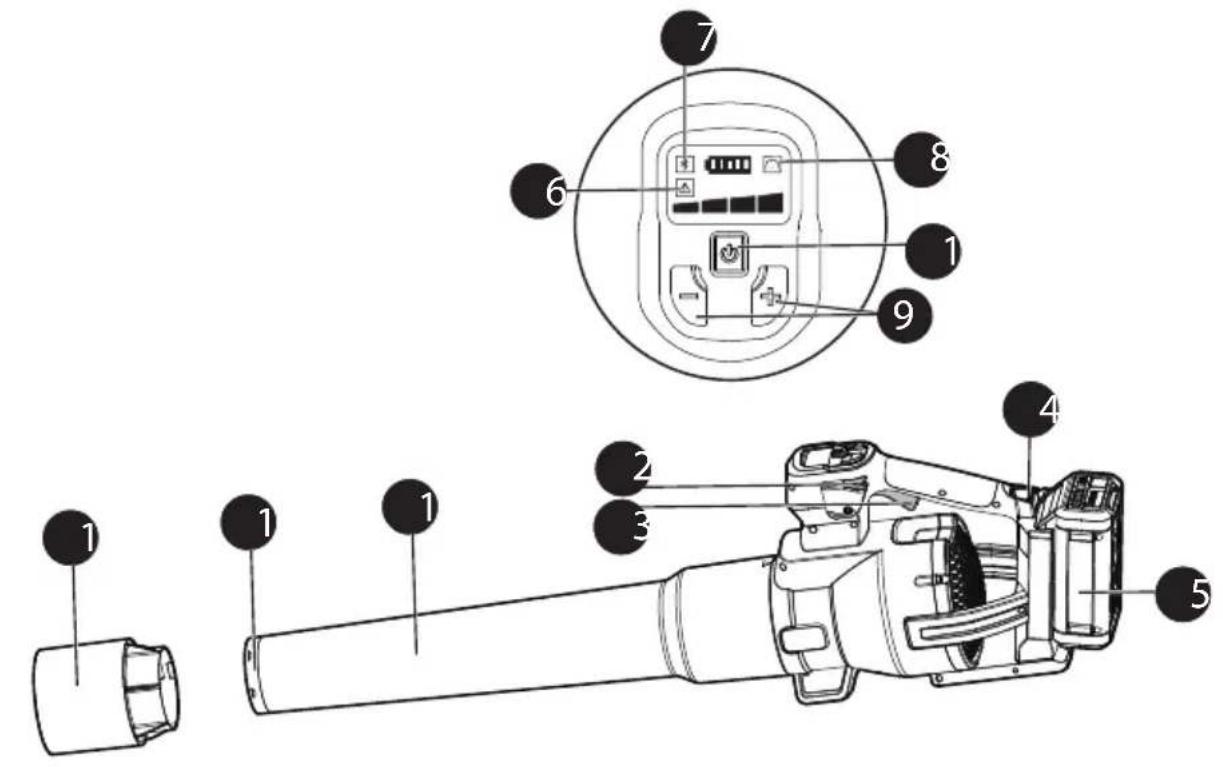

AVSEDD ANVÄNDNING

Maskinen är avsedd att blåsa löv, gräs, papper och liknande materia.

BRUKSANVISNING I ORIGINAL Användare kan se de elektroniska bruksanvisningarna på https://www.kress.com/.

PRODUKTSÄKERHET

WARNING: Läs igenom alla säkerhetsvarningar och - instruktioner. Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida bruk.

Apparaten bör endast användas med det medföljande nätaggregatet.

VIKTIGT LÄS IGENOM NOGA FÖRE ANVÄNDNING SPARA FÖR KOMMANDE REFERENS

Säkra driftsmetoder

1) Utbildning

a) Läs noga igenom dessa instruktioner. Bekanta dig med kontrollerna och hur man använder maskinen på rätt sätt;
b) Låt aldrig barn, personer med nedsatt fysisk, sensorisk eller mental

förmåga eller brist på erfarenhet och kunskap, eller personer som inte känner till dessa instruktioner, använda maskinen. Lokala föreskrifter kan begränsa operatörens ålder.

c) Använd aldrig maskinen då människor, i synnerhet barn, eller husdjur är i närheten;
d) Operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra personer eller deras egendom.

2) Förberedelse

a) Under arbete med maskinen, använd alltid solida skodon och långbyxor. Använd inte denna apparat när du är barfota eller använder öppna sandaler. Undvik att använda kläder som sitter löst eller som har hängande remmar eller band.

b) Använd inte löst sittande kläder eller smycken som kan sugas in i luftinloppet. Låt inte långt här komma nära luftinloppen;

c) Använd skyddsglasögon under användning; använd hörselskydd.

d) Kör maskinen i en rekommenderad position och endast på en fast,

jämnt underlag.

e) Kör inte maskinen på en stenbelagd eller grusad yta där utlagt material kan orsaka skada.

f) Inspektera alltid maskinen visuellt innan användning, för att se till att fästanordningar är säkrade, att käpan är oskadad och att skydd och skärmar sitter på plats. Byt ut slitna eller skadade komponenter i uppsättningarna för att bevara balansen. Byt ut skadade eller oläsliga etiketter.

3) Drift

a) Innan du startar maskinen, säkerställ att matarkammaren är tom.

b) Håll ditt ansikte och din kropp borta från mataröppningen.

c) Låt inte händer eller en annan kroppsdell eller kläder komma i kontakt med insidan av matarkammaren, utmatningsrännan eller i närheten av någon rörlig del.

d) Håll god balans och fotfäste i alla lägen. Översträck dig inte.

e) Stå inte i vägen för utsläppszonen när du kör maskinen.

f) Om maskinen skulle börja

ge ifrån sig ovanliga ljud eller vibrationer, stäng omedelbart av strömkällan och låt maskinen stanna. Ta bort batteripaket från maskinen och vidta följande åtgärder innan du startar om och kör maskinen:

i) Inspektera för skada.;

ii) Ersätt eller reparera eventuella skadade delar;

iii) Kontrollera och dra åt eventuella lösa delar.

g) Låt inte bearbetat material byggas upp i utsläppszonen; detta kan förhindra ordentligt utsläpp och resultera i rekyl av material genom mataröppningen.

h) Om maskinen blir igensatt, stäng av strömmen och ta bort batteripaketetfrån maskinen innan du rensar bort skräp.

i) Använd aldrig maskinen med trasiga skydd eller skärmar, eller utan säkerhetsanordningar.

j) Håll strömkällan fri från skräp och andra ansamlingar för att förhindra skador på strömkällan eller möjlig brand.

k) Transportera inte denna maskin medan strömmen är på.

I) Koppla alltid bort maskinen från strömkällan (ta t.ex.

bort batteripacketet från maskinen)

- närhelst du går ifrån maskinen;

- innan du rensar en tilltäppning;

- innan kontroll, rengöring eller underhåll på maskinen;

m)Undvik att använda maskinen under dåliga väderförhållanden, särskilt vid risk för blixtnedslag.

4) Underhåll och förvaring

a) Se till att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att maskinen är driftsäker.

b) Byt ut slitna eller skadade delar.

c) Använd endast originalreservdelar och tillbehör.

d) Förvara maskinen på en torr plats, utom räckhåll för barn.

e) När maskinen stoppas, p.g.a. service, kontroll, lagring eller för att byta tillbehör, stäng av strömkällan, koppla bort maskinen från strömförsörjningen och säkerställ att alla delar som rör sig har stannat helt och hållet. Låt maskinen svalna innan du utför kontroller, justeringar etc. Vårda maskinen och håll den ren.

f) Förvara maskinen på en torr plats, utom räckhåll för barn.
g) Låt alltid gräsklipparen svalna innan du ställer undan den.
h) Försök aldrig att “köra över” spärranordningen på skyddet.

BATTERISÄKERHET SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d)Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om

så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.

f) Håll batteriet rent och torrt.

g)Torka av batteriet om det blir smutsigt med en torr, ren trasa.

h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

i) Låt inte batteriet stå på laddning när det inte används.

j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.

I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.

m)Håll batteriet borta från barn.

n) Behåll den ursprungliga bruksanvisningen för framtida användning.

o) Plocka ur batteriet från verktyget då det inte används.

p)Kassera batteriet på rätt sätt.

q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.

r) Håll batteriet borta från mikrovågor och högt tryck.

s) Varning! Använd inte engångsbatterier.

BRUKSANVISNINGSKRAV FÖR TRÅDLÖS PRODUKT

a) Enheten får endast användas under förutsättning att följande två villkor är uppfyllda:

(1) Enheten får inte orsaka skadlig störning och

(2) enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning.

b)Försiktighet:Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av parten som är ansvarig för dess uppfyllelse kan upphäva användarens rätt att använda utrustningen.

c) NOTERA: Utrustningen alstrar, använder och kan avge radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation.

Det finns dock inte någon garanti för att störning inte inträffar i en specifik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

- Rikta om eller flytta mottagningsantennen.

- Öka avståndet mellan utrustningen och mottagaren.

- Anslut enheten till ett uttag som hör till en annan krets än den som mottagaren är ansluten till.

- Kontakta återförsäljaren eller en erfaren radio- eller TV-tekniker för att få hjälp.

SYMBOLER

	Läs bruksanvisningen
	Varning
	Använd hörselskydd

	Använd skyddsglasögon
	Dubbel isolering
	Håll kringstående undan.
	Varning för fara
	Se till att batteriet tas bort innan byte av tillbehör.
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
	Får ej uppeldas
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Uttjänade elektriska produkter får inte kasseras som hushåll-savfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

MONTERING OCH DRIFT

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

INNAN ANVÄNDNING:

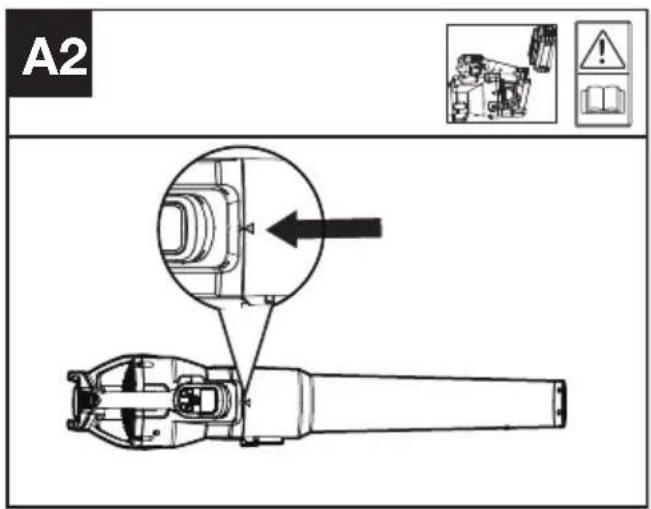

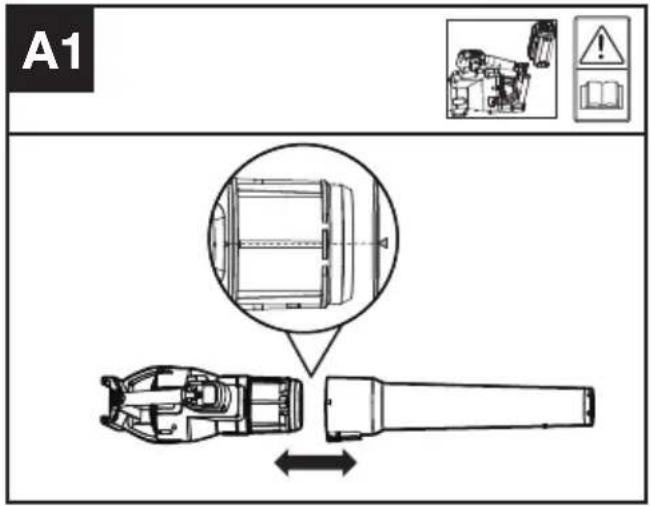

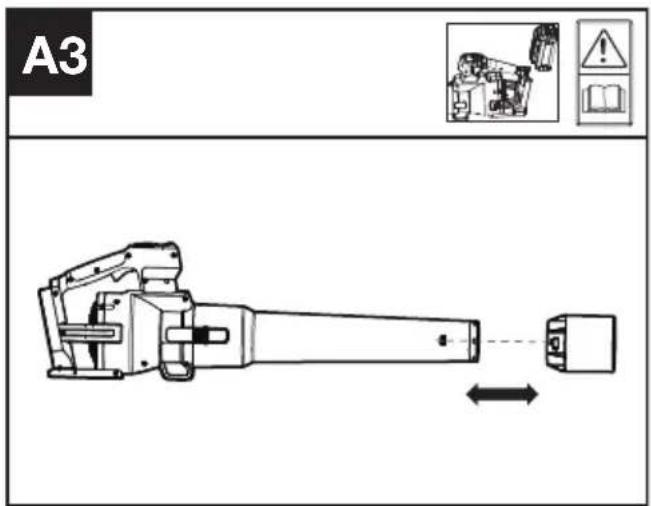

Montera blåsröret och spridarmunstycket (Se bild A1, A2, A3)

A1 A1

A2 A2

A3

ANVÄNDNING

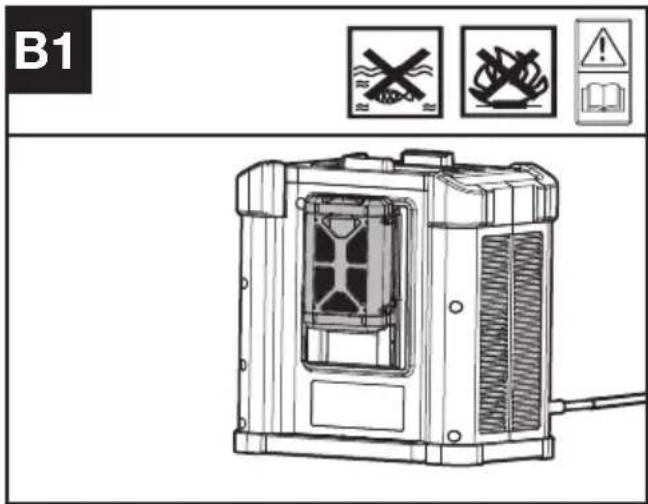

Laddning av batteripaketet (se bild B1)

B1

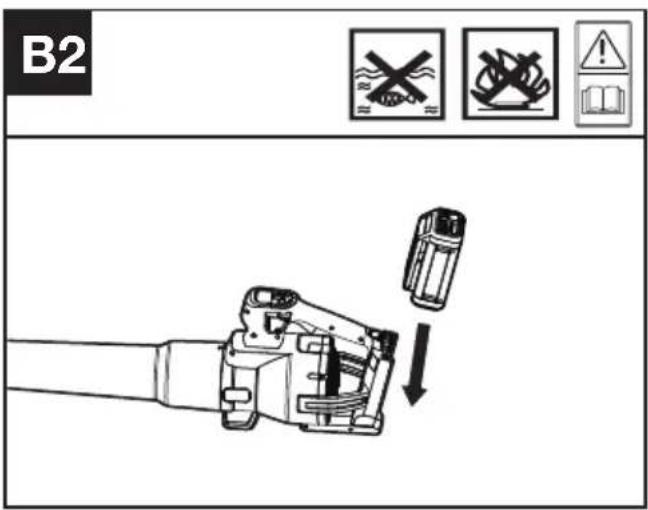

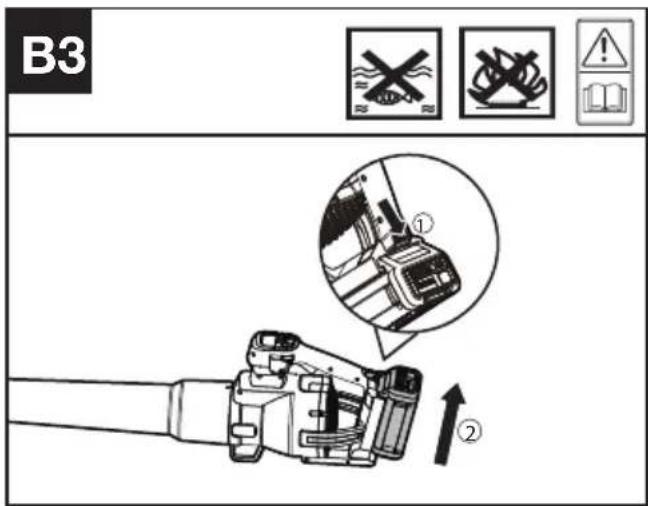

Installera/ta bort batteriet (Se bild B2, B3)

1. Skjut in batteriet i batterifacket.
2. Tryck på batteripaketets frigöringsknapp och tryck på batteripaketet för att låsa upp det enklare.

B2

B3 ① ②

1. Rikta in "△" på lövblåsens rör och munstycket.
2. Skjut fast lövblåsröret på höljet tills rörets låshake kopplats ihop helt med röret.
3. Justera kroken på spridarmunstycke och blåsrör.

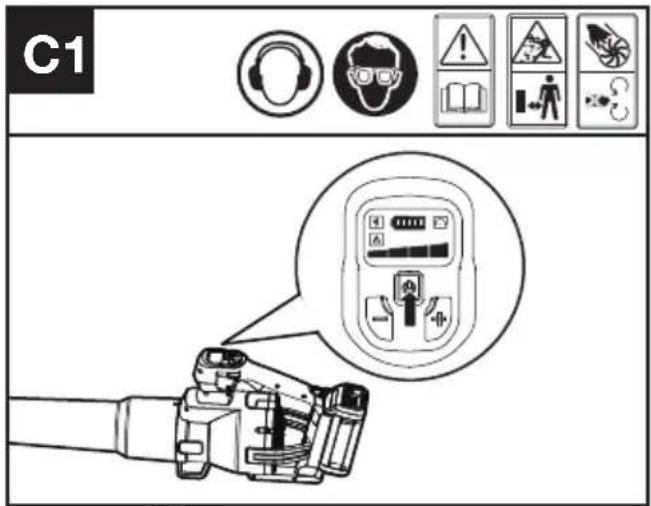

För att starta (se bild C1)

C1

1. Tryck på 0,5 sekunder för att starta. Notera: Tryck inte på avtryckaren när du trycker på strömknappen. Detta resulterar annars i ett fellarm.

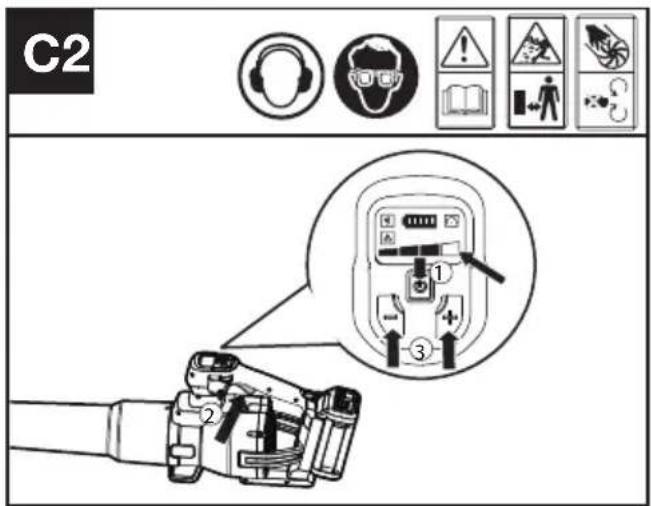

Justera hastighetskontrollen (Se bild C2)

C2 ① ② ③

1. Tryck på på/av-knappen för att aktivera blåsaren. Tryck sedan på avtryckaren för att aktivera blåsaren. Tryck på +/- för att välja rätt nivå på luftstyrkan. Blåsaren när MAX. hastighet när de fyra lamporna är tända.

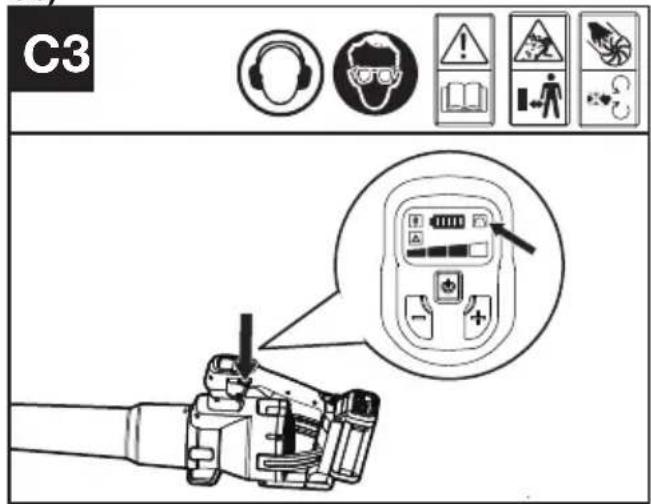

Tryck på knappen farthållare för att ställa in det valda luftflödet, och 📞 tänds (Se bild C3)

C3

1. Tryck på på/av-knappen för att aktivera blåsaren. Tryck sedan på avtryckaren för att driva blåsaren. Tryck på knappen farthållare och symbol en "tänds. Lövblåsaren kommer att hålla nuvarande hastighet även om du släpper avtryckaren.

2. Du kan trycka på avtryckaren för att få kraftigare luftstyrka inom den valda nivågränsen och släpp på avtryckaren, och hastigheten återgår till farthållning. Tryck på knappen farthållare för att inaktivera funktionen farthållare vid behov.

RENGÖRING

1. Använd inte aggressiva rengöringsmedel eller lösningsmedel. Rengör maskinen efter användning med en fuktig trasa doppad i milt rengöringsmedel.
2. Se till att anslutningen till batteriet är fri från smuts och skräp och rengör med en mjuk och torr borste eller trasa.
3. Spreja inte vatten på motorn eller elektriska komponenter.
4. Använd inte vatten med tryck för att rengöra maskinen.

FÖRVARING

1. Ta bort batteripaketet från blåsaren innan förvaring.
2. Förvara blåsaren och batteriet på en torr och säker plats som är oätkomlig för barn eller annan obehörig person. Ta bort tillbehör om den inte används under en längre tid.
3. Förvara batteriet endast inom ett temperaturområde mellan 5 °C och 25 °C. Som ett exempel, lämna inte batteriet i bilen sommartid.
4. Rengör maskinens utsida noggrant med en mjuk borste och trasa. Använd inte vatten, lösningsmedel eller polermedel. Ta bort allt gräs och skräp, särskilt från ventilationsöppningarna.
5. Förvara maskinen på en torr plats. Placera inga andra föremål ovanpå maskinen.
6. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.

För batteriverktyg

Den rekommenderade omgivande temperaturintervallet för urladdning är -20°C till 45°C. Det rekommenderade omgivningstemperaturintervallen för laddningssystem vid laddning är 5°C\~40°C.

FELSÖKNING

I följande tabell hittar du problem och åtgärder som du kan utföra om inte enheten fungerar som den ska.

Varning: Stäng av enheten och ta bort batteriet före all felsökning.

60V KOMMERSIELL HANDHÅLLEN LÖVBLÅS

Indikatorlampan för symptom	Möjliga orsaker Åtgärd
Blinkar rött Maskinen har fel i drift Ladda och byt ut batteriet och		starta sedan om den. Om den fortfarande inte startar, kontakta ett serviceombud.
Blinkar gult Fel vid start/strömbrytare vid återställning Starta om maskinen. Tryck först på säkerhetsknappen och tryck sedan på gasreglaget.

BATTERI

Problem Möjliga orsaker Korrigerande åtgärder
Lysdioden är tänd vid fel Batteriet är urladdat Byt ut batteriet.	Om batteriet inte laddar, kontakta din serviceagent.
Problem med temperaturen. Använd batteriet i miljöer där temperaturen ligger mellan -20°C till +45°C för urladdning.
Andra Kontakta din serviceagent.

TEKNISKA DATA

Typ: KC510 KC510.X (5-utformad maskin, representativ vakuumelektrisk fläkt)

	KC510 KC510.X **
Spänning 60 V	--- MAX ***
Motortyp borstlös
Luftkraft 22 N
Maximal luftvolym 1444 m	^3/h
Maximal lufthastighet 83 m/s
Grad av skydd IPX5
Maskinens vikt (Naken verktyg) 2.6 kg

* X = 1-999, A-Z, M1-M9 är endast för olika kunder, det finns inga säkerhetsrelaterade förändringar mellan dessa modeller.

*** Spänning mäts utan arbetsbelastning. Initial batterispänning när maximalt 60 volt. Nominell spänning är 54 volt.

REKOMMENDERADE BATTERIER OCH LADDARE

Batteripaket Kapacitet Laddning Amperage
KAC800 4.0 Ah KAC840 30 A

Vi rekommenderar att du köper dina tillbehör från samma leverantör som sålde verktyget till dig. Se förpackningen med tillbehör för mer information. Leverantören kan hjälpa dig och ge råd.

TEKNISKA DATA FÖR BATTERIPAKET (TILLVAL)

Frekvensband för Bluetooth	2400-2483.5 MHz
Maximal sändareffekt för Bluetooth	8 dBm

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

BULLERINFORMATION

Uppmätt ljudtryck (Med Mun-stycke)	L_pA = 76.8 dB(A)
K_pA	3 dB(A)
Uppmätt ljudstyrka	L_WA = 92.9 dB(A)
K_wA	1.09 dB(A)

Använd hörselskydd

VIBRATIONSINFORMATION

Typisk uppmätt vibrering	a_h = 1.07 m/s^2
Osäkerhet	K = 1.5 m/s^2

Det deklarerade totala vibrationsvärdet kan användas för att jämföra ett verktyg med ett annat och det kan också användas för preliminär bedömning av exponering.

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verklig förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av k.

DEKLARATION OM ÖVERENSSTÄMMELSE

VI,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Deklarerar att denna produkt,

Beskrivning Batteridriven vakuumblåsare

Typ KC510 KC510.X (5-utformad maskin, representativ vakuumelektrisk fläkt)

Funktion uppsamling eller utblås av skräp

På Positecs vägnar förklara att produkten

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt

Bilaga V

- Mätt ljudnivå vid maximal blåskraft 93.1dB(A)

- Deklarerad garanterad bullernivå 95 dB(A)

Standarder överensstämmer med

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Personen som godkänts att sammanställa den tekniska filen

Namn Marcel Filz

Adress Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A C E

2024/12/20

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
