BRUKSANVISNING KC500.9 KRESS

INTRODUKTION Bästa kund, Tack för ditt köp av denna produkt från Kress Commercial. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet som uppfyller kraven för din kommersiella trädgårdsanläggning. Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkts livslängd, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp. Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

Maskinen är avsedd att blåsa löv, gräs, papper och liknande materia294

• Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten. **Använd skruvarna för de angivna positionerna och skruvarna och skiftnyckeln finns i den medföl- jande genomskinliga påsen.296

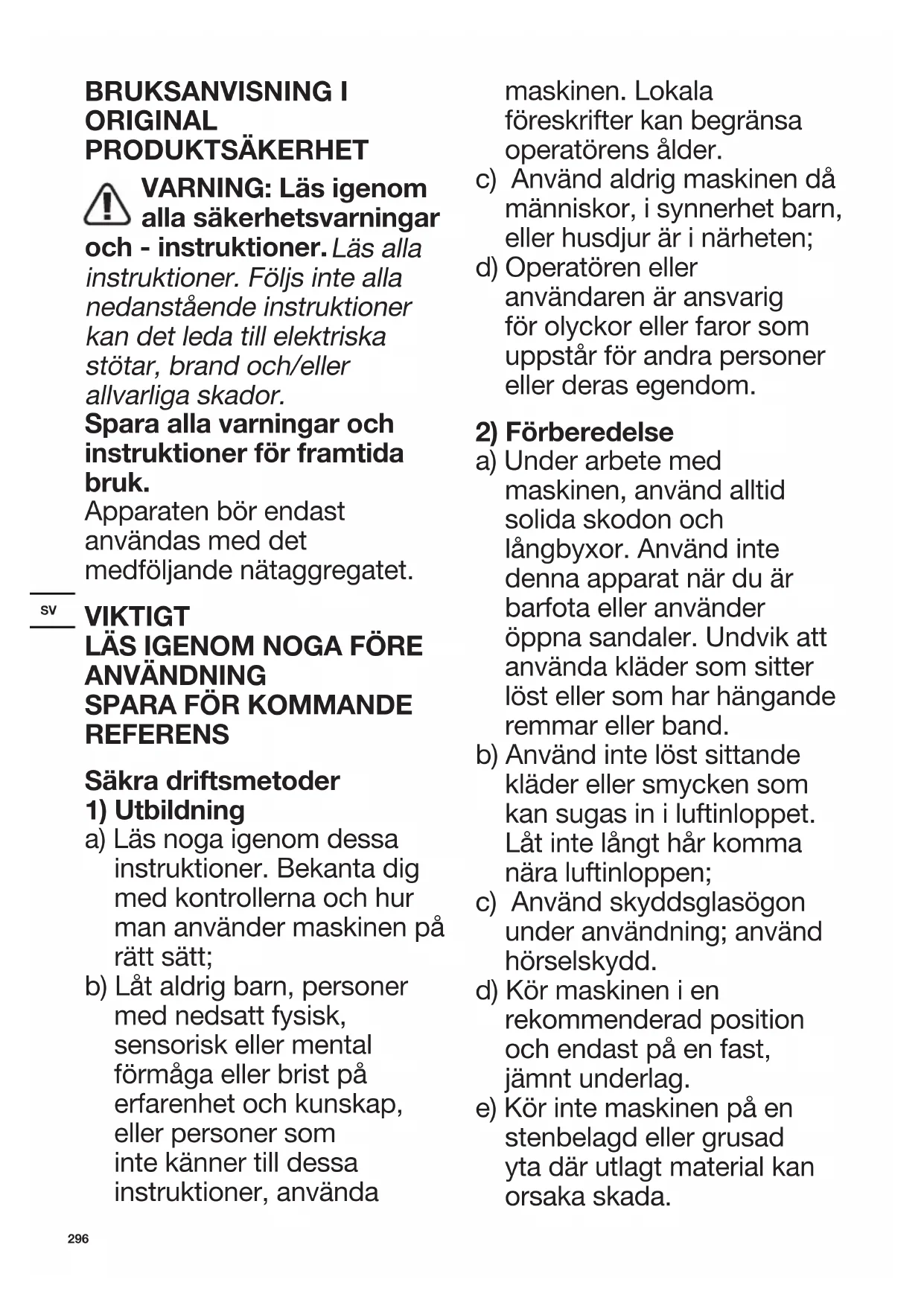

BRUKSANVISNING I ORIGINAL PRODUKTSÄKERHET VARNING: Läs igenom alla säkerhetsvarningar och - instruktioner. Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida bruk. Apparaten bör endast användas med det medföljande nätaggregatet. VIKTIGT

a) Läs noga igenom dessa instruktioner. Bekanta dig med kontrollerna och hur man använder maskinen på rätt sätt; b) Låt aldrig barn, personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, eller personer som inte känner till dessa instruktioner, använda maskinen. Lokala föreskrifter kan begränsa operatörens ålder. c) Använd aldrig maskinen då människor, i synnerhet barn, eller husdjur är i närheten; d) Operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra personer eller deras egendom.

a) Under arbete med maskinen, använd alltid solida skodon och långbyxor. Använd inte denna apparat när du är barfota eller använder öppna sandaler. Undvik att använda kläder som sitter löst eller som har hängande remmar eller band. b) Använd inte löst sittande kläder eller smycken som kan sugas in i luftinloppet. Låt inte långt hår komma nära luftinloppen; c) Använd skyddsglasögon under användning; använd hörselskydd. d) Kör maskinen i en rekommenderad position och endast på en fast, jämnt underlag. e) Kör inte maskinen på en stenbelagd eller grusad yta där utlagt material kan orsaka skada.SV

f) Inspektera alltid maskinen visuellt innan användning, för att se till att fästanordningar är säkrade, att kåpan är oskadad och att skydd och skärmar sitter på plats. Byt ut slitna eller skadade komponenter i uppsättningarna för att bevara balansen. Byt ut skadade eller oläsliga etiketter.

a) Innan du startar maskinen, säkerställ att matarkammaren är tom. b) Håll ditt ansikte och din kropp borta från mataröppningen. c) Låt inte händer eller en annan kroppsdel eller kläder komma i kontakt med insidan av matarkammaren, utmatningsrännan eller i närheten av någon rörlig del. d) Håll god balans och fotfäste i alla lägen. Översträck dig inte. e) Stå inte i vägen för utsläppszonen när du kör maskinen. f) Om maskinen skulle börja ge ifrån sig ovanliga ljud eller vibrationer, stäng omedelbart av strömkällan och låt maskinen stanna. Ta bort batteripaket från maskinen och vidta följande åtgärder innan du startar om och kör maskinen:

i) Inspektera för skada.;

ii) Ersätt eller reparera

eventuella skadade delar;

iii) Kontrollera och dra åt

eventuella lösa delar. g) Låt inte bearbetat material byggas upp i utsläppszonen; detta kan förhindra ordentligt utsläpp och resultera i rekyl av material genom mataröppningen. h) Om maskinen blir igensatt, stäng av strömmen och ta bort batteripaketetfrån maskinen innan du rensar bort skräp.

i) Använd aldrig maskinen

med trasiga skydd eller skärmar, eller utan säkerhetsanordningar. j) Håll strömkällan fri från skräp och andra ansamlingar för att förhindra skador på strömkällan eller möjlig brand. k) Transportera inte denna maskin medan strömmen är på. l) Koppla alltid bort maskinen från strömkällan (ta t.ex. bort batteripacketet från maskinen) - närhelst du går ifrån maskinen; - innan du rensar en298

tilltäppning; - innan kontroll, rengöring eller underhåll på maskinen; m)Undvik att använda maskinen under dåliga väderförhållanden, särskilt vid risk för blixtnedslag.

4) Underhåll och förvaring

a) Se till att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att maskinen är driftsäker. b) Byt ut slitna eller skadade delar. c) Använd endast originalreservdelar och tillbehör. d) Förvara maskinen på en torr plats, utom räckhåll för barn. e) När maskinen stoppas, p.g.a. service, kontroll, lagring eller för att byta tillbehör, stäng av strömkällan, koppla bort maskinen från strömförsörjningen och säkerställ att alla delar som rör sig har stannat helt och hållet. Låt maskinen svalna innan du utför kontroller, justeringar etc. Vårda maskinen och håll den ren. f) Förvara maskinen på en torr plats, utom räckhåll för barn. g) Låt alltid gräsklipparen svalna innan du ställer undan den. h) Försök aldrig att “köra över” spärranordningen på skyddet. BATTERISÄKERHET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller. b)Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk. c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus. d)Utsätt inte batteriet för mekanisk chock. e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp. f) Håll batteriet rent ochSV

torrt. g)Torka av batteriet om det blir smutsigt med en torr, ren trasa. h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

i) Låt inte batteriet stå på

laddning när det inte används. j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda. k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. l) Använd inte ett batteri som inte är avsett för användning med det här verktyget. m)Håll batteriet borta från barn. n) Behåll den ursprungliga bruksanvisningen för framtida användning. o)Plocka ur batteriet från verktyget då det inte används. p)Kassera batteriet på rätt sätt. q)Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet. r) Håll batteriet borta från mikrovågor och högt tryck. BRUKSANVISNINGSKRAV

a) Enheten får endast användas under förutsättning att följande två villkor är uppfyllda: (1) Enheten får inte orsaka skadlig störning och (2) enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning. b) Försiktighet: Ändringar eller modieringar av denna enhet som inte uttryckligen godkänts av parten som är ansvarig för dess uppfyllelse kan upphäva användarens rätt att använda utrustningen. c) NOTERA: Utrustningen alstrar, använder och kan avge radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det nns dock inte någon garanti för att störning inte inträffar i300

en specik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller era av följande åtgärder: - Rikta om eller ytta mottagningsantennen. - Öka avståndet mellan utrustningen och mottagaren. - Anslut enheten till ett uttag som hör till en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio- eller TV-tekniker för att få hjälp. SYMBOLER Läs bruksanvisningen Varning Använd hörselskydd Använd skyddsglasögon Dubbel isolering Håll kringstående undan. Varning för fara

Se till att batteriet tas bort innan byte av tillbehör. Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna. Får ej uppeldas Li-Ion-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de in- nehåller farliga substanser. Uttjänade elektriska produkter får inte kasseras som hushåll- savfall. Återanvänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.SV

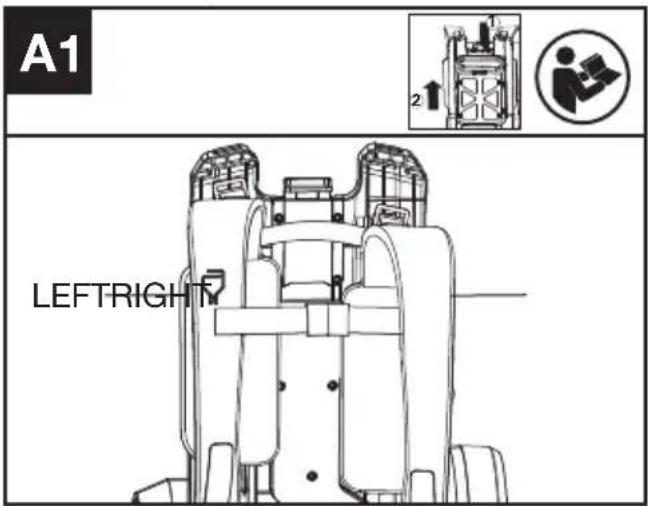

MONTERING & HANTERING OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen. INNAN ANVÄNDNING: Montera selens bälte till selens ram. (Används när du behöver återmontera selen efter tvätt) Se till att axelremmen med krok är i vänsterläge enligt bilden. (Se bild A1)

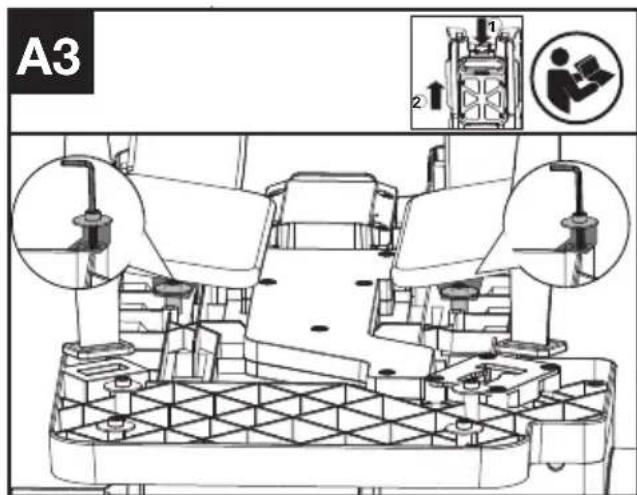

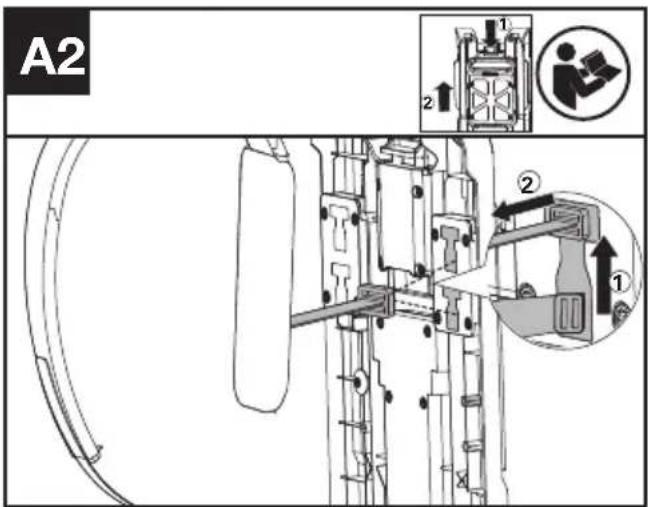

Fäst axelbältet på ramen (se bild A2, A3).

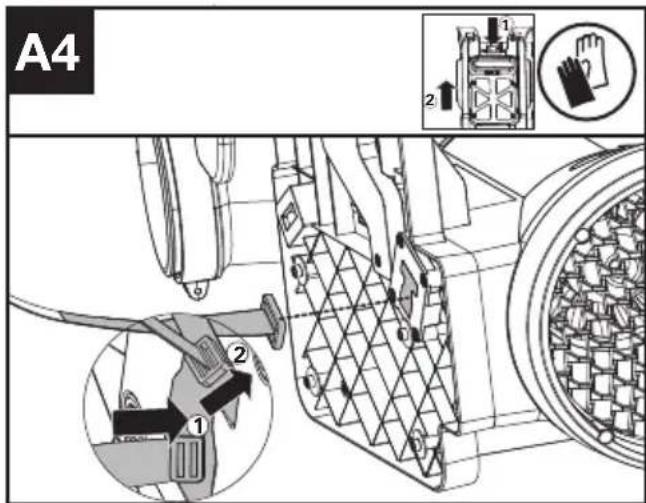

1.Bygeln ska sättas in i "T"-hålet och sedan vridas 90°. (Se bild A2, A4) 2.Fäst remmen med skruvar och brickor. (Se bild A3) Skruvar och brickor nns i paketet med reservdelar. 3.Håll bygeln i platt läge och tryck den genom hålet som bilden visar. (Se bild A5) Notera: Selen är utformad med två "T"-hål i den övre ramen för att ge dig två höjder för ditt val. Om du är lång rekommenderas att man väljer övre "T"-hål. Fäst midjebältet till selens ram. (Se bild A6)

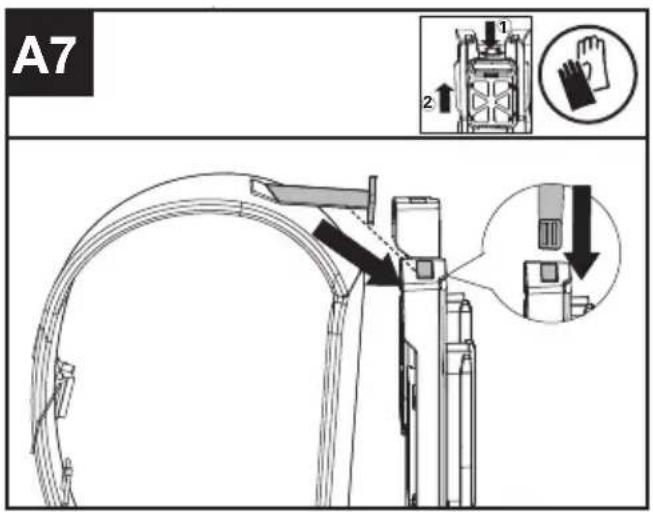

Fäst midjebältet på ramen med skruv och brickor enligt bilden. (Skruvar och brickor följer med paketet med reservdelar) Fäst axelbygeln i selens ram. (Se A7)

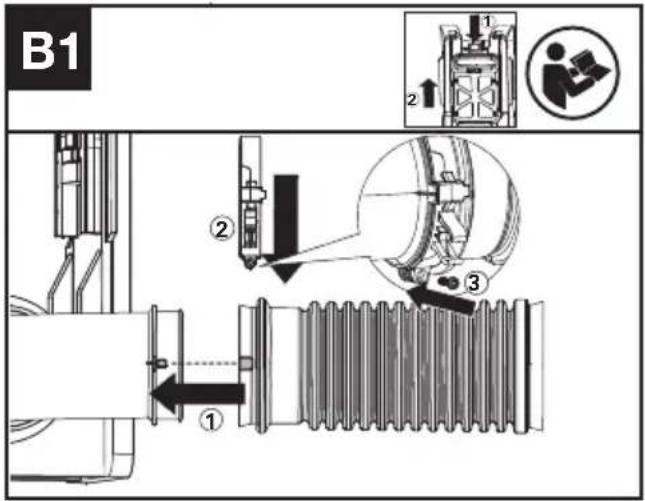

För in axelbygeln i selens ram enligt bilden. Montering av blåsröret Montera det exibla röret till äktens utlopp (Se bild B1)

1. Fäst det exibla röret till blåsarens utlopp (

), fäst sedan klämman på det exibla röret (12

2. Fäst klämman med skruvarna enligt bilden (13

Notera: Värdet på vridmomentet för skruven ska ställas in mellan 1,2Nm och 1,6Nm. Montera lövblåsarens rör, koppling och exibla röret. (Se bild B2, B3)

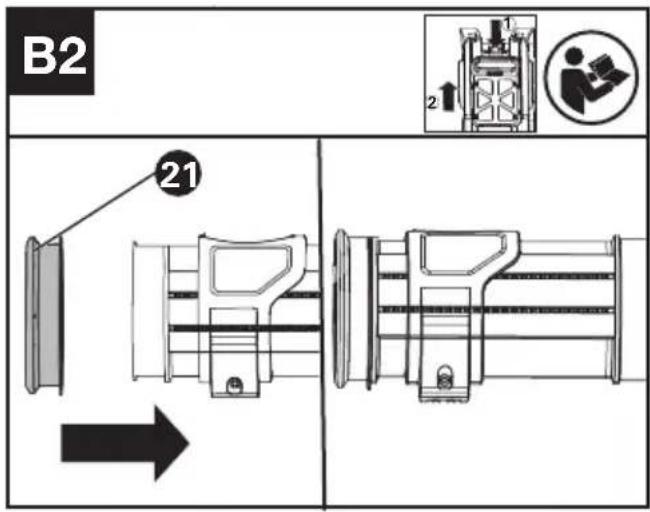

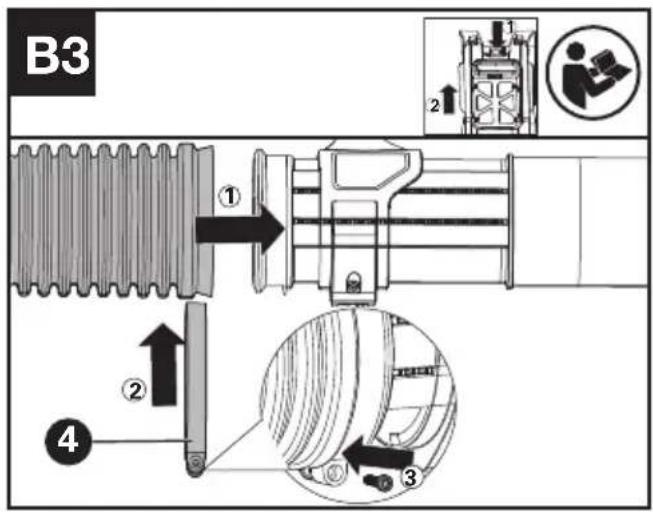

1. Fäst kopplingen (21) till änden av röret för lövblåsaren. (Se bild B2);2. Anslut kopplingen tillsammans med röret till lövblåsaren i det exibla röret. (Se bild B3 ). Anslut sedan klämman på änden av det exibla röret enligt bilden (se bild B3 12

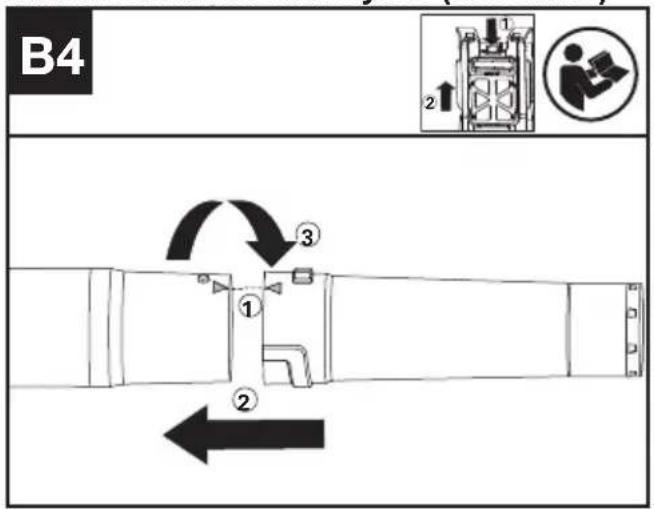

Notera: Värdet på vridmomentet för skruven ska ställas in mellan 1,2Nm och 1,6Nm. Montera ett extra munstycke (Se bild B4)

1. Passa ihop " " mellan lövblåsarens rör och

2. Skjut in munstycket i röret längs gängan i

3. Vrid lövblåsarens munstycke i den riktning som

visas för att låsa munstycket på lövblåsaren (

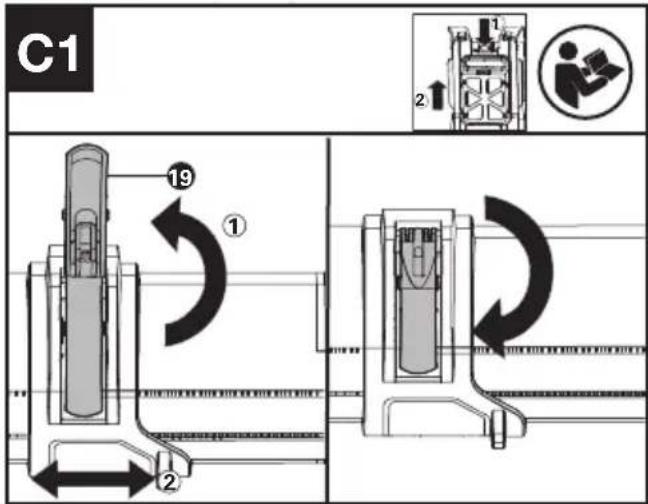

Montering av kontrollhandtaget (Se bild C1,C2,C3)

1. Öppna den främre klämman på handtaget och

ytta den till önskad plats. Stäng sedan den främre klämman på handtaget som visas (Se bild C1).

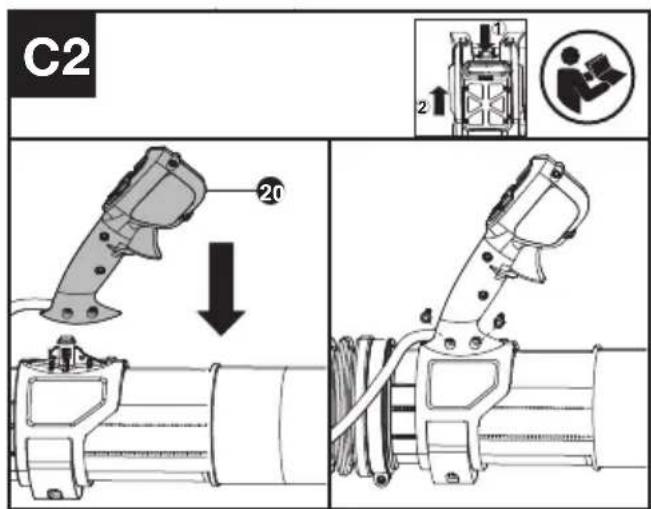

2. Montera kontrollhandtaget med skruvar enligt

bilden. (Se bild C2) Notera: Värdet på vridmomentet för skruven ska ställas in mellan 1,2Nm och 1,6Nm.

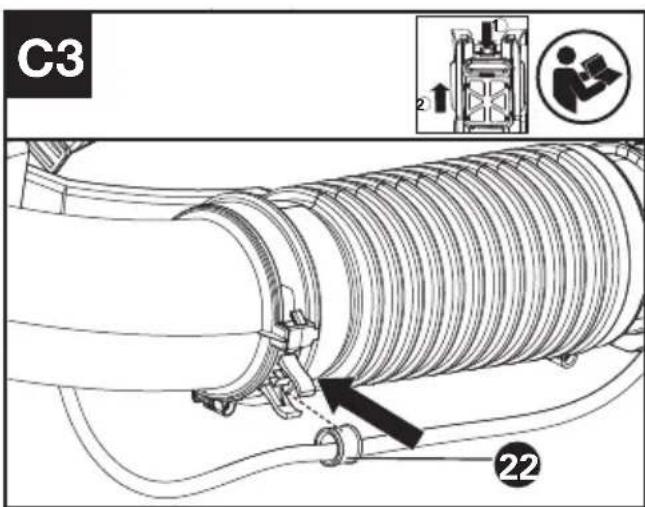

3. Koppla kabeln i det exibla röret med klämman.

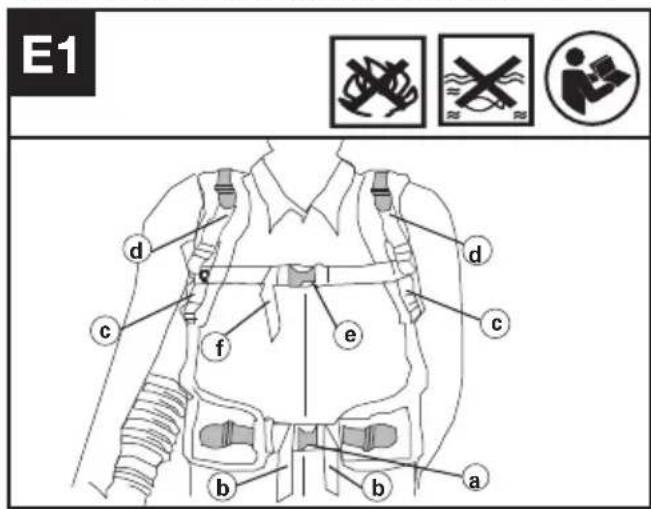

och dra ut batteriet. Sätta selen på produkten. (Se bild E1, E2)

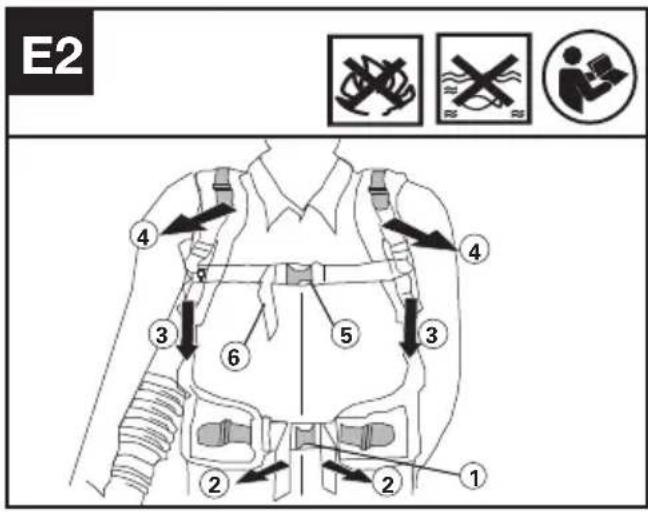

1. Fäst midjespänne (a). Justera längden på

midjeremmarna (b) för att se till att de sitter säkert på dina höfter. (Se bild E2 steg

2. Dra åt armremmar (c) och axelremmar(d). Kom

ihåg att lämna ett litet mellanrum över axeln för att fördela batteriets vikt över axlarna för att balansera vikten. (Se bild E2 steg

3. Fäst bröstspännet (e) och justera bröstremmarna

(f) innan påbörjat arbete. (Se bild E2 steg

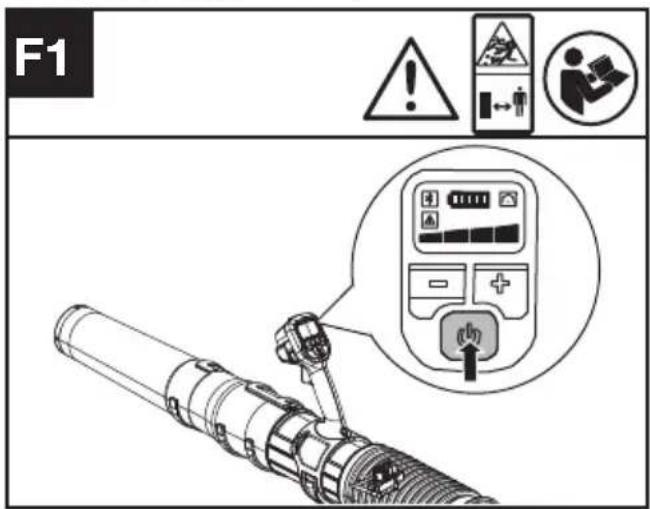

För att starta (se bild F1)

1. Tryck på i 0,5 sekunder för att starta.

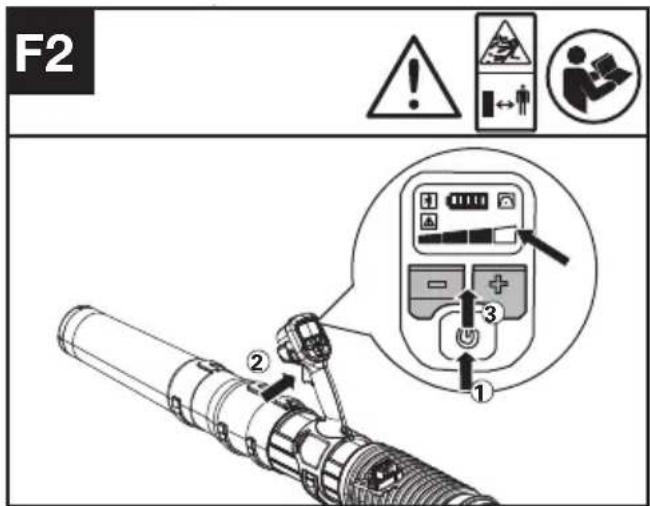

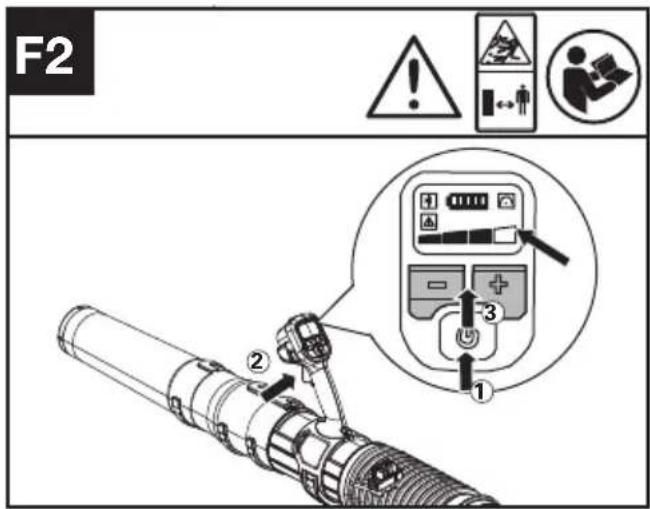

Notera: Tryck inte på avtryckaren när du trycker på strömknappen. Detta resulterar annars i ett fellarm. Justera hastighetskontrollen (Se bild F2)

1.Tryck på på/av-knappen för att aktivera blåsaren. Tryck sedan på avtryckaren för att aktivera blåsaren. Tryck på +/- för att välja rätt nivå på luftstyrkan. Blåsaren når MAX. hastighet när de fyra lamporna är tända. Tryck på knappen farthållare för att ställa in det valda luftflödet, och tänds (Se bild F3)

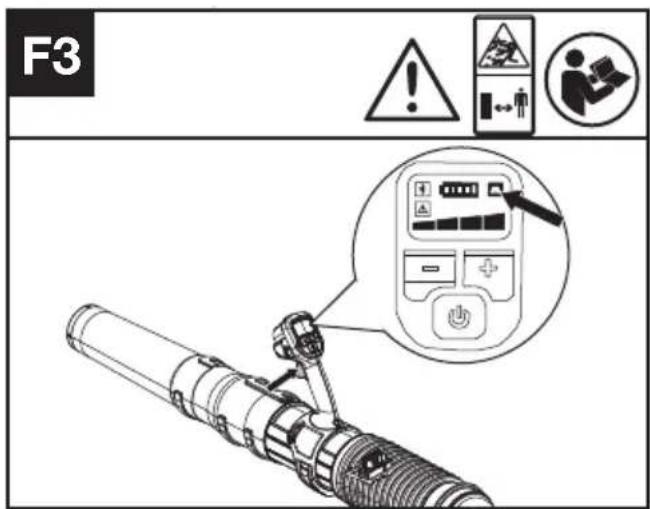

1. Tryck på på/av-knappen för att aktivera blåsaren.

Tryck sedan på avtryckaren för att driva blåsaren. Tryck på knappen farthållare och symbol en " " tänds. Lövblåsaren kommer att hålla nuvarande hastighet även om du släpper avtryckaren.

2. Du kan trycka på avtryckaren för att få kraftigare

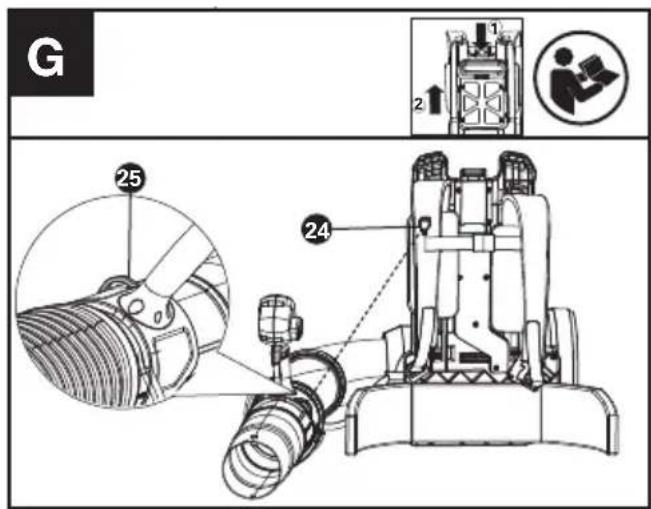

luftstyrka inom den valda nivågränsen och släpp på avtryckaren, och hastigheten återgår till farthållning. Tryck på knappen farthållare för att inaktivera funktionen farthållare vid behov Tillämpning av kroken på selen.(Se Fig G)SV

För att spara utrymme när den blåsaren inte används, häng blåsarkopplingen på kroken på selen. Kontrollera luftintaget (Se bild H)

1.Luftintaget ska kontrolleras ofta för att säkerställa att intaget inte är blockerat. 2.Om intaget är blockerat, stoppa äkten först och rensa bort oönskat material. VARNING! Se till att batteriet plockas bort innan du kontrollerar och rengör fläkten. Tag bort statisk elektricitet (Se bild I)

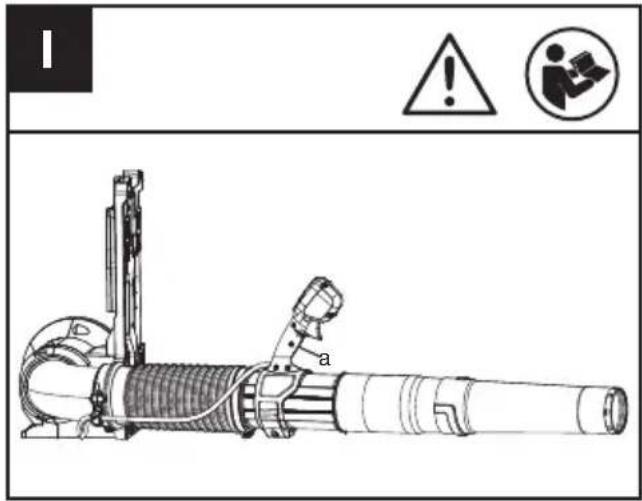

"Varning - Användning av äkten i extremt kalla och torra förhållanden kan leda till en uppbyggnad av statisk elektricitet som kan orsaka stötar för användaren. För att minska risken, se till att det nns hudkontakt med jordningsremmen(a) på handtaget." TRANSPORT Transport av fläkten

1. Stäng av äkten och plocka bort batteriet.

2. När du transporterar blåsaren för hand, häng den

i kroken på selen och ytta den till destinationen. Transport av batteriet

1. Se till att batteriet är i ett säkert skick.

2. Använd icke-ledande förpackning när du

lagstiftningen om farligt gods. Transportera endast batterier när batterifacket är oskadat. Packa batterierna på ett sådant sätt att de inte kan röra sig fritt i förpackningen. RENGÖRING

1. Använd inte aggressiva rengöringsmedel eller

lösningsmedel. Rengör maskinen efter användning med en fuktig trasa doppad i milt rengöringsmedel.

2. Se till att anslutningen till batteriet är fri från smuts och

skräp och rengör med en mjuk och torr borste eller trasa.

3. Spreja inte vatten på motorn eller elektriska

4. Använd inte vatten med tryck för att rengöra maskinen.

5. Ta isär selen försiktigt när du behöver rengöra

selebältet och sätt tillbaka före användning. FÖRVARING

1. Ta bort batteripaketet från blåsaren innan

2. Förvara blåsaren och batteriet på en torr och

säker plats som är oåtkomlig för barn eller annan obehörig person. Ta bort tillbehör om den inte används under en längre tid.306

3. Förvara batteriet endast inom ett temperaturområde mellan 5 °C och 25 °C. Som ett exempel, lämna inte

batteriet i bilen sommartid.

4. Rengör maskinens utsida noggrant med en mjuk borste och trasa. Använd inte vatten, lösningsmedel eller

polermedel. Ta bort allt gräs och skräp, särskilt från ventilationsöppningarna.

5. Förvara maskinen på en torr plats. Placera inga andra föremål ovanpå maskinen.

6. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning.

Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på. För batteriverktyg Det rekommenderade omgivningstemperaturintervallen för laddningssystem vid laddning är -5đ~45đ (23°F~113°F). FELSÖKNING I följande tabell hittar du problem och åtgärder som du kan utföra om inte enheten fungerar som den ska. Varning: Stäng av enheten och ta bort batteriet före all felsökning. 60V Kommersiell ryggsäcksblåsare Problem Möjliga orsaker Korrigerande åtgärder Batteriindikatorns lysdiod blinkar Låg batterispänning. Ladda batteriet. Röd lysdiod blinkar vid fel Batteriet är för varmt eller för kallt. Ta bort batteriet. Låt blåsaren svalna eller värmas upp. The product does not start Skräp på batterikontakterna. Rengör batterikontakterna med tryckluft eller en mjuk borste. Andra problem Kontakta kundtjänst. Produkten stannar under användning. Batteriet är inte helt isatt i maskinen. Sätt i batteriet helt. Potentiellt elektriskt problem. Kontakta kundtjänst. Överdrivna vibrationer/ oljud. Skärmen för luftintaget är blockerad Ta bort batteriet; Öppna luftintaget och rensa bort material. Problem med skärtillsatser. Maskinen är defekt. Byt ut skärtillsats. Kontakta kundtjänst. BATTERI Problem Möjliga orsaker Korrigerande åtgärder Lysdioden är tänd vid fel Batteriet är urladdat Byt ut batteriet. Om batteriet inte laddar, kontakta din serviceagent. Problem med temperaturen. Använd batteriet i miljöer där temperaturen ligger mellan -20°C till +45°C för urladdning. Andra Kontakta din serviceagent.SV

Lufthastighet 85m/s Grad av skydd IPX4 Maskinens vikt (Naken verktyg) 6.9Kg ** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det nns inga säkerhetsrelaterade förändringar mellan dessa modeller. *** Spänning mäts utan arbetsbelastning. Initial batterispänning når maximalt 60 volt. Nominell spänning är 54 volt.

REKOMMENDERADE BATTERIER OCH LADDARE

Batteripaket Kapacitet Laddning Amperage KAC804 4.0 Ah KAC840 30 A KAC810 11.0 Ah Vi rekommenderar att du köper dina tillbehör från samma leverantör som sålde verktyget till dig. Se förpackningen med tillbehör för mer information. Leverantören kan hjälpa dig och ge råd. TEKNISKA DATA FÖR BATTERIPAKET (TILLVAL) Frekvensband för Bluetooth 2400-2483.5 MHz Maximal sändareffekt för Bluetooth 8 dBm308

BULLERINFORMATION Uppmätt ljudtryck

Använd hörselskydd VIBRATIONSINFORMATION Typisk uppmätt vibrering

Det deklarerade totala vibrationsvärdet kan användas för att jämföra ett verktyg med ett annat och det kan också användas för preliminär bedömning av exponering. VARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används: Hur verktyget används och materialet som verktyget används med. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick. Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används. Verktyget används som avsett enligt konstruktionen och de här instruktionerna. Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt. VARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt). Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Planera ditt arbetsschema för att sprida ut användning av k DEKLARATION OM ÖVERENSSTÄMMELSE VI, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Deklarerar att denna produkt, Beskrivning Batteridriven vakuumblåsare Typ KC500 KC500.X (5-utformad maskin, representativ vakuumelektrisk äkt) Funktion uppsamling eller utblås av skräp På Positecs vägnar förklara att produkten 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC ändrad av 2005/88/EC 2000/14/EC ändrad av 2005/88/EC: - Konformitetsutvärderingsprocedur enligt Bilaga VI - Uppmätt bullernivå 96.2 dB (A) - Deklarerad garanterad bullernivå 99 dB (A) Standarder överensstämmer med EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2 Personen som godkänts att sammanställa den tekniska len Namn Marcel Filz Adress Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/12/16 Allen Ding Deputy Chief Engineer, Testing & Certication Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaCopyright © 2023, Positec. All Rights Reserved. AR01693701
