BRUKSANVISNING KC500.9 KRESS

Sæt skulderlåsen i rammen som vist.

Fastgør blæserrøret

Takk for at du kjøpte dette Kress Commercial-produktet. Vi er dedikerte innen utvikling av høykvalitetsprodukter som møter dine behov for kommersiell landsskapsarkitektur.

Kress-merket er synonymt med försteklasses service. Hvis du har spørsmål eller bekymringer angående produktet gjennom produktets levetid, bes du kontakte forhandleren din eller vårt kundeserviceteam for å få hjelp.

Vi er sikre på at du vil ha glede av å bruke Kress-produktet ditt i mange år fremover.

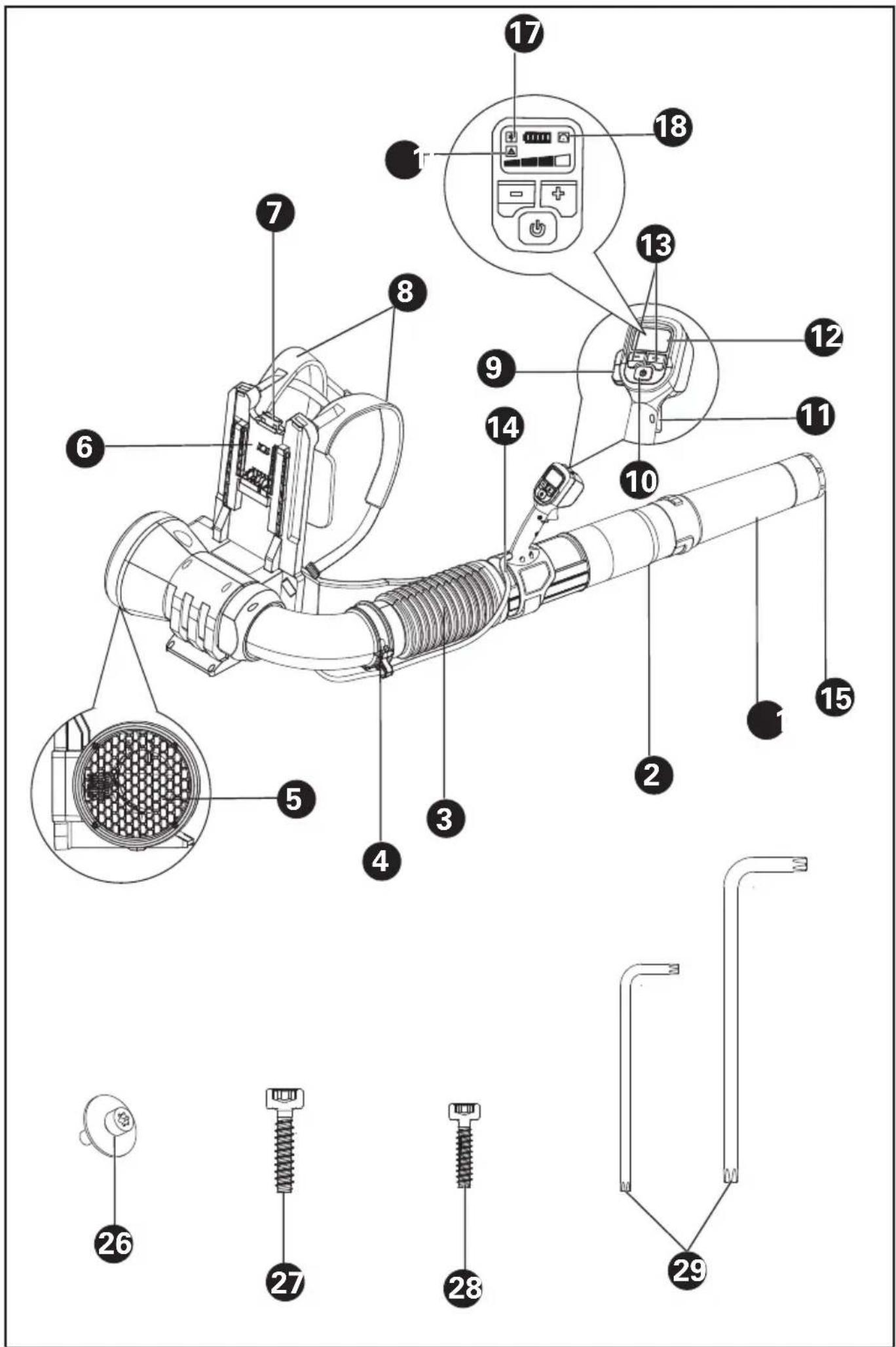

TILTENKT BRUK

Denne maskinen er ment for å blåse løv, gress, papir og lignende materialer.

* Ikke alt illustrert eller beskrevet tilbehør inngår i leveransen. **Bruk skruene for de angitte posisjonene. Skruene og skiftenøkkelen er i den gjennomsiktige posen.

NOR

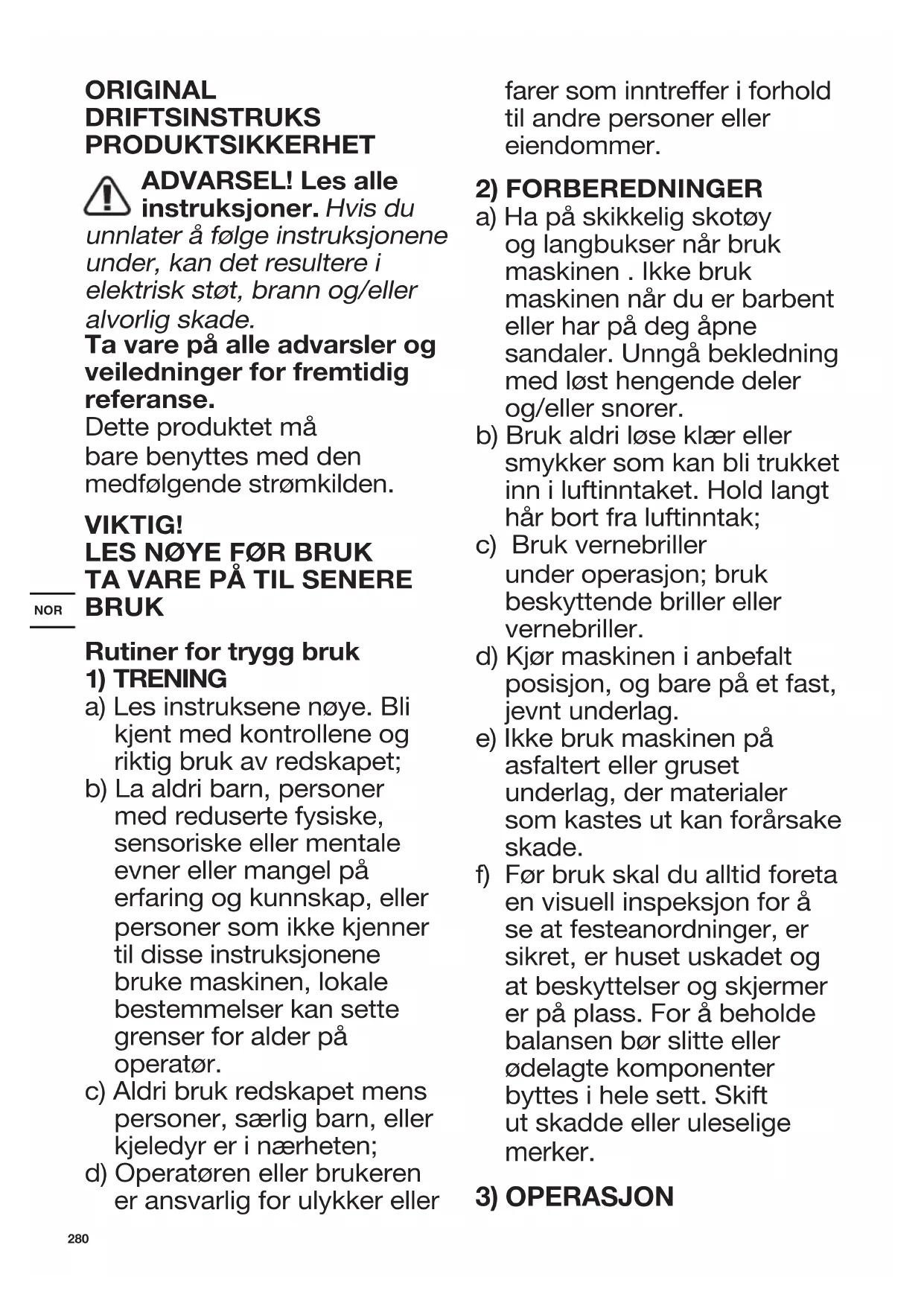

ORIGINAL DRIFTSINSTRUKS PRODUKTSIKKERHET

ADVARSEL! Les alle instruksjoner. Hvis du

unnlater å følge instruksjonene under, kan det resultere i elektrisk støt, brann og/eller alvorlig skade.

Ta vare på alle advarsler og veiledninger for fremtidig referanse.

a) Les instruksene nøye. Bli kjent med kontrollene og riktig bruk av redskapet;
b) La aldri barn, personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, eller personer som ikke kjenner til disse instruksjonene bruke maskinen, lokale bestemmelser kan sette grenser for alder på operatør.

c) Aldri bruk redskapet mens personer, særlig barn, eller kjeledyr er i nærheten;

d) Operatøren eller brukeren er ansvarlig for ulykker eller

farer som inntreffer i forhold til andre personer eller eiendommer.

2) FORBEREDNINGER

a) Ha på skikkelig skotøy og langbukser når bruk maskinen. Ikke bruk maskinen når du er barbent eller har på deg åpne sandaler. Unngå bekledning med løst hengende deler og/eller snorer.

b) Bruk aldri løse klær eller smykker som kan bli trukket inn i luftinntaket. Hold langt hår bort fra luftinntak;

c) Bruk vernebriller under operasjon; bruk beskyttende briller eller vernebriller.

d) Kjør maskinen i anbefalt posisjon, og bare på et fast, jevnt underlag.

e) Ikke bruk maskinen på asfaltert eller gruset underlag, der materialer som kastes ut kan forårsake skade.

f) Før bruk skal du alltid foreta en visuell inspeksjon for å se at festeanordninger, er sikret, er huset uskadet og at beskyttelser og skjermer er på plass. For å beholde balansen bør slitte eller ødelagte komponenter byttes i hele sett. Skift ut skadde eller uleselige merker.

3) OPERASJON

b) Hold ansiktet og kroppen unna mateåpningen.

c) Ikke la klærne, hendene, eller andre kroppsdeler komme inn i matekammeret, utkastingssjakten, eller i nærheten av noen bevegelige deler.

d) Sørg for god balanse og godt fotfeste til enhver tid. Ikke strekk deg over.

f) Hvis maskinen skulle begynne å lage uvanlig støy eller vibrasjoner, slå straks av strømmen og la maskinen stoppe. Fjern batteripakken fra maskinen og gjør følgende før du starter og bruke maskinen igjen:

i) inspiser for skader;

ii) Bytt ut eller reparer ødelagte deler;

iii) Sjekk og stram til løse deler.

g) Ikke la behandlet materiale bygge seg opp i utkastsonen. Dette kan hindre riktig tømming, og kan føre til tilbakeslag av materiale gjennom mateåpningen.

h) Hvis maskinen blir tett, steng av strømkilden og fjern batteripakken fra maskinen før du rengjør den for avfall.

i) Aldri bruk redskapet med defektive vern eller skjermer, uten sikkerhetstilbehør.

j) Hold strømkilden ren for avfall og andre ansamlinger, for å hindre skade på strømkilden eller at det oppstår brann.

- før noe som blokkerer fjernes.

- før du kontrollerer, renser eller reparerer med redskapet;

m) Unngå å bruke maskinen i dårlige værforhold, spesielt när det er fare for lynnedslag.

a) Sørg for at alle muttere, bolter og skruer sitter stramt for og for at redskapet er trygt og rede for bruk.

b) Erstatt slitte eller skadde deler.

c) Bruk kun ekte

d) Oppbevar maskinen på et tørt sted, som er utilgjengelig for barn.
e) Når maskinen stoppes for vedlikehold, inspeksjon, lagring, eller for å endre et tilbehør, må du slå av strømkilden, koble maskinen fra strømnettet, og sørge for at alle bevegelige deler stanset helt. La maskinen avkjøles før du gjør noen undersøkelser, justeringer osv. Behandle maskinen med forsiktighet og hold den ren.
f) Oppbevar maskinen på et tørt sted, som er utilgjengelig for barn.
g) Kjøle seg ned før lagring.
h) Forsøk aldri å omgå låsefunksjonen på beskyttelsen

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b)Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke løst i en boks eller skuff hvor de kan kortslutte hverandre

eller bli kortsluttet av andre metallgjenstander.

Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.

c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d)Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp.
f) Hold batteripakken ren og tørr.
g)Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.
h) Batteripakken må lades før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.
i) Ikke ha batteripakken til

ladning når den ikke er i bruk.

j) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å oppnå maksimal ytelse.

k) Bruk kun batterilader spesifisert av Kress. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.

I) Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.

m)Hold batteripakken utenfor barns rekkevidde.

n)Ta vare på den originale bruksanvisningen for fremtidig bruk.

o)Ta ut batteriene fra utstyret når det ikke er i bruk.

p)Kvitt deg med produktet på forsvarlig måte.

q)Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.

r) Hold batteriet unna mikrobølger og høyt trykk.

BRUKERHÅNDBOKSKRAV FOR TRÅDL∅ST PRODUKT

a) Bruk av denne enheten er underlagt følgende to

betingelser:

(1) Denne enheten kan ikke forårsake skadelig interferens, og

(2) denne enheten må akseptere all interferens som mottas, inkludert interferens som kan forårsake uønsket drift.

b) Forsiktig: Endringer eller modifikasjoner av denne enheten som ikke er uttrykkelig godkjent av parten som er ansvarlig for samsvar, kan ugyldiggjøre brukerens rett til å bruke utstyret.

c) MERK: Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens for radiokommunikasjon. Det er imidlertid ingen garanti for at interferens ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker skadelig interferens for radio- eller TV-mottak, noe som kan fastslås ved å slå utstyret av og på, oppfordres brukeren til å prøve å korrigere interferensen med ett eller flere av følgende

tiltak:

• Reorienter eller flytt mottakerantennen.
• ∅k avstanden mellom utstyret og mottakeren.
• Koble utstyret til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Konsulter forhandleren eller en erfaren radio/TV-tekniker for å få hjelp.

SYMBOLER

	Les instruksjonsveiledningen
	Advarsel
	Bruk hørselsvern
	Bruk vernebriller
	Dobbel isolasjon
	Hold tilskuere og barn på avstand

	Varsling av fare
	Fjern batteriet fra strømtilkoblingen før du utfører noen justeringer, service eller vedlikehold.
	Hvis det ikke håndteres riktig, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.
	Ikke brenn
Li-Ion	Litium-ion-batterier Dette produktet er merket med symboler tilknyttet “separat samling” av alle batteripakker og batteripakker. Du kan deretter resirkulere eller fjerne den for å redusere påvirkningen på miljøet. Batteripakken inneholder skadelige stoffer som kan være skadelige for miljøet og menneskers helse.
	Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

MONTERING OG BRUK

Merk: Les nøye gjennom instruksjonsboka før du bruker verktøyet.

F∅R BRUK:

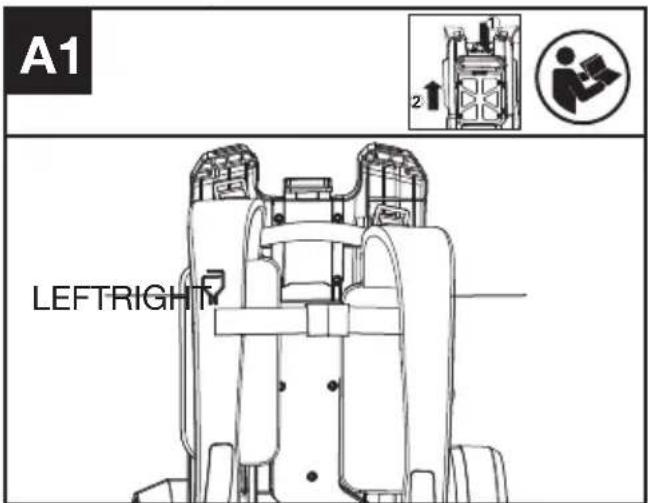

Monter selebeltet til selerammen.(Brukes når du skal montere selen igjen etter vask) Sørg for at skulderstroppen med krok er i venstre posisjon, som vist. (Se fig. A1)

A1 LEFTRIGHT

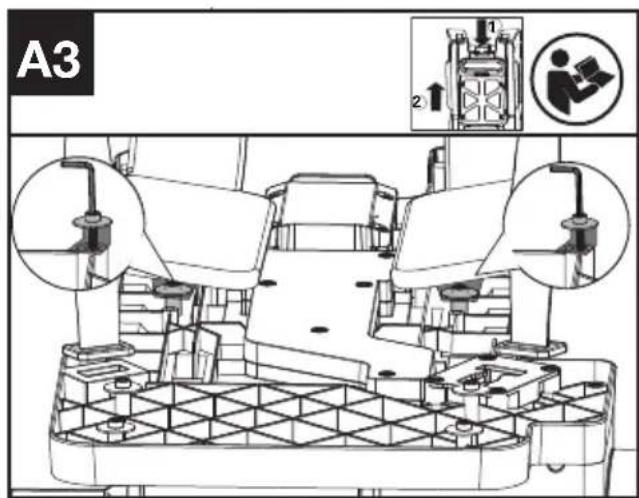

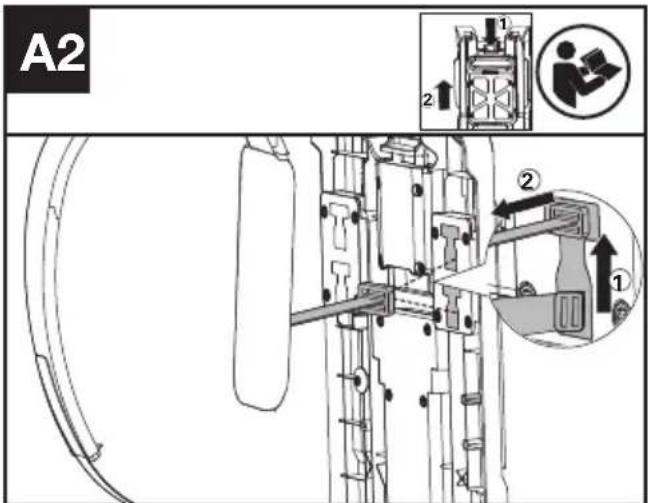

Fest skulderbeltet til rammen (se fig. A2, A3).

A2 1 2 ① ② ②

A3 1 2 ↑

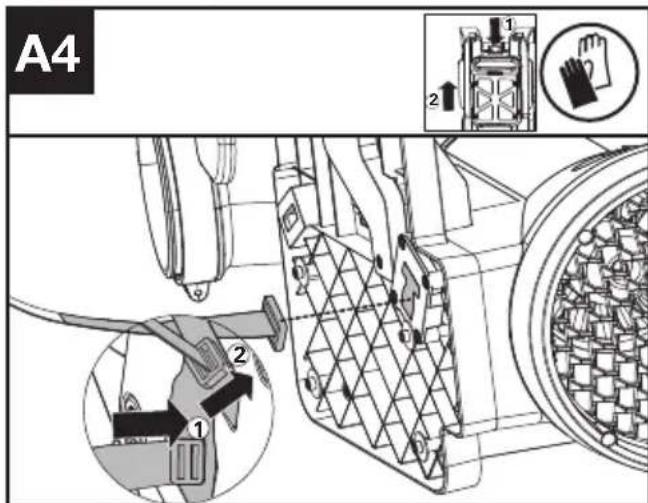

A4 1 2 1 2

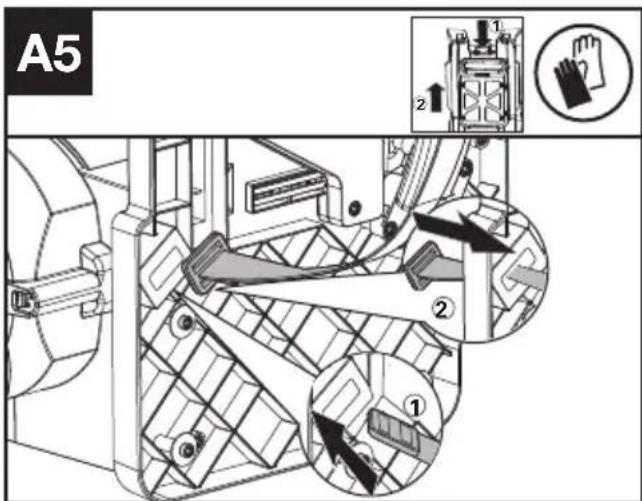

A5 1 2 ① ②

1. Veksleren må settes inn i «T»-hullet, deretter vris 90°. (Se fig. A2 og A4).
   2.Fest stroppen med skruer og skiver. (Se fig. A3). Skruer og skiver er i delepakken.
   3.Hold veksleren i flat tilstand og skyv den gjennom hullet som vist. (Se fig. A5).

Merk: Selen er utformet med to «T»-hull i den øvre rammen for å gi to høyder du kan velge. Det anbefales å velge det øvre «T»-hullet hvis du er ganske høy.

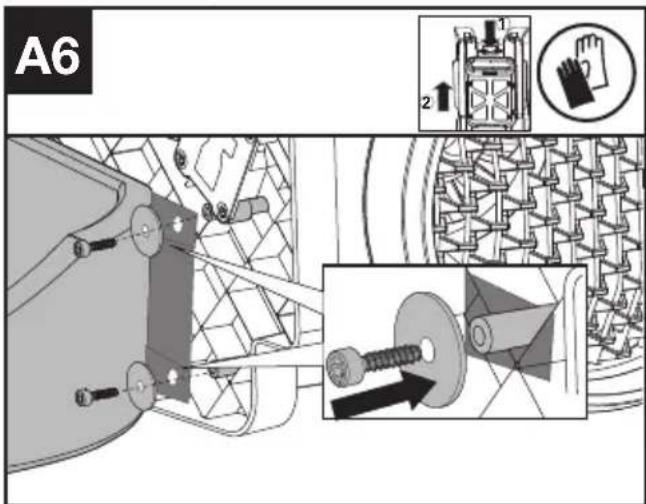

Fest midjebeltet til selerammen. (Se fig. A6)

A6 2

Fest midjebeltet til rammen med skruer og skiver som vist. (Skruene og skivene finnes i delepakken)

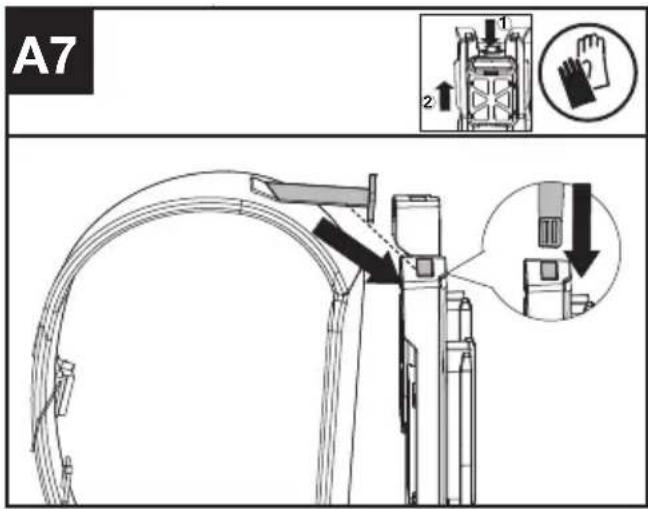

Fest skuldervekslingen i selerammen. (Se A7)

A7 1 2 3

Sett skuldervekslingen inn i selerammen som vist.

Monter blåserøret

1. Fest koblingen (21) til enden av blåserøret. (Se fig. B2)
2. Sett inn koblingen sammen med blåserøret i det fleksible røret. (Se fig. B3 ①). Plasser deretter klemmen på enden av det fleksible røret som vist (se fig. B3 ②);
3. Stram klemmen med skruer som vist. (Se fig B3)

Merk: Tiltrekkingsmomentverdien for skruen bør settes mellom 1,2 Nm og 1,6 Nm.

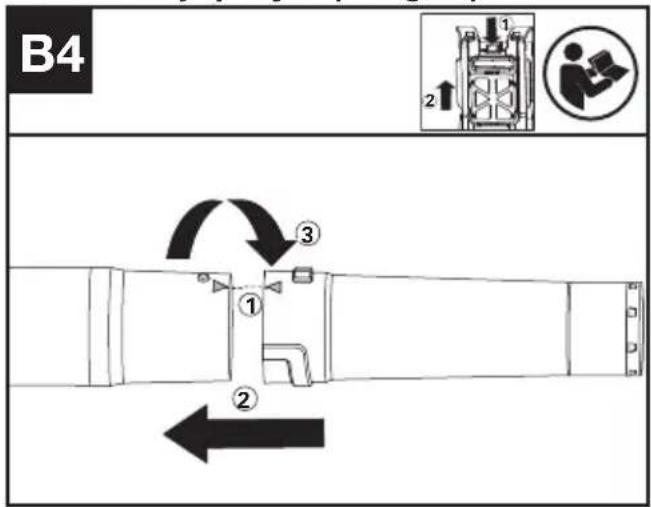

Monter en hjelpedyse (se fig B4)

B4 ① ② ③

1. Matche «△ mellom blåserør og blåsedyse ( ①);
2. Skyv munnstykket inn på blåserøret langs gjengen (C)
3. Vri viftemunnstykket i den angitte retningen for å läse inn blåsedysen (☐).

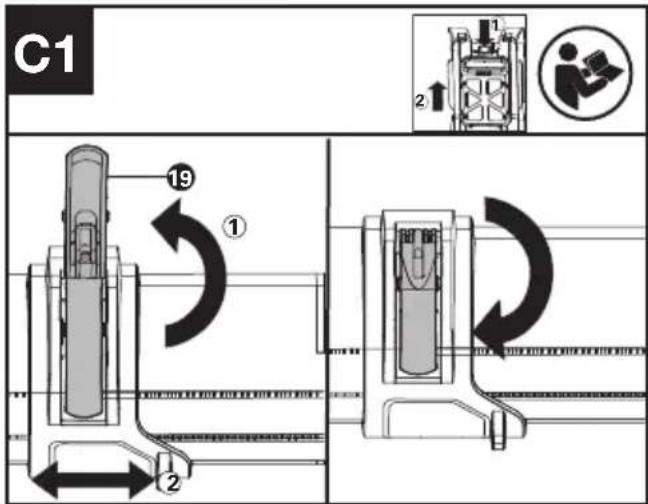

Montere kontrollhåndtaket (se fig. C1, C2, C3)

C1 19 ① 2 2↑

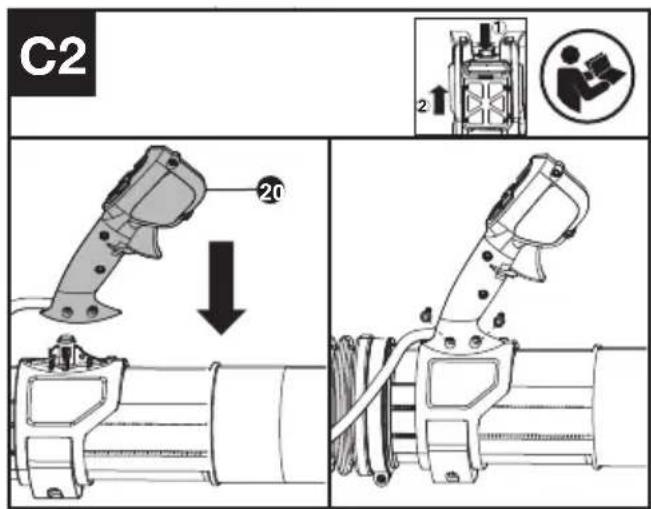

C2 20 2↑

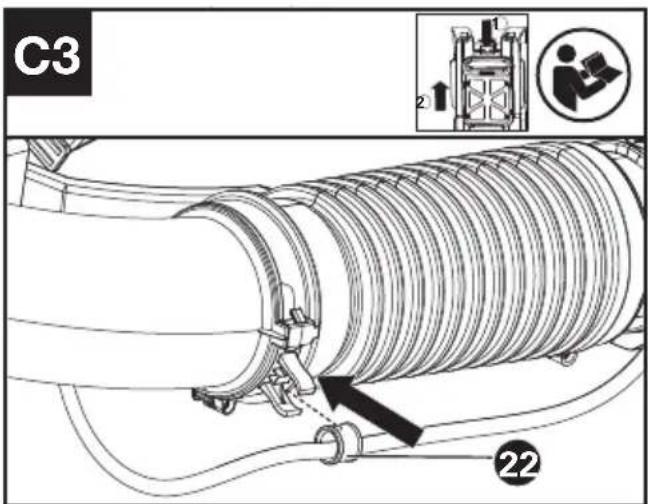

C3 2 22

1. Åpne fronthåndtaksklemmen og flytt den til ønsket plassering, lukk deretter fronthåndtaksklemmen som vist (se fig. C1).
2. Monter kontrollhåndtaket med skruer som vist. (Se fig. C2).

Merk: Tiltrekkingsmomentverdien for skruen bør settes mellom 1,2 Nm og 1,6 Nm. 3. Sett kabelkoblingen inn i den fleksible rørklemmen. (Se fig. C3)

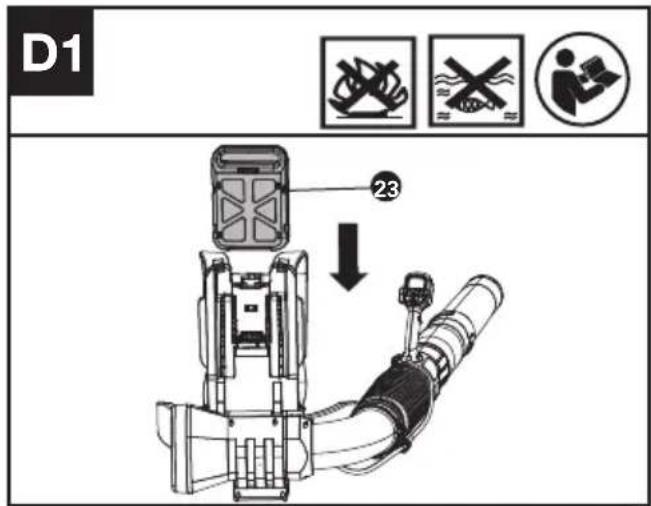

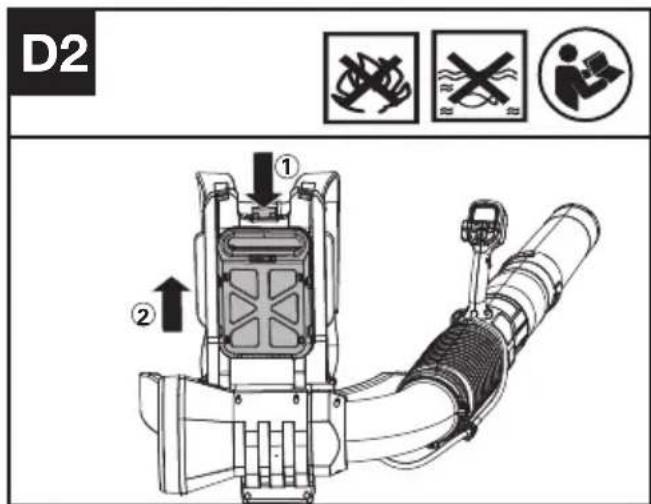

BETJENING Sett inn / fjern batteriet (se fig. D1, D2)

D1 23

D2 ① ②

1. Installasjon av batteri: Skyv batteriet langs sporet.
2. Fjerning av batteri: Trykk på utløserknappen og trekk ut batteriet.

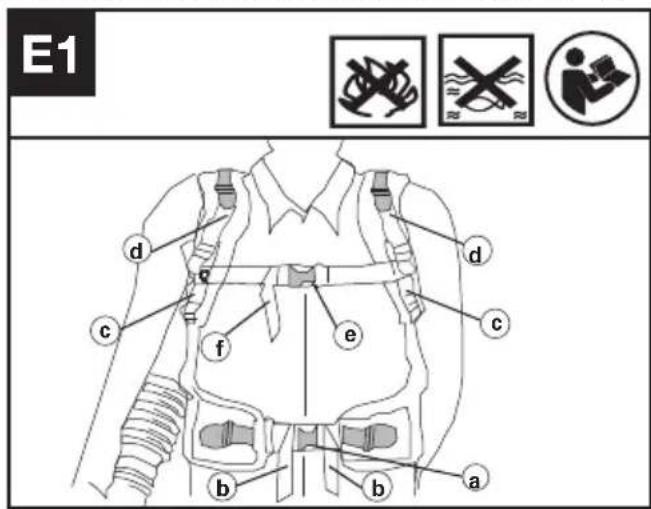

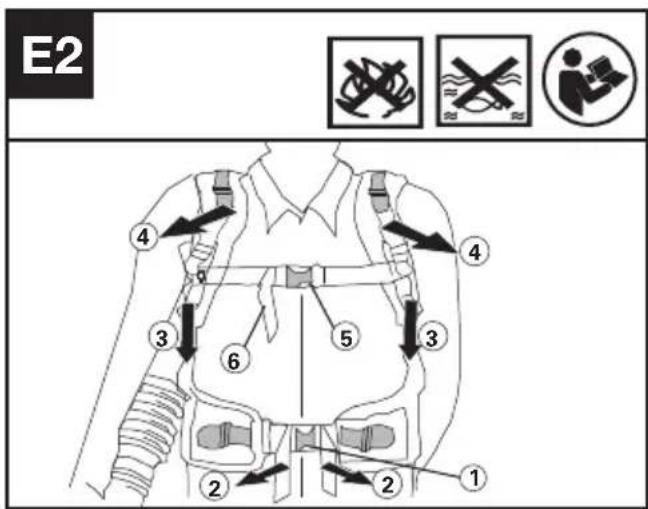

Plasser selen på produktet. (se fig. E1, E2)

E1 d c e f b a b c d e b w w w

E2 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

1. Fest midjespennen (a). Juster lengden på midjestroppene (b) for å sikre at de er sikkert plassert ved hoftene. (Se fig. E2 trinn ①②)
2. Stram armstroppene (c) og skulderstroppene (d). Husk å la det være et lite mellomrom over skulderen, som fordeler vekten av batteriet over skuldrene for å balansere vekten. (Se fig. E2 trinn 34)
3. Fest brystspennen (e) og juster bryststroppene (f) før arbeid. (Se fig. E2 trinn 5 6)

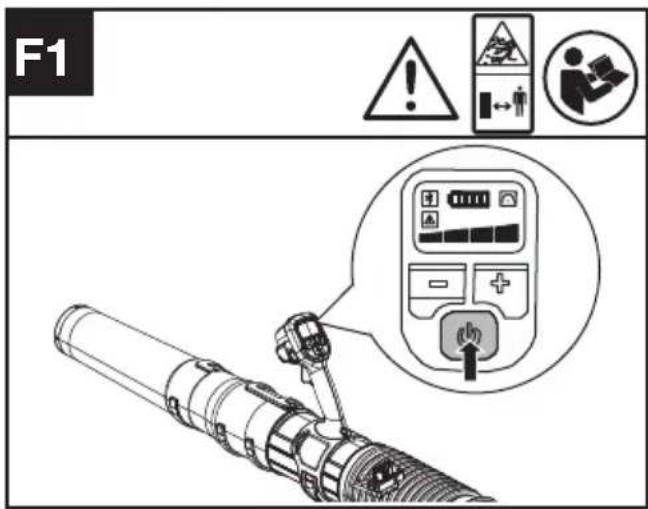

For å starte (se fig. F1)

1. Trykk på 0,5 sekunder for å starte produktet.

1. Trykk på/av-knappen for å aktivere blåseren, og trykk deretter på utlöseren for å betjene den. Trykk på +/- for å velge riktig nivå på luftstyrken. Blåseren när MAKS-hastigheten när de fire lysene tennes.

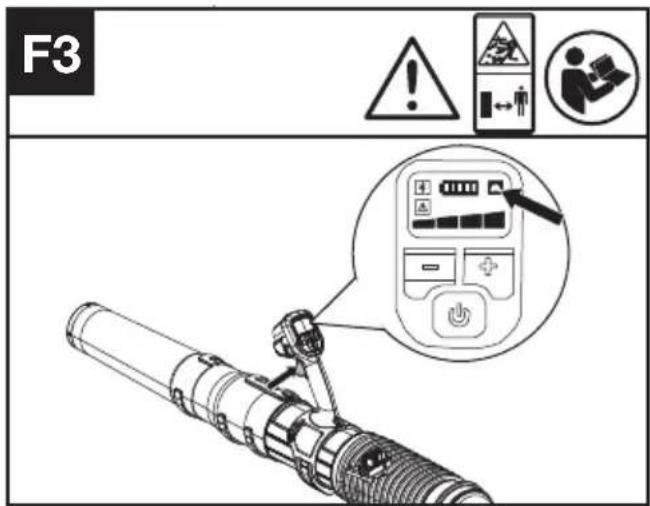

Trykk på hastighetsholder-knappen for å angi den valgte luftstrømmen, 📞 tennes (se fig. F3)

1. Trykk på/av-knappen for å aktivere blåseren, og trykk deretter på utløseren for å betjene den. Trykk på hastighetsholder-knappen og symbolet «» tennes. Da vil blåseren være på gjeldende hastighet selv om du løsner utløseren.
2. Du kan trykke på utløseren for å få større luftstyrke innenfor den valgte nivågrensen og slippe den. Hastigheten går da tilbake til mathastigheten. Trykk på hastighetsholder-knappen for å deaktivere hastighetsholder-funksjonen etter behov

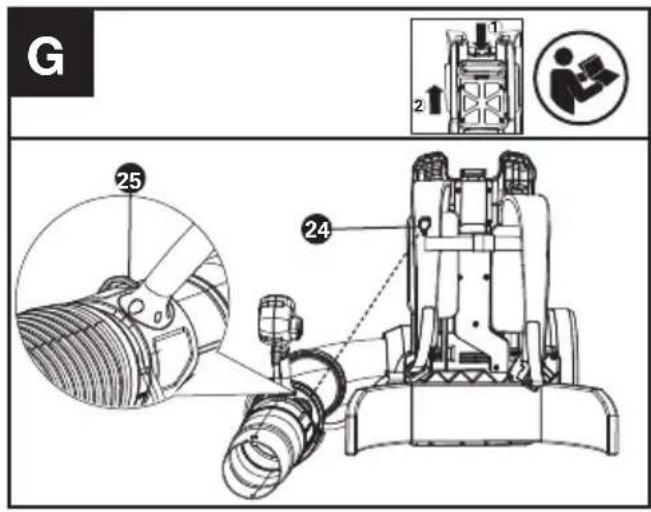

Bruke krok på selen.(Se Fig G)

G 25 24

For å spare plass när den ikke brukes, er kan blåserkoblingen henges på selekroken.

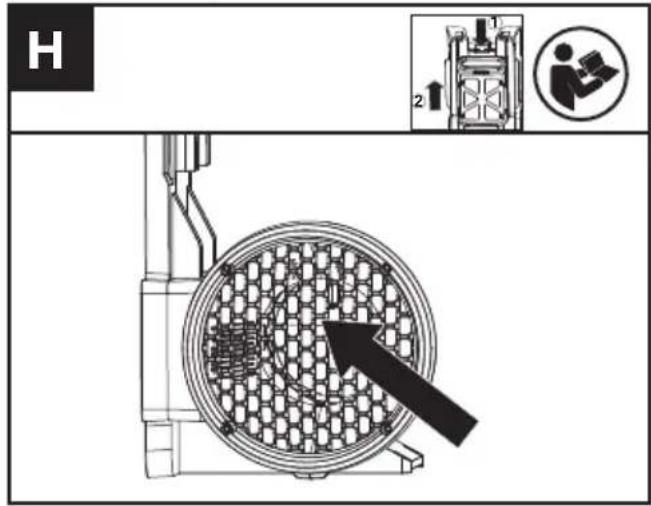

Kontroller luftinntaket (se fig. H)

H 2

1. Kontroller luftinntaket ofte for å sikre at det ikke er blokkert.
   2.Hvis inntaket er blokkert, må du først stoppe blåseren og fjerne det uønskede materialet.

ADVARSEL! Sørg for å fjerne batteriet før du kontrollerer og fjerner viften.

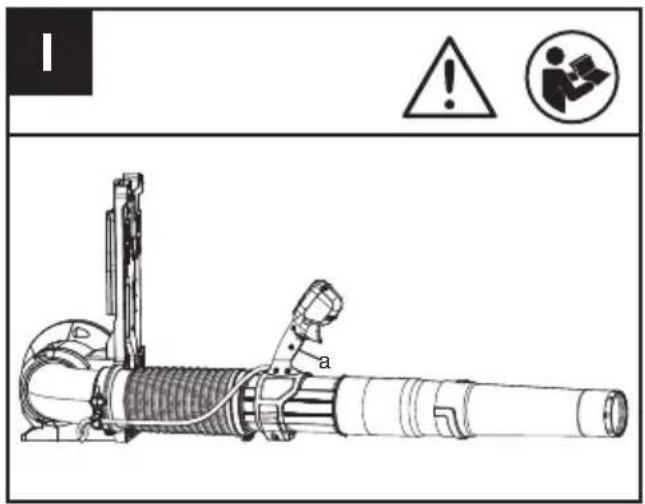

Eksporter statisk elektrisitet (se fig. I)

«Advarsel – bruk av viften under ekstremt kalde og tørre forhold kan føre til oppbygging av statisk elektrisitet som kan gi brukeren støt. For å redusere risikoen, sørg for at det er hudkontakt med jordingsstroppen(a) på håndtaket».

TRANSPORT

Transport av blåseren

1. Slå av blåseren og ta ut batteriet.
2. Når du transporterer blåseren for hånd, henges blåseren på selekroken på og flyttes til målet.

Transport av batteriet

1. Sørg for at batteriet er i en sikker tilstand.
2. Bruk ikke-ledende emballasje når du transporterer batteriet.
3. Li-lon-batteriene på innsiden er underlagt kravene i lov om farlig gods. Transporter kun batterier när batterihuset er uskadet. Pakk inn batteriene på en slik måte at de ikke kan beveges rundt i emballasjen.

RENGJ∅RING

1. Ikke bruk aggressive vaskemidler eller løsemidler. Rengjør maskinen etter bruk med en fuktig klut dyppet i mildt vaskemiddel.
2. Hold batteritilkoblingen fri for smuss og rusk. Rengjør med en myk og tørr børste eller klut.
3. Ikke spray vann på motoren og elektriske komponenter.
4. Ikke rengjør maskinen med et trykkvaskeaggregat.
5. Demonter internbeltene forsiktig når det er nødvendig å rengjøre selebeltet og sette det på plass igjen før bruk.

OPPBEVARING

1. Fjern batteripakken fra blåseren før lagring.
2. Oppbevar blåseren og batteriet på et tørt og sikkert sted som er utilgjengelig for barn og andre uvedkommende. Fjern festeredskapet hvis det ikke skal brukes på lang tid.

3. Oppbevar batteriet kun innenfor et temperaturområde mellom 41 °F (5 °C) og 77 °F (25 °C). La for eksempel ikke batteriet ligge i bilen om sommeren.

4. Rengjør maskinen nøye utvendig med en myk børste og klut. Ikke bruk vann, løsemidler eller poleringsmidler. Fjern alt gress og rusk, spesielt fra ventilasjonsåpningene.

5. Oppbevar maskinen på et tört sted. Ikke plasser andre objekter på toppen av maskinen.
6. Etter at maskinen og batteriet er blitt våte i regn under drift, anbefales det at de tørkes før lagring eller lading. Hvis maskinen ikke kan slås på, ta ut batteriet og sett det inn igjen.

For Batteriverktøy

Den anbefalte omgivelsestemperaturområdet for utlading er -20°C\~45°C(-4°F\~113°F).

Anbefalt omgivelsestemperatur for ladesystemet under lading er -5°C\~45°C (23°F\~113°F).

FEILS∅KING

Følgende tabell viser problemstillinger og handlinger du kan utføre hvis maskinen ikke fungerer normalt.

ADVARSEL: Slå av maskinen og fjern batteriet før feilsøking.

60 V kommersiell ryggbåren laubläser

Problemer Mulige årsaker Korrigerende tiltak
LED-batteriindikatoren blinker	Lav batterispenning. Lad batteriet.
LED-lyset blinker for rød feil	Batteriet er for varmt eller for kaldt.	Fjern batteriet.La blåseren avkjøles eller varmes opp.
Produktet starter ikke Smuss	i batterikontaktene. Rengjør batterikontaktene med trykkluft eller en myk børste.
	Andre problemer Kontakt en serviceagent.
Produktet stopper under bruk	Batteriet er ikke satt helt inn i maskinen.	Sett inn batteriet helt.
	Potensielt elektrisk problem. Kontakt en serviceagent.
Mye vibrasjon/støy. Luftinntaksskjermen er blokkert		Fjern batteriet;Åpne luftinntaket og fjern uønskede materialer.
		Problem med festeredskap.Defekt maskin.	Bytt skjæreutstyret.Kontakt en serviceagent.

BATTERI

** X = 1-999, A-Z, M1-M9 er kun for forskjellige kunder, det er ingen sikkerhetsrelaterte endringer mellom disse modellene.
*** Spenning målt uten arbeidsbyrde. Innledende batterispenning när maksimalt 60 volt. Nominell spenning er 54 volt.

FORESLÅTTE BATTERIER OG LADERE

Batteri Kapasitet Lader Amperage
KAC804 4.0 Ah		KAC840 30 A
KAC810 11.0 Ah

NOR

Vi anbefaler at du kjøper tilbehøret fra den samme forhandleren som solgte deg verktøyet. Se tilbehøremballasjen for mer informasjon. Din forhandler kan hjelpe deg og gi råd.

TEKNISKE DATA FOR BATTERIPAKKE (VALGFRITT)

Frekvensbånd for Bluetooth 2400-2483.5 MHz
Maksimal overført kraft for Bluetooth	8 dBm

ST∅YINFORMASJON

Belastning lydtrykk	L_pA=79.5dB(A)
K_pA	3.0 dB(A)
Belastning lydeffekt	L_WA=96.2dB(A)
K_wA	3.0 dB(A)
Bruk hørselsvern

VIBRASJONS INFORMAS-JON

Vanlig belastningsvibrasjon	a_h < 2.5 m/s^2
Usikkerhet	K=1.5m/s^2

Den erklært totale vibrasjonsverdien kan benyttes til å sammenligne ett verktøy med et annet, og kan også anvendes i en forberedende vurdering av eksponering.

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av verktøyet kan avvike fratt verdi, avhengig av måten verktøyet brukes følgende eksempler og andre variasjoner i an verktøyet brukes:

Hvordan verktøyet brukes og hvilke materialene som blir kuttet eller drillet.

Verktøyet er i god stand og godt veldlikeholdt. Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke brukes riktig.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå

under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som när verktöyet er skrudd av og när det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

For å hjelpe til å minimere risikoen for vibrasjonseksponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

SAMSVARSERKLÆRING

VI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

På vegne av Positec erklær at produktet

Beskrivelse Batteridrevet vakuumblåser

Type KC500 KC500.X (5-designert maskin, representativ vakuumelektrisk vifte)

Funksjoner plukke opp eller blåse rusk

- Tilpassningsbedømmelse Utført ifølge Anneks V

- Målt Lydkraftniv 96.2 dB (A)

- Erklært Garantert Lydkraftniv 99 dB (A)

Standardene samsvarer med

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Montering av blåsröret

Transport av batteriet
