MANUAL DE UTILIZADOR KC500.9 KRESS

INTRODUÇÃO Estimado Cliente, Obrigado por adquirir este produto Kress Commercial. Estamos empenhados em desenvolver produtos de alta qualidade que satisfaçam os seus requisitos comerciais de jardinagem. A marca Kress é sinónimo de um serviço de qualidade superior. Ao longo dos anos de vida útil dos produtos, se tiver dúvidas ou preocupações relativamente ao produto, contacte o revendedor ou a Equipa de Atendimento ao Cliente para obter assistência. Estamos conantes de que irá gostar de trabalhar com o seu produto Kress durante muitos anos.

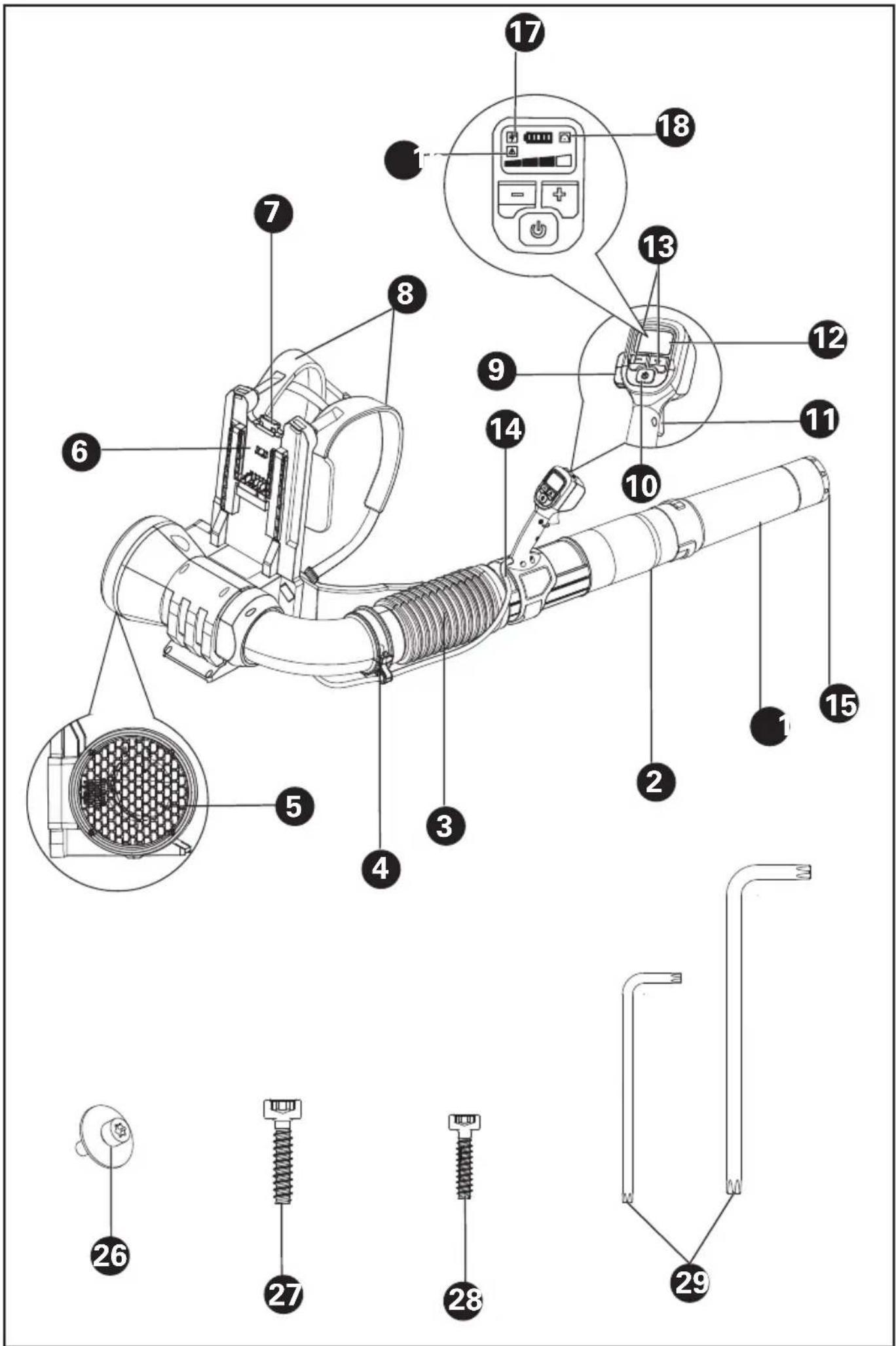

Esta máquina destina-se a soprar folhas, relva, papel e materiais similares.90

9. BOTÃO DE CONTROLO DA VELOCIDADE DE OPERAÇÃO

18. SÍMBOLO DA VELOCIDADE DE OPERAÇÃO

• Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento. **Por favor use os parafusos para as posições especificadas, sendo que tais parafusos e a chave podem ser encontrados no saco transparente.92

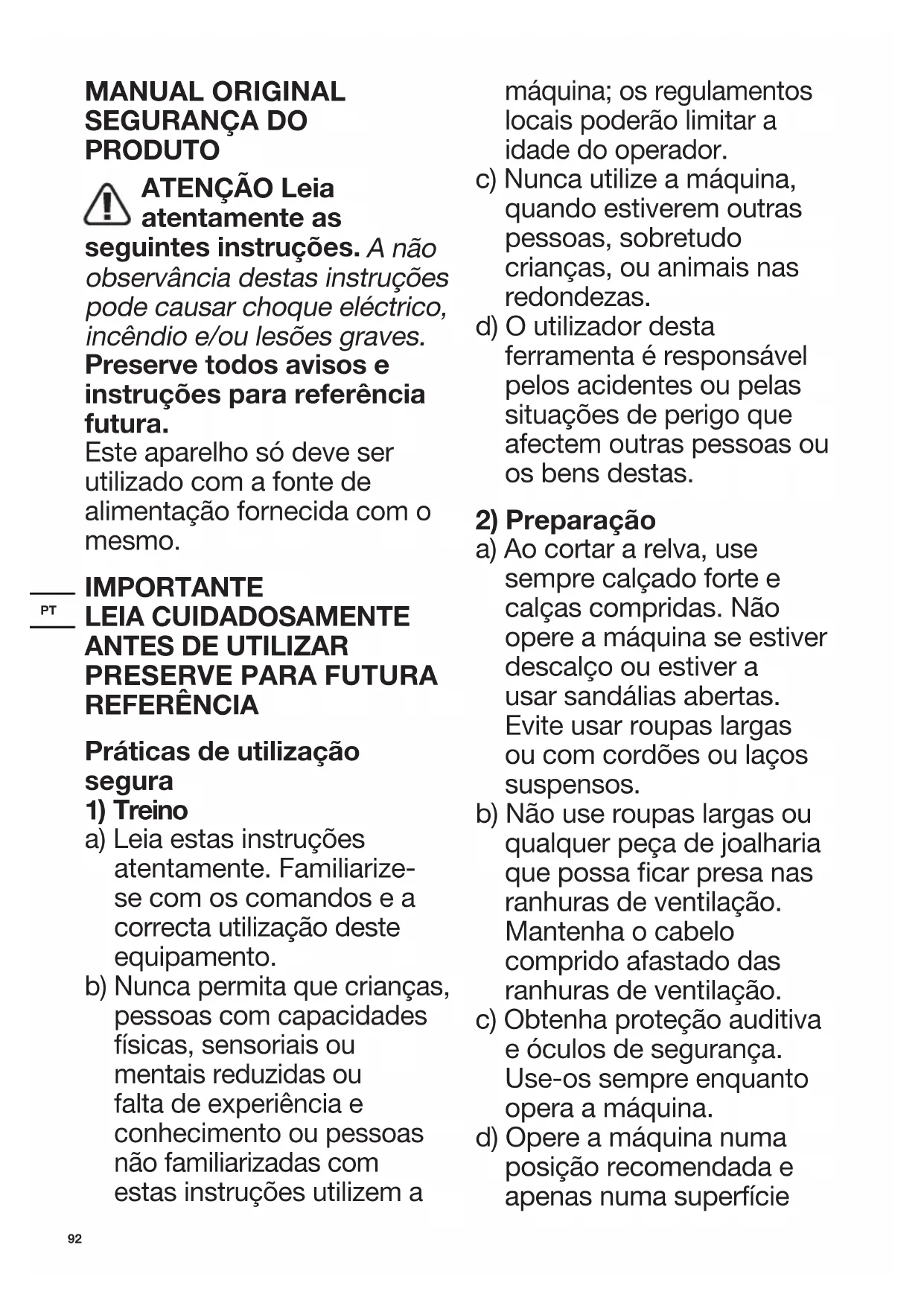

PRODUTO ATENÇÃO Leia atentamente as seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves. Preserve todos avisos e instruções para referência futura. Este aparelho só deve ser utilizado com a fonte de alimentação fornecida com o mesmo. IMPORTANTE LEIA CUIDADOSAMENTE

REFERÊNCIA Práticas de utilização segura

a) Leia estas instruções atentamente. Familiarize- se com os comandos e a correcta utilização deste equipamento. b) Nunca permita que crianças, pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento ou pessoas não familiarizadas com estas instruções utilizem a máquina; os regulamentos locais poderão limitar a idade do operador. c) Nunca utilize a máquina, quando estiverem outras pessoas, sobretudo crianças, ou animais nas redondezas. d) O utilizador desta ferramenta é responsável pelos acidentes ou pelas situações de perigo que afectem outras pessoas ou os bens destas.

a) Ao cortar a relva, use sempre calçado forte e calças compridas. Não opere a máquina se estiver descalço ou estiver a usar sandálias abertas. Evite usar roupas largas ou com cordões ou laços suspensos. b) Não use roupas largas ou qualquer peça de joalharia que possa car presa nas ranhuras de ventilação. Mantenha o cabelo comprido afastado das ranhuras de ventilação. c) Obtenha proteção auditiva e óculos de segurança. Use-os sempre enquanto opera a máquina. d) Opere a máquina numa posição recomendada e apenas numa superfíciePT

rme e nivelada. e) Não opere a máquina numa superfície pavimentada ou em cascalho, onde o material ejetado possa causar ferimentos. f) Antes de usar, inspecione sempre visualmente para vericar se os retentores estão seguros, se a caixa não está danicada e se as proteções e ecrãs estão no devido lugar. Substitua os componentes desgastos ou danicados em conjuntos para preservar o equilíbrio. Substitua as etiquetas danicadas ou ilegíveis.

a) Antes de efetuar o arranque da máquina, certique- se de que a câmara de alimentação está vazia. b) Mantenha o rosto e o corpo afastados da abertura de entrada de alimentação. c) Não permita a presença de mãos ou de qualquer outra parte do corpo ou vestuário no interior da câmara de alimentação, bica de descarga ou junto a qualquer peça móvel. d) Mantenha sempre o equilíbrio e posição apropriados. Não tente chegar a um local de forma insegura. e) Mantenha-se sempre afastado da zona de descarga quando operar esta máquina. f) Se a máquina começar a produzir ruídos incomuns ou vibração, desligue imediatamente a fonte de alimentação e deixe a máquina parar. Remova o pacote de baterias da máquina e tome as medidas seguintes antes de reiniciar e operar a máquina:

i) inspecione eventuais

ii) substitua ou repare peças

eventuais peças soltas. g) Não permita a acumulação de material na zona de descarga; isto poderá prevenir a descarga apropriada e pode resultar retorno de material através da abertura de alimentação. h) Se a máquina entupir, desligue a fonte de alimentação e remova o conjunto de pilhas da máquina antes de limpar os resíduos.

i) Nunca opere a máquina

com barreiras de proteção ou viseiras anómalas ou sem dispositivos de segurança.94

j) Mantenha a fonte de alimentação limpa de resíduos e de outras acumulações para evitar danos na fonte de alimentação ou possível incêndio. k) Não transporte esta máquina enquanto a fonte de alimentação estiver a funcionar. l) Desligue a máquina da fonte de alimentação (por ex.: remova a bateria da ferramenta) - sempre que abandona a máquina, - antes de eliminar bloqueios ou a desentupir a bacia, - antes de vericar, limpar ou reparar o equipamento. m)Evite utilizar a máquina em más condições atmosféricas, especialmente quando existe o risco de queda de raios.

armazenamento a) Mantenha todas as porcas, cavilhas e parafusos apertados para ter a certeza de que o equipamento está em condições de ser utilizado de forma segura. b) Substitua as peças que estejam desgastadas ou danicadas. c) Utilize apenas peças e acessórios de origem. d) Guarde a máquina num local seco fora do alcance das crianças. e) Quando a máquina parar para reparação, inspeção ou armazenamento ou para substituição de um acessório, desligue a fonte de alimentação, desligue a máquina da fonte de alimentação e certique-se de que todas as peças móveis pararam completamente. Deixe a máquina arrefecer antes de realizar quaisquer inspeções, ajustes, etc. Mantenha a máquina com cuidado e limpa. f) Guarde a máquina num local seco fora do alcance das crianças. g) Deixe a máquina arrefecer sempre antes de guardá-la. h) Nunca tente substituir a funcionalidade travada da proteção.

a) Não desmonte, abra ou corte as células da bateria. b)Não submeta a bateria a curto-circuitos. Não armazena as bateriasPT

ao acaso numa caixa ou gaveta onde possam provocar um curto- circuito ou submetidas a curto-circuitos por materiais condutores. Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objectos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio. c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar directa. d)Não exponha a bateria ao choque eléctrico. e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afectada com quantidades abundantes de água e procure aconselhamento médico. f) Mantenha a bateria limpa e seca. g)Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade. h)A bateria necessita de ser carregada antes de ser utilizada. Consulte sempre estas instruções e utilize o procedimento de carga correcto.

i) Não mantenha a bateria a

carregar quando não for utilizada. j) Após longos períodos de tempos de armazenamento, pode ser necessário carregar e descarregar a bateria diversas vezes para obter o desempenho máximo. k)Recarregue apenas com o carregador especificado pela Kress. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento. l) Não utilize uma bateria que não se encontra concebida para a utilização com o equipamento. m)Mantenha a bateria fora do alcance das crianças. n)Preserve as informações originais do produto para futura referência. o)Retire a bateria do96

equipamento quando não estiver em utilização. p)Elimine-a de forma adequada. q)Não misture pilhas de diferente fabrico, capacidade, tamanho ou tipo num dispositivo. r) Mantenha a bateria longe de fornos microondas e altas pressões.

a) A operação deste aparelho está sujeita às duas condições seguintes: (1) Este aparelho não pode causar interferências prejudiciais, e (2) Este aparelho deve aceitar quaisquer interferências, incluindo interferências que possam causar um funcionamento indesejado. b) Atenção: Quaisquer alterações ou modicações que não foram expressamente aprovadas pela parte responsável da conformidade, podem anular a autoridade do utilizador para operar este equipamento. c) NOTA: Este equipamento gera, utiliza e pode radiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, poderá causar interferência nociva em comunicações de rádio. No entanto, não existem quaisquer garantias de que não ocorram interferências numa instalação particular. Se este equipamento causar uma interferência prejudicial à receção de rádio ou televisão, o que pode ser determinado ao ligar e desligar o equipamento, recomenda- se que o utilizador tente corrigir esta interferência mediante uma ou mais das seguintes medidas: - Reorientar ou reposicionar a antena recetora. - Aumentar a distância entre o equipamento e o recetor. - Ligar o equipamento a uma tomada num circuito diferente daquele ao qual o recetor está ligado. - Consultar o vendedor ou um técnico de rádio/ TV experiente para obter ajuda.PT

SÍMBOLOS Ler o manual AVISO sar protecção para os ouvidos Usar óculos de protecção Isolamento duplo Mantenha as outras pessoas afastadas Aviso de perigo

Certique-se de que a bateria é removida antes de substituir os acessórios. As baterias poderão entrar no ciclo hídrico caso sejam descartadas indevidamente, o que pode representar perigo para o ecossistema. Não elimine as baterias usadas como resíduos municipais não separados. Não queimar Bateria de iões de lítio Este produto foi marcado com um símbolo relacionado com a “recolha separada” de todos os conjuntos de baterias e o con- junto de bateria. Será reciclada ou desmantelada para reduzir o impacto no meio ambiente. Os conjuntos de baterias podem ser perigosos para o meio ambiente e para a saúde humana, uma vez que contêm substâncias perigosas. Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre recicla- gem.98

MONTAGEM E FUNCIONAMENTO NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções.

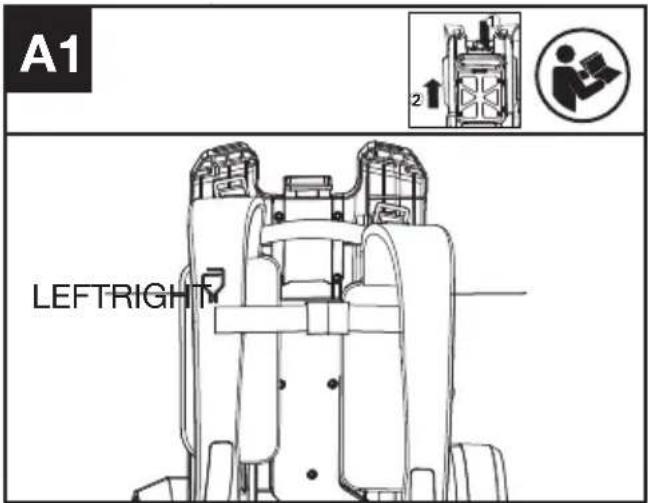

Monte o cinto do arnês na estrutura do arnês.(Aplicado quando é necessário remontar o arnês após a lavagem) Certifique-se de que a cinta para o ombro com gancho está na posição esquerda, como mostrado. (VER FIG. A1)

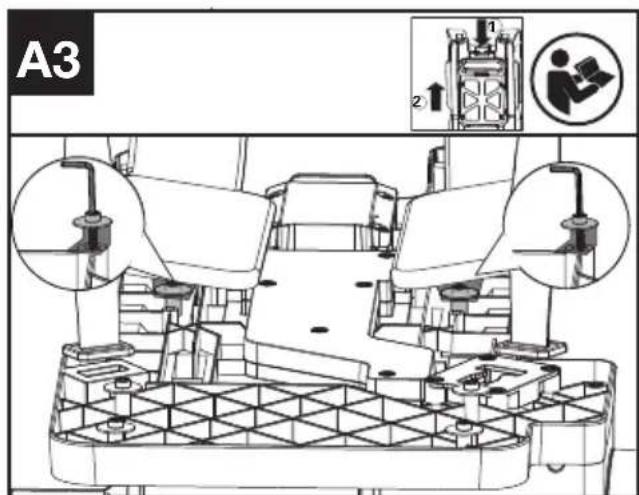

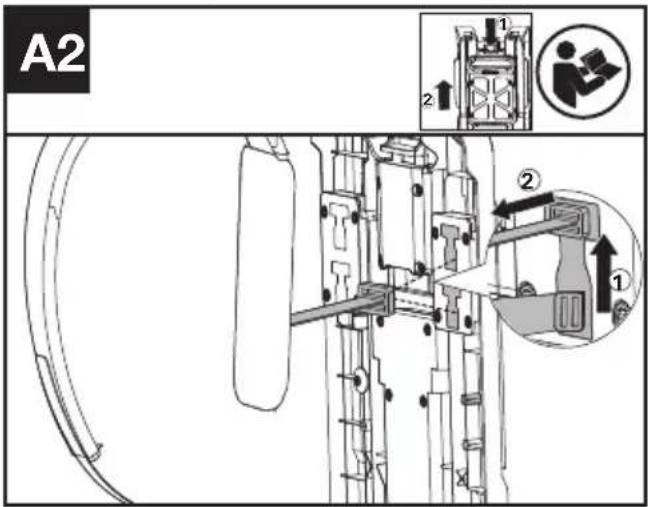

Fixe o cinto para o ombro à estrutura (Ver Fig A2, A3)

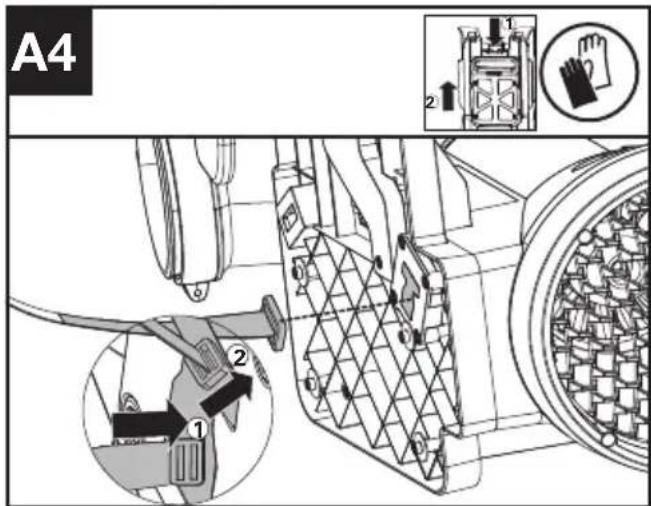

1.O encaixe oscilante tem de ser inserido no orifício em "T" e depois torcido 90°. (ver Fig. A2 e A4) 2.Fixe a cinta com parafusos e anilhas. (Ver Fig. A3) Os parafusos e as anilhas estão no pacote de peças. 3.Mantenha o encaixe oscilante plano e empurre-o através do orifício como mostrado. (Ver Fig. A5) Nota: O arnês foi concebido com dois orifícios em "T" na estrutura superior para disponibilizar duas alturas à sua escolha. Sugere-se que utilize o orifício em "T" superior se for bastante alto. Fixe a cinta para a cintura à estrutura do arnês. (Ver Fig. A6)

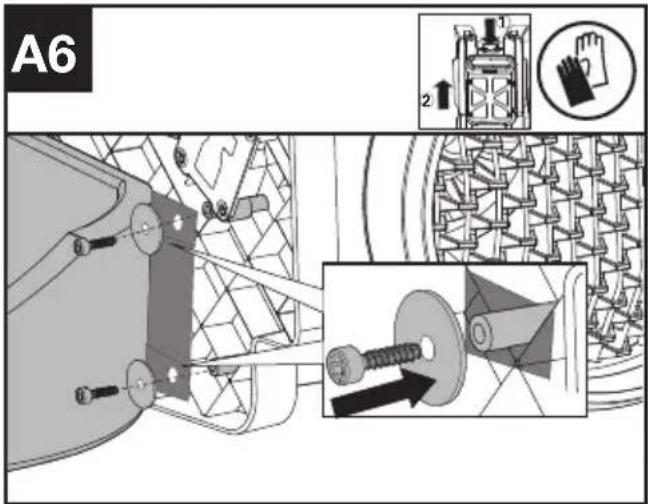

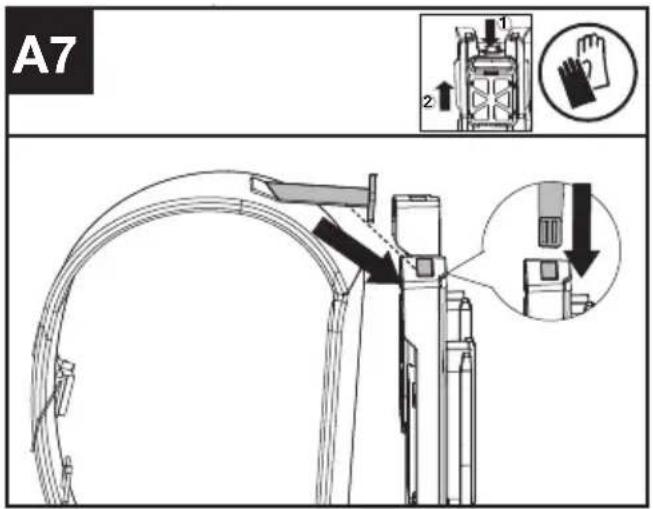

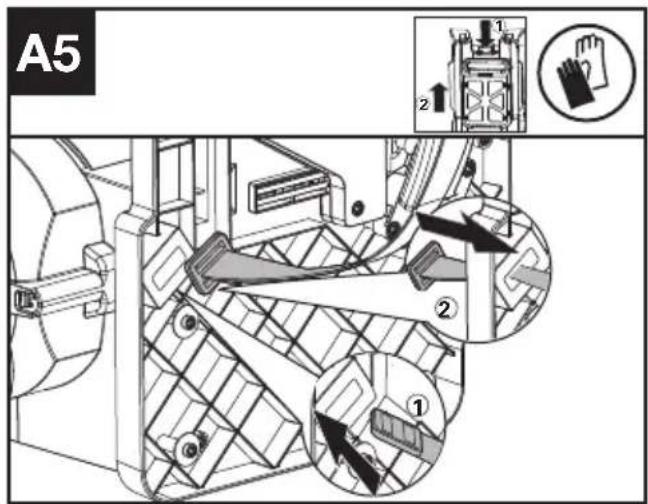

Fixe a cinto para a cintura à estrutura do arnês com parafusos e anilhas como mostrado. (Os parafusos e as anilhas são fornecidos no pacote de peças) Fixe o encaixe oscilante do ombro na estrutura do arnês. (Ver Fig. A7)

Insira o encaixe oscilante do ombro na estrutura do arnês como mostrado.

MONTAR O TUBO DO SOPRADOR

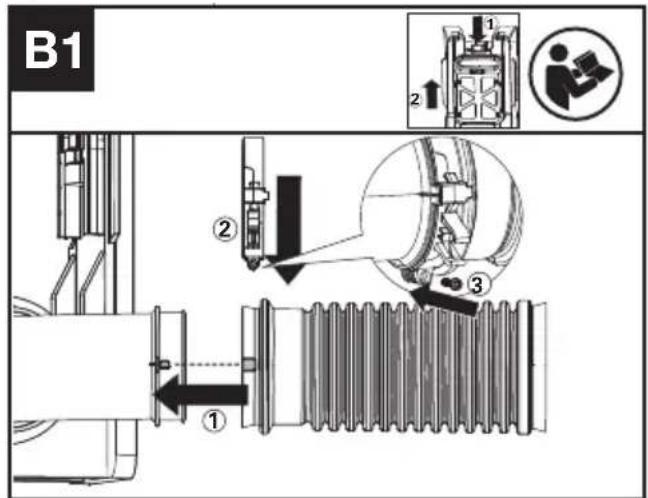

Monte o tubo exível na saída do soprador (Ver Fig. B1)

1. Fixe o tubo exível na saída do soprador (

), em seguida instale o grampo no tubo exível (

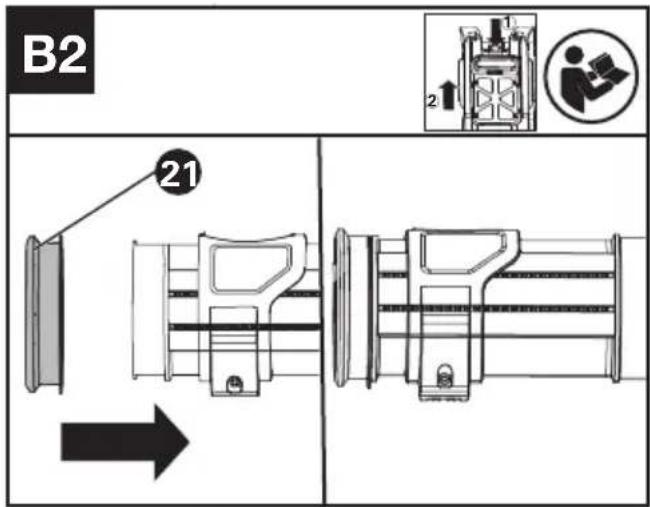

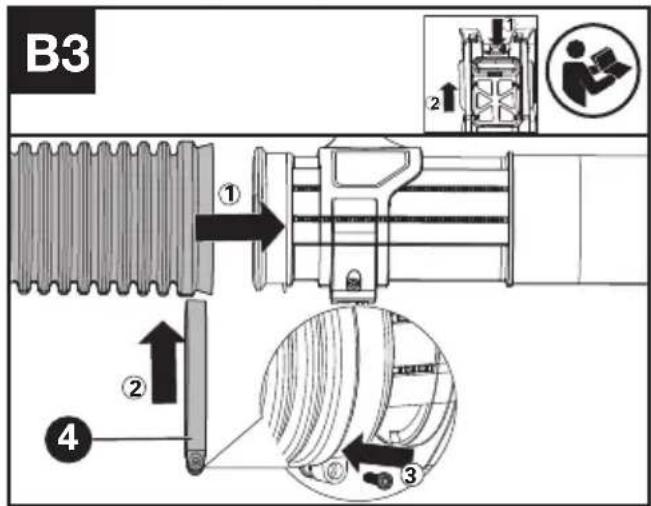

Nota: O binário de aperto deve ser entre 1,2 Nm e 1,6 Nm. Monte o tubo do soprador, o acoplador e o tubo exível. (Ver a Fig. B2, B3)

soprador, no tubo exível. (Ver a Fig. B3

). Em seguida, coloque o grampo na extremidade do tubo exível, como se mostra (Ver a Fig. B3

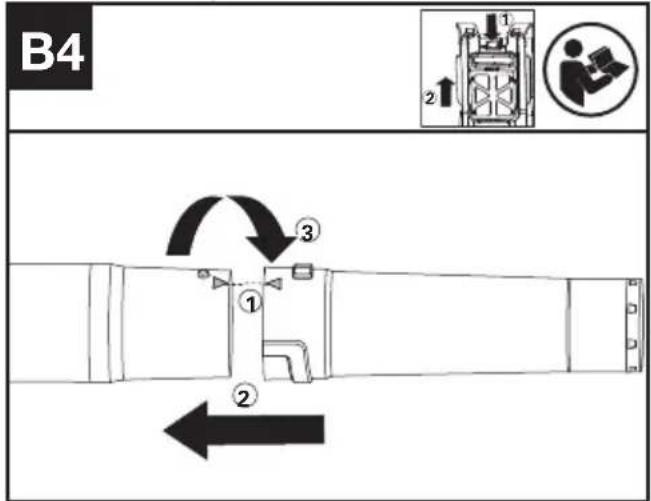

Nota: O binário de aperto deve ser entre 1,2 Nm e 1,6 Nm. Instalar um bocal auxiliar (Ver Fig. B4)

2. Empurre o bocal para dentro do tubo do soprador

3. Rode o bocal do soprador na direção mostrada

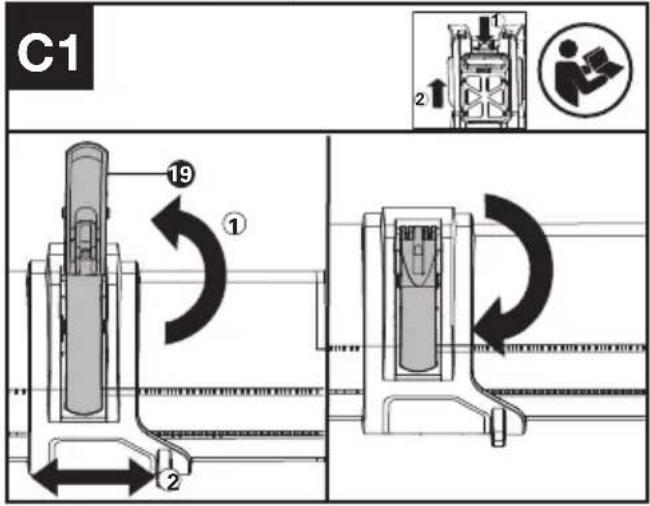

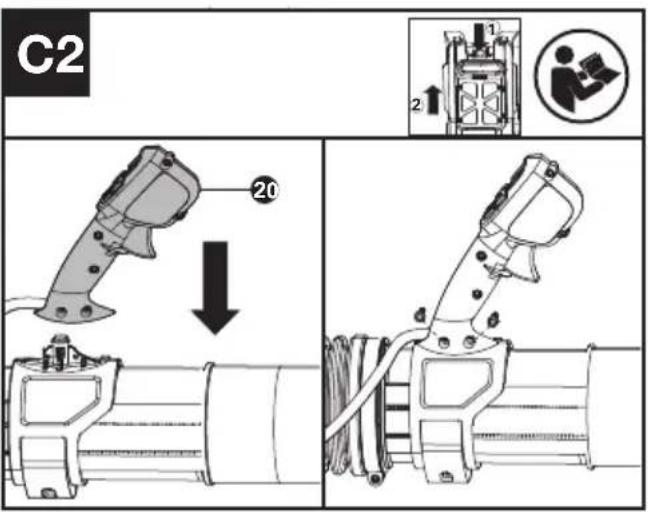

1. Abra o grampo da pega dianteira e mova-a para o

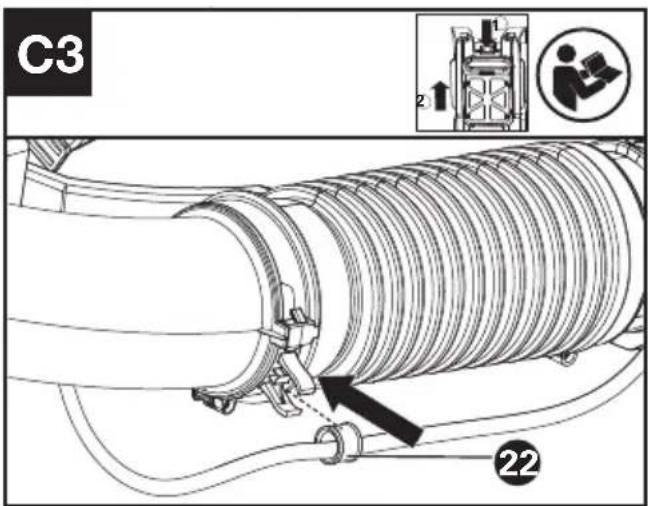

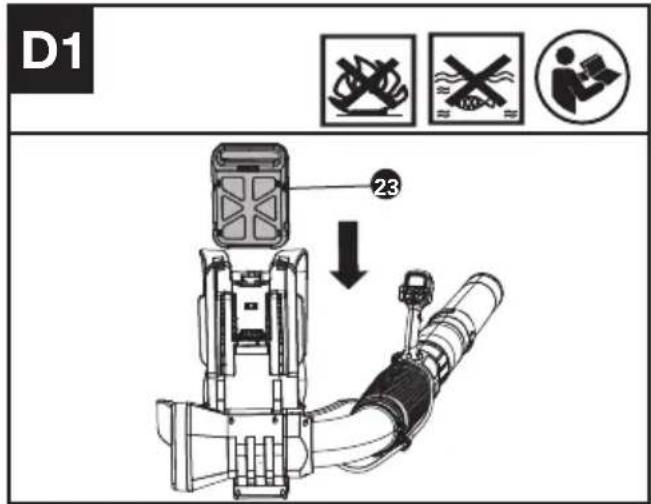

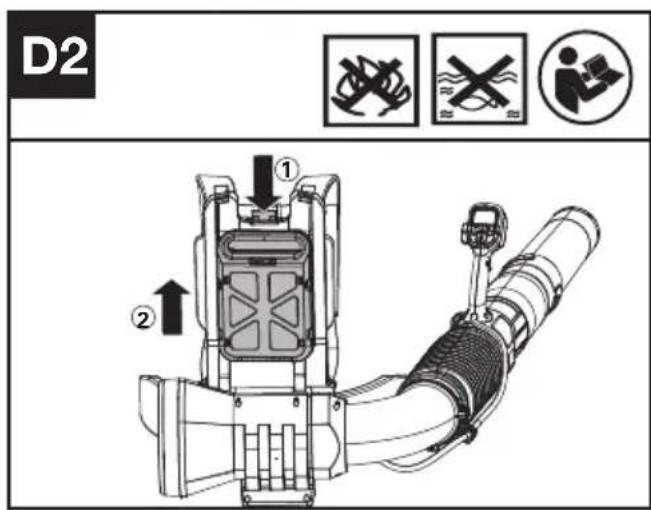

exível. (Ver Fig. C3) OPERAÇÃO Instalar /Remover a bateria (VER FIG. D1, D2)

1. Instalar a bateria: Empurre a bateria ao longo da

2. Remover a bateria: Pressione o botão de

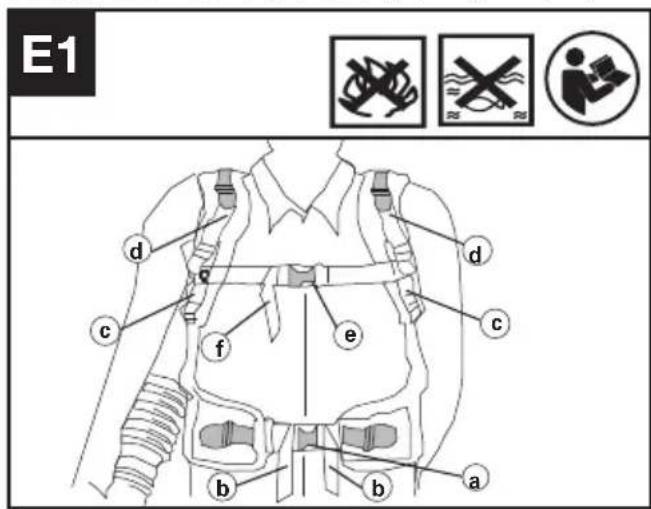

libertação da bateria e puxe a bateria para fora. Colocar o arnês no produto. (Ver Fig. E1, E2)

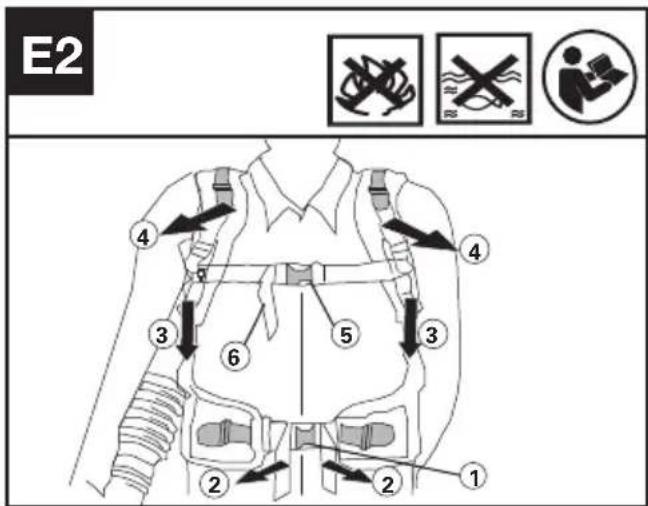

paras os ombros (d). Lembre -se de deixar uma pequena folga por cima do ombro para distribuir o peso da bateria sobre os ombros para equilibrar o peso. (Ver Fig. E2 passo

3. Aperte a vela para o peito (e) e ajuste as cintas

para o peito (f) antes de iniciar o trabalho. (Ver Fig. E2 passo

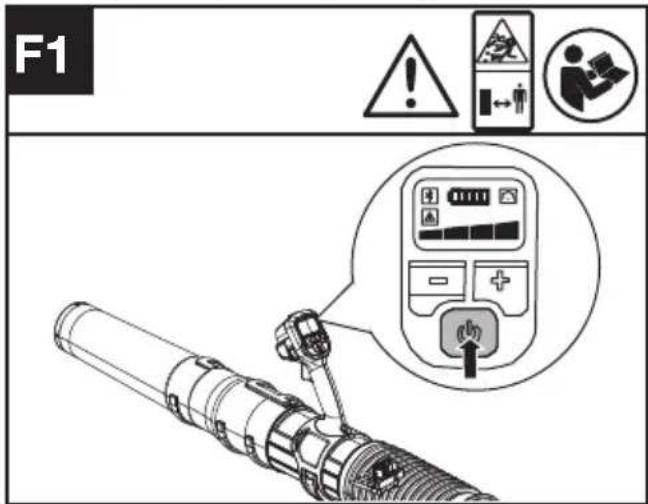

1. Prima o botão durante 0,5 segundo para ligar

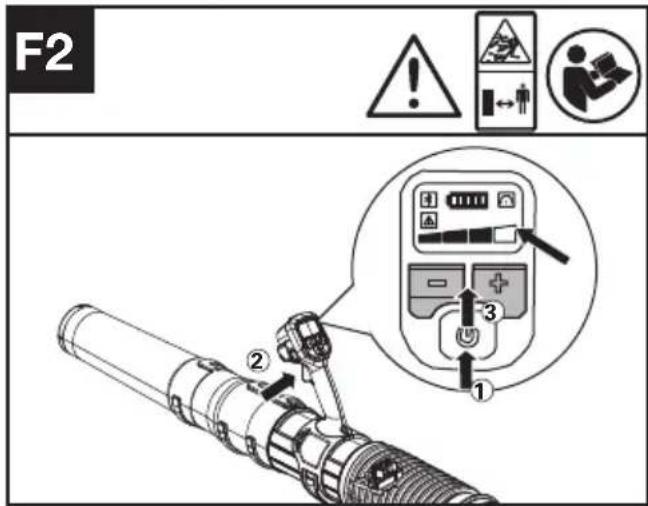

o aparelho. Nota: Ao premir o botão para ligar/desligar, não prima o gatilho, pois isso resultaria num alarme de avaria. Ajustar o controlo de velocidade (Ver Fig. F2)

1. Prima o botão para ligar/desligar para ativar o

soprador e, em seguida, prima o gatilho para operar o soprador. Prima +/- para escolher a intensidade do sopro de ar. O soprador atingirá a velocidade máxima quando as quatro luzes estiverem acesas. Prima o botão de controlo da velocidade de operação para selecionar o caudal de ar desejado, o símbolo acende-se (Ver Fig. F3)

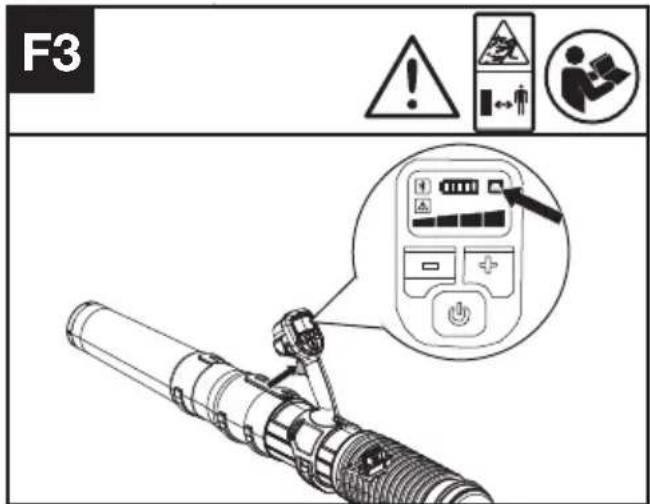

1. Prima o botão para ligar/desligar para ativar o

soprador e, em seguida, prima o gatilho para operar o soprador. Prima o botão de "Controlo de cruzeiro" (cruise control) e o símbolo " " acender-se-á e o soprador cará na velocidade atual mesmo se soltar o gatilho. 2.Pode premir o gatilho para ter um maior caudal de ar dentro do limite selecionado e, se liberar em seguida o gatilho, o soprador voltará à velocidade de operação. Prima novamente o botão do controlo da velocidade de operação para desativar a função de velocidade de operação quando desejar. Aplicação do gancho ao arnês.(Ver Fig G)102

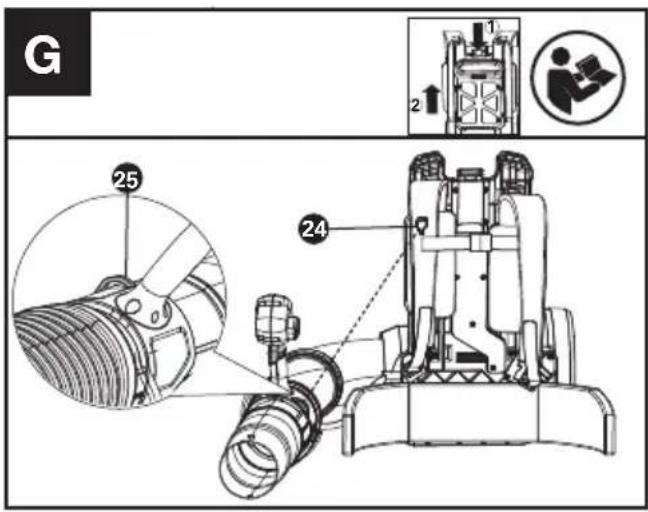

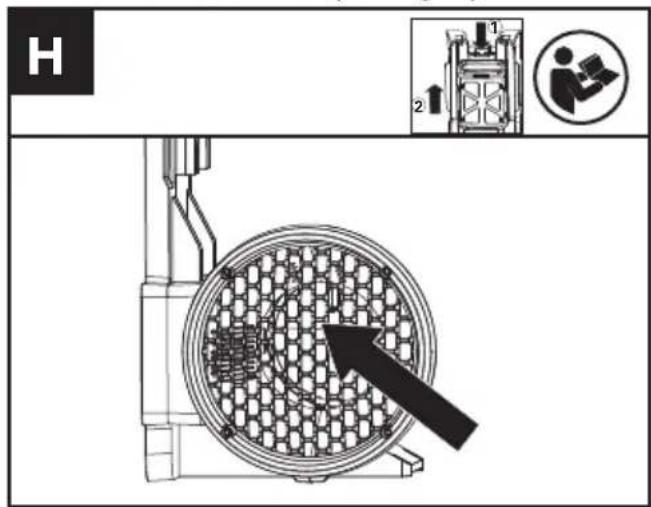

Para poupar espaço quando não estiver a ser utilizado, pendure o acoplador do soprador no gancho do arnês. Verificar a entrada de ar (Ver Fig. H)

1.Verique frequentemente a entrada de ar para se certicar de que a entrada de ar não está bloqueada. 2.Se a entrada estiver bloqueada, pare imediatamente o soprador e limpe o material indesejado. ADVERTÊNCIA! Certifique-se de que remove a bateria antes de verificar e limpar o soprador. Exportar eletricidade estática(Ver Fig. I)

“Advertência – A utilização do soprador em condições climáticas extremamente frias e secas pode levar a uma acumulação de eletricidade estática, o que pode causar choques ao utilizador. Para reduzir o risco, assegure-se de que há contacto da pele com a faixa de terra (a) no punho.” TRANSPORTE Transportar o soprador

1. Desligue o soprador e remova a bateria.

2. Quando transportar o seu soprador à mão,

pendure o soprador no gancho do arnês e mova-o para o novo destino. Transportar a bateria

1. Certique-se de que a bateria está em condições

2. Utilize embalagens não condutoras para

estão sujeitas aos requisitos da legislação de mercadorias perigosas. Transporte as baterias apenas quando a caixa não estiver danicada. Embale as baterias de forma a que não se possam deslocar no interior da embalagem. LIMPEZA

1. Não utilize detergentes ou solventes agressivos.

Limpe a máquina após a utilização com um pano húmido mergulhado num detergente suave.

2. Mantenha as ligações da bateria livres de

sujidade e resíduos e limpe-as com uma escova ou um pano macio e seco.

3. Não pulverize água sobre o motor e os

componentes elétricos.

4. Não utilize uma máquina de lavar sob pressão

para limpar a sua máquina.

5. Desmonte o arnês cuidadosamente quando

necessário limpar a correia do arnês e remonte antes da operaçãoPT

2. Armazene o soprador e a bateria num local seco e seguro, inacessível a crianças e outras pessoas não

autorizadas. Remova o acessório se não o vai utilizar durante um longo período.

3. Armazene a bateria apenas num local em que as temperaturas variem entre 5 ºC (41 °F) e 25 ºC (77 °F).

Por exemplo, não deixe as baterias dentro de um automóvel no verão.

4. Limpe bem o exterior da máquina com uma escova e um pano macio. Não utilize água, solventes ou

produtos de polimento. Remova as ervas e detritos, especialmente das fendas de ventilação.

5. Armazene máquina num local seco. Não coloque outros objetos em cima da máquina.

6. Recomenda-se que uma vez molhada durante o funcionamento com chuva, a máquina e a bateria

devem ser secas antes de serem armazenadas ou carregadas. Remover a bateria e voltar a inseri-la se a máquina não ligar.

PARA FERRAMENTAS ELÉTRICAS

O intervalo de temperatura ambiente recomendado para descarga é -20

RESOLUÇÃO DE PROBLEMAS

A tabela seguinte lista problemas e acções que pode executar caso o seu equipamento não esteja a funcionar correctamente. AVISO: Desligue o equipamento e remova a bateria antes de tentar resolver qualquer problema. Soprador com Mochila Commercial de 60 V Problemas Causas possíveis Ação corretiva Indicador LED da bateria a piscar Baixa tensão da bateria. Carregue a bateria. LED de erro a piscar Problema de temperatura. Remova a bateria Deixe que o soprador arrefeça ou aqueça. O soprador não arranca Resíduos nos conectores da bateria Limpe os conectores da bateria com um sopro de ar comprimido ou uma escova macia. Outros problemas Contacte um Agente de Serviços O produto para durante a utilização. A bateria não está bem inserida na máquina. Insira a bateria corretamente. Possível problema elétrico. Contacte um Agente de Serviços Vibrações/ruídos excessivos A grelha da entrada de ar está obstruída. Remova a bateria; Abra a entrada de ar e limpe os materiais indesejados. Problema com o acessório de corte. A máquina está avariada. Substitua o acessório de corte Contacte um Agente de Serviços BATERIA Problemas Causas possíveis Ação corretiva LED de erro aceso. A bateria está descarregada. Carregue a bateria. Se a bateria não carregar, contacte o Agente do Serviço Assistência Técnica. Problema de temperatura. Utilize a bateria em ambientes onde as temperaturas estejam entre -4°F a 113°F (-20 °C a 45 °C) para descarga. Outros Contacte o seu Agente do Serviço Assistência Técnica.104

Tipo: KC500 KC500.X (5-Desinchação da maquinaria, representativo do vácuo do ventilador operado com baterias) KC500 KC500.X ** Tensão 60 V MAX *** Tipo de motor Brushless Força do ar 35N Volume de ar 1529 m

Velocidade do ar 85m/s Grau de proteção IPX4 Peso (Ferramenta nua) 6.9Kg ** X = 1-999, A-Z, M1-M9, são utilizados apenas para clientes diferentes, não há alterações relevantes seguras entre esses modelos. *** Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 60 volts. A tensão nominal é de 54 volts.

BATERIAS E CARREGADORES SUGERIDOS

Baterias Capacidade Carregador Amperage KAC804 4.0 Ah KAC840 30 A KAC810 11.0 Ah Recomendamos que compre os seus acessórios no mesmo revendedor que lhe vendeu a ferramenta. Consulte a embalagem do acessório para obter mais detalhes. O seu revendedor pode ajudá-lo e oferecer conselhos. ESPECIFICAÇÕES TÉCNICAS PARA O MÓDULO DE BATERIA (OPCIONAL) Bandas de frequência para Bluetooth 2400-2483.5 MHz Potência máxima transmitida para Bluetooth 8 dBmPT

Pressão de som avaliada

Potência de som avaliada L

Use protecção de ouvidos

INFORMAÇÃO DE VIBRAÇÃO

Vibração característica pon- derada

Instabilidade K=1.5m/s

O valor total declarado da vibração poderá ser utilizado para comparar uma ferramenta com outra e poderá também ser utilizado numa avaliação preliminar de exposição. AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização: O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está aada e em boas condições. A rmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados. Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções. Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada. AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir signicativamente o nível de exposição durante o período total de trabalho. Como minimizar o seu risco de. Utilize SEMPRE formões, brocas e lâminas aadas. Mantenha esta ferramenta de acordo com as instruções e bem lubricada (quando aplicável). Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração. Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.
