BRUGSANVISNING KC500.9 KRESS

Tak, fordi du købte dette Kress Commercial-produkt. Vi har specialiseret os i at udvikle produkter af høj kvalitet, der dækker dine krav til din plæne og din have.

Kress-mærket står for service af førsteklasses kvalitet. Bed din lokale forhandler eller vores kundeserviceteam om hjælp, hvis du har spørgsmål om eller problemer med produktet i dets levetid.

Vi er overbeviste om, at du vil nyde at bruge dit Kress-produkt i de kommende år.

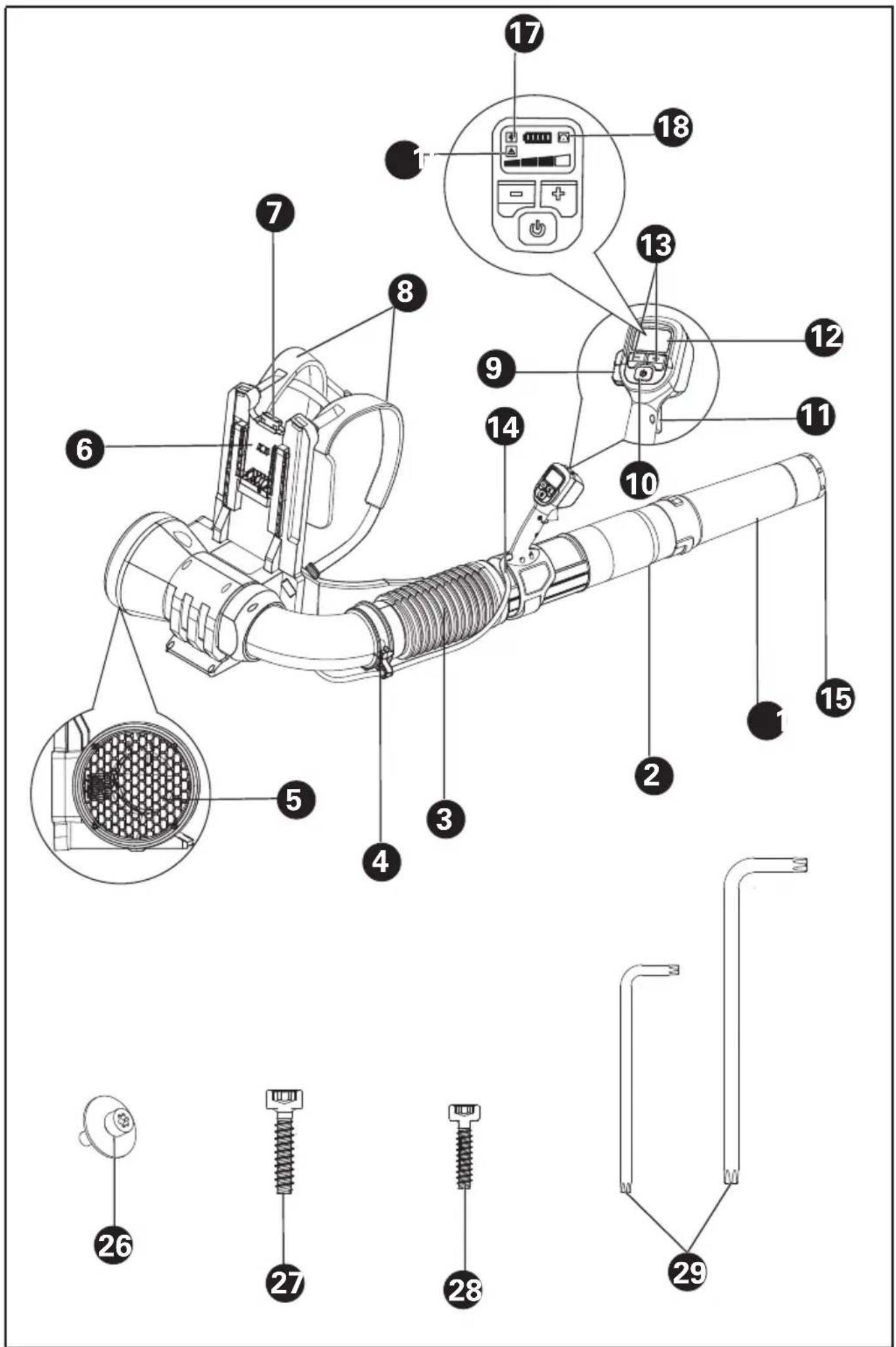

FORESKREVET ANVENDELSE

Denne maskine er beregnet til at blæse blade, græs, papir og lignende materialer.

DK

* Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.

**Brug skruerne til de anviste positioner. Skruer og skruenøgle findes i den gennemsigtige pose.

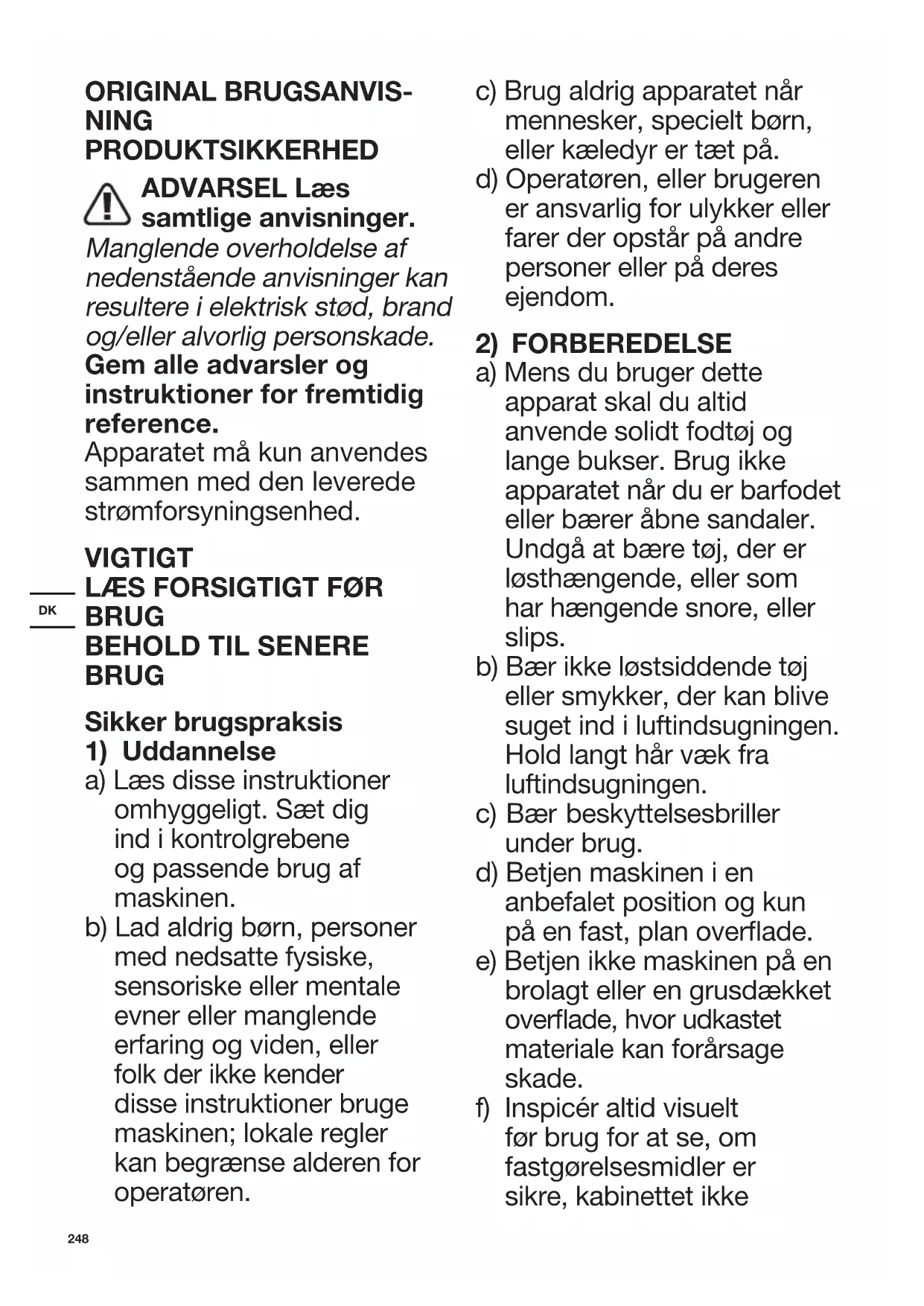

ORIGINAL BRUGSANVISNING PRODUKTSIKKERHED

ADVARSEL Læs samtlige anvisninger.

Manglende overholdelse af nedenstående anvisninger kan resultere i elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner for fremtidig reference.

Apparatet må kun anvendes sammen med den leverede strømforsyningsenhed.

VIGTIGT

LÆS FORSIGTIGT F∅R BRUG BEHOLD TIL SENERE BRUG

Sikker brugspraksis 1) Uddannelse

a) Læs disse instruktioner omhyggeligt. Sæt dig ind i kontrolgrebene og passende brug af maskinen.
b) Lad aldrig børn, personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, eller folk der ikke kender disse instruktioner bruge maskinen; lokale regler kan begrænse alderen for operatøren.

c) Brug aldrig apparatet når mennesker, specielt børn, eller kæledyr er tæt på.

d) Operatøren, eller brugeren er ansvarlig for ulykker eller farer der opstår på andre personer eller på deres ejendom.

2) FORBEREDELSE

a) Mens du bruger dette apparat skal du altid anvende solidt fodtøj og lange bukser. Brug ikke apparatet når du er barfodet eller bærer åbne sandaler. Undgå at bære tøj, der er løsthængende, eller som har hængende snore, eller slips.

b) Bær ikke løstsiddende tøj eller smykker, der kan blive suget ind i luftindsugningen. Hold langt hår væk fra luftindsugningen.

c) Bær beskyttelsesbriller under brug.

d) Betjen maskinen i en anbefalet position og kun på en fast, plan overflade.

e) Betjen ikke maskinen på en brolagt eller en grusdækket overflade, hvor udkastet materiale kan forårsage skade.

f) Inspicér altid visuelt før brug for at se, om fastgørelsesmidler er sikre, kabinettet ikke

er beskadiget, og at overvågning og skærme er på plads. Udskift slidte eller ødelagte komponenter i sæt for at bevare balance. Udskift ødelagte eller ulæselige mærkater.

3) Betjening

a) Før du starter maskinen, sørg for at foderkammeret er tomt.
b) Hold dit ansigt og din krop væk fra foderoptagelsesåbningen.
c) Tillad ikke hænder eller andre dele af kroppen eller tøj at komme ind i foderkammeret, udkastningsrenden eller nær andre bevægende dele.
d) Stå aldrig på et højere niveau end maskinens sokkel, när du fodrer den med materiale.
e) Stå altid væk fra udkastningszonen, når du betjener denne maskine.
f) Hvis maskinen begynder at lave nogle usædvanlige lyde eller vibrationer, sluk med det samme for strømkilden og lad maskinen stoppe. Fjern batteripakken fra maskinen og foretag følgende trin før du genstarter og betjener maskinen:
i) Kontroller hvis de ikke blev

beskadiget.;
ii) Udskift el. reparer alle beskadigede dele;
iii) Kontroller og fastspænd alle løse dele.
g) Lad ikke færdigbehandlet materiale opbygges i udkastningszonen; dette kan forhindre korrekt udkastning og resultere i tilbageslag af materiale gennem indførselsåbningen.
h) Hvis maskinen bliver tilstoppet, sluk for strømkilden og fjern batteripakken fra maskinen før du renser for overskydende materiale.
i) Brug ikke apparatet med defekte beskyttelsesskærme eller uden sikkerhedsforanstaltninger.
j) Hold strømkilden fri for overskydende materiale og anden ophobning for at forhindre skade på strømkilden og mulig brand.
k) Transportér ikke denne maskine mens strømkilden stadig er tændt.
I) Afbryd altid maskinen fra strømkilden (f.eks. fjern batteripakken fra maskinen)
- Når du forlader maskinen
- Før du fjerner en blokering;
- før kontrol, rengøring eller arbejde på maskinen;

m)Undgå at bruge maskinen under dårlige vejrforhold, især när der er risiko for lyn.

4) VEDLIGEHOLDELSE OG OPBEVARING

a) Hold alle møtrikker, bolte og skruer spændte for at sikre at apparatet er i sikker arbejdsstand.
b) Udskift slidte eller defekte dele.
c) Brug kun originale reservedele og tilbehør.
d) Opbevar maskinen på et tört sted utilgængeligt for børn.
e) Når maskinen er standset for service, inspektion eller opbevaring, eller for at ændre tilbehør, sluk for strømkilden og kobl maskinen fra kilden og sørg for at alle bevægende dele star fuldstændigt stille. Tillad maskinen at køle ned før foretagelse af inspektioner, justeringer, etc. Vedligehold maskinen med omhu og hold den ren.
f) Opbevar maskinen på et tört sted utilgængeligt for børn.
g) Før opmagasinering lad plæneklipperen altid køle ned.
h) Prøv aldrig at tilsidesætte skærmens låsefunktion.

BATTERISIKKERHED SIKKERHEDSFORSKRIFTER TIL BATTERISÄET

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses. b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande. Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand.
c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys.
d) Batterisæt må ikke udsættes for mekaniske stød.
e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges

lægehjælp.

f) Opbevar batterisæt på et rent og tørt sted.

g) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede.

h) Batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.

i) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes.

j) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse.

k) Genoplad kun med laderen specificeret af Kress. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret.

I) Brug kun det korrekte batteri til udstyret.

m) Batterisættet skal opbevares utilgængeligt for børn.

n) Opbevar den originale produktlitteratur til fremtidig brug.

o) Batterisættet skal fjernes fra udstyret, när det ikke er i brug.

p) Bortskaffes på en miljørigtig måde.

q) Bland ikke batterier af forskellig fremstilling, kapacitet, størrelse eller type i enheden.

r) Hold batteriet væk fra mikrobølgeovne og højt tryk.

BRUGERVEJLEDNING - KRAV TIL TRÅDL∅ST PRODUKT

a) Brugen af denne enhed er underlagt følgende to betingelser:

(1) This device may not cause harmful interference, and
(2) denne enhed skal acceptere enhver modtaget interferens, inklusive interferens, der kan forårsage uønsket drift.

b) Forsigtig: Ændringer eller modifikationer af denne enhed, der ikke udtrykkeligt er accepteret af den part, der er ansvarlig for overholdelsen, kan ugyldiggøre brugerens ret til at bruge udstyret.

c) BEMAERK: Dette udstyr genererer, bruger og kan udstråle

radiofrekvensenergi og kan, hvis det ikke installeres og bruges i overensstemmelse med instruktionerne, forårsage skadelig interferens i radiokommunikation. Der er dog ingen garanti for, at interferens ikke vil forekomme i en bestemt installation. Hvis dette udstyr forårsager skadelig interferens på radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke og tænde for udstyret, opfordres brugeren til at forsøge at rette op på interferensen ved hjælp af en eller flere af følgende foranstaltninger:

• Drej eller flyt modtagerantennen.
• ∅g afstanden mellem udstyret og modtageren.
• Tilslut udstyret til en stikkontakt på et andet kredsløb end det, som modtageren er tilsluttet.
• Henvend dig til en forhandler eller en erfaren radio-/tv-tekniker for assistance.

SYMBOLER

	Læs brugsanvisningen
	Advarsel
	Bær høreværn
	Bær øjenværn
	Dobbelt isolering
	Hold tilskuere eller børn væk
	Advarsel om risiko
	Fjern batteriet fra holderen før udførelse af justeringer, eftersyn eller vedligeholdelse.
	Hvis det ikke håndteres korrekt, kan batteriet muligvis komme ind i vandcyklussen, hvilket kan forårsage skade på økosystemet. Bortskaf ikke brugte batterier som usorteret kommunalt affald.
	Må ikke brændes
	Li-Ion-batteri Dette produkt er mærket med et “separat indsamling” -symbol til alle batterier og batteripakker. Genanvend derefter eller fjern det for at reducere påvirkningen på miljøet. Batteripakken indeholder skadelige stoffer, der kan være skadelige for miljøet og menneskers sundhed.
	Elektrisk affald må ikke smides ud sammen med dit almindelige husholdningsaffald. Du bedes venligst genbruge affaldet hvis muligt. Forhør dig hos din lokale kommune eller din forhandler vedrørende genbrug.

SAMLING OG BETJENINGS

Noter: Før du bruger dette værktøj, læs

instruktionsbogen omhyggeligt.

F∅R BRUG:

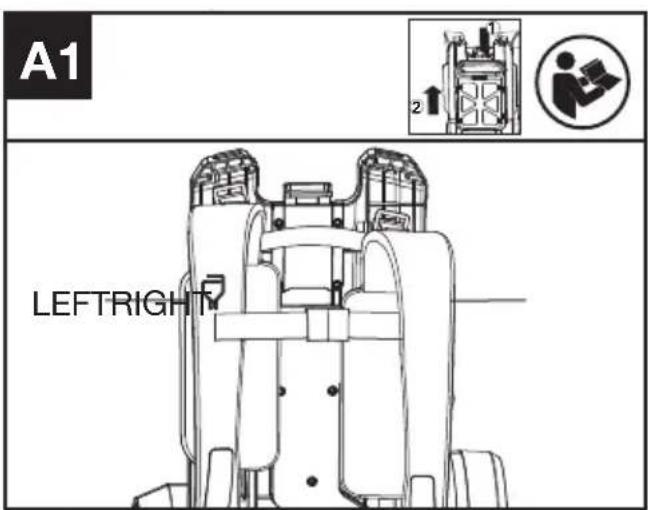

Forbind seleremmen til rammen.(Anvendes når du skal samle selen igen efter vask) Sørg for, at skulderremmen med krog er i venstre position som vist. (Se fig. A1)

A1 LEFTRIGHT

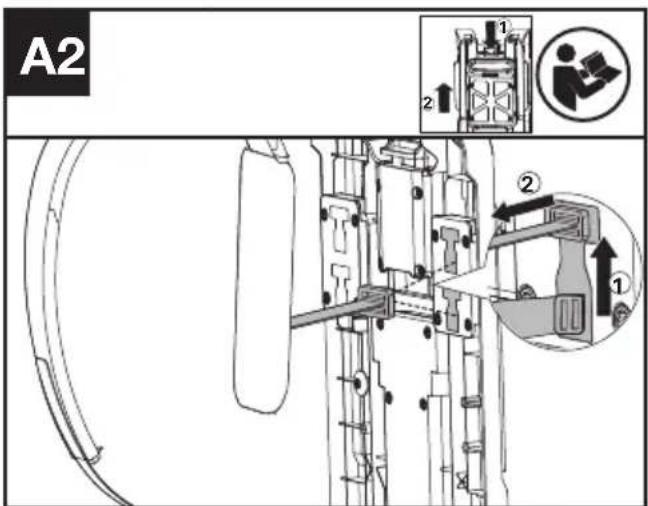

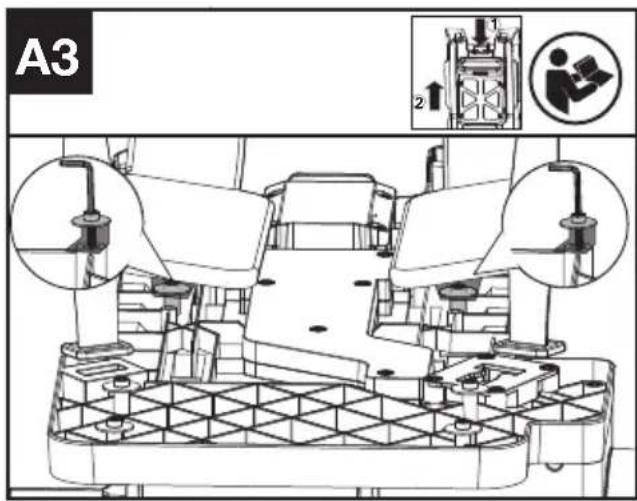

Fastgør skulderselen til rammen (se fig. A2, A3).

A2 1 2 ① ② ②

A3 2↑

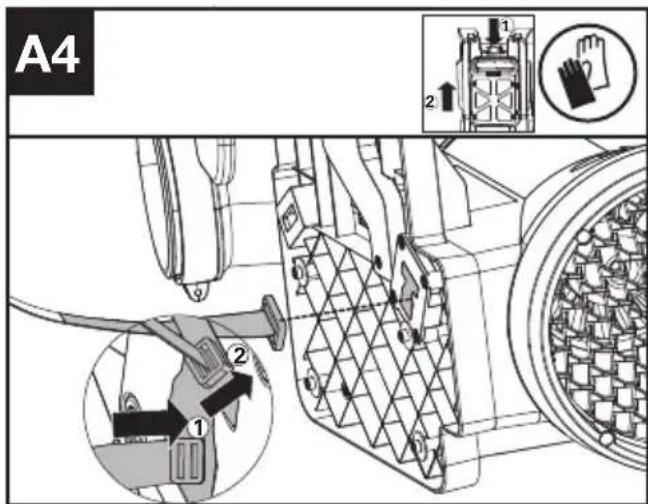

A4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

A5 2↑ ① ② ①

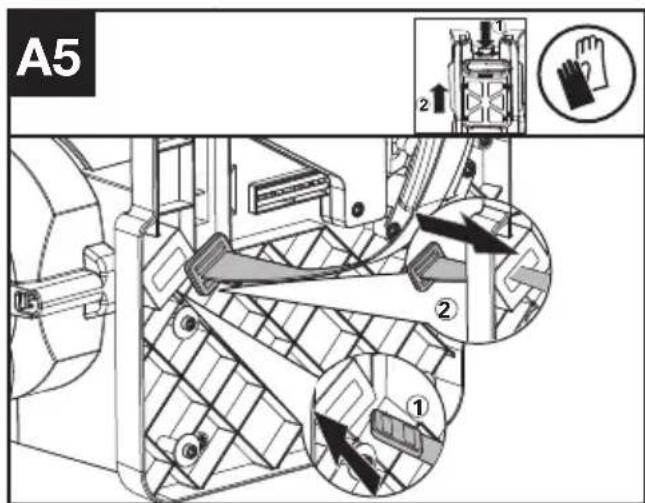

1. Låsen skal indsættes i "T"-hullet og derefter drejes 90°. (Se fig. A2 & A4).
   2.Fastgør remmen med skruer og spændeskiver. (Se fig. A3). Skruer og spændeskiver er i pakken med dele.
2. Hold låsen i flad tilstand, og skub den gennem hullet som vist. (Se fig. A5).

Bemærk: Selen er designet med to "T" huller i den øvre ramme for at give to højder efter dit valg. Det anbefales at vælge det øverste "T" hul, hvis du er forholdsvis høj.

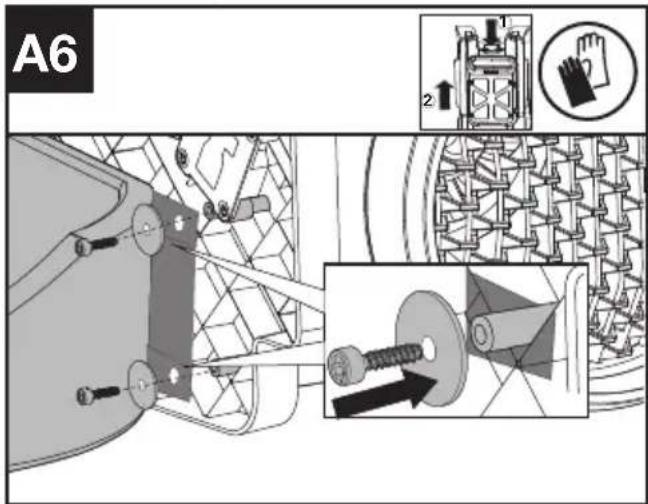

Fastgør hofteremmen til rammen. (Se fig. A6)

A6 2

Fastgør hofteremmen til rammen med skruer og spændeskiver som vist. (Skruerne og spændeskiverne er i pakken med dele).

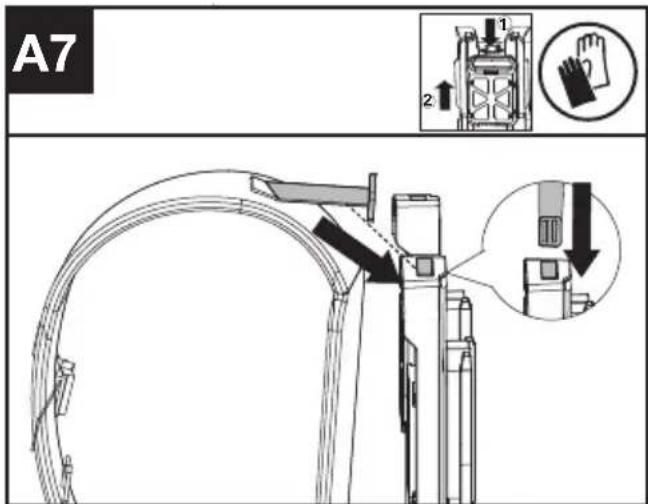

Fastgør skulderlåsen i rammen. (Se fig. A7)

A7 1 2

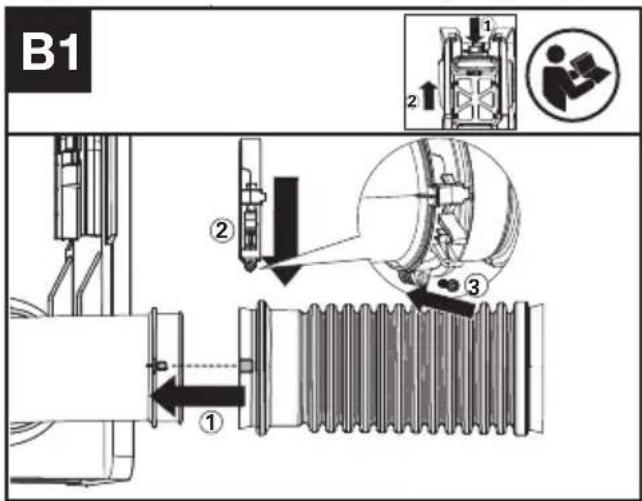

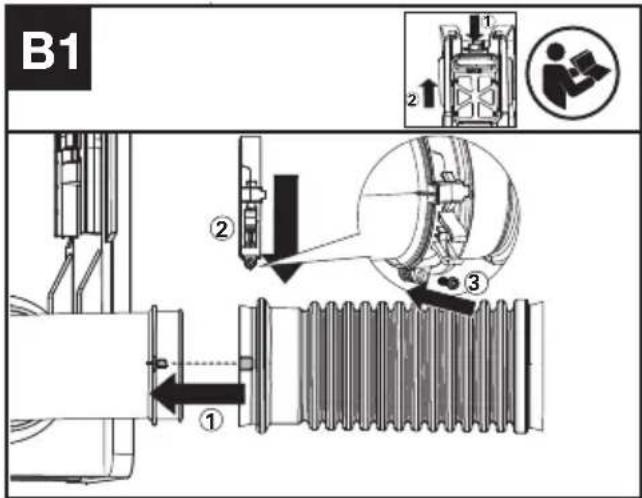

Fastgør det fleksible rør til blæseren (se fig. B1)

B1 ① ② ③

1. Fastgør det fleksible rør til blæseren (1), og sæt derefter klemmen på det fleksible rør (2);
2. Fastgør klemmen med skruer som vist (3).

Bemærk: Skruens tilspændingsmoment skal være 1,2-1,6 Nm.

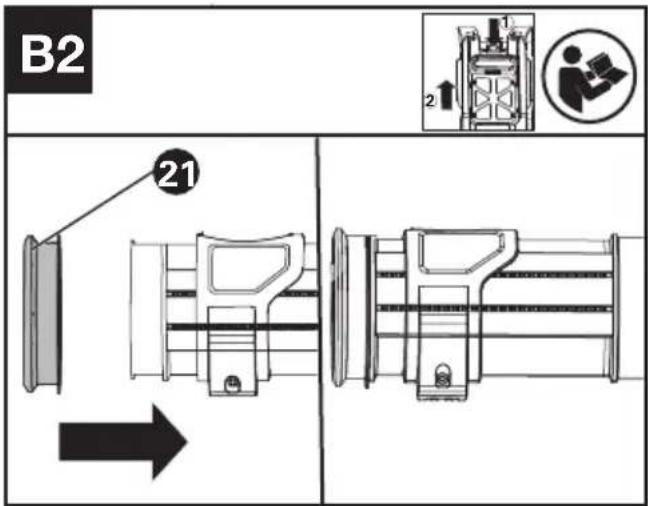

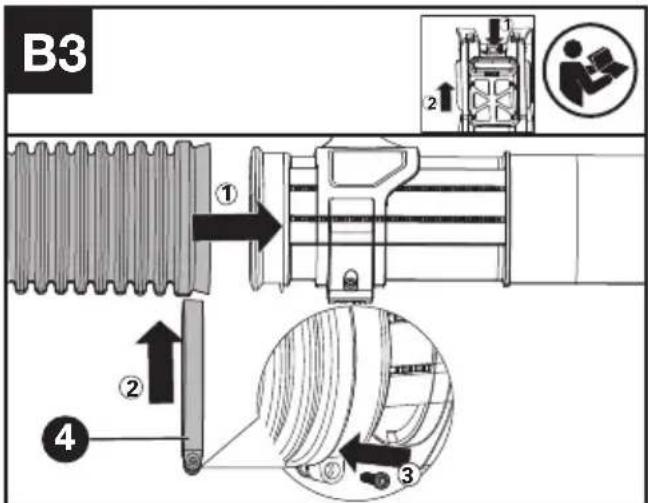

Saml blæserrøret, koblingen og det fleksible rør. (Se Fig. B2, B3).

B2 21

B3 ① ② ③ ④

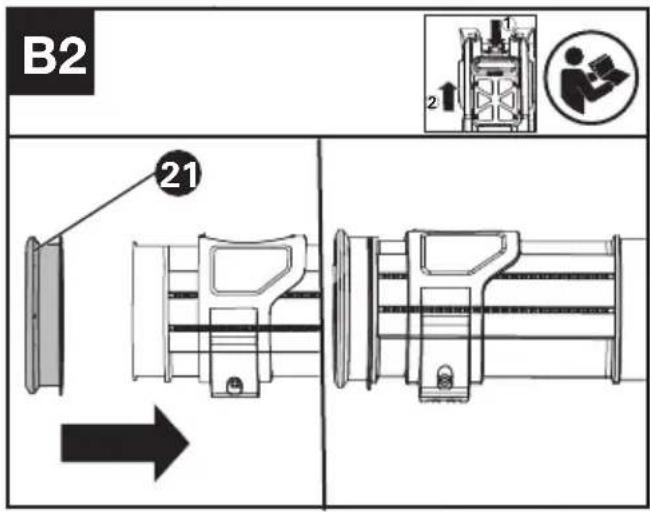

1. Monter koblingen (21) på enden af blæserrøret. (Se fig. B2).

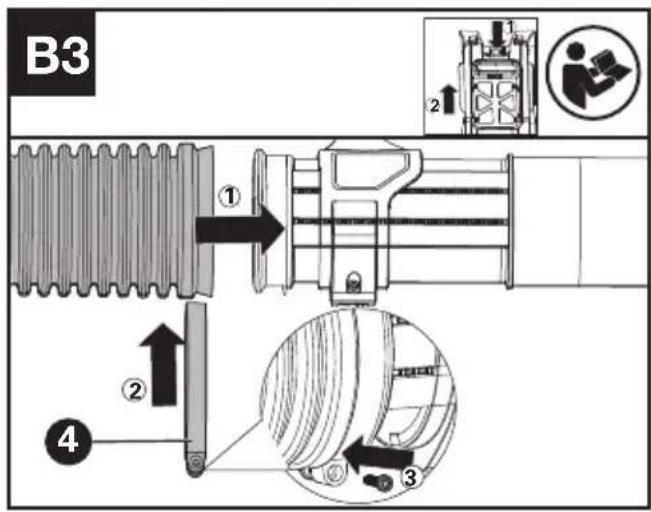

2. Sæt koblingen og blæserrøret ind i det fleksible rør. (Se Fig. B3①). Sæt klemmen på enden af det fleksible rør som illustreret. (Se Fig. B3②).
3. Fastgør klemmen med skruer som vist. (Se Fig. B3).

Bemærk: Skruens tilspændingsmoment skal være 1,2-1,6 Nm.

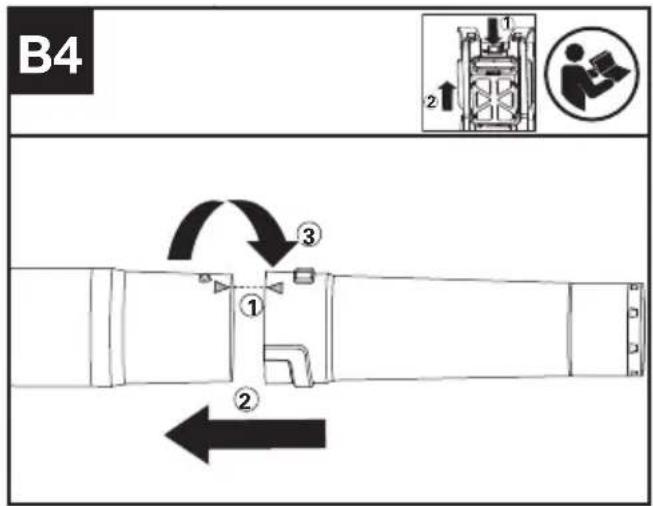

Påsæt en hjæelpedyse (se fig. B4)

B4 ① ② ③

1. Sæt mærkerne "△" på blæserrøret og blæserdysen ud for hinanden (1).
2. Skub blæserdysen på blæserrøret langs med gevindet (2).
3. Drej blæserdysen i den viste retning for at låse den fast (☐).

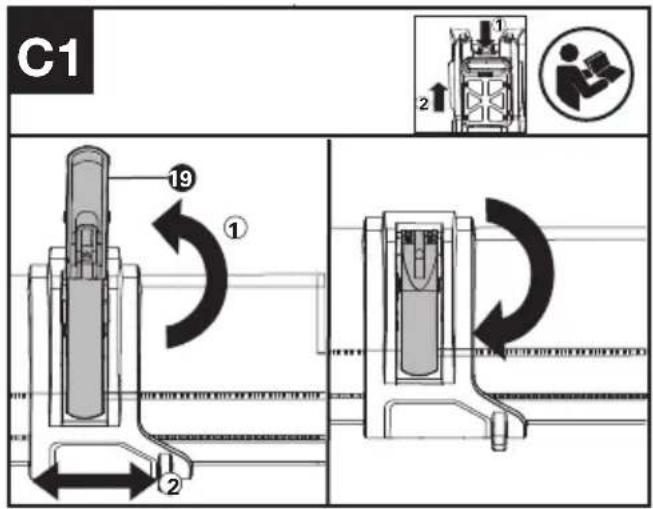

Saml styrehåndtaget (se fig. C1, C2, C3)

C1 19 ① 2 2

C2 20 1 2↑

C3 2 22

1. Åbn den klemmen på det forreste håndtag, og flyt den til det ønskede sted, og luk derefter klemmen på det forreste håndtag som vist (se fig. C1).

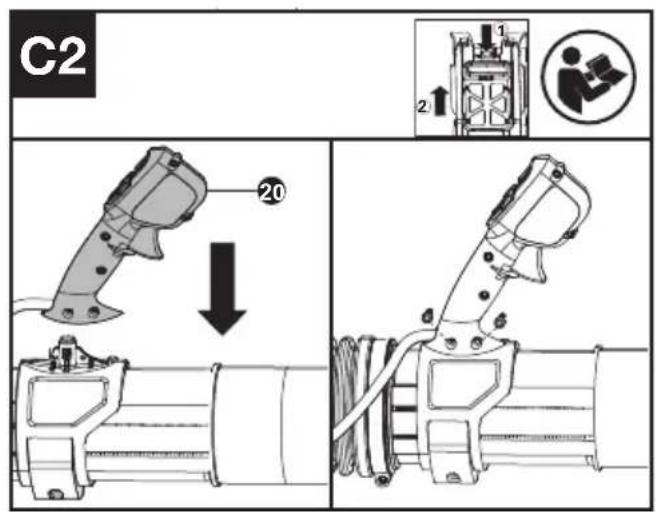

2. Saml styrehåndtaget med skruer som vist. (Se fig. C2).
   Bemærk: Skruens tilspændingsmoment skal være 1,2-1,6 Nm.

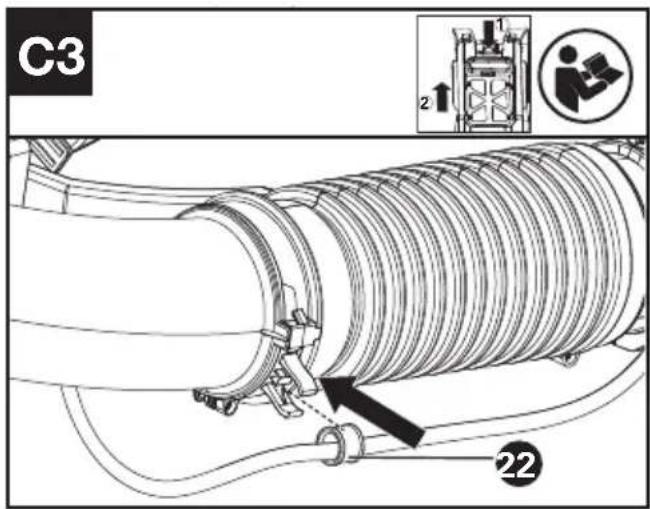

3. Sæt kabelkoblingen i klemmen til det fleksible rør. (Se fig. C3)

DRIFT Isæt/fjern batteriet (se fig. D1 D2)

D1 23

D2 ① ②

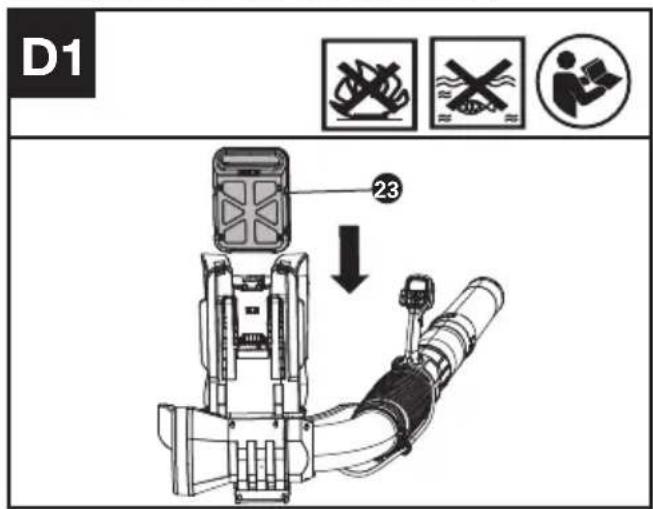

1. Isætning af batteriet: Skub batteriet langs

åbningen.

1. Fjernelse af batteri: Tryk på udløserknappen, og træk batteriet ud.

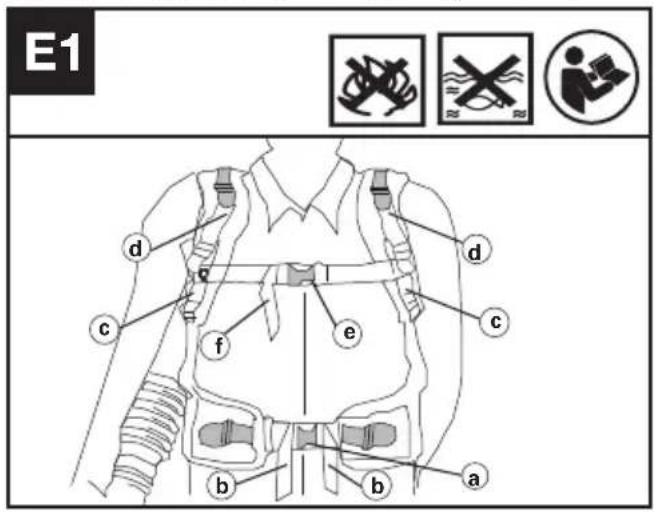

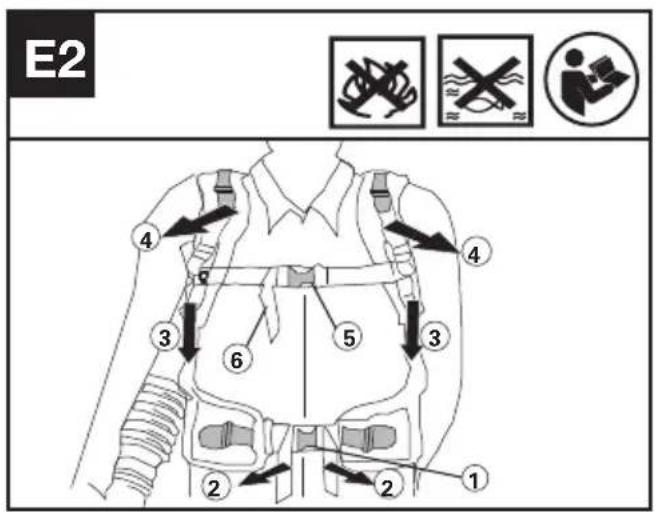

Sæt selen på produktet. (se fig. E1, E2).

E1 d c f e b a b c d

E2 ① ② ③ ④ ⑤ ⑥ ⑦

1. Fastgør hoftespændet (a). Juster længden af hofteremmene (b) for at sikre, at de er sikkert placeret på dine hofter. (Se Fig. E2 trin ① ②)
2. Spænd armremmene (c) og skulderremmene (d). Husk at der skal være lidt plads over skulderen for at fordele vægten af batteripakken over begge skuldre af hensyn til balancen. (Se Fig. E2 trin 84)
3. Fastgør brystspændet (e), og juster brystremmene (f) før arbejdet. (Se Fig. E2 trin ⑤ ⑥)

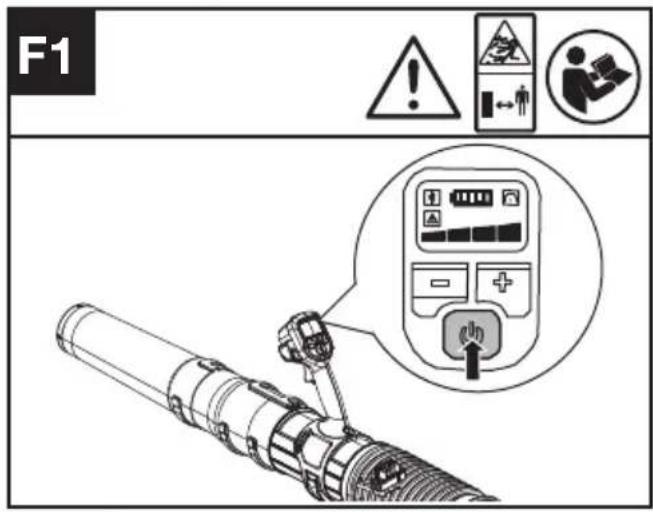

Sådan starter man (se fig. F1)

F1 ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !

1. Tryk på 10,5 sekunder for at starte produktet. Bemærk: Når du trykker på tænd/sluk-knappen, skal du ikke trykke på aftrækkeren, ellers vil det resultere i en fejlalarm.

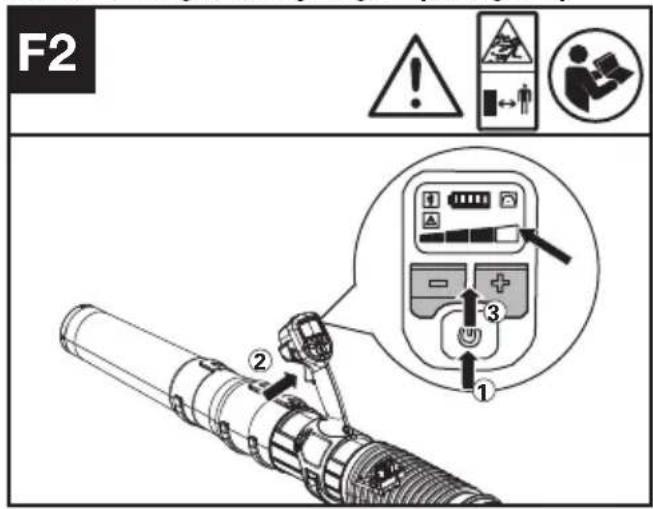

Juster hastighedsstyringen (se fig. F2)

F2 ① ② ③

1. Tryk på tænd/sluk-knappen for at aktivere blæseren, og tryk derefter på aftrækkeren for at betjene blæseren. Tryk på +/- for at vælge det korrekte niveau af luftstyrke. Blæseren når MAKS-hastigheden, når de fire lamper er tændt.

Tryk på fartpilotknappen for at indstille den valgte luftstrøm, 📞 vil lyse (se fig. F3)

F3 ! ! ! !

1. Tryk på tænd/sluk-knappen for at aktivere blæseren, og tryk derefter på aftrækkeren for at betjene blæseren. Tryk på fartpilotknappen. Symbolet " 🔒" tændes, og blæseren fortsætter på den aktuelle hastighed, selv om du slipper aftrækkeren.
2. Du kan trykke på aftrækkeren for at få større luftstyrke inden for den valgte niveaugrænse og slippe aftrækkeren for at sænke hastigheden og vende tilbage til fartpilothastigheden. Tryk på fartpilotknappen for at deaktivere fartpilotfunktionen, när det er nødvendigt

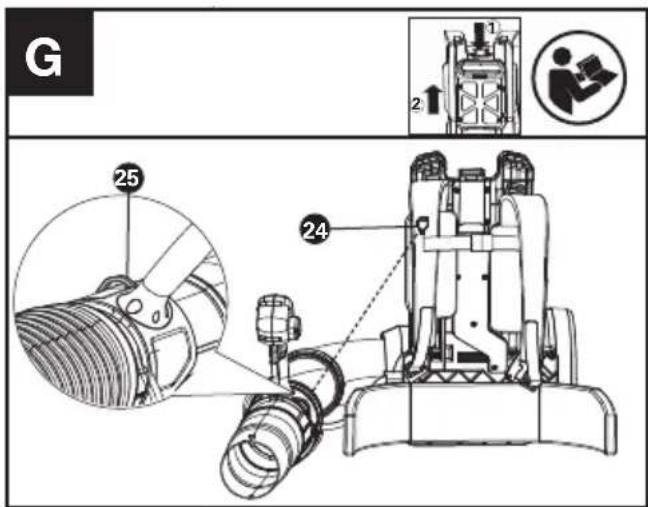

Påføring af krog på selen.(se fig. G)

G 25 0 24 1 2↑

For at spare plads, når den ikke bruges, skal du blot hænge blæserkoblingen på krogen på selen.

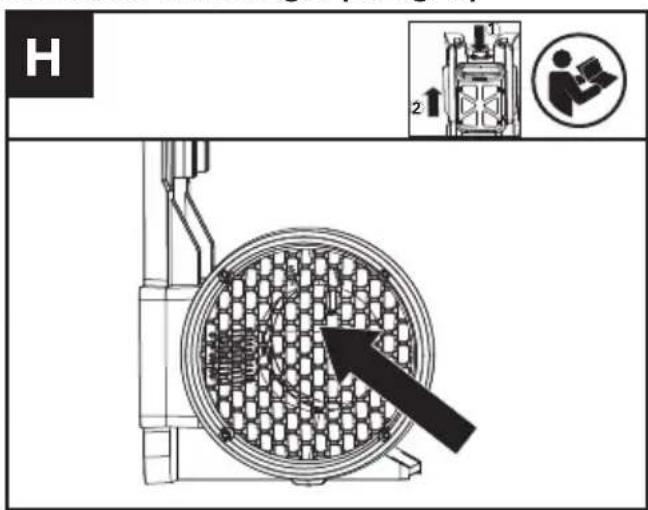

Kontroller luftindtaget (se fig. H)

H 2 ↑ 1

1. Kontroller luftindtaget ofte for at sikre, at indtaget ikke er blokeret.
2. Hvis indtaget er blokeret, skal du først standse blæseren og derefter fjerne det uønskede materiale.

ADVARSEL! Sørg for at fjerne batteriet, før du kontrollerer og rengør blæseren.

"Advarsel – Hvis du bruger blæseren i meget kolde og tørre omgivelser, kan der dannes statisk elektricitet, som kan give brugeren elektrisk stød. For at reducere risikoen for stød skal du sikre dig, at der er hudkontakt med jordingsremmen (a) på håndtaget."

TRANSPORT

Transport af blæseren

1. Sluk for blæseren, og fjern batteriet.
2. Når du transporterer din blæser i hånden, skal du hænge blæseren på krogen på selen og flytte den til destinationen.

Transport af batteriet

1. Sørg for, at batteriet er i sikker stand.
2. Brug ikke-ledende emballage, når du transporterer batteriet.
3. Li-Ion-batterierne er omfattet af lovgivningen om farligt gods. Transporter kun batterier, hvis batterihuset er intakt. Pak batterierne ind på en sådan måde, at de ikke kan bevæge sig rundt i emballagen.

RENG∅RING

1. Brug ikke aggressive rengøringsmidler eller opløsningsmidler. Rengør maskinen efter brug med en fugtig klud dyppet i et mildt rengøringsmiddel.
2. Hold batteriforbindelsernefri for snavs, og rengør dem med en blød og tør børste eller klud.
3. Sprøjt ikke vand ind i motoren og de elektriske komponenter.
4. Brug ikke en højtryksrenser til rengøring af din maskine.
5. Demonter selen forsigtigt, når det er nødvendigt at rengøre selebåndet og samle det igen inden drift.

OPBEVARING

1. Fjern batteripakken fra blæseren inden opbevaring.

2. Opbevar blæseren og batteriet på et tørt og sikkert sted, der er utilgængeligt for børn og andre uautoriserede personer. Fjern tilbehøret, hvis det ikke skal bruges i længere tid.

3. Opbevar kun batteriet inden for et temperaturområde på 5-25 °C. Lad f.eks. ikke batteriet ligge i bilen om sommeren.

4. Rengør maskinen grundigt udvendigt med en blød børste og en klud. Brug ikke vand, opløsningsmidler eller poleremidler. Fjern alt græs og snavs, især fra ventilationsåbningerne.
5. Opbevar maskinen på et tört sted. Placer ikke andre genstande oven på maskinen.
6. Hvis maskinen har været brugt i regnvejr, skal maskinen og batteriet tørres helt inden det oplades eller stilles til opbevaring. Tag batteripakken ud, og sæt den i igen, hvis maskinen ikke kan tændes.

Til batteriredskaber

Den anbefalede temperatur for afladning er -20^ 45^ (-4 °F \~ 113 °F).

Det anbefalede omgivelsestemperaturområde for opladningssystemet under opladningen er -5°C\~45°C(23°F\~113°F).

FEJLFINDING

Følgende skema indeholder mulige problemer og handlinger, som du kan lave hvis dit værktøj ikke virker ordentligt.

Advarsel: Sluk for værktøjet og tag batteriet ud, før du begynder at lede efter fejlen.

60 V kommerciel løvblæser ryksækmodel

Problem Mulige årsag Løsning
Batteriindikator-LED blinker	Lav batterispænding. Oplad batteriet.
Rød fejl-LED blinker Batteriet	er for varmt eller for koldt.	Fjern batteriet.Lad blæseren køle af eller varme op.
Produktet starter ikke Snavs i	batteriforbindelserne. Rengør batteriforbindelserne med trykluft eller en blød børste.
	Andre problemer Kontakt serviceagent.
Produktet stopper under brug.	Batteriet er ikke sat helt i maskinen.	Sæt batteriet helt i.
	Muligt elektrisk problem. Kontakt serviceagent.
Overdrevet vibration/støj. Luft	tindtaget er blokeret Fjern batteriet;Åbn luftindtaget, og fjern de uønskede materialer.
	Problem med skæreudstyret.Maskinen er defekt.	Udskift skæreudstyret.Kontakt serviceagent.

BATTERI

Problemer	Mulige årsager	Afhjælpende foranstaltninger
Fejl-LED tændt	Batteriet er afladet	Oplad batteriet. Hvis batteriet ikke kan oplades, skal du kontakte din serviceagent.
	Temperaturproblem.	Brug batteriet i omgivelser, hvor temperaturen er mellem -20 og +45 °C til afladning.
	Andre	Kontakt din serviceagent.

TEKNISK DATA

Type KC500 KC500.X (5-designeret maskine, repræsentativ vakuumelektrisk blæser)

	KC500 KC500.X **
Spænding	60 V --- MAX ***
Motortype	Brushless
Luftstyrke 35N
Luftmængde	1529 m3/h
Lufthastighed	85m/s
Grad af beskyttelse	IPX4
Maskinvægt (Bare værktøjer)	6.9Kg

** X = 1-999, A-Z, M1-M9 er kun til forskellige kunder, der er ingen sikkerhedsrelaterede ændringer mellem disse modeller.
*** Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 60 volt. Nominel spænding er 54 volt.

ANBEFALEDE BATTERIER OG OPLADERE

Batteri Kapacitet Oplader Amperage
KAC804 4.0 Ah		KAC840 30 A
KAC810 11.0 Ah

Vi anbefaler, at du køber dit tilbehør hos den samme forhandler, som solgte dig værktøjet. Yderligere oplysninger kan ses på tilbehørets emballage. Din forhandler kan hjælpe dig og give råd.

TEKNISKE DATA FOR BATTERIPAKKEN (VALGFRI)

Frekvensbånd for Bluetooth 2400-2483.5 MHz
Maksimalt transmitteret effekt for Bluetooth	8 dBm

ST∅JINFORMATION

A-vægtet lydtryksniveau	L_pA=79.5dB(A)
K_pA	3.0 dB(A)
A-vægtet lydeffektniveau	L_WA=96.2dB(A)
K_wA	3.0 dB(A)
Bær høreværn.

VIBRATIONSINFORMATION

Typisk vægtet vibration	a_n < 2.5 m/s^2
Usikkerhed	K=1.5m/s^2

Den angivne samlede vibrationsværdi kan bruges til at sammenligne værktøjer, og kan også bruges til at danne et skøn over eksponeringen.

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af:

Hvordan værktøjet bruges og materialerne, der skæres eller bores i.

Værktøjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr.

Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.

Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde.

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle

brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode.

Sådan kan du minimiere risikoen for udsættelse for vibrationer:

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt).

Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr.

Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage.

KONFORMITETSERKLÆRING

VI, Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

På vegne af Positec erklæres at produktet

Beskrivelse Blæsere vakuumstyret batteri

Type KC500 KC500.X (5-designeret maskine, repræsentativ vakuumelektrisk blæser)

Funktioner opsugning og blæsning af skidt

Er i overensstemmelse med følgende direktiver:

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ændret ved 2005/88/EC

2000/14/EC ændret ved 2005/88/EC:

• Konformitetstestprocedure pr Anneks V
• Målt niveau for lydeffekt 96.2dB (A)
• Deklareret garanteret niveau for lydeffekt 99 dB (A

Standarder i overensstemmelse med

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO

3744, EN 55014-1, EN 55014-2

Personen, autoriseret til at udarbejde den tekniske fil,

Navn Marcel Filz

Dette produktet må bare benyttes med den medfølgende strømkilden.

VIKTIG! LES N∅YE F∅R BRUK TA VARE PÅ TIL SENERE BRUK

a) Forsikre at matekammeret er tomt før du starter maskinen.

k) Ikke transporter maskinen mens strømkilden er på.

I) Du må alltid koble maskinen fra strømforsyningen (f.eks. ta batteriet ut av maskinen)

- Når du går fra maskinen;

erstatningsdeler og tilbehør.

Monter det fleksible røret til blåseuttaket (se fig. B1)

B1 ① ② ③

1. Fest det fleksible røret til blåseuttaket (1), og sett deretter klemmen på det fleksible røret (2);
2. Fest klemmen med skruer som vist (3).

Merk: Tiltrekkingsmomentverdien for skruen bør settes mellom 1,2 Nm og 1,6 Nm.

Monter blåserøret, koblingen og det fleksible røret. (Se fig. B2, B3)

B2 21

B3 ① ② ③ ④

Problemer Mulige årsaker Korrigerende tiltak
Feil-LED lyser Batteriet er utladet Lad batteriet. Hvis batteriet ikke lar seglade, kontakt serviceagent.

TEKNISKE DATA

Type: KC500 KC500.X (5-designert maskin, representativ vakuumelektrisk vifte)

	KC500 KC500.X **
Spenning	60 V --- MAX ***
Motortype	Brushless
Luftstyrke	35N
Luftvolum	1529 m3/h
Lufthastighet	85m/s
Grad av beskyttelse	IPX4
Vekt (Bare verktøy)	6.9Kg

Samsvarer med følgende direktiver,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC revidert ved 2005/88/EC

2000/14/EC revidert ved 2005/88/EC:
