HASZNÁLATI ÚTMUTATÓ KC500.9 KRESS

ÖSSZESZERELÉS ÉS MÜKÖDÉS....132

SZÁLLÍTÁS....136

TISZTÍTÁS....137

TÁROLÁS....137

HIBAKERESÉS 138

MÜSZAKI ADATOK....139

MEGFELELŐSÉGI NYILATKOZAT....140

BEVEZETŐ

Tisztelt Vásárló!

Köszönjük, hogy megvásárolta ezt a Kress Commercial terméket. Elkötelezettek vagyunk az Ön ipari tájépítészeti igényeinek megfelelő, kiváló minőségű termékek kifejlesztése iránt.

A Kress márka egyet jelent a prémium minőségű szolgáltatással. A termék élettartama során, ha bármilyen kérdése vagy aggálya merülne fel a termékkel kapcsolatban, kérjük, forduljon kereskedőjéhez vagy ügyfélszolgálati csapatunkhoz segítségért.

Biztosak vagyunk benne, hogy hosszú éveken át élvezni fogja Kress termékének használatát.

RENDELTETÉSSZERÜ HASZNÁLAT

Ez a gép levelek, fü, papír és hasonló anyagok elfúvására szolgál.

AZ ALKATRÉSZEK LISTÁJA

1. FÚVÓKA

2. FÚVÓCSŐ

3. FLEXIBILIS CSÓ

4. KÁBELBILINCS (LÁSD A LISTÁT ÉS A B3. ÁBRÁT)

5. LÉGBEÖMLŐ

6. AKKUMULÁTOR RÖGZÍTŐKERET

7. AKKUMULÁTORKIOLDÓ GOMB

8. HÁTI HEVEDER

9. SEBESSÉGSZABÁLYOZÓ GOMB

10. KI -/BEKAPCSOLÓ GOMB

11. TELJESÍTMÉNYKAPCSOLÓ

12. LED -KIJELZÖ

13. SEBESSÉGSZABÁLYOZÓ

14. KÁBEL

15. FÉMKAPARÓ HEGY

16. FIGYELMEZTETÉS SZIMBOLUM

17. BLUETOOTH SZIMBÓLUM

18. SEBESSÉGSZABÁLYOZÓ SZIMBÓLUM

19. ELSŐ FOGANTYÚBILINCS (LÁSD A C1. ÁBRÁT)

20. VEZÉRLÓKAR (LÁSD A C2. ÁBRÁT)

21. CSATLAKOZÓ (LÁSD A B2. ÁBRÁT)

22. KÁBELGYÚRÚ (LÁSD A C3. ÁBRÁT)

23. AKKUMULÁTOR* (LÁSD A D1. ÁBRÁT)

24. HOROG (LÁSD A G. ÁBRÁT)

25. FLEXIBILIS CSÓBILINCS (LÁSD A G. ÁBRÁT)

26. M5×16 CSAVAR A VÁLLPÁNTHOZ ÉS DERÉKPÁNTHOZ** (LÁSD AZ A3., A6. ÁBRÁT)

27. PT5×22 CSAVAR A BILINCSHEZ** (LÁSD A B1., B3. ÁBRÁT)

28. PT4×18 CSAVAR A MARKOLATHOZ** (LÁSD A C2. ÁBRÁT)

29. CSAVARKULCS** (LÁSD AZ A3. ÁBRÁT)

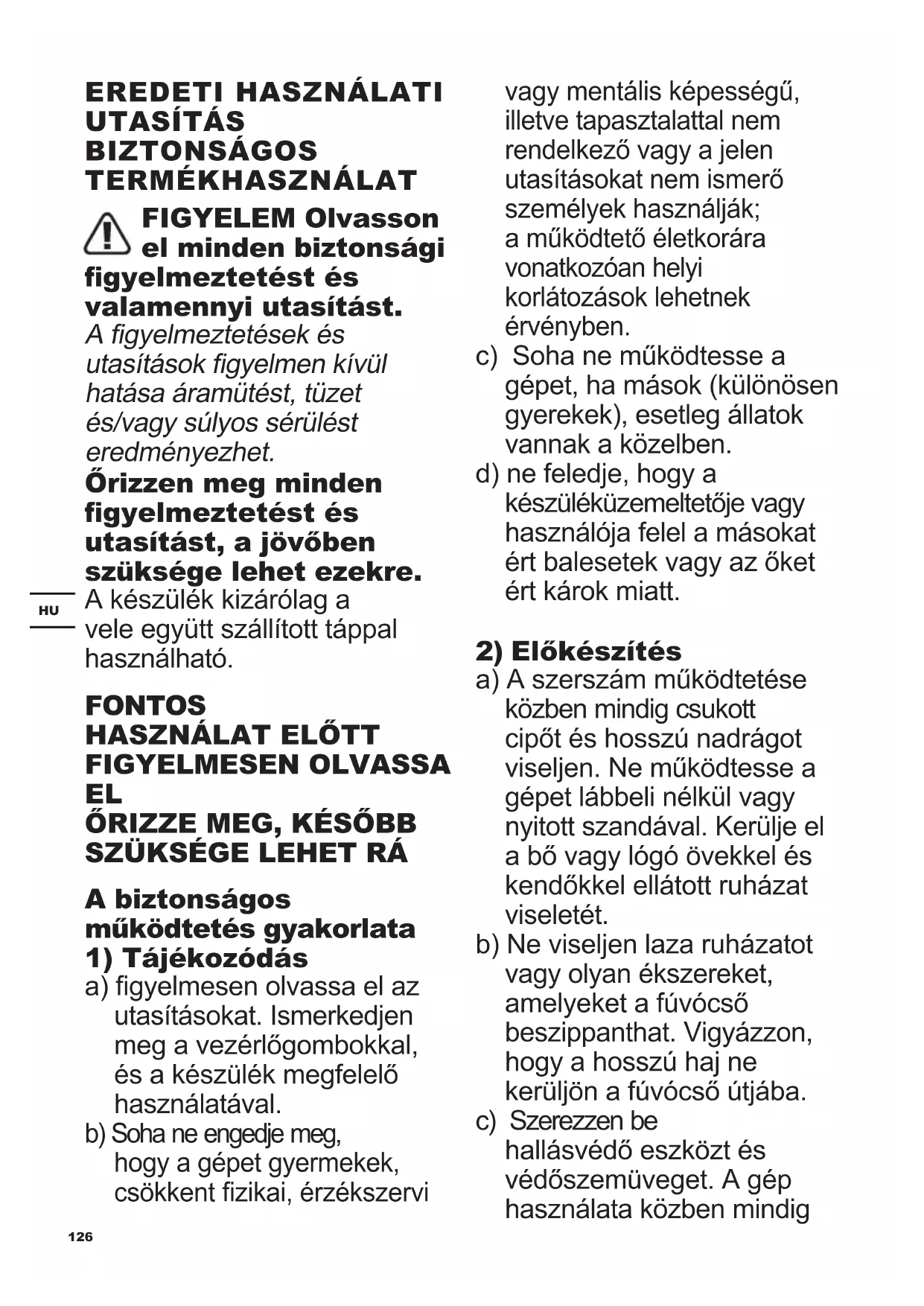

EREDETI HASZNÁLATI UTASÍTÁS BIZTONSÁGOS TERMÉKHASZNÁLAT

FIGYELEM Olvasson el minden biztonsági figyelmeztetést és valamennyi utasítást.

A figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Örizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

A készülék kizárólag a vele együtt szállított táppal használható.

FONTOS HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL ŐRIZZE MEG, KÉSŐBB SZÜKSÉGE LEHET RÁ

A biztonságos működtetés gyakorlata 1) Tájékozódás

a) figyelmesen olvassa el az utasításokat. Ismerkedjen meg a vezérlőgombokkal, és a készülék megfelelő használatával.
b) Soha ne engedje meg, hogy a gépet gyermekek, csökkent fizikai, érzékszervi

vagy mentális képességű, illetve tapasztalattal nem rendelkező vagy a jelen utasításokat nem ismerő személyek használják; a működtető életkorára vonatkozóan helyi korlátozások lehetnek érvényben.

c) Soha ne működtesse a gépet, ha mások (különösen gyerekek), esetleg állatok vannak a közelben.

d) ne feledje, hogy a készüléküzemeltetője vagy használója felel a másokat ért balesetek vagy az őket ért károk miatt.

2) Előkészítés

a) A szerszám működtetése közben mindig csukott cipőt és hosszú nadrágot viseljen. Ne működtesse a gépet lábbeli nélkül vagy nyitott szandával. Kerülje el a bő vagy lógó övekkel és kendőkkel ellátott ruházat viseletét.
b) Ne viseljen laza ruházatot vagy olyan ékszereket, amelyeket a fúvócső beszippanthat. Vigyázzon, hogy a hosszú haj ne kerüljön a fúvócső útjába.
c) Szerezzen be hallásvédő eszközt és védőszemüveget. A gép használata közben mindig

viselje öket.

d) A gépet csak az előírt pozícióban, szilárd és vízszintes talajon használja.

e) Ne használja a gépet burkolt vagy kavicsos felületeken, mert a szétszóródó burkolóanyag sérüléseket okozhat.

f) Minden használat előtt vizuálisan ellenőrizze a az ezeket rögzítő elemek megfelelő rögzítését/ meghúzását, a védőburkolat sérülésmentességét, és a védők és védőernyők pozicionálását. Cserélje ki a kopott vagy károsodott alkatrészeket, hogy megőrizze a gép eredeti állapotát. Cserélje ki a sérült vagy olvashatatlanná vált címkéket.

3) Működtetés

a) A gép elindítása előtt ellenőrizze, hogy a gyűjtőkamra üres-e.

b) Tartsa távol az arcát és a testét a beszívó nyílástól.

c) Ne engedje, hogy kezei, testrészei vagy ruházata a gyűjtőkamrába vagy a kidobó csúszdába, vagy bármely mozgó alkatrész közelébe kerüljenek.

d) Munkavégzés közben mindig ügyeljen az egyensúlyára. Ne nyúljon túl messzire.

e) A gép működtetése közben kerülje el a gép feldolgozott anyagot kidobó övezetét.

f) Ha rezgéseket bocsát ki, azonnal kapcsolja ki a gép áramellátását és várja meg a gép teljes leállását. Vegye ki az akkucsomagot a gépből, majd tegye meg a következő lépéseket a gép újabb elindítása és működtetése előtt:

i) vizsgálja meg a gépet az esetleges károsodások felfedezéséért; ii) cserélje ki vagy javítsa meg a károsodott részeket; iii) keresse meg az esetleg meglazult részeket, és rögzítse őket.

g) Ne engedje, hogy a feldolgozott anyagok felgyüljenek a gép kidobó övezetében; az efféle jelenség megzavarja a folyamatos kidobást, és akár a beszívott anyag beszívó nyíláson való kilökéséhez vezethet.

h) Ha a gép eldugult, a hulladékok eltávolítása előtt kapcsolja ki a gép áramellátását és vegye ki a gép akkucsomagját.

i) Soha ne működtesse a szerszámot, ha a védőburkolata vagy egyéb védőelemei megsérültek, illetve a biztonsági

eszközök.

j) Tartsa tisztán a gép áramforrását, a károsodás és az esetleges tűzveszély megelőzése végett.

k) Ne szállítsa/költöztesse a gépet működő áramforrással.

I) Mindig csatlakoztassa le az áramforrásról a gépet (pl. vegye ki belőle az akkumulátort), ha - ha felügyelet nélkül hagyja a gépet, - akadálymentesítés és a kidobó csúszda megtisztítása előtt, - mielőtt a kerti kisgépet ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne;

m)Ne használja a gépet rossz időjárási viszonyok között, különösen, ha fennáll a villámlás veszélye.

4) Karbantartás és tárolás

a) minden csavar és anya legyen szoros, hogy a készüléket biztonságosan működtethesse;

b) A kopott vagy sérült alkatrészeket cserélje ki.

c) Csak eredeti cserealkatrészeket és tartozékokat használjon.

d) A gépet száraz, gyerekek elöl elzárt helyen tárolja.

e) Ha a gép szervizelés, ellenőrzés, tárolás vagy tartozékcsere céljából le van állítva, válassza le az akkucsomagot vagy szüntesse meg a gép áramellátását, és bizonyosodjon meg, hogy a gép összes mozgó alkatrésze teljesen leállt. Az ellenőrzések és beállítások, stb. előtt, várja meg a gép teljes lehűlését. Gondosan tartsa karban és tisztán a gépet.

f) A gépet száraz, gyerekek elöl elzárt helyen tárolja.
g) Tárolás előtt mindig várja meg a gép teljes lehülését.
h) Soha ne próbálja kiiktatni a védőelem szinkronizáló funkcióját.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.

b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást,

vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

c) Ne tegye ki hőnek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben.

d) Az akkumulátort ne tegye ki ütésnek.

e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.

f) Vigyázzon, hogy az akkumulátor tiszta és

száraz maradjon. g) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.

h) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.

i) Használaton kívül ne hagyja töltön az akkumulátort.

j) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.

k)Csak a Kress által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja.

I) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.

m) Az akkumulátor gyermeketől távol tartandó.

n)Órizze meg a

termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.

o)Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
p)Ártalmatlanításnál megfelelően járjon el.
q)Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.
r) Tartsa távol az akkumulátort mikrohullámoktól és nagy nyomástól.

A VEZETÉK NÉLKÜLI TERMÉKRE VONATKOZÓ FELHASZNÁLÓI KÉZIKÖNYV ELŐÍRÁSAI

a) A készülék működtetése a következő két feltételhez van kötve:

(1) Ez a készülék nem okozhat káros interferenciát, és
(2) a készüléknek el kell viselnie minden külső interferenciát, beleértve azt is, amely nem szándékolt működést okozhat.

b)Vigyázat! A készülék megfelelőségért felelős fél által kifejezetten nem jóváhagyott módosításai és változtatásai érvényteleníthetik a felhasználónak a készülék használatára vonatkozó jogát.

c) MEGJEGYZÉS: A berendezés rádiófrekvenciás energiát állít elő, használ és sugároz, ami, ha a készüléket nem az utasításoknak megfelelően használják, zavarhatja a rádiós kommunikációt. Nem garantálható ugyanakkor, hogy egy adott alkalmazás során nem lép fel interferencia. Amennyiben ez a készülék zavaró interferenciát okoz a rádió- vagy televízióműsorok vételében, amit a készülék ki- és bekapcsolásával lehet megállapítani, arra kérjük a készülék használóját, hogy próbálja meg kiküszöbölni az interferenciát a következő megoldások egyikével:

- Változtassa meg a vevőantenna irányát vagy helyét.

- Növelje a távolságot a berendezés és a vevőkészülék között.

- Csatlakoztassa a készüléket egy olyan konnekktorba, amelyik másik áramkörön van, mint amelyikre a vevőkészülék csatlakoztatva van.

- Forduljon segítségért a márkakereskedőhöz vagy egy tapasztalt rádió-/TV-szerelőhöz.

SZIMBÓLUMOK

	Olvassa el a kezelői kézikönyvet
	FIGYELEM
	Viseljen fülvédőt
	Viseljen szemvédőt
	Dupla szigetelés
	A közelben ne álldogáljon senki
	Figyelmeztetés veszélyre

ÖSSZESZERELÉS ÉS MÜKÖDÉS

MEGJEGYZÉS: Mielőtt a szerszámot

használná, olvassa el figyelmesen az

utasításokat.

MÜKÖDTETÉS ELÖTT:

Szerelje össze a hevederszíjat a hevederkeretre.

(Akkor alkalmazható, ha mosás után újra össze kell szerelni a hevedert)

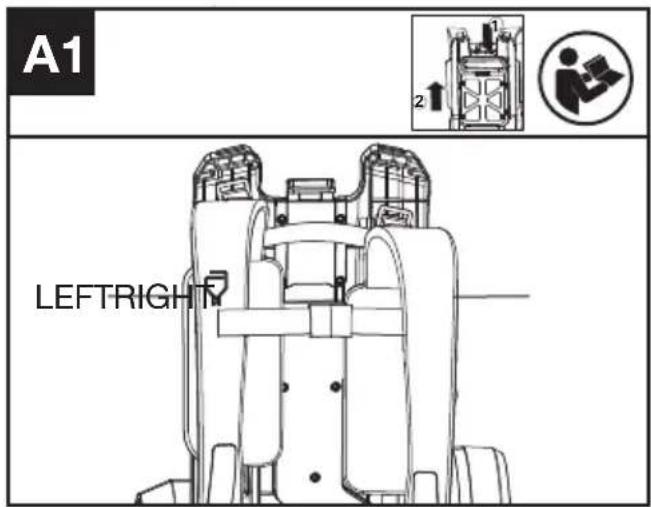

Győződjön meg róla, hogy a kampós vállpánt a bal oldali pozícióban van a képen látható módon. (lásd: A1. ábra)

A1 LEFTRIGHT

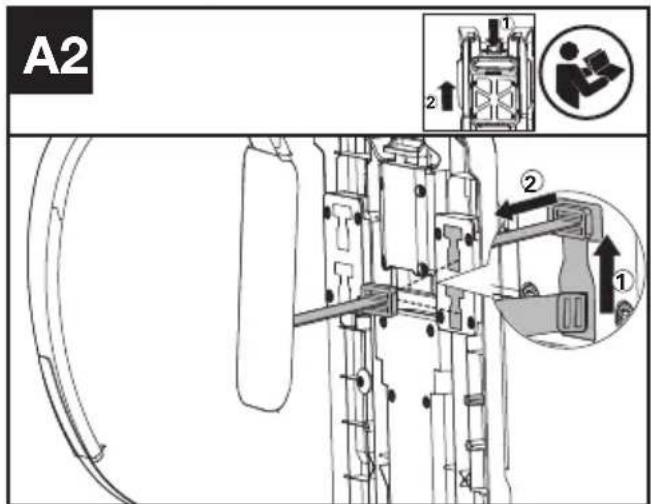

Csatlakoztassa a vállövet a kerethez (lásd: A2., A3. ábra).

A2 1 2 ① ② ②

A3 2

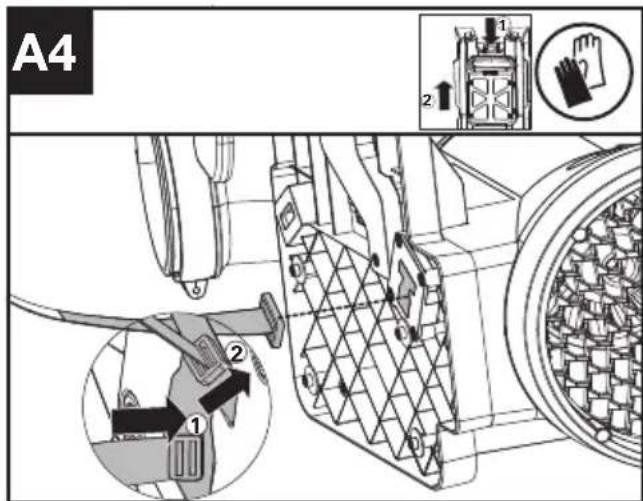

A4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

1.A kapcsolót be kell helyezni a "T" lyukba, majd 90°-kal el kell csavarni. (Lásd az A2. és A4. ábrát).

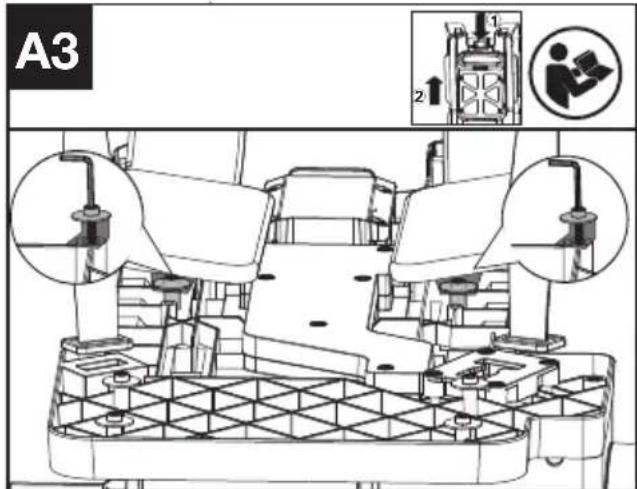

2.Rögzítse a hevedert csavarokkal és alátétekkel. (lásd: A3. ábra). A csavarok és alátétek az alkatrészcsomagban találhatók.
3. Tartsa a billenőkapcsolót vízszintes állapotban, és nyomja át a lyukon a képen látható módon. (lásd: A5. ábra)

Megjegyzés: A hevedert két "T" lyukkal tervezték a felső keretben, hogy kétféle magasságot választhasson. Javasoljuk, hogy a felső "T" lyukat

válassza, ha Ön meglehetősen magas.

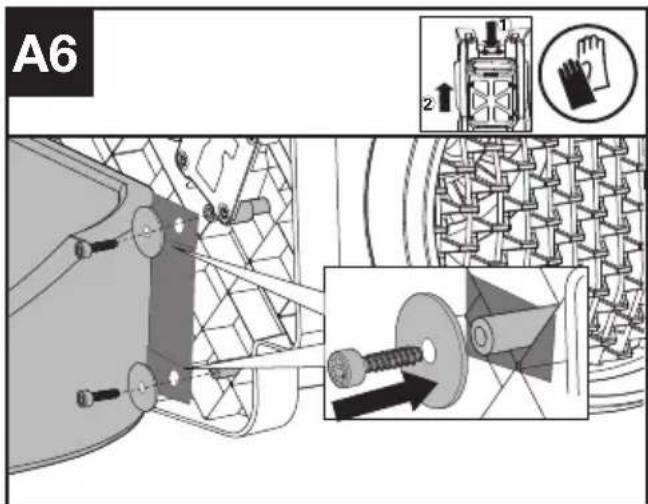

Csatlakoztassa a derékszíjat a hevederkerethez. (lásd: A6. ábra)

A6 2

Rögzítse a derékszíjat a kerethez a csavarokkal és alátétekkel a képen látható módon. (A csavarok és alátétek az alkatrészcsomagban találhatók.)

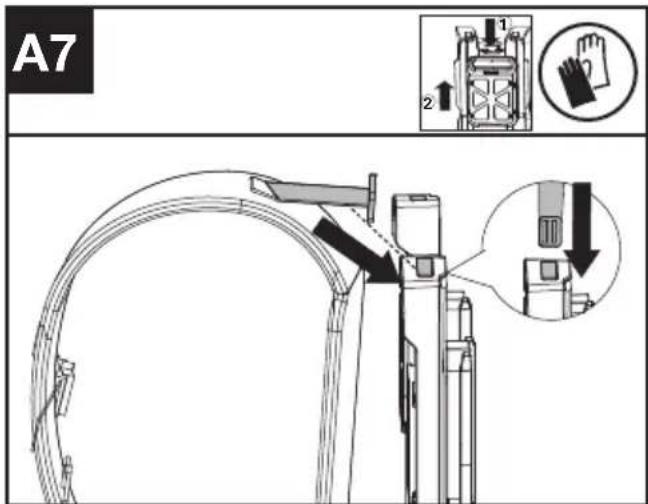

Rögzítse a vállpántot a hevederkeretbe. (Lásd: A7. ábra)

A7 1 2 3

Helyezze be a vállpántot a hevederkeretbe a képen látható módon.

A fúvócső összeszerelése

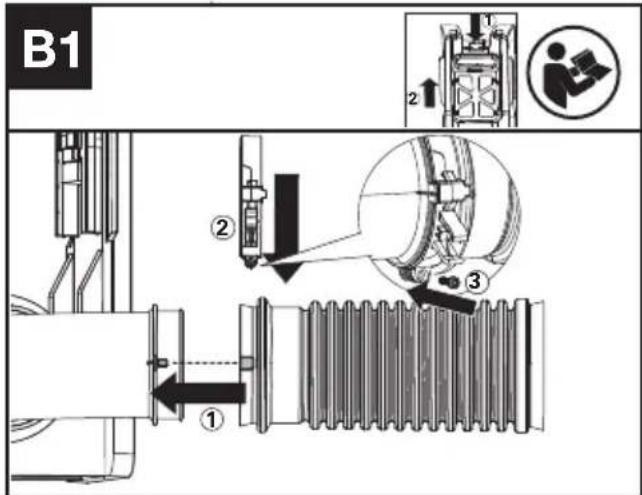

Szerelje oda a flexibilis csövet a fúvónyíláshoz (lásd: B1. ábra.)

B1 ① ② ③

1. Csatlakoztassa a flexibilis csövet a fúvó kimenetéhez (①), majd helyezze a bilincset a flexibilis csöre (2);
2. Rögzítse a bilincset csavarokkal a képen látható módon (3).

Megjegyzés: A csavarok meghúzási nyomatékát 1,2Nm és 1,6Nm között kell beállítani.

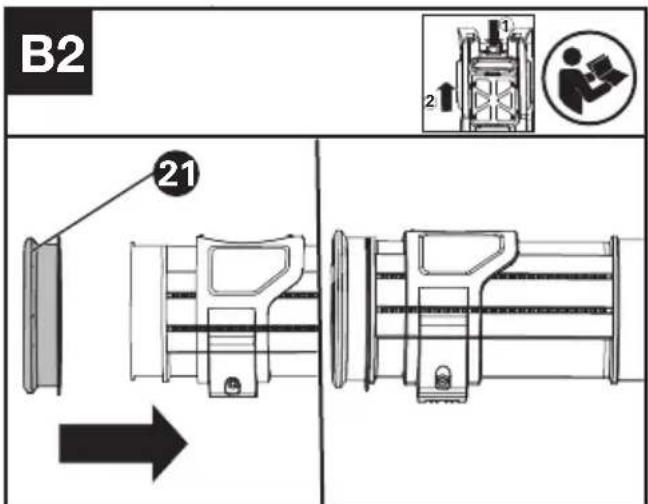

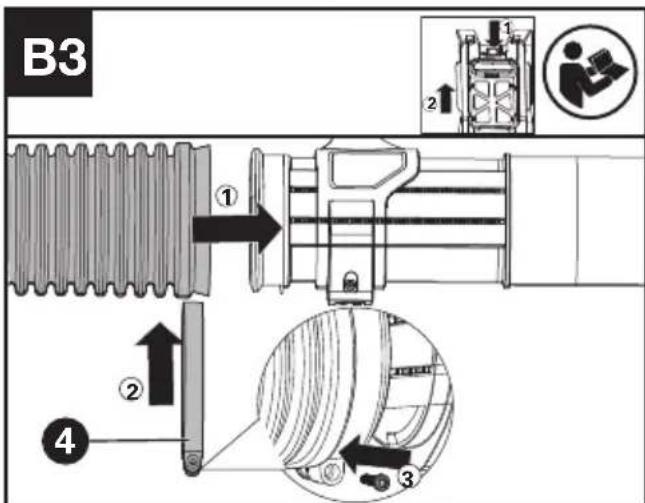

Szerelje össze a fúvócsövet, a csatlakozót és a flexibilis tömlőt. (Lásd a B2. és B3. ábrát.)

B2 21

B3 ① ② ③ ④

1. Rögzítse a csatlakozót (21) a fúvócső végéhez. (Lásd a B2. ábrát);

2. Illessze a csatlakozót a fúvócsővel együtt a flexibilis tömlöbe. (Lásd a B3. ábrát, ①). Ezután helyezze fel a bilincset a flexibilis tömlő végére, az ábrán látható módon (Lásd a B3. ábrát, ②); 3. Húzza meg a bilincset a csavarokkal a képen látható módon. (Lásd a B3. ábrát ③)

Megjegyzés: A csavarok meghúzási nyomatékát 1,2Nm és 1,6Nm között kell beállítani.

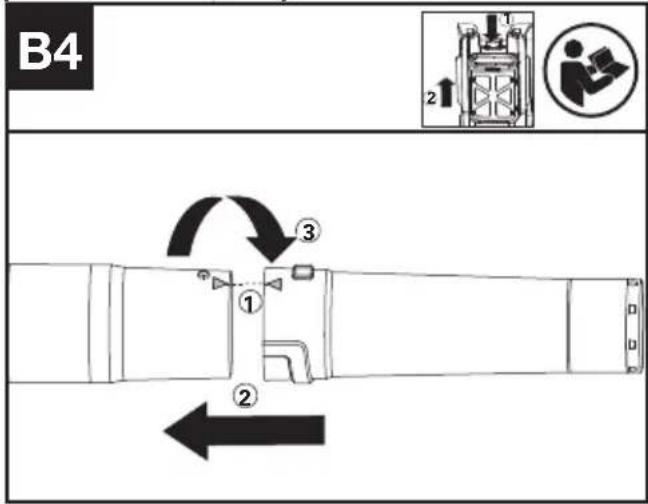

Szereljen fel egy kiegészítő fúvókát (lásd a B4. ábrát)

B4 ① ② ③

HU

1. Igazítsa egymáshoz a fúvócső és a fúvóka „△” jeleit (①);
2. Nyomja a fúvókát a fúvócsőre a menet mentén ( 2).
3. Csavarja a fúvókát a jelzett irányba, hogy rögzítse a fúvókát (☐).

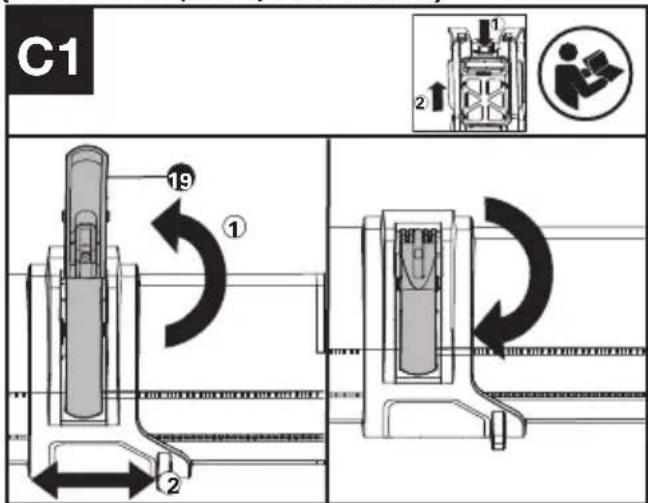

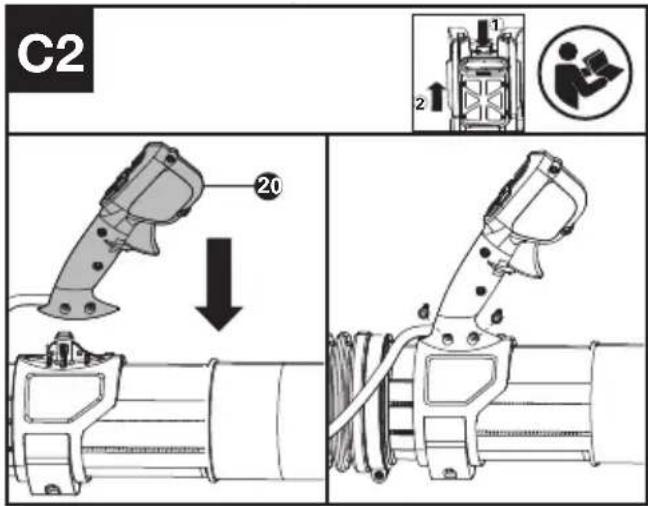

Szerelje össze a vezérlőfogantyút (lásd a C1., C2., C3. ábrát)

C1 19 ① 2 1 2

C2 20 1 2

1. Nyissa ki az első fogantyúbilincset, és mozgassa a kívánt helyre, majd zárja be az első fogantyúbilincset az ábrának megfelelően (lásd: C1. ábra).
2. Szerelje össze a vezérlőfogantyút a csavarokkal a képen látható módon. (lásd: C2. ábra)
   Megjegyzés: A csavarok meghúzási nyomatékát
   1,2Nm és 1,6Nm között kell beállítani.

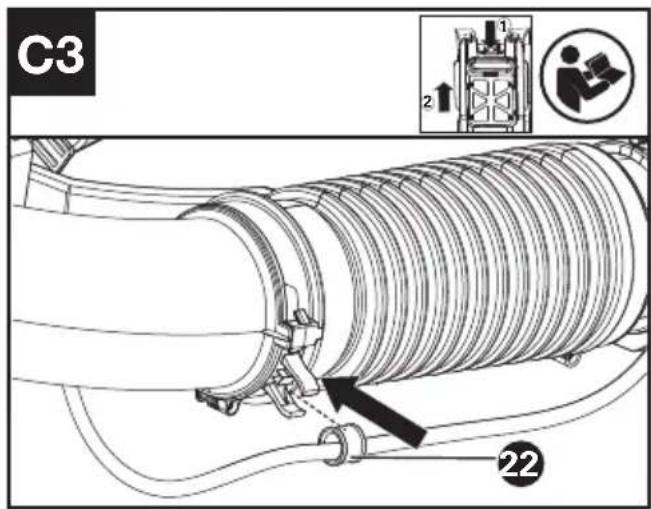

3. Helyezze a kábelcsatlakozót a flexibilis csőbilincsbe. (Lásd a C3. ábrát)

HASZNÁLAT

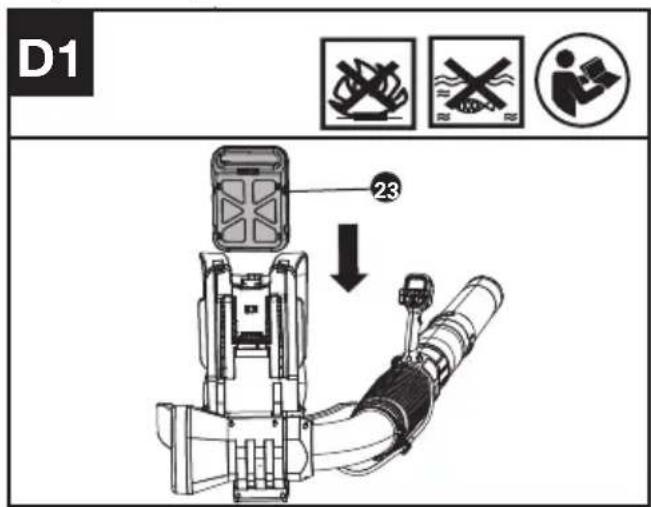

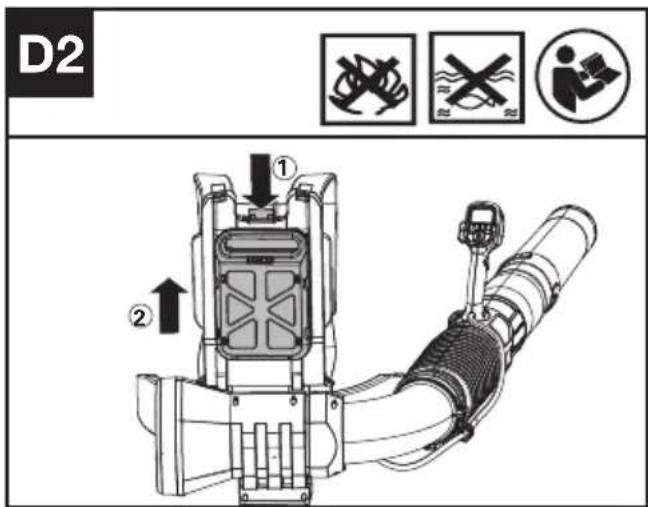

Az akkumulátor beszerelése/kivétele (lásd: D1., D2. ábra)

D1 23

D2 ① ②

1. Akkumulátor telepítése: Nyomja az akkumulátort a nyilás mentén.
2. Az akkumulátor eltávolítása: Nyomja meg a kioldógombot, és húzza ki az akkumulátort.

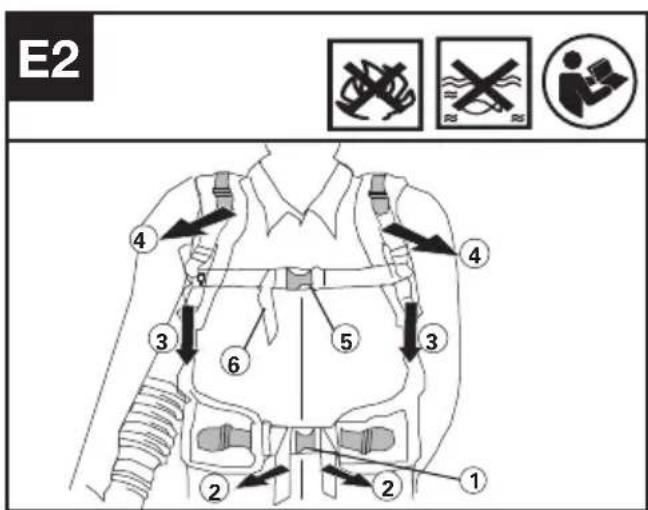

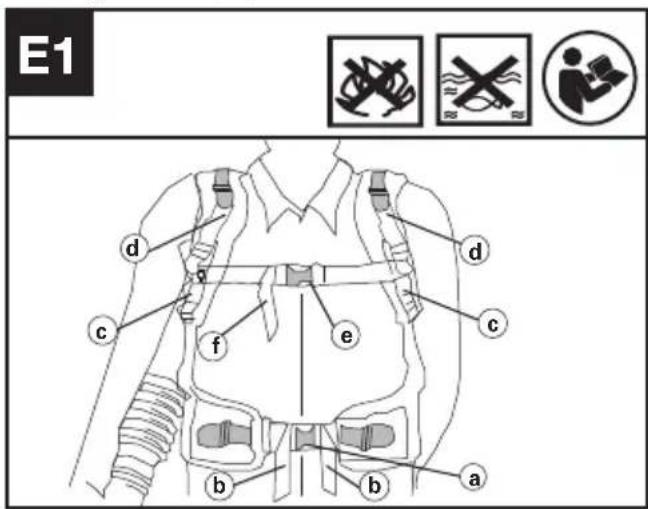

A heveder felhelyezése a termékre. (Lásd az E1., E2. ábrát)

E1 d c f e b a b c d

E2 4 3 6 5 3 2 2 1

1. Csatolja be a derékcsatot (a). Állítsa be a derékpántok hosszát(b) annak érdekében, hogy biztosan illeszkedjen a csípőjéhez. (Lásd az E2. ábra ① ②épését)
2. Húzza meg a karpántokat (c) és a vállpántokat (d). Ne feledje, hogy hagyjon egy kis hézagot a váll fölött,

hogy az akkumulátor súlya a vállakon eloszoljon a súly kiegyensúlyozása érdekében. (Lásd az E2. ábra 3 4 lépését)

1. Munka előtt rögzítse a mellkascsatot (e) és állítsa be a mellkaspántokat (f). (Lásd az E2. ábra ⑤ ⑥ lépését)

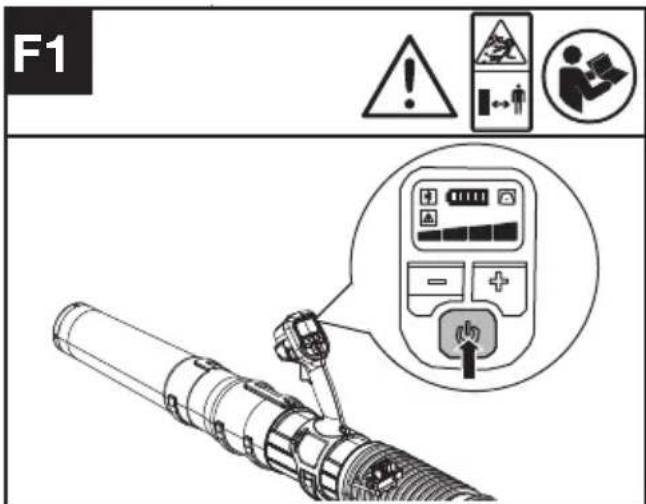

A kezdéshez (lásd: F1. ábra)

1. Nyomja meg az gombot 0,5 másodpercig, és indítsa el a terméket.

Megjegyzés: A bekapcsológomb megnyomásakor ne nyomja meg a kioldó gombot, különben hibajelzéshez vezet.

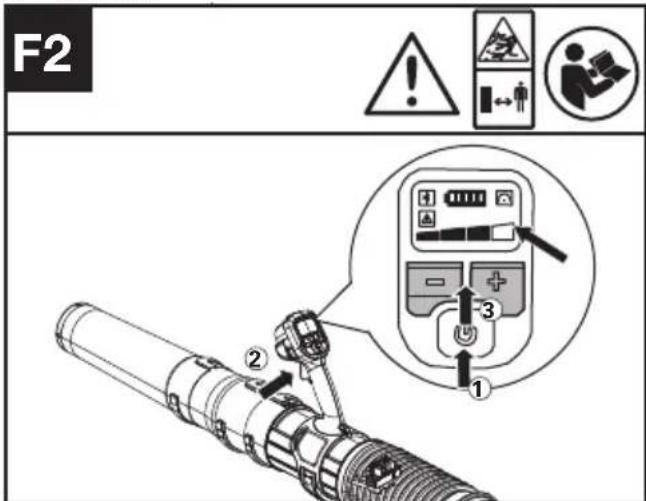

Állítsa be a sebességszabályozót (lásd az F2. ábrát).

F2 1 2 3

1. Nyomja meg a be/kikapcsoló gombot a fúvó bekapcsolásához, majd nyomja meg a kioldó gombot a lombfúvó működtetéséhez. Nyomja meg a +/- gombot a megfelelő légerőszint kiválasztásához. A lombfúvó akkor éri el a MAX sebességet, amikor a négy lámpa világít.

Nyomja meg a sebességszabályozó gombot a kiválasztott légáramlás beállításához, a 📞 majd kigyullad (lásd: F3. ábra).

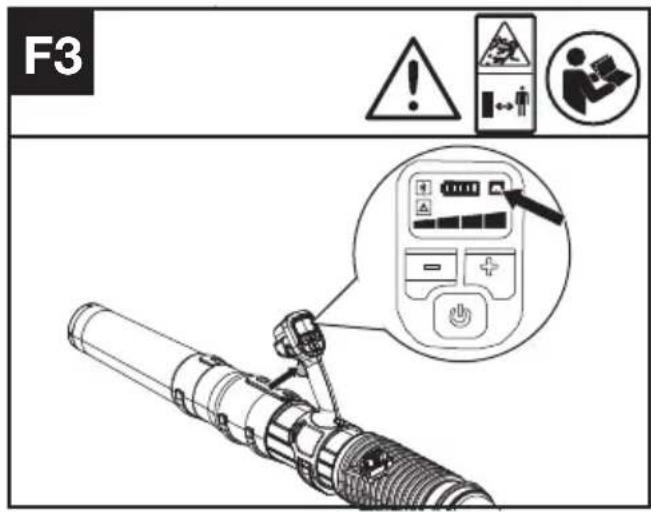

F3 !

1. Nyomja meg a be/kikapcsoló gombot a fúvó bekapcsolásához, majd nyomja meg a kioldó gombot a lombfúvó működtetéséhez. Nyomja meg a fordulatszám-szabályozó gombot, ekkor világítani kezd a „” szimbólum, és a fúvógép akkor is tartja a pillanatnyi fordulatszámot, amikor elengedi a ravaszt.
2. Nyomja meg a ravaszt, hogy a kiválasztott szinthatáron belül nagyobb legyen a légerő, majd engedje el a ravaszt, a sebesség visszatér az utazósebességre. Nyomja meg a sebességszabályozó gombot a sebességtartó funkció kikapcsolásához, ha szükséges.

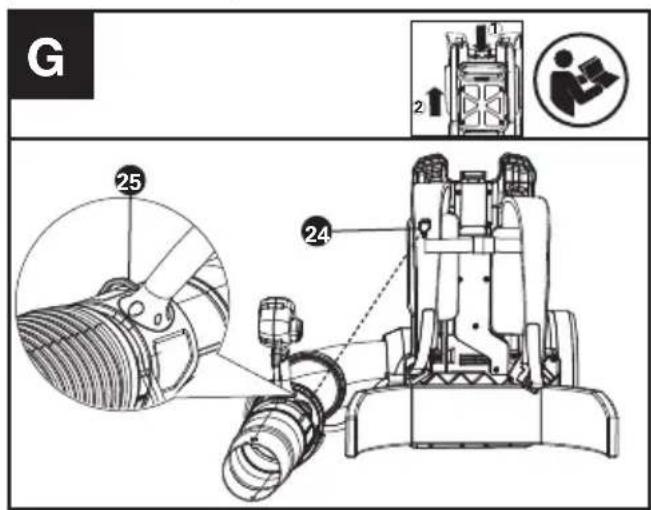

A kampó alkalmazása a hevederen.. (lásd: G. ábra)

G 25 24

A helytakarékosság érdekében, ha nem használja, egyszerűen akassza a fúvókakapcsolót a heveder kampójára.

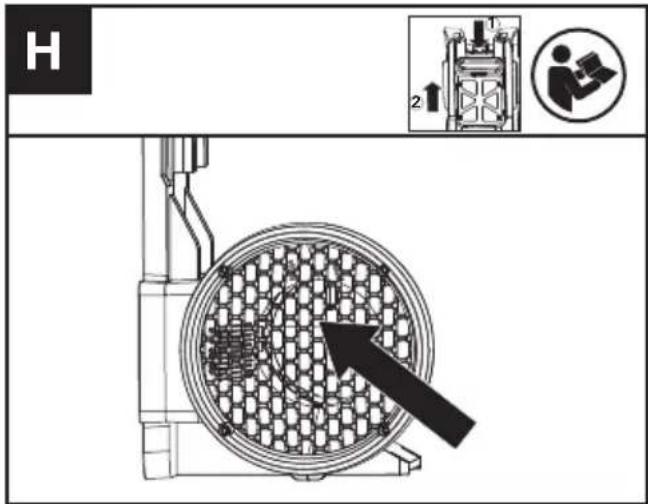

Ellenőrizze a levegőbeömlőt (lásd a H. ábrát).

H 2

1. Gyakran ellenőrizze a légbeömlőnyílást, hogy a légbeömlőnyílás ne legyen eltömódve.
2. Ha a szívócső eltömódött, először állítsa le a fúvót, és távolítsa el a nem kívánt anyagot.

FIGYELEM! Ellenőrzés és a fúvóka tisztítása előtt feltétlenül távolítsa el az akkumulátort.

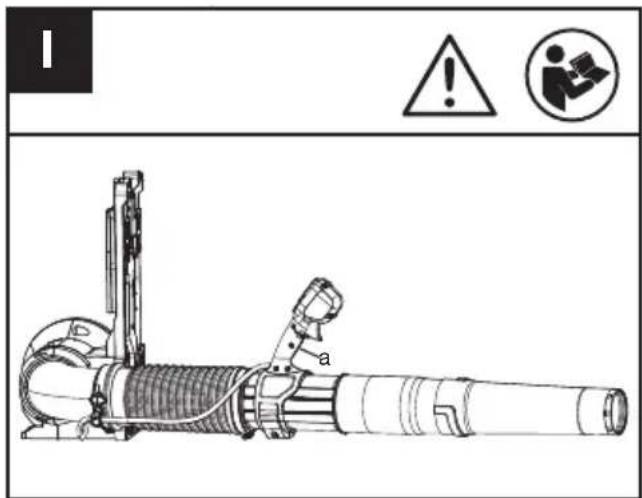

Statikus elektromosság exportálása (lásd:l. ábra)

"Figyelem! - A lombfúvó használata rendkívül hideg és száraz körülmények között statikus elektromosság felhalmozódásához vezethet, amely áramütést okozhat a felhasználónak. A kockázat csökkentése érdekében gondoskodjon arról, hogy a fogantyún lévő földelő pánt (a) érintkezzen a börrel."

SZÁLLÍTÁS

A fúvógép szállítása

1. Kapcsolja ki a fúvót, és távolítsa el az akkumulátort.
2. Ha kézzel szállítja a fúvógépet, akassza a

fúvógépet a hevederen lévő kampóra, és vigye a célállomásra.

Az akkumulátor szállítása

1. Győződjön meg arról, hogy az akkumulátor biztonságos állapotban van.
2. Az akkumulátor szállításakor használjon nem áramvezető csomagolást.
3. A benne lévő Li-ion akkumulátorokra a veszélyes árukra vonatkozó jogszabályi követelmények vonatkoznak. Az akkumulátorokat csak akkor szállítsa, ha az akkumulátorház sértetlen. Az akkumulátorokat úgy csomagolja be, hogy ne tudjanak elmozdulni a csomagolásban.

TISZTÍTÁS

1. Ne használjon agresszív tisztító- vagy oldószereket. A gépet használat után enyhe mosószerbe mártott nedves ruhával tisztítsa meg.
2. Tartsa az akkumulátor csatlakozóját szennyeződésektől és törmelékektől mentesen, és puha és száraz kefével vagy ruhával tisztítsa meg.
3. Ne spricceljen vizet a motorra és az elektromos alkatrészekre.
4. Ne használjon nagynyomású mosóberendezést a gép megtisztításához.
5. Kérjük, óvatosan szerelje szét a hevedert, amikor meg kell tisztítania a hevederszalagot, és használat előtt újra össze kell szerelnie.

TÁROLÁS

1. Tárolás előtt vegye ki az akkumulátort a fúvógépből.
2. A fúvót és az akkumulátort olyan száraz és biztonságos helyen tárolja, amely gyermekek és más illetéktelen személyek számára nem elérhető. Ha hosszabb ideig nem használja, távolítsa el a tartozékot.
3. Az akkumulátort csak 5 °C (41 °F) és 25 °C (77 °F) közötti hömérséklet-tartományban tárolja. Például nyáron ne hagyja az akkumulátort az autóban.
4. Tisztítsa meg alaposan a gép külsejét puha kefével és ronggyal. Ne használjon vizet, oldószereket vagy polírozószereket. Távolítson el minden füvet és törmeléket, különösen a szellőzőnyílásokból.
5. Tárolja a gépet száraz helyen. Ne helyezzen más tárgyakat a gép tetejére.
6. Ha működés közben az eső miatt nedves lett, a gépet és az akkumulátort tárolás vagy töltés előtt meg kell szárítani. Vegye ki az akkumulátort, és helyezze vissza, ha a készülék nem kapcsol be.

Akkus kéziszerszámokra vonatkozó figyelmeztetések

A lemerítéshez ajánlott környezeti hömérséklet- tartomány -20°C\~45°C(-4°F\~113°F). A töltörendszer csak -5°C\~45°C (23°F\~113°F) közötti ajánlott környezeti hömérsékleteken használható. (23°F\~113°F).

HIBAKERESÉS

A következő táblázatban a hibatünetek, azok lehetséges okai és elhárításuk módja található, olyan esetekre, amikor a kerti kisgép nem működik kifogástalanul.

FIGYELEM: A hibakeresés előtt kapcsolja ki a kerti kisgépet és vegye ki belőle az akkumulátort.

Problems Possible Causes Corrective Action
Az akkumulátor jelző LED villog	Alacsony akkumulátor-feszültség.	Töltse fel az akkumulátort.
Piros hibajelző LED villog Az	akkumulátor túl meleg vagy túl hideg.	Távolítsa el az akkumulátort.Hagyja a fúvót lehülni vagy felmelegedni.
A termék nem indul el Törme	ék az akkumulátor csatlakozóiban.	Tisztítsa meg az akkumulátor csatlakozóit sűrített levegővel vagy puha kefével.
	Egyéb problémák Vegye fel a kapcsolatot a szervizzel.
A termék használat közben leáll.	Az akkumulátor nincs teljesen behelyezve a készülékbe.	Helyezze be teljesen az akkumulátort.
	Lehetséges elektromos probléma.	Vegye fel a kapcsolatot a szervizzel.
Túlzott rezgés/zaj.	A légbeszívó szűrő eltömődött	Távolítsa el az akkumulátort.Nyissa ki a légbeömlőnyílást, és távolítsa el a nem kívánt anyagokat
	A vágótartozék hibás. A gép meghibásodott.	Cserélje ki a vágótartozékot.Vegye fel a kapcsolatot a szervizzel.

AKKUMULÁTOR

Problémák Lehetséges okok Helyrehozatal
Hibajelző LED világít	Az akkumulátor lemerült	Töltse fel az akkumulátort. Ha az akkumulátor nem töltődik, forduljon a szervizhez.
	Hőmérsékleti probléma.	Használja az akkumulátort olyan környezetben, ahol a hőmérséklet -4°F és 113°F (-20°C és 45°C) között van a kisütéshez.
	Egyebek Vegye fel a kapcsolatot a szervizzel.

MÜSZAKI ADATOK

Típus: KC500 KC500.X (5-gépek megnevezése, képviselője az akkumulátorral működtetett fúvó vákuum)

	KC500 KC500.X **
Feszültség	60 V--- MAX ***
Motor típusa	Brushless
A levegő ereje	35N
Légmennyiség	1529 m3/h
A levegő sebessége	85m/s
Védelmi fokozat	IPX4
Súly(Meztelen eszköz)	6.9Kg

** X = 1-999, A-Z, M1-M9 csak különféle vásárlókra vonatkozik, ezek között a modellek között nincs biztonsági változás.
*** Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 60 volt. A névleges feszültség 54 volt.

JAVASOLT AKKUMULÁTOROK ÉS TÖLTŐK

Akkumuláto Mapacitás Töltés Amperage
KAC804 4.0 Ah		KAC840 30 A
KAC810 11.0 Ah

HU

Javasoljuk, hogy a tartozékokat ugyanattól a kereskedőtől vásárolja meg, aki a szerszámot is eladta. További részletekért olvassa el a tartozékcsomagolást. A márkakereskedő segíthet Önnek és tanácsot adhat.

AZ AKKUMULÁTOR MŰSZAKI ADATAI (OPCIONÁLIS)

A Bluetooth frekvenciasávjai 2400-2483.5 MHz
A Bluetooth maximális átvitt teljesítménye	8 dBm

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint	L_pA = 79.5 dB(A)
K_pA	3.0 dB(A)
A-súlyozású hangerő	L_WA = 96.2 dB(A)
K_wA	3.0 dB(A)
Viseljen hallásvédőt.

REZGÉSÉRTÉKEK

Tipikus súlyozott rezgés	a_h < 2.5 m/s^2
Bizonytalanság	K=1.5m/s^2

A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére használható.

FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet értéktől attól függően, hogy a szerszámot

hogyan használják. Az érték függhet az alábbiaktól: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.

Az eszköz jó állapotban van-e, megfelelően karbantartják-e.

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon.

A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.

A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós

használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.

Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).

Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

A Positec nevében kijelenti, hogy a termék

Leírás Akkumulátorral működtetett fúvó vákuum Típus KC500 KC500.X (5-gépek megnevezése, képviselője az akkumulátorral működtetett fúvó vákuum)

Rendeltetés hulladék fújása és felszedése egy gyűjtőtartályba

Megfelel a következő irányelveknek,

2006/42/EC, 2014/30/EU,

2011/65/EU&(EU)2015/863,

2000/14/EC módosítva 2005/88/EC

2000/14/EC módosítva 2005/88/EC:

- Megfelelőség-ellenőrző eljárás a V függelék értelmében

- Mért hangerő-szint 96.2 dB (A)

- Garantált hangerő-szint 99 dB (A)

Az alábbi normáknak:

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

A műszaki dokumentáció összeállítására jogosult személy:

Név: Marcel Filz
